三端稳压器(7812,7085等)并联扩流电路三端稳压器(7812,7085等)并联扩流电路用78xx系列三端稳压器设计一款最大1A输出电流的稳压器很简单，但当输出电流高于1A 时，就会出现许多问题。

为提供大输出电流，稳压器通常使用并联的功率晶体管。

这些功率晶体管的工作点（operating point ）很难设计。

因为晶体管的集极和射极需要必不可少的功率电阻来设计直流工作点，而功率晶体管和功率电阻都要消耗很大功率，因此设计中要加散热措施。

本设计实例是一个可提供大输出电流的简单稳压器。

基本的构想是并联多个三端稳压器。

每只78xx系列稳压器能提供1A电流，并且有5 、6 、8 、9 、12 、15 、18和24V多种电压版本。

本文以7812为例.图1显示两只并联的7812 。

图1 :两只7812并联，将输出电流加倍至2A 。

图2 :用20只7812将图1中电路的输出能力提升至20A 。

两只7812独立工作，每只提供最大1A电流。

D1和D2完成两只稳压器的隔离。

输出电压为稳压器的标称输出电压减去二极管压降：VOUT=VREG –VD 。

在COM端接地(0V)情况下，稳压器的输出电压为VOUT 。

若要将图1中的输出电压提高到与三端稳压器标称值一致，COM端电位必须比接地高出一个二极管压降。

C 、C1和C2为滤波电容。

图2显示了一个使用20只7812 ，可提供20A电流的稳压器。

所有的二极管均为1N4007 。

C=47000 μ F ，所有带编号的电容均为4700 μ F 。

7812均固定到一个散热片上，并用一个小风扇降温。

采用这种设计概念，可以将电路的输出电流扩充至数百安培。

（1）概述PC电源从80年代初出现,伴随PC的演变而不断发展,约有20年的历史了,它的基本作用就是从供电电网中获取能量然后转变为适合PC使用的低压直流电能,同时完成必要的安全隔离功能。

PC电源是一种开关电源,采用了PWM方式的开关变换技术,从电网获取的能量要经过整流、滤波、斩波、降压、再整流、滤波等转换过程,并采用负反馈技术使得输出电压保持稳定。

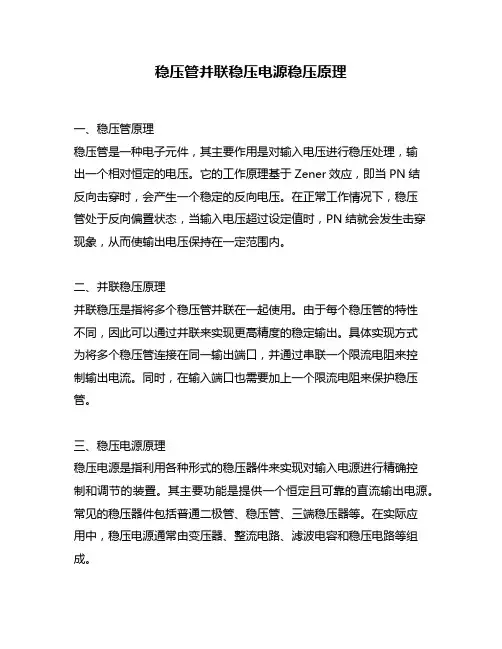

稳压管并联稳压电源稳压原理一、稳压管原理稳压管是一种电子元件，其主要作用是对输入电压进行稳压处理，输出一个相对恒定的电压。

它的工作原理基于Zener效应，即当PN结反向击穿时，会产生一个稳定的反向电压。

在正常工作情况下，稳压管处于反向偏置状态，当输入电压超过设定值时，PN结就会发生击穿现象，从而使输出电压保持在一定范围内。

二、并联稳压原理并联稳压是指将多个稳压管并联在一起使用。

由于每个稳压管的特性不同，因此可以通过并联来实现更高精度的稳定输出。

具体实现方式为将多个稳压管连接在同一输出端口，并通过串联一个限流电阻来控制输出电流。

同时，在输入端口也需要加上一个限流电阻来保护稳压管。

三、稳压电源原理稳压电源是指利用各种形式的稳压器件来实现对输入电源进行精确控制和调节的装置。

其主要功能是提供一个恒定且可靠的直流输出电源。

常见的稳压器件包括普通二极管、稳压管、三端稳压器等。

在实际应用中，稳压电源通常由变压器、整流电路、滤波电容和稳压电路等组成。

四、并联稳压电源原理并联稳压电源是指将多个稳压器件并联在一起使用，以提高输出精度和可靠性。

其实现方式与并联稳压相似，即将多个稳压器件连接在同一输出端口，并通过串联限流电阻来控制输出电流。

同时，在输入端口也需要加上一个限流电阻来保护稳压器件。

五、分层次的排版方式为了使文章更加清晰易懂，可以采用分层次的排版方式进行分段分标题输出。

例如，在介绍各种稳压原理时，可以先介绍每种原理的基本概念和工作原理，然后再逐步深入讲解其具体实现方式和优缺点等内容。

同时，在每个段落之间要有明显的分隔符号或空行，以便读者更好地区分不同内容之间的关系。

此外，在文章开头还可以加上一个总体概述或目录，以帮助读者更好地把握全文结构和内容。

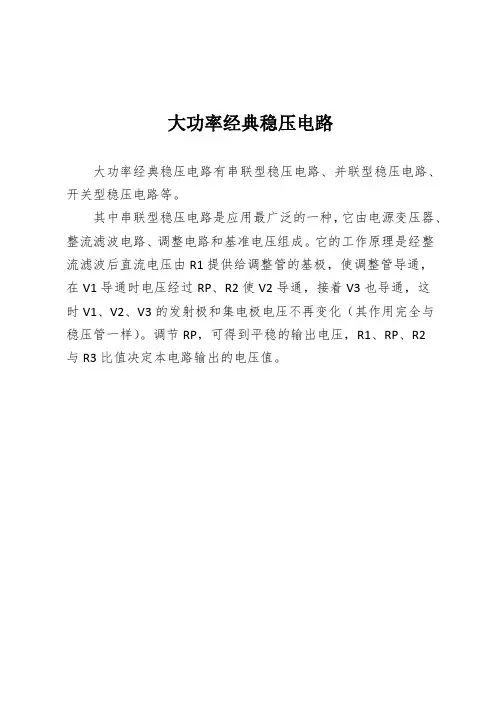

大功率经典稳压电路
大功率经典稳压电路有串联型稳压电路、并联型稳压电路、开关型稳压电路等。

其中串联型稳压电路是应用最广泛的一种，它由电源变压器、整流滤波电路、调整电路和基准电压组成。

它的工作原理是经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这
时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2
与R3比值决定本电路输出的电压值。

稳压管并联稳压电源稳压原理1. 前言稳压电源是现代电子设备中非常重要的组成部分，它可以稳定输出电压，保证电路正常工作。

而稳压管并联稳压电源正是一种常见的稳压电源应用方式。

本文将详细介绍稳压管并联稳压电源的稳压原理及其工作原理。

2. 稳压管的工作原理稳压管是一种能够稳定输出电压的电子器件，常见的稳压管有三极管、二极管稳压管等。

稳压管具有自动调节电阻特性，可根据输入电压的变化自动调整电阻值，以使输出电压保持稳定。

稳压管通常由一个可变电阻、一个比较器和一个功率输出电路组成。

当输入电压发生变化时，比较器会检测到这种变化，并将相应的信号发送给可变电阻。

可变电阻随即改变电阻值，使得输出电压维持在设定值附近。

这种自动调节电阻的特性使稳压管具有了稳定输出电压的能力。

3. 并联稳压电源的构成并联稳压电源是由多个稳压管按并联方式连接而成的电源。

在并联稳压电源中，每个稳压管的电阻值和工作特性都是相同的，这样可以保证每个稳压管承担相同的负载。

并联稳压电源的优势在于可以提供更大的电流输出能力。

当负载电流较大时，单个稳压管可能无法满足要求，此时可以通过并联多个稳压管来增加总的输出电流。

并联稳压电源的稳定性及输出电压的精度与单个稳压管的性能有关，因此需要选用性能优异的稳压管进行并联。

4. 并联稳压电源的稳压原理并联稳压电源的稳压原理是基于稳压管的工作原理，并结合并联电路的特性实现的。

当负载电流发生变化时，不同的稳压管会自动调节电阻值，以保证每个稳压管承担相同的负载电流。

这样，每个稳压管都能稳定输出电压，从而保证整个并联稳压电源的稳压性能。

并联稳压电源的稳压原理可以用以下步骤来说明：1.输入电压经过稳压管并联电路后，被分到每个稳压管。

2.稳压管通过自动调节电阻值来保持输出电压稳定。

3.每个稳压管输出的电流经过并联电路后重新合流。

4.输出电流通过并联电路达到负载，实现电路的稳压功能。

通过以上步骤，每个稳压管都会自动调节电阻值，以确保每个稳压管承担相同的负载电流。

并联型开关电源是现在用得最多的电源,电脑显示器,彩电,电脑电源等均采用它,所以了解其工作原理,掌握其电路特点是每个电子人员所必需的图K-3是并联型开关电源的最基本电路图,Q为开关输出管,T为脉冲变压器,D为整流二极管,C是滤波电容,R为负载电阻,因开关管Q与输入直流电压E1并接,所以属并联型开关电路,脉冲变压器耦合开关电路有正向激励和反向激励两种形式,正向激励方式--开关管导通期间,次级脉冲整流二极管也导通,而在截止期间,开关管Q与二极管D都截止.反向激励方式--开关管导通期间D截止,而Q截止期间D导通该电路的工作过程与行输出电路类似,开关脉冲信号加至晶体管Q的基极,当输入脉冲为正时,Q饱和,此时初级线圈上的电压特性为上正下负,次级感应电压则是上负下正,D反偏截止,当Q基极输入负脉冲时,晶体管Q截止,Q的集电极电位上升为高电平,此时T的次级感应电压是上正下负,D正向偏置而导通,电容C充电,取得直流输出电压E0,T在这里可看作储能元件,当开关晶体管Q导通,但二极管D截止时,初级线圈储存能量,当Q截止时,T则释放能量,此时二极管D导通.这里我们需要说明一个问题,当Q截止时,T的初级电流跃变为零,并失去回路,次级如何有电压输出?线圈的电流不是不能跃变的吗?这一问题我们可从能量不能跃变这一概念来理解,因电感中的能量是以磁能形成存在的,一般的电感只有一个绕组,而脉冲变压器有初,次级两个绕组,在开关晶体管Q从导通变为截止时的瞬间,初级线圈电流突变为零,而T便将能量转移到次级,这时二极管导通,次级线圈有感应电流产生,感应电流所产生的磁通与转换瞬间前的相同,而保持磁通量不变.输出电压E2有以下关系式:E2=E1×η2/η1×Tc/T0,η2和η1是初次级匝数,Tc是晶体管导通时间,To是截止时间.为此我们可以通过控制Tc/To比使来调输出电压E2的高低.下面我们以电路实例来对此种电路加以分析说明,图K-4是一种彩电的实际开关电源电路.电路工作过程如下:开机后,整流滤波电路建立的直流电压E1经电阻上R302加至Q304基极,随之使Q304导通,产生集电极电流,该电流在初级绕组产生感应电压,极性是8脚正,1脚负,在次级绕组9-10脚形成感应电压使Q304基极电位更正,从而使集电极电流上升,这是一个正反馈过程使Q304通过进入饱和导通,这一线性上升的电流,流过Q304发射极电阻R313产生相应的线性上升锯齿波电压降,此压降经R312及电容C310(隔直电容)耦合至Q303基极,与此同时变压器11-12脚的绕组输出的方波脉冲经D306整流,C312滤波建立了一取样电压En经R304,VR301,R305分压加至Q301基极,使 Q301集电极上保持与其有关的直流电压,再经R30准,R309分压加至Q302基极,因此Q302基极加有一直流电压并叠加上锯齿波电压,Q302,Q303是开关频率控制电路,它工作在两个状态,一是一齐导通,二是一齐截止,在Q304截止期间,T301的10-9脚绕组感应得到的方波脉冲电压是10脚为正,此电压经D307整流在C314上充有电荷.在Q304导通期间在R313上的锯齿波电压使 Q303导通后,C314上的电压加到Q304的基极与发射极之间,使Q 304趋向截止,Q304截止后导通期间脉冲变压器所储存的能量通过次级绕组开始释放,经变压器耦合使 D320导通,C321滤波输出获得稳定的直流输出电压.当次级绕组能量释放至很小时,初次级电路均不导通,电路处在高阻状态,初级绕组电感与分布电容C组成的并联谐振电路产生谐振,谐振所产生的感应电压经脉冲变压器的反馈绕组(10-9脚)又使Q304基极有正电位而导通,从而进入饱和导通状态,开关电路进入下一个新的振荡周期.稳压控制过程:当输出直流电压上升时,相应的取样电压即电容C312上的电压变上升,经R304,VR301,R305分压,使 Q301的基极电位上升,经Q301比较放大,使Q302的基极直流电位下降,Q302基极是直流误差电压与锯齿波电压的相加,由于Q302基极上的直流误差电压下降,PNP型晶体管Q302更容易进入导通,也就是锯齿波电压的幅值较小时,就引起Q302的导通,这一锯齿波与Q304集电极的线性上升电流有关,即Q304集电极电流上升较小值 ,就导致Q302的导通,又使Q303基极电位上升而导通,电容314电压加至Q304的b-e结,使Q304截止.以上过程使Q304导通时间Tc减少,开关振荡频率升高,输出直流电压值与Tc成正比,Tc 减少,最后引起输出直流电压下降,达到稳压的目的.此资料来源: 转载请注明出处!。

电路实验并联稳压电路的设计
并联稳压电路的设计可以使用Zener二极管来实现。

以下是一个简单的并联稳压
电路的设计示例：
材料：
1. Zener二极管：选择一个合适的Zener二极管，其额定稳压电压应与所需稳压电压相近。

2. 电阻：选择一个合适的电阻值，以确保在稳压电流下Zener二极管的工作点稳定。

根据欧姆定律，R = (Vin - Vz)/I，其中Vin为输入电压，Vz为Zener二极管
的额定稳压电压，I为稳压电流。

3. 输入电源：提供所需的输入电压。

步骤：
1. 确定所需的稳压电流和稳压电压。

2. 确定适当的Zener二极管和电阻值。

3. 连接Zener二极管和电阻：将正极连接到输入电源，将负极连接到电阻的一端，将另一端连接到Zener二极管的负极。

4. 连接输入电源和并联稳压电路的输出负载。

5. 输入电源和输出负载应保持稳定。

请注意，这只是一个简单的并联稳压电路设计示例。

实际的设计过程可能会更加
复杂，需要根据具体的需求和材料数据进行调整和优化。
