(完整版)差热分析法(DTA)

实验一 差热分析一、目的意义差热分析(DTA ，differentialthermal analysis)是研究相平衡与相变的动态方法中的一种，利用差热曲线的数据，工艺上可以确定材料的烧成制度及玻璃的转变与受控结晶等工艺参数，还可以对矿物进行定性、定量分析。

本实验的目的：1．了解差热分析的基本原理及仪器装置；2．学习使用差热分析方祛鉴定未知矿物。

二、基本原理差热分析的基本原理是：在程序控制温度下；将试样与参比物质在相同条件下加热或冷却，测量试样与参比物之间的温差与温度的关系，从而给出材料结构变化的相关信息。

物质在加热过程中，由于脱水，分解或相变等物理化学变化，经常会产生吸热或放热效应。

差热分析就是通过精确测定物质加热(或冷却)过程中伴随物理化学变化的同时产生热效应的大小以及产生热效应时所对应的温度，来达到对物质进行定性和／或定量分析的目的。

差热分析是把试样与参比物质(参比物质在整个实验温度范围内不应该有任何热效应，其导热系数，比热等物理参数尽可能与试样相同，亦称惰性物质或标准物质或中性物质)置于差热电偶的热端所对应的两个样品座内，在同一温度场中加热。

当试样加热过程中产生吸热或放热效应时，试样的温度就会低于或高于参比物质的温度，差热电偶的冷端就会输出相应的差热电势。

如果试样加热过程这中无热效应产生，则差热电势为零。

通过检流计偏转与否来检测差热电势的正负，就可推知是吸热或放热效应。

在与参比物质对应的热电偶的冷端连接上温度指示装置，就可检测出物质发生物理化学变化时所对应的温度．不同的物质，产生热效应的温度范围不同，差热曲线的形状亦不相同(如图16-2所示)。

把试样的差热曲线与相同实验条件下的已知物质的差热曲线作比较，就可以定性地确定试洋的矿物组成。

差热曲线的峰(谷)面积的大小与热效应的大小相对应，根据热效应的大小，可对试样作定量估计。

三．仪器设备与装置差热分析所用的设备主要由加热炉，差热电偶，样品座及差热信号和温度的显示仪表等所组成。

差热分析法(DTA)简介（Differential Thermal Analysis）1.DTA的基本原理差热分析是在程序控制温度下，测量物质与参比物之间的温度差与温度关系的一种技术。

差热分析曲线是描述样品与参比物之间的温差(ΔT)随温度或时间的变化关系。

在DAT试验中，样品温度的变化是由于相转变或反应的吸热或放热效应引起的。

如:相转变，熔化，结晶结构的转变，沸腾，升华，蒸发，脱氢反应，断裂或分解反应，氧化或还原反应，晶格结构的破坏和其它化学反应。

一般说来，相转变、脱氢还原和一些分解反应产生吸热效应；而结晶、氧化和一些分解反应产生放热效应。

差热分析的原理如图Ⅱ-3-1所示。

将试样和参比物分别放入坩埚，置于炉中以一定速率进行程序升温，以表示各自的温度，设试样和参比物(包括容器、温差电偶等)的热容量Cs、Cr不随温度而变。

则它们的升温曲线如图Ⅱ-3-2所示。

若以对t作图，所得DTA曲线如图Ⅱ-3-3所示，在0-a区间，ΔT大体上是一致的，形成DTA曲线的基线。

随着温度的增加，试样产生了热效应(例如相转变)，则与参比物间的温差变大，在DTA曲线中表现为峰。

显然，温差越大，峰也越大，试样发生变化的次数多，峰的数目也多，所以各种吸热和放热峰的个数、形状和位置与相应的温度可用来定性地鉴定所研究的物质，而峰面积与热量的变化有关。

图Ⅱ-3-1差热分析的原理图 II-3-1 差热分析的原理图图II-3-2试样和参比物的升温曲线1.参比物;2.试样;3.炉体;4.热电偶(包括吸热转变)图Ⅱ-3-3 DTA吸热转变曲线TA曲线所包围的面积S可用下式表示式中m是反应物的质量，ΔH是反应热，g是仪器的几何形态常数，C是样品的热传导率ΔT是温差，t1是DTA曲线的积分限。

这是一种最简单的表达式，它是通过运用比例或近似常数g和C来说明样品反应热与峰面积的关系。

这里忽略了微分项和样品的温度梯度，并假设峰面积与样品的比热无关，所以它是一个近似关系式。

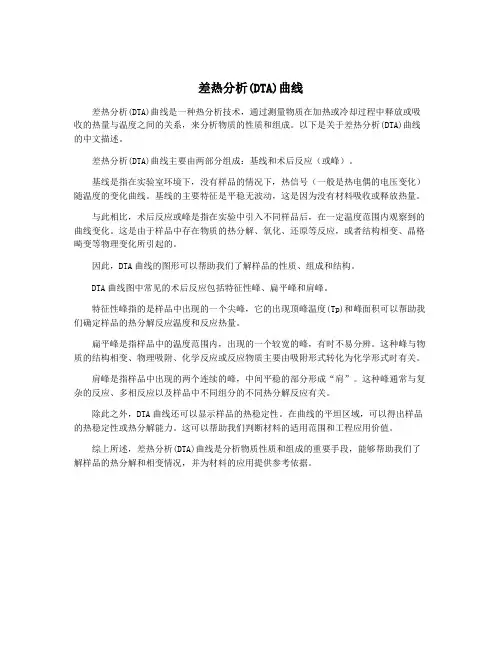

差热分析(DTA)曲线差热分析(DTA)曲线是一种热分析技术，通过测量物质在加热或冷却过程中释放或吸收的热量与温度之间的关系，来分析物质的性质和组成。

以下是关于差热分析(DTA)曲线的中文描述。

差热分析(DTA)曲线主要由两部分组成：基线和术后反应（或峰）。

基线是指在实验室环境下，没有样品的情况下，热信号（一般是热电偶的电压变化）随温度的变化曲线。

基线的主要特征是平稳无波动，这是因为没有材料吸收或释放热量。

与此相比，术后反应或峰是指在实验中引入不同样品后，在一定温度范围内观察到的曲线变化。

这是由于样品中存在物质的热分解、氧化、还原等反应，或者结构相变、晶格畸变等物理变化所引起的。

因此，DTA曲线的图形可以帮助我们了解样品的性质、组成和结构。

DTA曲线图中常见的术后反应包括特征性峰、扁平峰和肩峰。

特征性峰指的是样品中出现的一个尖峰，它的出现顶峰温度(Tp)和峰面积可以帮助我们确定样品的热分解反应温度和反应热量。

扁平峰是指样品中的温度范围内，出现的一个较宽的峰，有时不易分辨。

这种峰与物质的结构相变、物理吸附、化学反应或反应物质主要由吸附形式转化为化学形式时有关。

肩峰是指样品中出现的两个连续的峰，中间平稳的部分形成“肩”。

这种峰通常与复杂的反应、多相反应以及样品中不同组分的不同热分解反应有关。

除此之外，DTA曲线还可以显示样品的热稳定性。

在曲线的平坦区域，可以得出样品的热稳定性或热分解能力。

这可以帮助我们判断材料的适用范围和工程应用价值。

综上所述，差热分析(DTA)曲线是分析物质性质和组成的重要手段，能够帮助我们了解样品的热分解和相变情况，并为材料的应用提供参考依据。

差热分析法(DTA)简介（Differential Thermal Analysis）1.DTA的基本原理差热分析是在程序控制温度下，测量物质与参比物之间的温度差与温度关系的一种技术。

差热分析曲线是描述样品与参比物之间的温差(ΔT)随温度或时间的变化关系。

在DAT试验中，样品温度的变化是由于相转变或反应的吸热或放热效应引起的。

如:相转变，熔化，结晶结构的转变，沸腾，升华，蒸发，脱氢反应，断裂或分解反应，氧化或还原反应，晶格结构的破坏和其它化学反应。

一般说来，相转变、脱氢还原和一些分解反应产生吸热效应；而结晶、氧化和一些分解反应产生放热效应。

差热分析的原理如图Ⅱ-3-1所示。

将试样和参比物分别放入坩埚，置于炉中以一定速率进行程序升温，以表示各自的温度，设试样和参比物(包括容器、温差电偶等)的热容量Cs、Cr不随温度而变。

则它们的升温曲线如图Ⅱ-3-2所示。

若以对t作图，所得DTA曲线如图Ⅱ-3-3所示，在0-a区间，ΔT大体上是一致的，形成DTA曲线的基线。

随着温度的增加，试样产生了热效应(例如相转变)，则与参比物间的温差变大，在DTA曲线中表现为峰。

显然，温差越大，峰也越大，试样发生变化的次数多，峰的数目也多，所以各种吸热和放热峰的个数、形状和位置与相应的温度可用来定性地鉴定所研究的物质，而峰面积与热量的变化有关。

图Ⅱ-3-1差热分析的原理图 II-3-1 差热分析的原理图图II-3-2试样和参比物的升温曲线1.参比物;2.试样;3.炉体;4.热电偶(包括吸热转变)图Ⅱ-3-3 DTA吸热转变曲线TA曲线所包围的面积S可用下式表示式中m是反应物的质量，ΔH是反应热，g是仪器的几何形态常数，C是样品的热传导率ΔT是温差，t1是DTA曲线的积分限。

这是一种最简单的表达式，它是通过运用比例或近似常数g和C来说明样品反应热与峰面积的关系。

这里忽略了微分项和样品的温度梯度，并假设峰面积与样品的比热无关，所以它是一个近似关系式。

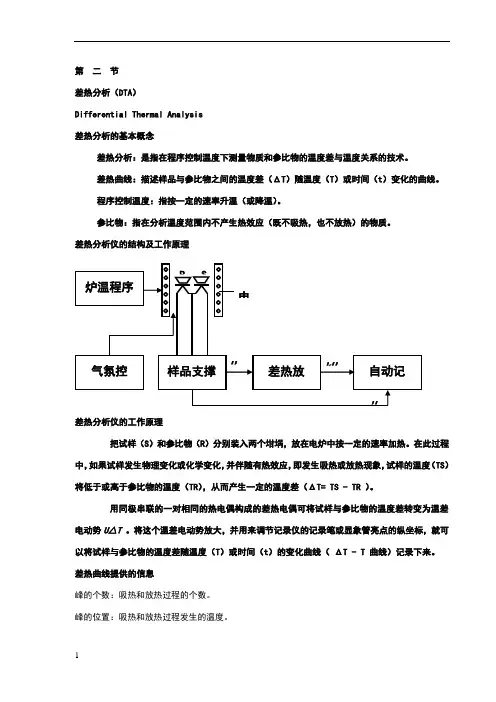

第二节差热分析（DTA）Differential Thermal Analysis差热分析的基本概念差热分析：是指在程序控制温度下测量物质和参比物的温度差与温度关系的技术。

差热曲线：描述样品与参比物之间的温度差（ΔT）随温度（T）或时间（t）变化的曲线。

程序控制温度：指按一定的速率升温（或降温）。

参比物：指在分析温度范围内不产生热效应（既不吸热，也不放热）的物质。

差热分析仪的结构及工作原理差热分析仪的工作原理把试样（S）和参比物（R）分别装入两个坩埚，放在电炉中按一定的速率加热。

在此过程中，如果试样发生物理变化或化学变化，并伴随有热效应，即发生吸热或放热现象，试样的温度（TS）将低于或高于参比物的温度（TR），从而产生一定的温度差（ΔT= TS - TR ）。

用同极串联的一对相同的热电偶构成的差热电偶可将试样与参比物的温度差转变为温差电动势U△T 。

将这个温差电动势放大，并用来调节记录仪的记录笔或显象管亮点的纵坐标，就可以将试样与参比物的温度差随温度（T）或时间（t）的变化曲线（ΔT - T 曲线）记录下来。

差热曲线提供的信息峰的个数：吸热和放热过程的个数。

峰的位置：吸热和放热过程发生的温度。

峰的性质：向上，放热；向下，吸热。

峰的形状：热反应的速率。

峰的面积：吸收或释放的热量的多少。

基线的位置：样品与参比物的比热关系。

基线的长度：物质稳定存在的温度区间。

峰的面积与吸收或释放的热量的关系 峰的面积与吸收或释放的热量成正比。

式中， A 是吸热峰或放热峰的面积；ma 是试样中反应物的质量；ΔH 是单位反应物吸收或释放的热量，即单位反应物的焓变；g 是与仪器有关的系数； λs 是试样热导率。

利用Speil 公式，可以根据峰的面积求得反应过程中的焓变和反应物质的量。

ΔH= g λs A/ ma ma= A g λs / ΔH基线的位置与样品和参比物的比热关系 CR —参比物的比热 CS —试样的比热 V —升温速率 k —比例常数加热过程中会产生吸热或放热效应的各种物理化学过程Sa t t a g H m dt T T A λ∆=∆-∆=⎰21])([V kC C T SR a -=∆)(脱水作用—吸热• 自由水：存在于物质颗粒表面或微型裂隙中的水，110℃以下脱出。

差热分析法(DTA)简介（Differential Thermal Analysis）1.DTA的基本原理差热分析是在程序控制温度下，测量物质与参比物之间的温度差与温度关系的一种技术。

差热分析曲线是描述样品与参比物之间的温差(ΔT)随温度或时间的变化关系。

在DAT试验中，样品温度的变化是由于相转变或反应的吸热或放热效应引起的。

如:相转变，熔化，结晶结构的转变，沸腾，升华，蒸发，脱氢反应，断裂或分解反应，氧化或还原反应，晶格结构的破坏和其它化学反应。

一般说来，相转变、脱氢还原和一些分解反应产生吸热效应；而结晶、氧化和一些分解反应产生放热效应。

差热分析的原理如图Ⅱ-3-1所示。

将试样和参比物分别放入坩埚，置于炉中以一定速率进行程序升温，以表示各自的温度，设试样和参比物(包括容器、温差电偶等)的热容量Cs、Cr不随温度而变。

则它们的升温曲线如图Ⅱ-3-2所示。

若以对t作图，所得DTA曲线如图Ⅱ-3-3所示，在0-a区间，ΔT大体上是一致的，形成DTA曲线的基线。

随着温度的增加，试样产生了热效应(例如相转变)，则与参比物间的温差变大，在DTA曲线中表现为峰。

显然，温差越大，峰也越大，试样发生变化的次数多，峰的数目也多，所以各种吸热和放热峰的个数、形状和位置与相应的温度可用来定性地鉴定所研究的物质，而峰面积与热量的变化有关。

图Ⅱ-3-1差热分析的原理图 II-3-1 差热分析的原理图图II-3-2试样和参比物的升温曲线1.参比物;2.试样;3.炉体;4.热电偶(包括吸热转变)图Ⅱ-3-3 DTA吸热转变曲线TA曲线所包围的面积S可用下式表示式中m是反应物的质量，ΔH是反应热，g是仪器的几何形态常数，C是样品的热传导率ΔT是温差，t1是DTA曲线的积分限。

这是一种最简单的表达式，它是通过运用比例或近似常数g和C来说明样品反应热与峰面积的关系。

这里忽略了微分项和样品的温度梯度，并假设峰面积与样品的比热无关，所以它是一个近似关系式。

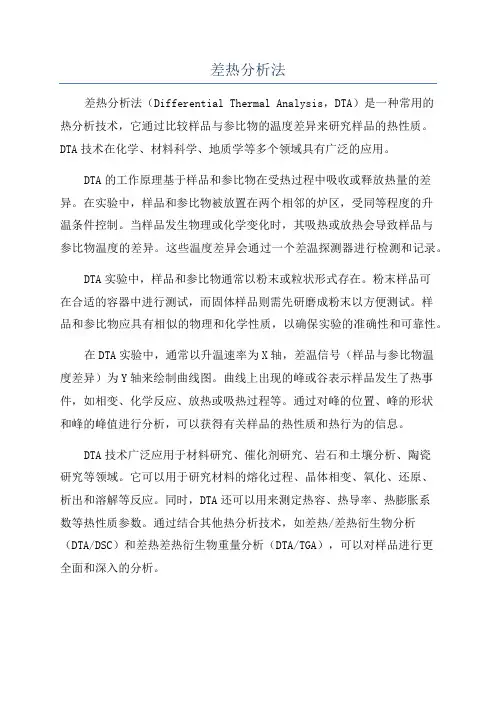

差热分析法差热分析法（Differential Thermal Analysis，DTA）是一种常用的热分析技术，它通过比较样品与参比物的温度差异来研究样品的热性质。

DTA技术在化学、材料科学、地质学等多个领域具有广泛的应用。

DTA的工作原理基于样品和参比物在受热过程中吸收或释放热量的差异。

在实验中，样品和参比物被放置在两个相邻的炉区，受同等程度的升温条件控制。

当样品发生物理或化学变化时，其吸热或放热会导致样品与参比物温度的差异。

这些温度差异会通过一个差温探测器进行检测和记录。

DTA实验中，样品和参比物通常以粉末或粒状形式存在。

粉末样品可在合适的容器中进行测试，而固体样品则需先研磨成粉末以方便测试。

样品和参比物应具有相似的物理和化学性质，以确保实验的准确性和可靠性。

在DTA实验中，通常以升温速率为X轴，差温信号（样品与参比物温度差异）为Y轴来绘制曲线图。

曲线上出现的峰或谷表示样品发生了热事件，如相变、化学反应、放热或吸热过程等。

通过对峰的位置、峰的形状和峰的峰值进行分析，可以获得有关样品的热性质和热行为的信息。

DTA技术广泛应用于材料研究、催化剂研究、岩石和土壤分析、陶瓷研究等领域。

它可以用于研究材料的熔化过程、晶体相变、氧化、还原、析出和溶解等反应。

同时，DTA还可以用来测定热容、热导率、热膨胀系数等热性质参数。

通过结合其他热分析技术，如差热/差热衍生物分析（DTA/DSC）和差热差热衍生物重量分析（DTA/TGA），可以对样品进行更全面和深入的分析。

总之，差热分析法是一种用于研究样品热性质和热行为的重要工具。

它通过比较样品与参比物的温度差异，可以揭示样品发生的热事件和热特性，为材料研究和过程分析提供了有力的支持。

DTA差示热分析法（Differential Thermal Analysis）是一种常用的物理分析方法，用于测定物质在加热过程中发生的热反应。

它通过比较样品与标准物质在相同加热条件下所产生的热量差来测定样品的热性质。

DTA差示热分析仪由加热装置、热量计、控温装置和计算机等组成。

在测定时，样品与标准物质分别放在不同的热量计内，并在加热装置的控制下加热。

根据样品与标准物质的热量差的变化，可以推断出样品在加热过程中发生的热反应。

DTA差示热分析法具有许多优点，例如测定精度高、结果可靠、操作简单等。

它常用于研究物质的热稳定性、热解、热氧化、热转化和热再结晶等方面。

在化工、冶金、材料、环境等领域都有广泛的应用。

DTA差示热分析法的原理是基于热力学第二定律，即在物质发生热反应时，会产生热量。

通过测定样品与标准物质的热量差的变化，可以推断出样品在加热过程中发生的热反应。

DTA差示热分析法的测定结果可以用温度-热量曲线表示。

在温度-热量曲线上，当样品发生热反应时，会出现热量差的陡峭变化，这就是所谓的热峰。

热峰的高度、宽度和位置可以反映样品的热性质。

DTA差示热分析法的操作过程也比较简单。

首先，将样品与标准物质分别放入不同的热量计内。

然后，设定加热温度和加热速率，并启动加热装置。

根据样品与标准物质的热量差的变化，计算机会自动记录温度-热量曲线。

DTA差示热分析法在研究物质的热性质方面有着广泛的应用。

例如，可以用它来测定物质的热稳定性，即物质在加热过程中是否会产生不稳定的热反应。

差热分析法基本原理差热分析法——Differential Thermal Analysis (DTA)是在程序控制温度下，测量试样与参比物质之间的温度差ΔT与温度T（或时间t）关系的一种分析技术，所记录的曲线是以ΔT 为纵坐标,以T（或t）为横坐标的曲线，称为差热曲线或DTA曲线，反映了在程序升温过程中，ΔT与T或t的函数关系：ΔT = f ( T ) 或f ( t )参比物质为一种在所测量温度范围内不发生任何热效应的物质。

通常使用的参比物质是灼烧过的α-Al2O3或MgO。

图17.6为DTA原理示意图。

加热时，温度T及温差△T分别由测温热电偶及差热电偶测得。

差热电偶是由分别插在试样S和参比物R的二支材料、性能完全相同的热电偶反向相连而成。

当试样S没有热效应发生时，组成差热电偶的二支热电偶分别测出的温度T s、T R相同，即热电势值相同，但符号相反，所以差热电偶的热电势差为零，表现出ΔT=T s-T R=0，记录仪所记录的ΔT曲线保持为零的水平直线，称为基线。

若试样S有热效应发生时，T s≠T R，差热电偶的热电势差不等于零，即ΔT=T s-T R≠0，于是记录仪上就出现一个差热峰。

热效应是吸热时，ΔT=T s-T R＜0，吸热峰向下，热效应是放热时，ΔT＞0，放热峰向上。

当试样的热效应结束后，T s、T R又趋于一样，ΔT恢复为零位，曲线又重新返回基线。

图17.7为试样的真实温度与温差比较图。

差热峰反映试样加热过程中的热效应，峰位置所对应的温度尤其是起始温度是鉴别物质及其变化的定性依据，峰面积是代表反应的热效应总热量，是定量计算反应热的依据，而从峰的形状（峰高、峰宽、对称性等）则可求得热反应的动力学参数。

表17.2列出了各种吸热和放热体系的类型，供判断差热峰产生机理时参考。

表17.2 差热分析中吸热和放热体系的主要类型影响DTA的因素影响DTA的因素很多，下面讨论几种主要的因素：★升温速度的影响保持均匀的升温速度(ψ)是DTA的重要条件之一，即应：ψ = dT R / dt = 常数若升温速度不均匀(即ψ有波动)，则DTA曲线的基线会漂移，影响多种参数测量。

差热分析(DTA)
差热分析（DTA）是一种热分析技术，可以通过比较样品和参考样品之间的温度差异来揭示样品的热性能信息。

DTA通常被用于材料的热稳定性、相变温度、焓变化、重量变化等方面的研究。

DTA技术的基本原理是利用热电偶，将样品和参考样品置于同一热环境下，在恒定加热速率下，通过比较两个样品表面的温度差异来监测样品和参考样品之间的热流量差异。

当样品和参考样品中的物质发生热反应或相变时，会引起温度差异，从而在DTA曲线上观察到一个突变点或峰值，可以通过对曲线的分析来确定相变温度、焓变化等信息。

DTA技术在材料学、矿物学、化学、生物学等领域都有广泛的应用。

例如，可以通过DTA技术研究陶瓷的烧结温度、合金的相变温度、聚合物的热稳定性和分解温度、药物的热性质、生化反应中的热效应等等。

此外，DTA技术还可以与其他热分析技术如热重分析（TGA）和差热扫描量热分析（DSC）等相结合，进一步深入研究物质的热性能和物化性质。

在进行DTA分析时，需要注意以下几个方面：首先，样品和参考样品的配比应合适，以确保在热分析过程中二者之间的温度差异是合理的。

其次，选取合适的热分析条件如加热速率、加热温度范围等，以使观测到的热反应信号清晰明确。

最后，分析DTA曲线时，需要结合其他测试方法和材料性质了解样品的具体属性，避免出现误判。

总之，差热分析是一种重要的热分析技术，广泛应用于物质性质的研究和测试中。

在今后的研究中，DTA技术还将进一步发展和完善，支持更广泛、更具有实际意义的应用。

差热分析DTA一、实验目的掌握热分析方法─差热分析法基本原理和分析方法。

了解差热分析和热重分析仪器的基本结构和基本操作。

二、差热分析基本原理差热分析法（Differential Thermal Analysis，DTA）是在程序控温下测量样品和参比物的温度差与温度（或时间）相互关系的一种技术。

物质在加热或冷却过程中会发生物理或化学变化，同时产生放热或吸热的热效应，从而导致样品温度发生变化。

因此差热分析是一种通过热焓变化测量来了解物质相关性质的技术。

样品和热惰性的参比物分别放在加热炉中的两个坩埚中，以某一恒定的速率加热时，样品和参比物的温度线性升高；如样品没有产生焓变，则样品与参比物的温度是一致的（假设没有温度滞后），即样品与参比物的温差DT=0；如样品发生吸热变化，样品将从外部环境吸收热量，该过程不可能瞬间完成，样品温度偏离线性升温线，向低温方向移动，样品与参比物的温差DT<0；反之，如样品发生放热变化，由于热量不可能从样品瞬间逸出，样品温度偏离线性升温线，向高温方向变化，温差DT>0。

上述温差DT（称为DTA 信号）经检测和放大以峰形曲线记录下来。

经过一个传热过程，样品才会回复到与参比物相同的温度。

在差热分析时，样品和参比物的温度分别是通过热电偶测量的，将两支相同的热电偶同极串联构成差热电偶测定温度差。

当样品和参比物温差DT=0，两支热电偶热电势大小相同，方向相反，差热电偶记录的信号为水平线；当温差DT¹0，差热电偶的电势信号经放大和A/D换，被记录为峰形曲线，通常峰向上为放热，峰向下为吸热。

差热曲线直接提供的信息主要有峰的位置、峰的面积、峰的形状和个数，通过它们可以对物质进行定性和定量分析，并研究变化过程的动力学。

峰的位置是由导致热效应变化的温度和热效应种类（吸热或放热）决定的,前者体现在峰的起始温度上，后者体现在峰的方向上。

不同物质的热性质是不同的，相应的差热曲线上的峰位置、峰个数和形状也不一样，这是差热分析进行定性分析的依据。
