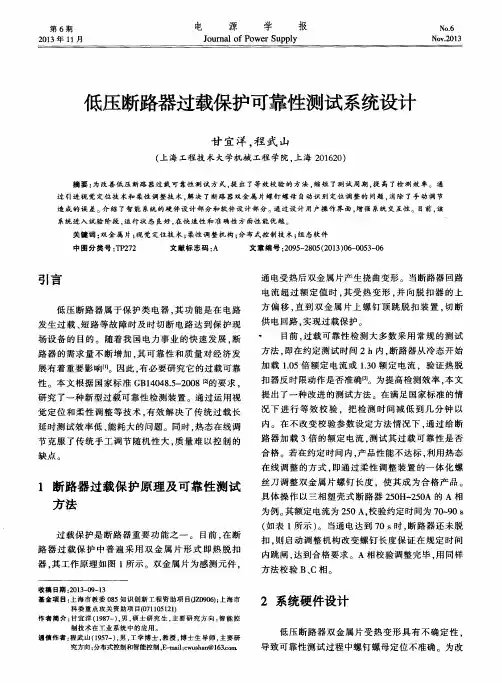

低压断路器保护特性实验的设计

一、实验目的熟悉高低压电器、高低压成套配电装置的结构、功能, 了解其技术特性。

二、实验主要仪器与设备各种高低压电器设备、高低压成套配电装置。

三、实验原理（一）高压熔断器熔断器是常用的一种简单的保护电器。

当通过它的电流超过规定值并经过一定的时间后熔体熔化, 从而切断电流, 对线路及设备进行短路保护或过负荷保护。

1. 户内高压熔断器①RN1和RN2型高压管式熔断器。

RNl 及RN2型熔断器结构如图1-1所示, 主要由熔管、触座、动作指示器、绝缘子、石英砂填料和底座组成。

图1-1 RNl 及RN2型熔断器结构图 短路电流通过时, 并联铜丝熔断产生电弧, 电弧在充满石英砂填料的熔管内燃烧, 灭弧过程中利用了粗弧分细、长弧切短、狭沟灭弧和冷却灭弧等灭弧方法。

②XRNT 、XRNP 型高压限流熔断器。

XRNT 、XRNP 型高压限流熔断器结构如图1-2所示。

（a ）外形图 （b ）剖面图图1-2 高压限流熔断器的结构图（b ）熔管剖面图（a ）外形图熔断器本体主要由瓷质熔管、丝状或片状熔体、高纯度石英砂、瓷芯柱、撞击器等组成。

熔断器依靠石英砂对电弧的吸热和游离气体向石英砂间隙扩散的作用进行灭弧, 同时可利用冶金效应形成串联电弧, 将长弧切短加速灭弧。

熔丝熔断时, 撞击器迅速弹出, 驱动连锁电器（常用负荷开关）的脱扣器而使开关跳闸或并发出熔断信号。

２、户外高压跌开式熔断器如图1-3所示为RW4-10（G）型跌落式熔断器结构。

熔断器熔管外层为酚醛纸管或环氧玻璃布管, 内套纤维质消弧管, 其灭弧原理为: 短路电流使熔体熔断, 形成电弧, 电弧灼烧消弧管内壁, 产气纵吹电弧而熄灭。

如图1-4所示为RW10-10F跌开式熔断器。

在一般跌开式熔断器的上静触头上加装了一个简单的灭弧室, 因而可以带负荷操作, 相当于负荷开关。

图1-3RW4-10(G) 型跌落式熔断器图1-4 RW10-10负荷型跌开式熔断器（二）高压隔离开关高压隔离开关是一种没有灭弧装置的开关电器, 其功能主要是隔离高压电源, 以保证对其他电气设备检修工作的安全。

低压配电线路的保护论文低压配电线路的保护论文低压配电线路的保护论文【1】【摘要】低压配电遍及各个领域，不仅专业人员接触，众多非专业人员都会触及，这就要求我们设计人员做好低压配电线路的保护，尽力达到大家用电安全，用电可靠;本文从短路、过载、接地几方面浅析低压配电线路的保护。

【关键词】配电线路;短路;负荷断路器;接地故障低压配电如果在设计、施工中存在不当，将容易导致人身触电或线路损坏，甚至引起电气火灾。

为此，要求在低压配电线路设计中，应严格执行《低压配电设计规范》( GB50054-95)及国家有关标准、规范的规定，使之从根本上做好低压配电线路保护，并能正确选择保护电器的各项参数，保证在故障时能按要求切断电源，以保安全。

低压配电系统中各个相关的低压电器之间应有良好的特性配合，以正确的发挥各个低压电器的功能。

比如，在《低压配电设计规范)中要求“配电线路采用的上下级保护电器，其动作应具有选择性”。

随着制造技术的不断发展，低压断路器的性能及功能也越来越先进和完善。

目前，在民用建筑的低压配电系统中，已广泛地应用低压断路器来实现低压配电系统的各种保护功能。

所以，如何正确地选用低压断路器对低压配电的设计至关重要。

1.短路保护低压配电线路装设短路保护，应在短路电流对被保护对象产生的热作用和机械作用造成危害之前切断短路电流。

在民用建筑的低压配电系统中，大多数的短路保护，可以采用断路器来实现。

我们一般用断路器的极限短路分断能力、运行短路分断能力和短时耐受电流三个指标来表示其分断能力;在某些场合，我们希望一台断路器在分断线路最大的短路电流后不维护还可以继续承载额定电流，那么，我们可以按断路器的运行分断能力不小于线路的预期最大短路电流的条件来选择断路器。

否则，可以按断路器的极限分断能力来选择断路器。

从短路发生到短路保护电器动作并分断短路电流需要一定的时间，一般要求配电系统在承受这段时间的短路电流后不会被破坏，这就必须对配电系统中的各种电器、导体及相关连接件进行热稳定的校验;绝缘导体的热稳定校验应符合《低压配电设计规范》第4.2.2条规定。

实验十五低电压启动过电流保护实验一实验目的1掌握低电压闭锁过电流保护的电路原理保护范围和整定原则。

2理解保护电路中各继电器的功用和整定方法。

二预习与思考1图7-1保护装置中的电压继电器电流继电器、中间继电器、信号继电器等在电路中各起到什么作用2电路中各个继电器的参数是根据什么原则整定的3假如电流继电器的线圈接入了交流电压会出现什么严重后果误接入直流操作电压是否也会出现严重后果三原理说明在线路过电流保护的电流继电器KA的常开触点回路中串入低电压继电器KV的常闭触点而KV经过电压互感器TV接至被保护线路的母线上。

当供电系统正常运行时母线电压接近于额定电压因此电压继电器KV的常闭触点是断开的。

因此这时的电流继电器KA即使由于过负荷而误动作使其触点闭合断路器QF也不致误跳闸。

正因为如此凡装有低电压闭锁的过电流保护动作电流也包括返回电流不必按躲过线路的最大负荷电流IL.min来整定而只需按躲过线路的计算电流I30来整定即Iop I30 17-1 式中Krel为保护装置电流整定的可靠系数对DL型继电器取Krel1.2Kw为保护装置的接地系数对两相两继电器接线为1对两相一继电器接线为Ki为电流互感器的变流比保护装置的返回系数为Kre一般为0.8。

由于其Iop的减小能有效地提高过电流保护的灵敏度。

上述低电压继电器KV的动作电压按躲过母线正常最低工作电压Umin来整定同时返回电压也应躲过Umin。

因此低电压继电器动作电压的整定计算公式为Uop ≈0.6 17-2 式中Umin为母线最低工作电压取0.850.95UNUN为线路额定电压Krel为保护装置的可靠系数可取1.2Kre为低电压继电器的返回系数一般取1.25Ku为电压互感器的变压比。

低电压闭锁过电流的动作过程在图17-1所示低电压闭锁过电流保护装置中按正常运行时母线电压为额定值所以给低电压继电器加入额定交流电压此时低电压继电器KV的常闭触点是打开的电流继电器KA1、KA2触点也处于断开位置。

《供配电技术》实验报告实验一供电线路的定时限过电流保护实验一、实验目的1．掌握过流保护的电路原理，深入认识继电保护二次原理接线图和展开接线图。

2．学会识别本实验中继电保护实际设备与原理接线图和展开接线图的对应关系，为以后各项实验打下良好的基础。

3．进行实际接线操作, 掌握过流保护的整定调试和动作试验方法。

二、预习与思考1．参阅有关教材做好预习，根据本次实验内容，参考图2－1、图2－2设计并绘制过电流保护实验接线图，参照图2－3。

2．为什么要选定主要继电器的动作值，并且进行整定？3．过电流保护中哪一种继电器属于测量元件？三、原理与说明对于3～66kV供电线路,作为线路的相间短路保护，主要采用带时限的过电流保护和瞬时动作的电流速断保护。

如果过电流保护时限不大于0.5～0.7s时，可不装设电流速断保护。

相间短路动作于跳闸，以切除短路故障。

带时限的过电流保护，按其动作时限特性分为定时限过电流保护和反时限过电流保护两种。

图2-1为定时限过电流保护的原理图，图2-2为其展开图。

图2-1 定时限过电流保护原理图定时限过电流保护的整定计算方法请参考相关教材，附录1有基于本实验一次系统参数的过电流保护整定计算详细过程。

定时限过电流保护的优点：动作时间比较精确，整定简便，而且不论短路电流大小，动作时间都是一定的，不会因为短路电流小动作时间长而延长故障时间。

缺点：所需继电器多，接线复杂，且需直流操作电源，投资较大；靠近电源处的保护装置，其动作时间较长，这是带时限过电流保护的共有缺点。

图2-2 定时限过电流保护展开图序号设备名称使用仪器名称数量1 LGP01 电流继电器 12 LGP04 时间继电器 13 LGP05 出口中间继电器 14 LGP06 信号继电器 15 LGP32 交流数字真有效值电流、电压表 16 监控台电流互感器二次信号 1五、实验步骤实验前准备：1）将实验系统总电源开关断开，将监控台的“实验内容选择”转换开关旋到“线路保护”档；2）将所有监控台上所有电流互感器（实验中需要接线的除外）二次侧短接；3）合上实验系统电源开关，监控台电源开关，PLC电源开关，开始以下实验内容。

断路器机械特性试验分析摘要：输电线路发生故障或者需要检修时，通常会进行断路器分合闸操作，在操作的瞬间，线路中通常产生过电压和高频涌流。

目前，常用断路器上并联合闸电阻以及在输电线路上设置避雷器等来抑制产生的过电压和高频涌流，就传统成熟的技术而言，断路器上并联合闸电阻在过程输电工程上得到了广泛应用，但由于加设合闸电阻装置后，超特高压断路器由三联箱传动变成了五连箱结构，传动结构复杂，机械可靠性降低，且此种结构布局容易造成“头重脚轻”的现象，抗震性能较差。

而加设避雷器及电抗器，极大增加了工程建设成本及占地面积，增加了电器设备的故障发生率，且降低了电网的运行可靠性。

基于以上各类因素，研究不改变断路器结构布局的情况下，增加智能控制装置，使断路器在电压零点合闸，减小过电压及高频涌流对断路器本身及电网系统的冲击，成为超高压断路器研究的热点问题。

基于此，本篇文章对断路器机械特性试验进行研究，以供参考。

关键词：断路器；机械特性；试验分析引言随着现代电子与计算机技术的发展，以及电网智能化发展的要求，近年来智能断路器在低压供配电系统中的应用越来越广泛。

火电厂的低压厂用电系统一般设计成动力中心（powercenter,PC）和电动机控制中心（motorcontrolcenter,MCC）的供电模式，电源进线、馈线、负荷等均大量采用断路器，其保护特性对于保障配用电网络安全具有重要作用。

然而，断路器的维护工作普遍存在重视程度不足、维护不到位的问题，因此，本文探究断路器的机械特征试验分析。

1断路器机械特性试验介绍断路器机械特性试验主要包括两部分，分别为机械特性试验和低电压特性试验。

机械特性试验主要检测断路器的合闸时间、合闸同期、分闸时间、分闸同期以及金短时间等。

断路器动作过慢，加大灭弧时间，烧坏触头，造成越级跳闸。

低电压特性试验的作用是检测断路器分合闸线圈的可靠性，主要检测断路器合闸线圈在85%给定电压下可靠合闸，分闸线圈在65%电压下可以可靠分闸，分合闸线圈在30%给定电压下保证不动作2断路器机械特性试验常见故障及分析2.1接地对机械特性试验的影响测量通道的接线通常将一端接在断路器的上端口，断路器下端口通过短接线将三相短接直接接地。

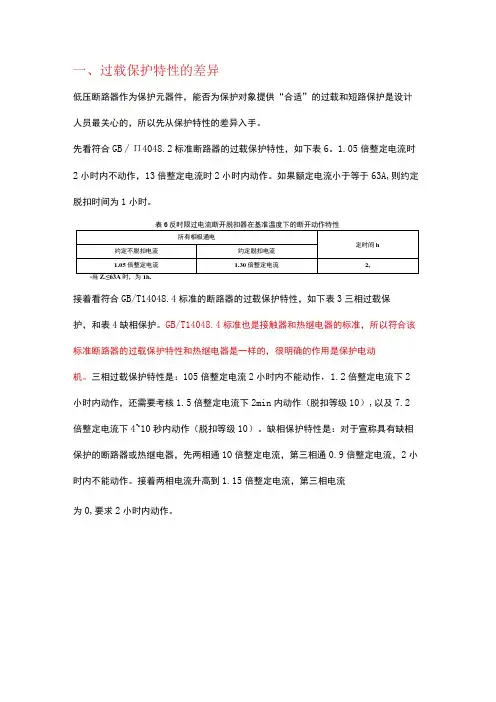

一、过载保护特性的差异低压断路器作为保护元器件，能否为保护对象提供“合适”的过载和短路保护是设计人员最关心的，所以先从保护特性的差异入手。

先看符合GB∕Π4048.2标准断路器的过载保护特性，如下表6。

1.05倍整定电流时2小时内不动作，13倍整定电流时2小时内动作。

如果额定电流小于等于63A,则约定脱扣时间为1小时。

接着看符合GB/T14048.4标准的断路器的过载保护特性，如下表3三相过载保护，和表4缺相保护。

GB/T14048.4标准也是接触器和热继电器的标准，所以符合该标准断路器的过载保护特性和热继电器是一样的，很明确的作用是保护电动机。

三相过载保护特性是：105倍整定电流2小时内不能动作，1.2倍整定电流下2小时内动作，还需要考核1.5倍整定电流下2min内动作（脱扣等级10）,以及7.2倍整定电流下4~10秒内动作（脱扣等级10）。

缺相保护特性是：对于宣称具有缺相保护的断路器或热继电器，先两相通1O倍整定电流，第三相通0.9倍整定电流，2小时内不能动作。

接着两相电流升高到1.15倍整定电流，第三相电流为0,要求2小时内动作。

最后来看符合GB/T10963.1标准断路器的过载保护特性：1.13倍额定电流时2小时内不动作，1.45倍额定电流时2小时内动作。

如果额定电流小于等于63A,则约定脱扣时间为1小时。

2.55倍额定电流下,动作时间范围1~60秒。

表7时间-电流动作特性其过载保护特性与热继电器相同，可以直接用来保护电动机。

而GB/T14048.2标准不再是框架断路器和塑壳断路器的专属，施耐德2023年7月刚刚发布的新型微型 断路器：iC651-MA>iC65N 和iC65H,就符合GB∕Π4048.2标准，而且iC65N 和iC65H 同时还符合GB/T10963.1标准。

Acti9小型断路器ABB 等其他厂家早就有类似产品。

基于此,我们再讨论"微断是否适用于保护电动机？"已经没有任何意义。

低压断路器瞬时动作电流整定值《低压断路器瞬时动作电流整定值探究》在电气系统中，低压断路器是一种非常重要的保护设备，用于保护电气设备和线路免受过载和短路的影响。

其中，瞬时动作电流整定值是断路器保护特性中的一个重要参数，它直接影响着断路器在实际运行中的保护性能。

本文将从低压断路器的瞬时动作电流整定值出发，深入探讨其在电气系统中的作用和重要性。

1. 低压断路器瞬时动作电流整定值的定义瞬时动作电流整定值是指断路器在短路故障时，瞬时动作释放器瞬时动作电流的整定值。

它是断路器的一个重要保护参数，用来保护电气设备和线路免受瞬时大电流的影响。

2. 低压断路器瞬时动作电流整定值的意义在电气系统中，瞬时动作电流往往是短路故障时产生的最大电流，断路器必须能够迅速而可靠地对其进行处理，以避免设备和线路的损坏。

瞬时动作电流整定值的合理设置对于确保电气系统的安全和可靠运行至关重要。

3. 低压断路器瞬时动作电流整定值的设置方法瞬时动作电流整定值的设置涉及到多方面的因素，包括电气设备的额定电流、线路的容量、短路故障电流等。

常见的设置方法包括经验法、计算法和实测法，而最合理的方法往往是结合多种方法进行综合考虑。

4. 低压断路器瞬时动作电流整定值的调整和校验一旦断路器瞬时动作电流整定值确定之后，就需要对其进行定期的调整和校验，以确保其保护性能处于最佳状态。

调整和校验的方法包括手动调整、电气测试和保护装置的定期维护等。

5. 个人观点和理解对于低压断路器瞬时动作电流整定值，我认为其设置和调整具有一定的技术难度，需要对电气系统有深入的了解和丰富的经验才能做出合理的决策。

随着电气系统的不断发展和变化，瞬时动作电流整定值也需要不断进行调整和优化，以适应不同的工作环境和要求。

通过以上对低压断路器瞬时动作电流整定值的探讨，我们可以发现其在电气系统中具有极其重要的作用，合理的设置和调整将直接影响到系统的安全和可靠运行。

对于电气工程师和技术人员来说，对于瞬时动作电流整定值的深入理解和掌握至关重要。

断路器设计范例论文断路器是一种用于保护电力系统中电路的设备，具有自动断开故障电路的功能，可以防止电路过载、短路等故障情况导致电气设备的损坏。

本文将通过设计一个低压断路器为例，阐述断路器设计的基本原理和关键技术，以及对电力系统的保护作用。

一、断路器设计的基本原理断路器是电力系统中的重要保护设备，其基本原理是通过电磁力和电弧灭弧来实现对故障电路的断开。

当电路中出现过载或短路故障时，断路器能够迅速感知并产生电磁力，使断路器触头分离，切断故障电路，以保护电气设备和人身安全。

二、断路器的关键技术（一）故障检测技术断路器需要能够准确地检测到电路中的故障情况，包括过载和短路。

过载检测主要通过测量电流大小来实现，超过一定阈值时，断路器将触发断开动作。

短路检测则主要通过电流的变化率来实现，当电流变化速度超过了设定值时，断路器即判定为短路故障。

（二）断开能力断路器的断开能力是指在断开故障电路时能够承受的最大故障电流。

断开能力的大小与断路器的结构、材料和制造工艺等因素有关，一般采用导电性能好、绝缘性能高的材料制造，以确保在高故障电流下能够正常工作。

（三）电磁力和灭弧技术断路器的断开动作需要产生足够大的电磁力，这需要通过电磁线圈来实现。

电磁线圈能够产生电磁力，使断路器触头分离，切断故障电路。

同时，在断开断路器时会产生电弧，电弧的灭弧对于正常工作非常重要，一般采用强制冷却和灭弧室等技术来实现。

三、低压断路器设计范例以200A额定电流的低压断路器设计为例，该断路器主要面向家庭用电和小型工业设备等场景。

（一）故障检测技术在该设计中，采用了先进的电流传感器来检测电路中的故障情况，传感器能够实时监测电流大小，并通过信号处理器进行分析和判断，一旦检测到过载或短路故障，即给出触发断开动作的信号。

（二）断开能力根据设计需求，该低压断路器的额定断开能力为6kA，这意味着在电路中出现不大于6kA的故障电流时，断路器能够正常断开。

为了确保断断开能力，采用了高导电性和高绝缘性的材料来制造断路器触头和断开弓，同时采用特殊的制造工艺来提高接触面积，减小接触电阻，以保证在高故障电流情况下的正常工作。

低电压起动过电流保护及过负荷保护实验一、实验目的1、掌握发电机低电压起动过电流保护和过负荷保护的工作原理、整定值计算方法和调试技术。

2、理解发电机低电压起动过电流保护和过负荷保护的原理图，展开图及其保护装置中各继电器的功用。

3、学会发电机低电压起动过电流保护及过负荷保护的安装接线操作技术及整组实验方法。

二、预习与思考1、根据本次实验要求，参考图6－1、图6－2设计并绘制单相式发电机低电压起动过电流保护及过负荷保护实验接线图。

2、为什么要设置电压回路断线信号？3、二个时间继电器如何配合？4、低压起动过电流保护中哪几种继电器属于测量元件？5、过负荷保护中哪个继电器是测量元件？三、原理说明1、低电压起动过电流保护由于发电机的负荷电流通常比较大，以致过电流保护装置反应外部故障时的灵敏度可能很低，为了提高灵敏度，对过电流保护采用低电压起动，使保护能有效地区分最大负荷电流与外部故障二种不同的情况，见图6—1、图6—2。

因为发电机在最大负荷电流下工作时，电压降低甚小，而外部元件（如输电线路、升压变压器等）发生短路故障时，电压则剧烈降低。

利用这一特点，发电机过流保护采用低电压起动后就可以不去考虑避开最大负荷电流，而只要按发电机的正常工作电流整定保护装置的起动电流，从而使得保护装置的起动电流减小，灵敏度相应提高。

考虑到发电机是系统中最重要的元件，为了提高过流保护装置的可靠性，保护实验电路采用三相式接线。

互感器应装设在发电机定子三相线圈中性点侧的各相引出线上。

为了保证发电机在未并入系统前或与系统解列以后发生短路时，保护装置仍能正确工作，电压继电器应从装设在发电机出口处的电压互感器上取得电压，在实际保护接线中这些要点必须掌握。

在本保护中，当电压互感器二次回路断线时，低电压继电器起动中间继电器9，发出断线信号即中间继电器9同时起到交流电压回路断线监视作用。

低电压起动过电流保护装置的动作电流I dz,bh按下式整定：K KI dz,bh= -----------I fh，e(6—1)K h式中：K K——可靠系数，一般取1.15~1.25。

低压电气系统试验（五篇模版）第一篇：低压电气系统试验第一次实验校110KV变电站参观高压侧为110KV电压，低压侧为10KV电压。

变电站采用屋内式设计，所有的电气设备均在屋内设计工作。

屋内配电装置的特点：(1)维修、操作和巡视都在户外进行，不受气候条件的影响。

(2)电气设备不易受外界污秽空气环境的影响，维护工作量小。

(3)电气设备之间的距离小，通风散热条件差，且不便于扩建。

(4)房屋建筑投资大，但可采用价格较低的屋内型设备，能减设备的投资。

该变电站，所采用的是1台主变压器，1台备用变压器，变压器绕组组别为YY连接，一侧中性点经消弧线圈直接接地，另一侧中性点接小电阻接地。

另外，该变电站低压侧还装设有限流串联电抗器，以防止发生断路故障时，产生的短路电流过大，对系统安全造成威胁。

同时，还装设有并联电容器，当负荷端需求突然增大时，可对系统无功容量进行补偿，保持系统稳定运行，不至于崩溃。

在保证配电网的稳定运行上使用了双母线结构，当一处所在线路出现故障或10KV1段母线需要进行检修时，线路两侧断路器跳闸退出运行，此时将开关K1合上，此处负载便可由10KV2段母线供电，这样便将停电概率降到最小，既增强了输电的可靠性，将生产教学科研的损失降到最小。

第二次实验 SPD冲击实验雷电流模拟装置是由整流电路和充电电路组成的。

充电电路由一对半球形的钨铜电极、可调电阻和设置在一对半球形的钨铜电极外一周的高性能的大电容器。

通过对设置在一对半球形的钨铜电极外一周的高性能的大电容器充放电来实现对雷电流的模拟。

使用此电流对SPD进行冲击以检验SPD的效果。

第三次实验压敏电阻片检测试验这次实验课观察了两个实验，分别是测压敏片的残压与电流和测压敏片的耐受温度。

如果漏流在20微安以内，残压要比压敏电压小20%，说明压敏片没有老化。

第一个实验用到的实验器材是LPL-II型SPD测试设备，示波器，MYL5E34S621B压敏片。

实验过程是将试验器材正确连接，调节触发电压，缓慢升高电压，然后触发，示波器上会出现电压和电流的波形。

最干最详细的“低压供配电—灵敏度的算法及应用讲解”本文整理了低压配电通用技术，通用性强，只要做低压设计就用的到。

着重讲述大部分同行平时不太注意的细节和认知误区。

通过对一些知识的学习、理解和应用，能够有效避开可能的设计责任，能够达到与其他人、部门、单位交流时占据主动有利的局面，奠定自己在单位的地位。

对施工单位和甲方单位的电气技术人员也有很好的指导作用。

内容提要：1. 灵敏度规范出处，灵敏度分析2.灵敏度在设计中的应用和计算3.配四公式，变换和分析，实例，常见误区，4.不懂灵敏度的后果，解决方案5.熔断器按秒曲线，50054的6.3.3，简便算法，对比分析，关键点分析，灵敏度与热稳定的联系灵敏度的规范出处关于灵敏度的相关内容，GB50054-2011的正文及条文说明如下：·6.2.1 配电线路的短路保护电器，应在短路电流对导体和连接处产生的热作用和机械作用造成危害之前切断电源·6.2.4 当短路保护电器为断路器时，被保护线路末端的短路电流不应小于断路器瞬时或短延时过电流脱扣器整定电流的1.3倍·6.2.4 按照现行国家标准《低压开关设备和控制设备第2部分：断路器》GB14048.2 的规定，断路器的制造误差为±20%，再加上计算误差、电网电压偏差等因素，故规定被保护线路末端的短路电流不应小于低压断路器瞬时或短延时过电流脱扣器整定电流的1.3倍。

灵敏度的精确计算对于初学者来说，很多人感到无从下手，不知道怎么算灵敏度，不知道怎么算短路电流，没有感念，其实简单的来说就是欧姆定律，但是关键点在于里面的细节是哪些可以忽略，哪些不可以忽略。

比如我们算末端和干线，通常变压器高压侧，还有低压母线通常可以忽略。

但是如果算的是干线低压柜出来的185，240的较大的，变压器和母线本身一般不能忽略。

如果只是算回路阻抗一点不难，关键点是1.5倍，故障回路是一来一回两条线，这样单位长度的故障回路的阻抗大约是单位长度单根导线正常环境下阻抗的3倍。

低压配电保护电器的选择与整定[摘要]本文简要述及低压配电用保护电器的保护性能及产品状况，介绍了现行国家标准——《低压配电设计规范》关于配电线路保护的主要规定；着重论述了对保护电器的合理选择和正确整定是实施规范要求的关键；本文系统地分析了保护电器选择和整定要考虑的几个问题及其计算方法；分析了故障时应可靠切断故障电路和选择性动作的对立统一。

对配电系统设计、运行维护单位以及产品制造厂具有指导作用和实际应用价值。

[关键词]保护电器短路保护过载保护接地故障保护熔断器的过电流选择比非选择型断路器选择型断路器选择性动作一概述低压配电用保护电器在低压配电系统中占有重要的地位，它是在配电系统发生故障时实现保护的关键器件。

但是如果选用的保护电器不当，或者整定数据不正确，将导致不能按要求切断电路，而扩大事故，或者是扩大停电区域。

所以，分析配电系统的特点，了解保护电器的特性，给予正确选用和整定，是配电系统的正常运行和安全用电的重要保证。

二保护电器的类别和保护性能低压保护电器包括两种类型，即低压熔断器和低压断路器，现分别就其在配电线路中常用的类型、保护特性及其他性能简述如下。

（一）低压熔断器熔断器应符合现行国家标准《低压熔断器基本要求》（GB13539.1-92）和《低压熔断器专职人员使用的熔断器的补充要求》（GB13539.2-92），该国标是参照采用同名称国际标准IEC269-1和IEC269-2、IEC269-2-1而编制。

1．分类（1）按结构分：熔断器的结构型式与使用人员有关，主要分为：①专职人员使用的熔断器，其结构型式又有：（a）刀型触头熔断器；（b）螺栓连接熔断器；（c）圆筒帽形熔断器。

②非熟练人员使用的熔断器。

（2）按分断范围分为：①“g”熔断体—能分断使熔体熔化之电流至额定分断能力之间的所有电流的限流熔断体；②“a”熔断体—能分断使熔体“熔断时间—电流特性曲线”上的最小电流至额定分断能力之间的所有电流的熔断体。

低压断路器实验报告引言低压断路器是一种用于保护电力系统的重要设备，它在电路发生短路或过载时能够迅速切断电流，有效防止电气设备的损坏和事故的发生。

本实验旨在通过对低压断路器的测试和分析，了解其工作原理和性能。

实验目的1.了解低压断路器的基本结构和原理；2.掌握低压断路器的使用方法和性能测试技巧；3.分析实验数据，评估低压断路器的性能。

实验器材和试件1.低压断路器；2.电源；3.电流表；4.电压表；5.电阻箱；6.直流电源。

实验步骤1.将低压断路器正确接入电路，并确保电路完好；2.确定实验参数，如额定电流和额定电压；3.将低压断路器的电源接入直流电源，调节电压值为额定电压的一半；4.打开电流表和电压表，记录断路器正常工作时的电流和电压值；5.逐渐增大直流电源的电压，观察并记录断路器动作的电压和电流值；6.根据实验数据，绘制低压断路器的电流-电压特性曲线；7.将直流电源的电压调整为额定电压，逐渐增加电路的负载，观察并记录断路器动作的电流值；8.根据实验数据，评估低压断路器的过载保护能力；9.将负载逐渐减小，观察并记录断路器复位的电流值；10.根据实验数据，评估低压断路器的复位性能。

实验结果与分析通过实验测量数据，我们绘制了低压断路器的电流-电压特性曲线，并进行了分析。

曲线显示，在额定电压的一半时，断路器开始工作，切断电流。

随着电压的增加，断路器可以承受更大的电流，但也存在一定的限制。

此外，实验结果还显示，低压断路器的过载保护能力较好。

在额定电压下，断路器能够稳定工作，并在负载逐渐增加时切断电流，保护电气设备不受损坏。

而在负载减小时，断路器能够迅速复位，恢复电流传输。

结论通过本次实验，我们深入了解了低压断路器的工作原理和性能。

实验结果显示，低压断路器在正常工作电流和过载保护方面表现良好，能够有效保护电气设备的安全运行。

参考文献（略）。

浅谈低压断路器及漏电保护器选择及使用摘要：在电气行业中，一些断路器及漏电保护器的设计、制造者与他的用户之间由于沟通、交流不够，致使电气产品的用户在选择低压断路器及漏电保护器上存在些盲区。

通过对当前电气市场的广泛调研，并结合电器用户的使用经验，浅谈低压断路器及漏电保护器的选择及使用关键词：断路器；漏电保护器；选择；使用1不同的负载选用不同类型的断路器常见的负载有配电线路、电动机和办公用与类似办公用三大类。

以此相对应的便有配电、电动机和办公用等的过电流保护断路器，这三类断路器的保护性质和保护特性是不相同的，下面分别加以分析：1.1对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。

所谓选择型是指断路器具有过载长延时、短路短延时特性，而非选择型断路器仅有过载长延时、短路瞬时的二段保护。

当线路短路时，只有靠近该点的断路器动作，而上方位的断路器不应该动作，这就是选择性保护。

要达到选择性保护的要求，上一级的断路器应选用具有三段保护的B型断路器。

考虑到配电线路内有电动机群，由于电动机仅是其负载的一部分，且一群电动机不会同时起动，故选择断路器时可只考虑线路额定电流。

1.2对于直接保护电动机的电动机保护型断路器，它只要有过载长延时和短路瞬时的二段保护性能就够了，也就是说必须躲过电动机的启动峰值电流就可以了，其它特性选择与配电线路相似。

1.3办公用和类似场所的保护，也分A类断路器和B类断路器，A类断路器的过载脱扣特性为：瞬时脱扣器的脱扣电流在3倍至50倍额定工作电流这个范围。

B类断路器的短路短延时特性为：短延时时间为0至0.3s可调或短延时时间0.1、0.2、0.3和0.4s可调。

配电、电动机和办公用等的过电流保护断路器，因保护对象的承受过载电流的特点、特性不同，因此，选用的断路器的保护特性也是不同的。

2选择不同类型短路分断能力的断路器来适应不同的线路预期短路电流断路器的选用原则是：断路器的短路分断能力≥线路的预期短路电流。
