批准人：真空断路器试验1. 编制依据及引用标准:1.1《电气设备安装工程电气设备交接试验标准》（GB50150-2006）1.2《高压电气设备试验方法》1.3《电业安全工作规程（发电厂和变电所电气部分）》1.4《电力工业技术监督标准汇编----电气绝缘分册》1.5厂家技术资料；1.6 作业指导书适用范围:本作业指导书适用于电力系统中6-10kV真空断路器的交接试验。

1.7 试验目的:准确客观地反映真空断路器本体的安装质量，以使之符合应用标准及相关的技术规定；检验真空断路器的绝缘性能、机械动作性能及其操作回路接线正确与动作可靠性2.工程概况与工程量2.1工程概况：华电长沙电厂一期2×600MW工程，#1机组由湖南省火电建设公司承担，#2机组由山东电力建设承担。

主厂房6kV厂用电系统采用真空断路器和F-C混合供电的方式，生产厂家为镇江伊顿。

2.2主要工作量：真空断路器计26台，F-C开关计35台。

3、施工作业人员配备与人员资格及职责分工3.1试验时至少有两人参加；3.2试验人员应熟悉相关仪器的使用，并理解各试验的基本原理，有相应的高压试验理论知识；3.3试验人员应具备实际工作经验和相关的安全知识。

4. 施工所需试验设备及工器具量具、安全防护用品配备：5、施工条件及施工前准备工作5.1厂家资料、设计院图纸已到齐并已审核无误；5.2真空断路器已安装就位；5.3真空断路器经过安装人员清查完毕，并经验收合格；5.4作业环境安全设施可靠、完善；5.5试验电源应准备好，照明充足。

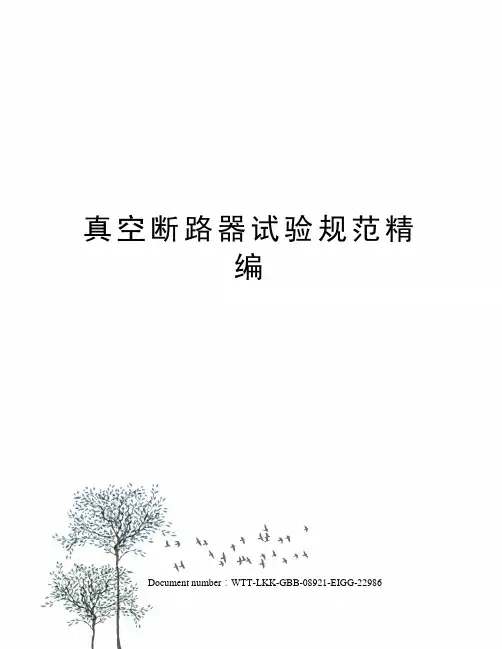

真空断路器试验规范精编Document number：WTT-LKK-GBB-08921-EIGG-22986真空断路器试验规范真空断路器试验项目及标准1、辅助及控制回路交流耐压试验方法辅助和控制回路交流耐压值为1000V，可采用普通试验变压器或500V兆欧表摇测1min代替，安全措施及注意事项试验中回路中不应有其它工作进行，使用兆欧表测量后应充分放电，试验标准不应有击穿情况2、合闸接触器和分合闸电磁铁线圈的直流电阻和绝缘电阻试验方法使用单臂电桥测量合闸接触器和分合闸电磁铁线圈的直流电阻，使用1000V兆欧表测量绝缘电阻，安全措施及注意事项测量后应充分放电，试验标准1）绝缘电阻不低于1MΩ。

2）直流电阻应符合制造厂规定3、断路器整体和断口间绝缘电阻试验方法使用2500V兆欧表测量真空断路器整体对地和断口间绝缘电阻，安全措施及注意事项1）试验时应记录环境温度。

2）测量后对所测回路进行放电，试验标准交接时、大修后：35kV 3000 MΩ 10kV 1200 MΩ运行中：35kV 1000 MΩ 10kV 300 MΩ4、导电回路电阻试验方法将断路器合闸，将导电回路测试仪试验线接至断路器一次接线端上，电压线接在内侧，电流线接在外侧。

如采用直流压降法测量，则电流应不小于100A；安全措施及注意事项接线时应和注意保持与带电设备距离；试验标准导电回路电阻数值应符合制造厂的规定5、合、分闸时间及同期性及合闸弹跳时间试验方法1）将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中，用试验接线将断路器一次各断口的引线接入测试仪的时间通道。

2）将可调直流电源调至额定操作电压，通过控制断路器特性测试仪，对真空断路器进行分、合操作，得出是各相合、分闸时间及合闸弹跳时间。

三相合闸时间中的最大值与最小值之差即为合闸不同期；三相分闸时间中的最大值与最小值之差即为分闸不同期。

3）试验时也可采用站内直流电源作为操作电源；对于电磁操作机构，应将合闸合控制线接至合闸接触器线圈回路安全措施及注意事项1）试验时也可采用站内直流电源作为操作电源；对于电磁操作机构，应将合闸合控制线接至合闸接触器线圈回路。

八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9八、结论试验日期：2012/10/9系统名称：1#电源进线安装位置：1-5AH开关柜一、铭牌资料二、绝缘电阻测量及工频耐压（MΩ）温度：15℃相对湿度：30%三、直流电阻（Ω）四、变比检查六、结论：合格试验日期：2012年10月9日系统名称：备用安装位置：1-18AH开关柜一、铭牌资料三、直流电阻（Ω）四、变比检查五、结论：合格试验日期：2012年10月9日系统名称：阳极组装1#中频炉变压器安装位置：1-17AH开关柜一、铭牌资料三、直流电阻（Ω）四、变比检查五、结论：合格试验日期：2012年10月9日系统名称：阳极组装1#变压器安装位置：1-1AH开关柜一、铭牌资料三、直流电阻（Ω）四、变比检查五、结论：合格试验日期：2012年10月9日系统名称：空压站循环水1#变压器安装位置：1-2AH开关柜一、铭牌资料二、绝缘电阻测量及工频耐压（MΩ）温度：15℃相对湿度：30%四、变比检查五、结论：合格试验日期：2012年10月9日系统名称：1 #空压机安装位置：1-3AH开关柜一、铭牌资料三、直流电阻（Ω）四、变比检查五、结论：合格试验日期：2012年10月9日系统名称：3#空压机安装位置：1-4AH开关柜一、铭牌资料三、直流电阻（Ω）四、变比检查五、结论：合格试验日期：2012年10月9日系统名称：2#电源进线安装位置：1-10AH开关柜一、铭牌资料二、绝缘电阻测量及工频耐压（MΩ）温度：15℃相对湿度：30%三、直流电阻（Ω）四、变比检查五、结论：合格试验日期：2012年10月9日电流互感器试验报告系统名称：母联安装位置：1-8开关柜二、绝缘电阻测量及工频耐压（MΩ）温度：15℃相对湿度：30%四、变比检查六、结论：合格试验日期：2012年10月9日系统名称：2#空压机安装位置：1-11AH开关柜一、铭牌资料二、绝缘电阻测量及工频耐压（MΩ）温度：15℃相对湿度：30%三、直流电阻（Ω）五、结论：合格试验日期：2012年10月9日系统名称：空压站循环水2#变压器安装位置：1-12AH开关柜一、铭牌资料三、直流电阻（Ω）四、变比检查五、结论：合格试验日期：2012年10月9日电流互感器试验报告系统名称：炉修及检修车间变压器安装位置：1-13AH开关柜一、铭牌资料三、直流电阻（Ω）四、变比检查五、结论：合格试验日期：2012年10月9日电流互感器试验报告系统名称：阳极组装2#变压器安装位置：1-14AH开关柜一、铭牌资料二、绝缘电阻测量及工频耐压（MΩ）温度：15℃相对湿度：30%三、直流电阻（Ω）五、结论：合格试验日期：2012年10月9日电流互感器试验报告系统名称：阳极组装2#中频炉变压器安装位置：1-15AH开关柜一、铭牌资料三、直流电阻（Ω）四、变比检查五、结论：合格试验日期：2012年10月9日电流互感器试验报告系统名称：阳极组装3#中频炉变压器安装位置：+16AH开关柜二、绝缘电阻测量及工频耐压（MΩ）温度：15℃相对湿度：30%三、直流电阻（Ω）五、结论：合格试验日期：2012年10月9日电流互感器试验报告系统名称：备用安装位置：+19AH开关柜一、铭牌资料三、直流电阻（Ω）四、变比检查五、结论：合格试验日期：2012年10月9日系统名称：备用安装位置：+20AH开关柜一、铭牌资料三、直流电阻（Ω）四、变比检查五、结论：合格试验日期：2012年10月9日系统名称：1#数码消弧及PT柜安装位置：+1-6AH五、结论试验日期：2012年10月9日系统名称：2#数码消弧及PT柜安装位置：+12AH五、结论试验日期：2012年10月9日二、绝缘电阻与变比误差温度：15℃相对湿度：30%三、结论试验日期：2012年10月9日三、结论试验日期：2012年10月9日一、铭牌二、绝缘电阻测试环境温度：13℃相对湿度：25%三、直流泄漏测试四、结论试验日期：2012.10.17一、铭牌二、绝缘电阻测试环境温度：13℃相对湿度：25%三、直流泄漏测试四、结论试验日期：2012.10.17一、铭牌二、绝缘电阻测试环境温度：13℃相对湿度：25%三、直流泄漏测试四、结论试验日期：2012.10.17一、铭牌二、绝缘电阻测试环境温度：13℃相对湿度：25%三、直流泄漏测试四、结论试验日期：2012.10.17一、铭牌二、绝缘电阻测试环境温度：13℃相对湿度：25%三、直流泄漏测试四、结论试验日期：2012.10.17系统名称：1#空压机安装位置：+1-3AH开关柜一、铭牌二、绝缘电阻测试环境温度：13℃相对湿度：25%三、直流泄漏测试四、结论试验日期：2012.10.17系统名称：3#空压机安装位置：+1-4AH开关柜一、铭牌二、绝缘电阻测试环境温度：13℃相对湿度：25%三、直流泄漏测试四、结论试验日期：2012.10.17一、铭牌二、绝缘电阻测试环境温度：13℃相对湿度：25%三、直流泄漏测试四、结论试验日期：2012.10.17一、铭牌二、绝缘电阻测试环境温度：13℃相对湿度：25%三、直流泄漏测试四、结论试验日期：2012.10.17一、铭牌二、绝缘电阻测试环境温度：13℃相对湿度：25%三、直流泄漏测试四、结论试验日期：2012.10.17一、铭牌二、绝缘电阻测试环境温度：13℃相对湿度：25%三、直流泄漏测试四、结论试验日期：2012.10.17一、铭牌二、绝缘电阻测试环境温度：13℃相对湿度：25%三、直流泄漏测试四、结论试验日期：2012.10.17。

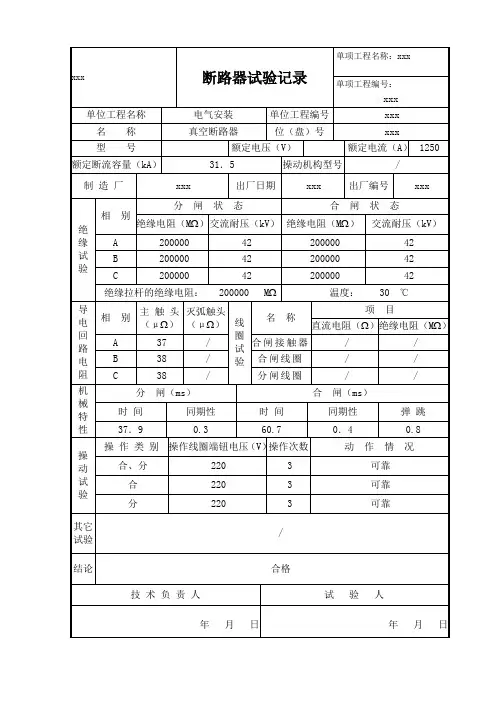

河南XX“2×660MW”机组工程6kV真空断路器试验报告编号：01-DT-002 第1页共59页安装地点#1机工作电源3 出厂编号C1109882型号VB-12/T4000-50 出厂日期2011.12额定电压12kV 额定电流4000A生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.1 5000分闸线圈60.1 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.3 42.1 42.7 分闸 (35-65) 40.1 40.8 40.5同期检查（≤2ms）合闸0.6 分闸0.7触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 10.2 10.4 10.2交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机工作电源6 出厂编号C1109881 型号VB-12/T4000-50 出厂日期2011.12 额定电压12kV 额定电流4000A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.2 5000分闸线圈60.5 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.9 42.8 42.5 分闸 (35-65) 40.1 40.4 40.2同期检查（≤2ms）合闸0.4 分闸0.3触头合闸弹跳时间（2ms）0.4 0.5 0.5 回路电阻(μΩ) 10.2 10.2 10.5交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机备用电源4 出厂编号C1109883 型号VB-12/T4000-50 出厂日期2011.12 额定电压12kV 额定电流4000A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.3 5000分闸线圈61.4 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.3 42.9 42.5 分闸 (35-65) 40.1 40.3 40.5同期检查（≤2ms）合闸0.6 分闸0.4触头合闸弹跳时间（2ms）0.5 0.6 0.4 回路电阻(μΩ) 10.4 10.5 10.9交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机备用电源7 出厂编号C1109884 型号VB-12/T4000-50 出厂日期2011.12 额定电压12kV 额定电流4000A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.8 5000分闸线圈61.2 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.4 回路电阻(μΩ) 10.3 10.5 10.3交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机B凝结水泵11 出厂编号C1109813型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.1 5000分闸线圈60.1 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.5 回路电阻(μΩ) 17.1 17.5 18.0交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机B循环水泵12 出厂编号C1109849型号VB-12/T1250-50 出厂日期2011.12试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.0 5000分闸线圈60.5 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.5 回路电阻(μΩ) 17.5 18.1 17.5交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机A凝结水泵13 出厂编号C1109853型号VB-12/T1250-50 出厂日期2011.12试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.8 5000分闸线圈60.4 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.5 回路电阻(μΩ) 17.5 18.0 17.6交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机B凝结水泵14 出厂编号C1109873型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.8 5000分闸线圈60.2 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.4 回路电阻(μΩ) 17.5 18.1 17.5交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A磨煤机15 出厂编号C1109870 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.1 5000分闸线圈60.8 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.5 回路电阻(μΩ) 17.5 18.0 17.6交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机电动给水泵16 出厂编号C1201802 型号VB-12/T1600-50 出厂日期2011.12 额定电压12kV 额定电流1600A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.5 5000分闸线圈61.0 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.5 回路电阻(μΩ) 17.8 18.0 17.9交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机C磨煤机22 出厂编号C1109848 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.2 5000分闸线圈60.4 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.4 回路电阻(μΩ) 18.1 17.7 17.7交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B磨煤机18 出厂编号C1109865 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.2 5000分闸线圈60.4 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.5 回路电阻(μΩ) 17.5 17.7 18.0交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机E磨煤机19 出厂编号C1109867 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.2 5000分闸线圈61.1 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.5 回路电阻(μΩ) 17.5 17.5 17.8交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机D磨煤机20 出厂编号C1109858 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.6 5000分闸线圈60.2 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.4 回路电阻(μΩ) 17.5 17.8 17.1交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A一次风机21 出厂编号C1109864 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.7 5000分闸线圈61.3 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.5 0.5 0.4 回路电阻(μΩ) 16.9 17.0 17.1交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机F磨煤机22 出厂编号C1109869 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.5 5000分闸线圈61.1 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.5 回路电阻(μΩ) 16.7 17.0 17.1交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A送风机23 出厂编号C1109877 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.4 5000分闸线圈60.9 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 17.5 17.0 17.4交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B一次风机24 出厂编号C1109860 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.0 5000分闸线圈61.3 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 16.7 17.0 17.3交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A引风机25 出厂编号C1109879 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.2 5000分闸线圈61.5 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.5 回路电阻(μΩ) 17.4 17.1 16.9交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B送风机26 出厂编号C1109874 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.4 5000分闸线圈61.6 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 17.5 17.5 17.4交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A吸收塔循环泵27 出厂编号C1109855 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.5 5000分闸线圈61.1 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 16.9 17.4 17.2交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B引风机28 出厂编号C1109874 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.4 5000分闸线圈61.6 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 17.5 17.7 17.6交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机C吸收塔循环泵29 出厂编号C1109863 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.1 5000分闸线圈60.2 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.5 回路电阻(μΩ) 17.5 18.0 17.3交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B吸收塔循环泵30 出厂编号C1109851 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.9 5000分闸线圈61.2 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.5 0.5 0.5 回路电阻(μΩ) 17.4 17.4 16.9交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A汽机变压器31 出厂编号C1109866 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.2 5000分闸线圈60.6 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.5 0.4 0.5 回路电阻(μΩ) 17.4 17.0 16.8交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机D吸收塔循环泵32 出厂编号C1109847 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.5 5000分闸线圈61.5 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.4 回路电阻(μΩ) 16.9 17.0 17.1交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A锅炉变压器33 出厂编号C1109876 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.1 5000分闸线圈61.6 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.5 回路电阻(μΩ) 17.5 17.4 17.6交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B汽机变压器34 出厂编号C1109857 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.0 5000分闸线圈60.9 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.5 0.5 0.5 回路电阻(μΩ) 16.9 16.9 17.0交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点6kV输煤A段电源（一）35 出厂编号C1109875 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.3 5000分闸线圈60.6 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.4 回路电阻(μΩ) 17.5 17.4 17.2交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B锅炉变压器36 出厂编号C1109868 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.2 5000分闸线圈61.5 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 17.5 17.3 17.3交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司。

高压真空断路器和成套设备的型式试验项目、参数及试验方法一、绝缘试验：（绝缘水平见表1）引用标准GB311.1–1997 高压输变电设备的绝缘配合GB/T16927.1-2011 高电压试验技术 第1部分：一般定义及试验要求 GB/T 11022-2011 高压开关设备和控制设备标准的共用技术要求 1、标准参考大气条件温度 t0=20℃ 压力 p0=101.3kPa 绝对湿度 h0=11g/m3本标准规定的额定耐受电压均为相应于标准参考大气条件下的数值。

2、正常使用条件本标准规定的额定耐受电压，适用于下列使用条件下运行的设备： a) 周围环境最高空气温度不超过40℃； b) 安装地点的海拔高度不超过1000m 。

3 、对周围环境空气温度高于40℃处的设备，其外绝缘在干燥状态下的试验电压应取本标准的额定耐 受电压值乘以温度校正因数K tK t =1+0.003 3（T —40）式中：T ——环境空气温度，℃。

4、 对用于海拔高于1 000m ，但不超过4 000m 处的设备的外绝缘及干式变压器的绝缘，海拔每升高100m ，绝缘强度约降低1%，在海拔不高于1 000m 的地点试验时，其试验电压应按本标准规定的额定耐受电压乘以海拔校正因数K a4101.11-⨯-=H K a式中：H ——设备安装地点的海拔高度，m 。

1、1min工频耐压试验开关设备和控制设备应该承受短时工频耐受电压试验，对每一试验条件，应该把试验电压升高到试验值维持1min。

应该进行干试验，对户外开关设备和控制设备还应进行湿试。

隔离断口可以按下述方法进行试验：1）、优选方法：这时加在两侧端子上的两个电压都不低于相对地耐受电压的三分之一；2）、替代方法：对额定电压低于72.5kV的金属封闭气体绝缘开关装置和任一电压的普通开关装置底架的对地电压不需要准确的调整，甚至可以把底架绝缘。

2、雷电冲击耐压试验开关设备和控制设备只应该在干燥状态下承受雷电冲击试验。

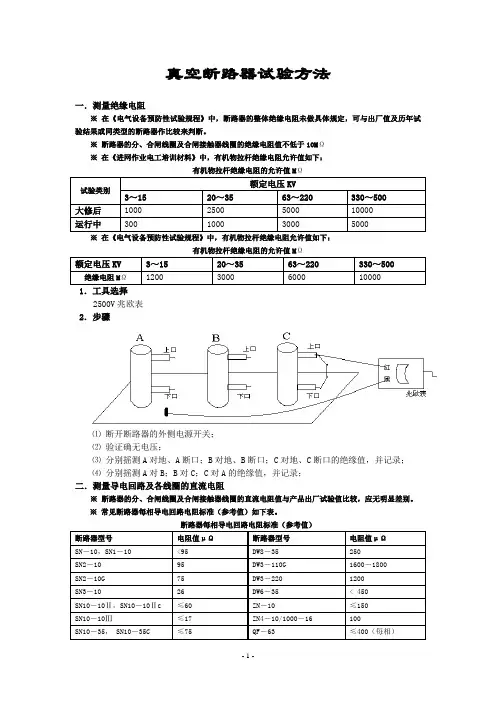

真空断路器试验方法一．测量绝缘电阻※在《电气设备预防性试验规程》中，断路器的整体绝缘电阻未做具体规定，可与出厂值及历年试验结果或同类型的断路器作比较来判断。

※断路器的分、合闸线圈及合闸接触器线圈的绝缘电阻值不低于10MΩ※在《进网作业电工培训材料》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ※在《电气设备预防性试验规程》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ2500V兆欧表2．步骤⑴断开断路器的外侧电源开关；⑵验证确无电压；⑶分别摇测A对地、A断口；B对地、B断口；C对地、C断口的绝缘值，并记录；⑷分别摇测A对B；B对C；C对A的绝缘值，并记录；二．测量导电回路及各线圈的直流电阻※断路器的分、合闸线圈及合闸接触器线圈的直流电阻值与产品出厂试验值比较，应无明显差别。

※常见断路器每相导电回路电阻标准（参考值）如下表。

断路器每相导电回路电阻标准（参考值）1．电流、电压表法※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶合上K；⑷先调好电流值，再接通mV表；⑸测量3次，求取平均值。

2．平衡电桥法（电桥用法见《进网作业电工培训教材》P320 ※测量时，电压引线尽量靠近触头侧；电流引线在电压线外侧，宜分开不宜重叠※直流双臂电桥法：1～10－5Ω及以下⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶连线；①被测电阻的电流端钮和电位端钮分别与电桥的对应端钮连接②靠近被测电阻的一对线接到电桥的电位端钮；③被测电阻的外侧的一对线接到电桥的电流端钮；⑷测量要尽快，因为测量工作电流较大。

三．交流耐压※导电部分对地耐压，在合闸状态下进行※断口耐压，在分闸状态下进行※若三相在同一箱体中，在进行一相试验时，非被试验相应与外壳一起接地断路器交流耐压试验电压标准1.工具选择Bs试验变压器；R1保护电阻；R2限流、阻尼电阻；G保护间隙（球隙）；A电流表；V电压表；LH电流互感器；Bx被试变压器2.试验接线图被试变压器各绕组短接，非被试绕组均短接接地。

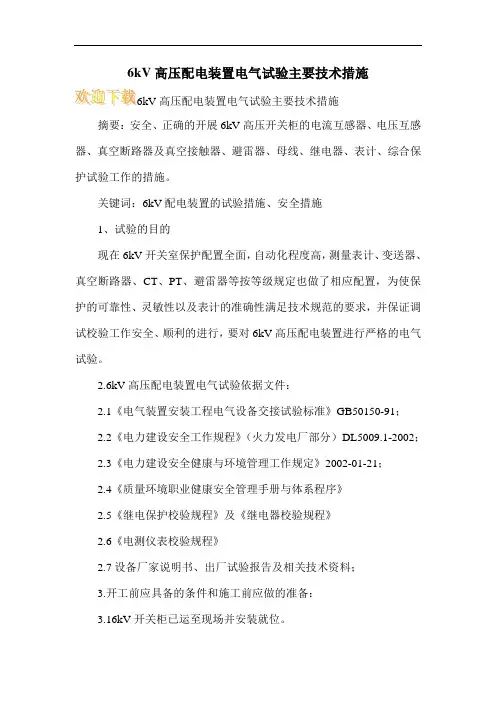

6kV高压配电装置电气试验主要技术措施
高压配电装置电气试验主要技术措施
摘要：安全、正确的开展6kV高压开关柜的电流互感器、电压互感器、真空断路器及真空接触器、避雷器、母线、继电器、表计、综合保护试验工作的措施。

关键词：6kV配电装置的试验措施、安全措施
1、试验的目的
现在6kV开关室保护配置全面，自动化程度高，测量表计、变送器、真空断路器、CT、PT、避雷器等按等级规定也做了相应配置，为使保护的可靠性、灵敏性以及表计的准确性满足技术规范的要求，并保证调试校验工作安全、顺利的进行，要对6kV高压配电装置进行严格的电气试验。

2.6kV高压配电装置电气试验依据文件：
2.1《电气装置安装工程电气设备交接试验标准》GB50150-91；
2.2《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002；
2.3《电力建设安全健康与环境管理工作规定》2002-01-21；
2.4《质量环境职业健康安全管理手册与体系程序》
2.5《继电保护校验规程》及《继电器校验规程》
2.6《电测仪表校验规程》
2.7设备厂家说明书、出厂试验报告及相关技术资料；
3.开工前应具备的条件和施工前应做的准备：
3.16kV开关柜已运至现场并安装就位。

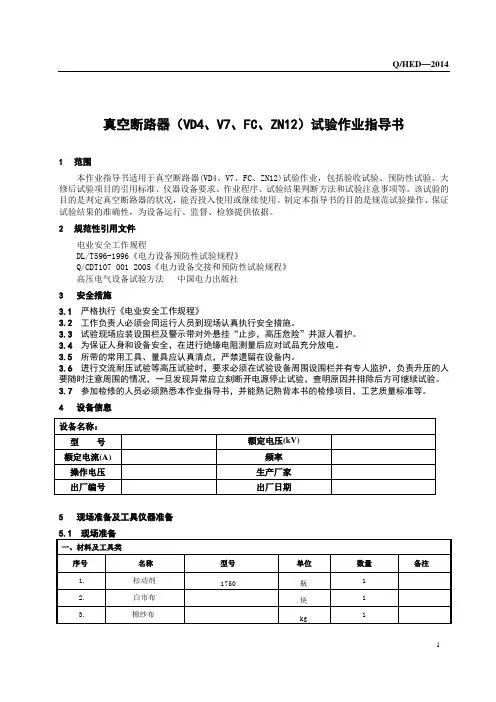

Q/HED—2014真空断路器（VD4、V7、FC、ZN12）试验作业指导书1范围本作业指导书适用于真空断路器(VD4、V7、FC、ZN12)试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

该试验的目的是判定真空断路器的状况，能否投入使用或继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气设备试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。

3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。

3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。

3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。

3.6进行交流耐压试验等高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

3.7参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

4设备信息5现场准备及工具仪器准备125.2 工作准备□ 工器具已准备完毕，材料、试验仪器已落实。

□ 作业文件已组织学习，工作组成员熟悉本作业指导书内容。

5.3 办理相关工作票 □ 检查验证工作票。

6 试验项目真空断路器试验包括以下试验项目： a) 真空断路器整体和断口间绝缘电阻。

b) 导电回路电阻。

c) 断路器机械特性其中包括合、分闸时间及同期性及合闸弹跳时间。

d) 合、分闸电磁铁的最低动作电压。

e) 断路器主回路对地、断口间耐压。

7试验工序及质量标准7.1 真空断路器整体和断口间绝缘电阻W1W2Q/HED —201437.1.1 试验目的□ 测量开关的绝缘电阻，目的在于初步检查开关内部是否受潮、老化。

真空断路器试验方法一．测量绝缘电阻※在《电气设备预防性试验规程》中，断路器的整体绝缘电阻未做具体规定，可与出厂值及历年试验结果或同类型的断路器作比较来判断。

※断路器的分、合闸线圈及合闸接触器线圈的绝缘电阻值不低于10MΩ※在《进网作业电工培训材料》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ试验类别额定电压KV3～15 20～35 63～220 330～500大修后1000 2500 5000 10000运行中300 1000 3000 5000 ※在《电气设备预防性试验规程》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ额定电压KV 3～15 20～35 63～220 330～500 绝缘电阻MΩ1200 3000 6000 100001．工具选择2500V兆欧表2．步骤⑴断开断路器的外侧电源开关；⑵验证确无电压；⑶分别摇测A对地、A断口；B对地、B断口；C对地、C断口的绝缘值，并记录；⑷分别摇测A对B；B对C；C对A的绝缘值，并记录；二．测量导电回路及各线圈的直流电阻※断路器的分、合闸线圈及合闸接触器线圈的直流电阻值与产品出厂试验值比较，应无明显差别。

※常见断路器每相导电回路电阻标准（参考值）如下表。

断路器每相导电回路电阻标准（参考值）断路器型号电阻值μΩ断路器型号电阻值μΩSN－10，SN1－10 <95 DW8－35 250SN2－10 95 DW3－110G 1600－1800SN2－10G 75 DW3－220 1200SN3－10 26 DW6－35 < 450SN10－10Ⅱ，SN10－10Ⅱc ≤60 ZN－10 ≤150SN10－10Ⅲ≤17 ZN4－10/1000－16 100SN10－35， SN10－35C ≤75 QF－63 ≤400（每相）SW2－35， SW2－35C <70 QF－110 ≤400（每相）SW3－35（额定电流600A）550 CN2－10（额定电流600A）250SW3－110 160 CN2－10（额定电流1000A）120SW3－110G 180 LW－220 ≤250SW4－220 600 ZN4－10K/11000－16 100SW6－110 180 KW1－110 150SW6－220（额定电流）450 KW1－220 400SW6－330，SW6－330I ≤600 KW2－220 170SW7－220 ≤190 KW3－110 45DW1－35 550 KW3－220 110DW2－110 800 KW4－110A 60DW2－220 1520 KW4－220，KW4－220A 130DW3－110 1100－1300 KW3－35 200 1．电流、电压表法※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶合上K；⑷先调好电流值，再接通mV表；⑸测量3次，求取平均值。

遵义江南能源供应有限责任公司电气试验报告真空断路器试验报告安装位置: 35kV郑场变电站运行编号: 10kV备用001生产厂家许继电气股份有限公司型号ZN63A（VS1）额定电压（kV）12 出厂编号20120024额定电流（A）630 额定开断短路电流（kA）25出厂日期2012.1 环境温度(℃) 8 1．绝缘电阻测量相别试验前(MΩ) 试验后(MΩ)整体断口整体断口A 2500 2500 2500 2500B 2500 2500 2500 2500C 2500 2500 2500 2500测量仪器TE3672 仪器编号080120012仪器精度5P 有效期2014.5 备注:1.使用2500V兆欧表；2.10kV断路器绝缘电阻应不小于300MΩ，35kV断路器绝缘电阻不小于1000MΩ。
