激光干涉仪原理及应用

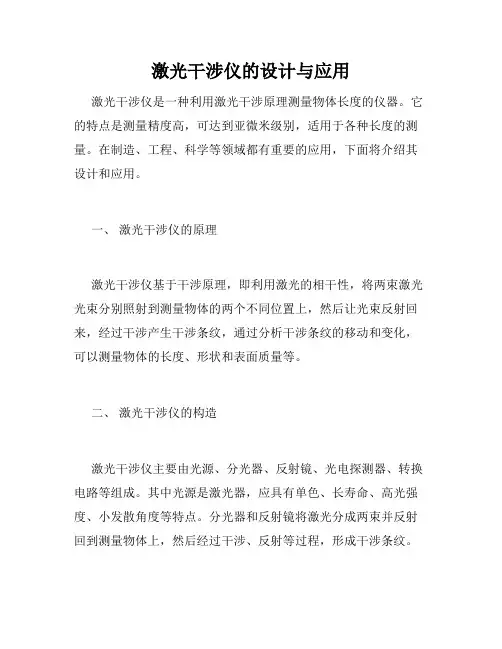

激光干涉仪的设计与应用激光干涉仪是一种利用激光干涉原理测量物体长度的仪器。

它的特点是测量精度高，可达到亚微米级别，适用于各种长度的测量。

在制造、工程、科学等领域都有重要的应用，下面将介绍其设计和应用。

一、激光干涉仪的原理激光干涉仪基于干涉原理，即利用激光的相干性，将两束激光光束分别照射到测量物体的两个不同位置上，然后让光束反射回来，经过干涉产生干涉条纹，通过分析干涉条纹的移动和变化，可以测量物体的长度、形状和表面质量等。

二、激光干涉仪的构造激光干涉仪主要由光源、分光器、反射镜、光电探测器、转换电路等组成。

其中光源是激光器，应具有单色、长寿命、高光强度、小发散角度等特点。

分光器和反射镜将激光分成两束并反射回到测量物体上，然后经过干涉、反射等过程，形成干涉条纹。

光电探测器可以将光电信号转换成电信号，然后经过转换电路放大、滤波、解调等处理，最终得到测量结果。

三、激光干涉仪的应用1.表面形貌测量激光干涉仪可以用于表面形貌测量，例如测量机械零件的平整度、光学元件的表面形状、生物医学材料的表面粗糙度等。

利用干涉技术可以获得高精度的表面高程和表面形状信息。

2.形变测量激光干涉仪也可用于测量物理量的变形，如应力、形变、位移等。

例如在建筑工程中可以利用激光干涉技术测量混凝土梁的挠度和伸缩变形，从而评估结构的安全性。

3.纳米测量激光干涉仪可用于纳米尺度测量，例如测量纳米材料的形貌、纳米粒子的大小等。

利用干涉技术可以获得高分辨率的纳米级别表征。

4.光学元件测试激光干涉仪还可以用于光学元件测试，例如测量透镜、反射镜、光栅等的曲率半径、折射率、相位等。

利用干涉技术可以获得高精度的光学参数信息。

四、其他需要注意的事项使用激光干涉仪时需要注意安全，避免对人眼造成伤害。

此外激光干涉仪的精度和灵敏度都较高，需要进行科学的校准和校验，避免因仪器误差而产生误报。

总之，激光干涉仪作为一种高精度的测量工具，可以在制造、科学、工程等领域有着广泛的应用。

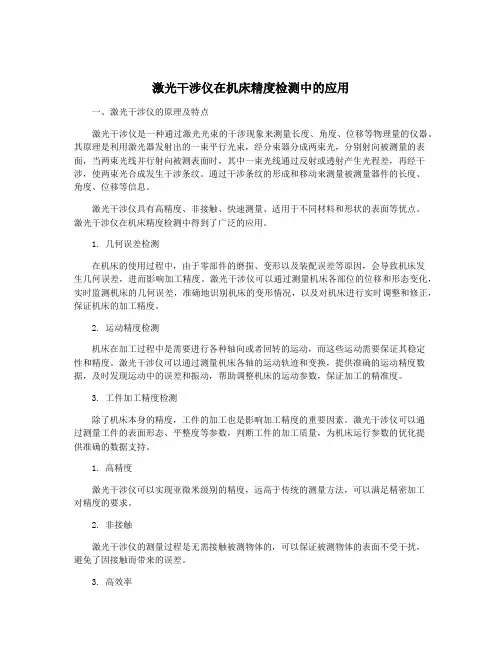

激光干涉仪在机床精度检测中的应用一、激光干涉仪的原理及特点激光干涉仪是一种通过激光光束的干涉现象来测量长度、角度、位移等物理量的仪器。

其原理是利用激光器发射出的一束平行光束，经分束器分成两束光，分别射向被测量的表面，当两束光线并行射向被测表面时，其中一束光线通过反射或透射产生光程差，再经干涉，使两束光合成发生干涉条纹。

通过干涉条纹的形成和移动来测量被测量器件的长度、角度、位移等信息。

激光干涉仪具有高精度、非接触、快速测量、适用于不同材料和形状的表面等优点。

激光干涉仪在机床精度检测中得到了广泛的应用。

1. 几何误差检测在机床的使用过程中，由于零部件的磨损、变形以及装配误差等原因，会导致机床发生几何误差，进而影响加工精度。

激光干涉仪可以通过测量机床各部位的位移和形态变化，实时监测机床的几何误差，准确地识别机床的变形情况，以及对机床进行实时调整和修正，保证机床的加工精度。

2. 运动精度检测机床在加工过程中是需要进行各种轴向或者回转的运动，而这些运动需要保证其稳定性和精度。

激光干涉仪可以通过测量机床各轴的运动轨迹和变换，提供准确的运动精度数据，及时发现运动中的误差和振动，帮助调整机床的运动参数，保证加工的精准度。

3. 工件加工精度检测除了机床本身的精度，工件的加工也是影响加工精度的重要因素。

激光干涉仪可以通过测量工件的表面形态、平整度等参数，判断工件的加工质量，为机床运行参数的优化提供准确的数据支持。

1. 高精度激光干涉仪可以实现亚微米级别的精度，远高于传统的测量方法，可以满足精密加工对精度的要求。

2. 非接触激光干涉仪的测量过程是无需接触被测物体的，可以保证被测物体的表面不受干扰，避免了因接触而带来的误差。

3. 高效率激光干涉仪的测量速度快，可以实现实时监测和测量，提高了机床精度的调整效率。

4. 适用性广激光干涉仪适用于各种不同材质和形状的表面，可以满足不同机床和工件的精度检测需求。

四、激光干涉仪在机床精度检测中的发展前景随着人工智能和大数据技术的发展，激光干涉仪将更加智能化、自动化，可以通过数据分析和处理，实现机床的智能维护和优化，进一步提高机床的稳定性和精度。

激光干涉仪原理及应用概述激光干涉仪的原理可以简单介绍为以下几个步骤：首先，激光器产生激光光束，通过光学系统使光束变得平行。

然后，光束被分成两束，一束作为参考光束，另一束作为测量光束。

参考光束被发送到一个参考反射镜上反射回来，而测量光束则被发送到被测物体上，然后反射回来。

参考光束和测量光束在一个光学平台上交汇，形成干涉条纹。

通过观察、记录和分析干涉条纹的形态变化，可以得到被测物体的表面形貌或者其他参数。

1.工业制造：激光干涉仪可以用于测量工件的平面度、圆度、直线度等形貌参数，用于质量控制和优化生产过程。

2.精密测量：激光干涉仪可以进行亚微米级的位移测量，被用于精密仪器的研发和生产。

3.表面形貌测量：激光干涉仪可以测量微观表面的凹凸及表面光滑度，广泛应用于材料科学、纳米科技等领域。

4.生物医学：激光干涉仪可以测量生物组织的变形、变量等参数，用于医学研究和医疗诊断。

5.振动分析：激光干涉仪可以对机械部件或振动体进行振动频率、幅度等参数的测量，用于机械工程的研究和调试。

激光干涉仪的应用还在不断拓展和发展，不仅可以实现高精度的测量，还可以配合其他技术如像散斑技术、数码图像处理等进行更精确的测量和分析。

此外，随着激光技术的发展，激光干涉仪的体积和成本也在不断降低，有助于其在各个领域的广泛应用。

总之，激光干涉仪作为一种高精度测量仪器，具有广泛的应用前景。

它可以实现精确测量、快速响应和非接触测量等特点，被用于各个领域的研究和应用。

随着技术的进一步发展，激光干涉仪将会在更多领域得到应用，为科学研究和工业生产提供更多的支持和解决方案。

激光干涉仪的原理和应用1. 引言激光干涉仪是一种利用激光的干涉现象测量物体形状、表面粗糙度等参数的高精度仪器。

本文将介绍激光干涉仪的原理和应用，并深入探讨其工作原理和常见的应用领域。

2. 原理激光干涉仪的原理基于激光的干涉现象。

当两束光波相遇时，若其光程差为整数倍的波长，两束光波会发生干涉。

激光干涉仪利用这个原理，通过测量干涉条纹的位置和形态来进行各种参数的测量。

3. 工作原理激光干涉仪的工作原理可以分为两个步骤：光路干涉和信号处理。

3.1 光路干涉激光干涉仪的光路干涉部分包含分束器、反射镜和待测物体。

激光通过分束器被分为两束光，一束经过反射镜反射后再次汇聚，另一束直接照射到待测物体上。

两束光再次汇聚形成干涉条纹，这些条纹可以用来测量待测物体的形状和表面特性。

3.2 信号处理激光干涉仪的信号处理部分主要包括光电探测器和信号分析处理装置。

光电探测器负责将干涉条纹转换为电信号，信号分析处理装置则对这些电信号进行处理和分析，提取出有用的信息。

4. 应用激光干涉仪具有高精度、非接触、快速测量等特点，在各个领域都有着广泛的应用。

4.1 表面形状测量激光干涉仪可以通过测量干涉条纹的位置和形态来获取物体的表面形状信息。

例如，在机械制造中，可以利用激光干涉仪来检测零件的平整度、平行度等参数；在地质勘探中，可以用激光干涉仪来测量地表起伏、地壳变形等。

4.2 表面粗糙度测量激光干涉仪还可以用于表面粗糙度的测量。

通过测量干涉条纹的密度和间距，可以确定物体表面的粗糙度。

这在材料科学、电子工程等领域都有着重要的应用。

4.3 精密测量激光干涉仪的高精度使得其在精密测量领域有着广泛应用。

例如，在光学制造过程中，可以利用激光干涉仪来测量光学元件的表面形状，保证其质量和精度；在纳米技术中，激光干涉仪可以用于测量微小尺寸的构造。

4.4 光学与激光实验研究在光学与激光实验研究中，激光干涉仪也扮演着重要角色。

利用激光干涉仪，可以研究光的干涉、衍射等现象，对光学原理进行深入理解。

激光干涉仪原理及应用
激光干涉仪是一种利用激光光束干涉现象进行测量和检测的仪器。

它利用激光的单色性、相干性和定向性等特点，通过激光光束的干涉现象来测量光线的相位和波前差，从而达到测量目的。

激光干涉仪的原理和应用都具有重要的科学研究价值和实际应用意义。

激光干涉仪的原理可以简单描述为：两束激光光束通过分束器分开，分别在一边经过样品（或目标物）后再次合并在一起，然后通过干涉物后进入光电探测器进行信号采集。

当两束光经过样品后的相位有差异时，就会产生干涉，形成干涉条纹。

通过观察和分析干涉条纹的变化，可以得到样品的相关信息，如形状、厚度、折射率等。

激光干涉仪的原理中，常见的有两种干涉方式，即自由空间干涉和光纤干涉。

自由空间干涉指的是激光光束在空气中进行干涉，可用于测量样品的曲率、平面度、倾斜度等参数。

而光纤干涉则是将激光光束传输到光纤中进行干涉，可用于对光纤的插入损耗、光纤传输的延迟等进行测量。

激光干涉仪的应用非常广泛。

首先，在科学研究中，激光干涉仪可用于测量光学元件的表面形貌，如透镜、棱镜等，以及光学薄膜的厚度和折射率。

其次，激光干涉仪在工业领域中也得到广泛应用，如测量金属工件的平面度、光滑度等，以及检测半导体器件的曲率、形状等。

此外，激光干涉仪还可用于测量纳米颗粒、生物细胞和薄膜等微小尺度的物体，应用于生物医学领域，如细胞生长的监测、精确测量等。

总之，激光干涉仪作为一种精密测量和检测仪器，在科学研究和工业应用中具有重要意义。

其原理的理解和应用的熟练掌握可推动光学测量和微纳技术的发展，为实现精确测量和控制提供基础和技术支持。

激光干涉仪测量距离和表面精度激光干涉仪是一种常用的精密测量仪器，可用于测量距离和表面精度。

通过利用光波的干涉现象，激光干涉仪能够实现高精度的测量。

本文将介绍激光干涉仪的原理、测量距离和表面精度的方法，以及激光干涉仪在不同领域中的应用。

激光干涉仪是基于光波的干涉现象进行测量的仪器。

光波的干涉是指两束或多束光波相遇时发生的波的叠加现象。

激光干涉仪通过将激光分成两束，一束作为参考光束，一束照射到待测物体上反射回来作为待测光束，再将两束光波进行干涉，通过测量干涉条纹的变化来获得距离和表面精度的信息。

激光干涉仪的测量距离的原理基于光波的干涉，利用干涉条纹的变化来获得物体到仪器的距离。

当两束光波相遇时，它们会发生干涉，干涉条纹的间距和形态会随着物体到仪器的距离的变化而改变。

通过测量干涉条纹的形态和间距的变化，激光干涉仪可以计算出物体到仪器的距离。

这种测量方法具有高精度和高分辨率的特点，适用于微小距离的测量。

激光干涉仪的测量表面精度的方法基于光波的干涉，利用干涉条纹的形态和间距来获得表面精度的信息。

当光波照射到物体表面时，由于表面的形态和光的反射特性的影响，干涉条纹的形态和间距会发生变化。

通过测量干涉条纹的形态和间距的变化，激光干涉仪可以计算出物体表面的精度。

这种测量方法具有高精度和高分辨率的特点，适用于表面平整度和粗糙度的测量。

激光干涉仪广泛应用于多个领域，如制造业、科学研究和地质勘探等。

在制造业中，激光干涉仪可用于检测零件的尺寸和形状，以及测量零件表面的精度。

在科学研究中，激光干涉仪可用于研究光学现象、材料的性质和微小物体的运动。

在地质勘探中，激光干涉仪可用于测量地表的高程和形态，以及探测地下的岩层和地下水位。

总结一下，激光干涉仪是一种常用的精密测量仪器，可用于测量距离和表面精度。

通过利用光波的干涉现象，激光干涉仪能够实现高精度的测量。

通过测量干涉条纹的形态和间距的变化，激光干涉仪可以计算出物体到仪器的距离和物体表面的精度。

激光干涉仪分类及应用一、概述激光干涉仪是一种光学仪器，利用激光干涉的原理来测量长度、角度、形状等物理量。

它被广泛应用于科学研究、工业制造、医学诊断等领域。

根据其原理和使用方式的不同，可以将激光干涉仪分为多种类型。

二、分类1. 干涉仪原理分类激光干涉仪可以根据其采用的干涉原理来进行分类：•束干涉仪：利用两个互相干扰的激光束，当两束光相遇时，产生干涉条纹，用于测量物体之间的形状、位置和尺寸。

•显微干涉仪：利用显微镜将被测物体分成若干区域，利用激光的光程差形成干涉条纹，可用于测量胶膜厚度、半导体芯片等微小尺寸物体的形状和表面粗糙度。

•波前干涉仪：利用激光周波变化的特性，测量光学元件透过光束的波前变化情况，用于测量光学元件精度和光学系统的成像质量。

•全息干涉仪：利用全息记录技术，将干涉条纹记录下来，并在还原光下投影出来，测量物体形状、表面形貌、变形、位移等。

2. 应用分类激光干涉仪可以根据其应用范围来进行分类：•光学加工：用于激光焊接、切割、打孔、表面处理等光学加工工艺。

•材料表征：用于测量材料的表面形貌、变形、膨胀系数、热膨胀系数等参数。

•基础研究：用于准确测量物理量，如长度、角度、形状等，尤其是在量子光学、非线性光学、太赫兹光学等领域有广泛应用。

•医学诊断：用于测量人体的视力、血流速度、角膜厚度等生物医学参数。

三、激光干涉仪在工业制造中的应用1. 光学加工激光干涉仪可以准确测量材料的表面形状和位置，可广泛应用于光学加工行业中。

例如，它可以用于激光切割机上的切割控制、钣金加工、电路板打孔、精密加工和微加工等。

2. 精密测量激光干涉仪可以实现高精度的测量，可广泛应用于工业制造行业中的质量检测、自动化控制、生产线监控等方面。

例如，它可以用于测量汽车车轮的径向跳动、轮毂的偏心度、液体流量、材料的热膨胀系数等等。

3. 热处理激光干涉仪可以用来监测温度，特别是在热处理过程中，它可以实时测量温度并做出相应的调整，从而确保制造出高质量的产品。

激光干涉仪测量原理激光干涉仪是一种基于干涉原理的测量仪器，主要用于测量长度、角度和平面度等。

它通过利用激光的干涉现象，实现高精度测量。

激光干涉仪有多种类型，包括腔长度干涉仪、双光束干涉仪和多光束干涉仪等。

激光干涉仪的原理基于干涉现象，即光的波动性质，当两束光线相遇时，在空间中形成干涉图案。

这个干涉图案的形状和光线的相位差有关，而相位差又与参考光线和测量光线的路径差有关。

在激光干涉仪中，激光器产生的强度稳定且单色的激光通过分束器被分成两束光线，一束作为参考光线，另一束被引导到待测物体上，形成测量光线。

当测量光线经过待测物体反射或透射后再次与参考光线相遇时，两束光线会发生干涉现象。

干涉现象会产生干涉条纹，这些条纹反映了两束光线间的相位差，从而反映了待测物体上的形状、位移或折射率等信息。

为了更好地观察干涉条纹，激光干涉仪通常使用干涉仪，例如迈克尔逊干涉仪或菲涅尔干涉仪。

在迈克尔逊干涉仪中，参考光线和测量光线分别通过反射镜和半透镜被反射或透射，然后再次相遇形成干涉条纹。

在菲涅尔干涉仪中，参考光线和测量光线分别通过透镜和透明棱镜后再次相遇。

为了测量待测物体的形状、位移或折射率等信息，需要通过改变参考光线和测量光线的光程差来修改干涉图样。

常见的方法是通过改变光程差来改变干涉环的位置或数量。

光程差可以通过调整反射镜或透镜的位置来实现。

通过测量干涉条纹的位置和数量的变化，可以获得待测物体的形状或位移的信息。

激光干涉仪具有高精度、高分辨率和快速响应的特点，因此被广泛应用于各种测量领域。

例如，激光干涉仪可用于测量长度、角度和平面度等机械工件的精度。

它还可以用于光学元件的制造和表面形貌的测量。

此外，激光干涉仪还可以应用于光学实验、光学校准和科学研究等领域。

总之，激光干涉仪是一种基于干涉原理的精密测量仪器。

它通过利用激光的干涉现象来实现高精度测量，并广泛应用于各种测量领域。

激光干涉仪在工业界和科学研究领域具有重要的应用价值。

简述激光干涉仪的基本原理及应用激光干涉仪的基本原理激光干涉仪是一种利用干涉现象测量物体形状、表面粗糙度和位移等参数的仪器。

它基于光的干涉原理，通过将激光分成两束，使得它们在空间中相互干涉产生干涉条纹。

根据干涉条纹的变化，可以获取物体表面的形状和位移信息。

以下是激光干涉仪的工作原理：1.激光发射：激光干涉仪使用一台激光器产生单一频率、单色性好的激光束。

2.光分束：激光束被一个分束器分成两束，分别称为参考光和测量光。

3.光路径的差异：参考光和测量光沿着不同路径到达物体表面，然后反射回来。

4.光的重合：参考光和测量光在空间中重合形成干涉条纹，这些条纹会展现出光程差的变化。

5.干涉条纹的检测：通过使用光电二极管或相机等光学检测器，可以观察和记录干涉条纹的变化。

6.数据处理：通过对记录的干涉条纹进行分析和处理，可以得到物体表面的形状、位移等参数。

激光干涉仪的应用激光干涉仪广泛应用于科学研究、工程技术和工业领域。

以下是一些常见的应用领域：1.表面形貌测量：激光干涉仪可以用来测量物体的表面形状和轮廓。

通过分析干涉条纹的密度和形态，可以获取物体表面的高程数据，从而实现对物体形貌的准确测量。

2.镜面反射测试：激光干涉仪可以用来测试镜面的反射质量。

通过分析镜面反射的干涉条纹，可以评估镜面的平整度、平行度等参数，从而判断镜面的质量。

3.光学元件定位：激光干涉仪可以用来定位光学元件，例如透镜、光栅等。

通过测量光学元件的位置和位移，可以实现准确的光学装配和校正。

4.振动分析：激光干涉仪可以用来分析物体的振动状态。

通过测量物体在不同时间点的位移，可以获得物体的振动频率、振幅等信息，从而进行振动分析和优化设计。

5.材料应力测试：激光干涉仪可以用来测试材料的应力分布。

通过测量材料表面的形变量，可以推断材料内部的应力分布状况，从而实现对材料力学性能的评估。

综上所述，激光干涉仪是一种重要的光学测量仪器，具有广泛的应用前景。

它通过利用激光的干涉现象，实现对物体形状、表面粗糙度和位移等参数的测量和分析。
