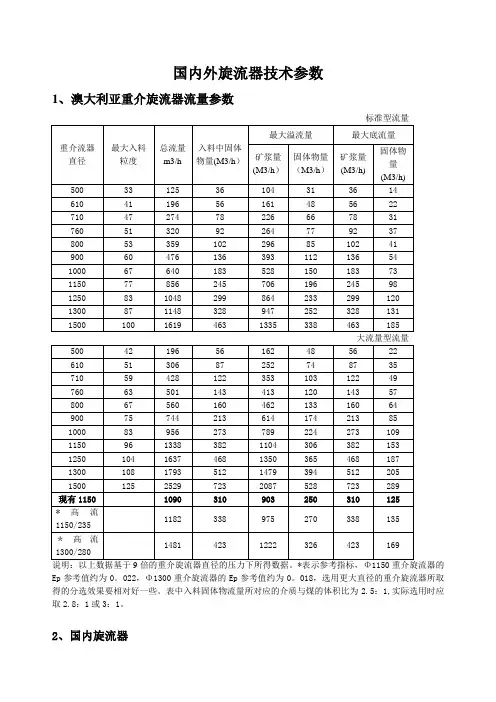

国内外旋流器技术参数1、澳大利亚重介旋流器流量参数说明：以上数据基于9倍的重介旋流器直径的压力下所得数据.＊表示参考指标，Φ1150重介旋流器的Ep参考值约为0.022，Φ1300重介旋流器的Ep参考值约为0.018,选用更大直径的重介旋流器所取得的分选效果要相对好一些。
表中入料固体物流量所对应的介质与煤的体积比为2。
5：1,实际选用时应取2.8:1或3：1。
2、国内旋流器2。
1无压给料三产品重介质旋流器原理三产品重介质旋流器是由一台圆筒—圆锥型旋流器与一台锥结合型旋流器串联而成。
筒型旋流器呈30°倾斜放置,在上部与筒-锥型旋流器相串接.介质由筒型旋流器下部沿切线方向给入，原煤则由上部中心管给入。
分选是从低密度进行，低密度的煤由第一段筒型旋流器的下部溢流管排出,中间产品由上部排出，沿切线方向进入第二段筒-锥型旋流器，在该处获得最终中煤和矸石。
从三产品旋流器的第一段不仅可以得到质量高的精煤和稀的重介质，而且可以有效地提高第二段的分选密度。
特点无压给料三产品重介质旋流器可用一种原始密度的悬浮液选出三种产品。
具有入料粒度上限高、处理能力大、分选效率高的特点。
使用无压给料大大简化了选煤厂的工艺配置,设备费用及投资及厂房投资均可大幅度降低。
同时无压给料，还降低了设备的运行费用。
适用范围高硫、较难选、难度和极难选原煤主要技术特征2。
2有压给料两产品重介质旋流器工作原理在重介质旋流器中的煤与矸石受重力与离心力的作用,当颗粒密度大于悬浮液密度时,所受作用力方向与离心加速度方向相同,颗粒在旋流器介质中做离心运动，集中在外层.由于干扰下沉作用，紧贴器壁的是大矸石，其次是中等粒度、小粒度矸石汇合形成螺旋运动的矸石带，当矿浆到达锥体部分时离心力急剧增加，形成明显颗粒带。
当颗粒密度小于悬浮液密度时，颗粒在旋流器中作向心运动，并集中在旋流器的中心轴附近，呈螺旋运动形成中煤和精煤带。
当煤浆运动到溢流管时，精煤和中煤被压向溢流管，在此处由于溢流管底部的涡流作用发生了二次分选。

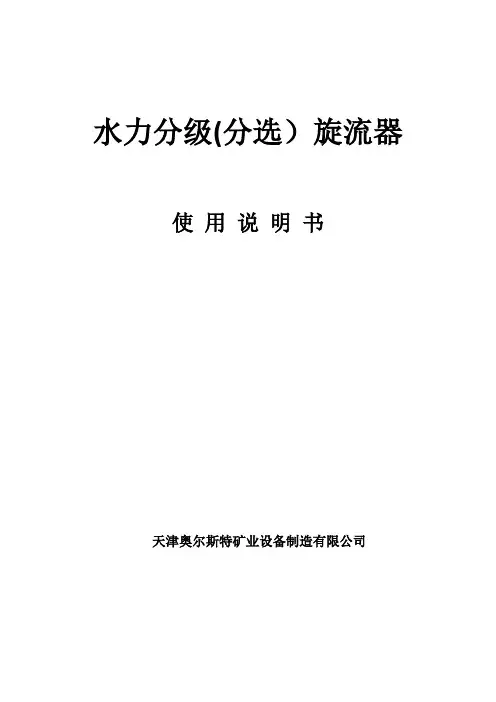

水力分级(分选）旋流器使用说明书天津奥尔斯特矿业设备制造有限公司工作原理:矿浆在一定压力（0.1-0。
18Mpa）作用下沿渐开线方向进入旋流器,在离心力作用下,大颗粒被抛向器壁随外旋流向下运动，从下部沉沙口排出，细颗粒被带到中心随内旋流向上运动，从上部溢流口排出.结构特点和技术参数：1、结构特点:该型号的旋流器采用渐开线给料方式，锥体多段结构，整体结构紧凑，占地面积少，安装检修方便。
2、技术参数:(1)水力旋流器公称直径(㎜)：450(2）旋流器材质: 内衬高铝陶瓷（3）锥度：20°(4)入料管直径（㎜): 135(5）溢流管直径（㎜）：180(6）底流口直径（㎜）：70¸80、90 最小55(7）工作压力(Mpa): 0。
10～0。
18(8)入料浓度（g/L): 30～350（9)处理能力(m3/h)：190—320(10）入料粒度（㎜): 0-6旋流器的安装:1、整体吊运至安装位置，用螺栓把旋流器固定牢固.2、将旋流器的入料管、溢流出料管与相关的管路进行法兰连接。
旋流器的调试及操作：1、在开始试车前，检查旋流器和各管路连接是否牢固，以免有漏泄现象发生；清除各管路及箱体内杂物，防止堵塞；阀门是否完全开启（旋塞阀旋体顶端的红线与旋流器进料管平行）或完全关闭（备用旋流器).2、在正式带料运行工作前，先用清水试运行，检查各连接部位是否有漏泄现象,给料压力是否正常。
3、在系统清水试运行合格后，进行带料运行，此时应先观看压力表显示是否正常，如果压力表指针大幅度波动,证明给料中有空气介入，即料池液位低泵打空所至；压力低给料不足旋流器也不能正常有效工作。
4、每台旋流器标准配置三种规格的底流口,在具体生产中应根据物料特性进行选用，使其达到最佳分级浓缩效果。
注意事项：1、防止旋流器的堵塞，料池应有防止粗料（大于6㎜)和杂物进入的设施。
2、停止工作时,及时将管路和料池清空,以防止因矿浆的沉淀或者浓度过高而影响再次使用。

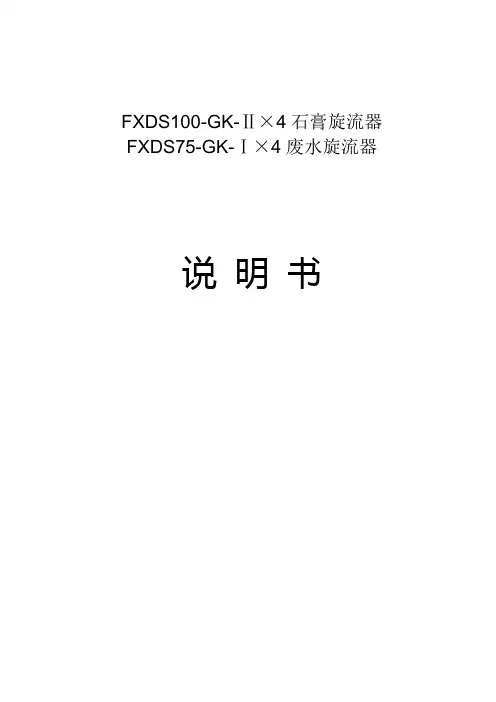

FXDS100-GK-Ⅱ×4石膏旋流器FXDS75-GK-Ⅰ×4废水旋流器说明书威海市海王旋流器有限公司WEIHAI HAIWANG HYDROCYCLONE Co., Ltd Tel*************Fax*************E-mail : **************一、设备说明1. 用途: 分级、浓缩2.旋流子结构特点：(1)旋流子采用钢壳内衬耐磨KM抗磨陶瓷复合材料制作。
整机具有耐磨性强、不易老化、不发生锈蚀等特点。
KM抗磨陶瓷复合材料具有优良的耐高温性能——可以在-250C～1500C之间正常使用；还具有优异的耐酸、碱、油性能，不易老化，不发生锈蚀。
(2)给矿口的形状采用渐开线进料，有利于提高旋流子分级效率。
(3)合理的流道结构、光滑的内表面、尽可能少的泄露点等，使得旋流子分级效果好，安装简单，维修方便。
(4)根据工艺流程需要，经计算和试验确定适当的溢流管径和底流口径，如不在常规范围内，可直接向海王公司订购。
3.旋流器结构特点（1）旋流器是由旋流子组成的组合式旋流器，采用矿浆分配器集中进料，有利于进入各旋流子的矿浆保持均衡的压力，从而保证各旋流子的正常工作。
（2）旋流器主要由以下几部分组成:①矿浆分配器②旋流子③溢流箱④底流箱⑤支架。
（3）矿浆分配器设计合理，保证各单体旋流子工作状态完全一致，溢流粒度组成稳定；溢流箱、底流箱角度设计合理，有利于溢流、底流顺利排出，且不发生喷溅。
（4）旋流子通过隔膜阀倾斜安装在径向圆柱式料浆分配器上。
旋流子溢流汇流到溢流箱经溢流总管排出，旋流子底流汇流到倾斜式底流箱经底流总管排出。
整体结构紧凑、安装方便、处理能力大。
（5）旋流器中各旋流子通过阀门控制，进料总管上安装有压力表，可以通过压力表读数调整工作状态及判断旋流子运行状态。
二、设备安装1、旋流器整体吊装，固定在基础上使用。
2、设备安装时，所有紧固件必须拧紧，旋流子的基座板放置牢固平稳。
FX350-GT×16旋流器组说明书PRODUCTS MANUAL OFFX350-GT×16 TYPE HYDROCYCLONES威海市海王旋流器有限公司WEIHAI HAIWANG HYDROCYCLONE Co., Ltd Tel*************Fax*************E-mail : **************一、设备说明1. 用途:浓缩、分级2.工作原理：给料料浆在压力作用下沿渐开线方向进入旋流器，在离心力场作用下，大颗粒随外旋流向下运动，从下部底流口得到粒度粗的底流产物，细颗粒随内旋流向上运动，从上部溢流管得到粒度细的溢流产物。
3.FX350-GT旋流器技术规范及结构特点：A:技术规范B:结构特点(1)旋流器采用钢壳内衬耐磨高铝陶瓷制作，耐流体磨蚀，整机具有耐磨性强、不易老化、不发生锈蚀等特点。
(2)旋流器溢流弯管采用内衬KM抗磨复合材料制作，延长了旋流器的整体使用寿命。
(3)合理的流道结构、光滑的内表面、尽可能少的泄露点等，使得水力旋流器分级效果好，安装简单，维修方便。
(4)根据工艺流程需要，经计算和试验确定适当的溢流管径和底流口径，如不在常规范围内，可直接向海王公司订购。
4.旋流器组主要技术规格及结构特点A:技术规范旋流器直径：Φ350mm旋流器台数：16给矿总管径：DN350mm溢流总管径：DN500mm沉砂总管径：2-DN350mm处理量：1300m3/h分离粒度：150～250μm进料压力：0.10～0.13MPa外形尺寸（L×W×H）：4880×4880×3550mmB:结构特点(1)FX350-GT×16型旋流器组采用矿浆分配器集中进料，有利于进入各旋流器的矿浆保持均衡的压力，从而保证各旋流器的正常工作。
(2)旋流器组主要由以下几部分组成:①矿浆分配器、②旋流器、③溢流箱、④底流箱、⑤操作平台、扶梯及支架等。

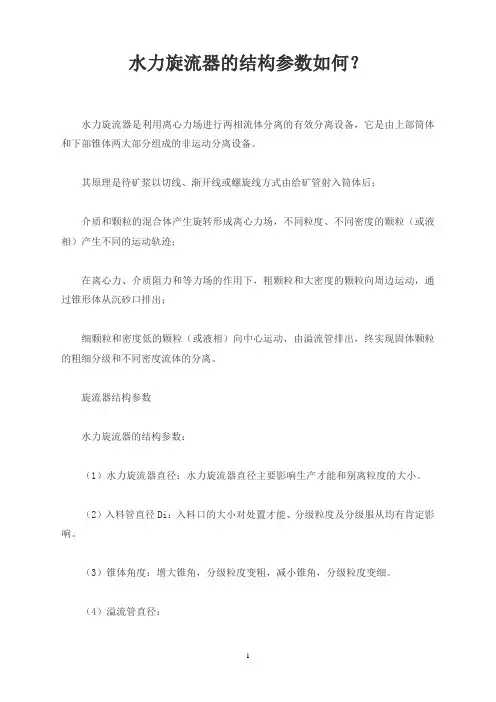

水力旋流器的结构参数如何？水力旋流器是利用离心力场进行两相流体分离的有效分离设备，它是由上部筒体和下部锥体两大部分组成的非运动分离设备。
其原理是待矿浆以切线、渐开线或螺旋线方式由给矿管射入筒体后；介质和颗粒的混合体产生旋转形成离心力场，不同粒度、不同密度的颗粒（或液相）产生不同的运动轨迹；在离心力、介质阻力和等力场的作用下，粗颗粒和大密度的颗粒向周边运动，通过锥形体从沉砂口排出；细颗粒和密度低的颗粒（或液相）向中心运动，由溢流管排出，终实现固体颗粒的粗细分级和不同密度流体的分离。
旋流器结构参数水力旋流器的结构参数：（1）水力旋流器直径：水力旋流器直径主要影响生产才能和别离粒度的大小。
（2）入料管直径Di：入料口的大小对处置才能、分级粒度及分级服从均有肯定影响。
（3）锥体角度：增大锥角，分级粒度变粗，减小锥角，分级粒度变细。
（4）溢流管直径：增大溢流管直径，溢流量增大，溢流粒度变粗，底流中细粒级减少，底流浓度添加。
（5）溢流管插入深度：溢流管插入深度是溢流管插入到旋流器内部一节长度，指的是溢流管底部到旋流器顶盖的间隔。
减小溢流管插入深度，分级粒度变细；增大溢流管插入深度，分级粒度变粗。
（6）溢流管壁厚：研讨表明：溢流管壁厚添加，能够在某种水平上进步旋流器的别离服从；并低落其内部能量丧失，并且还能进步水力旋流器的生产才能。
（7）进料口断面尺寸：进料口的外形和尺寸对其生产才能、别离服从等产业目标有紧张的影响。
进料口的作用主要是将作直线活动的液流在柱段进口处变化为圆周活动。
进料口按照截面外形能够分为圆形和矩形两种。
（8）底流口直径（d）：底流口直径增大，分级粒度变细，底流口直径减小，分级粒度变粗。
（9）内表面粗糙度及拆卸精度：水力旋流器的内表面粗糙度及拆卸精度对其生产才能、别离服从等功能参数的影响较小；但是在生产实践及研讨发明，水力旋流器的内表面内衬鑫海耐磨橡胶，耐磨防腐，比较润滑，将会增大流动阻力；同时别离服从也有所添加，同时接纳较粗糙内壁的水力旋流器，其流动阻力将会低落，同时底流量增大。
国内外旋流器技术参数1、澳大利亚重介旋流器流量参数说明：以上数据基于9倍的重介旋流器直径的压力下所得数据。
*表示参考指标，Φ1150重介旋流器的Ep参考值约为0。
022，Φ1300重介旋流器的Ep参考值约为0。
018，选用更大直径的重介旋流器所取得的分选效果要相对好一些。
表中入料固体物流量所对应的介质与煤的体积比为2.5：1,实际选用时应取2.8：1或3：1。
2、国内旋流器2.1无压给料三产品重介质旋流器原理三产品重介质旋流器是由一台圆筒-圆锥型旋流器与一台锥结合型旋流器串联而成。
筒型旋流器呈30°倾斜放置，在上部与筒-锥型旋流器相串接。
介质由筒型旋流器下部沿切线方向给入，原煤则由上部中心管给入。
分选是从低密度进行，低密度的煤由第一段筒型旋流器的下部溢流管排出，中间产品由上部排出，沿切线方向进入第二段筒—锥型旋流器，在该处获得最终中煤和矸石。
从三产品旋流器的第一段不仅可以得到质量高的精煤和稀的重介质，而且可以有效地提高第二段的分选密度。
特点无压给料三产品重介质旋流器可用一种原始密度的悬浮液选出三种产品。
具有入料粒度上限高、处理能力大、分选效率高的特点。
使用无压给料大大简化了选煤厂的工艺配置，设备费用及投资及厂房投资均可大幅度降低.同时无压给料，还降低了设备的运行费用。
适用范围高硫、较难选、难度和极难选原煤主要技术特征2.2有压给料两产品重介质旋流器工作原理在重介质旋流器中的煤与矸石受重力与离心力的作用,当颗粒密度大于悬浮液密度时，所受作用力方向与离心加速度方向相同,颗粒在旋流器介质中做离心运动，集中在外层。
由于干扰下沉作用,紧贴器壁的是大矸石,其次是中等粒度、小粒度矸石汇合形成螺旋运动的矸石带，当矿浆到达锥体部分时离心力急剧增加，形成明显颗粒带。
当颗粒密度小于悬浮液密度时，颗粒在旋流器中作向心运动，并集中在旋流器的中心轴附近，呈螺旋运动形成中煤和精煤带。
当煤浆运动到溢流管时，精煤和中煤被压向溢流管，在此处由于溢流管底部的涡流作用发生了二次分选。

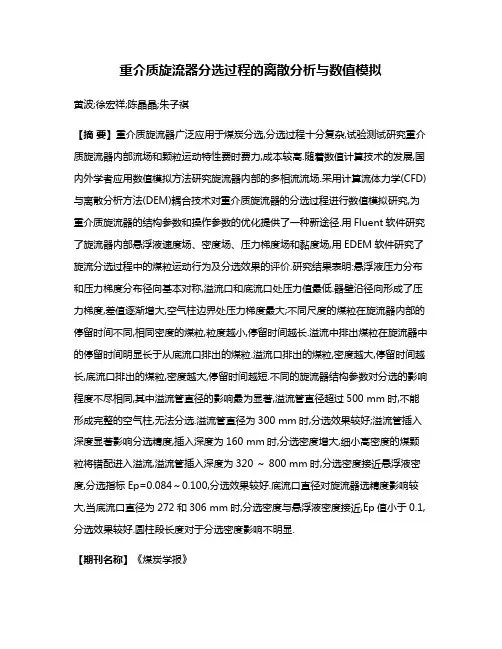

重介质旋流器分选过程的离散分析与数值模拟黄波;徐宏祥;陈晶晶;朱子祺【摘要】重介质旋流器广泛应用于煤炭分选,分选过程十分复杂,试验测试研究重介质旋流器内部流场和颗粒运动特性费时费力,成本较高.随着数值计算技术的发展,国内外学者应用数值模拟方法研究旋流器内部的多相流流场.采用计算流体力学(CFD)与离散分析方法(DEM)耦合技术对重介质旋流器的分选过程进行数值模拟研究,为重介质旋流器的结构参数和操作参数的优化提供了一种新途径.用Fluent软件研究了旋流器内部悬浮液速度场、密度场、压力梯度场和黏度场,用EDEM软件研究了旋流分选过程中的煤粒运动行为及分选效果的评价.研究结果表明:悬浮液压力分布和压力梯度分布径向基本对称,溢流口和底流口处压力值最低.器壁沿径向形成了压力梯度,差值逐渐增大,空气柱边界处压力梯度最大;不同尺度的煤粒在旋流器内部的停留时间不同,相同密度的煤粒,粒度越小,停留时间越长.溢流中排出煤粒在旋流器中的停留时间明显长于从底流口排出的煤粒.溢流口排出的煤粒,密度越大,停留时间越长,底流口排出的煤粒,密度越大,停留时间越短.不同的旋流器结构参数对分选的影响程度不尽相同,其中溢流管直径的影响最为显著,溢流管直径超过500 mm时,不能形成完整的空气柱,无法分选.溢流管直径为300 mm时,分选效果较好;溢流管插入深度显著影响分选精度,插入深度为160 mm时,分选密度增大,细小高密度的煤颗粒将错配进入溢流,溢流管插入深度为320 ～ 800 mm时,分选密度接近悬浮液密度,分选指标Ep=0.084～0.100,分选效果较好.底流口直径对旋流器选精度影响较大,当底流口直径为272和306 mm时,分选密度与悬浮液密度接近,Ep值小于0.1,分选效果较好.圆柱段长度对于分选密度影响不明显.【期刊名称】《煤炭学报》【年(卷),期】2019(044)004【总页数】8页(P1216-1223)【关键词】重介质旋流器;多相流;分选;CFD;DEM【作者】黄波;徐宏祥;陈晶晶;朱子祺【作者单位】中国矿业大学(北京)化学与环境工程学院,北京100083;中国矿业大学(北京)化学与环境工程学院,北京100083;中国矿业大学(北京)化学与环境工程学院,北京100083;中国矿业大学化工学院,江苏徐州221116【正文语种】中文【中图分类】TD922重介质旋流器广泛用于煤炭的分选，具有分选精度高、处理量大的特点。
国内外旋流器技术参数1、澳大利亚重介旋流器流量参数说明：以上数据基于9倍的重介旋流器直径的压力下所得数据。
*表示参考指标，①1150重介旋流器的Ep参考值约为0.022，①1300重介旋流器的Ep参考值约为0.018，选用更大直径的重介旋流器所取得的分选效果要相对好一些。
表中入料固体物流量所对应的介质与煤的体积比为 2.5 : 1 ,实际选用时应取2.8 : 1 或3: 1。
2、国内旋流器2.1无压给料三产品重介质旋流器原理三产品重介质旋流器是由一台圆筒-圆锥型旋流器与一台锥结合型旋流器串联而成。
筒型旋流器呈30。
倾斜放置，在上部与筒-锥型旋流器相串接。
介质由筒型旋流器下部沿切线方向给入，原煤则由上部中心管给入。
分选是从低密度进行，低密度的煤由第一段筒型旋流器的下部溢流管排出，中间产品由上部排出，沿切线方向进入第二段筒-锥型旋流器，在该处获得最终中煤和矸石。
从三产品旋流器的第一段不仅可以得到质量高的精煤和稀的重介质，而且可以有效地提高第二段的分选密度。
特点无压给料三产品重介质旋流器可用一种原始密度的悬浮液选出三种产品。
具有入料粒度上限高、处理能力大、分选效率高的特点。
使用无压给料大大简化了选煤厂的工艺配置，设备费用及投资及厂房投资均可大幅度降低。
同时无压给料，还降低了设备的运行费用。
适用范围高硫、较难选、难度和极难选原煤有压给料两产品重介质旋流器工作原理在重介质旋流器中的煤与矸石受重力与离心力的作用，当颗粒密度大于悬浮液密度时，所受作用力方向与离心加速度方向相同，颗粒在旋流器介质中做离心运动，集中在外层。
由于干扰下沉作用，紧贴器壁的是大矸石，其次是中等粒度、小粒度矸石汇合形成螺旋运动的矸石带，当矿浆到达锥体部分时离心力急剧增加，形成明显颗粒带。
当颗粒密度小于悬浮液密度时，颗粒在旋流器中作向心运动，并集中在旋流器的中心轴附近，呈螺旋运动形成中煤和精煤带。
当煤浆运动到溢流管时，精煤和中煤被压向溢流管，在此处由于溢流管底部的涡流作用发生了二次分选。

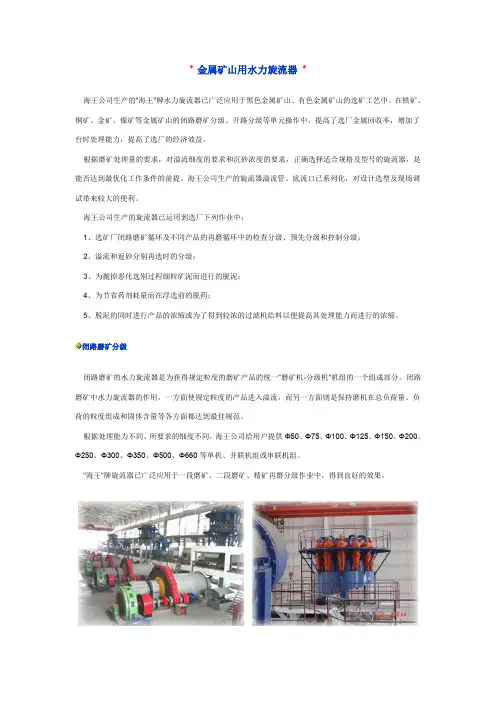

*金属矿山用水力旋流器*海王公司生产的"海王"牌水力旋流器已广泛应用于黑色金属矿山、有色金属矿山的选矿工艺中。
在铁矿、铜矿、金矿、镍矿等金属矿山的闭路磨矿分级、开路分级等单元操作中，提高了选厂金属回收率，增加了台时处理能力，提高了选厂的经济效益。
根据磨矿处理量的要求，对溢流细度的要求和沉砂浓度的要求，正确选择适合规格及型号的旋流器，是能否达到最优化工作条件的前提。
海王公司生产的旋流器溢流管、底流口已系列化，对设计选型及现场调试带来较大的便利。
海王公司生产的旋流器已运用到选厂下列作业中：1、选矿厂闭路磨矿循环及不同产品的再磨循环中的检查分级、预先分级和控制分级；2、溢流和返砂分别再选时的分级；3、为抛掉恶化选别过程细粒矿泥而进行的脱泥；4、为节省药剂耗量而在浮选前的脱药；5、脱泥的同时进行产品的浓缩或为了得到较浓的过滤机给料以便提高其处理能力而进行的浓缩。
闭路磨矿分级闭路磨矿的水力旋流器是为获得规定粒度的磨矿产品的统一"磨矿机-分级机"机组的一个组成部分。
闭路磨矿中水力旋流器的作用，一方面使规定粒度的产品进入溢流，而另一方面则是保持磨机在总负荷量、负荷的粒度组成和固体含量等各方面都达到最佳规范。
根据处理能力不同、所要求的细度不同，海王公司给用户提供Φ50、Φ75、Φ100、Φ125、Φ150、Φ200、Φ250、Φ300、Φ350、Φ500、Φ660等单机、并联机组或串联机组。
"海王"牌旋流器已广泛应用于一段磨矿、二段磨矿、精矿再磨分级作业中，得到良好的效果。
闭路矿用旋流器精矿再磨用旋流器尾矿充填与筑坝选矿厂尾矿送往尾矿库，尾矿中小于37μm的细砂不宜作为尾矿筑坝的材料。
使用旋流器分级后，粗粒尾矿留在坝体部位，细粒级向尾矿池的尾部运动，细粒矿浆在流动过程中也自然分级，稀而细的尾矿流动过程中也自然分级，在尾矿库的尾部则有一段是澄清水区，可作为回水利用。
FXDS100-GK-Ⅱ×4石膏旋流器FXDS75-GK-Ⅰ×4废水旋流器说明书威海市海王旋流器有限公司WEIHAI HAIWANG HYDROCYCLONE Co., Ltd Tel*************Fax*************E-mail : **************一、设备说明1. 用途: 分级、浓缩2.旋流子结构特点：(1)旋流子采用钢壳内衬耐磨KM抗磨陶瓷复合材料制作。
整机具有耐磨性强、不易老化、不发生锈蚀等特点。
KM抗磨陶瓷复合材料具有优良的耐高温性能——可以在-250C～1500C之间正常使用；还具有优异的耐酸、碱、油性能，不易老化，不发生锈蚀。
(2)给矿口的形状采用渐开线进料，有利于提高旋流子分级效率。
(3)合理的流道结构、光滑的内表面、尽可能少的泄露点等，使得旋流子分级效果好，安装简单，维修方便。
(4)根据工艺流程需要，经计算和试验确定适当的溢流管径和底流口径，如不在常规范围内，可直接向海王公司订购。
3.旋流器结构特点（1）旋流器是由旋流子组成的组合式旋流器，采用矿浆分配器集中进料，有利于进入各旋流子的矿浆保持均衡的压力，从而保证各旋流子的正常工作。
（2）旋流器主要由以下几部分组成:①矿浆分配器②旋流子③溢流箱④底流箱⑤支架。
（3）矿浆分配器设计合理，保证各单体旋流子工作状态完全一致，溢流粒度组成稳定；溢流箱、底流箱角度设计合理，有利于溢流、底流顺利排出，且不发生喷溅。
（4）旋流子通过隔膜阀倾斜安装在径向圆柱式料浆分配器上。
旋流子溢流汇流到溢流箱经溢流总管排出，旋流子底流汇流到倾斜式底流箱经底流总管排出。
整体结构紧凑、安装方便、处理能力大。
（5）旋流器中各旋流子通过阀门控制，进料总管上安装有压力表，可以通过压力表读数调整工作状态及判断旋流子运行状态。
二、设备安装1、旋流器整体吊装，固定在基础上使用。
2、设备安装时，所有紧固件必须拧紧，旋流子的基座板放置牢固平稳。
*金属矿山用水力旋流器*海王公司生产的"海王"牌水力旋流器已广泛应用于黑色金属矿山、有色金属矿山的选矿工艺中。
在铁矿、铜矿、金矿、镍矿等金属矿山的闭路磨矿分级、开路分级等单元操作中，提高了选厂金属回收率，增加了台时处理能力，提高了选厂的经济效益。
根据磨矿处理量的要求，对溢流细度的要求和沉砂浓度的要求，正确选择适合规格及型号的旋流器，是能否达到最优化工作条件的前提。
海王公司生产的旋流器溢流管、底流口已系列化，对设计选型及现场调试带来较大的便利。
海王公司生产的旋流器已运用到选厂下列作业中：1、选矿厂闭路磨矿循环及不同产品的再磨循环中的检查分级、预先分级和控制分级；2、溢流和返砂分别再选时的分级；3、为抛掉恶化选别过程细粒矿泥而进行的脱泥；4、为节省药剂耗量而在浮选前的脱药；5、脱泥的同时进行产品的浓缩或为了得到较浓的过滤机给料以便提高其处理能力而进行的浓缩。
闭路磨矿分级闭路磨矿的水力旋流器是为获得规定粒度的磨矿产品的统一"磨矿机-分级机"机组的一个组成部分。
闭路磨矿中水力旋流器的作用，一方面使规定粒度的产品进入溢流，而另一方面则是保持磨机在总负荷量、负荷的粒度组成和固体含量等各方面都达到最佳规范。
根据处理能力不同、所要求的细度不同，海王公司给用户提供Φ50、Φ75、Φ100、Φ125、Φ150、Φ200、Φ250、Φ300、Φ350、Φ500、Φ660等单机、并联机组或串联机组。
"海王"牌旋流器已广泛应用于一段磨矿、二段磨矿、精矿再磨分级作业中，得到良好的效果。
闭路矿用旋流器精矿再磨用旋流器尾矿充填与筑坝选矿厂尾矿送往尾矿库，尾矿中小于37μm的细砂不宜作为尾矿筑坝的材料。
使用旋流器分级后，粗粒尾矿留在坝体部位，细粒级向尾矿池的尾部运动，细粒矿浆在流动过程中也自然分级，稀而细的尾矿流动过程中也自然分级，在尾矿库的尾部则有一段是澄清水区，可作为回水利用。
2021年07月【威海市海王旋流器有限公司】中国中标统计分析
根据中招查的统计，2021年07月中国威海市海王旋流器有限公司中标事件量为12次，相对于2020年07月同比上升33.0%。
截至2021年07月月末，本年度中国威海市海王旋流器有限公司中标事件总量为91次，相对于2020年07月累计同比上升52.0%。
2020年08月到2021年07月在威海市海王旋流器有限公司中标事件信息中出现总次数排名前十的关键词为：旋流器、能源、矿业、物资、计量、备件、配件、国电、信访、外文。
从地域角度看，2021年07月威海市海王旋流器有限公司中国的中标事件主要集中在：山东省、云南省、内蒙古自治区、宁夏回族自治区、山西省、新疆维吾尔自治
区、湖北省、贵州省。
2021年07月，威海市海王旋流器有限公司中标事件信息中出现总次数相比上月上升幅度最高的十个关键词包括：配件、备件、旋流器、能源、计量、国电、工业、矿
业、物资、机电。
从金额角度来看以上数据统计：
根据中招查的统计，截至2021年07月月末，本年度中国威海市海王旋流器有限公司中标金额为1375.35万元，相对于2020年07月累计同比上升56.0%。
2020年08月到2021年07月威海市海王旋流器有限公司中标事件信息中包含以下关键词的中标事件总金额排名前十：旋流器、矿业、能源、备件、计量、物资、配件。
2021.07 公开采购关键词热度上升排名（当月环比）
关键词 频次 环比增速1、配件 4 -20.0%2、备件 3 -40.0%3、旋流器 12 -43.0%4、能源 3 -50.0%5、计量
3
-50.0%
相关标签：中招查；中标；公司分析；威海市海王旋流器有限公司。
FX350-GT×16旋流器组说明书PRODUCTS MANUAL OFFX350-GT×16 TYPE HYDROCYCLONES威海市海王旋流器有限公司WEIHAI HAIWANG HYDROCYCLONE Co., Ltd Tel*************Fax*************E-mail : **************一、设备说明1. 用途:浓缩、分级2.工作原理：给料料浆在压力作用下沿渐开线方向进入旋流器，在离心力场作用下，大颗粒随外旋流向下运动，从下部底流口得到粒度粗的底流产物，细颗粒随内旋流向上运动，从上部溢流管得到粒度细的溢流产物。
3.FX350-GT旋流器技术规范及结构特点：A:技术规范B:结构特点(1)旋流器采用钢壳内衬耐磨高铝陶瓷制作，耐流体磨蚀，整机具有耐磨性强、不易老化、不发生锈蚀等特点。
(2)旋流器溢流弯管采用内衬KM抗磨复合材料制作，延长了旋流器的整体使用寿命。
(3)合理的流道结构、光滑的内表面、尽可能少的泄露点等，使得水力旋流器分级效果好，安装简单，维修方便。
(4)根据工艺流程需要，经计算和试验确定适当的溢流管径和底流口径，如不在常规范围内，可直接向海王公司订购。
4.旋流器组主要技术规格及结构特点A:技术规范旋流器直径：Φ350mm旋流器台数：16给矿总管径：DN350mm溢流总管径：DN500mm沉砂总管径：2-DN350mm处理量：1300m3/h分离粒度：150～250μm进料压力：0.10～0.13MPa外形尺寸（L×W×H）：4880×4880×3550mmB:结构特点(1)FX350-GT×16型旋流器组采用矿浆分配器集中进料，有利于进入各旋流器的矿浆保持均衡的压力，从而保证各旋流器的正常工作。
(2)旋流器组主要由以下几部分组成:①矿浆分配器、②旋流器、③溢流箱、④底流箱、⑤操作平台、扶梯及支架等。
3.4水力旋流器分级原理水力旋流器最早在20世纪30年代末在荷兰出现。
水力旋流器是利用回转流进行分级的设备，并也用于浓缩、脱水以致选别。
它的构造很简单，如图3-16(a)、(b)所示。
主要是由一个空心圆柱体1和圆锥2连接而成。
圆柱体的直径代表旋流器的规格，它的尺寸变化范围很大，由50 mm到1000 non，通常为125~500 oun。
在圆柱体中心插入一个溢流管5，沿切线方向接有给矿管3，在圆锥体下部留有沉砂口4。
矿浆在压力作用下，沿给矿管给入旋流器内，随即在圆筒臃器壁限制下作回转运动。
粗颗粒因惯性离心力大而被抛向器壁，并逐渐向下流动由底部排出攻为沉砂。
细颗粒向器壁移动舶速度较小，被朝向中心流动的液体带动由中心溢流管排出，成为溢流。
水力旋流器是一种高效率的分级、脱泥设备，由于它的构造简单，便于制造，处理量大，在国内外已广泛使用。
它的主要缺点是消耗动力较大，且在高压给矿时磨损严重。
采用新的耐磨材料，如硬质合金、碳化硅等制作沉砂口和给矿口的耐磨件，可部分地解决这一问题。
此外，当用于闭路磨矿的分级时，因其容积小，对矿量波动没有缓冲能力，不如机械分级机工作稳定。
3.4.2水力旋流器分级原理为明了矿物颗粒在旋流器内的分离过程，有必要先说明液流的运动特性。
矿浆给入旋流器后呈螺旋线状，一面回转一面向中心推移，最后由上下两端排出，如图3-17所示。
矿浆的这种流动属于空间运动体系，为此要查明液流的速度分布，须将旋流器内任一点的速度分解为三个互相垂直的方向，即切线方向、径向方向和平行于轴线的方向。
盖勒萨尔(D.F.Kel阻Ⅱ，1952年)曾以内径76 nun 的透明水力旋流器，用光学方法观测加入水中的铝粉运动速度，在给水量约为50 L/min条件下，得到了下述三个方向速度的变化规律。
3.4.2.1切向速度分布及旋流器内压强变化3.4.2.2径向速度分布及颗粒粒度沿径向排列3.4.2.3轴向速度u.的分布及对分级粒度的影响液体进入旋流器的初期沿轴向的运动方向基本是向下的，但由于下面的流动断面愈来愈小，内层矿浆即转而向上流动。
