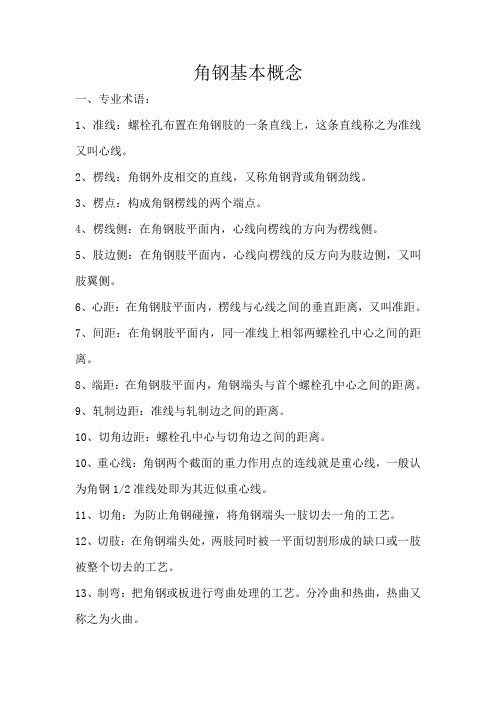

角钢塔基本常识Company number：【0089WT-8898YT-W8CCB-BUUT-202108】角钢基本概念一、专业术语：1、准线：螺栓孔布置在角钢肢的一条直线上，这条直线称之为准线又叫心线。
2、楞线：角钢外皮相交的直线，又称角钢背或角钢劲线。
3、楞点：构成角钢楞线的两个端点。
4、楞线侧：在角钢肢平面内，心线向楞线的方向为楞线侧。
5、肢边侧：在角钢肢平面内，心线向楞线的反方向为肢边侧，又叫肢翼侧。
6、心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距。
7、间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离。
8、端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。
9、轧制边距：准线与轧制边之间的距离。
10、切角边距：螺栓孔中心与切角边之间的距离。
10、重心线：角钢两个截面的重力作用点的连线就是重心线，一般认为角钢1/2准线处即为其近似重心线。
11、切角：为防止角钢碰撞，将角钢端头一肢切去一角的工艺。
12、切肢：在角钢端头处，两肢同时被一平面切割形成的缺口或一肢被整个切去的工艺。
13、制弯：把角钢或板进行弯曲处理的工艺。
分冷曲和热曲，热曲又称之为火曲。
14、压扁：把角钢某处两肢压在一起的工艺。
15、铲背：去除角钢外楞直角的工艺，又叫铲棱。
16、清根：去除角钢内圆弧变为直角的工艺，又叫铲心或去弧。
17、正头：在图纸中，标注角钢为“＋数”，就为正头。
18、负头：在图纸中，标注角钢为“－数”，就为负头。
19、端连接：角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接。
二、专用名词：1、 V面：一个塔脚上连的两根斜材组成的一个视图面称之为“V”面隔面：两根材展开组成的面，在机械制图上称之为剖面图。
吊杆：一般是指由塔身交叉点连到横材上的材。
横担：伸出塔身并支撑导线或地线的构件框架。
走道：由塔身连到平台的过道平台：在检修设备的时候用做站脚的工作台。
爬梯：在铁塔的内部或塔身上，由塔底连到塔顶，起着登高的作用梯子，和脚钉的作用差不多。
第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。
现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。
2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。
3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。
4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。
塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。
5. 档距两杆塔之间的距离称为两杆塔的档距。
第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。
在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。
这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。
平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。
直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。
直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。
典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。
1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。
通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。
角钢基本概念一、专业术语：1、准线：螺栓孔布置在角钢肢的一条直线上，这条直线称之为准线又叫心线。
2、楞线：角钢外皮相交的直线，又称角钢背或角钢劲线。
3、楞点：构成角钢楞线的两个端点。
4、楞线侧：在角钢肢平面内，心线向楞线的方向为楞线侧。
5、肢边侧：在角钢肢平面内，心线向楞线的反方向为肢边侧，又叫肢翼侧。
6、心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距。
7、间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离。
8、端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。
9、轧制边距：准线与轧制边之间的距离。
10、切角边距：螺栓孔中心与切角边之间的距离。
10、重心线：角钢两个截面的重力作用点的连线就是重心线，一般认为角钢1/2准线处即为其近似重心线。
11、切角：为防止角钢碰撞，将角钢端头一肢切去一角的工艺。
12、切肢：在角钢端头处，两肢同时被一平面切割形成的缺口或一肢被整个切去的工艺。
13、制弯：把角钢或板进行弯曲处理的工艺。
分冷曲和热曲，热曲又称之为火曲。
14、压扁：把角钢某处两肢压在一起的工艺。
15、铲背：去除角钢外楞直角的工艺，又叫铲棱。
16、清根：去除角钢内圆弧变为直角的工艺，又叫铲心或去弧。
17、正头：在图纸中，标注角钢为“＋数”，就为正头。
18、负头：在图纸中，标注角钢为“－数”，就为负头。
19、端连接：角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接。
二、专用名词：1、 V面：一个塔脚上连的两根斜材组成的一个视图面称之为“V”面隔面：两根材展开组成的面，在机械制图上称之为剖面图。
吊杆：一般是指由塔身交叉点连到横材上的材。
横担：伸出塔身并支撑导线或地线的构件框架。
走道：由塔身连到平台的过道平台：在检修设备的时候用做站脚的工作台。
爬梯：在铁塔的内部或塔身上，由塔底连到塔顶，起着登高的作用梯子，和脚钉的作用差不多。
跳线：在转角塔上，进线和出线不可以直接相连，由进线转到出线的过程就是跳线。
铁塔基础知识角钢塔放样细节：1、塔脚放样：1）有接腿塔脚放样时要注意八字斜连杆下端要与接腿主材保持适当间隙（连板厚+5~10mm）；连板上下两孔要标注孔中心到主材背的距离。
此处要注意基础根开与铁塔根开的区别及塔脚加筋板焊接尺寸大小。
基础根开是相邻两塔脚底板中心之间距离，铁塔根开是相邻两塔脚主材准线之间距离。
2）直接外包连板塔脚要注意左右连板外包主材孔的左上右下布置，加筋板的尺寸大小，放样侧面连板大小时注意要减去正面连板的厚度；八字斜连杆下端肢边要与塔脚底板保持适当间隙（连板厚+5~10mm）；靠模要出图；3)注意焊接要求。
2、接点处连板、包角钢放样：主材接点布孔要注意左上右下原则，角钢出图时按虚线面从左向右布孔。
主材接点处有变坡时，连接板（角钢）要火曲（板火曲角度等于大塔斜一小塔斜，角钢为√ˉ2*板火曲角度）横材要下移（下移尺寸≥横材准距）。
有内包钢接点处要注意内包钢与横、斜材间隙。
3、斜材与主材直接连接时斜材是否切角，把握不住，孔的上端内贴角钢要切角。
4、大隔面、小隔面尺寸有时也会搞错，要计算到横材角钢背处。
5、塔主材接头处内包板互相碰位或进入主材R钢产生间隙。
6、吊材切肢长度把握问题，要注意角钢肢的方向。
7、板与角钢孔不一致。
8、复制来的单件图中数据忘改，或都主材累计数没改。
9、外包板做的太窄，要做到不超出角钢背就行（与角钢背间隙5~10mm）。
10、卷圆平台槽钢、扁铁钻孔尺寸计算，要计算到到型材重心线上。
11、平台角钢或槽钢与塔身相配尺寸。
内外包钢，角钢内外贴板，接头问题1)构件接头采用螺栓连接；2)两角钢间隙采用10mm；3)接头为单剪连接时，采用外包角钢，外包角钢的宽度应比被连接角钢肢宽大一级（长细比在80以下时，外包角钢肢厚再大一级），被连接角钢规格不同时，应取其小的规格；4)接头为双剪连接时，采用内包角钢外贴板，内包角钢和外贴板的面积和宜不小于被连接角钢面积的1.3倍，下表中推荐了内包角钢及外贴板应用的最小规格，如外贴板的宽度为准线间距加两倍的边距之和大于给定值，则按实际宽度取用；5)L140以上规格的角钢宜采用双包连接；编号1)结构图中除螺栓、脚钉、垫圈外，所有构件均应编号；2)编号顺序先主材后斜材，从下至上，从左到右；先正面，再侧面，后剖面，最后为挂线部件或零部件(如垫块)。
日期:CATALOGUE 目录•角钢塔概述•角钢塔的生产工艺•角钢塔的安装与维护•角钢塔的应用案例•角钢塔的发展趋势与前景角钢塔概述01CATALOGUE角钢塔是一种用于支撑高压输电线路的铁塔结构，通常由角钢、螺栓和焊接技术组成。
角钢塔具有结构简单、安装方便、稳定性好、使用寿命长等优点，能够有效地支撑和保护高压输电线路，广泛应用于电力行业中。
定义与特点特点定义角钢塔的分类与用途角钢塔可以根据不同的用途和结构特点分为以下几类：直线型角钢塔、耐张型角钢塔、转角型角钢塔和终端型角钢塔。
用途直线型角钢塔主要用于线路的直线段，耐张型角钢塔用于线路的拐弯处，转角型角钢塔用于线路的转角处，终端型角钢塔用于线路的起点和终点。
角钢塔具有结构稳定、承载能力强、使用寿命长、维护方便等优点，同时能够适应各种复杂的地形和环境条件，保证电力线路的安全和稳定。
优势角钢塔由于采用的是钢材制造，因此成本较高，同时对于大跨度或高度较大的角钢塔来说，安装和维护难度也较大。
不足角钢塔的优势与不足角钢塔的生产工艺02CATALOGUE角钢塔的生产工艺•角钢塔是一种常见的钢塔结构，广泛应用于电力、通信、广播电视等领域。
它通常由角钢、钢板、螺栓等材料组成，具有较高的强度和稳定性，能够满足各种复杂环境下的安装和使用要求。
角钢塔的安装与维护03CATALOGUE角钢塔的安装与维护•角钢塔是一种广泛应用于电力、通信和广播领域的铁塔结构，其主体由角钢组成，具有较高的强度和稳定性。
角钢塔的应用案例04CATALOGUE•角钢塔是一种广泛应用于电力、通信等领域的重要设施。
它主要由角钢材料构成，具有较高的强度和稳定性，能够满足各种环境和气候条件下的使用需求。
下面将对角钢塔进行详细的介绍。
角钢塔的应用案例角钢塔的发展趋势与前景05CATALOGUE03定制化设计针对不同客户需求，角钢塔设计正朝着个性化、定制化方向发展。
01高效生产技术角钢塔的生产过程正逐步引入自动化和智能化设备，提高生产效率，降低成本。
