角钢塔基本常识

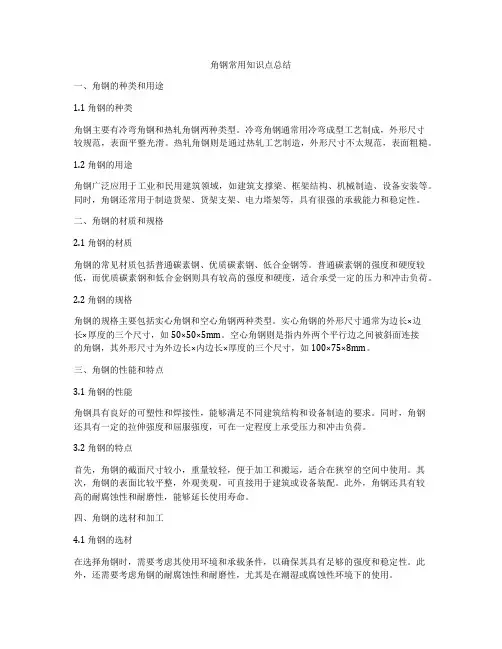

角钢常用知识点总结一、角钢的种类和用途1.1 角钢的种类角钢主要有冷弯角钢和热轧角钢两种类型。

冷弯角钢通常用冷弯成型工艺制成，外形尺寸较规范，表面平整光滑。

热轧角钢则是通过热轧工艺制造，外形尺寸不太规范，表面粗糙。

1.2 角钢的用途角钢广泛应用于工业和民用建筑领域，如建筑支撑梁、框架结构、机械制造、设备安装等。

同时，角钢还常用于制造货架、货架支架、电力塔架等，具有很强的承载能力和稳定性。

二、角钢的材质和规格2.1 角钢的材质角钢的常见材质包括普通碳素钢、优质碳素钢、低合金钢等。

普通碳素钢的强度和硬度较低，而优质碳素钢和低合金钢则具有较高的强度和硬度，适合承受一定的压力和冲击负荷。

2.2 角钢的规格角钢的规格主要包括实心角钢和空心角钢两种类型。

实心角钢的外形尺寸通常为边长×边长×厚度的三个尺寸，如50×50×5mm。

空心角钢则是指内外两个平行边之间被斜面连接的角钢，其外形尺寸为外边长×内边长×厚度的三个尺寸，如100×75×8mm。

三、角钢的性能和特点3.1 角钢的性能角钢具有良好的可塑性和焊接性，能够满足不同建筑结构和设备制造的要求。

同时，角钢还具有一定的拉伸强度和屈服强度，可在一定程度上承受压力和冲击负荷。

3.2 角钢的特点首先，角钢的截面尺寸较小，重量较轻，便于加工和搬运，适合在狭窄的空间中使用。

其次，角钢的表面比较平整，外观美观，可直接用于建筑或设备装配。

此外，角钢还具有较高的耐腐蚀性和耐磨性，能够延长使用寿命。

四、角钢的选材和加工4.1 角钢的选材在选择角钢时，需要考虑其使用环境和承载条件，以确保其具有足够的强度和稳定性。

此外，还需要考虑角钢的耐腐蚀性和耐磨性，尤其是在潮湿或腐蚀性环境下的使用。

4.2 角钢的加工角钢通常需要进行切割、焊接、冷弯、热轧等加工工艺，以满足不同建筑结构和设备制造的需求。

切割时可采用火焰切割、等离子切割、剪切等方法；焊接时可采用气体保护焊、电弧焊、氩弧焊等方法；冷弯和热轧时可采用冷弯机、热轧机等设备。

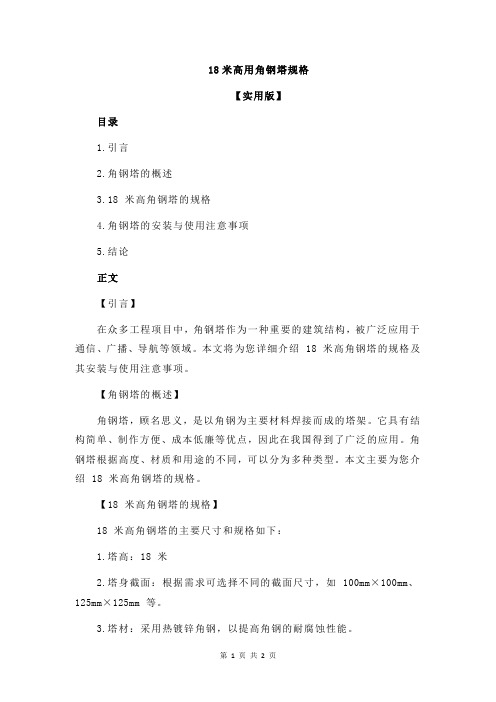

18米高用角钢塔规格【实用版】目录1.引言2.角钢塔的概述3.18 米高角钢塔的规格4.角钢塔的安装与使用注意事项5.结论正文【引言】在众多工程项目中，角钢塔作为一种重要的建筑结构，被广泛应用于通信、广播、导航等领域。

本文将为您详细介绍 18 米高角钢塔的规格及其安装与使用注意事项。

【角钢塔的概述】角钢塔，顾名思义，是以角钢为主要材料焊接而成的塔架。

它具有结构简单、制作方便、成本低廉等优点，因此在我国得到了广泛的应用。

角钢塔根据高度、材质和用途的不同，可以分为多种类型。

本文主要为您介绍 18 米高角钢塔的规格。

【18 米高角钢塔的规格】18 米高角钢塔的主要尺寸和规格如下：1.塔高：18 米2.塔身截面：根据需求可选择不同的截面尺寸，如 100mm×100mm、125mm×125mm 等。

3.塔材：采用热镀锌角钢，以提高角钢的耐腐蚀性能。

4.焊接工艺：采用自动埋弧焊接，以确保焊接质量。

5.安装方式：可采用分段式安装，以便于运输和安装。

【角钢塔的安装与使用注意事项】1.在安装角钢塔时，应选择平整、坚实的地基，确保塔架的稳定性。

2.安装过程中，各部件的连接应牢固可靠，焊接质量应符合相关标准。

3.角钢塔安装完成后，应进行严格的质量检查，确保符合设计要求。

4.在使用过程中，要定期检查角钢塔的结构状况，发现问题及时进行维修和加固。

5.遇到恶劣天气，应采取相应的防护措施，确保角钢塔的安全运行。

【结论】综上所述，18 米高角钢塔具有较高的稳定性和安全性，广泛应用于各类工程项目中。

日期:CATALOGUE 目录•角钢塔概述•角钢塔的生产工艺•角钢塔的安装与维护•角钢塔的应用案例•角钢塔的发展趋势与前景角钢塔概述01CATALOGUE角钢塔是一种用于支撑高压输电线路的铁塔结构，通常由角钢、螺栓和焊接技术组成。

角钢塔具有结构简单、安装方便、稳定性好、使用寿命长等优点，能够有效地支撑和保护高压输电线路，广泛应用于电力行业中。

定义与特点特点定义角钢塔的分类与用途角钢塔可以根据不同的用途和结构特点分为以下几类：直线型角钢塔、耐张型角钢塔、转角型角钢塔和终端型角钢塔。

用途直线型角钢塔主要用于线路的直线段，耐张型角钢塔用于线路的拐弯处，转角型角钢塔用于线路的转角处，终端型角钢塔用于线路的起点和终点。

角钢塔具有结构稳定、承载能力强、使用寿命长、维护方便等优点，同时能够适应各种复杂的地形和环境条件，保证电力线路的安全和稳定。

优势角钢塔由于采用的是钢材制造，因此成本较高，同时对于大跨度或高度较大的角钢塔来说，安装和维护难度也较大。

不足角钢塔的优势与不足角钢塔的生产工艺02CATALOGUE角钢塔的生产工艺•角钢塔是一种常见的钢塔结构，广泛应用于电力、通信、广播电视等领域。

它通常由角钢、钢板、螺栓等材料组成，具有较高的强度和稳定性，能够满足各种复杂环境下的安装和使用要求。

角钢塔的安装与维护03CATALOGUE角钢塔的安装与维护•角钢塔是一种广泛应用于电力、通信和广播领域的铁塔结构，其主体由角钢组成，具有较高的强度和稳定性。

角钢塔的应用案例04CATALOGUE•角钢塔是一种广泛应用于电力、通信等领域的重要设施。

它主要由角钢材料构成，具有较高的强度和稳定性，能够满足各种环境和气候条件下的使用需求。

下面将对角钢塔进行详细的介绍。

角钢塔的应用案例角钢塔的发展趋势与前景05CATALOGUE03定制化设计针对不同客户需求，角钢塔设计正朝着个性化、定制化方向发展。

01高效生产技术角钢塔的生产过程正逐步引入自动化和智能化设备，提高生产效率，降低成本。

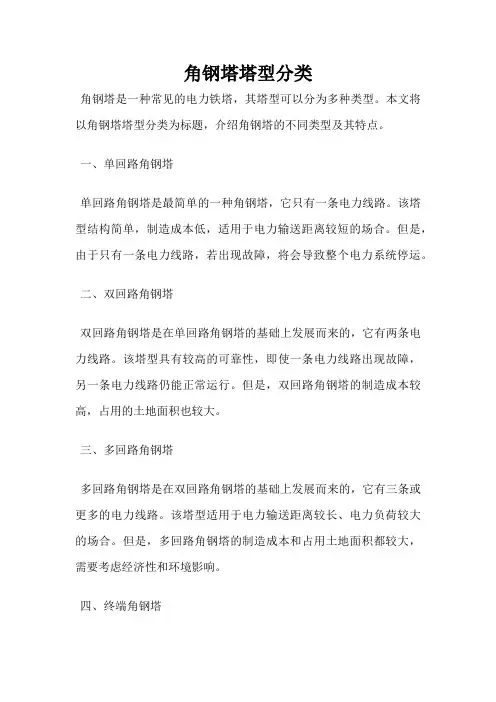

角钢塔塔型分类
角钢塔是一种常见的电力铁塔，其塔型可以分为多种类型。

本文将以角钢塔塔型分类为标题，介绍角钢塔的不同类型及其特点。

一、单回路角钢塔
单回路角钢塔是最简单的一种角钢塔，它只有一条电力线路。

该塔型结构简单，制造成本低，适用于电力输送距离较短的场合。

但是，由于只有一条电力线路，若出现故障，将会导致整个电力系统停运。

二、双回路角钢塔
双回路角钢塔是在单回路角钢塔的基础上发展而来的，它有两条电力线路。

该塔型具有较高的可靠性，即使一条电力线路出现故障，另一条电力线路仍能正常运行。

但是，双回路角钢塔的制造成本较高，占用的土地面积也较大。

三、多回路角钢塔
多回路角钢塔是在双回路角钢塔的基础上发展而来的，它有三条或更多的电力线路。

该塔型适用于电力输送距离较长、电力负荷较大的场合。

但是，多回路角钢塔的制造成本和占用土地面积都较大，需要考虑经济性和环境影响。

四、终端角钢塔
终端角钢塔是一种特殊的角钢塔，它位于电力输送线路的终点，用于连接电力系统和用户。

该塔型结构简单，制造成本低，但需要考虑安全性和可靠性。

角钢塔的塔型分类主要包括单回路角钢塔、双回路角钢塔、多回路角钢塔和终端角钢塔。

不同的塔型适用于不同的电力输送场合，需要根据实际情况进行选择。

同时，角钢塔的制造和安装需要严格按照相关标准和规范进行，确保其安全可靠。

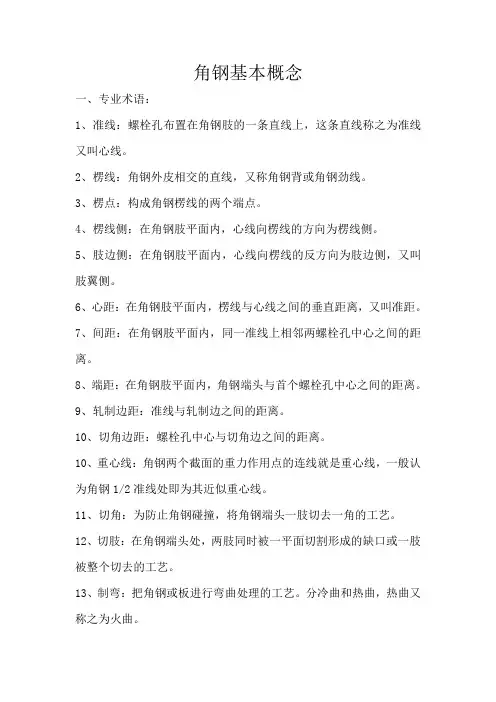

角钢基本概念一、专业术语：1、准线：螺栓孔布置在角钢肢的一条直线上，这条直线称之为准线又叫心线。

2、楞线：角钢外皮相交的直线，又称角钢背或角钢劲线。

3、楞点：构成角钢楞线的两个端点。

4、楞线侧：在角钢肢平面内，心线向楞线的方向为楞线侧。

5、肢边侧：在角钢肢平面内，心线向楞线的反方向为肢边侧，又叫肢翼侧。

6、心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距。

7、间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离。

8、端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。

9、轧制边距：准线与轧制边之间的距离。

10、切角边距：螺栓孔中心与切角边之间的距离。

10、重心线：角钢两个截面的重力作用点的连线就是重心线，一般认为角钢1/2准线处即为其近似重心线。

11、切角：为防止角钢碰撞，将角钢端头一肢切去一角的工艺。

12、切肢：在角钢端头处，两肢同时被一平面切割形成的缺口或一肢被整个切去的工艺。

13、制弯：把角钢或板进行弯曲处理的工艺。

分冷曲和热曲，热曲又称之为火曲。

14、压扁：把角钢某处两肢压在一起的工艺。

15、铲背：去除角钢外楞直角的工艺，又叫铲棱。

16、清根：去除角钢内圆弧变为直角的工艺，又叫铲心或去弧。

17、正头：在图纸中，标注角钢为“＋数”，就为正头。

18、负头：在图纸中，标注角钢为“－数”，就为负头。

19、端连接：角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接。

二、专用名词：1、 V面：一个塔脚上连的两根斜材组成的一个视图面称之为“V”面隔面：两根材展开组成的面，在机械制图上称之为剖面图。

吊杆：一般是指由塔身交叉点连到横材上的材。

横担：伸出塔身并支撑导线或地线的构件框架。

走道：由塔身连到平台的过道平台：在检修设备的时候用做站脚的工作台。

爬梯：在铁塔的内部或塔身上，由塔底连到塔顶，起着登高的作用梯子，和脚钉的作用差不多。

跳线：在转角塔上，进线和出线不可以直接相连，由进线转到出线的过程就是跳线。

角钢基本概念一、专业术语：1、准线：螺栓孔布置在角钢肢的一条直线上，这条直线称之为准线又叫心线。

2、楞线：角钢外皮相交的直线，又称角钢背或角钢劲线。

3、楞点：构成角钢楞线的两个端点。

4、楞线侧：在角钢肢平面内，心线向楞线的方向为楞线侧。

5、肢边侧：在角钢肢平面内，心线向楞线的反方向为肢边侧，又叫肢翼侧。

6、心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距。

7、间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离。

8、端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。

9、轧制边距：准线与轧制边之间的距离。

10、切角边距：螺栓孔中心与切角边之间的距离。

10、重心线：角钢两个截面的重力作用点的连线就是重心线，一般认为角钢1/2准线处即为其近似重心线。

11、切角：为防止角钢碰撞，将角钢端头一肢切去一角的工艺。

12、切肢：在角钢端头处，两肢同时被一平面切割形成的缺口或一肢被整个切去的工艺。

13、制弯：把角钢或板进行弯曲处理的工艺。

分冷曲和热曲，热曲又称之为火曲。

14、压扁：把角钢某处两肢压在一起的工艺。

15、铲背：去除角钢外楞直角的工艺，又叫铲棱。

16、清根：去除角钢内圆弧变为直角的工艺，又叫铲心或去弧。

17、正头：在图纸中，标注角钢为“＋数”，就为正头。

18、负头：在图纸中，标注角钢为“－数”，就为负头。

19、端连接：角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接。

二、专用名词：1、 V面：一个塔脚上连的两根斜材组成的一个视图面称之为“V”面隔面：两根材展开组成的面，在机械制图上称之为剖面图。

吊杆：一般是指由塔身交叉点连到横材上的材。

横担：伸出塔身并支撑导线或地线的构件框架。

走道：由塔身连到平台的过道平台：在检修设备的时候用做站脚的工作台。

爬梯：在铁塔的内部或塔身上，由塔底连到塔顶，起着登高的作用梯子，和脚钉的作用差不多。

跳线：在转角塔上，进线和出线不可以直接相连，由进线转到出线的过程就是跳线。

铁塔基础知识角钢塔放样细节：1、塔脚放样：1）有接腿塔脚放样时要注意八字斜连杆下端要与接腿主材保持适当间隙（连板厚+5~10mm）；连板上下两孔要标注孔中心到主材背的距离。

此处要注意基础根开与铁塔根开的区别及塔脚加筋板焊接尺寸大小。

基础根开是相邻两塔脚底板中心之间距离，铁塔根开是相邻两塔脚主材准线之间距离。

2）直接外包连板塔脚要注意左右连板外包主材孔的左上右下布置，加筋板的尺寸大小，放样侧面连板大小时注意要减去正面连板的厚度；八字斜连杆下端肢边要与塔脚底板保持适当间隙（连板厚+5~10mm）；靠模要出图；3)注意焊接要求。

2、接点处连板、包角钢放样：主材接点布孔要注意左上右下原则，角钢出图时按虚线面从左向右布孔。

主材接点处有变坡时，连接板（角钢）要火曲（板火曲角度等于大塔斜一小塔斜，角钢为√ˉ2*板火曲角度）横材要下移（下移尺寸≥横材准距）。

有内包钢接点处要注意内包钢与横、斜材间隙。

3、斜材与主材直接连接时斜材是否切角，把握不住，孔的上端内贴角钢要切角。

4、大隔面、小隔面尺寸有时也会搞错，要计算到横材角钢背处。

5、塔主材接头处内包板互相碰位或进入主材R钢产生间隙。

6、吊材切肢长度把握问题，要注意角钢肢的方向。

7、板与角钢孔不一致。

8、复制来的单件图中数据忘改，或都主材累计数没改。

9、外包板做的太窄，要做到不超出角钢背就行（与角钢背间隙5~10mm）。

10、卷圆平台槽钢、扁铁钻孔尺寸计算，要计算到到型材重心线上。

11、平台角钢或槽钢与塔身相配尺寸。

内外包钢，角钢内外贴板，接头问题1)构件接头采用螺栓连接；2)两角钢间隙采用10mm；3)接头为单剪连接时，采用外包角钢，外包角钢的宽度应比被连接角钢肢宽大一级（长细比在80以下时，外包角钢肢厚再大一级），被连接角钢规格不同时，应取其小的规格；4)接头为双剪连接时，采用内包角钢外贴板，内包角钢和外贴板的面积和宜不小于被连接角钢面积的1.3倍，下表中推荐了内包角钢及外贴板应用的最小规格，如外贴板的宽度为准线间距加两倍的边距之和大于给定值，则按实际宽度取用；5)L140以上规格的角钢宜采用双包连接；编号1)结构图中除螺栓、脚钉、垫圈外，所有构件均应编号；2)编号顺序先主材后斜材，从下至上，从左到右；先正面，再侧面，后剖面，最后为挂线部件或零部件(如垫块)。
