小电流接地选线装置选线准确率低的原因分析及提高选线准确率的方法

小电流接地选线分析摘要：随着我国电力系统的不断发展，小电流接地选线装置在电力系统的应用中得到了普遍认可。

小电流接地选线装置的最大优点就是当电力系统出现单相接地等问题的时候吗，电压不会因此而失效，而且较小的故障电流也会对电力设备起到一定程度的保护作用。

目前我国小电流接地选线装置是在谐波分量产生和稳态分量法的基础上演进的。

本文主要对小电流接地选线准确性的影响因素以及提高选线率的方法进行研究与分析。

关键词：小电流接地选线选线装置准确性1影响小电流接地选线准确性因素分析1.1单相接地故障的复杂性单相接地会产生多种故障。

在单相接地故障中，需要从零序暂态分量和工频稳态分量来测量零序电流。

虽然在检测过程中发现稳态分量的信号非常微弱，但由于工频稳定分量的优点，它是长期稳定的。

当暂态信号和故障稳态严重降低时，需要明确哪些故障线路属于稳态故障信号。

在我国电力系统中，很多选线装置都是在工频稳态分量的基础上进行研究分析的，而对暂态分量的分析往往被忽略，因此，从小电流接地系统的角度来看，暂态分量是不可小觑的分量，这个分量的结果甚至是稳态分量的数百倍，如图1所示。

在故障线路中，非故障线路和零序暂态电流有很大的不同，这对于故障线路的检测和分析具有重要意义与价值。

所以复杂的单相接地故障与单选线装置的冲突是影响选线精度的重要因素。

图1零序暂态电流录波图1.2零序电流测量的干扰在测量零序电流的过程中会有很多干扰因素，故障信号因此产生的误差会严重影响小电流接地选线的准确性。

由于大多数变电站本身就坐立于电磁干扰的磁场之中，很有可能会由于电磁突然发生变化等问题给检测零序电流故障信号造成巨大干扰；电力系统自身就有无法保证负荷实时处于平衡状态，这会导致回路电流在测量过程中不可避免的产生零序电流，倘若发生这种情况也会对接地电容电流产生一定程度的干扰；如果系统线路中有三项参数没有保持一致，那么各项电流之间的差异性就比较大，特别是电缆的摆放顺序、长度偏差等都会让电缆的阻抗相差比较大，此时零序电流也会比较大，严重影响故障数据的测量与分析。

小电流接地选线装置现状探究及解决措施摘要：单相接地是小电流接地系统经常出现的故障，一般来说，出现单相接地时的接地电流比较小，因为短路回路不会在单相接地中产生。

如果出现接地异常的情况，应及时对其进行处理，以防因接地故障产生的间隙电弧发展成为两相短路。

虽然《电力系统安全运行规程》中提到过，小电流接地系统出现接地故障还可以继续运行两个小时，但为了安全考虑，还应谨慎的处理。

本文在对小电流接地系统运行特点以及接地选线装置工作进行充分了解的基础上，对小电流接地选线装置的原理、运行、接线、检验方面进行深刻的分析，并对提出的问题，给出合理的对策，对于小电流接地选线装置在实际中的应用，具有一定的现实意义。

关键词：小电流；接地选线装置；现状探究；解决措施引言：小电流接地系统的单相接地故障选线装置的平稳运行，与配网故障处理速度与供电的可靠性有很大的关联，是电网技术工作者准确判断接地故障与否的重要依据，也是提高供电稳定性以及故障处理速度的运行必要条件。

但是在实际应用中，许多供电企业在相关的配置以及管理水平方面参差不齐，就会直接造成配网发生接地故障时，不能准确而快速地消除故障。

因此，本文在对小电流接地选线装置现状进行深刻分析的基础上，提出相关的解决方案。

1接地选线装置运维现状分析主要针对接地选线配置的数量、运行管理、基础验收等方面可能存在的问题进行现场调查研究，并进行深刻的分析。

1.1配置数量问题没有配置接地选线装置的变电站，当其低压馈出线发生单相接地故障时，只能通过“逐条拉路”的方法查找故障线路。

而对未配置的选线装置进行分析，设计单位在对变电站进行设计的过程中，忽略了接地选线装置配置数量不足的情况。

虽然在我国已经有过这方面的规定，“小电流接地选线功能由后台集成”，但在实际应用的过程中，常常会发生设计单位对小电流接地选线装置进行规避，造成这种现象的主要原因，就是业主单位与设计单位没能很好的进行沟通协调[1]。

1.2运行稳定性问题接地选线装置性能稳定与否，会影响后续的功能操作。

小电流接地选线装置使用现状分析及其解决方案小电流接地选线装置自上世纪80年代研发成功以来，已有大量装置投运市场，经过一段时间的运行，大部分产品纷纷退出市场。

究其原因，用户纷纷反映：小电流接地选线不准。

结合实际运行情况分析，目前存在问题如下：（1）设备选线准确率低，主要因为设备厂家技术参差不齐，选线方法单一，不能满足实际的运行工况；（2）小电流接地选线装置选线精确度不高，这里面也并非全部为设备自身问题，零序电流互感器的传变精度也影响选线结果；（3）部分单位在投运前调试一次，使用频率不是很高，部分装置没有投运。

（4）售后服务差，个别厂家无售后服务，对于现有装置异常维护不到位，产品升级无服务，导致选线不准，设备超期服务等无关注。

运行效果不良分析：在已经安装投运的选线装置，选线准确率往往出现比较低，选线装置应用效果并不理想，结合现场情况，主要有以下原因：（1）目前，在变电站、发电厂、开闭站等的典型设计中，没有将独立选线装置作为标准设计，而是将选线功能含在综自系统中；未考虑零序电流引出位置，后期增设选线装置，使用合成零序电流，导致选线准确率低。

（2）选线方法单一：现场有很多“综自系统自带选线功能”的情况，此种情况的选线功能只是作为一种附加功能，功能简单、人机界面不友好，而且受综自系统数据采集及数据运算能力的限制，所使用的选线方法及技术单一，对不同系统（不接地系统、经消弧线圈接地系统、经电阻接地系统）和复杂多变的故障类型（金属性接地、电阻接地、弧光接地等）不能适应，加之综自厂家不重视作为附加功能的选线功能，售后服务跟不上，使得综自系统自带的选线功能选线准确率很低，或干脆退出运行。

（3）追求低价中标，众多厂家逐利而销售选线装置，不少选线供应商自己不生产选线装置或只单一生产简单选线装置，恶性竞争，导致产品质量参差不齐，但是能够真正做好选线却不容易，真正有实力的选线厂家并不多。

而往往有实力的厂家最后因为价格原因不能中标。

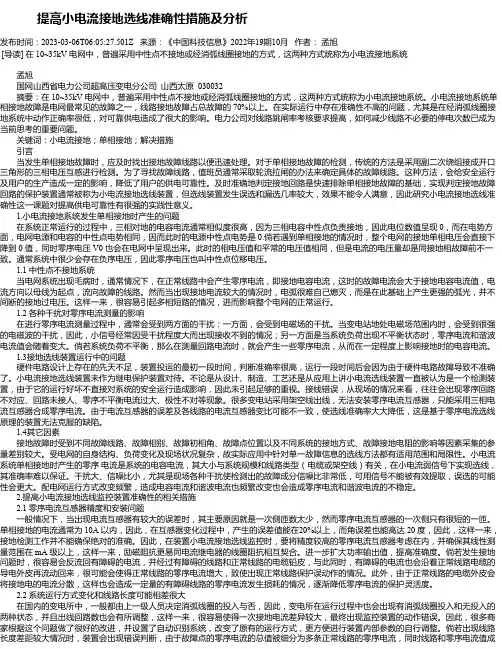

提高小电流接地选线准确性措施及分析发布时间：2023-03-06T06:05:27.501Z 来源：《中国科技信息》2022年19期10月作者：孟旭[导读] 在 10~35kV 电网中，普遍采用中性点不接地或经消弧线圈接地的方式，这两种方式统称为小电流接地系统孟旭国网山西省电力公司超高压变电分公司山西太原 030032摘要：在 10~35kV 电网中，普遍采用中性点不接地或经消弧线圈接地的方式，这两种方式统称为小电流接地系统。

小电流接地系统单相接地故障是电网最常见的故障之一，线路接地故障占总故障的 70%以上。

在实际运行中存在准确性不高的问题，尤其是在经消弧线圈接地系统中动作正确率很低，对可靠供电造成了很大的影响。

电力公司对线路跳闸率考核要求提高，如何减少线路不必要的停电次数已成为当前思考的重要问题。

关键词：小电流接地；单相接地；解决措施引言当发生单相接地故障时，应及时找出接地故障线路以便迅速处理。

对于单相接地故障的检测，传统的方法是采用副二次绕组接成开口三角形的三相电压互感进行检测。

为了寻找故障线路，值班员通常采取轮流拉闸的办法来确定具体的故障线路。

这种方法，会给安全运行及用户的生产造成一定的影响，降低了用户的供电可靠性。

及时准确地判定接地回路是快速排除单相接地故障的基础，实现判定接地故障回路的保护装置通常被称为小电流接地选线装置，但选线装置发生误选和漏选几率较大，效果不能令人满意，因此研究小电流接地选线准确性这一课题对提高供电可靠性有很强的实践性意义。

1.小电流接地系统发生单相接地时产生的问题在系统正常运行的过程中，三相对地的电容电流通常相似度很高，因为三相电容中性点负责接地，因此电位数值呈现 0，而在电势方面，电网电源和电容的中性点电势相同，因而此时的电源中性点电势是 0.倘若遇到单相接地的情况时，整个电网的接地单相电压会直接下降到 0 值，同时零序电压 V0 也会在电网中呈现出来。

此时的相电压值和平常的电压值相同，但是电流的电压量却是同接地相故障前不一致。

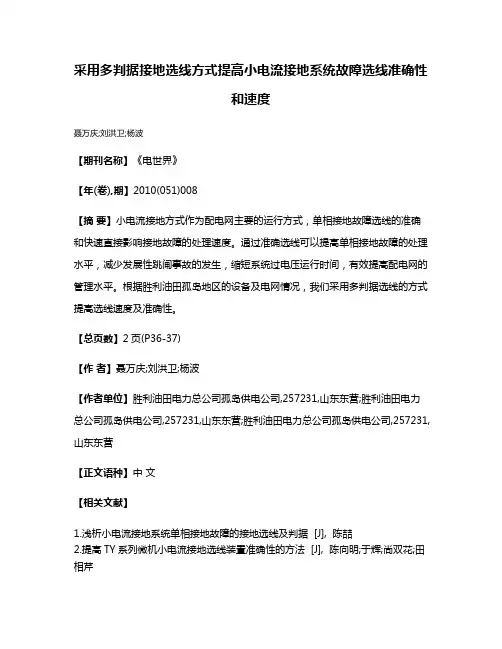

采用多判据接地选线方式提高小电流接地系统故障选线准确性
和速度
聂万庆;刘洪卫;杨波
【期刊名称】《电世界》
【年(卷),期】2010(051)008
【摘要】小电流接地方式作为配电网主要的运行方式，单相接地故障选线的准确和快速直接影响接地故障的处理速度。

通过准确选线可以提高单相接地故障的处理水平，减少发展性跳闸事故的发生，缩短系统过电压运行时间，有效提高配电网的管理水平。

根据胜利油田孤岛地区的设备及电网情况，我们采用多判据选线的方式提高选线速度及准确性。

【总页数】2页(P36-37)
【作者】聂万庆;刘洪卫;杨波
【作者单位】胜利油田电力总公司孤岛供电公司,257231,山东东营;胜利油田电力总公司孤岛供电公司,257231,山东东营;胜利油田电力总公司孤岛供电公司,257231,山东东营
【正文语种】中文
【相关文献】
1.浅析小电流接地系统单相接地故障的接地选线及判据 [J], 陈喆
2.提高TY系列微机小电流接地选线装置准确性的方法 [J], 陈向明;于辉;尚双花;田相芹
3.小电流接地选线装置选线准确率低的原因分析及提高选线准确率的方法 [J], 吴清;许云峰
4.基于希尔伯特变换的小电流接地系统接地选线与铁磁谐振的综合判据 [J], 曹莉;刘代;许加利;李颖群;朱振东
5.浅析变电运行中小电流接地系统的接地选线及判据 [J], 杨斌
因版权原因，仅展示原文概要，查看原文内容请购买。

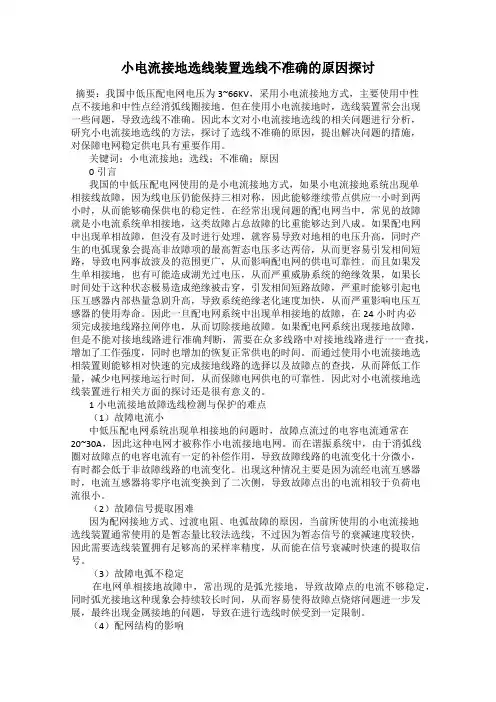

小电流接地选线装置选线不准确的原因探讨摘要：我国中低压配电网电压为3~66KV，采用小电流接地方式，主要使用中性点不接地和中性点经消弧线圈接地。

但在使用小电流接地时，选线装置常会出现一些问题，导致选线不准确。

因此本文对小电流接地选线的相关问题进行分析，研究小电流接地选线的方法，探讨了选线不准确的原因，提出解决问题的措施，对保障电网稳定供电具有重要作用。

关键词：小电流接地；选线；不准确；原因0引言我国的中低压配电网使用的是小电流接地方式，如果小电流接地系统出现单相接线故障，因为线电压仍能保持三相对称，因此能够继续带点供应一小时到两小时，从而能够确保供电的稳定性。

在经常出现问题的配电网当中，常见的故障就是小电流系统单相接地，这类故障占总故障的比重能够达到八成。

如果配电网中出现单相故障，但没有及时进行处理，就容易导致对地相的电压升高，同时产生的电弧现象会提高非故障项的最高暂态电压多达两倍，从而更容易引发相间短路，导致电网事故波及的范围更广，从而影响配电网的供电可靠性。

而且如果发生单相接地，也有可能造成湖光过电压，从而严重威胁系统的绝缘效果，如果长时间处于这种状态极易造成绝缘被击穿，引发相间短路故障，严重时能够引起电压互感器内部热量急剧升高，导致系统绝缘老化速度加快，从而严重影响电压互感器的使用寿命。

因此一旦配电网系统中出现单相接地的故障，在24小时内必须完成接地线路拉闸停电，从而切除接地故障。

如果配电网系统出现接地故障，但是不能对接地线路进行准确判断，需要在众多线路中对接地线路进行一一查找，增加了工作强度，同时也增加的恢复正常供电的时间。

而通过使用小电流接地选相装置则能够相对快速的完成接地线路的选择以及故障点的查找，从而降低工作量，减少电网接地运行时间，从而保障电网供电的可靠性。

因此对小电流接地选线装置进行相关方面的探讨还是很有意义的。

1小电流接地故障选线检测与保护的难点（1）故障电流小中低压配电网系统出现单相接地的问题时，故障点流过的电容电流通常在20~30A，因此这种电网才被称作小电流接地电网。

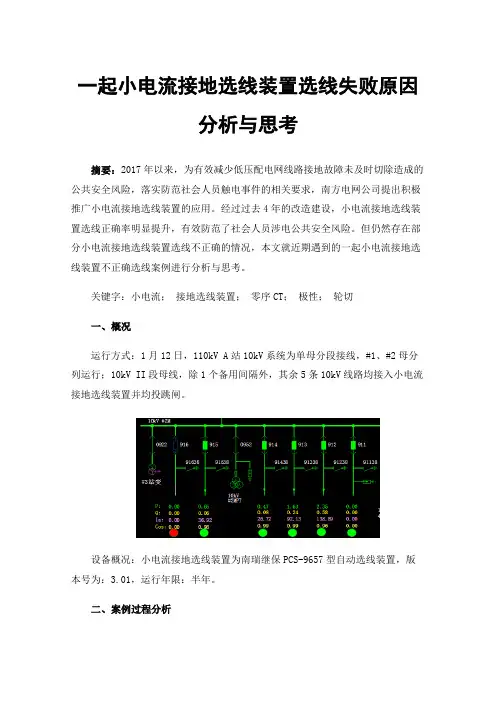

一起小电流接地选线装置选线失败原因分析与思考摘要：2017年以来，为有效减少低压配电网线路接地故障未及时切除造成的公共安全风险，落实防范社会人员触电事件的相关要求，南方电网公司提出积极推广小电流接地选线装置的应用。

经过过去4年的改造建设，小电流接地选线装置选线正确率明显提升，有效防范了社会人员涉电公共安全风险。

但仍然存在部分小电流接地选线装置选线不正确的情况，本文就近期遇到的一起小电流接地选线装置不正确选线案例进行分析与思考。

关键字：小电流；接地选线装置；零序CT；极性；轮切一、概况运行方式：1月12日，110kV A站10kV系统为单母分段接线，#1、#2母分列运行；10kV II段母线，除1个备用间隔外，其余5条10kV线路均接入小电流接地选线装置并均投跳闸。

设备概况：小电流接地选线装置为南瑞继保PCS-9657型自动选线装置，版本号为：3.01，运行年限：半年。

二、案例过程分析1月12日12点24分，110kV A站10kV II段母线接地，小电流接地选线装置依次跳开914、911、913、912、915开关并依次重合。

1月20日，继保人员到现场对装置及装置动作报告进行检查，装置报文显示接地时“914选线跳闸，首次选线跳914，首次选线失败，选线错误启动轮切”，并依次轮切911、913、912、915，在轮切完915后报“轮切成功”，11ms后报“接地发生，后加速跳915”，5s后报“接地发生，选线启动”。

检查实际跳闸情况，915开关仅跳闸一次、重合一次，并未加速跳开。

1月26日，继保人员到现场调取装置录波，录波图显示：图1 接地发生时10kVⅡ母各支路零序电流图 2 装置各种方法选线结果在1月12日12点24分10kV II段母线接地时，915零序电流幅值最大，约为其余3条线路零序电流之和；零序电流相位上912相位与915相位相同，与其余3条线路相位相反。

录波图同时显示，装置根据比幅法选出915接地、根据功率方向法选出911、913、914接地。

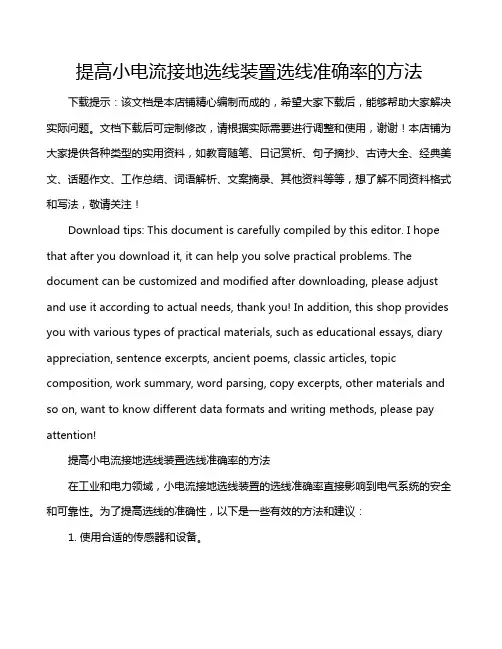

提高小电流接地选线装置选线准确率的方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!提高小电流接地选线装置选线准确率的方法在工业和电力领域，小电流接地选线装置的选线准确率直接影响到电气系统的安全和可靠性。

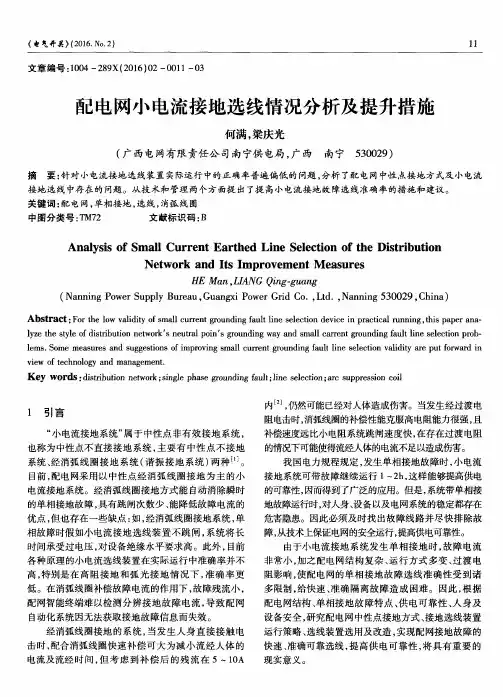

提高小电流接地系统接地选线准确率的措施分析摘要：随着供电系统的不断进步与发展，选线方法与选线装置也在朝着多样化的方向不断发展，但是其效果并不尽如人意。

由此可见，小电流接地系统的选线已经成为供配电系统发展的重要难题。

基于此，本文从接地系统的特点入手，以选线装置工作原理作为主要切入点，通过对小电流选线装置的运行状况、外部接线以及入网检查进行分析，为小电流接地系统的选线工作提出了几点建议，以供参考。

关键词：小电流；接地选线装置；准确率；解决措施对于10kV供配电系统而言，判断故障的主要方式就是通过小电流接地系统单相接地选线装置进行判断，通过评估其运行的稳定性以及各动作反应的准确性，来保证供配电系统的供电。

多数情况下发生单相接地时，由于其接地电流较小，因此，单相接地并不会发生短路现象。

即使电力系统中明确规定接地装置发生故障时，电力系统依然可以持续供电两小时左右，但是若不及时对故障进行处理，将会造成非接地相电压增大，从而引发短路或其他过电压现象，影响供电系统的正常运行。

以下就针对小电流接地系统的接地线选择作出论述。

1、小电流接地系统的选线特点1.1 电流信号较小小电流接地系统中通常使用单相接地的方法，其明显特征就是电流值较小。

在小电流接地系统中，系统电容电流被称之为零序电流，其电流大小则与接地线路的类型有关，并受到与零序电流大小的影响，导致其能检测到的电流信号较小。

消弧线圈的使用存在三种状态，分别为：过补偿、完全补偿以及欠补偿三种。

补偿状态的不同将直接对基波电容电流产生影响，并影响消弧线圈的补偿方式及工作状态。

在利用五次谐波电流或使用零序电流对消弧线圈进行小电流接地系统工作功率检测时，五次谐波电流的型号较之零序电流而言，至少要小到50倍左右。

1.2 信噪比较小影响小电流接地选线系统稳定的因素主要由两种：其一，由于变电站周围磁场影响干扰较大，导致位于其附近的小电流系统中单相接地保护装置受到影响，造成设备系统干扰；其二，若系统中负荷电流出现不平衡现象，则会造成零序电流和谐波电流高于正常数值水平，特别对于电流较小的系统而言，干扰现象就会更加明显。

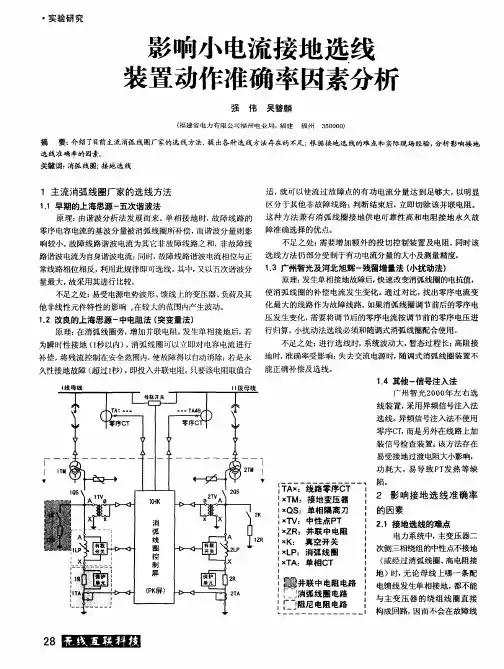

小电流接地选线准确性影响因素分析摘要：电流接地系统是确保配电网运转可靠性的重要因素，因此国家中低压配电网中大多采用此系统，但是此系统经常发生单相接地故障，并且长时间运行比较容易发展成多相短路，从而造成整个电网电路的短路，不利于系统有效的安全运行，所以应该尽快找出故障线路并将其切除。

关键词：小电流接地；选线准确性；影响因素1 对小电流接地选线准确性造成影响的原因探究1.1 具有复杂性的单相接地故障电网单相接地的故障类型众多，相当繁复。

在小电流接地选线系统中，稳定性接地故障与非稳定性接地故障是最主要的 2种类型，单纯的选线方法难以保证其准确性。

虽然单相接地故障较为复杂且多种多样，但是其主要由零序暂态和工频稳态这 2 种分量构成。

其中零序暂态分量的信号不仅取决于配电网相关因素，还取决于故障发生的时刻，而工频稳态分量取决于电网零序阻抗、故障点过度电阻、各线路零序阻抗和电网额定电压。

所以在完善小电流的装置时应基于稳态和暂态进行选线分析。

1.2信号存储容量较小发现接地选线装置存储容量较小，其内存容量仅有50 MB，硬盘容量仅有500 MB，存储容量极其有限，最大只能支持记录故障消失前后录波数据40个周波，导致接地选线装置只能采集整个故障过程中部分时段的信息，而不能获取故障前与故障后的全部波形信号。

影响程度分析：单相接地故障发生时，故障前后的全部波形信号均为判断小电流接地的重要因素，一般情况下发生单相接地故障波形记录过程中记录400～450 个周波时，可以得出较为明显的故障波形。

因此，“信号存储容量较小”为要因。

1.3 受到零序电流互感器影响在小信号和大信号呈现出非线性特性，进而造成误差的时候，就要注意是否是零序电流受到了互感器的影响。

在实际情况中，选线通常不利用暂态信号，因为零序电流的互感器对暂态信号反应能力还需要验证。

而 5 次谐波信号和基波信号经常被作为实际选线的原理，这种情况就导致了选线的单一性。

1.4受到中性点接地方式影响在发生稳态单相接地故障的时候，小电流接地选线系统发生故障线路的零序基波电流大小与系统中性点的接地方式有关。

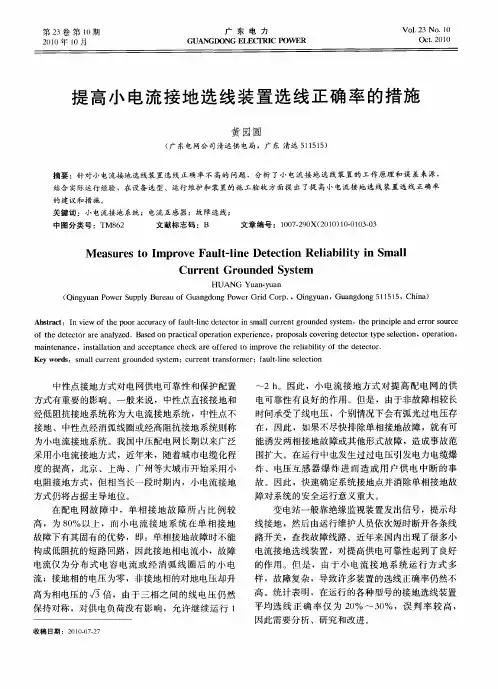

提高小电流接地选线装置选线正确率的措施黄园圆【摘要】针对小电流接地选线装置选线正确率不高的问题,分析了小电流接地选线装置的工作原理和误差来源,结合实际运行经验,在设备选型、运行维护和装置的施工验收方面提出了提高小电流接地选线装置选线正确率的建议和措施.【期刊名称】《广东电力》【年(卷),期】2010(023)010【总页数】3页(P103-105)【关键词】小电流接地系统;电流互感器;故障选线【作者】黄园圆【作者单位】广东电网公司清远供电局,广东,清远,511515【正文语种】中文【中图分类】TM862中性点接地方式对电网供电可靠性和保护配置方式有重要的影响。

一般来说，中性点直接接地和经低阻抗接地系统称为大电流接地系统，中性点不接地、中性点经消弧线圈或经高阻抗接地系统则称为小电流接地系统。

我国中压配电网长期以来广泛采用小电流接地方式，近年来，随着城市电缆化程度的提高，北京、上海、广州等大城市开始采用小电阻接地方式，但相当长一段时期内，小电流接地方式仍将占据主导地位。

在配电网故障中，单相接地故障所占比例较高，为80%以上，而小电流接地系统在单相接地故障下有其固有的优势，即：单相接地故障时不能构成低阻抗的短路回路，因此接地相电流小，故障电流仅为分布式电容电流或经消弧线圈后的小电流；接地相的电压为零，非接地相的对地电压却升高为相电压的倍，由于三相之间的线电压仍然保持对称，对供电负荷没有影响，允许继续运行1～2 h。

因此，小电流接地方式对提高配电网的供电可靠性有良好的作用。

但是，由于非故障相较长时间承受了线电压，个别情况下会有弧光过电压存在，因此，如果不尽快排除单相接地故障，就有可能诱发两相接地故障或其他形式故障，造成事故范围扩大。

在运行中也发生过过电压引发电力电缆爆炸、电压互感器爆炸进而造成用户供电中断的事故。

因此，快速确定系统接地点并消除单相接地故障对系统的安全运行意义重大。

变电站一般靠绝缘监视装置发出信号，提示母线接地，然后由运行维护人员依次短时断开各条线路开关，查找故障线路。

小电流接地选线装置选线不准确的原因分析李晓利;徐春雷【摘要】分析了某公司在使用小电流接地选线装置过程中的一些问题,对选线装置选线不准确的原因进行了确认,并针对报文不准确、插件老化以及零序CT安装方式错误等问题提出了应对措施,提高了查找接地故障的效率,为电网安全运行和可靠供电提供了良好的技术保障.【期刊名称】《电力安全技术》【年(卷),期】2015(017)011【总页数】3页(P48-50)【关键词】小电流接地;选线装置;准确率【作者】李晓利;徐春雷【作者单位】国网新疆电力公司阿克苏供电公司,新疆阿克苏843000;国网新疆电力公司阿克苏供电公司,新疆阿克苏843000【正文语种】中文某供电公司10kV配电网采用中性点不接地系统，发生单相接地时不仅会引起非接地相对地电压的升高，而且间歇性弧光接地也可能引起弧光过电压，对系统绝缘产生较大的威胁；长时间接地运行可能会引起绝缘击穿发生相间短路故障，严重时甚至会造成电压互感器内部发热，加速绝缘老化，烧毁电压互感器。

因此，系统发生单相接地2h后，必须对接地线路进行拉闸停电，以切除接地故障。

当系统发生接地，又无法直接判断接地线路时，需逐条拉开线路查找接地线路，不仅增加了操作工作量，同时也降低了供电的可靠性。

小电流接地选线装置能选择接地线路和寻找接地故障点，减少调整线路及拉开线路的次数，缩短电网接地运行时间，提高供电的连续性、可靠性。

目前该公司在部分变电站安装了接地选线装置，但在使用过程中还存在着一些问题，效果并不理想。

对110kV北城变等3个变电站2013年10kV线路50次接地运行时间作了调查，统计情况如表1所示。

对上述变电站2013年的10kV线路接地处理情况进行调查分析，发现造成接地运行时间较长的原因有：选线不准确、接地故障点隐蔽、环境因素、人员因素等。

其中，选线不准确造成长时间接地运行的比例高达74%。

QC(质量控制)小组成员通过现场调查和分析，绘制了造成选线装置选线不准确的因果分析图(见图1)，并分析出造成选线不准确的主要原因。

浅谈如何提高中低压不接地系统小电流接地选线的正确率为了缩短配网故障抢修时间，提高配网的供电可靠性，特对变电站中低压不接地系统小电流接地选线设备情况进行分析，以提高选线正确率。

一、小电流接地选线实现方式（一）利用专用接地选线装置，原理有利用暂态分量实现接地选线、利用注入分量进行接地探测选线、利用行波原理实现接地选线等，其工作原理不受消弧装置影响；（二）利用消弧装置自带的选线功能，利用瞬时投入中电阻，采集零序电流、电压分量进行接地选线判别；（三）利用保护装置及后台监控系统综合选线功能，适用于保护装置与后台监控为同一厂家，利用保护装置零流告警及后台监控零功判别综合选线功能；当该站装设消弧装置后，受其工作原理影响，该功能无法再使用，需退出；（四）利用保护装置自带的零流告警功能，当该站装设消弧装置后，受其工作原理影响，该功能无法再使用，需退出。

二、通过对不同厂家选线设备的原理分析，建议小电流接地选线的选用原则如下（一）站内未装设消弧装置且无其他小电流接地选线装置，优先选用保护装置自带的接地选线功能、保护装置及后台监控系统综合选线功能，对选线正确率较低的可考虑装设专用小电流接地选线装置。

（二）站内装设消弧线圈装置后，优先选用消弧装置自带小电流接地选线功能；由于装设消弧线圈装置后，零序电流瞬间降为最小，故取消原保护装置自带的接地选线功能以及通过稳态零序过电流越限实现告警选线的小电流接地选线装置。

三、结合平时的运维，对造成小电流接地选线正确率较低的主要问题及原因分析如下（一）利用消弧装置和后台综合选线，受其工作原理影响，选线时间长。

利用消弧装置选线，接地时消弧装置必须投入中电阻，才能实现正确选线，若中电阻未投入工作，那么此时所报出的接地支路就不准确，可能产生误报或拒报；且控制器内部参数设置是否正确，反馈电阻是否符合与零序CT变比是否匹配等因素也可能造成误报或拒报。

利用后台综合选线，当发生接地，首先必须判断母线电压下降后，才开始召唤各馈线支路的零序电流及零序电压，在软件中进行零序功率计算，从而选出接地支路，可能存在选线时间较长，一般可达10～20分钟，这些在接地检查汇报时需要运行人员特别注意。

如何提高小电流接地系统选线准确率◎孙晓伟在电力系统中，小电流接地系统的应用范围较广，它的运行稳定、可靠与否，直接影响电力系统的运行。

小电流接地系统会发生故障时，为了能够在最短的时间内消除故障，使系统恢复正常，必须确保故障线路的选择正确无误。

因此，提高选线准确率显得尤为重要。

一、小电流接地系统选线准确率的影响因素小电流接地系统简称LCGS，归属于三相系统的范畴，也被称之为中性点间接接地系统。

在该系统中，中性点不接地，故此某一相接地无法构成短路回路，产生的故障电流小于负荷电流。

LCGS 选线准确率的影响因素可归纳为以下方面：1.不同选线原理的影响。

对于LCGS 选线而言，准确率在很大程度上会受到不同选线原理的影响，当单相接地故障发生后，为保证所选的选线方法准确，除了要考虑故障的具体类型之外，还要对消弧补偿方式加以明确。

LCGS 选线原理较多，较具代表性的有以下几种：小波分析、谐波分量、零序功率方向等等。

不同的方法适用范围有所差别，若是选择不当，则会导致选线准确率下降。

比如，通过小波分析，对比暂态电流信号，能判断出接地线路，这种选线原理在弧光接地故障检测中最为适用，这是因为此类故障中的暂态电流量多。

若是将该选线原理用于其他接地故障检测，则会使选线准确率受到影响。

2.故障复杂程度的影响。

在LCGS 中，单相接地故障有较多的类型，大体上可分为稳定性和非稳定性两类，前者包括低阻、高阻等故障类型，后者包括短时性、间歇性等故障类型。

选线时，若是仅以工频稳态分析作为主要依据，很难确保分析的全面性，致使选线准确率降低。

对于单项接地故障而言，可从工频稳态和零序暂态两个方面着手，测量零序电流。

实际检测中，工频稳态分量虽然比较微弱，但其本身的稳定性较高，加之持续时间长，在暂态信号严重削弱的情况下，可从稳态故障信号中对故障线路加以判断。

LCGS 中的工频暂态分量加大，约为稳态分量的几百倍。

基于此，复杂程度较高的故障与选线装置存在冲突，由此会对选线准确率造成影响。

小电流接地选线准确性影响因素分析发布时间：2022-08-30T08:27:33.371Z 来源：《科技新时代》2022年第2期第1月作者：刘一伯,宋怡雯[导读] 我国对小电流接地选线的问题研究始终都在进行中刘一伯,宋怡雯国网辽宁省电力有限公司大连供电公司，辽宁省大连市，116000摘要：我国对小电流接地选线的问题研究始终都在进行中，也曾经提出过许许多多解决的方案并且作用于实践当中。

但是从多项实践的结果来看，小电流接地选线的效果并不尽如人意，始终存在着漏选、误选的多重情况所在，因此很难保证其小电流接地线选线的准确性。

其实在二十世纪五十年代中后期，我国对于小电流接地选线的研究就已经开始了，但结果始终不算满意。

那时候主要还是采取单一化的手段，即使在最优的条件下，仍然无法达到预期的目标，这与我国现阶段的技术水平有关系。

随着科学技术的发展，特别是近几年来微机和计算机应用的普及，为我们带来了极大便利的同时，也让小电流接触网选线变得更加复杂和困难起来。

而小电流接地线选择又是影响选线精度的一个重要因素，因此本文将针对小电流选线中常见的几种类型的选线方式进行分析探讨，分析选线准确率低的原因以及如何尽可能保证接线的准确性，以期能够为今后的选线工作做好铺垫。

关键词:小电流接地、选线、正确率一、前言小电流接地选线的故障问题已经困扰了配电网运行多年，随着城市化进程的不断推进以及新建住宅楼数量的逐渐增加，其对供电可靠性提出更高的要求。

因此对于接地选线的方法更是有了较高的要求。

这就需要研究人员针对于接地选线的研究工作任重而道远，需要在平时的工作中及时发现问题，分析问题，总结问题从而去解决问题，以保证接线的准确性，更好的为今后的选线工作打好基础工作。

本文将简单介绍一下如何正确选择小电流接触器接地选线方案，希望能够帮助到大家，同时也能够促进相关领域研究人员开展更深入、全面的探讨与研究工作。

二、小电流接地选线方法小电流的接地选线装置对于提高各行各业的供电可靠性起着关键及其重要的作用。

提高小电流接地选线装置选线准确率方法的研究作者：朱天昊薛雯文来源：《中国新通信》 2018年第21期【摘要】随着电力系统的快速发展，小电流接地选线装置的应用得到广泛认可，使用小电流接地选线装置的好处在于一旦系统出现单相接地故障情况时，不仅不会损害系统电压，而且由于故障中的电流较小，在一定程度上可以对设备起到保护作用。

但是在实践工作过程中，小电流接地选线装置的选线准确率并不理想，并不符合现代化电力需求。

因此，本文就怎样提高小电流接地选线装置选线准确率方法进行探讨研究，并提出建议。

【关键词】小电流接地选线装置选线正确率前言：目前，我国小电流接地方式广泛运用于3~66KV配电网中，它的优点时当发生单相接地故障时，非故障相电压会随之升高1~2 倍，而线电压数值保持不变，换言之，三相设备仍然能够运行正常。

虽然当发生单相接地故障时，三相设备暂时不会出现停摆现象，但是放任不管则会导致故障面积不断扩大，最终出现电力系统出现故障的后果，因此必须尽快找到故障点位，及时清理故障。

一、小电流接地系统装置选线特点及失误原因1.1 选线特点小电流接地在变电站工程中使用范围较广，主要是它有以下几点施工优势：一是电流信号小；二是干扰大，信噪比小；三是随机因素的不确定性；四是电容电流波形不稳定性[1]。

1.2 失误原因1、零序电流互感器存在误差。

普通的零序电流互感器内部构件简单，仅用铁芯和原方中的励磁进行缠绕，其中一圈圈匝数都具有一定的磁性，但是电流互感器的工作准确度却受磁场的影响，当磁场越大，其相应的准确率越高，失误率越低。

2、零序滤波器存在误差。

三相保护电流互感器是变电站中常用的一个零序滤波器，其工作原理是利用三相保护电流的功能，对电流合成零序电流，但是零序滤波器本身存在一定的不稳定性，从而导致其工作准确性不高。

3、微机检测装置的测量存在误差。

在实际工作中，由于微机检测装置与零序电流互感器二者的检测数据相去甚远，存在较大的差距。
