小电流接地选线装置的检查和使用

FFL小电流接地选线装置说明书安徽富丰电气科技有限公司产品概述本系列小电流接地选线装置应用INTEL 80C196KC微处理机多CPU系统，结合多种新型技术做到多路信号同时采集，采集系统独立工作不占用主CPU工作时间。

具有采集速度快，抗干扰能力强等特点。

本产品采用新颖的算法克服了同类产品弧光接地时正确选线率低的缺点。

产品介绍一、适用领域本产品可用于满足下述条件的小电流系统选线。

中性点不接地的小电流系统；最大四段母线系统,总出线回路不大于36路广泛应用于电力系统变电站、发电厂及煤矿、钢铁、冶金、化工等大型厂矿的供电系统。

二、性能及特点本产品选用INTEL 80C196KC微处理器芯片。

本机针对国内其它小电流选线设备对弧光接地判断准确率低的情况，采用了先进的最大增量法进行弧光的选线判断。

针对不同情况可有三种方案进行选线汉字化输出信息可通过液晶显示追忆(8次故障数据)。

提供可选两种数据通讯接口: RS-232口、 RS-485口选线提供打印机为选配功能，须订货时说明。

三、使用条件3.1 环境条件3.1.1环境温度：-5℃～40℃3.1.2气压力：80～110Kpa3.1.3空气相对湿度：90%（25℃）、50%（40℃）3.1.3使用地点不能有爆炸危险的介质，周围介质中不能含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸汽及含有较严重霉菌存在,无剧烈振动源。

3.1.4安装地点应具防御风、雨、沙和防尘设施。

3.2基本工作条件3.2.1最小工作电压:20V；最小工频工作电流:20mA。

DL/T 872-2004中4.5.1a规定3.2.2最大电容电流比：50%。

即系统中出线对地电容电流中最大的与全系统电容电流之比必须小于50%。

DL/T 872-2004中4.5.1b规定3.2.3 单相接地时总谐波电压畸变系数：1.0%-6.0%。

DL/T 872-2004中4.5.1d规定3.2.4 选线最少须接入三个出线，且这三个出线所产生的二次电容电流须大于20mA。

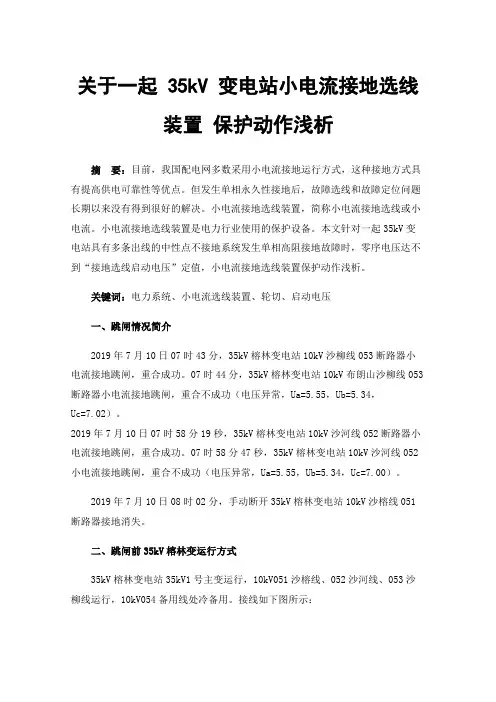

关于一起 35kV 变电站小电流接地选线装置保护动作浅析摘要：目前，我国配电网多数采用小电流接地运行方式，这种接地方式具有提高供电可靠性等优点。

但发生单相永久性接地后，故障选线和故障定位问题长期以来没有得到很好的解决。

小电流接地选线装置，简称小电流接地选线或小电流。

小电流接地选线装置是电力行业使用的保护设备。

本文针对一起35kV变电站具有多条出线的中性点不接地系统发生单相高阻接地故障时，零序电压达不到“接地选线启动电压”定值，小电流接地选线装置保护动作浅析。

关键词：电力系统、小电流选线装置、轮切、启动电压一、跳闸情况简介2019年7月10日07时43分，35kV榕林变电站10kV沙柳线053断路器小电流接地跳闸，重合成功。

07时44分，35kV榕林变电站10kV布朗山沙柳线053断路器小电流接地跳闸，重合不成功（电压异常，Ua=5.55，Ub=5.34，Uc=7.02）。

2019年7月10日07时58分19秒，35kV榕林变电站10kV沙河线052断路器小电流接地跳闸，重合成功。

07时58分47秒，35kV榕林变电站10kV沙河线052小电流接地跳闸，重合不成功（电压异常，Ua=5.55，Ub=5.34，Uc=7.00）。

2019年7月10日08时02分，手动断开35kV榕林变电站10kV沙榕线051断路器接地消失。

二、跳闸前35kV榕林变运行方式35kV榕林变电站35kV1号主变运行，10kV051沙榕线、052沙河线、053沙柳线运行，10kV054备用线处冷备用。

接线如下图所示：三、设备信息四、线路检查情况2019年7月10日，对10kV051沙榕线路巡视发现10kV沙榕线T新囡支线14号杆C相避雷器击穿。

五、小电流接地选线装置动作分析1、装置动作情况（1）装置轮切10kV053沙柳线报文：（2）装置轮切10kV052沙河线报文2、判断接地线路图1图2从故障录波图中可以看出，零序电压与零序电流二次回路极性正确，故障发生时10kVⅠ母零序电压为18V左右，线路051零序电流方向与线路052、053零序电流方向相反，电流值约为线路052、053的零序电流之和，可以判断线路051是接地故障的线路，即10kV沙榕线。

南方电网生〔2012〕32号附件Q/CSG 中国南方电网有限责任公司企业标准Q/CSG110040-2012小电流接地选线装置技术规范Specification for Fault Line Selection Device in Neutral PointIneffectively Grounded System2012-09-30发布2012-10-08 实施目次地址发布:// （务必收藏）/feizhuliu/31615.html1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 技术要求 (2)5 试验方法 (8)6 产品检验 (11)7 标志、包装、运输、贮存 (13)前言为规范南方电网中低压配电网小电流接地选线装置的技术条件和基本要求，指导和规范小电流接地选线装置统一设计、制造、采购、检验和应用等方面的管理，保证选线装置安全、准确、可靠的运行，特制定本技术规范。

本技术规范以中华人民共和国电力行业相关标准为基础，参考了其它相关的国家标准、行业标准、技术规范与规定，综合考虑了南方电网的实际运行情况和发展要求，是南方电网规范小电流接地选线装置的技术性指导文件。

本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。

本规范主要起草单位：广西电网公司、广西电网公司电力科学研究院本规范主要起草人：俞小勇、谢雄威、罗俊平、高立克、李克文、覃剑、吴远利、孙广慧。

本规范主要审查人：佀蜀明、薛武、何朝阳、马辉、余新、戴宇、胡玉岚、麦洪、陈太展、巩俊强、王炼、桂国军、陈勇。

本规范由中国南方电网有限责任公司标准化委员会批准。

本规范自发布之日起实施。

执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。

小电流接地选线试验方案规程小电流接地选线试验是一项重要的电力设备试验，用于检测电力系统的接地情况，并确定适当的接地线路。

下面是小电流接地选线试验方案规程，共计。

一、试验目的小电流接地选线试验的主要目的是通过在电力系统中施加电流，测量电路的电阻和灵敏度，以检测系统接地类型，包括单点、多点和中性点。

根据试验结果，确定合适的接地线路，以保证系统的安全运行。

二、试验范围本试验适用于110kV及以下电力系统的小电流接地选线试验，包括变电站、配电设备和输电线路。

三、试验仪器和设备1.小电流接地装置。

用于施加小电流，一般包括小电流发生器、铁芯电流变压器、调节器和测试设备等。

2.防爆仪表。

用于检测电路的电流、电压和阻值等参数。

3.接地线圈。

用于构建接地回路。

4.钳形电流表。

用于直接测量电流。

5.微欧表。

用于测量电路的电阻值。

6.温度计。

用于测量试验环境温度。

四、试验程序1.试验前准备（1）检查所有试验设备，确保其正常工作，无故障或短路等情况。

（2）准备好试验装置和相关测试设备，并按要求连接接地线圈和馈线系统。

（3）将小电流发生器调整到合适的电流大小，并校准相应的测试设备。

（4）确定试验区域和安全措施。

2.试验施工（1）连接测量设备，并将小电流发生器接入电源。

（2）在不影响电力系统稳定运行的情况下，将小电流通过接地线圈施加到系统上。

（3）在设备连接完毕之前，先进行空载试验，以检测设备连接是否正确。

（4）根据试验结果，逐步调整电流大小，直至测量结果稳定。

（5）记录所有实验结果，并计算出所测得的电路阻值。

3.试验收尾（1）断开小电流接地选线试验设备，并彻底清理试验现场。

（2）整理并记录试验数据，包括电路的阻值、施加电流的大小及试验环境温度等。

（3）尽快评估试验结果，根据测得的数据，建议适当调整接地线路。

五、注意事项1.试验前应对所有装置、设备和线路等进行彻底检查，确保安全可靠。

2.试验过程中应严格遵守相关安全规定，并设置相应的安全措施，以确保试验操作人员的安全。

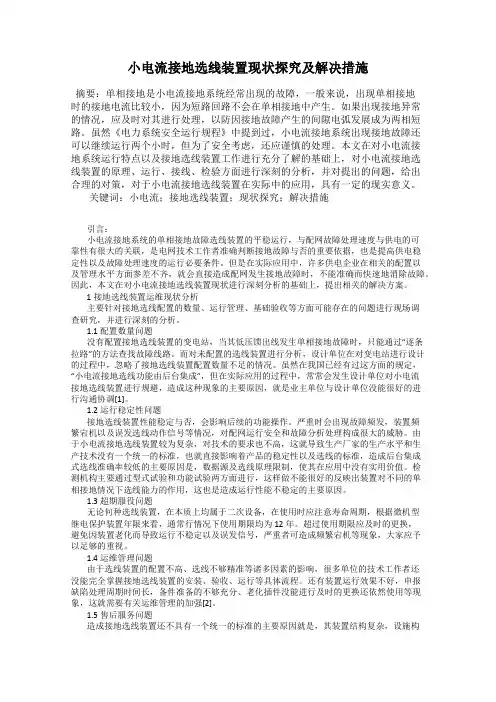

小电流接地选线装置现状探究及解决措施摘要：单相接地是小电流接地系统经常出现的故障，一般来说，出现单相接地时的接地电流比较小，因为短路回路不会在单相接地中产生。

如果出现接地异常的情况，应及时对其进行处理，以防因接地故障产生的间隙电弧发展成为两相短路。

虽然《电力系统安全运行规程》中提到过，小电流接地系统出现接地故障还可以继续运行两个小时，但为了安全考虑，还应谨慎的处理。

本文在对小电流接地系统运行特点以及接地选线装置工作进行充分了解的基础上，对小电流接地选线装置的原理、运行、接线、检验方面进行深刻的分析，并对提出的问题，给出合理的对策，对于小电流接地选线装置在实际中的应用，具有一定的现实意义。

关键词：小电流；接地选线装置；现状探究；解决措施引言：小电流接地系统的单相接地故障选线装置的平稳运行，与配网故障处理速度与供电的可靠性有很大的关联，是电网技术工作者准确判断接地故障与否的重要依据，也是提高供电稳定性以及故障处理速度的运行必要条件。

但是在实际应用中，许多供电企业在相关的配置以及管理水平方面参差不齐，就会直接造成配网发生接地故障时，不能准确而快速地消除故障。

因此，本文在对小电流接地选线装置现状进行深刻分析的基础上，提出相关的解决方案。

1接地选线装置运维现状分析主要针对接地选线配置的数量、运行管理、基础验收等方面可能存在的问题进行现场调查研究，并进行深刻的分析。

1.1配置数量问题没有配置接地选线装置的变电站，当其低压馈出线发生单相接地故障时，只能通过“逐条拉路”的方法查找故障线路。

而对未配置的选线装置进行分析，设计单位在对变电站进行设计的过程中，忽略了接地选线装置配置数量不足的情况。

虽然在我国已经有过这方面的规定，“小电流接地选线功能由后台集成”，但在实际应用的过程中，常常会发生设计单位对小电流接地选线装置进行规避，造成这种现象的主要原因，就是业主单位与设计单位没能很好的进行沟通协调[1]。

1.2运行稳定性问题接地选线装置性能稳定与否，会影响后续的功能操作。

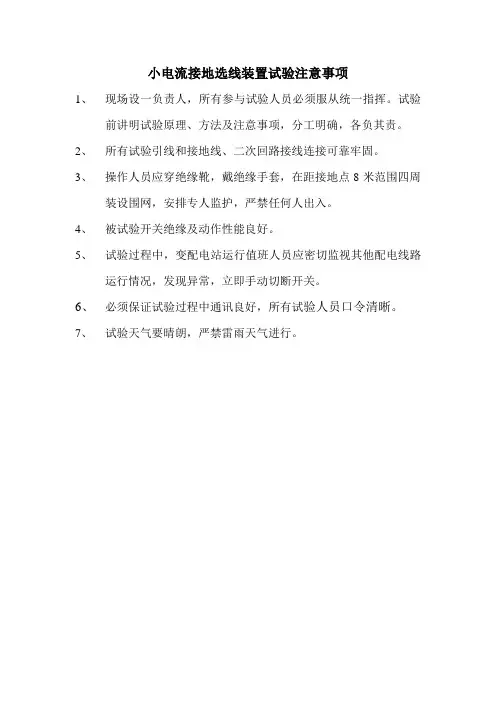

小电流接地选线装置试验注意事项
1、现场设一负责人，所有参与试验人员必须服从统一指挥。

试验
前讲明试验原理、方法及注意事项，分工明确，各负其责。

2、所有试验引线和接地线、二次回路接线连接可靠牢固。

3、操作人员应穿绝缘靴，戴绝缘手套，在距接地点8米范围四周
装设围网，安排专人监护，严禁任何人出入。

4、被试验开关绝缘及动作性能良好。

5、试验过程中，变配电站运行值班人员应密切监视其他配电线路
运行情况，发现异常，立即手动切断开关。

6、必须保证试验过程中通讯良好，所有试验人员口令清晰。

7、试验天气要晴朗，严禁雷雨天气进行。

小电流接地选线装置试验步骤
1、试验负责人通知变配电站值班人员将试验线路停电。

2、试验负责人安排试验组人员安要求进行接线。

3、在接地点8米范围四周装设护网，悬挂警示牌，并设专人
看护，严禁任何人员出入。

4、现场试验组组长通知负责人“准备完毕，可以试验”，试
验负责人通知试验人员人员对线路进行送电。

5、高压开关操作人员戴绝缘手套按下合闸按钮，经5秒左右
按下分闸按钮检测人员记录选线输出，检查装置的选线结果是否正确。

6、重复上述测试3次，若必要可增加测试次数。

7、操作人员拉开高压柜上下隔离刀闸，将线路恢复正常。

小电流接地选线装置使用现状分析及其解决方案小电流接地选线装置自上世纪80年代研发成功以来，已有大量装置投运市场，经过一段时间的运行，大部分产品纷纷退出市场。

究其原因，用户纷纷反映：小电流接地选线不准。

结合实际运行情况分析，目前存在问题如下：（1）设备选线准确率低，主要因为设备厂家技术参差不齐，选线方法单一，不能满足实际的运行工况；（2）小电流接地选线装置选线精确度不高，这里面也并非全部为设备自身问题，零序电流互感器的传变精度也影响选线结果；（3）部分单位在投运前调试一次，使用频率不是很高，部分装置没有投运。

（4）售后服务差，个别厂家无售后服务，对于现有装置异常维护不到位，产品升级无服务，导致选线不准，设备超期服务等无关注。

运行效果不良分析：在已经安装投运的选线装置，选线准确率往往出现比较低，选线装置应用效果并不理想，结合现场情况，主要有以下原因：（1）目前，在变电站、发电厂、开闭站等的典型设计中，没有将独立选线装置作为标准设计，而是将选线功能含在综自系统中；未考虑零序电流引出位置，后期增设选线装置，使用合成零序电流，导致选线准确率低。

（2）选线方法单一：现场有很多“综自系统自带选线功能”的情况，此种情况的选线功能只是作为一种附加功能，功能简单、人机界面不友好，而且受综自系统数据采集及数据运算能力的限制，所使用的选线方法及技术单一，对不同系统（不接地系统、经消弧线圈接地系统、经电阻接地系统）和复杂多变的故障类型（金属性接地、电阻接地、弧光接地等）不能适应，加之综自厂家不重视作为附加功能的选线功能，售后服务跟不上，使得综自系统自带的选线功能选线准确率很低，或干脆退出运行。

（3）追求低价中标，众多厂家逐利而销售选线装置，不少选线供应商自己不生产选线装置或只单一生产简单选线装置，恶性竞争，导致产品质量参差不齐，但是能够真正做好选线却不容易，真正有实力的选线厂家并不多。

而往往有实力的厂家最后因为价格原因不能中标。

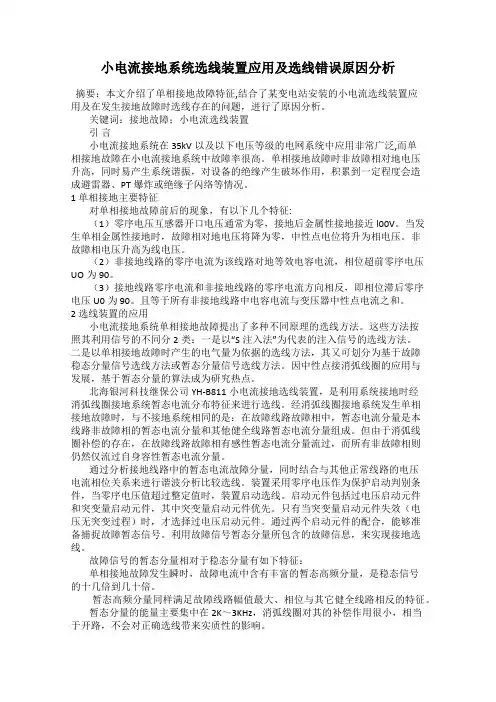

小电流接地系统选线装置应用及选线错误原因分析摘要：本文介绍了单相接地故障特征,结合了某变电站安装的小电流选线装置应用及在发生接地故障时选线存在的问题，进行了原因分析。

关键词：接地故障；小电流选线装置引言小电流接地系统在35kV以及以下电压等级的电网系统中应用非常广泛,而单相接地故障在小电流接地系统中故障率很高。

单相接地故障时非故障相对地电压升高，同时易产生系统谐振，对设备的绝缘产生破坏作用，积累到一定程度会造成避雷器、PT爆炸或绝缘子闪络等情况。

1 单相接地主要特征对单相接地故障前后的现象，有以下几个特征:（1）零序电压互感器开口电压通常为零，接地后金属性接地接近l00V。

当发生单相金属性接地时，故障相对地电压将降为零，中性点电位将升为相电压。

非故障相电压升高为线电压。

（2）非接地线路的零序电流为该线路对地等效电容电流，相位超前零序电压UO为90。

（3）接地线路零序电流和非接地线路的零序电流方向相反，即相位滞后零序电压U0为 90。

且等于所有非接地线路中电容电流与变压器中性点电流之和。

2 选线装置的应用小电流接地系统单相接地故障提出了多种不同原理的选线方法。

这些方法按照其利用信号的不同分2类：一是以“S注入法”为代表的注入信号的选线方法。

二是以单相接地故障时产生的电气量为依据的选线方法，其又可划分为基于故障稳态分量信号选线方法或暂态分量信号选线方法。

因中性点接消弧线圈的应用与发展，基于暂态分量的算法成为研究热点。

北海银河科技继保公司YH-B811小电流接地选线装置，是利用系统接地时经消弧线圈接地系统暂态电流分布特征来进行选线。

经消弧线圈接地系统发生单相接地故障时，与不接地系统相同的是：在故障线路故障相中，暂态电流分量是本线路非故障相的暂态电流分量和其他健全线路暂态电流分量组成。

但由于消弧线圈补偿的存在，在故障线路故障相有感性暂态电流分量流过，而所有非故障相则仍然仅流过自身容性暂态电流分量。

通过分析接地线路中的暂态电流故障分量，同时结合与其他正常线路的电压电流相位关系来进行谐波分析比较选线。

小电流接地选线原理及应用小电流接地选线是一种电力系统的保护措施，它的原理是通过接地电阻使异常电流通过接地途径回路，并通过保护装置切断故障电流，以达到保护设备和确保人身安全的目的。

小电流接地选线主要应用于电力系统中的中性点接地系统，下面我将从选线原理、选线方式和应用场景等方面详细介绍。

知识点1：小电流接地选线的原理- 电力设备的中性点连接到接地电极，形成接地途径- 当系统发生故障时，异常电流通过接地电阻进入接地途径回路- 接地电阻起到限流作用，使得故障电流保持在较小的范围内- 故障发生时，保护装置检测到故障电流后立即切断故障电流，避免产生更大的损害知识点2：小电流接地选线的选线方式- 直接接地选线：将设备的中性点直接接地，通过接地电阻将异常电流引入地下- 间接接地选线：将设备中性点通过电感或电容与地相连，利用电感或电容的阻抗对异常电流进行限制，实现小电流接地知识点3：小电流接地选线的应用场景- 电力系统的中性点保护：在三相四线电力系统中，中性点是容易出现故障的地方，通过小电流接地选线可以有效保护设备和人身安全- 静电保护：在一些工业生产和仓储场所，存在大量的静电积聚，通过小电流接地选线可以将静电引导到地下，避免静电火花引发事故- 防雷保护：在雷暴天气中，通过小电流接地选线将雷电引导到地下，减少雷击对建筑物和设备的损坏风险- 电力设备的故障检测与定位：通过小电流接地选线可以检测和定位电力设备的故障，为维护和抢修提供便利知识点4：小电流接地选线的优势与不足- 优势：小电流接地选线能够减小故障电流的范围，保护设备和人身安全；对系统的影响小，不会影响系统的正常运行；能够方便地检测和定位故障- 不足：小电流接地选线需要适当的接地电阻和保护装置来实现，增加了系统的成本；对系统的一些特殊设备会产生电磁干扰和电压波动的影响，需要进行特殊的处理综上所述，小电流接地选线是一种有效的电力系统保护措施，通过合理的选线方式和接地装置，可以保护设备的安全性和人身安全，同时也可以用于静电保护、防雷保护和故障检测等方面。

小电流接地选线装置应用及故障动作分析摘要：简要介绍小电流接地选线装置原理，简述实际应用中的小电流接地选线装置故障时动作情况，根据异常动作情况分析原因，对小电流接地选线装置应用及运行有实际意义。

关键词：小电流接地选线装置；暂态比相法；暂态比幅法；暂态功率方向法0引言小电流接地系统是指中性点不接地或经过消弧线圈和高阻抗接地的三相系统。

小电流接地系统中单相接地故障是一种常见的临时性故障，一相发生接地，导致其它两相的对地电压升高为相电压的数倍，这样会对设备的绝缘造成威胁，若不及时处理可能会发展为绝缘破坏、两相短路、弧光放电，引起系统过压。

但当系统发生单相接地故障时，由于不能构成短路回路，接地电流是分布电容电流，数值比负荷电流小得多，难以检测。

小电流接地选线装置可迅速查出故障线路并加以排除，应用于发电厂、变电所及大型厂矿企业，实现母线单相接地报警和线路接地保护跳闸功能。

1小电流接地选线装置原理1.1小电流接地系统故障分析小电流接地系统发生单相接地故障时，故障相电压为0，非故障相电压升为线电压，即原电压的√3倍，电压向量图如图1所示。

图1小电流接地系统单相接地故障时，非故障线路零流为该线非故障相对地电容电流之和，超前零序电压90度，零流方向由母线指向线路，故障线路零流为除故障线之外的全系统中其它所有元件非故障相对地电容电流之和，滞后零序电压90度，零流方向由线路指向母线，出线越多，故障线路零流越大于非故障线路零流。

1.2小电流接地系统装置选线法接地故障暂态过程与电网结构、参数、运行方式相关，暂态电流远大于稳态电容电流，暂态最大电流值与故障电压初始相角有关，暂态电流不受消弧线圈的影响，弧光接地和间隙性接地暂态分量更丰富。

小电流接地选线装置利用接地瞬时的暂态信号进行选线，选线可靠性很高。

发生单相接地故障时，暂态零序电流分布特征是：故障线路电流幅值最大，故障线路电流方向与非故障线路相反。

小电流接地选线装置判断零序电压大于整定值时启动选线，提取启动前后各一个周波的暂态数据，对暂态数据进行分析处理。

小电流接地选线装置施工安全注意事项嘿，朋友们！今天咱们来唠唠小电流接地选线装置施工安全注意事项呀。

这可都是非常重要的点呢，大家一定要仔细听呀！首先呢，在施工前的准备阶段呀，哎呀呀，一定要对施工现场进行全面的勘察哇。

这勘察可不是走过场呢，要仔仔细细查看周围的环境，有没有什么潜在的危险源呀？比如说，附近有没有带电的线路可能会影响到施工呀？这时候就得做好标记哇，可不能马虎呢！还有哇，施工人员的安全防护用品得准备齐全呢，安全帽、绝缘鞋、手套等等，一个都不能少呀！这就像是战士上战场得带好装备一样重要呢！施工过程中哇，那更是要小心谨慎啦。

在安装小电流接地选线装置的时候呢，一定要严格按照操作规范来呀！比如说，接线的时候，线序可不能接错呢，一旦接错，那可能就会引发一系列的问题呀！哇，这可不是闹着玩的呀！而且呀，在操作电气设备的时候呢，一定要确保设备是断电状态呢，如果不小心触电了，那可不得了哇！施工人员之间也要保持良好的沟通呀，嘿，你这边弄好了没呀？得随时交流进度和情况呢。

在高处作业的时候哇，哎呀呀，这安全措施更是重中之重呢！脚手架得搭建牢固哇，安全带得系好呢，这要是不小心掉下去，那后果不堪设想呀！还有哇，工具也要放置好呢，不能随手乱放，万一掉下去砸到下面的人呢，那可就闯大祸了呀！再者呢，施工现场的安全管理也不能松懈呀。

要有专人负责安全监督呢，这个人可不能打瞌睡哇，要时刻盯着施工现场，发现不安全的行为要及时制止呢！哇，要是看到有人违规操作，得大喊一声：“嘿，你这样做很危险呢，快停下来呀！”另外呀，施工完成后呢，也不能就拍拍屁股走人哇。

要对施工的成果进行检查和测试呢，确保小电流接地选线装置安装正确，能够正常运行呢。

如果发现有问题，得及时处理呀，不能留下安全隐患呢！朋友们呀，小电流接地选线装置施工安全注意事项可都是为了大家的安全和整个工程的顺利进行呀！咱们可不能轻视这些点呢，一定要牢记在心呀！这样才能开开心心施工，平平安安回家呢！哇！。

小电流接地选线装置首先通过测量母线的零序电压判断哪段母线接地,然后通过各条线路的零序电流与零序电压比较,零序电流落后零序电压90°,确定接地线路.还有一种方式是判断母线接地后,通过探索跳闸，经重合闸延时后重合闸动作，自动合上开关，当零序电压仍然存在，并表明“本线路未接地”；当零序电压不存在，并表明“本线路接地”。

只有在中性点不接或经消弧线圈接地欠补偿时故障线路与非故障线路的零序电流才不一致。

当经消弧圈过补偿时无法判别。

其次接地时利用停电后再重合是不允许的，因为造成短时停电。

对中心点不接地电网中的单相接地故障又以下结论：1、单相接地时，全系统都将出现零压；2、在非故障的元件上有零流，其数值等于本身的对地电容电流，电容性无功功率的实际方向为：母线->线路；3、故障线路上，零流为全系统非故障元件对地电容电流之和，数值一般较大，电容性无功功率的实际方向为：线路->母线；随着小电流接地自动选线不断研究和改进，微机技术和数字技术的应用，其性能在逐步提高，在不接地及消弧线圈接地系统已广泛应用。

其选线的正确率有了很大的提高。

目前了解到的选线方法压有：1、零序电压、零序电流突变量和功率方向法；（广州智光）2、残流增量及有功功率法；（北京电力设备总厂、邯郸旭辉自动化设备公司）3、并联电组法（上海思源、邯郸旭辉）4、五次谐波窄带选频，同时提取基波成分、利用相位关系判断故障线路；所有线路同时采样。

（北京新民科技发展有限公司）5、利用暂态小波分析、稳态过程谐波分析及能量分析等综合判断故障线路。

（甘肃明珠电力科技园有限公司）从上述选线方法可以看出，目前的选线装置多个判量综合分析的方法，所以使其选线正确明显提高。

小电流接地自动选线装置存在的问题：1、作为判据的信号量小，相对测量误差偏大；2、零序PT、CT的误差及长距离二次电缆引起测量误差；3 、干扰大、信噪比小；一是电磁干扰，二是系统负荷不平衡造成的零序电流和谐波电流较大；4、随机因素影响的不确定运行方式改变、电压水平、负荷电流的变化、接地故障形式和接地点过度电组的千变万化；5、小电流接地自动选线装置本身的性能不够完善。

小电流接地选线试验方案一、试验目的本文档介绍了进行小电流接地选线试验的方案，旨在通过该试验来确定电力系统中接地回路的最佳选线，以确保电力系统的安全运行。

二、试验原理小电流接地选线试验是一种常用的电力系统故障诊断方法。

其基本原理是利用小电流接地选线装置对系统进行测试，通过测量接地电流的大小和方向，并结合网络拓扑信息，分析系统中不同接地线路的性能差异，以确定最佳接地回路。

三、试验步骤及方法1.准备工作–检查试验设备的完好性，确保仪器仪表运行正常。

–根据试验需求，选择合适的电流源和选线装置。

–确定试验的测量点和测量范围。

2.试验前测量在进行小电流接地选线试验之前，需进行一些必要的测量，以获取基准值。

–测量系统中的接地电阻，并记录下来。

–对系统的电流接地点进行必要的测试，比如绝缘电阻测量等。

3.装置连接–将选线装置与待测试的电力系统进行连接。

–将电流源与系统地网进行连接。

4.启动试验–打开电流源，并设置合适的试验电流值。

–通过选线装置，将试验电流注入系统的接地回路中。

5.测量数据–利用仪器仪表，测量系统中各接地回路的接地电流大小和方向，并记录下来。

–记录测试时的环境条件，如温度、湿度等。

6.数据分析–将测得的接地电流数据与系统拓扑信息相结合，进行分析和比较。

–判断不同接地回路的性能差异，确定最佳接地线路。

7.试验总结与报告–根据试验结果，总结试验过程中的问题和经验，提出改进建议。

–撰写试验报告，包括试验目的、方法、结果和分析等内容。

四、试验注意事项•试验过程中，应严格遵守相关安全规范和操作规程。

•确保选线装置和测量仪器的准确性和稳定性。

•清理试验现场，确保安全和环境卫生。

五、结论小电流接地选线试验可以有效地评估电力系统中接地回路的性能，并根据试验结果选择最佳的接地线路。

通过合理的步骤和方法，可以提高电力系统的可靠性和安全性，减少系统故障的发生率。

以上是小电流接地选线试验方案的基本要点，希望对您的工作有所帮助。

小电流接地选线装置说明书
前言：
迅达公司立足于长远发展，坚持“务实、守信、创新、高效”的企业运营理念，以高新技术为手段，创造名牌产品，真诚服务客户！
第一、小电流接地选线装置介绍
我厂的小电流接地选线装置的型号主要为：XD-NSL型，它能在系统发生单相接地时，准确、迅速地选出接地线路或母线。

使用简单方便，无需维护，可根据用户需要将相关信息通过通信接口传给上级监控系统，适用于无人值守变电站。

第二、工作原理
在高压室高压柜有母线测量PT,开口三角测零序电压;在每路出线柜装零序电流CT,线路有接地时,零序电流CT有电流流过。

小电流接地选线装置一般用零序电压和零序电流作为接地故障线路判定依据。

第三、订货须了解
1、产品的型号、名称以及订货数量
2、装置的工作电源额定值
3、是否带有通信功能，并指定接口形式
4、其他特殊要求。
