电流表怎么使用方法 ①电流表要与用电器串联在电路中(否则短路,烧毁电流表.); ②电流要从"+"接线柱入,从"-"接线柱出(否则指针反转,容易把针打弯.); ③被测电流不要超过电流表的量程(可以采用试触的方法来看是否超过量程.); ④绝对不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小,相当于一根导线.若将电流 表连到电源的两极上,轻则指针打歪,重则烧坏电流表、电源、导线.). 注意是：先烧表（电流表）,后毁源（电源） 使用步骤 1、校零,用平口改锥调整校零按钮. 2、选用量程（用经验估计或采用试触法） 电流表归结起来有三看和三问先看清电流表的量程,一般在表盘上有标记.确认最格的一个表示多少安培把电流表的正负接线柱接入电路后,观察指针位置,就可以读数了.此外还要选择合适量程的电流表. 可以先试触一下,若指针摆动不明显,则换小量程的表.若指针摆动大角度,则换大量程的表.一般指针在表盘中间左右,读数比较合适. 一看：量程.电流表的测量范围. 二看：分度值.表盘的一小格代表多少. 三看：指针位置.指针的位置包含了多少个分度值. 读数 1.看清量程 2.看清分度值(一般而言,量程0~3A分度值为0.1A,0.6A为0.02A) 3.看清表针停留位置(一定从正面观察) --使用前的准备:1.调零,用平口改锥调整校零按钮. 2.选用量程{用经验估计或采用试触法} 测量长度可以用刻度尽，测量时间可以用钟表，型量电流要用专门的仪表_电流表.电流表的种类很多，图5一5绘出了几种电流表的外形，右上角是电流表在电路图中的符号. 电流表的示数电流袭的刻度盘上标有符号A和表示电流值的刻度.电流表的"0"点通常在左端.当被测电路中的电流为零时，指针指在"0"点;当被测电路中有电流时，指针偏转，指针稳定后所指的刻度，就是被测电路中的电流值.每个电流表都有一定的测量范围----量程.在读取数据之前，要先确认你使用的电流表的量程，然后根据量提确认每个大格和每个小格所表示的电流值(图5-6)学校实验室里常用的
南方电网生〔2012〕32号附件 Q/CSG 中国南方电网有限责任公司企业标准 小电流接地选线装置技术规范 Specification for Fault Line Selection Device in Neutral Point Ineffectively Grounded System 中国南方电网有限责任公司 发 布
目次 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (2) 4 技术要求 (2) 5 试验方法 (8) 6 产品检验 (11) 7 标志、包装、运输、贮存 (13)
前言 为规范南方电网中低压配电网小电流接地选线装置的技术条件和基本要求，指导和规范小电流接地选线装置统一设计、制造、采购、检验和应用等方面的管理，保证选线装置安全、准确、可靠的运行，特制定本技术规范。 本技术规范以中华人民共和国电力行业相关标准为基础，参考了其它相关的国家标准、行业标准、技术规范与规定，综合考虑了南方电网的实际运行情况和发展要求，是南方电网规范小电流接地选线装置的技术性指导文件。 本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。 本规范主要起草单位：广西电网公司、广西电网公司电力科学研究院 本规范主要起草人：俞小勇、谢雄威、罗俊平、高立克、李克文、覃剑、吴远利、孙广慧。 本规范主要审查人：佀蜀明、薛武、何朝阳、马辉、余新、戴宇、胡玉岚、麦洪、陈太展、巩俊强、王炼、桂国军、陈勇。 本规范由中国南方电网有限责任公司标准化委员会批准。 本规范自发布之日起实施。 执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。
小电流接地系统接地故障选线方法涂少煌 发表时间：2019-09-18T10:09:46.183Z 来源：《电力设备》2019年第7期作者：涂少煌[导读] 摘要：本文简要总结近年来现有的选线的理论方法，对选线方法的原理做了简要分析，并指出了小电流接地系统故障选线的主要侧重方向。 (广州智光电气技术有限公司广州 510760) 摘要：本文简要总结近年来现有的选线的理论方法，对选线方法的原理做了简要分析，并指出了小电流接地系统故障选线的主要侧重方向。 关键词：小电流接地系统；单相接地；故障选线；选线方法 1单相接地故障信号特征的分析 1.1稳态特征信号分析 中性点不直接接地系统发生接地故障时，全系统伴随零序电压的产生会有零序电流产生，所有非故障线路上元件的对地电容电流之和在数值上等于故障线路的零序电流，故障相电流方向从线路流向母线，与非故障线路相反。为了减少故障点处的故障电流，在中性点处接入了消弧线圈，相当于叠加了一个与故障电流相反的感性电流，在实际运行中，由于消弧线圈过补偿的作用，所叠加的感性电流在数值上大于故障电流，使得故障电流方向发生改变与非故障线路相同，由此，使得基于稳态量的选线方法失败。 1.2暂态特征信号分析 配电网发生接地故障时，所产生的故障电流包含的暂态成分比稳态成分多。可以被利用的有效的信息较多，全网络的暂态电容电流相当于2个电容电流之和：放电电流，此电流方向由母线流向故障点处，是由于故障相的电压突然降低而产生；充电电流，该电流通过电源形成回路，是由于非故障相的电压突然升高而产生。一般在相电压接近最大值时刻较多地发生接地故障，此时电容电流远远大于电感电流，消弧线圈补偿作用可以忽略不计，所以可以认为中性点不接地系统和经消弧线圈接地系统发生故障时的暂态特征是相似的，因此利用故障时的暂态特征作为选线的基本依据的重要意义显而易见。 2小电流接地系统故障选线方法 2.1基于稳态分量的选线方法 2.1.1零序电流比幅法 零序电流比幅法所需的特征量是零序电流，是根据系统故障的稳态特征来进行选线，比较母线处各出线零序电流幅值大小，其中幅值最大的线路即为故障线路，此方法比较简单容易实行。但是，当幅健距不大或母线故障时，会造成选线失败，此外还有各种复杂因素的影响，如不平衡的CT，系统运行方式等问题。由于电容电流在中性点经消弧线圈接地系统中被补偿，使得该方法不适用于此系统，但可用于小电流不接地系统，适用范围较小。 2.1.2零序电流相位法 配电网发生接地故障时，该方法利用故障稳态特征选出与各条出线零序电流方向不同的线路作为故障线路。当线路很短且零序电很小时容易产生“时针效应”，在零序电流方向的判断上出现错误。同时，系统运行方式、电流不平衡以及过渡电阻也会对故障线路产生一定程度的干扰。同样，由于消弧线圈的补偿作用可以改变故障线路电流的方向，同零序电流比幅法一样，此方法也不适用谐振接地系统，只能用于不接地系统。 2.1.3群体比幅比相法 该方法是前两个方法的结合。首先比较各条线路的零序电流幅值大小，选出3条以上幅值相对较大的线路，然后再比较它们的相位，方向与其他线路相反的即为故障线路，若所有方向线路都相同则为母线故障。但此方法易受过渡电阻的大小以及CT不平衡等因素的影响，且死区和盲点的存在会对相位的判断产生影响。除此以外，由于是前两种方法的结合，同样只能适用于不接地系统。 2.1.4有功分量法 电网中各条线路存在对地电导，消弧线圈串／并联的电阻在发生故障时，会产生一定有功电流且不能被消弧线圈补偿。以零序电压作为参考量，将有功分量取出，然后利用故障线路零序电流有功分量比非故障线路大且方向相反来选线此方法虽然不受消弧线圈的限制，但接地电流中有功分量的成分较少，降低了检测的灵敏度，且受接地电阻和电流互感器不平衡的影响。 2.2基于暂态分量的选线方法 2.2.1首半波法 此方法最重要的一点就是假设故障发生的时刻是相电压接近峰值的瞬间，此时，暂态电容电流远远大于暂态电感电流。该方法的选线原理是在发生单相接地故障后的首个半周期内，故障线路的零序暂态电流和电压的极性与非故障线路相反。但是如果故障发生在相电压经过零的时刻，暂态电流的信号非常薄弱，特征信号不明显，不易检测。显而易见，该方法有一定的局限性，并且过渡电阻和谐波会造成一定的干扰，降低故障选线的准确性。 2.2.2小波分析法 小波分析理论可以在一定的频带内将暂态信号分解，尤其是对奇异信号和变化不明显的信号应用较好，信号突变部分和信号的奇异点处包含有能清晰反映原始信号中重要信息的成分。而在小电流系统发生接地故障时，暂态信号的奇异处隐藏有较多有价值的故障信息，能清晰地反映故障的暂态特征，所以可以利用小波分析法来分析和提取故障信息。故障发生时电流会突然改变，小波分析法就是利用这一特点来进行选线，首先利用小波奇异性检测的方法对各条线路的暂态零序电流使用小波变换，然后对各条线路的零序电流经过小波变换后的模极大值的峰值和相位进行分析和对比，模极大值最大且相位与其他线路相反的线路即为故障线路。对信号进行小波变换时，也涉及到一些细节选择：小波基函数的选取对小波变换的结果非常关键，要选择紧支集正交性的小波；对故障信号进行小波分解后，选择小波变换细节部分中绝对值幅值最大的点所在的尺度作为分解尺度；信号的采样频率也有相应的要求，应该大于等于信号中最高频率的2倍；还要进行细节分量的重构以及边界的处理。本文认为小波分析在信号处理方面是一种比较理想的数学工具，所以应将小波分析法应用于现场的实际运行中，并结合实际继续深入研究，使得小波分析法能适用于各种类型的单相接地故障的选线。 2.2.3暂态能量法
小电流接地选线装置选线不准确的实例分析 【导读】我国大多数配电网采用中性点不直接接地系统（NUGS），即小电流接地系统。小电流接地选线装置对提高供电可靠性起着重要的作用，小电流接地选线方法研究及新的高性能选线装置具有较大的潜力和挑战性。为了让小电流选线问题得到彻底解决，更好地运用于日常生活与生产之中，让小电流选线问题的解决为我国经济发展带来前所未有的贡献。 案例：重庆某110kV变电站 重庆市某110kV变电站10kV系统运行方式，为单母分段运行，其中10kV I 段母线有6回馈出线，2组电容器出线，1组站用变出线；10kV II段母线有11回馈出线，2组电容器出线，1组站用变出线。中性点接地方式为经消弧线圈接地方式。在运行过程中，10kV系统发生单相接地故障时，采用人工拉路的方式确定故障线路。 自2015年10月起安装了小电流接地选线装置，该装置安装于消弧线圈控制柜中，通过钳接系统二次回路的方式，采集系统零序电压和零序电流，进行综合判断。其中，I段母线中，6回出线2组电容出线，均接入设备，参与选线，II 段母线中，有6回出线2组电容出线，接入设备，参与选线，627、628、629、631、632没有接入设备。 至2016年11月底，设备共记录瞬时性接地故障194次，实接地故障6次，与现场实际接地处理记录对照，结果如下：
一、 1.2016/5/6 623蹬碑线 因为623为故障线路，其在消弧线圈投入前的半个周波中，零序电流的方向，应该与其他正常线路的零序电流方向相反，而且幅值最大，并且，623的零序电流应滞后I段母线零序电压90°，所以，通过录波和实际情况对比，623零序电流超前零序电压90°，而且612零序电流与623零序电流同相，得出的结果为：I母线电压接反，612电流接反。实际选线时，因为错误接线，所以611线路零序电流，符合接地故障特征，相位滞后零序电压90°，幅值较大，而且选线设备参数设置错误，所以产生错选。 纠正接地错误后分析，这是一个典型的中性点经消弧线圈接地系统，发生弧光接地，经消弧线圈补偿熄灭弧光后转变为高阻接地的故障，在故障发生的瞬间，因为弧光引起的弧光过电压，零序电压升到170V，并且零序电压因为谐波引起畸变，故障线路623的零序电流为最大，并且与其他正常线路的零序电流反向，在消弧线圈投入补偿后，弧光熄灭，在后续的录波中可以看到，零序电压降到100V以下，呈现高阻接地状态，623的零序电流也与其他正常线路的零序电流同相，并且都超前零序电压90°。这种现象的引起，可能是因为电缆绝缘薄弱引起弧光放电，也可能是因为瓷瓶间隙积水，或者湿树枝断裂搭接等多种故障引起，故障原因只能归纳为弧光接地演变为高阻接地。 2.2016/5/17 634蹬黄线

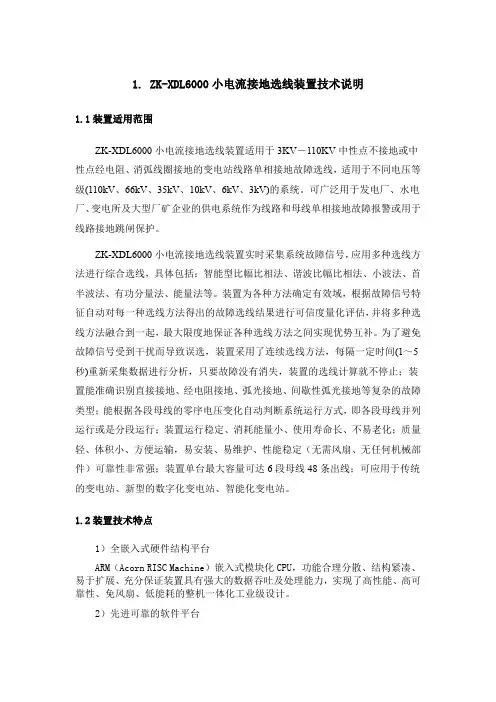

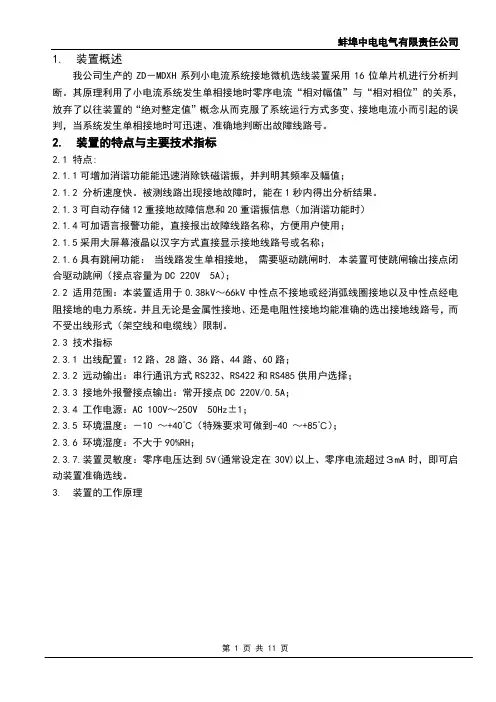

小电流接地选线装置实施 一、 装置背景介绍 在我国110kV 以下电力系统中，变压器的中性点多采用不接地或经消弧线圈接地方式，简称为小电流接地系统。在小电流接地系统中，发生单相接地故障时，故障相电压降为零，非故障相电压升高为相电压的√3倍，但三相之间的线电压仍然保持对称，故障电流仅为系统对地电容电流，数值往往较负荷电流小得多，对供电负荷没有影响，因此规程允许继续运行1～2h 。但实际运行中，接地故障引起的弧光过电压可能会引起电力电缆爆炸、TV 保险熔断甚至烧坏、母线短路等事故，因此，迅速确定接地点、消除单相接地故障对系统的安全运行有着十分重要的意义。 传统的寻找接地故障线路的方法是：依次逐条断开每回出线的断路器，故障线路被断开后，系统电压恢复且接地信号消失，否则继续寻找。虽然这种寻找方法大多可通过重合闸来进行补救，但对一些供电要求很高的用电客户来说，这种方法的弊病是显而易见的，尤其是对那些负荷较重的线路，这种方法已不满足安全稳定供电的要求。小电流接地选线装置自问世以来，迅速得以普及，经历了几次更新换代，其选线的准确性已在不断提高。 二、 小电流接地系统单相接地故障特点 如图1所示为一中性点不接地系统，假定电网的负荷为零，并忽略电源和线路上的压降。电网各相对地电容为C 0，这三个电容就相当于一对称Y 形负载，其中性点就是大地。 C B A U N N K I A I B I C I C I B I A E C E B E A 图1 中性点不接地系统 正常运行时，电源中性点对地电压等于零，即U N =0，各相对地电压为相电势，三相电容电流也是对称的，并超前相应电压90°，正常运行时的相量如图2。
