小电流接地选线装置原理及选用

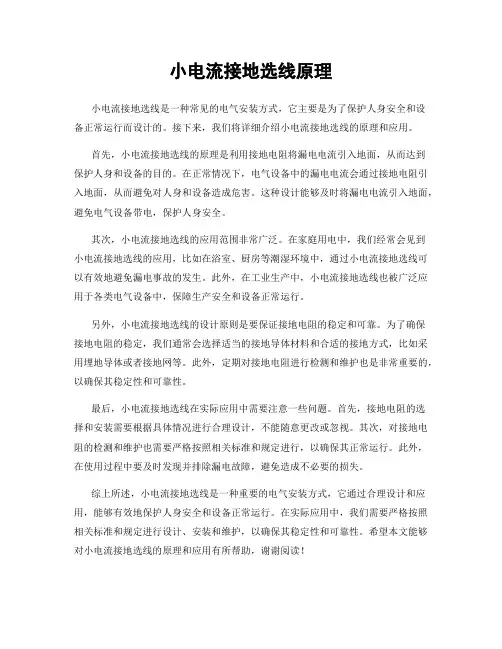

小电流接地选线原理小电流接地选线是一种常见的电气安装方式，它主要是为了保护人身安全和设备正常运行而设计的。

接下来，我们将详细介绍小电流接地选线的原理和应用。

首先，小电流接地选线的原理是利用接地电阻将漏电电流引入地面，从而达到保护人身和设备的目的。

在正常情况下，电气设备中的漏电电流会通过接地电阻引入地面，从而避免对人身和设备造成危害。

这种设计能够及时将漏电电流引入地面，避免电气设备带电，保护人身安全。

其次，小电流接地选线的应用范围非常广泛。

在家庭用电中，我们经常会见到小电流接地选线的应用，比如在浴室、厨房等潮湿环境中，通过小电流接地选线可以有效地避免漏电事故的发生。

此外，在工业生产中，小电流接地选线也被广泛应用于各类电气设备中，保障生产安全和设备正常运行。

另外，小电流接地选线的设计原则是要保证接地电阻的稳定和可靠。

为了确保接地电阻的稳定，我们通常会选择适当的接地导体材料和合适的接地方式，比如采用埋地导体或者接地网等。

此外，定期对接地电阻进行检测和维护也是非常重要的，以确保其稳定性和可靠性。

最后，小电流接地选线在实际应用中需要注意一些问题。

首先，接地电阻的选择和安装需要根据具体情况进行合理设计，不能随意更改或忽视。

其次，对接地电阻的检测和维护也需要严格按照相关标准和规定进行，以确保其正常运行。

此外，在使用过程中要及时发现并排除漏电故障，避免造成不必要的损失。

综上所述，小电流接地选线是一种重要的电气安装方式，它通过合理设计和应用，能够有效地保护人身安全和设备正常运行。

在实际应用中，我们需要严格按照相关标准和规定进行设计、安装和维护，以确保其稳定性和可靠性。

希望本文能够对小电流接地选线的原理和应用有所帮助，谢谢阅读！。

小电流接地选线装置实施 一、 装置背景介绍在我国110kV 以下电力系统中，变压器的中性点多采用不接地或经消弧线圈接地方式，简称为小电流接地系统。

在小电流接地系统中，发生单相接地故障时，故障相电压降为零，非故障相电压升高为相电压的√3倍，但三相之间的线电压仍然保持对称，故障电流仅为系统对地电容电流，数值往往较负荷电流小得多，对供电负荷没有影响，因此规程允许继续运行1～2h 。

但实际运行中，接地故障引起的弧光过电压可能会引起电力电缆爆炸、TV 保险熔断甚至烧坏、母线短路等事故，因此，迅速确定接地点、消除单相接地故障对系统的安全运行有着十分重要的意义。

传统的寻找接地故障线路的方法是：依次逐条断开每回出线的断路器，故障线路被断开后，系统电压恢复且接地信号消失，否则继续寻找。

虽然这种寻找方法大多可通过重合闸来进行补救，但对一些供电要求很高的用电客户来说，这种方法的弊病是显而易见的，尤其是对那些负荷较重的线路，这种方法已不满足安全稳定供电的要求。

小电流接地选线装置自问世以来，迅速得以普及，经历了几次更新换代，其选线的准确性已在不断提高。

二、 小电流接地系统单相接地故障特点如图1所示为一中性点不接地系统，假定电网的负荷为零，并忽略电源和线路上的压降。

电网各相对地电容为C 0，这三个电容就相当于一对称Y 形负载，其中性点就是大地。

CB A U NNKI AI B I C I CI B I A E CE B E A图1 中性点不接地系统正常运行时，电源中性点对地电压等于零，即U N =0，各相对地电压为相电势，三相电容电流也是对称的，并超前相应电压90°，正常运行时的相量如图2。

I CI BI A E CE BE A图2 正常运行时的相量图当A 相发生单相接地时，A 相对地电压变为零。

此时中性点对地电压就是中性点对A 相的电压，即UN=-EA 。

各相对地电压和零序电压分别为U ´A = 0U ´B = E B - E A = √3 E A ej -150° U ´C = E C - E A = √3 E A ej 150° U 0 =1/3（U ´A + U ´B + U ´C ）= -E A上式说明，A 相接地后，B 相和C 相对地电压升高为原来的√3倍，此时三相电压之和不再为零，出现了零序电压。

小电流接地选线装置原理

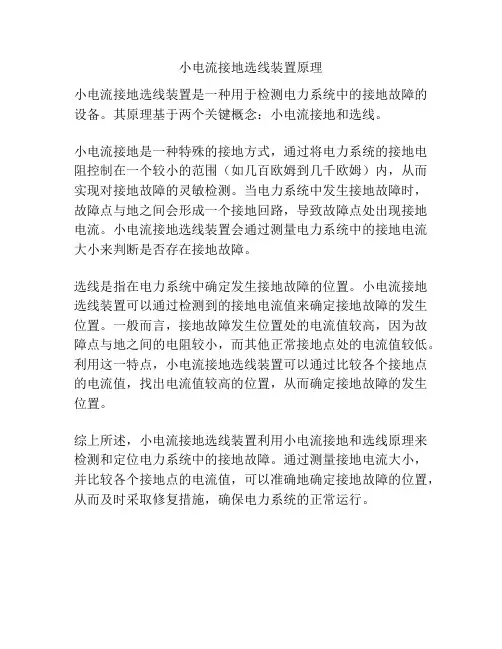

小电流接地选线装置是一种用于检测电力系统中的接地故障的设备。

其原理基于两个关键概念：小电流接地和选线。

小电流接地是一种特殊的接地方式，通过将电力系统的接地电阻控制在一个较小的范围（如几百欧姆到几千欧姆）内，从而实现对接地故障的灵敏检测。

当电力系统中发生接地故障时，故障点与地之间会形成一个接地回路，导致故障点处出现接地电流。

小电流接地选线装置会通过测量电力系统中的接地电流大小来判断是否存在接地故障。

选线是指在电力系统中确定发生接地故障的位置。

小电流接地选线装置可以通过检测到的接地电流值来确定接地故障的发生位置。

一般而言，接地故障发生位置处的电流值较高，因为故障点与地之间的电阻较小，而其他正常接地点处的电流值较低。

利用这一特点，小电流接地选线装置可以通过比较各个接地点的电流值，找出电流值较高的位置，从而确定接地故障的发生位置。

综上所述，小电流接地选线装置利用小电流接地和选线原理来检测和定位电力系统中的接地故障。

通过测量接地电流大小，并比较各个接地点的电流值，可以准确地确定接地故障的位置，从而及时采取修复措施，确保电力系统的正常运行。

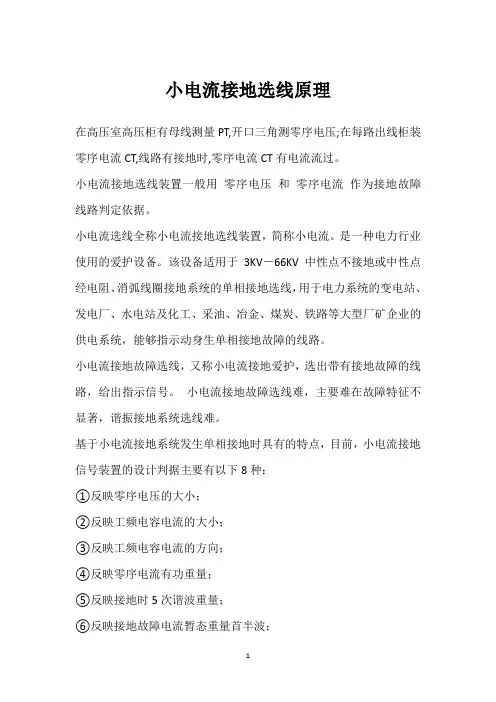

小电流接地选线原理
在高压室高压柜有母线测量PT,开口三角测零序电压;在每路出线柜装零序电流CT,线路有接地时,零序电流CT有电流流过。

小电流接地选线装置一般用零序电压和零序电流作为接地故障线路判定依据。

小电流选线全称小电流接地选线装置，简称小电流。

是一种电力行业使用的爱护设备。

该设备适用于3KV－66KV中性点不接地或中性点经电阻、消弧线圈接地系统的单相接地选线，用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统，能够指示动身生单相接地故障的线路。

小电流接地故障选线，又称小电流接地爱护，选出带有接地故障的线路，给出指示信号。

小电流接地故障选线难，主要难在故障特征不显著，谐振接地系统选线难。

基于小电流接地系统发生单相接地时具有的特点，目前，小电流接地信号装置的设计判据主要有以下8种：
①反映零序电压的大小；
②反映工频电容电流的大小；
③反映工频电容电流的方向；
④反映零序电流有功重量；
⑤反映接地时5次谐波重量；
⑥反映接地故障电流暂态重量首半波；
⑦信号注入法；
⑧群体比幅比相法。

小电流接地选线原理

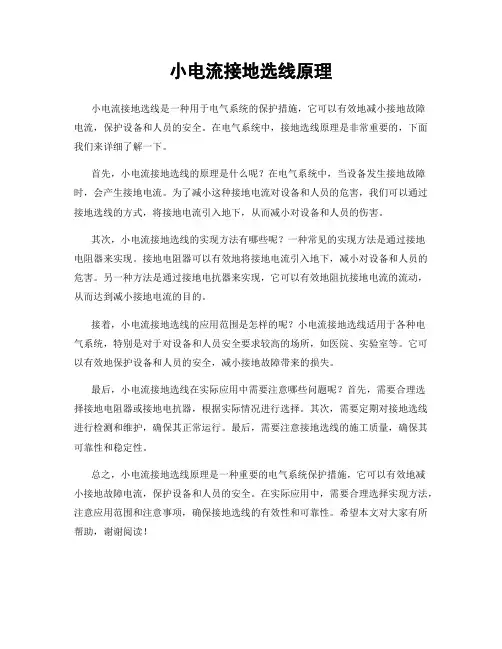

小电流接地选线是一种用于电气系统的保护措施，它可以有效地减小接地故障
电流，保护设备和人员的安全。

在电气系统中，接地选线原理是非常重要的，下面我们来详细了解一下。

首先，小电流接地选线的原理是什么呢？在电气系统中，当设备发生接地故障时，会产生接地电流。

为了减小这种接地电流对设备和人员的危害，我们可以通过接地选线的方式，将接地电流引入地下，从而减小对设备和人员的伤害。

其次，小电流接地选线的实现方法有哪些呢？一种常见的实现方法是通过接地
电阻器来实现。

接地电阻器可以有效地将接地电流引入地下，减小对设备和人员的危害。

另一种方法是通过接地电抗器来实现，它可以有效地阻抗接地电流的流动，从而达到减小接地电流的目的。

接着，小电流接地选线的应用范围是怎样的呢？小电流接地选线适用于各种电
气系统，特别是对于对设备和人员安全要求较高的场所，如医院、实验室等。

它可以有效地保护设备和人员的安全，减小接地故障带来的损失。

最后，小电流接地选线在实际应用中需要注意哪些问题呢？首先，需要合理选
择接地电阻器或接地电抗器，根据实际情况进行选择。

其次，需要定期对接地选线进行检测和维护，确保其正常运行。

最后，需要注意接地选线的施工质量，确保其可靠性和稳定性。

总之，小电流接地选线原理是一种重要的电气系统保护措施，它可以有效地减
小接地故障电流，保护设备和人员的安全。

在实际应用中，需要合理选择实现方法，注意应用范围和注意事项，确保接地选线的有效性和可靠性。

希望本文对大家有所帮助，谢谢阅读！。

小电流接地选线装置原理

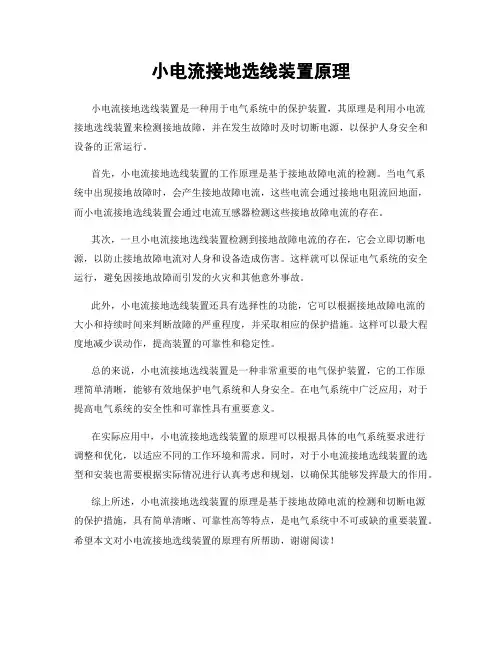

小电流接地选线装置是一种用于电气系统中的保护装置，其原理是利用小电流
接地选线装置来检测接地故障，并在发生故障时及时切断电源，以保护人身安全和设备的正常运行。

首先，小电流接地选线装置的工作原理是基于接地故障电流的检测。

当电气系
统中出现接地故障时，会产生接地故障电流，这些电流会通过接地电阻流回地面，而小电流接地选线装置会通过电流互感器检测这些接地故障电流的存在。

其次，一旦小电流接地选线装置检测到接地故障电流的存在，它会立即切断电源，以防止接地故障电流对人身和设备造成伤害。

这样就可以保证电气系统的安全运行，避免因接地故障而引发的火灾和其他意外事故。

此外，小电流接地选线装置还具有选择性的功能，它可以根据接地故障电流的
大小和持续时间来判断故障的严重程度，并采取相应的保护措施。

这样可以最大程度地减少误动作，提高装置的可靠性和稳定性。

总的来说，小电流接地选线装置是一种非常重要的电气保护装置，它的工作原
理简单清晰，能够有效地保护电气系统和人身安全。

在电气系统中广泛应用，对于提高电气系统的安全性和可靠性具有重要意义。

在实际应用中，小电流接地选线装置的原理可以根据具体的电气系统要求进行
调整和优化，以适应不同的工作环境和需求。

同时，对于小电流接地选线装置的选型和安装也需要根据实际情况进行认真考虑和规划，以确保其能够发挥最大的作用。

综上所述，小电流接地选线装置的原理是基于接地故障电流的检测和切断电源
的保护措施，具有简单清晰、可靠性高等特点，是电气系统中不可或缺的重要装置。

希望本文对小电流接地选线装置的原理有所帮助，谢谢阅读！。

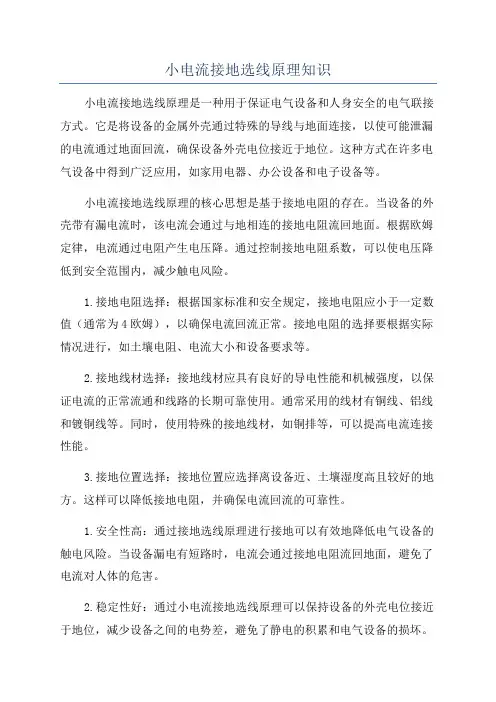

小电流接地选线原理知识小电流接地选线原理是一种用于保证电气设备和人身安全的电气联接方式。

它是将设备的金属外壳通过特殊的导线与地面连接，以使可能泄漏的电流通过地面回流，确保设备外壳电位接近于地位。

这种方式在许多电气设备中得到广泛应用，如家用电器、办公设备和电子设备等。

小电流接地选线原理的核心思想是基于接地电阻的存在。

当设备的外壳带有漏电流时，该电流会通过与地相连的接地电阻流回地面。

根据欧姆定律，电流通过电阻产生电压降。

通过控制接地电阻系数，可以使电压降低到安全范围内，减少触电风险。

1.接地电阻选择：根据国家标准和安全规定，接地电阻应小于一定数值（通常为4欧姆），以确保电流回流正常。

接地电阻的选择要根据实际情况进行，如土壤电阻、电流大小和设备要求等。

2.接地线材选择：接地线材应具有良好的导电性能和机械强度，以保证电流的正常流通和线路的长期可靠使用。

通常采用的线材有铜线、铝线和镀铜线等。

同时，使用特殊的接地线材，如铜排等，可以提高电流连接性能。

3.接地位置选择：接地位置应选择离设备近、土壤湿度高且较好的地方。

这样可以降低接地电阻，并确保电流回流的可靠性。

1.安全性高：通过接地选线原理进行接地可以有效地降低电气设备的触电风险。

当设备漏电有短路时，电流会通过接地电阻流回地面，避免了电流对人体的危害。

2.稳定性好：通过小电流接地选线原理可以保持设备的外壳电位接近于地位，减少设备之间的电势差，避免了静电的积累和电气设备的损坏。

3.易于维护：接地系统可以通过接地电阻的值来检测接地系统的工作状态，当检测到接地电阻异常时，可以及时发现和维修。

这样可以保证接地系统的正常运行和长期可靠性。

小电流接地选线原理的应用领域非常广泛，主要包括家用电器、办公设备、电子设备和工业设备等。

例如，家用电器如电视机、冰箱和空调等，通过接地选线可以避免触电风险，保护用户的安全。

办公设备如电脑、打印机和复印机等，通过接地选线可以保护设备的安全，避免因电气故障引起的损坏。

小电流接地选线原理及应用小电流接地选线是一种电力系统的保护措施，它的原理是通过接地电阻使异常电流通过接地途径回路，并通过保护装置切断故障电流，以达到保护设备和确保人身安全的目的。

小电流接地选线主要应用于电力系统中的中性点接地系统，下面我将从选线原理、选线方式和应用场景等方面详细介绍。

知识点1：小电流接地选线的原理- 电力设备的中性点连接到接地电极，形成接地途径- 当系统发生故障时，异常电流通过接地电阻进入接地途径回路- 接地电阻起到限流作用，使得故障电流保持在较小的范围内- 故障发生时，保护装置检测到故障电流后立即切断故障电流，避免产生更大的损害知识点2：小电流接地选线的选线方式- 直接接地选线：将设备的中性点直接接地，通过接地电阻将异常电流引入地下- 间接接地选线：将设备中性点通过电感或电容与地相连，利用电感或电容的阻抗对异常电流进行限制，实现小电流接地知识点3：小电流接地选线的应用场景- 电力系统的中性点保护：在三相四线电力系统中，中性点是容易出现故障的地方，通过小电流接地选线可以有效保护设备和人身安全- 静电保护：在一些工业生产和仓储场所，存在大量的静电积聚，通过小电流接地选线可以将静电引导到地下，避免静电火花引发事故- 防雷保护：在雷暴天气中，通过小电流接地选线将雷电引导到地下，减少雷击对建筑物和设备的损坏风险- 电力设备的故障检测与定位：通过小电流接地选线可以检测和定位电力设备的故障，为维护和抢修提供便利知识点4：小电流接地选线的优势与不足- 优势：小电流接地选线能够减小故障电流的范围，保护设备和人身安全；对系统的影响小，不会影响系统的正常运行；能够方便地检测和定位故障- 不足：小电流接地选线需要适当的接地电阻和保护装置来实现，增加了系统的成本；对系统的一些特殊设备会产生电磁干扰和电压波动的影响，需要进行特殊的处理综上所述，小电流接地选线是一种有效的电力系统保护措施，通过合理的选线方式和接地装置，可以保护设备的安全性和人身安全，同时也可以用于静电保护、防雷保护和故障检测等方面。

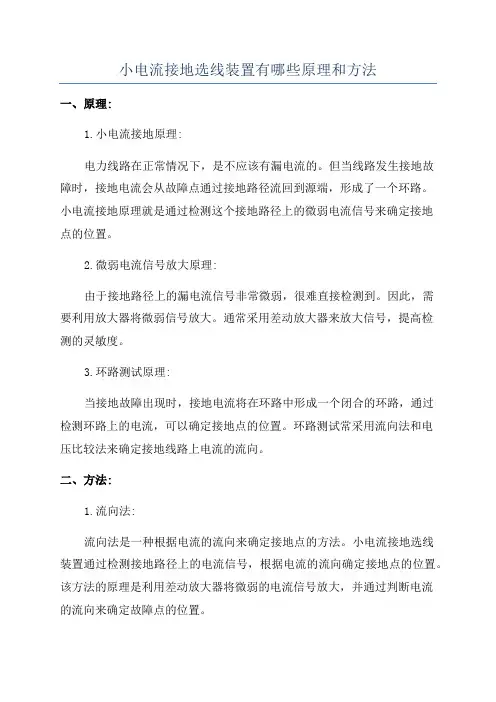

小电流接地选线装置有哪些原理和方法一、原理:1.小电流接地原理:电力线路在正常情况下，是不应该有漏电流的。

但当线路发生接地故障时，接地电流会从故障点通过接地路径流回到源端，形成了一个环路。

小电流接地原理就是通过检测这个接地路径上的微弱电流信号来确定接地点的位置。

2.微弱电流信号放大原理:由于接地路径上的漏电流信号非常微弱，很难直接检测到。

因此，需要利用放大器将微弱信号放大。

通常采用差动放大器来放大信号，提高检测的灵敏度。

3.环路测试原理:当接地故障出现时，接地电流将在环路中形成一个闭合的环路，通过检测环路上的电流，可以确定接地点的位置。

环路测试常采用流向法和电压比较法来确定接地线路上电流的流向。

二、方法:1.流向法:流向法是一种根据电流的流向来确定接地点的方法。

小电流接地选线装置通过检测接地路径上的电流信号，根据电流的流向确定接地点的位置。

该方法的原理是利用差动放大器将微弱的电流信号放大，并通过判断电流的流向来确定故障点的位置。

2.电压比较法:电压比较法是一种根据电压的大小来确定接地点位置的方法。

小电流接地选线装置通过检测接地路径上的电压信号，并与参考电压进行比较，从而确定接地点的位置。

该方法的原理是通过比较电压的大小来判断接地点的位置。

3.瞬态地电压法:瞬态地电压法是一种根据地线上的瞬态电压来确定接地点位置的方法。

小电流接地选线装置通过检测接地路径上的瞬态地电压信号，并通过分析瞬态地电压的特征来确定接地点的位置。

该方法的原理是通过分析瞬态地电压的频率、幅值、波形等特征来判断接地点的位置。

4.非定向法:非定向法是一种不需要事先确定线路定向的方法。

小电流接地选线装置通过检测接地路径上的电流信号，并通过分析电流的波形特征来确定接地点的位置。

该方法的原理是通过分析电流的峰值、半峰值、谷值等特征来判断接地点的位置。

综上所述，小电流接地选线装置通过检测接地路径上的微弱电流信号，并利用放大器将信号放大，通过流向法、电压比较法、瞬态地电压法和非定向法来确定接地点的位置。

小电流接地选线装置原理

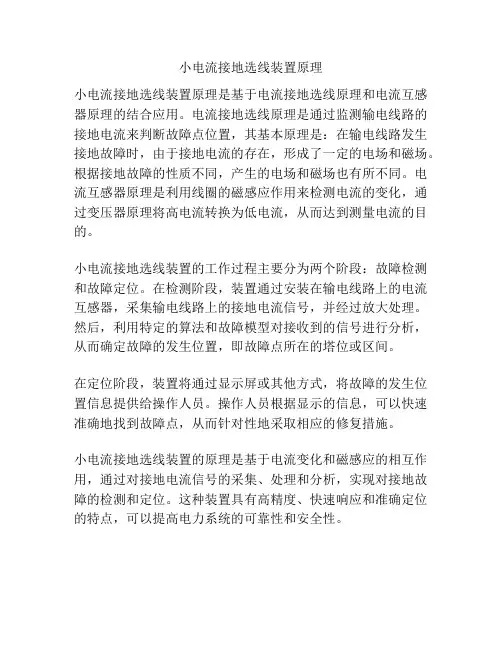

小电流接地选线装置原理是基于电流接地选线原理和电流互感器原理的结合应用。

电流接地选线原理是通过监测输电线路的接地电流来判断故障点位置，其基本原理是：在输电线路发生接地故障时，由于接地电流的存在，形成了一定的电场和磁场。

根据接地故障的性质不同，产生的电场和磁场也有所不同。

电流互感器原理是利用线圈的磁感应作用来检测电流的变化，通过变压器原理将高电流转换为低电流，从而达到测量电流的目的。

小电流接地选线装置的工作过程主要分为两个阶段：故障检测和故障定位。

在检测阶段，装置通过安装在输电线路上的电流互感器，采集输电线路上的接地电流信号，并经过放大处理。

然后，利用特定的算法和故障模型对接收到的信号进行分析，从而确定故障的发生位置，即故障点所在的塔位或区间。

在定位阶段，装置将通过显示屏或其他方式，将故障的发生位置信息提供给操作人员。

操作人员根据显示的信息，可以快速准确地找到故障点，从而针对性地采取相应的修复措施。

小电流接地选线装置的原理是基于电流变化和磁感应的相互作用，通过对接地电流信号的采集、处理和分析，实现对接地故障的检测和定位。

这种装置具有高精度、快速响应和准确定位的特点，可以提高电力系统的可靠性和安全性。

小电流接地选线装置原理
小电流接地选线装置是一种用于电力系统中的保护装置，它的作用是在发生接地故障时，能够快速准确地选择故障线路，并将该线路从系统中隔离，以确保系统的安全稳定运行。

接下来，我们将详细介绍小电流接地选线装置的原理及其工作过程。

首先，小电流接地选线装置是基于电力系统中故障电流的特点而设计的。

在电力系统中，当出现接地故障时，故障点周围会形成一定的故障电流。

这种故障电流通常是很小的，称为小电流。

小电流接地选线装置利用这一特点，通过对故障电流进行监测和分析，来确定故障点所在的线路。

其次，小电流接地选线装置采用了先进的故障诊断技术。

它能够对故障电流进行精准的测量和分析，通过对故障电流波形、幅值等特征进行识别，可以快速准确地确定故障点所在的线路。

这种故障诊断技术不仅能够提高故障检测的准确性，还能够缩短故障处理的时间，有效地提高了电力系统的可靠性和安全性。

另外，小电流接地选线装置还采用了先进的通信和控制技术。

它能够实现与电力系统的远程通信和监控，可以实时地传输故障信
息和操作指令，从而实现对故障线路的快速隔离和恢复。

这种通信和控制技术不仅能够提高故障处理的效率，还能够减少人为操作的风险，保障了电力系统的安全稳定运行。

综上所述，小电流接地选线装置是一种基于故障电流特点而设计的保护装置，它采用了先进的故障诊断技术和通信控制技术，能够快速准确地选择故障线路，并实现对故障线路的隔离和恢复。

它在电力系统中起着至关重要的作用，是保障电力系统安全稳定运行的重要设备之一。

希望通过本文的介绍，能够更加深入地了解小电流接地选线装置的原理及其工作过程，为电力系统的安全运行提供更多的保障。

小电流接地选线装置原理
小电流接地装置是一种相对简单的接地装置，它针对较小安装室面积尺寸要求的场合，可从安全方面提供良好的体系保护。

该装置可用于供地电流范围为1mA-500mA的小安装室，其原理是，将一定电流供给地线（供地管）以及接地线（接地管）并联接在一起，把接点
处回路接地，充当接地体系，保护人员免受触电危害。

一、原理
小电流接地装置采用接地管将电网及电气设备系统和机架、电线或其他接地体系直接
连接，以保护电气设备及用户安全，在检修机架和电线时，也可以防止火花现象及短路现
象的发生。

安装步骤：
1、在接地装置的节点处先安装一个供地管（耐压等级一般为AC 1000V），它接通电
网及电气设备。

2、安装一个接地管（或垫圈），它的端子接通所有的接地体系，如机架、电线等等，接地管和机架应当以螺栓及防火垫圈联接，形成密闭的接地回路，再接地绝缘棒焊接地管
顶端，成为接地系统的终点。

3、安装一个小电流接地装置，将供地管和接地管分别接入。

调整接地装置的调节螺杆，使接地电流达到要求的电流，如1mA和500mA等。

4、安装好接地装置后，用标准化电流表测试后，把接地装置接上电源，使之正常工作。

二、优缺点
优点：
1、采用小电流接地装置，只需考虑供地条件，且设备安装安全可靠。

2、接地装置易于安装，无须改动设备体系，可节省安装时间与成本。

1、由于小电流接地装置的工作电流较小，不能满足过大的接地电流要求，因此可能
会对体系的接地性能产生影响。

2、接地装置面积较小，可能会受到局部电场影响，从而影响小电流接地装置的正常
使用。

小电流接地选线装置首先通过测量母线的零序电压判断哪段母线接地,然后通过各条线路的零序电流与零序电压比较,零序电流落后零序电压90°,确定接地线路.还有一种方式是判断母线接地后,通过探索跳闸，经重合闸延时后重合闸动作，自动合上开关，当零序电压仍然存在，并表明“本线路未接地”；当零序电压不存在，并表明“本线路接地”。

只有在中性点不接或经消弧线圈接地欠补偿时故障线路与非故障线路的零序电流才不一致。

当经消弧圈过补偿时无法判别。

其次接地时利用停电后再重合是不允许的，因为造成短时停电。

对中心点不接地电网中的单相接地故障又以下结论：1、单相接地时，全系统都将出现零压；2、在非故障的元件上有零流，其数值等于本身的对地电容电流，电容性无功功率的实际方向为：母线->线路；3、故障线路上，零流为全系统非故障元件对地电容电流之和，数值一般较大，电容性无功功率的实际方向为：线路->母线；随着小电流接地自动选线不断研究和改进，微机技术和数字技术的应用，其性能在逐步提高，在不接地及消弧线圈接地系统已广泛应用。

其选线的正确率有了很大的提高。

目前了解到的选线方法压有：1、零序电压、零序电流突变量和功率方向法；（广州智光）2、残流增量及有功功率法；（北京电力设备总厂、邯郸旭辉自动化设备公司）3、并联电组法（上海思源、邯郸旭辉）4、五次谐波窄带选频，同时提取基波成分、利用相位关系判断故障线路；所有线路同时采样。

（北京新民科技发展有限公司）5、利用暂态小波分析、稳态过程谐波分析及能量分析等综合判断故障线路。

（甘肃明珠电力科技园有限公司）从上述选线方法可以看出，目前的选线装置多个判量综合分析的方法，所以使其选线正确明显提高。

小电流接地自动选线装置存在的问题：1、作为判据的信号量小，相对测量误差偏大；2、零序PT、CT的误差及长距离二次电缆引起测量误差；3 、干扰大、信噪比小；一是电磁干扰，二是系统负荷不平衡造成的零序电流和谐波电流较大；4、随机因素影响的不确定运行方式改变、电压水平、负荷电流的变化、接地故障形式和接地点过度电组的千变万化；5、小电流接地自动选线装置本身的性能不够完善。

小电流接地选线装置工作原理小电流接地选线装置在启动工作后，当系统发生接地故障时，零序电压会触发本机进入采集状态采集各回路零序电流，取出数据后进行第一阶段运算。

如1、2、3、4 号线的电流分别为-15A、+4A、+5A、+6A。

此时消弧电气设备判断接地类型，如果是金属接地，消弧设备不动作；如果是弧光接地，消弧电气设备把弧光接地强行变为金属接地，本机再进行采集状态采集各回路零序电流，根据本次数据进行第二阶段运算。

如果是金属接地，此时接地1、2、3、4 号线的电流将可能约为-15A、+4A、+5A、+6A，故障线（1号线）电流与非故障线电流相反且至较大，故可直接判断选线。

如果是弧光接地，此时接地1、2、3、4 号线的电流方向一致，可能约为+5A、+4A、+5A、+6A，此时四条线路电流分别与第一阶段的-15A、+4A、+5A、+6A 分别相减的增量差为20A、0A、0A、0A，故障线（1号线）的增量为20A，是增量最大的一路线，即可选出故障线。

然后把所选出的接地信息在液晶显示屏上显示，并闭合相应的跳闸口，若接地现象消失、排除，本机返回工作状态，跳闸口断开。

小电流接地选线装置功能及特点小电流接地选线装置采用模块化设计，结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证。

实时监控系统状态，实时运算，根据信号采集、数据处理结果，发出相应的信号。

工业标准的RS-485通讯接口，可以实时向上位机传送系统的运行状态，上位机也可以通过此通讯口对消弧控制器发出指令。

故障追忆功能，大容量Flash存储器保存最近32次历史故障记录。

具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用。

整机符合IEC61000-4-4标准。

双硬件看门狗电路确保软件运行的可靠性。

中文液晶显示，运行状态清晰，菜单式操作，方便易用。

一般都基于以下几种原理
一、零序功率方向原理零序功率方向原理的小电流接地装置就是利用在系统发生单相接地故障时，故障与非故障线路零序电流反相，由零序功率继电器判别故障与非故障电流。

二、谐波电流方向原理当中性点不接地系统发生单相接地故障时，在各线路中都会出现零序谐波电流。

由于谐波次数的增加，相对应的感抗增加，容抗减小，所以总可以找到一个m次谐波，这时故障线路与非故障线路m次谐波电流方向相反，同时对所有大于m次谐波的电流均满足这一关系。

三、外加高频信号电流原理当中性点不接地系统发生单相接地时，通过电压互感器二次绕组向母线接地相注入一种外加高频信号电流，该信号电流主要沿故障线路接地相的接地点入地，部分信号电流经其他非故障线路对地电容入地。

用一只电磁感应及谐波原理制成的信号电流探测器，靠近线路导体接收该线路故障相流过信号电流的大小（故障线路接地相流过的信号电流大，非故障线路接地相流过的信号电流小，它们之间的比值大于10倍）判断故障线路与非故障线路。

高频信号电流发生器由电压互感器开口三角的电压起动。

选用高频信号电流的频率与工频及各次谐波频率不同，因此，工频电流、各次谐波电流对信号探测器无感应信号。

在单相接地故障时，用信号电流探测器，对注入系统接地相的信号电流进行寻踪，还可以找到接地线路和接地点的确切位置。

四、首半波原理首半波原理是基于接地故障信号发生在相电压接近最大值瞬间这一假设。

当电压接近最大值时，若发生接地故障，则故障相电容电荷通过故障线路向故障点放电，故障线路分布电感和分布电容使电流具有衰减振荡特性，该电流不经过消弧线圈，故不受消弧线圈影响。

但此原理的选线装置不能反映相电压较低时的接地故障，易受系统运行方式和接地电阻的影响，存在工作死区。
