工厂标识标志线宽、漆色标准(通用)

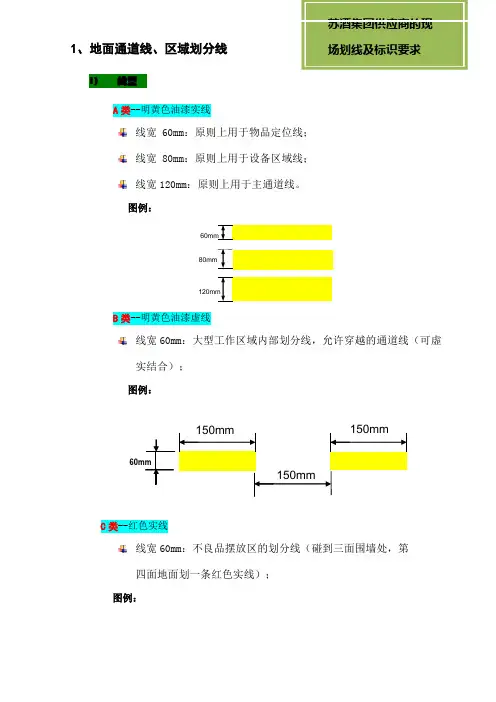

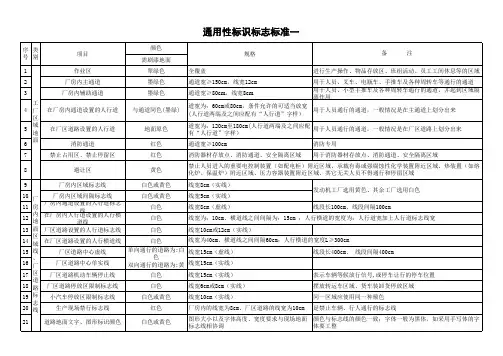

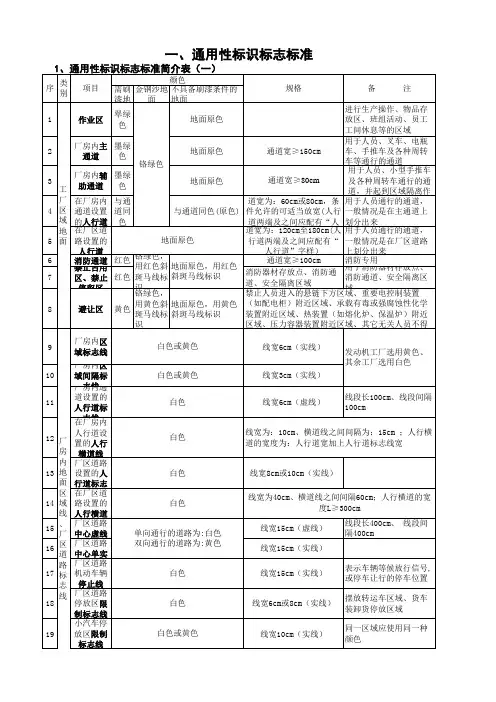

1、地面通道线、区域划分线1)线型A 类--明黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。

图例：B 类--明黄色油漆虚线线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：150mm150mm150mm60mm60mm80mm120mm苏酒集团供应商的现 场划线及标识要求D类--明黄色与黑色组成的斜纹斑马线（倾斜45o）E 类--绿色实线2)定位线A 类--设备的定位：B 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位2cm5cm60mm50mm20cmC 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；图例：D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位 使用黄色四角定位线；图例：E 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；图例：2cm 5cm2cm 5cm5cm20cm20cm不合格品区手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G 类--货架的定位图例：H 类--门开闭线 图例：非通道通道5c5cm5c5cm20c m5c5c 5c 5c物料周转车停放区区域大小由车的大 小确定图例：5cm 5cm单开门双开门I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：5cm由区域大小确定由区域大小确定图A限高4.5m5cm由设备宽度确定柜门轨消防栓、配电柜等图B3cm1cm2、通道划线2.0-2.5m 黄色100mm 实线以主大门中心线为轴线对称分布300mm斜线1.0-1.5m 黄色80mm 实线以通道最宽处中垂线为对称分布300mm斜线0.8-1.0m 黄色80mm 实线间隔等线宽黄色60mm斑马线图例：红色斜线长度为通道宽的1/2或者1/3如搬运机具须跨越区段，则划虚线3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

工厂车间各类标线标识标准一、生产现场的整理整顿1．地面通道线、区域划分线：①线宽：A类----线宽5cm：二层及以上通道线和区域划分线，辅料仓库和主通道线，四角定位线；B类----线宽10cm：车间一层地面及成品仓库的主通道线；C类----线宽15cm：厂区道路交通线。

②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线； 图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2 定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工15cm15cm15cm15cm15cm5cm15cm15cm15cm5cm5cm5c m5cm作台的四角定位线的内空部分注明“XX 工作台”字样；图例：B类-----不良品区（废弃物回收桶、箱、不良品放置架）定位：用红色线；如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位。

图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红色实线；图例：20cmD 类----物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位：使用黄色四角定位线；图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类----移动式设备的定位（如液压叉车、电动叉车、物料周转车等）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：物料周转车停放区区域大小由车的大小确定通道5cm 5cm手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；图例：H 类----门开闭线：图例：单开门： 双开门：I 类----限高线：图例：J 类----警示范围线：设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类----台面物品定位：待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2． 刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天图A图B蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

可视化管理丨最全工厂标识标志线宽、漆色标准（下）“可视化管理”就是将企业生产现场的物料、机器设备、设施、人员、工作任务的分类、分工、权属、等级、质量、数量、紧急程度、数量、顺序等尽可能地用颜色、图形、符号等简单明了的方式展示出来。

可视化管理最重要的好处，除了保障生产工作的安全，剩下的就是效率了。

同样面积的一个标识，如果是用文字表示，需要在场人员更靠近标识才能完全看清这个标识的意思，而如果是用标准颜色、宽度和形状的标识，相对地站得远就可以了解标识的意思了，这就是效率。

地面分区划线就是一种用颜色或者图形表达的可视化管理方法。

因为其简洁明了醒目，所以正在制造型企业中得到越来越广泛的运用。

印刷企业早已广泛使用了标识标志线，但用的是不是正确呢？各种标识牌禁止标识颜色：红色边框，图形符号或文字为黑色，衬底色为白色备注：是禁止人们不安全行为的标志标识警告标识颜色：黑色边框，图形符号或文字为黑色，衬底色为黄色备注：是提醒人们对周围环境引起注意，以避免可能发生危险的标志标识指令标识颜色：图形符号或文字为白色，衬底色为蓝色备注：是强制人们必须做出某种动作或采用防范措施的标志标识提示、说明标识颜色：图形符号或文字为白色，衬底色为绿色备注：是向人门提供某种信息的标志标识规格：1、标识标志牌一般选用矩形，尺寸宽度与长度比例应为：0.618；自制的标识标志，一般情况下版面尺寸应选用A3、A4、B5、16K、32K等规格；2、标识标志牌可按具体情况在版面的上方或下方加上“南方泵业股份有限公司”LOGO、文字；3、标识标志的字体不需擦写部分一般为黑体（国家有专门规定的除外），需经常擦写部分可为手写体，并要求书写工整。

防护栏网、区域分隔网颜色固定式防护栏杆颜色：黄、黑色相间规格：黄、黑色间隔长度：30cm～60cm备注：如使用不锈钢制作的，可保留原色可移动式防护栏杆颜色：红、白色相间规格：红、白色间隔长度：30cm～60cm备注：如使用不锈钢制作的，可保留原色生产悬链安全防护网颜色：浅黄色或黄色备注：如果挂具颜色为黄色的,悬链防护网应选浅黄色，同一区域应使用同一种颜色安全提示颜色：黄、黑色相间规格：条纹斜度与基准面成45°，黄、黑色相间条纹宽度为5～10cm，特殊情况可加至30cm；每种颜色应不小于二道备注：用于安全提示，如：钢平台楼梯第一级和末级、突出部位、卸货平台边缘、凸台边缘等处需设置安全提示颜色相间条纹厂房内区域分隔网颜色：浅黄色备注：适用于厂房内区域分隔网文章来源：标杆精益。

车间划线标准一、引言车间划线是指在工业生产车间中，根据不同的需求和功能，使用标准化的标线将车间划分成不同的区域，以提高生产效率和安全性。

本文旨在制定车间划线标准，确保车间划线的一致性和规范性，以满足生产需求。

二、标线颜色和宽度1. 标线颜色(1) 主生产区域：使用黄色标线，代表危险区域，提醒人们注意安全。

(2) 辅助生产区域：使用蓝色标线，代表一般区域，用于区分不同的功能区域。

(3) 通行区域：使用白色标线，用于标识车辆和行人的通行路线。

(4) 特殊区域：根据需要，可以使用其他颜色的标线，以突出特殊区域的功能或警示。

2. 标线宽度(1) 主生产区域：标线宽度应为100mm，以确保清晰可见。

(2) 辅助生产区域：标线宽度应为50mm，以区分不同的功能区域。

(3) 通行区域：标线宽度应为150mm，以确保车辆和行人的安全通行。

(4) 特殊区域：标线宽度根据需要确定，以满足特殊区域的功能需求。

三、标线形状和标示1. 标线形状(1) 直线标线：用于标识车辆和行人的通行路线。

(2) 虚线标线：用于标识禁止通行或限制通行的区域。

(3) 斜线标线：用于标识危险区域或禁止停放的区域。

(4) 弧形标线：用于标识弯道或转弯处。

2. 标示(1) 文字标示：在标线上可以标注文字，以提醒人们注意安全或指示行进方向。

(2) 图形标示：根据需要，可以在标线上标示图形，以标识特殊区域或功能。

四、标线施工要求1. 准备工作(1) 清洁车间地面，确保施工区域干净无尘。

(2) 根据标线设计图纸确定标线的位置和形状。

2. 施工工艺(1) 使用专业的标线喷涂设备进行施工，确保标线清晰可见。

(2) 根据标线设计图纸进行标线施工，保持标线的一致性和规范性。

(3) 标线施工完成后，等待标线干燥，确保标线质量。

3. 检验和维护(1) 定期检查标线的磨损情况，及时修补或重新标线。

(2) 清洁标线，确保标线的清晰度和可见性。

五、标线使用管理1. 培训和教育(1) 对车间员工进行标线使用和管理的培训，提高员工对标线的认识和理解。

车间划线及标识管理区域划线标准为了规范化工厂内部的通道和区域，以下是地面通道线和区域划分线的标准：1) 线型A类：明黄色油漆实线，线宽50mm，用于所有辅助通道线和区域划分线，以及中小仓库和小型房间的主通道线和四角定位线。

线宽100mm，用于大型生产车间和大型仓库的主通道线。

线宽120mm，用于厂区交通线。

B类：明黄色油漆虚线，线宽50mm，用于大型工作区域内部的区域划分线（为达美观效果可灵活掌握），以及允许穿越的通道线（可虚实结合）。

C类：红色实线，线宽50mm，用于不良品摆放区的划分线。

碰到三面围墙处，第四面地面划一条红色实线。

D类：明黄色与黑色组成的斜纹斑马线（倾斜45º），用于危险品区域的禁入警示线、警示区域线、消防通道线和凸起部位线（如路肩石等）。

E类：绿色实线，用于合格品摆放区的划分线和成品仓库的通道线。

2) 定位线A类：设备的定位，所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样。

B类：不良品区（废弃物的回收桶、箱、不良品放置架）定位，用红色线。

如果定位范围小于40cm×40cm，则直接采用封闭实线框定位。

C类：消防器材、油类、化学药品等危险物品的定位，使用红白警示定位线。

D类：物料码放架与形状规则的常用物品，使用黄色四角定位线。

E类：消防栓、配电柜等禁放物品的开门区域处的定位，使用红白相间的斑马式填充线。

F类：移动式设备的定位（如液压车、物料周转车等），使用黄线四周定位线，并标明起动方向。

G类：货架的定位。

H类：门开闭线。

以上标准可以直接用刷油漆的方式实现，也可以在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，直接贴胶带。

本文介绍了车间内的标识牌和划线等注意事项。

首先，限高线分为I类和J类，I类限高线用于提醒作业区域高度限制，J类限高线用于警示范围线。

限高线的设置位置包括消防栓、配电柜、电气控制柜等，以及需要提醒注意的区域和碰头部位等。

车间划线及安全标识管理标准1、地面通道线、区域划分线1）线型A类：黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

B类：黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类：红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类：黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；2、定位线A类：设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类：不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类：消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；D类：物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类：消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；F类：移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类：货架的定位H类：门开闭线I类：限高线J类：警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类：台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；2、通道划线3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色（明黄色、天蓝色、大红色、标准绿色）的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。

以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范。

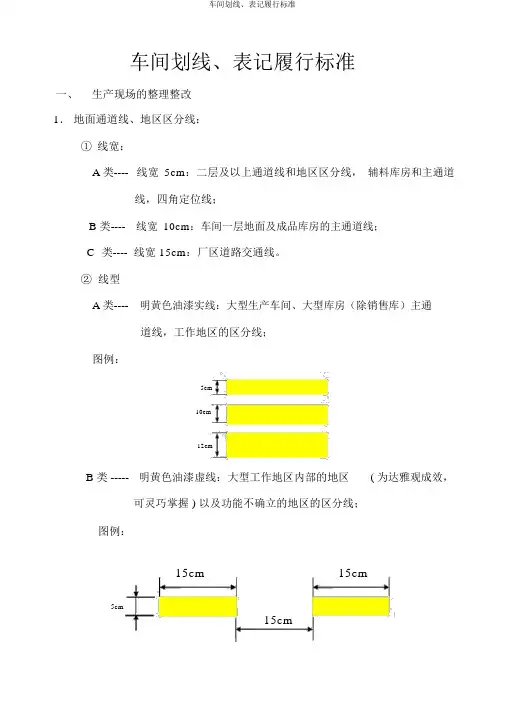

车间划线、表记履行标准一、生产现场的整理整改1．地面通道线、地区区分线：① 线宽：A 类----线宽5cm：二层及以上通道线和地区区分线，辅料库房和主通道线，四角定位线；B 类----线宽10cm：车间一层地面及成品库房的主通道线；C类---- 线宽 15cm：厂区道路交通线。

②线型A 类----明黄色油漆实线：大型生产车间、大型库房（除销售库）主通道线，工作地区的区分线；图例：5cm10cm12cmB 类 -----明黄色油漆虚线：大型工作地区内部的地区( 为达雅观成效，可灵巧掌握 ) 以及功能不确立的地区的区分线；图例：15cm15cm5cm15cmC类----红色虚线：不良品摆放区的区分线；图例：15cm15cm15cm5cm15cm15cmD类 ----明黄色与黑色构成的斜纹斑马线（450）：危险地区的禁入警告线，消防通道线，突出部位（如：路肩石等）；图例：5cm5c mE 类----绿色实线：合格品摆放区的区分线和成品库房的通道线5cm说明：在全部适合贴胶带的地面，在能达到同样外观成效的条件下，可用在地面直接贴胶带的方式取代刷油漆。

2定位线A 类-----设施的定位：全部设施与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样；图例：20cm2cm5cmB 类 ----- 不良品区（荒弃物回收桶、箱、不良品搁置架）定位：用红色线；假如定位范围小于 40cm ×40cm ，则直接采纳关闭实线框定位。

图例：20cmmc2mc5cm 02不合格品区5cmC 类----- 消防器械、油类、化学药品等危险物件的定位：使用红色实线；图例：20cm5cm2cm5cmD 类---- 物料码放架与形状规则的常用物件、全部能够挪动或简单挪动的设施的定位：使用黄色四角定位线；图例：20cm2cm5cmE 类----消防栓、配电柜等禁放物件的开门地区处的定位：使用红白相间的斑马式填补线；图例：说明：红色线宽 5cm，空白线宽 5cm，45o倾斜；地区长度与配电箱一致、宽度为门的半径；说明：红色线宽 5cm，空白线宽 5cm，45o倾斜；地区长度与消防栓保持一致、宽度 30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽 5cm，空白宽 5cm，45o倾斜；地区长度与灭火器的数量一致、宽度 30cm左右；F 类----挪动式设施的定位（如液压叉车、电动叉车、物料周转车等）：使用黄线周围定位线，并注明起动方向；图例：5cm5cm物料周转车停放区地区大小由车的大小确立G 类----货架的定位：非通道mc25cm5cm 5cm5cm5cm5cm5cm5cm通道H 类----门开闭线：图例：单开门：双开门：5cm5cm5cm5cm5cm5cmI类---- 限高线：图例：5cm限高J 类----警告范围线：设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的地区、提示行走注意的地区、提示碰头的部位等；图例：图 A由地区大小确立图 B由设施宽度确立5cm 定确小大域区柜门轨迹由消防栓、配电柜等K 类----台面物件定位：待加工部件、已加工部件、作业工具，检查工具、记录表、小物盒；图例：3cm1cm2．刷油漆的注意事项因电脑显示成效与实质颜色有必定的误差，可依据各样颜色( 明黄色、天蓝色、大红色、标准绿色) 的实质成效分配颜色，但要求与电脑所显示的色样成效靠近，且在工厂内部保持一致。

车间标识及刷漆统一标准及要求
通道：安全通道、巡检通道统一用绿色地坪漆，两边警示线用黄色地坪漆。

宽度要求，主通道1米-1.7米，黄边15厘米，1米以下支通道黄边10厘米。

选用宽度原则，车间大门对应通道绿色部分1.5米-1.7米，加上黄边总宽度1.8-2米。

支通道对应门的宽度不应超过门的宽度。

刷漆要求，必须与房间平行或垂直，不允许用斜线。

拐弯处用圆弧，交叉处用直角。

设备基座：顶面统一刷中灰色醇酸磁漆或醇酸调和漆。

侧面（里面）刷黄黑相间斑马线，间距10公分，斜度45度，同一车间或工段区域统一斜度方向。

基座要棱角分明没有残缺方可刷漆（如有残缺联系基建科整理平整）。

管道标识：压缩空气管道蓝色，标识灰色白字。

真空泵负压标识蓝纸白字。

蒸汽给、消防标识红纸白字。

除尘管、蒸汽回、暖气、热风管标识黄纸白字。

生活水、生产一次水、循环水绿纸白字。

含化学药剂（含打矿管路）标识黑纸白字。

标识宽度要求DN100（不含100）以下宽度6公分。

DN100-DN200宽度12公分。

DN200以上宽度20公分。

字号根据宽度。

箭头指示。

设备标识：蓝纸白字。

名称、编号圆形。

电器开关标识、阀门开关标识。

电气开关标识蓝底白字，由车间科室联系电工确认统计。

如果有不确定的，不要盲目刷漆造成不必要浪费，请联系xx （xxxxxxxxxxx）。

生产现场标识线规格标识线: 安全通道线、区域线、可移动物品定位线、围栏，标识线的目的是要把物品准确定位。

标识线中所提到的明黄色，色卡号为《漆膜颜色标准样卡》（GSB 05-1426-2001）中的Y07。

1线型
中小
)。

图1-5
D类----明黄色与黑色组成的斜纹斑马线：危险区域、地面突出物、易碰撞的设施、消防器材摆放区的禁入警示线，消防通道线。

如图1-6：
图1-6
E类----绿色实线：合格品摆放区的划分线。

色卡号为《漆膜颜色标
准样卡》（GSB 05-1426-2001）中的G03如图1-7：
图1-7
F类----红色实线：禁止进入区域用红线，色卡号为《漆膜颜色标准样卡》（GSB 05-1426-2001）中的R03。

如图1-8：
图1-8
外框，内刷红白相间斜条纹（斜角45°），红白间隔为80mm。

如图1-12：
图1-12
D 类----物料码放架与形状规则的常用物品的定位：使用明黄色四角定位线。

如图1-13：
图1-13
E 类----移动式设备的定位（如液压车）：使用明黄色四周定位线，并标明启动方向。

如图1-14、1-15：
图1-14
图1-15
F 类----货架的定位：线型如图1-16、1-17、1-18：。
