安全防护·标志·标识标准化图集

安全防护·标志·标识标准化图册（试行）二〇一六年三月二十日前言为规范公司所属各项目施工现场安全标志和安全防护设施的设置，防止施工安全事故，保障人身和财产安全，根据国务院《建设工程安全生产管理条例》、交通部《公路水运工程安全生产监督管理办法》、《公路工程施工安全技术规程》（J T G F90-2015）、《公路养护安全作业规程》（J T G H30-2015）、《水运工程施工安全防护技术规范》（J T S205-1-2008）、《安全标志及其使用导则》(G B2894-2008)、《公路临时性交通标志技术》J T/J429—2000、《道路交通标志和标线》G B5768-2009、《公路水运工程施工安全标准化指南》、《安徽省公路水运重点工程项目安全生产管理指南》（第二版）等有关法律、法规、标准、规范和规程，结合各项目部安全文明施工的要求制定此标准。

由于本规范的编写时间较短且编写人员水平有限，疏漏难免，敬请批评指正。

如规范修订及政策变动，本部门将及时对本图集进行修订，并请执行新的规定。

目录第一篇：环保及文明施工现场管理整体规划（A） (4)A1、编制依据 (5)A2、总体布置 (7)第二篇：办公、生活及临建（B） (31)B1、办公室、职工宿舍 (32)B2、食 堂 (35)B3、淋浴室、洗手间 (37)第三篇：作业现场安全警示标语标牌（C） (38)C1、施工现场安全标志设置位置要求 (39)C2、施工现场防护设施设置位置及防护要求 (40)C3、安全标志示例 (41)C4、道路施工标志 (47)C5、标志标牌标准化制作 (56)第四篇：作业现场安全防护管理（D） (72)D1、色彩管理 (73)D2、斜道安全防护 (75)D3、移动式操作平台 (77)D4、检查井井口、洞口安全防护 (78)D5、基坑临边安全防护 (79)D6、施工现场临时用电安全防护 (82)D7、加工车间防护棚 (92)D8、气瓶安全存放 (94)D9、消防安全 (96)D10、文明施工 (98)第五篇：公路施工安全设施、设置及安全要求 (101)E1、公路桥梁施工安全标志标牌设置总体要求 (102)E2、公路桥梁施工现场安全防护设置 (103)E3、边通车边施工公路改扩建工程安全作业控制区 (104)E4、边通车边施工公路改扩建工程安全标志标牌摆放 (108)E5、城市道路施工作业交通防护措施及安全标志标牌设置 (110)E6、桥梁施工作业防护措施及安全标志标牌设置 (116)E7、公路养护安全作业分类 (129)E8、公路养护安全设施 (132)E9、高速/一级公路养护作业控制区布置 (133)E10、二级/三级公路养护作业控制区布置 (135)E11、四级公路养护作业控制区布置 (139)E12、桥涵养护作业控制区布置 (140)E13、平面交叉养护作业控制区布置 (142)E14、交通工程及沿线设施养护作业控制区布置 (143)E15、高速公路或高等级公路养护维修作业交通标志设置示意图（11幅图） (144)第六篇：施工现场安全管理标准化达标示范标准（F） (156)F1、项目部基础管理标准化达标示范标准 (157)F2、项目部施工现场管理标准化达标示范标准 (161)第一篇环保及文明施工现场管理整体规划A1、编制依据：一、公司质量、环境、职业健康安全方针：以人为本，员工至上；安全发展，预防为主；综合治理，持续改进。

一、洞口防护 1、预留洞口平安防护边长小于的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。

盖板须保持四周搁置均衡，并应有固定其位置的措施。

图解一：边长为的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。

对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。

结构施工中的伸缩缝处应加固定盖板防护。

图解二1.3边长为，立杆高度，且杆件刷红白相间警示漆，底部设置挡脚板，或挂平安网，并挂“留神坠落〞的警示标志。

口平安防护电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm ，竖向钢筋间距不大于150mm 。

2.2电梯井内首层和首层以上每隔两层〔不大于10m 〕支设一道水平平安网，网应封闭严密。

网边与井壁周边间隙不得大于20mm ，网底距下方物体〔或横杆〕不得小于3m 。

2.3施工层应搭设操作平台，并满铺跳板。

边长2000-4000的洞口红白相间@1502.4施工中，电梯井不得作为垂直运输通道和垃圾通道。

口平安防护管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm，竖向钢筋间距不大于150mm。

两层〔不大于10m〕支设一道水平平安网，网应封闭严密。

网边与井壁周边间隙不得大于20mm，网底距下方物体〔或横杆〕不得小于3m。

3.3施工层应搭设操作平台，并满铺跳板。

3.4施工中，管道井不得作为垂直运输通道和垃圾通道。

4、通道口平安防护4.1建筑物出入口必须搭设宽于出入口的防护棚，棚顶应双层，交错、满铺不小于厚的脚手板，且棚顶立杆应高出顶棚，在顶棚超高局部两侧张挂密目式平安网，通道两侧用密目平安网封闭。

4.2多层建筑物通道长度不小于3m，高层不小于6m，防护棚高度不低于3m。

4.3物料提升机的进料口、外用电梯地面进料口以及其它需要搭设的位置应设置防护棚。

1“四口”安全防护1.1预留洞口安全防护1.1.1楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm的孔口，必须用坚实的盖板盖设，盖板应能防止挪动移位。

1.1.2边长在250-500mm的洞口，必须用坚实的盖板盖住洞口。

盖板须保持四周搁置均衡，并应有固定其位置的措施（附图1-1）。

附图1-11.1.3边长为500-1500mm的洞口，利用钢管扣件在洞口上紧靠洞口边搭设井字型平台，平台上每隔一定距离铺设木枋，在木枋上铺钉木板形式进行防护。

盖板上刷黄黑警示色油漆，并用红色油漆标识“禁止移动”（附图1-2）。

也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格的间距不得大于200mm（附图1-3）。

附图1-21.1.4边长在1500mm以上的洞口1主体结构施工时，利用钢管扣件在洞口上搭设井字形平台，平台上铺设硬质材料（竹跳板或木枋模板）进行防护。

洞口四周搭设防护栏杆（采取双道栏杆形式，下道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），在栏杆外侧张挂“当心坠落”安全警示标志牌（附图1-4）。

2安装及装修施工时，洞口四周搭设防护栏杆（采取三道栏杆形式，下道栏杆离地100mm，中道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），洞口下张设安全平网，在栏杆外侧张挂“当心坠落”安全警示标志牌（附图1-5）。

附图1-53防护栏杆距洞口边不得小于200mm。

4栏杆表面刷黄黑警示色油漆。

1.2电梯井口安全防护1.2.1电梯井门洞口安装不低于1500mm高的工具式防护门。

防护门底部安装200mm高木质踢脚板，防护门外侧张挂“当心坠落”安全警示标志牌（附图1-6）。

附图1-61.2.2电梯井内水平防护采用在井洞内用钢管搭设防护平台，上面满铺竹跳板或兜挂安全平网进行防护。

水平防护的位置，应每隔两层并最多隔10m设一道水平防护（附图1-7）。

附图1-73 钢管平台搭设方法：在电梯井混凝土模板支设时，在井的四个角预埋ф60PVC管，模板拆除后，将钢管插入预埋的PVC管里面，然后搭设防护平台。

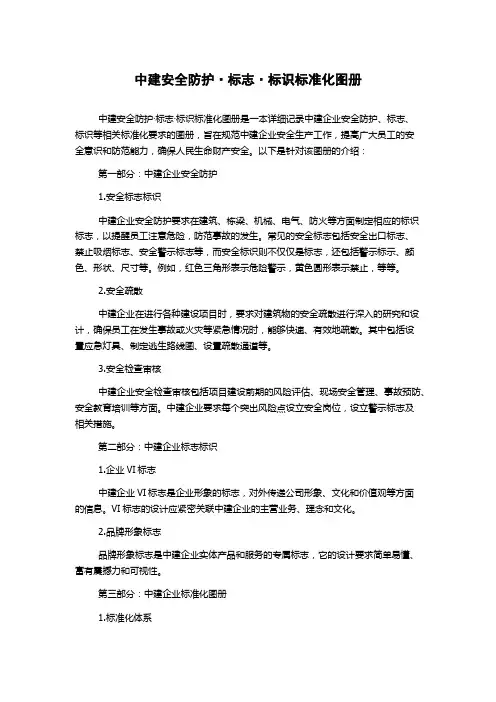

中建安全防护·标志·标识标准化图册中建安全防护·标志·标识标准化图册是一本详细记录中建企业安全防护、标志、标识等相关标准化要求的图册，旨在规范中建企业安全生产工作，提高广大员工的安全意识和防范能力，确保人民生命财产安全。

以下是针对该图册的介绍：第一部分：中建企业安全防护1.安全标志标识中建企业安全防护要求在建筑、栋梁、机械、电气、防火等方面制定相应的标识标志，以提醒员工注意危险，防范事故的发生。

常见的安全标志包括安全出口标志、禁止吸烟标志、安全警示标志等，而安全标识则不仅仅是标志，还包括警示标示、颜色、形状、尺寸等。

例如，红色三角形表示危险警示，黄色圆形表示禁止，等等。

2.安全疏散中建企业在进行各种建设项目时，要求对建筑物的安全疏散进行深入的研究和设计，确保员工在发生事故或火灾等紧急情况时，能够快速、有效地疏散。

其中包括设置应急灯具、制定逃生路线图、设置疏散通道等。

3.安全检查审核中建企业安全检查审核包括项目建设前期的风险评估、现场安全管理、事故预防、安全教育培训等方面。

中建企业要求每个突出风险点设立安全岗位，设立警示标志及相关措施。

第二部分：中建企业标志标识1.企业VI标志中建企业VI标志是企业形象的标志，对外传递公司形象、文化和价值观等方面的信息。

VI标志的设计应紧密关联中建企业的主营业务、理念和文化。

2.品牌形象标志品牌形象标志是中建企业实体产品和服务的专属标志，它的设计要求简单易懂、富有震撼力和可视性。

第三部分：中建企业标准化图册1.标准化体系中建企业标准化体系是一套完整的标准化框架，包括标准化层面、标准化结构、标准化规程等组成部分，旨在规范中建企业的各项业务工作流程，提高管理效率和服务质量。

2.标准化管理中建企业标准化管理包括标准化管理原则、标准化文件的制定及更新、标准化工作的实施和监督等方面。

中建企业要求在制订和推行标准化工作中，注重科学、合理、实用、操作性和可持续性等原则。

安全防护标志标识标准化图册1. 简介安全防护标志标识标准化图册是为了规范安全防护标志标识而制定的图册。

安全防护标志标识是用以提示、警示、引导人们安全防护的各种符号、标志与文字的统称。

标志在工业生产、办公室、公共场所等各个领域中广泛使用。

通过标志的使用，可以帮助人们在工作、生活、学习等各个场景中及时警示危险，提高对安全防护的意识和重视程度。

2. 作用标准化图册的作用主要有以下几个方面：2.1 统一标准标准化图册统一了各个领域中的标志标识设计，将其规范化、标准化。

这样做有助于消除因不同使用场景、使用对象造成的个性化设计，减少用户阅读负担和建立安全防护意识。

2.2 易读易懂标准化图册的设计原则是易读易懂，符合众人习惯，使标志标识能够快速传递信息，提高警示效果。

并且它遵循简洁明了的设计风格，能够让人们在短时间内就能够接受和理解标志的信息。

2.3 保证安全标准化图册规范了标志的设计和种类，确保了标志能够准确传达危险和安全防护信息。

通过标志的使用，员工能够更加清晰地了解工作中的危险状况，在必要时及时采取措施保障人身安全。

2.4 提高效率标准化图册减少了标志标识的复杂度和繁琐性，使其在不同场景和国家之间具有通用性，方便用户在不同环境中使用标志标识。

这样做不仅能够节约时间，提高工作效率，还能够降低组织过程中的错综复杂的流程。

3. 设计原则标准化图册需要遵循设计原则，以保证标志标识的质量和效果。

以下为几个常用的设计原则：3.1 易区分易区分是设计标志标识的必要原则。

标志应尽可能与其它标志区分开来，以充分发挥其警示作用。

3.2 简洁明了标志标识应该十分简洁明了，突出其信息传达效果。

图案和文字的排列应具有较高的美感和协调性。

3.3 具有识别性标志标识应该具有识别性，使大多数人都知道它的意义，无需过多解释，使用户能够更快地接受和理解标识的信息。

3.4 易操作标志标识应该易于操作，不应该过于复杂或难以操作，以免影响用户的使用体验。
