索佳SET22D全站仪基本操作教程文件

开机前需要准备的是，去.sokkia../DownloadShow.asp?ID=30下载数据通讯软件，解压安装后为这三个文件，下面是仪器开始设站（仪器整平对中），开始测量，确认测量模式开机后，点击“配置”→“观测条件”→“测距模式”，确认它的植为斜距，按“ESC”退至选择工程文件夹选择“存”→“文件操作”→“文件选取”→用“左右向键”选择将今天测量的容放到那个工作夹里去，这里有JOB1到JOB10个文件夹供你选择定向及测量点击如（图）“测量”→“坐标”→“测站定向”→“测站坐标”，后输入数值（这里的“测站坐标”采用自由坐标系，大家自己选择）设置完成后，点击“OK”按“ESC”，返回上一级菜单，选择“后视定向”（说明一下，如果整平出现问题，则无法向下继续设置）→“角度定向”（由于初次测量，没有已知坐标点，只能采用角度定向），将仪器十字丝对准你设定的定向点上的棱镜中心→在“HAR中”输入0→按1次“ESC”返回到（图），→选“测量”→此时可以看到屏幕里有N，E Z，ZA ，→“测量”后将会显示出测量点的NEZ 坐标→点击“记录”用向键和功能键输入点号，此后测量的点号将会累加，注意，每次测量一个点后都要按记录键，至此，首次实地测量以完成数据从全站仪器中传出1（设置通讯），点击“配置”→“通讯设置”→其中各项为：“波特率”：9600bps，“数据位”：8位，“奇偶校验”：NO，“停止位”：1位，“和校验”：NO，“流控”：YES（图）2同时将软件设置好，双击刚才三个文件中的最后一个Coord.exe点击要求这里的设置和刚才全站仪一样，需要大家注意，COM口的选择。

点击通讯，选择数据下载后出现现在开始继续设置全站仪（图）选择“存”→“文件操作”→“通讯输出”→用“向键”选择刚才你测量时将点放入的文件夹（从JOB1到JOB10）→按回车（此时该JOB后将出现OUT ）（图）→“点击F4”→选择“SDR格式”（图）→按“回车键”选择此后软件就会有所反应JOB里的文件就传输出来了，点击转换，选择“转CSV格式“点击“文件“另存为得到类似EXCEL的文件，双击将起改为如下格式]注意这里的B，D，F列中的逗号，必须是在英文输入法时，输入的。

全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

（2）设置A方向的水平度盘读数为0°00′00〃。

（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。

2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。

实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。

（3）量仪器高、棱镜高并输入全站仪。

（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。

全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。

精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。

在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。

应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。

3）坐标测量（1）设定测站点的三维坐标。

（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。

当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。

（3）设置棱镜常数。

（4）设置大气改正值或气温、气压值。

（5）量仪器高、棱镜高并输入全站仪。

（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。

全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

开机前需要准备的是，去下载数据通讯软件，解压安装后为这三个文件，下面是仪器开始设站（仪器整平对中），开始测量，确认测量模式开机后，点击“配置”→“观测条件”→“测距模式”，确认它的植为斜距，按“ESC”退至选择工程文件夹选择“内存”→“文件操作”→“文件选取”→用“左右方向键”选择将今天测量的内容放到那个工作夹里去，这里有JOB1到JOB10个文件夹供你选择定向及测量点击如（图）“测量”→“坐标”→“测站定向”→“测站坐标”，后输入数值（这里的“测站坐标”采用自由坐标系，大家自己选择）设置完成后，点击“OK”按“ESC”，返回上一级菜单，选择“后视定向”（说明一下，如果整平出现问题，则无法向下继续设置）→“角度定向”（由于初次测量，没有已知坐标点，只能采用角度定向），将仪器十字丝对准你设定的定向点上的棱镜中心→在“HAR中”输入0→按1次“ESC”返回到（图），→选“测量”→此时可以看到屏幕里有N，E Z，ZA ，→“测量”后将会显示出测量点的NEZ坐标→点击“记录”用方向键和功能键输入点号，此后测量的点号将会累加，注意，每次测量一个点后都要按记录键，至此，首次实地测量以完成数据从全站仪器中传出1（设置通讯），点击“配置”→“通讯设置”→其中各项为：“波特率”：9600bps，“数据位”：8位，“奇偶校验”：NO，“停止位”：1位，“和校验”：NO，“流控”：YES（图）2同时将软件设置好，双击刚才三个文件中的最后一个点击要求这里的设置和刚才全站仪一样，需要大家注意，COM口的选择。

点击通讯，选择数据下载后出现现在开始继续设置全站仪（图）选择“内存”→“文件操作”→“通讯输出”→用“方向键”选择刚才你测量时将点放入的文件夹（从JOB1到JOB10）→按回车（此时该JOB后将出现OUT ）（图）→“点击F4”→选择“SDR格式”（图）→按“回车键”选择此后软件就会有所反应JOB里的文件就传输出来了，点击转换，选择“转CSV格式“点击“文件“另存为得到类似EXCEL的文件，双击将起改为如下格式]注意这里的 B，D，F列中的逗号，必须是在英文输入法时，输入的。

全站仪使用方法全站仪使用方法全站仪是一种高精度的测量仪器，广泛应用于建筑、土木工程和测绘等领域。

它能够实现对水平角、垂直角和距离的测量，大大提高了测量的效率和精度。

本文将介绍全站仪的基本使用方法，帮助您快速上手并正确操作全站仪。

1. 准备工作在开始使用全站仪之前，需要进行一些准备工作：- 确保仪器处于稳定的水平状态，可以通过调整三脚架来达到水平。

- 确保仪器电池电量充足，以免在测量过程中电量不足导致中断。

- 确保仪器的测量棒或反射镜干净无尘，以确保测量精度。

2. 开机与校准接下来是全站仪的开机与校准步骤：- 按下电源按钮，等待全站仪启动完成。

- 根据仪器型号选择合适的校准方式，通常有水平校准和垂直校准两种方式。

- 按照仪器说明书的要求进行校准，保证全站仪的测量准确性。

3. 基本测量操作全站仪的基本测量操作包括测量角度和测量距离两个方面。

3.1 测量角度- 对准目标点，通过调整全站仪的望远镜确保目标点位于准星上。

- 按下测量按钮进行角度测量，并记录测量结果。

- 如果需要连续测量多个点的角度，可以选择仪器上的自动测量功能。

3.2 测量距离- 对准目标点，通过调整全站仪的望远镜确保目标点位于测距杆或反射镜上。

- 按下测量按钮进行距离测量，并记录测量结果。

- 如果需要连续测量多个点的距离，可以选择仪器上的连续测量功能。

3.3 数据处理与导出全站仪通常配备了数据处理与导出功能，方便用户将测量数据传输到电脑或其他设备上进行进一步分析和处理。

- 通过连接数据线或蓝牙等方式将测量数据传输到电脑上。

- 使用相应的数据处理软件对测量数据进行处理和分析。

- 根据实际需求将处理后的数据导出为常见的数据格式，如Excel、CSV等。

4. 注意事项在使用全站仪进行测量时，还需要注意以下事项：- 避免在强风、雨雪等恶劣天气条件下进行测量，以免影响测量精度。

- 在进行长距离测量时，应考虑大地曲率和大地方位角的影响，选择合适的校正方式。

全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理
全站仪专家网 收集整理

全站仪怎么使用方法与步骤:全站仪由照准部、基座、水平度盘等部分组成，采用编码度盘或光栅度盘，读数方式为电子显示。

有功能操作键及电源，还配有数据通信接口。

全站仪的使用一、测量前的准备工作1、电池的安装（注意：测量前电池需充足电）（1）把电池盒底部的导块插入装电池的导孔。

（2）顺时针旋转电池盒的按钮直至听到“咔嚓”响声。

（3）逆时针旋转电池盒按钮，取出电池。

2、仪器的安置。

（1）在实验场地上选择一点，作为测站，另外两点作为观测点。

（2）打开全站仪设置大气改正值或气温、气压值。

将全站仪安置于点，对中、整平。

（3）在两点分别安置棱镜。

（4）棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心。

（5）操作全站仪，按测距，查看高差和水平差，使之差值在允许范围内。

点击设置，设站成功。

然后就可以测量和放样了。

（6）（3）距离测量1）首先从显示屏上确定是否处于距离测量模式，如果不是，则按操作键转换为坐标模式。

2）照准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出距离，HD 为水平距离，VD 为倾斜距离。

（4）坐标测量1）首先从显示屏上确定是否处于坐标测量模式，如果不是，则按操作键转换为坐标模式。

2）输入本站点 O 点及后视点坐标，以及仪器高、棱镜高。

3）瞄准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出点的坐标全站仪的使用方法及应用默认分类2009-11-19 09:22 阅读 8 评论 0 字号：大大中中小小 1）全站仪的使用方法及应用默认分类2009-11-19 09:22 阅读 8 评论 0 字号：大大中中小小 1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标 A。

（2）设置 A 方向的水平度盘读数为 0°00′00″。

（3）照准第二个目标 B，此时显示的水平度盘读数即为两方向间的水平夹角。

2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

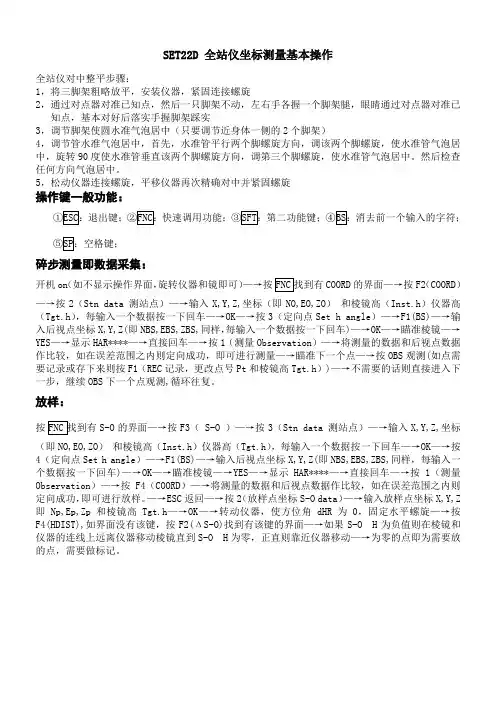

SET22D 全站仪坐标测量基本操作全站仪对中整平步骤：1，将三脚架粗略放平，安装仪器，紧固连接螺旋2，通过对点器对准已知点，然后一只脚架不动，左右手各握一个脚架腿，眼睛通过对点器对准已知点，基本对好后落实手握脚架踩实3，调节脚架使圆水准气泡居中（只要调节近身体一侧的2个脚架）4，调节管水准气泡居中，首先，水准管平行两个脚螺旋方向，调该两个脚螺旋，使水准管气泡居中，旋转90度使水准管垂直该两个脚螺旋方向，调第三个脚螺旋，使水准管气泡居中。

然后检查任何方向气泡居中。

5，松动仪器连接螺旋，平移仪器再次精确对中并紧固螺旋操作键一般功能：碎步测量即数据采集：开机on（如不显示操作界面，旋转仪器和镜即可）—→按COORD的界面—→按F2（COORD）—→按2（Stn data 测站点）—→输入X,Y,Z,坐标（即NO,EO,ZO）和棱镜高（Inst.h）仪器高（Tgt.h），每输入一个数据按一下回车—→OK—→按3（定向点Set h angle）—→F1(BS)—→输入后视点坐标X,Y,Z(即NBS,EBS,ZBS,同样，每输入一个数据按一下回车)—→OK—→瞄准棱镜—→YES—→显示HAR****—→直接回车—→按1（测量Observation）—→将测量的数据和后视点数据作比较，如在误差范围之内则定向成功，即可进行测量—→瞄准下一个点—→按OBS观测(如点需要记录或存下来则按F1（REC记录，更改点号Pt和棱镜高Tgt.h）)—→不需要的话则直接进入下一步，继续OBS下一个点观测,循环往复。

放样：按S-O的界面—→按F3（ S-O ）—→按3（Stn data 测站点）—→输入X,Y,Z,坐标（即NO,EO,ZO）和棱镜高（Inst.h）仪器高（Tgt.h），每输入一个数据按一下回车—→OK—→按4（定向点Set h angle）—→F1(BS)—→输入后视点坐标X,Y,Z(即NBS,EBS,ZBS,同样，每输入一个数据按一下回车)—→OK—→瞄准棱镜—→YES—→显示HAR****—→直接回车—→按1（测量Observation）—→按F4（COORD）—→将测量的数据和后视点数据作比较，如在误差范围之内则定向成功，即可进行放样。

全站仪操作流程全站仪是一种用于测量地面上各种特征和地形的高精度测量仪器。

它广泛应用于土木工程、建筑工程、地质勘探和其他领域。

全站仪操作流程是使用全站仪进行测量工作时必须掌握的基本知识。

下面将介绍全站仪的操作流程，希望对大家有所帮助。

1. 准备工作。

在使用全站仪进行测量之前，首先要进行准备工作。

这包括检查全站仪的电量是否充足，准备好必要的测量配件，如三脚架、反射棱镜等。

同时，还需要选择一个平稳的测量点，并确保周围没有遮挡物。

2. 设置全站仪。

接下来是设置全站仪。

首先，将全站仪放置在三脚架上，并调整好水平。

然后，打开全站仪的电源，进行系统初始化和校准。

在校准过程中，需要保持全站仪稳定，并按照仪器显示的指引进行操作。

3. 定位和瞄准。

完成全站仪的设置后，就可以进行定位和瞄准工作了。

首先，使用全站仪的望远镜对准测量点，调整望远镜的焦距和清晰度，使目标点清晰可见。

然后，通过全站仪的控制面板进行精确定位，确保全站仪和目标点之间的水平和垂直角度准确无误。

4. 进行测量。

当全站仪设置和定位完成后，就可以进行实际的测量工作了。

通过全站仪的控制面板，可以进行水平角、垂直角和斜距的测量。

在进行测量时，需要注意保持全站仪和反射棱镜之间的稳定，避免外界干扰和误差。

5. 数据处理。

完成测量后，还需要对测量数据进行处理和分析。

通过全站仪的软件或其他相关软件，可以将测量数据导入计算机进行处理，生成测量报告和图表。

在数据处理过程中，需要注意对数据进行校正和修正，确保测量结果的准确性和可靠性。

6. 收尾工作。

最后，完成测量工作后，需要进行收尾工作。

这包括关闭全站仪的电源，清洁和保养全站仪及配件，整理和存档测量数据等工作。

同时，还需要对测量现场进行清理和整理，确保安全和整洁。

以上就是全站仪操作流程的基本步骤。

通过掌握全站仪的操作流程，可以更好地进行测量工作，提高测量的准确性和效率。

希望这些内容能够对大家有所帮助，谢谢阅读！。

电子全站仪（30系列）操作手册适用型号：SET230R/R3 SET330R/R3 SET530R/R3 SET630R一、注意事项（2）1．第一次使用仪器前，应松开底座开关钮上的紧固螺母；2．禁止带三脚架一起搬动仪器；3．取电池前一定要关断电源；4．激光束不能对着人，有害，更不能从目镜去看；5．仪器每天用完入箱前，应取出电池。

`二、基本操作（5）1．基本键操作（5.1）·开关电源按{ON}：电源开；按住{ON}再按{灯}：电源关。

·开关屏幕按{灯}，屏幕背景灯亮灭；按住{灯}直到滴滴响声，开关激光束。

·软键操作（软键指在屏幕内底部的键）按{F1}-{F4}，选择需要的软键；{FUNC}键用于在测量方式[MEAS]状态下的屏幕翻页（当多于4个软键时）；·输入字母和数字{F1}-{F4}：输入分布在软键上的数字和字母；{FUNC}：翻页找你需要的字母、数字；（按住一会儿）回上页；连续按，往前翻。

{BS}：删除左侧字母数字；{ESC}：取消输入数据；{SFT}：选择的接收靶类型显示；{←}：（回车）接受输入的数据。

·选择键{▲}/{▼}:光标上下移动；{＜}{＞}：左右移动光标/其它选择；{←}: 确认选择；·模式转换[CNFG]：（软键）从主屏模式到设置（Configuration）模式；[MEAS]：从主屏模式到测量（Measure）模式；[MEM]：从主屏模式到内存存储（Memory）模式；{ESC}：从各状态返回到主屏状态。

·其它操作{ESC}：返回上一屏。

2．屏幕功能距离：S：斜距；H：水平距；V：参考高度；竖向角度：ZA：天顶角（Z=0）；VA：竖向角（H=0/H=±90）；水平角度：按[R/L]转换状态：HAR：水平右转；HAL：水平左传；按[◢SHV]，转换“S，ZA，H”，到“S，H，V”。

3．开机程序（9）开机后，仪器自检。

一，仪器界面简介刚开机的界面变换为中文界面选择5.config 后出现选择3. General Settings …..选择4. Language我们的仪器只有2种语言，用方向键向下选择CHINESE_SIMPLIFIDE 按F1 CONT出现选择F4 OK. 后关机重新启动就是中文菜单，如下重起菜单按F6 YES ---仪器关机二中文菜单简介二，仪器设置在仪器主菜单选择管理菜单进入左下图选择 5 。

配置集需要察看默认配置集就在相应的项目上用上下选择项目按F3 编辑，同F2 新建以下为建立新的工作方式按F2——新建，如右上图，输入配置集名称，描述，创建者可不输按。

后按出现菜单按出现菜单用上下选择后按后出现菜单运用将上图更改为下图的内容按键会依次出现以下菜单，并更改为下图单位按出现菜单按出现更改显示面板，可将显示面板更改为个人爱好按出现菜单，以下的菜单不需要更改。

按出现菜单，以下的菜单不需要更改。

设置Id 模板，用导航键的上下键选择要配置ID 模板的栏（点、线、面栏）。

按ENTER 键进入ID 模板库。

F2（增加）创建一个新的ID 模板。

栏输入ID 模板名称，“增量方式”点号的自动增加方式，仅仅数字就是点、线、面的首次编号的最后一位必须是数字。

字符数字就是自动增量可以是字符也可以是数字。

“增量”输入增量的大小，缺省值为“1”，如：增量方式为数字，首点为A1，即记录首点后点号自动变为A2。

如果增量方式为数字字符，看首点末位是数字还是字母，如首点为A，记录首点后点号自动变为B。

“光标位置”测量点时在ID 栏按ENTER 键时光标所在位置按出现菜单，以下的菜单可以改正，根据不同工区进行更改。

如下图如上图，本项设置主要设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进行气象改正PPM，而将几何改正、投影改正PPM 设为0。

对高差进行折光差改正。

温度：测距时测站大气温度，大气压：测距时测站大气压，相对湿度: 测距时大气相对湿度大气ppm: 大气ppm 的自动计算值，也可强制输入。

全站仪的使用和操作说明1. 简介全站仪是一种测量仪器，用于测量地面上点的三维坐标及其角度。

它被广泛应用于土地测量、建筑工程、道路工程和矿山工程等领域。

全站仪具有高度自动化的特点，能够快速精确地测量和记录数据。

本文将介绍全站仪的基本使用和操作方法。

2. 仪器准备在使用全站仪之前，需要进行以下准备工作： - 确保全站仪已经安装好稳定的三脚架，并调整使其水平。

- 检查全站仪电池电量是否充足，必要时更换电池。

-确保全站仪和相关设备（例如控制器、电脑）之间的连接线路正确连接。

3. 仪器设置在开始测量之前，需要进行以下设置： - 打开全站仪电源，等待其自检完成。

- 在控制器或电脑上选择相应的测量模式，例如水平角、垂直角、坐标测量等。

- 根据需要设置测量的参考系，例如选择大地水准面或自定义局部坐标系。

- 设置测量的精度要求，例如选择高精度模式或普通模式。

4. 测量操作4.1 角度测量进行角度测量时，需要注意以下操作： - 使用全站仪的望远镜对准目标点，并通过调节细动螺旋钮使目标点位于准星中心。

- 按下角度测量按钮，全站仪将自动记录当前的水平角和垂直角。

4.2 坐标测量进行坐标测量时，需要注意以下操作： - 使用全站仪的望远镜对准目标点，并通过调节细动螺旋钮使目标点位于准星中心。

- 按下坐标测量按钮，全站仪将自动记录当前的水平角、垂直角和斜距。

- 根据需要，可以进行连续测量或单次测量，并在记录测量值后移动到下一个目标点。

4.3 数据记录与导出全站仪能够将测量数据实时显示在控制器或电脑上，并可以将数据保存或导出到外部设备。

为了确保数据的准确性和完整性，建议在每次测量之后进行数据的备份和校验。

5. 仪器维护为了保持全站仪的正常运行和延长其使用寿命，需要进行以下维护工作： - 定期清洁全站仪的镜头、传感器和接口，避免灰尘和污染物对测量结果的影响。

- 注意防护全站仪的电源线和连接线，避免损坏和断裂。

- 在潮湿环境中使用全站仪时，应加强防护措施，避免水汽对仪器的腐蚀和损害。

全站仪操作规程全站仪操作规程一、操作人员准备工作1. 了解全站仪的基本知识和技术要求，了解仪器的构造和工作原理；2. 熟悉全站仪的操作方法和功能，学会校准和调试仪器；3. 掌握使用全站仪的测量方法和技巧；4. 了解测量现场的环境条件，确保仪器的正常使用；5. 查看仪器是否处于正常工作状态，检查电池和存储卡的容量是否足够；6. 根据需要准备工作所需的测量配件、引导杆、三脚架等。

二、仪器的校准和调试1. 将全站仪放置在平稳的地面上，将三脚架调整至合适的高度并固定；2. 打开全站仪的电源开关，确保仪器能够正常开机；3. 按照仪器说明书的要求进行水平调准和垂直调准，确保仪器的水平度和垂直度符合要求；4. 按照仪器说明书的要求进行仪器的角度调准，确保角度的精度达到要求；5. 进行仪器的距离校准，确保仪器测量的距离精度符合要求；6. 对仪器进行光学系统的调试，确保像差和畸变等光学性能在正常范围内。

三、测量操作流程1. 设定测量参数：在仪器的界面上依次设定测量的单位、坐标系、角度和距离精度等参数；2. 建立测量基准：在测量现场找到一些稳固的特征点，测量其准确的水平和垂直角度，并以其为基准点进行测量；3. 放置仪器：将全站仪放置在稳固的三脚架上，调整仪器的位置和角度，使其对准待测特征点；4. 测量指导杆：选择合适的引导杆将其与全站仪进行连接，使其成为测量的延长手段；5. 测量目标点：使用引导杆指向待测目标点，按下测量按钮进行距离和角度的测量；6. 数据记录和处理：将测量数据存储至存储卡或电脑中，并进行数据的校对和处理；7. 结束测量：测量完成后，关闭全站仪的电源开关，将仪器妥善存放。

四、注意事项1. 在使用全站仪的过程中，操作人员应该保持专注，避免分散注意力；2. 仪器的校准和调试必须严格按照操作规程进行，确保仪器的精度；3. 测量现场的环境条件对测量结果有影响，应尽量消除或减小影响；4. 在拍摄照片时应注意光线的影响，避免偏差和误差；5. 使用全站仪时应注意安全，避免仪器的损坏或人员的伤害；6. 对测量数据应及时进行备份和存储，防止数据丢失。

全站仪的使用教程详解全站仪是现代测量技术领域中常用的一种测量仪器。

它集成了全站仪、数据采集器和观测仪器等多种功能于一体，可广泛应用于地质勘探、建筑测量、道路建设等领域。

本文将对全站仪的使用进行详解，帮助读者更好地掌握全站仪的操作技巧。

一、仪器准备在使用全站仪之前，首先需要进行仪器准备工作。

首先，确认全站仪的电源是否充足，若不足则需及时充电或更换电池。

接下来，检查设备是否完好，包括仪器本身及其配件，如测杆、三脚架等。

确保所有部件完好后，将全站仪安装在三脚架上并确保稳固。

二、观测点的设置设置观测点是进行测量的第一步。

观测点的选择要考虑到测量的目的及周围环境条件。

在进行设置时，应选择一平坦、稳固的地面，以确保观测精度。

使用合适的工具，如测距仪，测量观测点之间的距离，并记录下来以备后用。

三、参数设置在正式进行观测之前，需要正确设置全站仪的参数。

首先，设置测量单位，如角度单位、距离单位等。

其次，设置观测模式，根据具体情况选择水平观测、垂直观测或倾斜观测等模式。

此外，还可以根据需要设置其他一些参数，如记录间隔时间、观测点数量等。

正确设置参数可以提高观测的效率和准确性。

四、观测操作进行观测前，需要对全站仪进行校准操作。

首先，进行水平校准，将全站仪调平，使其水平仪指示在中央刻度上。

然后，进行垂直校准，使其视准轴与丝级相切。

校准完成后，进行目标点的观测。

先对基准点进行观测，将其设置为控制点，然后根据需要观测其他目标点。

在观测过程中，需要准确对准仪器，并保持稳定，避免人为误差的产生。

五、数据处理和导出完成观测后，全站仪会自动记录相关数据。

可以通过连接数据采集器或将存储卡导入电脑，将数据进行传输和导出。

导出的数据可以进行后续处理，如三角测量、坐标计算等。

同时，全站仪还支持数据的实时传输和显示功能，可以方便地进行现场数据分析，检查测量结果的准确性。

六、常见问题及解决方法在使用全站仪的过程中，可能会遇到一些常见问题。

例如，测量结果与实际情况存在偏差，可能是由于环境因素或人为操作导致的。

全站仪使用说明范文全站仪是一种用于测量地面上的各种参数的仪器，包括地形高程、水平度、测距、测角等。

它的主要部件包括测量仪器、三脚架、遥控器和数据处理软件。

以下是全站仪的使用说明。

1.设置三脚架：首先在测量区域找到一个平坦的地面，并确保三脚架放置牢固。

调整三脚架的高度，使其与地面平齐。

确保三脚架与仪器底座之间没有松动或摇动。

2.安装全站仪：将全站仪负载到三脚架上。

用螺丝调节器调整全站仪的水平度，使其完全水平。

使用全站仪自带的气泡级确定水平度。

3.设置目标点：在需要测量的区域中选择目标点。

目标点应该明确且易于辨认。

可以使用目标板、反光标志或其他特殊的标记来标示目标点。

4.开机和初始化：打开全站仪电源开关，并等待系统初始化完成。

系统初始化后，仪器会自动进行水平检查和各种校准操作。

5.远程测量：使用遥控器，在仪器上选择远程测量功能。

通过遥控器上的按钮可以控制仪器进行远程测量。

根据需要，可以选择测量水平角、垂直角或斜距。

6.数据处理：全站仪可以将测量数据存储在内部存储器中，也可以通过数据线连接到计算机进行实时数据传输和处理。

使用配套的数据处理软件可以对采集的数据进行分析和处理。

7.常见测量方法：-点测量：可以选择一个目标点进行单点测量。

将仪器对准目标点，观察仪器显示的测量结果。

-径测量：选择一个目标点，然后通过稍微改变全站仪的位置，进行多次测量，从而确定目标点与仪器之间的水平角和垂直角。

-弧测量：通过选择三个以上的目标点，确定一个地面上的弧线或曲线，并测量相关的参数，如半径、圆心等。

-高差测量：通过选择两个目标点，可以测量这两个点之间的高差。

8.注意事项：-使用全站仪时，应避免强烈的阳光直射，以免影响测量精度。

-在使用全站仪进行远程测量时，要确保目标点清晰可见，并注意避免干扰物的影响。

-全站仪需要定期进行校准和维护，确保其精度和可靠性。

-良好的操作习惯和准确的操作方法对于获取准确的测量结果至关重要。

-在操作全站仪时，应特别注意安全，避免发生意外事故。

开机前需要准备的是，去下载数据通讯软件，解压安装后为这三个文件，下面是仪器开始设站（仪器整平对中），开始测量，确认测量模式开机后，点击“配置”→“观测条件”→“测距模式”，确认它的植为斜距，按“ESC”退至选择工程文件夹选择“内存”→“文件操作”→“文件选取”→用“左右方向键”选择将今天测量的内容放到那个工作夹里去，这里有JOB1到JOB10个文件夹供你选择定向及测量点击如（图）“测量”→“坐标”→“测站定向”→“测站坐标”，后输入数值（这里的“测站坐标”采用自由坐标系，大家自己选择）设置完成后，点击“OK”按“ESC”，返回上一级菜单，选择“后视定向”（说明一下，如果整平出现问题，则无法向下继续设置）→“角度定向”（由于初次测量，没有已知坐标点，只能采用角度定向），将仪器十字丝对准你设定的定向点上的棱镜中心→在“HAR中”输入0→按1次“ESC”返回到（图），→选“测量”→此时可以看到屏幕里有N，E Z，ZA ，→“测量”后将会显示出测量点的NEZ坐标→点击“记录”用方向键和功能键输入点号，此后测量的点号将会累加，注意，每次测量一个点后都要按记录键，至此，首次实地测量以完成数据从全站仪器中传出1（设置通讯），点击“配置”→“通讯设置”→其中各项为：“波特率”：9600bps，“数据位”：8位，“奇偶校验”：NO，“停止位”：1位，“和校验”：NO，“流控”：YES（图）2同时将软件设置好，双击刚才三个文件中的最后一个点击要求这里的设置和刚才全站仪一样，需要大家注意，COM口的选择。

点击通讯，选择数据下载后出现现在开始继续设置全站仪（图）选择“内存”→“文件操作”→“通讯输出”→用“方向键”选择刚才你测量时将点放入的文件夹（从JOB1到JOB10）→按回车（此时该JOB后将出现OUT ）（图）→“点击F4”→选择“SDR格式”（图）→按“回车键”选择此后软件就会有所反应JOB里的文件就传输出来了，点击转换，选择“转CSV格式“点击“文件“另存为得到类似EXCEL的文件，双击将起改为如下格式]注意这里的 B，D，F列中的逗号，必须是在英文输入法时，输入的。

全站仪操作步骤：1.架好仪器，对中整平。

2.开机→按MENU键→F3（存储管理）→F4（翻页）→F1（输入坐标）→F1（输入）输入一个文件名，如：File，回车后输入点名如A，回车后输入坐标（N，E，Z），输入完后回车输入第二个点名如B，回车后输入坐标（N，E，Z），回车后进入输第三个点界面，这时按两次ESC退出到“数据采集”界面。

3.按F1（数据采集）→F1（输入）输入刚才的文件名File，→F1（输入测站点）→F4（测站）→F2（调用）找到A，回车，检查屏幕显示的坐标是否正确，是则按F3（是）→输入仪高（如米），按F3（记录）→F3（是）。

这时返回到了数据采集界面。

4.全站仪照准后视点，按F2（输入后视点）→F4（后视）→F2（调用）找到B点，F4（回车）→F3（是）→F3（测量）→F1（角度）。

这时返回到了数据采集界面。

按F3（测量），输入点号，输入镜高→F3（测量）→F3（坐标），将测得的坐标与后视点的坐标比较，若不一样则检查问题所在，若一样或误差不大则可以进行没量了，按F4（设置）以保存刚才所测的数据（按ESC则不保存）。

5.照准前视按F4（同前），测得坐标后按F4（设置）以保存中国3S吧全站仪概述随着现代科学技术的发展和计算机的广泛应用，一种集测距装置、测角装置和微处理器为一体的新型测量仪器应运而生。

这种能自动测量和计算，并通过电子手簿或直接实现自动记录、存储和输出的测量仪器，称为全站型电子速测仪，简称全站仪。

全站型电子速测仪是数字测图中常用的数据采集设备。

全站仪分为分体式和整体式两类。

分体式全站仪的照准头和电子经纬仪不是一个整体，进行作业时将照准头安装在电子经纬仪上，作业结束后卸下来分开装箱；整体式全站仪是分体式全站仪的进一步发展，照准头和电子经纬仪的望远镜结合在一起，形成一个整体，使用起来更为方便。

对于基本性能相同的各种类型的全站仪，其外部可视部件基本相同。

全站仪主要由五个系统组成：控制系统、测角系统、测距系统、记录系统和通讯系统。
