全站仪 日本索佳 系 操作说明 中文

电子全站仪（30系列）操作手册适用型号：SET230R/R3 SET330R/R3 SET530R/R3 SET630R一、注意事项（2）1．第一次使用仪器前，应松开底座开关钮上的紧固螺母；2．禁止带三脚架一起搬动仪器；3．取电池前一定要关断电源；4．激光束不能对着人，有害，更不能从目镜去看；5．仪器每天用完入箱前，应取出电池。

`二、基本操作（5）1．基本键操作（5.1）·开关电源按{ON}：电源开；按住{ON}再按{灯}：电源关。

·开关屏幕按{灯}，屏幕背景灯亮灭；按住{灯}直到滴滴响声，开关激光束。

·软键操作（软键指在屏幕底部的键）按{F1}-{F4}，选择需要的软键；{FUNC}键用于在测量方式[MEAS]状态下的屏幕翻页（当多于4个软键时）；·输入字母和数字{F1}-{F4}：输入分布在软键上的数字和字母；{FUNC}：翻页找你需要的字母、数字；（按住一会儿）回上页；连续按，往前翻。

{BS}：删除左侧字母数字；{ESC}：取消输入数据；{SFT}：选择的接收靶类型显示；{←}：（回车）接受输入的数据。

·选择键{▲}/{▼}:光标上下移动；{＜}{＞}：左右移动光标/其它选择；{←}: 确认选择；·模式转换[CNFG]：（软键）从主屏模式到设置（Configuration）模式；[MEAS]：从主屏模式到测量（Measure）模式；[MEM]：从主屏模式到存存储（Memory）模式；{ESC}：从各状态返回到主屏状态。

·其它操作{ESC}：返回上一屏。

2．屏幕功能距离：S：斜距；H：水平距；V：参考高度；竖向角度：ZA：天顶角（Z=0）；VA：竖向角（H=0/H=±90）；水平角度：按[R/L]转换状态：HAR：水平右转；HAL：水平左传；按[◢SHV]，转换“S，ZA，H”，到“S，H，V”。

3．开机程序（9）开机后，仪器自检。

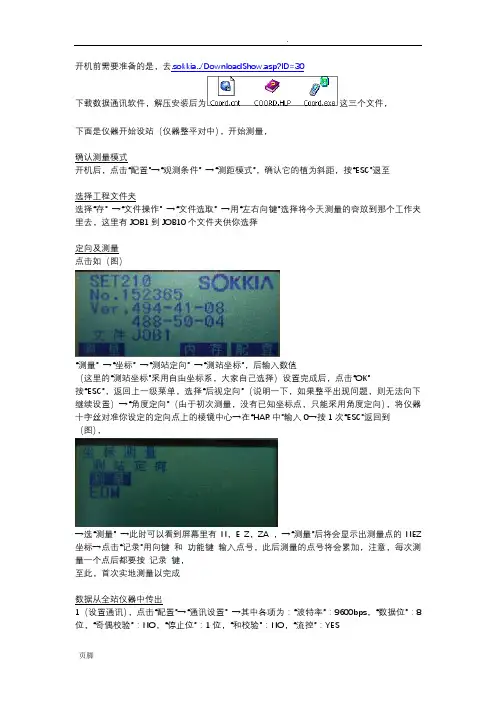

开机前需要准备的是，去.sokkia../DownloadShow.asp?ID=30下载数据通讯软件，解压安装后为这三个文件，下面是仪器开始设站（仪器整平对中），开始测量，确认测量模式开机后，点击“配置”→“观测条件”→“测距模式”，确认它的植为斜距，按“ESC”退至选择工程文件夹选择“存”→“文件操作”→“文件选取”→用“左右向键”选择将今天测量的容放到那个工作夹里去，这里有JOB1到JOB10个文件夹供你选择定向及测量点击如（图）“测量”→“坐标”→“测站定向”→“测站坐标”，后输入数值（这里的“测站坐标”采用自由坐标系，大家自己选择）设置完成后，点击“OK”按“ESC”，返回上一级菜单，选择“后视定向”（说明一下，如果整平出现问题，则无法向下继续设置）→“角度定向”（由于初次测量，没有已知坐标点，只能采用角度定向），将仪器十字丝对准你设定的定向点上的棱镜中心→在“HAR中”输入0→按1次“ESC”返回到（图），→选“测量”→此时可以看到屏幕里有N，E Z，ZA ，→“测量”后将会显示出测量点的NEZ 坐标→点击“记录”用向键和功能键输入点号，此后测量的点号将会累加，注意，每次测量一个点后都要按记录键，至此，首次实地测量以完成数据从全站仪器中传出1（设置通讯），点击“配置”→“通讯设置”→其中各项为：“波特率”：9600bps，“数据位”：8位，“奇偶校验”：NO，“停止位”：1位，“和校验”：NO，“流控”：YES（图）2同时将软件设置好，双击刚才三个文件中的最后一个Coord.exe点击要求这里的设置和刚才全站仪一样，需要大家注意，COM口的选择。

点击通讯，选择数据下载后出现现在开始继续设置全站仪（图）选择“存”→“文件操作”→“通讯输出”→用“向键”选择刚才你测量时将点放入的文件夹（从JOB1到JOB10）→按回车（此时该JOB后将出现OUT ）（图）→“点击F4”→选择“SDR格式”（图）→按“回车键”选择此后软件就会有所反应JOB里的文件就传输出来了，点击转换，选择“转CSV格式“点击“文件“另存为得到类似EXCEL的文件，双击将起改为如下格式]注意这里的B，D，F列中的逗号，必须是在英文输入法时，输入的。

索佳cx52全站仪中文说明书索佳CX52全站仪中文说明书第一章介绍索佳CX52全站仪是一种用于测量地球上点的仪器。

它由测距仪、测角仪和高程仪组成。

该仪器采用先进的光电技术和数字信号处理技术，能够实现高精度、高效率的测量。

本说明书将介绍CX52全站仪的基本原理、功能特点、使用方法和注意事项，目的是帮助用户正确、有效地使用该仪器。

第二章基本原理CX52全站仪的测距仪采用电磁波测距原理，利用电磁波在空间中传播的时间差来测量目标点的距离。

测角仪采用光电测角原理，利用测角仪上的光电传感器测量目标点与仪器之间的水平角和垂直角。

高程仪则是利用气压传感器或者重力仪测量目标点的高程。

第三章功能特点1. 高精度：CX52全站仪具有高精度的测量性能，可以实现毫米级的测量精度，满足各种测量要求。

2. 多功能：CX52全站仪具有测距、测角和测高等多种功能，可以满足不同测量任务的需求。

3. 快速测量：CX52全站仪具有快速测量的能力，可以在短时间内完成大量测量任务，提高工作效率。

4. 数据存储：CX52全站仪内置大容量存储器，可以存储大量测量数据，方便用户进行数据管理和后期处理。

5. 高度可靠：CX52全站仪采用先进的技术和材料，具有高度可靠性和稳定性，能够在各种恶劣环境下正常工作。

第四章使用方法1. 准备工作：使用CX52全站仪前，需要先进行仪器的校准和调试，确保仪器的测量精度和稳定性。

2. 安装仪器：将CX52全站仪安装在三脚架上，并进行水平调节，确保仪器水平稳定。

3. 测量操作：根据测量要求，选择相应的测量模式和参数设置，通过观测测距仪、测角仪和高程仪的读数，完成目标点的测量。

4. 数据处理：将测量数据导入计算机或者数据处理软件，进行数据处理和分析，生成测量报告和图纸。

第五章注意事项1. 使用前仔细阅读说明书，了解仪器的使用方法和注意事项。

2. 在使用过程中，保持仪器的干燥、清洁和稳定，避免与尘土、水汽等物质接触。

3. 在进行测量时，要选择合适的天气和光照条件，避免大风、雨雪等恶劣天气的影响。

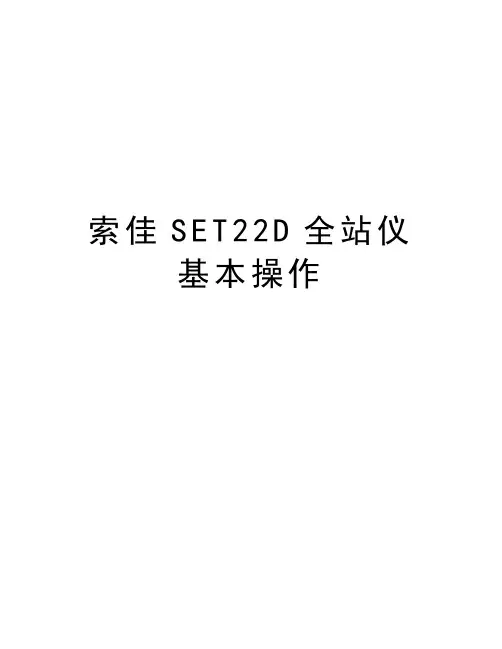

索佳S E T22D全站仪基本操作SET22D 全站仪坐标测量基本操作操作键一般功能：F1、F2、F3、F4⑥光标控制键。

基本操作：开机—→按键，进入状态选择屏幕—→（测量）、（内存）、CNFG（配置）按软件（F1～F4）和回车键进行以下操作：（注：以下涂黑者为选中的操作项）一.内存操作1.文件选取—→—→———→——→Job1——→选中，回车↙(Memory) 2.Known data 2. Job deletion Job23.Code 3. Comms out put Job32. 已知数据输入—→1.Job ———→——→ N（即X）—→—→（输入下一点）2. Comms input E（即Y） (Record)3.Code 3.Deletion Z（即高程）4.View Pt（点号）5.Clear3. 通讯设置——→—→1.Obs.condition——→Baud rete———→回车↙（Configure） 2.Instr.const Data bits：8 bits3.Data＆time Parity：Not set （与计算机设置一致，其他不须变）Stop bit：1 bit5.Unit Check sum：No6.Key function Xon/Xoff：No4.通讯输出—→——→1. Job selection——→↙——→↙（选中文件，回车，执行数据输出）2.Known dat 2. Job deletion 2.Printed output3.Code二.水平角测量对中、整平（使用电子气泡），在“测量”状态下：盘左—→瞄准目标1—→、 (目标1水平方向读数为0°00′00″），记录；，记录；—→瞄准目标2—→读HAR，即为盘左半测回水平角β左盘右—→瞄准目标1—→、 (目标1水平方向读数为0°00′00″），记录；，记录；—→瞄准目标2—→读HAR，即为盘右半测回水平角β右、平均值，即为所观测水平角角度值。

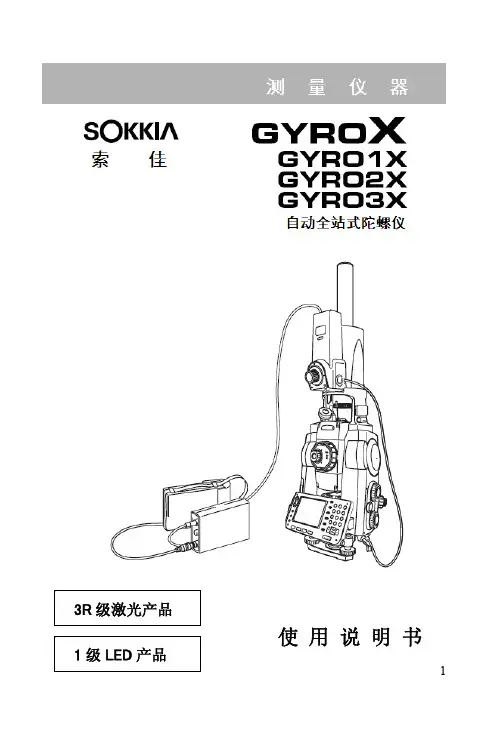

1!!!!!使 用 说 明 书2!!!!!!!!!!!!!!使 用 说 明 书相关使用说明书y GYRO1X/2X/3X随机配备下列使用说明书：1.《GYRO1X/2X/3X自动全站式陀螺仪使用说明书》介绍自动全站式陀螺仪的操作方法。

2.《SRX系列电子全站仪使用说明书》介绍SRX系列电子全站仪的基本功能及其操作方法。

符号和约定 本说明书使用下列符号和约定：：表示操作前应阅读的注意事项和重要内容。

：表示参阅章节的名称。

：表示补充说明。

：表示特别术语或操作的说明。

[软键]等 ：表示屏幕显示的功能软键。

{按键}等 ：表示操作面板上的按键。

相关说明 y除特别说明外，说明书中的“SRX”均表示“SRX1X/2X/3X”。

y除特别说明外，说明书的“GYRO X”均表示“GYRO1X/2X /3X”。

41.安全操作须知 (1)2.注意事项 (5)3.激光安全信息 (7)4.仪器部件名称 (9)4.1全站式陀螺仪的特点 (9)4.2仪器部件名称 (10)4.3模式结构图 (12)5.基本操作 (13)5.1按键基本功能 (13)6.电池充电 (15)7.测前准备和结束测量 (17)7.1仪器连接 (17)7.2陀螺测量前准备工作 (19)7.3陀螺程序启动与退出 (21)7.4结束陀螺测量 (23)8.真北方向测定 (24)8.1方位角显示 (25)8.2真北方向测定 (26)9.仪器常数测定 (33)10.错误信息 (38)11.故障处理 (39)11.1更换保险丝 (40)512.仪器检查 (41)12.1悬挂带检查 (42)12.2检查模式 (42)13.标准配置 (45)14.技术指标 (47)15.规范 (49)16.附录:陀螺仪原理 (50)61.为确保安全操作，避免造成人身伤害或财产损失，本说明书使用“警告”或“注意”来提示应遵循的条款。

在阅读本说明书主要内容之前，请首先弄清这些提示的含义。

提示含义本符号用于需特别注意条款的提示，有关细节说明随符号给出。

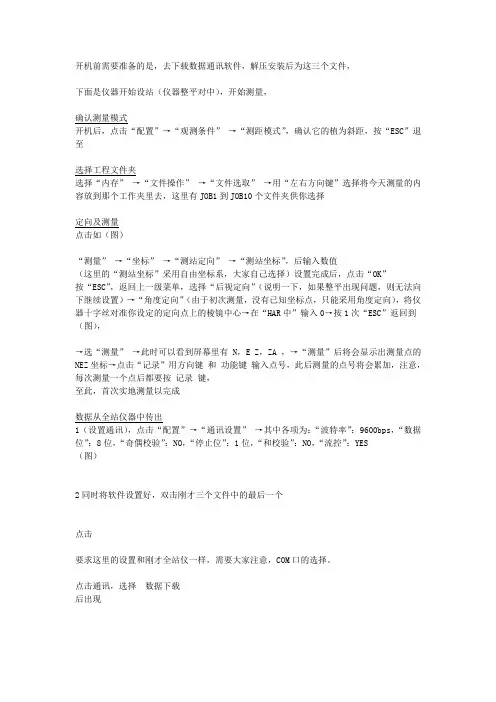

开机前需要准备的是，去下载数据通讯软件，解压安装后为这三个文件，下面是仪器开始设站（仪器整平对中），开始测量，确认测量模式开机后，点击“配置”→“观测条件”→“测距模式”，确认它的植为斜距，按“ESC”退至选择工程文件夹选择“内存”→“文件操作”→“文件选取”→用“左右方向键”选择将今天测量的内容放到那个工作夹里去，这里有JOB1到JOB10个文件夹供你选择定向及测量点击如（图）“测量”→“坐标”→“测站定向”→“测站坐标”，后输入数值（这里的“测站坐标”采用自由坐标系，大家自己选择）设置完成后，点击“OK”按“ESC”，返回上一级菜单，选择“后视定向”（说明一下，如果整平出现问题，则无法向下继续设置）→“角度定向”（由于初次测量，没有已知坐标点，只能采用角度定向），将仪器十字丝对准你设定的定向点上的棱镜中心→在“HAR中”输入0→按1次“ESC”返回到（图），→选“测量”→此时可以看到屏幕里有N，E Z，ZA ，→“测量”后将会显示出测量点的NEZ坐标→点击“记录”用方向键和功能键输入点号，此后测量的点号将会累加，注意，每次测量一个点后都要按记录键，至此，首次实地测量以完成数据从全站仪器中传出1（设置通讯），点击“配置”→“通讯设置”→其中各项为：“波特率”：9600bps，“数据位”：8位，“奇偶校验”：NO，“停止位”：1位，“和校验”：NO，“流控”：YES（图）2同时将软件设置好，双击刚才三个文件中的最后一个点击要求这里的设置和刚才全站仪一样，需要大家注意，COM口的选择。

点击通讯，选择数据下载后出现现在开始继续设置全站仪（图）选择“内存”→“文件操作”→“通讯输出”→用“方向键”选择刚才你测量时将点放入的文件夹（从JOB1到JOB10）→按回车（此时该JOB后将出现OUT ）（图）→“点击F4”→选择“SDR格式”（图）→按“回车键”选择此后软件就会有所反应JOB里的文件就传输出来了，点击转换，选择“转CSV格式“点击“文件“另存为得到类似EXCEL的文件，双击将起改为如下格式]注意这里的 B，D，F列中的逗号，必须是在英文输入法时，输入的。

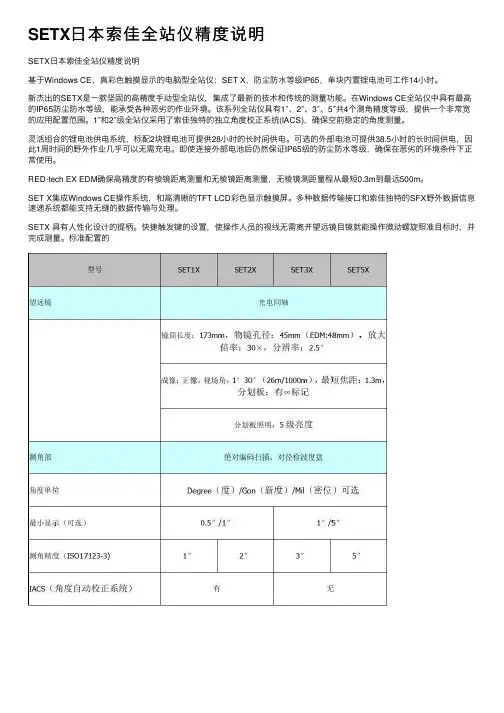

SETX⽇本索佳全站仪精度说明
SETX⽇本索佳全站仪精度说明
基于Windows CE、真彩⾊触摸显⽰的电脑型全站仪：SET X，防尘防⽔等级IP65，单块内置锂电池可⼯作14⼩时。

新杰出的SETX是⼀款坚固的⾼精度⼿动型全站仪，集成了最新的技术和传统的测量功能。

在Windows CE全站仪中具有最⾼的IP65防尘防⽔等级，能承受各种恶劣的作业环境。

该系列全站仪具有1″、2″、3″、5″共4个测⾓精度等级，提供⼀个⾮常宽的应⽤配置范围。

1″和2″级全站仪采⽤了索佳独特的独⽴⾓度校正系统(IACS)，确保空前稳定的⾓度测量。

灵活组合的锂电池供电系统，标配2块锂电池可提供28⼩时的长时间供电。

可选的外部电池可提供38.5⼩时的长时间供电，因此1周时间的野外作业⼏乎可以⽆需充电。

即使连接外部电池后仍然保证IP65级的防尘防⽔等级，确保在恶劣的环境条件下正常使⽤。

RED-tech EX EDM确保⾼精度的有棱镜距离测量和⽆棱镜距离测量，⽆棱镜测距量程从最短0.3m到最远500m。

SET X集成Windows CE操作系统，和⾼清晰的TFT LCD彩⾊显⽰触摸屏。

多种数据传输接⼝和索佳独特的SFX野外数据信息速递系统都能⽀持⽆缝的数据传输与处理。

SETX 具有⼈性化设计的提柄。

快捷触发键的设置，使操作⼈员的视线⽆需离开望远镜⽬镜就能操作微动螺旋照准⽬标时，并完成测量。

标准配置的。

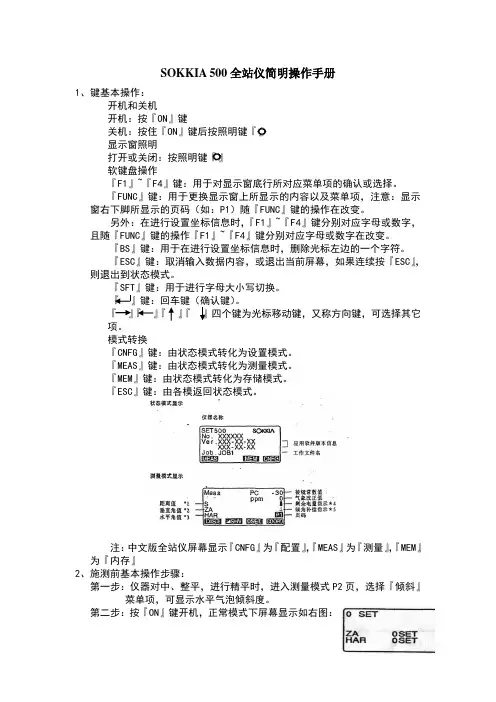

SOKKIA 500全站仪简明操作手册1、键基本操作：开机和关机开机：按『ON』键关机：按住『ON』键后按照明键『』显示窗照明打开或关闭：按照明键『』软键盘操作『F1』~『F4』键：用于对显示窗底行所对应菜单项的确认或选择。

『FUNC』键：用于更换显示窗上所显示的内容以及菜单项，注意：显示窗右下脚所显示的页码（如：P1）随『FUNC』键的操作在改变。

另外：在进行设置坐标信息时，『F1』~『F4』键分别对应字母或数字，且随『FUNC』键的操作『F1』~『F4』键分别对应字母或数字在改变。

『BS』键：用于在进行设置坐标信息时，删除光标左边的一个字符。

『ESC』键：取消输入数据内容，或退出当前屏幕，如果连续按『ESC』，则退出到状态模式。

『SFT』键：用于进行字母大小写切换。

『』键：回车键（确认键）。

『』『』『』『』四个键为光标移动键，又称方向键，可选择其它项。

模式转换『CNFG』键：由状态模式转化为设置模式。

『MEAS』键：由状态模式转化为测量模式。

『MEM』键：由状态模式转化为存储模式。

『ESC』键：由各模返回状态模式。

注：中文版全站仪屏幕显示『CNFG』为『配置』，『MEAS』为『测量』，『MEM』为『内存』2、施测前基本操作步骤：第一步：仪器对中、整平，进行精平时，进入测量模式P2页，选择『倾斜』菜单项，可显示水平气泡倾斜度。

第二步：按『ON』键开机，正常模式下屏幕显示如右图：当水平度盘指标设置为“Manual”时，屏幕上“HAR 0 SET”不显示，当垂直度盘指标设置为“Manual”时，屏幕显示如下图：有关度盘指标设置见状态模式下进入『配置』菜单，通过方向键来选择V index 和H index项，通常设置为“AUTO”。

第三步：仪器复位。

松开水平、垂直制动钮，分别将仪器照准部与望远镜旋转一周，且分别听到蜂鸣声后，仪器复位完成。

自动进入测量模式，屏幕显示为：若仪器显示出“Out of range”表明仪器尚未整平好，需要重新整平，再第二步、第三步工作。

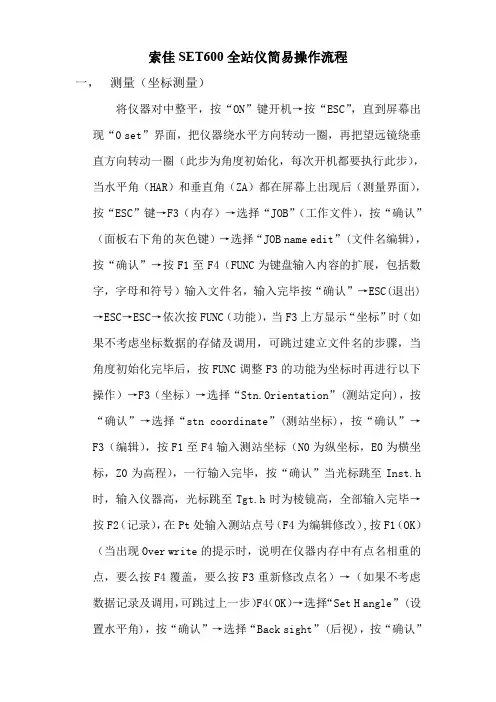

索佳SET600全站仪简易操作流程一，测量（坐标测量）将仪器对中整平，按“ON”键开机→按“ESC”，直到屏幕出现“0 set”界面，把仪器绕水平方向转动一圈，再把望远镜绕垂直方向转动一圈（此步为角度初始化，每次开机都要执行此步），当水平角（HAR）和垂直角（ZA）都在屏幕上出现后（测量界面），按“ESC”键→F3（内存）→选择“JOB”（工作文件），按“确认”（面板右下角的灰色键）→选择“JOB name edit”(文件名编辑)，按“确认”→按F1至F4（FUNC为键盘输入内容的扩展，包括数字，字母和符号）输入文件名，输入完毕按“确认”→ESC(退出) →ESC→ESC→依次按FUNC（功能），当F3上方显示“坐标”时（如果不考虑坐标数据的存储及调用，可跳过建立文件名的步骤，当角度初始化完毕后，按FUNC调整F3的功能为坐标时再进行以下操作）→F3（坐标）→选择“Stn.Orientation”(测站定向)，按“确认”→选择“stn coordinate”(测站坐标)，按“确认”→F3（编辑），按F1至F4输入测站坐标（N0为纵坐标，E0为横坐标，Z0为高程），一行输入完毕，按“确认”当光标跳至Inst.h 时，输入仪器高，光标跳至Tgt.h时为棱镜高，全部输入完毕→按F2（记录），在Pt处输入测站点号（F4为编辑修改）,按F1（OK）（当出现Over write的提示时，说明在仪器内存中有点名相重的点，要么按F4覆盖，要么按F3重新修改点名）→（如果不考虑数据记录及调用，可跳过上一步）F4（OK）→选择“Set H angle”(设置水平角)，按“确认”→选择“Back sight”(后视)，按“确认”→F3（编辑）→依次输入后视坐标（输入法参考测站定向，NBS 为纵坐标，EBS为横坐标，ZBS为高程）→F4（OK）→F4(OK) →精确瞄准后视点，按F4（YES）→ESC→选择“Observation”(观测)，按“确认”→等待测距完毕，屏幕出现目标点坐标时后，按F4（记录）→F1（OK）记录目标点坐标（如需更改点号及棱镜高，可把光标调至Pt(点号)行和Tgt.h(棱镜高)行并按F4键修改）→观测下一点，按F1（观测）即可！！二，放样（坐标放样）开机及角度初始化完毕（方法同上），按“ESC”进入测量界面（屏幕有水平角及垂直角显示），依次按“FUNC”，直到F2功能变为“放样”→按F2（放样）→选择“Stn.Orientation”(测站定向)，按“确认”→选择“stn coordinate”(测站坐标)，按“确认”→F3（编辑），按F1至F4输入测站坐标一行输入完毕，按“确认”当光标跳至Inst.h时，输入仪器高，光标跳至Tgt.h时为棱镜高，全部输入完毕→按F2（记录），在Pt处输入测站点号（F4为编辑修改）,按F1（OK）（当出现Over write的提示时，说明在仪器内存中有点名相重的点，要么按F4覆盖，要么按F3重新修改点名）→（如果不考虑数据记录及调用，可跳过上一步）F4（OK）→选择“Set H angle”(设置水平角)，按“确认”→选择“Back sight”(后视)，按“确认”→F3（编辑）→依次输入后视坐标（输入法参考测站定向，NBS为纵坐标，EBS为横坐标，ZBS 为高程）→F4（OK）→F4(OK) →精确瞄准后视点，按F4（YES）→ESC→选择“S-O date”(放样数据)，按“确认”→依次按F2（▲S-O），直到屏幕出现“S-OCoord(放样数据)，则输入放样点的坐标（Np,Ep,Zp分别为纵坐标，横坐标，高程）→F4（OK）→依次按F2（▲S-O），直到屏幕出现S-O H界面时，dHA显示的即为角度差，水平方向转动仪器，将该角度差调为00°00′00″，锁紧水平制动，则仪器所指示的水平方向即为放样点所在的方向，当指挥跑尺人员将棱镜调整至此方向后，通过F1（观测）键，即可知道放样距离差（屏幕上以H显示）为多少！！※温馨提示：一，依次按ESC键进入SET600界面，F3（内存）→选择JOB,在Comms setup中可以进行通讯参数的设置(与南方cass 通讯，在cass里选择索佳SET，全站仪推荐一下设置Baud rate:9600bpsDate bits:8bitParity:NOT setStop bit:1bitCheck sum:NoXon/Xoff:NOCass及全站仪通讯参数设置好后，进入JOB里，选择Comms output→选择所要通讯的文件→按“确认”键，但文件名右边变为Out后，→F4（OK）→选择SDR→按“确认”键即可！！三鼎全站仪常用程序简易流程一，使用中的相关注意事项：1，仪器对中整平后，请检查补偿器是否打开（一般为开启状态）——开机后的常用测量界面，按两次F4键→F2（补偿）→选择对应的补偿类型即可开启2，反射体（棱镜，棱镜常数，无棱镜），气象改正数的设置——测量之前，在开机后的常用测量界面，按F4键，找到EDM选项，在此选项中，可对棱镜和气象改正数进行设置（注意：在使用带免棱镜功能的全站仪时，一定要在EDM里选择好对应的反射体，即目标是棱镜还是无棱镜）以上为初次使用全站仪的用户需要特别注意的事项，以下就三鼎全站仪中的两个常用功能——测量（数据采集）和放样作一个简要的流程描述二，测量（数据采集）＊温馨提示：在操作中，输入数字或字母完毕，按ENT键确认输入。

索佳（SOKKIA）SET2C1.基本技术指标项目SET 2CII SET 3CII SET 4CII放大倍率30X30X30X 视场角和最短视距1º30′；1．3m1º30′；1．3m1º30′；1．3m 水平角、竖直角标准差土2″土3″土5″双轴自动补偿范围士3′士3′士3’最大一块棱镜2．7km2．7km1．5km测程三块棱镜3．5km3．3km2．1km 九块棱镜4．2km4．0km2．8km测距标准差土(3+2PPM)土(3+3PPM)土(5+3PPM)2.仪器的结构与键盘设置索佳SETC系列全站仪的外貌和结构见下图：1—提手；2—仪器高标志；3—存储卡；4—副显示窗；5—主显示窗；6—下盘制动螺旋及护套；7—基座固定螺旋；8—圆水准器；9—脚螺旋；l0—基座；11—水平度盘安置盘；12—键盘；13—望远镜物镜；14—管式罗盘插座；15—电池；16—光学对中器；17—电源开关；18—制动螺旋；19—水平微动螺旋；20—数据输出插口；21—外接电源插口；22—照准部水准管；23—望远镜制动螺旋；24—望远镜微动螺旋；25—望远镜操作把手；26—望远镜目镜；27—望远镜凋焦环；28—照准器仪器键盘的主要功能见下表：仪器键盘的设置情况如下：3、SET2C全站仪的操作(一)测前的准备工作1．安装内部电池测前应检查内部电池的充电情况，如电力不足，要及时充电，充电时间需12～15小时，不要超出规定时间。

测时装上电池，测量结束应卸下。

2．2安置仪器仪器的安置包括对中和整平。

仪器装有尺寸较大的光学对中器，放大倍率为3倍，使用方便。

仪器设有双向倾斜补偿器，补偿范围为3，所以仪器整平后，气泡稍有偏离，对观测并无影响。

3．开机并设置水平与竖直度盘指标开机后仪器自动进入自检，通过后显示电池电力情况，之后即可设置水平与竖直度盘指标。

将仪器照准部旋转一周，听到鸣响即显示水平角，然后将望远镜竖直旋转，听到鸣响即显示竖直角，至此两项指标设置完毕。

工程型全站仪使 用 说 明 书1025821-02-AiM-50系列售后在线注册工程型全站仪使用说明书索佳符号约定 本说明书使用下列符号和约定：：表示操作前应阅读的注意事项和重要内容。

：表示参阅章节及其名称。

：表示补充说明。

：表示特别术语或操作的说明。

[观测]等：表示所显示的软键内容。

{ESC }等：表示iM 操作面板上的按键。

<放样>等：表示显示界面名称。

本说明书约定 ·除特殊说明外，说明书中的“iM ”表示iM-50。

·说明书中所用显示界面均来自标准型双面键盘的iM 仪器。

·说明书中采用的均是基于“距离最小显示”设为“1mm ”时的界面，若设为“0.1mm ”时，显示的距离值和气象改正输入值将增加一个小数位。

“33.仪器参数设置”·在阅读各测量操作章节之前，请先阅读“4.仪器部件名称”和“5.基本操作”的内容以了解仪器的基本操作方法。

·有关选项的选取和数据输入的方法请参阅“5.1键盘操作”。

·说明书中介绍的操作程序均基于“重复测量”模式，选取其他测量模式时的操作程序信息将随给出。

· 表示不是所有产品都具有的功能或选项，如需了解产品有关细节可向索佳客服中心咨询。

·KODAK 为柯达公司注册商标。

·说明书中出现的其他公司或产品名称均为相应公司注册商标。

5678910为确保产品的安全使用，避免造成人身伤害和财产损失，本说明书使用“警告”或“注意”来提示操作仪器时应遵循的条款。

在阅读本说明书主要内容之前，请了解这些提示的具体含义。

提示约定此符号用于需特别注意条款的提示，细节说明随符号给出。

此符号用于禁止条款的提示，细节说明随符号给出。

此符号用于必须执行条款的提示，细节说明随符号给出。

2.注意事项2.注意事项根据IEC 国际标准，iM属下列等级激光产品和LED 产品。

·EDM 装置：无棱镜 3R 级激光产品 棱镜、反射片 1级激光产品 激光照准指示 3R 级激光产品 ·对中激光器( )： 2级激光产品·EDM 测距装置在无棱镜测距时为3R 级激光产品，在棱镜或反射片测距时为1级激光产品。

使用说明书使用说明书的提供z下面所提的使用说明书2是以光盘形式提供的PDF格式文档，阅读时需要安装Adobe Reader阅读器，Adobe网站主页上有最新版本Adobe Reader阅读器供下载。

z SETX随机提供有2本使用说明书：1.SETX系列电子全站仪使用说明书（本说明书）。

介绍SETX的基本功能和基本操作方法。

2.索佳外业数据速递系统SFX使用说明书介绍SETX系列电子全站仪如何通过拨号软件和SFX功能进行数据的通信交流。

符号约定本说明书使用下列符号和约定：：表示操作前应阅读的注意事项和重要内容。

：表示参阅章节及其名称。

：表示补充说明。

：表示一特别术语或操作的说明。

[软键]等：表示所显示的软键内容。

{按键}等：表示SETX操作键盘上的操作键。

<放样>等：表示屏幕提示名称。

使用说明书的说明z除特殊说明外，说明书中的SETX均表示SET1X/SET2X/SET3X/SET5X。

z说明书中所用界面和插图均来自内置蓝牙的SET3X仪器。

z说明书界面中所采用的软键功能菜单均为出厂时的默认值，软键功能菜单是可以由用户自行改变的。

“28.6 键功能定义”iiz在阅读各测量操作章节之前，请先阅读“4.产品简介”和“5.基本操作”的内容，了解仪器的基本操作方法；“4.1功能介绍”中对SETX的功能进行简要介绍；有关设置项的选取和数据的输入方法请参阅“5.1键盘基本操作”。

z本说明书介绍的均为连续测量模式下的操作程序。

当选取其它测量模式时，有关的操作程序信息将在给出。

z Kodak灰卡：KODAK为柯达公司注册商标。

z Blutooth：Blutooth®为Bluetooth SIG, Inc.公司注册商标。

z Windows和Windows CE®为微软公司注册商标。

z Adobe Reader为Adobe Systems Incorporated公司注册商标。

z说明书中出现的其它公司或产品名称均为相应各公司注册商标。

电子全站仪（30系列）操作手册适用型号：SET230R/R3 SET330R/R3 SET530R/R3 SET630R一、注意事项（2）1．第一次使用仪器前，应松开底座开关钮上的紧固螺母；2．禁止带三脚架一起搬动仪器；3．取电池前一定要关断电源；4．激光束不能对着人，有害，更不能从目镜去看；5．仪器每天用完入箱前，应取出电池。

`二、基本操作（5）1．基本键操作（5.1）·开关电源按{ON}：电源开；按住{ON}再按{灯}：电源关。

·开关屏幕按{灯}，屏幕背景灯亮灭；按住{灯}直到滴滴响声，开关激光束。

·软键操作（软键指在屏幕内底部的键）按{F1}-{F4}，选择需要的软键；{FUNC}键用于在测量方式[MEAS]状态下的屏幕翻页（当多于4个软键时）；·输入字母和数字{F1}-{F4}：输入分布在软键上的数字和字母；{FUNC}：翻页找你需要的字母、数字；（按住一会儿）回上页；连续按，往前翻。

{BS}：删除左侧字母数字；{ESC}：取消输入数据；{SFT}：选择的接收靶类型显示；{←}：（回车）接受输入的数据。

·选择键{▲}/{▼}:光标上下移动；{＜}{＞}：左右移动光标/其它选择；{←}: 确认选择；·模式转换[CNFG]：（软键）从主屏模式到设置（Configuration）模式；[MEAS]：从主屏模式到测量（Measure）模式；[MEM]：从主屏模式到内存存储（Memory）模式；{ESC}：从各状态返回到主屏状态。

·其它操作{ESC}：返回上一屏。

2．屏幕功能距离：S：斜距；H：水平距；V：参考高度；竖向角度：ZA：天顶角（Z=0）；VA：竖向角（H=0/H=±90）；水平角度：按[R/L]转换状态：HAR：水平右转；HAL：水平左传；按[◢SHV]，转换“S，ZA，H”，到“S，H，V”。

3．开机程序（9）开机后，仪器自检。

第一章 SET220K 系列全站仪的使用一）、操作面板主要按键✧ [ ON ]键：电源开关 ✧ [ ]键：打开或关闭背光✧ [ ]键：左移光标或选择选项 ✧ []键：右移光标或选择选项 正常开机 ：[ ON ]热启动开机：[ F 4 ] + [ BS] + [ON] （仪器参数初始化）冷启动开机：[ F 1 ] + [ F 3 ] + [ BS] + [ON] （清除存全部数据，恢复出厂设置）二）、基本模式菜单结构✧ [ESC]键：返回前一菜单 ✧ [SFT]键 ： 键盘输入模式转换 ✧ [BS]键：删除前一字符 ✧ [FUNC]键：菜单翻页✧ ｛F1～F4｝： 选取软键对应的功能12、线路计算SET130R系列是索佳最近推出的新型免棱镜全站仪系列，该系列全站仪除具有350m高精度远距离免棱镜测程、可见激光指示和红绿光导向等新功能外，线路计算是其强大软件功能特色之一。

线路计算功能可运用于土木、道路等工程中各种线路点、道路中桩点和边桩点平面坐标的计算，并可直接将计算结果记录至仪器存文件中或在实地实施放样测量，便了用户并极提高作业效率。

线路计算中提供了直线计算、圆曲线计算、回旋曲线计算、三点计算法、一点转角计算法和系列计算法等计算功能，其中前三种法用于单线元线路桩点坐标的计算，后几种法用于多线元线路桩点坐标的计算。

线路计算包含线路定义、中桩点坐标计算、边桩点坐标计算、坐标存储和桩点放样测量几个过程，为便于大家对该功能的了解，本文分别就这些计算法及其处理过程做一详细介绍。

一、直线计算直线计算用于由单一直线构成的线路桩点平面坐标的计算。

计算时以直线起点BP为基准点P1，已知数据为基准点P1的坐标、交点IP的坐标或直线的位角AZ，线路如下图所示：线路定义输入基准点P1和交点IP两点的坐标或者基准点P1的坐标和至交点IP向的位角AZ对线路进行定义。

直线/ 基点Np：948.822 Ep：555.431直线/ 交点方位角48.0002在显示计算所得中桩点或边桩点坐标后，可选择[记录]或[放样]进行桩点坐标的存储和放样操作；也可选择[中桩]或[边桩]进行另一中桩点坐标或相应边桩点坐标的计算操作（以下同）。

索佳（SOKKIA ）SET2C基本技术指标2.仪器的结构与键盘设置索佳SETC 系列全站仪的外貌和结构见下图：1—提手；2—仪器高标志；3—存储卡；4—副显示窗；5—主显示窗；6—下盘制动螺旋及护套；7—基座固定螺旋；8—圆水准器；9—脚螺旋；l0—基座；11—水平度盘安置盘；12—键盘；13—望远镜物镜；14—管式罗盘插座；15—电池；16—光学对中器；17—电源开关；18—制动螺旋；19—水平微动螺旋；20—数据输出插口；21—外接电源插口；22—照准部水准管；23—望远镜制动螺旋；24—望远镜微动螺旋；25—望远镜操作把手；26—望远镜目镜；27—望远镜凋焦环；28—照准器仪器键盘的主要功能见下表：仪器键盘的设置情况如下：3、SET2C全站仪的操作(一)测前的准备工作1．安装内部电池测前应检查内部电池的充电情况，如电力不足，要及时充电，充电时间需12～15小时，不要超出规定时间。

测时装上电池，测量结束应卸下。

2．2安置仪器仪器的安置包括对中和整平。

仪器装有尺寸较大的光学对中器，放大倍率为3倍，使用方便。

仪器设有双向倾斜补偿器，补偿范围为3，所以仪器整平后，气泡稍有偏离，对观测并无影响。

3．开机并设置水平与竖直度盘指标开机后仪器自动进入自检，通过后显示电池电力情况，之后即可设置水平与竖直度盘指标。

将仪器照准部旋转一周，听到鸣响即显示水平角，然后将望远镜竖直旋转，听到鸣响即显示竖直角，至此两项指标设置完毕。

4．设置仪器参数根据测量的具体要求，测前应通过仪器的键盘(菜单模式)操作选择和设置参数。

如测量高程时，应在测前选择设置大气折光系数K值。

(二)仪器的操作与使用这里主要介绍SETC全站仪测量水平角、距离、高程、坐标及放样的方法。

1．水平角测量1)设置某一目标的度盘读数为某一度数如果要将某一目标的度盘读数配置到零，则先瞄准该目标，然后在角度测量模式下依次按键，此时水平度盘读数显示0°00ˊ00"，配置完毕。

精准 ∙ 可靠 ∙ 高效 ∙ 便捷工程型全站仪索佳高精度测距技术 — RED-tech EDM单光源、多模式、宽量程、相位式测距技术，同时发射和接收多个频率的测距光波，实现高精度、快速测距！▪测距精度1.5+2ppm， 最小显示0.1mm▪测距速度0.9秒/点▪量程宽：0.3m-4000m▪三种测距模式，满足不同作业环境下的工作需求▪同轴测距指示激光，光斑小、亮度大、可精确照准和测量被测点，避免误测。

索佳高精度测角技术 — 独立角度校准系统内置角度基准，检测并修正度盘测角误差，确保高精度角度测量▪通过ISO 17123-3：2001国际认证▪自动倾斜补偿，超大补偿范围（6′）高品质，高可靠性适应恶劣的作业环境▪通过振动、跌落、温度、湿度、粉尘和喷淋等环境测试▪IP66级防尘防水▪-20℃~60℃ 工作温度（-30℃~70℃存储温度）操作便捷、高效作业▪可根据作业任务，自定义操作界面菜单 节省查找应用程序时间▪内置100个作业文件，方便数据采集与放样▪星号键在任意测量界面修改目标、气象等参数▪背光式数字键盘，昏暗条件照常工作▪支持U 盘存储，传输数据更方便 ▪标配激光下对点，架站对中更快捷 ▪一块电池可作业14个小时丰富的机载专业测量程序索佳仪器标配：道路测设、后方交会、对边测量、参考线、悬高测量、 面积计算、偏心测量等应用程序，方便各种工程应用边桩中桩测站点oZH HYQZ JD YH HZ 新设点（N,E,Z）已知点P1已知点P2角度距离距离棱镜P1镜站高仪器高测站点ZEzenN棱镜P2棱镜P（n,e,z）A（0,0,0）B棱镜P1镜站高仪器高测站点ZEzenN 棱镜P2棱镜P（n,e,z）A（0,0,0）B棱镜A棱镜B棱镜CHDHD SDSDVDVD后方交会道路测设对边测量点到线测量界面菜单定义地形图测量界面菜单定义坐标放样界面菜单定义对边测量悬高测量坐标测量自动设置方位角后方交会坐标设定距离偏心角度偏心直线测设点投影面积计算隐蔽点测量。

电子全站仪（30系列）操作手册适用型号：SET230R/R3 SET330R/R3 SET530R/R3 SET630R一、注意事项（2）1．第一次使用仪器前，应松开底座开关钮上的紧固螺母；2．禁止带三脚架一起搬动仪器；3．取电池前一定要关断电源；4．激光束不能对着人，有害，更不能从目镜去看；5．仪器每天用完入箱前，应取出电池。

`二、基本操作（5）1．基本键操作（5.1）·开关电源按{ON}：电源开；按住{ON}再按{灯}：电源关。

·开关屏幕按{灯}，屏幕背景灯亮灭；按住{灯}直到滴滴响声，开关激光束。

·软键操作（软键指在屏幕内底部的键）按{F1}-{F4}，选择需要的软键；{FUNC}键用于在测量方式[MEAS]状态下的屏幕翻页（当多于4个软键时）；·输入字母和数字{F1}-{F4}：输入分布在软键上的数字和字母；{FUNC}：翻页找你需要的字母、数字；（按住一会儿）回上页；连续按，往前翻。

{BS}：删除左侧字母数字；{ESC}：取消输入数据；{SFT}：选择的接收靶类型显示；{←}：（回车）接受输入的数据。

·选择键{▲}/{▼}:光标上下移动；{＜}{＞}：左右移动光标/其它选择；{←}: 确认选择；·模式转换[CNFG]：（软键）从主屏模式到设置（Configuration）模式；[MEAS]：从主屏模式到测量（Measure）模式；[MEM]：从主屏模式到内存存储（Memory）模式；{ESC}：从各状态返回到主屏状态。

·其它操作{ESC}：返回上一屏。

2．屏幕功能距离：S：斜距；H：水平距；V：参考高度；竖向角度：ZA：天顶角（Z=0）；VA：竖向角（H=0/H=±90）；水平角度：按[R/L]转换状态：HAR：水平右转；HAL：水平左传；按[◢SHV]，转换“S，ZA，H”，到“S，H，V”。

3．开机程序（9）开机后，仪器自检。

索佳SET600全站仪简易操作流程一，测量（坐标测量）将仪器对中整平，按“ON”键开机→按“ESC”，直到屏幕出现“0 set”界面，把仪器绕水平方向转动一圈，再把望远镜绕垂直方向转动一圈（此步为角度初始化，每次开机都要执行此步），当水平角（HAR）和垂直角（ZA）都在屏幕上出现后（测量界面），按“ESC”键→F3（内存）→选择“JOB”（工作文件），按“确认”（面板右下角的灰色键）→选择“JOB name edit”(文件名编辑)，按“确认”→按F1至F4（FUNC为键盘输入内容的扩展，包括数字，字母和符号）输入文件名，输入完毕按“确认”→ESC(退出) →ESC →ESC→依次按FUNC（功能），当F3上方显示“坐标”时（如果不考虑坐标数据的存储及调用，可跳过建立文件名的步骤，当角度初始化完毕后，按FUNC调整F3的功能为坐标时再进行以下操作）→F3（坐标）→选择“Stn.Orientation”(测站定向)，按“确认”→选择“stn coordinate”(测站坐标)，按“确认”→F3（编辑），按F1至F4输入测站坐标（N0为纵坐标，E0为横坐标，Z0为高程），一行输入完毕，按“确认”当光标跳至Inst.h时，输入仪器高，光标跳至Tgt.h时为棱镜高，全部输入完毕→按F2（记录），在Pt处输入测站点号（F4为编辑修改）,按F1（OK）（当出现Over write的提示时，说明在仪器内存中有点名相重的点，要么按F4覆盖，要么按F3重新修改点名）→（如果不考虑数据记录及调用，可跳过上一步）F4（OK）→选择“Set H angle”(设置水平角)，按“确认”→选择“Back sight”(后视)，按“确认”→F3（编辑）→依次输入后视坐标（输入法参考测站定向，NBS为纵坐标，EBS为横坐标，ZBS为高程）→F4（OK）→F4(OK) →精确瞄准后视点，按F4（YES）→ESC→选择“Observation”(观测)，按“确认”→等待测距完毕，屏幕出现目标点坐标时后，按F4（记录）→F1（OK）记录目标点坐标（如需更改点号及棱镜高，可把光标调至Pt(点号)行和Tgt.h(棱镜高)行并按F4键修改）→观测下一点，按F1（观测）即可！！二，放样（坐标放样）开机及角度初始化完毕（方法同上），按“ESC”进入测量界面（屏幕有水平角及垂直角显示），依次按“FUNC”，直到F2功能变为“放样”→按F2（放样）→选择“Stn.Orientation”(测站定向)，按“确认”→选择“stn coordinate”(测站坐标)，按“确认”→F3（编辑），按F1至F4输入测站坐标一行输入完毕，按“确认”当光标跳至Inst.h时，输入仪器高，光标跳至Tgt.h 时为棱镜高，全部输入完毕→按F2（记录），在Pt处输入测站点号（F4为编辑修改）,按F1（OK）（当出现Over write的提示时，说明在仪器内存中有点名相重的点，要么按F4覆盖，要么按F3重新修改点名）→（如果不考虑数据记录及调用，可跳过上一步）F4（OK）→选择“Set H angle”(设置水平角)，按“确认”→选择“Back sight”(后视)，按“确认”→F3（编辑）→依次输入后视坐标（输入法参考测站定向，NBS为纵坐标，EBS为横坐标，ZBS为高程）→F4（OK）→F4(OK) →精确瞄准后视点，按F4（YES）→ESC→选择“S-O date”(放样数据)，按“确认”→依次按F2（▲S-O），直到屏幕出现“S-OCoord(放样数据)，则输入放样点的坐标（Np,Ep,Zp分别为纵坐标，横坐标，高程）→F4（OK）→依次按F2（▲S-O），直到屏幕出现S-O H界面时，dHA显示的即为角度差，水平方向转动仪器，将该角度差调为00°00′00″，锁紧水平制动，则仪器所指示的水平方向即为放样点所在的方向，当指挥跑尺人员将棱镜调整至此方向后，通过F1（观测）键，即可知道放样距离差（屏幕上以H显示）为多少！！※温馨提示：一，依次按ESC键进入SET600界面，F3（内存）→选择JOB,在Comms setup中可以进行通讯参数的设置(与南方cass通讯，在cass里选择索佳SET，全站仪推荐一下设置Baud rate:9600bpsDate bits:8bitParity:NOT setStop bit:1bitCheck sum:NoXon/Xoff:NOCass及全站仪通讯参数设置好后，进入JOB里，选择Comms output→选择所要通讯的文件→按“确认”键，但文件名右边变为Out后，→F4（OK）→选择SDR→按“确认”键即可！！。

GP3130R/R3索佳 陀 螺 全 站 仪!!!!使 用 说 明 书SET3130R：《SET130R系列全站仪使用说明书》：为日本测量仪器制造商协会标志GP3130R/R3索佳 陀 螺 全 站 仪!!!!!!!!!!!!!!使 用 说 明 书陀螺全站仪GP3130R/R3由通过专用接口连接的SET3130R/R3电子全站仪和GP1陀螺仪两大部分组成。

特点z GP1陀螺仪内置一个悬挂陀螺马达，由于地球的自转而引起的进动性使得陀螺马达绕地球的子午线（真北）来回摆动。

关于GP1原理参见“20.附录：GP1原理”z结合GP1陀螺仪、SET3130R/R3全站仪和专用处理软件，SET仪器可计算出真北方向。

z真北方向的测定可采用两种不同的测量方法，即跟踪逆转点法和中天法。

z在不考虑磁场条件影响的情况下，真北方向测定的平均精度为±20"（0.006百分度/0.1角密耳）z计算出的真北方向可以很方便地从SET显示的水平角读数获取。

本说明书阅读方法z除特别说明外，本说明书均以“GP3130R”表示“GP3130R/R3”，以“SET” 表示“SET3130R/R3”。

z本说明书使用下列符号和约定：：表示操作前应阅读的注意事项和重要内容。

：表示参阅章节的名称。

：表示补充说明。

：表示特别术语或操作的说明。

[测距] 等 ：表示所显示的软键内容。

{ESCAPE} 等 ：表示SET操作键盘或无线遥控键盘上的操作键。

1.安全操作注意事项 (1)2.注意事项 (5)3.激光安全信息 (7)4.仪器部件名称 (9)5.仪器连接 (10)6.基本操作 (12)6.1模式图 (12)6.2键功能 (13)7.电池充电 (16)8.测量前准备工作 (17)8.1测量前准备工作 (17)8.2结束测量 (20)9.测量模式介绍 (21)9.1测量模式选择 (21)9.2方位角显示模式 (22)10.逆转点跟踪测量法 (23)10.1确定逆转点 (24)10.2逆转点跟踪测量步骤 (25)11.中天测量法 (27)12.仪器常数测定 (31)13.错误信息 (36)14.故障查找 (37)14.1更换保险丝 (38)14.2更换灯泡 (39)15.仪器检校 (40)15.1悬挂带检查 (41)15.2零位调整 (42)15.3分划板调整 (43)16.标准配置 (45)17.技术指标 (48)18.规范 (50)19.通讯指令 (52)20.附录:GP1原理 (53)。
