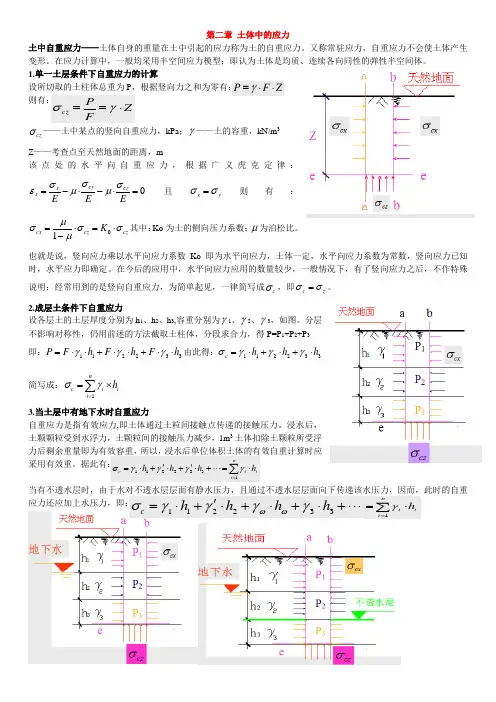

第二章 应力

弹性⼒学_第⼆章__应⼒状态分析第⼆章应⼒状态分析⼀、内容介绍弹性⼒学的研究对象为三维弹性体，因此分析从微分单元体⼊⼿，本章的任务就是从静⼒学观点出发，讨论⼀点的应⼒状态，建⽴平衡微分⽅程和⾯⼒边界条件。

应⼒状态是本章讨论的⾸要问题。

由于应⼒⽮量与内⼒和作⽤截⾯⽅位均有关。

因此，⼀点各个截⾯的应⼒是不同的。

确定⼀点不同截⾯的应⼒变化规律称为应⼒状态分析。

⾸先是确定应⼒状态的描述⽅法，这包括应⼒⽮量定义，及其分解为主应⼒、切应⼒和应⼒分量；其次是任意截⾯的应⼒分量的确定—转轴公式；最后是⼀点的特殊应⼒确定，主应⼒和主平⾯、最⼤切应⼒和应⼒圆等。

应⼒状态分析表明应⼒分量为⼆阶对称张量。

本课程分析中使⽤张量符号描述物理量和基本⽅程，如果你没有学习过张量概念，请进⼊附录⼀，或者查阅参考资料。

本章的另⼀个任务是讨论弹性体内⼀点－微分单元体的平衡。

弹性体内部单元体的平衡条件为平衡微分⽅程和切应⼒互等定理；边界单元体的平衡条件为⾯⼒边界条件。

⼆、重点1、应⼒状态的定义：应⼒⽮量；正应⼒与切应⼒；应⼒分量；2、平衡微分⽅程与切应⼒互等定理；3、⾯⼒边界条件；4、应⼒分量的转轴公式；5、应⼒状态特征⽅程和应⼒不变量；知识点：体⼒；⾯⼒；应⼒⽮量；正应⼒与切应⼒；应⼒分量；应⼒⽮量与应⼒分量；平衡微分⽅程；⾯⼒边界条件；主平⾯与主应⼒；主应⼒性质；截⾯正应⼒与切应⼒；三向应⼒圆；⼋⾯体单元；偏应⼒张量不变量；切应⼒互等定理；应⼒分量转轴公式；平⾯问题的转轴公式；应⼒状态特征⽅程；应⼒不变量；最⼤切应⼒；球应⼒张量和偏应⼒张量§2.1 体⼒和⾯⼒学习思路:本节介绍弹性⼒学的基本概念——体⼒和⾯⼒，体⼒F b和⾯⼒F s的概念均不难理解。

应该注意的问题是，在弹性⼒学中，虽然体⼒和⾯⼒都是⽮量，但是它们均为作⽤于⼀点的⼒，⽽且体⼒是指单位体积的⼒；⾯⼒为单位⾯积的作⽤⼒。

体⼒⽮量⽤F b表⽰，其沿三个坐标轴的分量⽤F b i（i=1，2，3）或者F b x、F b y和F b z表⽰，称为体⼒分量。

第二章 应力分析研究弹性力学问题要从三方面规律（条件）：平衡、几何、物理来建立，本章就是研究第一个规律：平衡规律。

第1节 内力和外力1.1 外力：物体承受外因而导致变形，外因可以是热力作用、化学力作用、电磁力作用和机械力作用；另一方面从量纲分类，外力主要为体积力和表面积力。

我们讨论的外力是属于机械力中的体力和面力的范围。

1． 外部体力：作用在物体单位体积（质量）上的力如重力（惯性力）。

量纲：力/（长度）3。

求V 中任意点P 上承受体力采用极限方法：X X 2X X 2第2节 应力和应力张量2.1 应力当变形体受外力作用时，要发生变形，同时引起物体内部各点之间相互作用力（抵抗力）——内力，为了描述物体内任意点P 的内力可采取如下方法：过P 点设一个截面S 将V 分为两部分：（作用力与反作用力）FF -l n n x ==1、m n n y ==2、n n n z ==3。

即n t m t l t n t n t n t n t t z y x i i n )()()(3)3(2)2(1)1()()( ++=++==,,1S n P B C S A B C ∆∆∆∆==0)()(=++-V f S t S t i i n ∆∆∆而 S n S t t i i i i ∆∆=-=-,)()(代入上式，并忽略高阶微量 0)()(=-S n t S t i i n ∆∆或 )()(i i n t n t =展开为 3)3(2)2(1)1()(n t n t n t t n++= 或n t m t l t t z y x n )()()()( ++=2.1 应力张量每个坐标面上的应力矢量又可以沿三个坐标面分解三个分量，比如坐标面法线为x 1jxj j j z xz y xy x xx x e e e e e e e e t t σσσσσσσσ==++=++==1313212111)()1(x 2x 1 x 1(x)x 3,,32S n PAB S n PAC ∆=∆∆=∆同理，得j yj j j z yz y yy x yx y e e e e e e e e t t σσσσσσσσ==++=++==2323222121)()2(jzj j j z zz y zy x zx z e e e e e e e e t t σσσσσσσσ==++=++==3333232131)()3(将法线方向n 取为单位长度，则将式（3.25）代入式（3.26），得3.3.2.讨论：） （ ３３３３３３２２２２２２253.l p l p l p l p ⎪⎪⎪⎭⎪⎬====σσσσ） （2631232221.l l l =++７）＝１ （）（）＋（）　（２３３２２２２2311.p p p σσσ+（1）：如果以p 1，p 2，p 3为坐标轴建立直角坐标系，则在此坐标系中，上式为一椭球面方程，主半轴分别为σ1，σ2，σ3，称为应力椭球面。

第二章应力状态分析一、内容介绍弹性力学的研究对象为三维弹性体，因此分析从微分单元体入手，本章的任务就是从静力学观点出发，讨论一点的应力状态，建立平衡微分方程和面力边界条件。

应力状态是本章讨论的首要问题。

由于应力矢量与内力和作用截面方位均有关。

因此，一点各个截面的应力是不同的。

确定一点不同截面的应力变化规律称为应力状态分析。

首先是确定应力状态的描述方法，这包括应力矢量定义，及其分解为主应力、切应力和应力分量；其次是任意截面的应力分量的确定—转轴公式；最后是一点的特殊应力确定，主应力和主平面、最大切应力和应力圆等。

应力状态分析表明应力分量为二阶对称张量。

本课程分析中使用张量符号描述物理量和基本方程，如果你没有学习过张量概念，请进入附录一，或者查阅参考资料。

本章的另一个任务是讨论弹性体内一点－微分单元体的平衡。

弹性体内部单元体的平衡条件为平衡微分方程和切应力互等定理；边界单元体的平衡条件为面力边界条件。

二、重点1、应力状态的定义：应力矢量；正应力与切应力；应力分量；2、平衡微分方程与切应力互等定理；3、面力边界条件；4、应力分量的转轴公式；5、应力状态特征方程和应力不变量；知识点：体力；面力；应力矢量；正应力与切应力；应力分量；应力矢量与应力分量；平衡微分方程；面力边界条件；主平面与主应力；主应力性质；截面正应力与切应力；三向应力圆；八面体单元；偏应力张量不变量；切应力互等定理；应力分量转轴公式；平面问题的转轴公式；应力状态特征方程；应力不变量；最大切应力；球应力张量和偏应力张量§2.1 体力和面力学习思路:本节介绍弹性力学的基本概念——体力和面力，体力F b和面力F s的概念均不难理解。

应该注意的问题是，在弹性力学中，虽然体力和面力都是矢量，但是它们均为作用于一点的力，而且体力是指单位体积的力；面力为单位面积的作用力。

体力矢量用F b表示，其沿三个坐标轴的分量用F b i（i=1，2，3）或者F b x、F b y和F b z表示，称为体力分量。

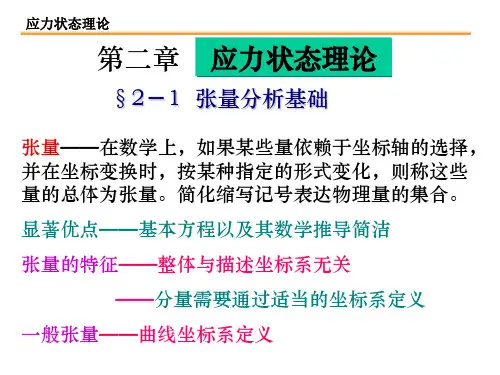

第二章 应力状态理论应力和应力张量在外力作用下，物体将产生应力和变形，即物体中诸元素之间的相对位置发生转变，由于这种转变，便产生了企图恢复其初始状态的附加彼此作使劲。

用以描述物体在受力后任何部位的内力和变形的力学量是应力和应变。

本章将讨论应力矢量和某一点处的应力状态。

为了说明应力的概念，假想把受—组平衡力系作用的物体用一平面A 分成A 和B 两部份(图。

如将B 部份移去，则B 对A 的作用应代之以B 部份对A 部份的作使劲。

这种力在B 移去以前是物体内A 与B 之间在截面C 的内力，且为散布力。

如从C 面上点P 处掏出一包括P 点在内的微小面积元素S ∆，而S ∆上的内力矢量为F ∆，则内力的平均集度为F ∆／S ∆，如令S ∆无穷缩小而趋于点P ，则在内力持续散布的条件下F ∆／S ∆趋于必然的极限σo ，即σ=∆∆→∆S FS 0lim那个极限矢量σ就是物体在过c 面上点P 处的应力。

由于S ∆为标量，故，σ的方向与F ∆的极限方向一致。

内力矢量F ∆可分解为所在平面的外法线方向和切线方向两个分量n F ∆和s F ∆。

一样，应力σ可分解为所在平面的外法线方向和切线方向两个分量。

沿应力所在平面的外法线方向n 的应力分量称为正应力，记为n σ，沿切线方向的应力分量称为切应力，记为n τ。

此处脚注n 标明其所在面的外法线方向，由此， S ∆面上的正应力和切图 应力矢量应力别离为在上面的讨论中，过点P的平面C是任选的。

显然，过点P能够做无穷多个如此的平面C，也就是说，过点P有无穷多个持续转变的n方向。

不同面上的应力是不同的。

如此，就产生了如何描画一点处的应力状态的问题。

为了研究点P处的应力状态，在点P处沿坐标轴x，y，z方向取一个微小的平行六面体(图，其六个面的外法线方向别离与三个坐标轴的正负方向重合，其边长别离为x ，Δy，Δz。

假定应力在各面上均匀散布，于是各面上的应力即可用作用在各面中心点的一个应力矢量来表示，每一个面上的应力矢量又可分解关一个正应力和两个切应力分量，如图所示。
