《机械设计》期末复习总结题-812.doc

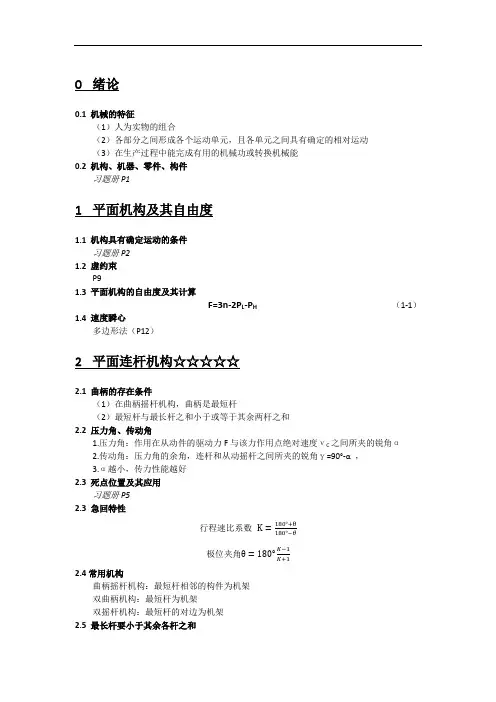

0绪论0.1 机械的特征（1）人为实物的组合（2）各部分之间形成各个运动单元，且各单元之间具有确定的相对运动（3）在生产过程中能完成有用的机械功或转换机械能0.2 机构、机器、零件、构件习题册P11平面机构及其自由度1.1 机构具有确定运动的条件习题册P21.2 虚约束P91.3 平面机构的自由度及其计算F=3n-2P L-P H（1-1）1.4 速度瞬心多边形法（P12）2平面连杆机构☆☆☆☆☆2.1 曲柄的存在条件（1）在曲柄摇杆机构，曲柄是最短杆（2）最短杆与最长杆之和小于或等于其余两杆之和2.2 压力角、传动角1.压力角：作用在从动件的驱动力F与该力作用点绝对速度νC之间所夹的锐角α2.传动角：压力角的余角，连杆和从动摇杆之间所夹的锐角γ=90°-α ，3.α越小，传力性能越好2.3 死点位置及其应用习题册P52.3 急回特性行程速比系数 K=180°+θ180°−θ极位夹角θ=180°K−1K+12.4常用机构曲柄摇杆机构：最短杆相邻的构件为机架双曲柄机构：最短杆为机架双摇杆机构：最短杆的对边为机架2.5 最长杆要小于其余各杆之和3 凸轮机构3.1 刚性、柔性冲击，刚性与柔性冲击的应用场合 刚性：由于惯性力无穷大突变引起的冲击，用于低速场合 柔性：惯性力有限值突变，用于中低速场合 3.2 图解法4 齿轮机构☆☆☆☆☆4.1 节点、截圆的概念 节点：过齿廓接触点的公法线与连心线的交点 截圆：过节点所做的两个相切的圆 4.2 齿轮啮合基本定律 一对传动齿轮的瞬时角速度与其连心线O 1O 2被节点所分割的两线段长度成反比ω1ω2=O 2C O 1C 4.3 渐开线性质及渐开线齿廓 当一直线在一圆周上做纯滚动时，该直线上任一点的轨迹成为该圆的渐开线(1)NK =NA ̂ (2)NK 是渐开线上K 点的法线，且线段NK 为其曲率半径(3)渐开线齿廓上某点的法线（KN ），与齿廓上该点速度方向线所夹的锐角αk 称为该点的压力角cosa k =ON OK =r br kr b 为基圆半径(4)渐开线在K 点的曲率半径最大(4)渐开线齿轮的传动比i n 等于两轮基圆半径的反比i n =n 1n 2=ω1ω2=r b2r b14.4 渐开线直齿圆柱齿轮各部分的名称和尺寸计算（公式部分） 基本参数: 齿数z ，模数m ，压力角α,齿顶高系数ha *,径向间隙系数c * 齿根圆： 由齿槽底部所确定的圆 齿厚： 轮齿两侧齿廓之间的弧长 齿距p K ： 相邻的两齿同侧齿廓之间的弧长 分度圆： 齿轮上该圆的p K /π的比值和该圆上的压力角均为标准值，直径为d,齿距为p 分度圆的压力角简称压力角αm =pπd=mzcos bkr r α=齿顶高h a : 介于齿顶圆和分度圆之间的高度 齿根高h f : 介于齿根圆和分度圆之间的高度全齿高：h=h a +h f基圆直径：cos b d d α=若将齿顶高和齿根高分别用m 表示*a a h h m =**f a h h c =+正常齿制h a *=1，c *=0.25，断齿制为 h a *=0.8，c *=0.3齿顶圆直径：2a a d d h =+齿根圆直径：2f f d d h =-曲率半径：1sin 2a d ρα=4.5 渐开线标准齿轮的啮合传动 1.正确啮合的条件：两轮的模数和压力角分别相等2.标准中心距aa =r1+r2=m2(z1+z2)4.6 渐开线齿廓的加工原理（分类） 成形法、范成法（齿轮插刀、齿条插刀、齿轮滚刀） 根切现象：用范成法加工齿轮时，若刀具的齿顶线或齿顶圆与啮合线的交点超过被切齿轮的极限点，则刀具的齿顶将切去齿轮齿根渐开线齿廓的一部分z ≥2ℎa ∗24.7 平行轴渐开线斜齿轮正确啮合的条件 两轮齿的模数和压力角分别相等，两轮螺旋角β大小相等，方向相反 4.8 平行斜齿齿轮机构 习题册P11 当量齿数：2cos v zz β=分度圆直径cos mzd β=斜齿轮的优点：（1）传动平稳，噪声小 （2）重合度较大（3）最小齿数小于直齿轮z min5 轮系☆☆☆☆☆5.1 定轴轮系及其传动比（与蜗轮蜗杆一起考察） 1.啮合处箭头对箭头，箭尾对箭尾 2.眼从轴线望，哪边高就是哪边旋 3.哪边旋用哪只手，四手指指向运动方向，大拇指的方向为输入力，输出力与其方向相反 4.一对齿轮转动的传动比分析11212221n z i n z ωω=== 外啮合取“-”，内啮合取”+” 5.2 周转轮系 设n G 和n K 为周转轮系中任意两个齿轮G 和K 的转速，它们与转臂H 的转速n H 之间的关系为(1)H m G H GK K Hn n i n n -==-- 从齿轮G 至K 间所有从动轮齿数的乘积从齿轮G 至K 间所有主动轮齿数的乘积6 其他常用机构6.1 能够实现间歇运动的机构棘轮机构：当从动件连续地往复摆动时，棘轮只作单向的间歇运动 槽轮机构：当拨盘做匀速转动时，驱使槽轮做间歇运动7 机械的动力性能7.1 回转件的平衡（静平衡与动平衡） 1.回转件（转子）平衡的目的 调整回转件的质量分布，使回转件工作时离心力系达到平衡，以消除附加动压力，尽可能减轻由离心力而产生的机械振动。

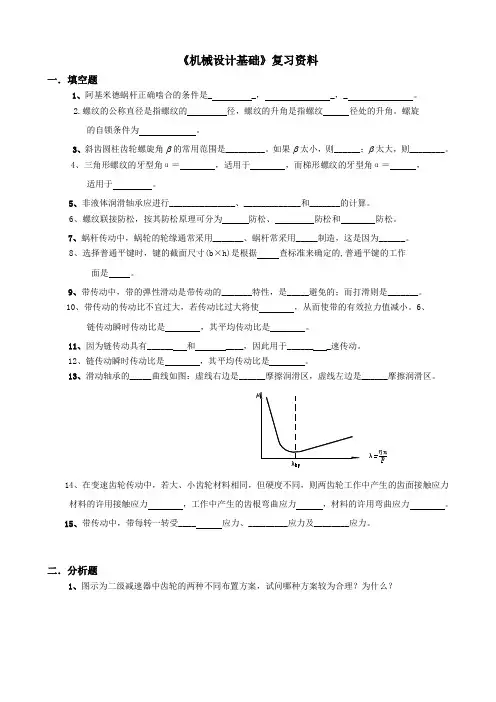

《机械设计基础》复习资料一．填空题1、阿基米德蜗杆正确啮合的条件是_ _， _，_ 。

2.螺纹的公称直径是指螺纹的径，螺纹的升角是指螺纹径处的升角。

螺旋的自锁条件为。

3、斜齿圆柱齿轮螺旋角β的常用范围是_________。

如果β太小，则______；β太大，则________。

4、三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。

5、非液体润滑轴承应进行_______________、_____________和_______的计算。

6、螺纹联接防松，按其防松原理可分为防松、防松和防松。

7、蜗杆传动中，蜗轮的轮缘通常采用_______、蜗杆常采用_____制造，这是因为______。

8、选择普通平键时，键的截面尺寸(b×h)是根据查标准来确定的,普通平键的工作面是。

9、带传动中，带的弹性滑动是带传动的_______特性，是_____避免的；而打滑则是_______。

10、带传动的传动比不宜过大，若传动比过大将使，从而使带的有效拉力值减小。

6、链传动瞬时传动比是，其平均传动比是。

11、1213、滑动轴承的1415、带传动中，带每转一转受____ 应力、_________应力及________应力。

二．分析题1、图示为二级减速器中齿轮的两种不同布置方案，试问哪种方案较为合理？为什么？2、（2）偏心距e，（33、分析锥齿轮强度的计算方法要点。

三、单项选择题1.采用螺纹联接时,若被联接件之—厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用。

A螺栓联接； B双头螺柱联接； C螺钉联接。

2.螺纹副在摩擦系数一定时,螺纹的牙型角越大,则。

A. 当量摩擦系数越小，自锁性能越好；B．当量摩擦系数越小，自锁性能越差；C. 当量摩擦系数越大，自锁性能越差；D.当量摩擦系数越大，自锁性能越好；3、当键联接强度不足时可采用双键。

使用两个平键时要求键布置。

A 在同—直线上; B相隔900 ; C．相隔1200； D相隔18004、普通平键联接强度校核的内容主要是。

机械设计基础复习总结题嘿，同学们！咱们来聊聊机械设计基础这门课的复习总结题。

咱们先从机械零件的设计说起。

就比如说螺栓连接吧，这可是常见得不能再常见的连接方式了。

我记得有一次去工厂参观，看到工人们在组装一台大型机器，其中就有大量的螺栓在发挥作用。

我凑近仔细观察，那一个个螺栓严丝合缝地将各个部件紧紧固定在一起，当时我就在想，这小小的螺栓看似简单，但其设计可是大有学问。

在设计螺栓的时候，咱们得考虑它所承受的载荷，是轴向力、横向力，还是两者都有？这直接关系到螺栓的尺寸和材料选择。

还有螺纹的类型，是普通螺纹、梯形螺纹还是其他的？不同的螺纹有着不同的特点和适用场景。

再来说说齿轮传动。

齿轮就像是机械世界里的小魔法师，能巧妙地改变速度和扭矩。

有一次我骑自行车，突然就想到了自行车的变速器，那不就是通过改变齿轮的组合来实现不同的速度嘛！齿轮的设计要考虑的东西可多了，像齿数、模数、压力角等等。

而且齿轮的精度等级也很重要，精度高的齿轮传动平稳、噪音小，但成本也高。

轴的设计也是重点。

想象一下，轴就像是机械的脊梁，要承受各种力和弯矩。

我曾经看到过一台坏掉的洗衣机，拆开一看，轴出现了弯曲，导致整个机器运转不正常。

所以在设计轴的时候，要计算好它的直径，选择合适的材料，还要考虑轴上零件的定位和固定方式。

在机械设计基础中，还有带传动、链传动等内容。

带传动就像一条灵活的丝带，能实现远距离的传动，但它也有打滑的问题。

链传动则像是坚固的铁链，传动比较准确，但噪声相对较大。

下面咱们来几道复习题巩固一下。

第一道题：一个承受轴向载荷的紧螺栓连接，已知螺栓的公称直径为 M12，螺栓材料的屈服极限为 300MPa，安全系数为 15，求螺栓所能承受的最大轴向载荷是多少？这道题主要考查螺栓连接的强度计算，咱们得先根据公式算出螺栓的许用应力，然后再计算最大轴向载荷。

第二道题：一对标准直齿圆柱齿轮传动，已知小齿轮齿数为 20，大齿轮齿数为 60，模数为 4mm，求两齿轮的中心距是多少？这道题就是对齿轮基本参数和中心距计算公式的考查，只要记住公式，就能轻松算出答案。

《机械设计》复习题一、填空题1.当动压润滑条件不具备，且边界油膜遭到破坏时,就会出现流体摩擦、边界摩擦和丁•摩擦同时存在的现象，这种摩擦状态称为混介摩擦。

2.对于转动的滚动轴承，其主要失效形式是疲劳点蚀，对于不转动、低速或摆动的轴承，主要失效形式是局部塑性变形，対于高速轴承，发热以至胶合是其主要失效形式。

3.轴如按受载性质区分，主要受弯矩的轴为心轴,主要受一转矩的轴为传动轴。

4.普通平键联接的工作面是键的两侧面；楔键联接的工作面是键的上下面。

5.为了便于互换及适应大虽生产，轴承内圈孔与轴的配合采用基孔制,轴承外圈与轴承座孔的配合采用基轴制。

6.不随时间变化的应力称为静应力，随时间变化的应力称为变应力，具有周期性的变应力称为循坏变应力。

7.按照平面图形的形状，螺纹分为二•角形螺纹、梯形螺纹和锯齿形螺纹等。

&按照工作条件，齿轮传动可分为开式传动和闭式传动两种。

9.直径较小的钢制齿轮，当齿根圆直径与轴径接近时，可以将齿轮和轴做成一体，称为齿轮轴。

10.已知某三线螺纹中径为9.5mm,螺距为1mm,则螺纹的导程为3 mim11.联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力。

但联轴器与离合辭的主要区别在于联轴器盂耍在停午后才能实现轴与轴的结合或分离，I佃离合器吋使丄作中的轴随时实现结合或分离。

12.齿轮传动的五种主要失效形式屮，最严重、必须避免的失效形式是—轮齿折断；软齿面闭式齿轮传动最主要的失效形式是齿面疲劳点蚀。

二、选择题1•循环特性r=-l的变应力是（A ）应力。

A.对称循环变B.脉动循环变C.非对称循坏变D.静2.在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，町采取的措施是（B）。

A.增大螺栓刚度Cb，减小被连接件刚度CmB.减小Cb，增大C”C•增大Cb和C m3.在螺栓连接设计中，若被连接件为铸件,A.避免螺栓受附加弯曲应力作用4.选取V带型号，主要取决于（D）。

机械设计试卷一、选择题（共30 分、每题 2 分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是由于（C）。

A、链传动只用来传达较小功率B、链速较高，在传达相同功率时圆周力小C、链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（C）。

A、提高了轮齿的波折强度B、提高了齿面的接触强度C、降低了轮齿的波折强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜采用（A）。

A．弹性柱销联轴器B．凸缘联轴器C. 十字滑块联轴器D．万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（C）。

A．进入大带轮处B．走开大带轮处C. 进入小带轮处D．走开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排序次以方案（A）为好。

A．带传动齿轮传动链传动B．链传动齿轮传动带传动C．带传动链传动齿轮传动6．螺纹联接防松的根本问题在于（C）。

A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防范螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接种类应是（A）。

A．螺栓联接 B. 双头螺柱联接C．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中，主要无效形式为（B）。

A．齿面磨损B．齿面点蚀C．齿面胶合 D. 轮齿折断9.不完好液体润滑滑动轴承，验算pv[ pv] 是为了防范轴承（B）。

A. 过分磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲倦点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（A）。

A．两端固定B．两端游动C．一端固定一端游动D．A， B， C均能够11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径 d1取标准，其目的是（B）。

A．限制加工蜗杆的刀具数量B．限制加工蜗轮的刀具数量并便于刀具的标准化C．为了装置方便D．链传动带传动齿轮传动D．为了提高加工精度12、工作时承受弯矩并传达转矩的轴称为（B）。

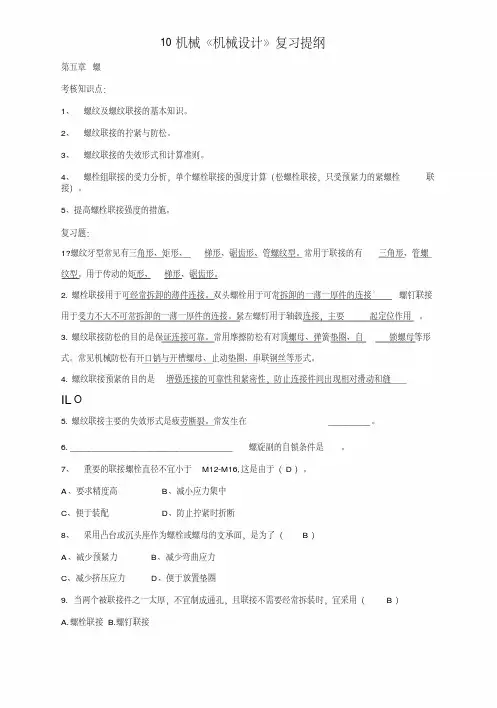

10机械《机械设计》复习提纲第五章螺考核知识点：1、螺纹及螺纹联接的基本知识。

2、螺纹联接的拧紧与防松。

3、螺纹联接的失效形式和计算准则。

4、螺栓组联接的受力分析，单个螺栓联接的强度计算（松螺栓联接，只受预紧力的紧螺栓联接）。

5、提高螺栓联接强度的措施。

复习题：1?螺纹牙型常见有三角形、矩形、梯形、锯齿形、管螺纹型。

常用于联接的有三角形、管螺纹型。

用于传动的矩形、梯形、锯齿形。

2.螺栓联接用于可经常拆卸的薄件连接。

双头螺栓用于可常拆卸的一薄一厚件的连接°　螺钉联接用于受力不大不可常拆卸的一薄一厚件的连接。

紧左螺钉用于轴毂连接，主要起定位作用。

3.螺纹联接防松的目的是保证连接可靠。

常用摩擦防松有对顶螺母、弹簧垫圈、自锁螺母等形式。

常见机械防松有开口销与开槽螺母、止动垫圈、串联钢丝等形式。

4.螺纹联接预紧的目的是增强连接的可靠性和紧密性，防止连接件间出现相对滑动和缝IL O5.螺纹联接主要的失效形式是疲劳断裂。

常发生在_________ 。

6. ___________________________________ 螺旋副的自锁条件是。

7、重要的联接螺栓直径不宜小于M12-M16,这是由于（D ）。

A、要求精度高B、减小应力集中C、便于装配D、防止拧紧时折断8、釆用凸台或沉头座作为螺栓或螺母的支承面，是为了（ B ）A、减少预紧力B、减少弯曲应力C、减少挤压应力D、便于放置垫圈9.当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，宜采用（ B ）A.螺栓联接B.螺钉联接。

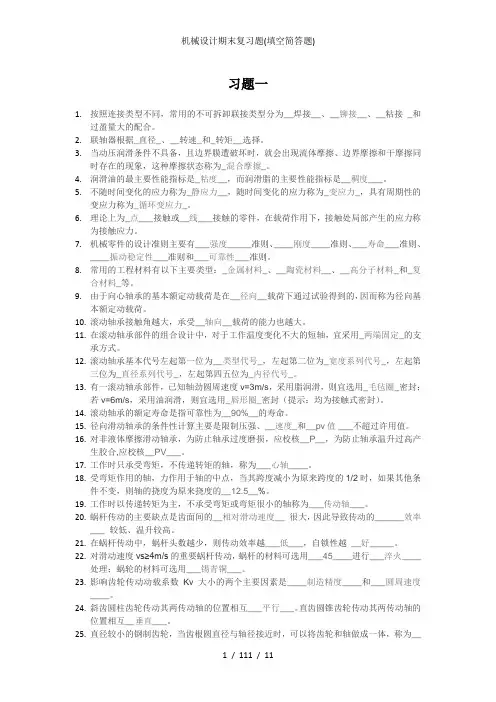

习题一1.按照连接类型不同，常用的不可拆卸联接类型分为__焊接__、__铆接__、__粘接_和过盈量大的配合。

2.联轴器根据_直径_、__转速_和_转矩__选择。

3.当动压润滑条件不具备，且边界膜遭破坏时，就会出现流体摩擦、边界摩擦和干摩擦同时存在的现象，这种摩擦状态称为_混合摩擦_。

4.润滑油的最主要性能指标是_粘度__，而润滑脂的主要性能指标是__稠度___。

5.不随时间变化的应力称为_静应力__，随时间变化的应力称为_变应力_，具有周期性的变应力称为_循环变应力_。

6.理论上为_点___接触或__线___接触的零件，在载荷作用下，接触处局部产生的应力称为接触应力。

7.机械零件的设计准则主要有___强度_____准则、____刚度____准则、___寿命___准则、____振动稳定性___准则和___可靠性___准则。

8.常用的工程材料有以下主要类型：_金属材料_、__陶瓷材料__、__高分子材料_和_复合材料_等。

9.由于向心轴承的基本额定动载荷是在__径向__载荷下通过试验得到的，因而称为径向基本额定动载荷。

10.滚动轴承接触角越大，承受__轴向__载荷的能力也越大。

11.在滚动轴承部件的组合设计中，对于工作温度变化不大的短轴，宜采用_两端固定_的支承方式。

12.滚动轴承基本代号左起第一位为__类型代号_，左起第二位为_宽度系列代号_，左起第三位为_直径系列代号_，左起第四五位为_内径代号_。

13.有一滚动轴承部件，已知轴劲圆周速度v=3m/s，采用脂润滑，则宜选用_毛毡圈_密封；若v=6m/s，采用油润滑，则宜选用_唇形圈_密封（提示：均为接触式密封）。

14.滚动轴承的额定寿命是指可靠性为__90%__的寿命。

15.径向滑动轴承的条件性计算主要是限制压强、__速度_和__pv值___不超过许用值。

16.对非液体摩擦滑动轴承，为防止轴承过度磨损，应校核__P__，为防止轴承温升过高产生胶合,应校核__PV___。

第一章绪论1.通用零件、专用零件有哪些？P4通用零件：传动零件——带、链、齿轮、蜗轮蜗杆等；连接零件——平键、花键、销、螺母、螺栓、螺钉等；轴系零件——滚动轴承、联轴器、离合器等。

专用零件：汽轮机的叶片、内燃机的活塞、纺织机械中的纺锭、织梭等。

第二章机械设计总论1.机器的组成。

P5机器的组成：原动机部分、传动机部分、执行部分、测控系统、辅助系统。

2.机械零件的主要失效形式有哪些？P13①整体断裂；②过大的残余变形；③零件的表面破坏；④破坏正常工作条件引起的失效。

3.机械零件的设计准则有哪些？P16①强度准则；②刚度准则；③寿命准则；④振动稳定性准则；⑤可靠性准则。

第三章机械零件的强度1.交变应力参数有哪些？应力比r的定义是什么？r = -1、r =0、r=1分别叫什么？P27最大应力σmax、最小应力σmin、平均应力σm=σmax+σmin2、应力幅度σa=σmax−σmin2、应力比（循环特性系数）r=σminσmax。

最小应力与最大应力之比称为应力比（循环特性系数）。

r = -1：对称循环应力、r =0：脉动循环应力、r =1：静应力。

第五章螺纹连接和螺旋传动1.连接螺纹有哪些？各有哪些特点？P71①普通螺纹。

牙型为等边三角形，牙型角α=60°，内、外螺纹旋合后留有径向间隙。

同一公称直径螺纹按螺距大小可分为粗牙螺纹和细牙螺纹。

②55°非密封管螺纹。

牙型为等腰三角形，牙型角α=55°。

管螺纹为英制细牙螺纹。

可在密封面间添加密封物来保证密封性。

③55°密封管螺纹。

牙型为等腰三角形，牙型角α=55°。

螺纹旋合后，利用本身的变形就可以保证连接的紧密型。

④米制锥螺纹。

牙型角α=60°，螺纹牙顶为平顶。

2.传动螺纹有哪些？各有哪些特点？P72①矩形螺纹。

牙型为正方形，牙型角α=0°。

传动效率比其他螺纹高。

②梯形螺纹。

牙型为等腰梯形，牙型角α=30°。

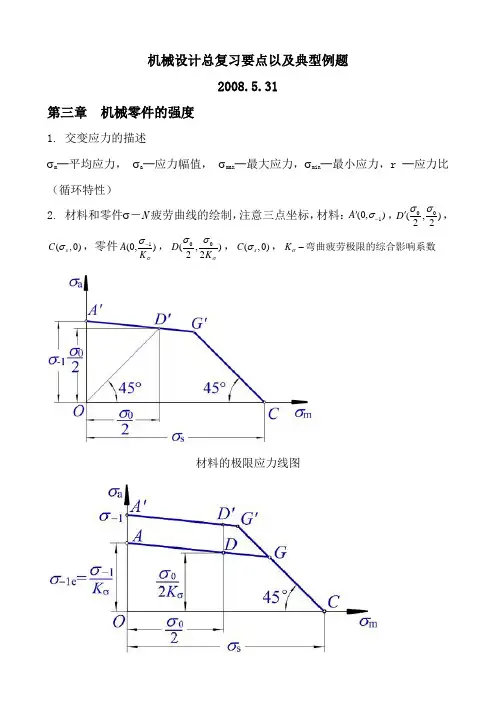

机械设计总复习要点以及典型例题2008.5.31第三章 机械零件的强度1. 交变应力的描述σm ─平均应力， σa ─应力幅值， σmax ─最大应力，σmin ─最小应力，r ─应力比（循环特性）2. 材料和零件σ－N 疲劳曲线的绘制，注意三点坐标，材料：1(0,)A σ-'，00(,)22D σσ'，(,0)s C σ，零件1(0,)A K σσ-，00(,)22D K σσσ，(,0)s C σ，K σ-弯曲疲劳极限的综合影响系数材料的极限应力线图零件的极限应力线图3. 单向稳定变应力时的疲劳强度计算应力比为常数：r=Cmax m aca max m aS S σσσσσσ'''+==≥+例题：1. 某轴受弯曲稳定变应力作用。

最大工作应力a 500max MP ＝σ，最小工作应力a 200min MP ＝σ。

已知轴的材料为合金调质钢，其对称循环疲劳极限a 4501MP ＝－σ。

脉动循环疲劳极限a 7000MP ＝σ，屈服极限a 800MP S =σ。

试求：)1 绘制材料的简化极限应力图（每1mm 代表a 10MP ）)2 按简单加载在图上表示出零件的工作应力点N 和材料的强度极限点E )3 计算材料强度极限的平均应力rm σ和应力幅ra σ)4 指出零件可能发生的主要失效形式，并计算零件的安全系数。

解： )1 材料的简化极限应力线图如下：234561σm×102 MPaMPa ＝＝σσ＝σm 35022005002min max ++ a 150350500m m ax MP ＝＝＝--σσσα a 4501MP ＝-σ a 7000MP ＝σ a 800MP S ＝σ)2 零件的工作应力点N 和材料的强度极限点E 见图示 )3 求E 点的坐标() , ra rm σσOE 线的方程：rm ra σσ350150=()kx y = EC 线的方程：()8000--=-rm ra σσ ()()00x x k y y -=- 联立OE 和EC 方程解得：MPa σrm 560=，MPa σra 240=。

绪论识记：失效、专用零件、刚度、机械零件的强度要求是最基本的要求。

机械零件由于某些原因不能正常工作时，称为失效。

曲轴、螺旋桨、活塞等在某些机械中专用的零件称为专用零件刚度是指零件在载荷作用下抵抗弹性变形的能力。

强度是指零件在载荷作用下抵抗破坏（断裂或塑性变形）的能力。

强度准则是指零件中的应力不得超过允许的限度，即许用应力。

螺纹连接识记：螺纹的公称直径、预紧力、工作载荷、残余预紧力、螺栓的刚度、被连接件的刚度、螺栓的相对刚度。

公称直径：与外螺纹牙顶相重合的假想圆柱面直径，亦称大径d预紧力：预紧使联接中的零件受到的力，称为“预紧力”。

预紧力：、工作载荷F：、残余预紧力：、螺栓的刚度：、被连接件的刚度：、螺栓的相对刚度：理解：螺纹联接分类（按实现联接的方法的不同）、螺纹联接预紧的目的、提高螺纹联接强度的主要措施。

影响螺栓疲劳强度的主要因素、普通螺栓和铰制孔螺栓靠什么传递横向载荷。

受横向载荷的紧螺栓联接主要是靠被联接件接合面之间的摩擦来承受横向载荷的。

采用加高螺母以增加旋合圈数不能提高连接强度。

螺栓的机械性能等级的含义。

螺纹连接基本类型1、螺栓连接2、螺钉连接3、双头螺柱连接4、紧定螺钉连接螺纹联接预紧的目的：预紧使被连接件的结合面之间压力增大,因此提高了连接的紧密性和可靠性。

但预紧力过大会导致整个连接的结构尺寸增大,也会使连接件在装配或偶然过载时被拉断,因此为保证所需预紧力又不使螺纹连接件过载,对重要的螺纹连接,在装配时要设法控制预紧力。

提高螺纹联接强度的主要措施：1、改善螺纹牙间的载荷分配2、降低影响螺栓疲劳强度的应力幅3、减小应力集中4、避免附加应力5、采用合理的制造工艺。

影响螺栓疲劳强度的主要因素：应力幅采用普通螺栓连接时,靠接合面间产生的摩擦力来传递横向载荷铰制孔螺栓靠螺杆的侧面传递横向载荷受横向载荷的紧螺栓联接主要是靠被联接件接合面之间的摩擦来承受横向载荷采用加高螺母以增加旋合圈数不能提高连接强度。

总论一、判断题1. 循环特性r =－1的变应力是脉动循环变应力。

( )2. 只有静载荷产生静强度破坏，只有变载荷才产生疲劳破坏。

( )3. 大多数通用机械零件及专用零件的失效都是由高周疲劳引起的。

( )二、填空题1. 在载荷与几何形状相同的条件下，钢制零件间的接触应力大于铸铁零件间的接触应力。

三、选择题1、为了在高温下减轻磨损，应该加入的添加剂是。

A．极压添加剂 B．降凝添加剂 C．油性添加剂 D．抗氧化添加剂2、下列材料中常用于渗碳淬火热处理零件。

A．40Cr B．38CrMoAl C． 20CrMnTi D． T103、下述各参数中，只要根据计算圆整即可，其余的应取标准值。

A. 螺纹大径B. 齿轮宽度C. 圆柱齿轮模数D. 平键高度4、绘制零件的极限应力线图（σa-σm图）时，必须已知的数据是_____ 。

A.σ-1 ，σ0 ，σs ，κσB.σ-1，σ0，σs， KσC.σ-1，σ0，φσ，κσD.σ-1，σ0，φσ，Kσ5、润滑良好的闭式齿轮传动，在下列措施中， ___ 不利于减轻和防止齿面点蚀现象发生。

A．采用粘度低的润滑油 B. 提高齿面硬度C．采用加入添加剂的润滑油 D. 降低齿面粗糙度值四、简答题1、五个参数各代表什么？绘图说明当连接一、判断题1.受横向变载荷的普通螺栓连接中，螺栓所受力为静载荷。

( T )2.滑键固定在轮毂上随轮毂一同沿着轴上的键槽移动。

( T )3.平键连接包括轴、轮毂和键3个零件，验算连接的挤压强度时应按挤压应力是否小于等于三者中强度最强材料的许用挤压应力。

（）4.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是拉力和扭矩。

( T )5.普通平键连接采用两个键时，一般两键间的布置角度为180°。

( T )6.矩形螺纹、梯形螺纹及锯齿形螺纹主要用于连接。

( F )7.为了提高受轴向变载荷螺栓联接的疲劳强度，可以增加螺栓的刚度。

( F )8.螺纹的升角越大，其联接的自锁性能就越好。

完整版机械设计期末考试复习题机械设计总复习一、简答题1、开式和闭式两种齿轮传动中，哪种传动一般不会出现点蚀现象？说明原因。

答：开式齿轮传动一般不会出现点蚀，这主要是因为开式齿轮磨损速度一般大于疲劳裂纹扩展速度。

也就是开式齿轮传动因为磨损严重，接触疲劳裂纹发生后，即被迅速磨去，因而不会发生点蚀。

2、机器的基本组成要素是什么？答：机械系统总是由一些机构组成，每个机构又是由许多零件组成。

所以，机器的基本组成要素就是机械零件。

3、什么是通用零件？什么是专用零件？试各举三个实例。

答：在各种机器中经常能用到的零件称为通用零件。

如螺钉、齿轮、弹簧、链轮等。

在特定类型的机器中才能用到的零件称为专用零件。

如汽轮机的叶片、内燃机的活塞、曲轴等。

4、在机械零件设计过程中，如何把握零件与机器的关系？答:在相互连接方面，机器与零件有着相互制约的关系；在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。

5、流体形成稳定动压润滑油膜的条件是什么？简述向心滑动轴承形成动压油膜的过程？1）润滑油要具有一定的粘度；2）两摩擦表面要具有一定的相对滑动速度；3）相对滑动的表面间要形成收敛的楔形间隙；4）有充足的供油量。

向心滑动轴承形成动压油膜的基本过程为：1）轴颈静止时，轴颈处于轴承孔的最低位置，并与轴瓦接触，两表面间自然形成一收敛的楔形空间；2）轴颈开始转动时，速度极低，带入轴承间隙中的油量较少，这时轴瓦对轴颈摩擦力的方向与轴颈表面圆周速度方向相反，迫使轴颈在摩擦力的作用下沿孔壁爬升；3）随着转速的增大，轴颈表面的圆周速度增大，带入楔形空间的油量也逐渐增多。

这时楔形油膜产生了一定的动压力，将轴颈浮起。

当轴颈达到稳定运转时，轴颈便稳定在一定的偏心位置上。

这时，轴承处于流体动力润滑状态，油膜产生的动压力与外载荷相平衡。

机械设计基础期末复习总结机械设计基础期末复习总结第⼀章绪论A.构件是组成机械的基本运动单元，可以由⼀个或多个零件构成的刚性结构B.零件是机械的制造单元C.机械零件的主要失效形式：1)断裂2)过⼤的变形（过⼤的弹性形变）3)表⾯失效4)正常⼯作条件遭破坏⽽引起的失效D.机械零件常⽤材料：1)⾦属材料a)钢b)铸铁c)有⾊合⾦2)⾮⾦属材料a)有机⾼分⼦材料b)⽆机⾮⾦属材料c)复合材料第⼆章平⾯机构分析A.运动副：使构件与构件之间直接接触并能产⽣⼀定相对运动的链接分类：1)低副：⾯接触a)移动副b)转动副2)⾼副：点或线接触、球⾯副、螺旋副B.构件（每个构件⾄少有两个运动副）1)固定件（机架）：在⼀个机构中有且只有⼀个构件为机架2)原动件（主动件/输⼊构件）：运动和动⼒由外界输⼊3)从动件（输出构件）C.平⾯机构的⾃由度1)计算公式：F=3n-2P L-P H2)平⾯机构具有确定运动的条件：①F>0 ②⾃由度等于原动件数*机构的⾃由度即是平⾯机构所具有的独⽴运动的数⽬3)计算平⾯机构⾃由度注意事项：a)复合铰链：两个以上构件在同⼀条轴线上⽤转动副连接*N个构件汇交⽽成的复合链具有（N-1）个转动副b)局部⾃由度：机构中出现的与输出构件运动⽆关的⾃由度*计算时，应除去不计c)虚约束：运动副带⼊的约束对机构⾃由度的影响是重复的，对机构运动不起新的限制作⽤的约束常见虚约束：两个构件之间组成多个导路平⾏的移动副时两个构件之间组成多个轴线重合的转动副时机构中传递运动不起独⽴作⽤的对称部分*计算时，应除去不计第三章平⾯连杆机构A.平⾯连杆机构（平⾯低副机构）：由若⼲个构件以低副连接组成的平⾯结构B.铰链四杆机构：4为机架，1、3为连架杆，2为连杆曲柄：能绕机架作整周转动的连架杆摇杆：只能绕机架作⼀定⾓度往复摆动基本特性：运动特性、传⼒特性基本类型：1)曲柄摇杆机构：连架杆中，⼀个为曲柄，⼀个为摇杆（通常，曲柄为原动件并作匀速转动时，摇杆作变速往复运动）2)双曲柄机构：两连架杆均为曲柄3)双摇杆机构：两连架杆均为摇杆（两摇杆长度相等时称为等腰梯形机构）C.铰链四杆机构存在曲柄的条件：1)整转副存在条件a)最短杆长度+最长杆长度≤其余两杆长度和b)整转副由最短杆与其邻边组成2)曲柄存在条件（整转副位于机架上才能形成曲柄）a)最短杆邻边为机架时，机架上只有⼀个整转副，故为曲柄摇杆机构b)最短杆为机架时，机架上有两个整转副，故为双曲柄机构c)最短杆对边为机架时，机架上没有整转副，故为双摇杆机构*若最短杆长度+最长杆长度＞其余两杆长度和，则⽆论去哪个杆为机架都为双摇杆机构D.急回特性P34：曲柄摇杆机构中，曲柄虽作匀速转动，⽽摇杆摆动时空回程的平均速度却⼤于⼯作⾏程的平均速度。
