介绍电机的绝缘等级分类和IP防护等级电机的绝缘等级分类和IP防护等级都是电机产品的重要参数，对于电机的使用、维护和保护都有着重要的意义。
下面将详细介绍电机的绝缘等级分类和IP防护等级。
一、电机的绝缘等级分类电机的绝缘等级是指电机所使用的绝缘材料和绝缘结构的耐受能力，用于衡量电机绝缘能力的级别。
绝缘等级通常由字母和数字组成，表示电机的耐压水平和耐温能力。
1.N级绝缘：N级绝缘是指电机绝缘所能耐受的最低等级。
N级绝缘适用于永磁同步电机等不需要求高绝缘性能的电动机。
2.E级绝缘：E级绝缘是指电机绝缘能耐受的一定温度和电压等级。
E 级绝缘适用于一般的工业电机和家用电机。
3.B级绝缘：B级绝缘是指电机绝缘能耐受的较高温度和电压等级。
B 级绝缘适用于需要高温、高电压工作的电机。
4.F级绝缘：F级绝缘是指电机绝缘能耐受更高温度和电压等级。
F 级绝缘适用于需要更高温度、更高电压等级的电机。
5.H级绝缘：H级绝缘是指电机绝缘能耐受最高温度和电压等级。
H 级绝缘适用于需要极高温度、极高电压等级的特殊电机。
IP防护等级是指电机外壳对各种固体物体和液体的防护能力。
IP等级由两个数字组成，第一个数字表示对固体的防护等级，第二个数字表示对液体的防护等级。
1.对固体的防护等级（第一个数字）：-0级：没有防护。
- 1级：防护物体的直径大于50mm。
- 2级：防护物体的直径大于12.5mm。
- 3级：防护物体的直径大于2.5mm。
- 4级：防护物体的直径大于1.0mm。
-5级：彻底防止灰尘进入。
-6级：完全防止灰尘进入。
2.对液体的防护等级（第二个数字）：-0级：没有防护。
-1级：防止垂直滴水入侵。
-2级：防止斜向滴水入侵。
-3级：防止喷溅入侵。
-4级：防止溅水入侵。
-5级：防止喷水入侵。
-6级：防止大波浪冲击。
-7级：防止短时间的急剧浸泡。
-8级：防止长时间的浸泡。
综上所述，电机的绝缘等级和IP防护等级对于电机的使用、维护和保护都具有重要意义。
外壳防护等级（IP）代码
（BS EN60529；1992）
作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。
例如：本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。
保护等级由两位数字组成，在其前加上IP字样。
第一位特征数字防止固定导体异物进入
第二位特征数字防止进水造成有害影响
另注：
IP1 2
第一位数字第二位数字
抗外界物体冲刺能力防水能力
0无抗冲穿能力0无防水穿能力
1外界物体尺寸大于50mm（特大）1水自落下滴
2外界物体尺寸大于120mm（中）2水滴入角度为-15°3外界物体尺寸大于2.5mm（小）3水以60°角度喷射4颗粒状外界物体，粒度大于1mm 4从各方面喷射
5危险性尘埃 5 50升/分的水束
6穿透性尘埃（仅适用于特殊壳体） 6 100升/分的水束7以1米/分的速度浸入水中
8以预先商定的方式浸入水中。
中华人民共和国国家标准外壳防护等级(IP代码)Degrees of protection provided by enclosure(IP code)(IEC 60529：2013，IDT)GB／T 4208-2017发布日期：2017年7月31日实施日期：2018年2月1日中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布前言本标准按照GB／T 1．1-2009给出的规则起草。
本标准代替GB／T 4208-2008《外壳防护等级(IP代码》；本标准与GB／T 4208-2008《外壳防护等级(IP代码)》相比，除编辑性修改外主要技术变化如下：——4．1，IP代码配置中增加第二位特征数字9；——4．2，增加第二位特征数字9的含义；——4．3，增加IPX5／IPX7／IPX9的外壳标注3重标志的示例；——第6章，修订第二位特征数字高于6时的应用范围；——表8，增加第二位特征数字9的防水试验方法和主要试验条件；——14．2．9，增加第二位特征数字9的喷水试验；——增加图7——扇形喷嘴尺寸；——增加图8——用于检测的扇形喷嘴喷孔尺寸；——增加图9——不同表面光滑度的扇形喷嘴示例；——增加图10——测量喷水冲击力，防IPX9高温／高压喷水的装置；——增加图11——冲击力分布；——增加图12——检验小型外壳IPX9防护等级，防高温／高压喷水；——增加附录8中B．25。
本标准使用翻译法等同采用IEC 60529：2013《外壳防护等级(IP代码)》(英文版)。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：——GB／T 311．2-2013 绝缘配合第2部分：使用导则(IEC 60071-2：1996，MOD)——GB／T 2900．71-2008 电工术语电气装置(IEC 60050-826：2004，IDT)——GB／T 2900．73-2008 电工术语接地与电击防护(IEC 60050-195：1998，MOD)本标准由全国电气安全标准化技术委员会(SAC／TC 25)提出井归口。
电机的绝缘等级和防护等级划分一.绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
二.防护等级1. 电机外壳防护等级GB4942.1-85《电机外壳防护分级》；IEC34-5第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。
第二种防护：防止由于电机进水而引起的有害影响。
代号IP xx，含义见下表。
第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）能防止直径大于50mm的固体异物进入壳体2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行6 尘密完全防止外物侵入，且可完全防止灰尘进入第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15°防滴电机当电机从正常位置向任何方向倾斜15°以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60°角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防喷水电机承受任何方向的喷水无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度8 潜水电机电机在制造厂规定的条件下能长期潜水。

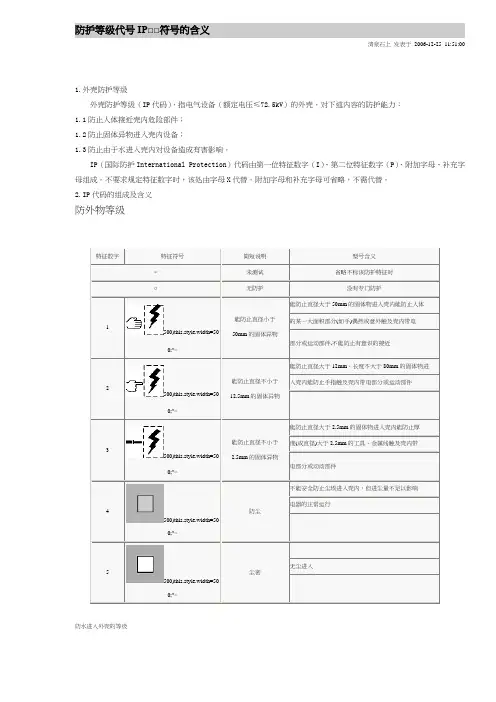

防护等级代号IP□□符号的含义清泉石上发表于2006-12-25 11:51:001.外壳防护等级外壳防护等级（IP代码），指电气设备（额定电压≤72.5kV）的外壳，对下述内容的防护能力：1.1防止人体接近壳内危险部件；1.2防止固体异物进入壳内设备；1.3防止由于水进入壳内对设备造成有害影响。
IP（国际防护International Protection）代码由第一位特征数字（I）、第二位特征数字（P）、附加字母、补充字母组成。
不要求规定特征数字时，该处由字母X代替。
附加字母和补充字母可省略，不需代替。
2.IP代码的组成及含义防外物等级500)this.style.width=50500)this.style.width=50500)this.style.width=50500)this.style.width=50500)this.style.width=50防水进入外壳的等级500)this.style.width=50 500)this.style.width=50 500)this.style.width=500; 500)this.style.width=50 500)this.style.width=50 500)this.style.width=50 500)this.style.width=50 500)this.style.width=50IP外壳防护等级及其测试方法IP外壳防护等级及其测试方法Written by Bangel,Sunday, 14 January 2007文章部分摘录自IEC 60529 和GB4208 外壳防护等级(防水防尘)防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级；技术文摘- 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
电动机的绝缘等级、外壳防护等级（IP）代码
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级
最高允许温度（℃） 105 120 130 155 180
绕组温升限值（K） 60 75 80 100 125
性能参考温度（℃） 80 95 100 120 145
在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等.
防护等级
外壳防护等级（IP）代码
（BS EN60529；1992）
作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。
例如：本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。
保护等级由两位数字组成，在其前加上IP字样。
第一位特征数字防止固定导体异物进入
0 无防护
1 固定异物直径大于50mm
2 固定异物直径大于12mm
3 固定异物直径大于2.5mm
4 固定异物直径大于1.0mm
5 防尘
6 尘密
第二位特征数字防止进水造成有害影响
0 无防护
1 垂直滴水
2 倾角75-90°滴水
3 淋水
4 溅水
5 喷水
6 猛烈喷水
7 短时间侵水
8 连续侵水
另注：
IP1 2
第一位数字第二位数字
抗外界物体冲刺能力防水能力
0无抗冲穿能力 0无防水穿能力
1外界物体尺寸大于50mm（特大） 1水自落下滴
2外界物体尺寸大于120mm（中） 2水滴入角度为-15° 3外界物体尺寸大于2.5mm（小） 3水以60°角度喷射4颗粒状外界物体，粒度大于1mm 4从各方面喷射
5危险性尘埃 5 50升/分的水束
6穿透性尘埃（仅适用于特殊壳体） 6 100升/分的水束7以1米/分的速度浸入水中
8以预先商定的方式浸入水中。
