电动机绝缘等级

电机的绝缘等级及防护等级1．电动机的绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

Tabel 1电机绝缘等级A级E级B级F级H级105120130155180最高允许温度（℃）绕组温升限值607580100125（K）8095100120145性能参考温度（℃）2．防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示：表一：第一个标示特性号码（数字）所指的防护程度0 没有防护对外界的人或物无特殊防护。

1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。

3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

4 防止大于1.0mm 的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。

6 防尘完全防止外物侵入，且可完全防止灰尘进入。

表二：第二个标示特性号码（数字）所指的防护程度0 没有防护没有防护。

1 防止滴水侵入垂直滴下的水滴（如凝结水）对灯具不会造成有害影响。

电动机的绝缘等级及允许温升————————————————————————————————作者：————————————————————————————————日期：电动机的绝缘等级及允许温升电动机的导线及槽内都要用绝缘材料，槽内所采用的绝缘材料有纸、布、绸、玻璃纤维、石棉、云母等，导线绝缘也有绝缘漆、树脂漆、环氧漆、纱包、丝包、漆包等方式，按电动机的功率大小、使用环境条件、环境温度等因素而定，具体分六级，见表1。

表1 电动机的绝缘等级及允许温升对中小功率的电动机，绕组内（即槽内）不埋温度测量元件，所以无法得知较真实的温度值，只能从电动机外壳的温度高低来判别，这比槽内的温度要低20～30℃，日常判别电动机的温度也只能如此，具体可用棒形酒精温度计或水银温度计、表面电子测温仪、红外辐射测量仪。

允许温升的计算方法为允许温升＝允许最高温度－内外温差－环境温度例如，用A级绝缘材料时允许温升＝［105-（20～30）-35］℃＝（40～50）℃这时外壳测得的温度应是［（40～50）+35］℃＝（75～85）℃电动机的温升高低与电动机的负载大小、环境温度高低、通风量的大小、实际转速高低（尤其是变频调速f＜50Hz 运行时要注意）和电动机的质量好坏有直接关系，但不能超过允许最高温度，否则会加速绝缘材料的老化，甚至冒烟、烧毁。

所以在电动机运行中要经常测量，观察电动机的外壳温度的变化，切不可马虎大意。

电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。

下面就一些基本概念给出基本说明。

1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

电机绝缘等级B级绝缘,F级绝缘什么意思？各种电动机的铭牌上大都标注了绝缘等级为B级或F级绝缘。

那么什么是电动机的绝缘等级呢？最常见的电机绝缘等级B级绝缘,F级绝缘什么意思？下面台州恒富电机厂带您一起分享一下。

电动机绝缘等级的设定主要是为了防止电流产生的热能把绝缘层烧坏，最常见的是B级绝缘，F级绝缘. B级的绝缘材料，常见的是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命严重缩短。

所以电动机在运行中，温度是寿命的主要因素之一。

电动机B级绝缘,F级绝缘等具体允许的温升如下：电动机的温度等级电动机的温度等级A级E级B级F级H级最高允许温度℃105 120 130 155 180 绕组温升限值℃60 75 80 100 125 性能参考温度℃80 95 100 120 145 上表中温升是电动机与环境的温度差，是由电动机发热引起的。

运行中的电动机铁心处在交变磁场中会产生铁损。

绕组通电后会产生铜损。

还有其他杂散损耗等。

这些都会使电动机温度升高。

另一方面电动机也会散热，当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。

当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。

但这时的温差即温升已比前增大了。

所以说温升是电动机设计及运行中的一项重要指标，标志着电动机的发热程度。

在运行中，如电动机温升突然增大，说明电动机有故障，风道阻塞或负荷太重。

如上表绝缘等级为B级的电机绕组温升限制为80K；绝缘等级为F级电机按B级考核亦为80K；按F 级考核则为105K，按相应标准，B级绝缘材料可长期承受的工作温度是130℃，F级可长期承受155℃，按电机实际运行最高环温40℃计算，则电机允许工作温度为：B级时≤120℃（环温40℃+温升80 ）＜130℃F级时≤145℃（环温40℃+温升105）＜155℃。

电动机绝缘等级标准8个
电动机的绝缘等级标准通常为以下8个：
1. H级绝缘：耐热性能较好，通常可承受高达180℃的温度；
2. F级绝缘：耐热性能较好，通常可承受高达155℃的温度；
3. E级绝缘：耐热性能较好，通常可承受高达120℃的温度；
4. B级绝缘：承受能力较差，通常可承受高达80℃的温度；
5. A级绝缘：承受能力最差，通常可承受高达60℃的温度；
6. C级绝缘：通常可承受高达220℃的温度；
7. N级绝缘：耐高温性能较好，通常可承受高达300℃的温度；
8. R级绝缘：特殊绝缘材料，可承受高温和高湿环境。

绝缘等级通常标注在电动机的铭牌上，用户在选购电动机时应选择符合自己实际需求的绝缘等级。

电动机的绝缘及防护等级电动机的绝缘及防护等级电动机的绝缘等级绝缘等级是怎么分类的。

,电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

绝缘等级是什么?分几种?电机绝缘等级标准主要是用在变压器上的材质!cosΦ就是功率因素,它是衡量一个电网使用质量的参数,单个设备的功率因数与设备自身已经电压、频率、负载大小等都有关系，一个电网的功率因素则是电网内所以设备功率因素的综合结果。

绝缘等级是用电设备在一些条件下能忍受的最高的可以保持绝缘的温度等级，不同的绝缘等级是判断绝缘材料好坏，设备绝缘性能好坏的标准，你说的F级绝缘，说明你的设备的允许工作温度是F级（130度），后面的功率因数0.87则是表示如果设备的功率因数小于此值，可能设备的绝缘等级就不能再是F级，COSΦ=P/S=P/（UI）因为功率因数越低，则输送同样大小有用功率的同时，需要更大的电流，而更大的电流会给设备带来更大的发热，所以同样负荷的情况下，温度高了，绝缘度也就下来了。

电动机的绝缘等级分类标准：划分为A、E、B、F、H级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等变压器绝缘等级是指温度的，有A、B、E、F、H、C。

变压器有A级，最高运行温度为105度，这就是油变。

干变有F级（环氧树脂）最高运行温度为155度。

还有用美国杜邦公司的NOMEX绝缘材料制作的H级（最高运行温度180度）和C级（最高允许运行温度为220度）的干式变压器。

E和B是用来制造电机的。

这个温度是绝缘材料来决定的。

不能换算。

电机的绝缘等级分为那些等级？最佳答案电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。

若一台电机主要部件的绝缘结构采用不同耐热等级的绝缘材料，其绝缘等级按绝缘材料的最低耐热等级考核。

常用绝缘等级有E B F H C电阻法温升极限（空气冷却）单位：开尔文（K）E级75KB级80KF级100KH级125K是按耐热等级划分的吧Y 90A 105E 120B 130F 155H 180200 200220 220250 250绝缘等级分为以下七个等级，每一个等级温度（℃）如下Y A E B F H C90 105 120 130 150 180 180以上这是我刚找到的/电机绝缘等级提问两台绝缘等级为E的电机，其中一台为IP55，另一台为IP54，IP55的可以更好的防止水气进入电机，故问是否对绕组的绝缘保护要好一点？提问者：匿名最佳答案E是一个耐热等级的意思应该是120度IP第一个数字表示防水等级的意思第2个数字表示防固体进入的意思我有这方面的资料想了解的话留下MAIL具体的话要看2种电机的使用的地方就像1楼说的其实没有多大的影响如果使用环境湿度不大的话，基本上没什么影响。

不是的，IP55只能防止溅水，而不能防止水气进入电机内步，所以对绕组的绝缘跟IP44是一样的，如果你是用在温热的环境下可以选择温热带专用电机防护等级一样的电机绝缘就是一样的。

IP的意思：前面那个5是表示防尘，后面那个几是表示防水，4是防溅水，5是防喷水。

IPXY 不是绝缘等级的概念，而是防水/防尘等级的概念。

X表示防水效果的代号，Y表示防尘等级的代号。

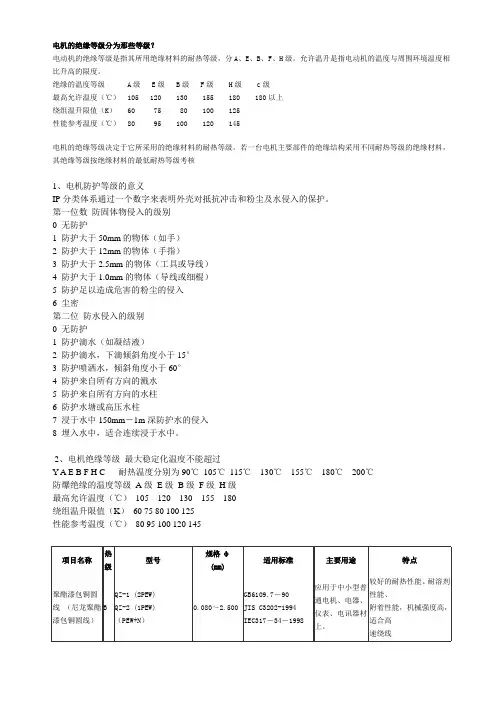

电机的绝缘等级分为那些等级？电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级 A级 E级 B级F级 H级c级最高允许温度〔℃〕105 120 130 155 180 180以上绕组温升限值〔K〕60 75 80 100 125性能参考温度〔℃〕80 95 100 120 145电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。

假设一台电机主要部件的绝缘构造采用不同耐热等级的绝缘材料，其绝缘等级按绝缘材料的最低耐热等级考核1、电机防护等级的意义IP分类体系通过一个数字来说明外壳对抵抗冲击和粉尘及水侵入的保护。

第一位数防固体物侵入的级别0 无防护1 防护大于50mm的物体〔如手〕2 防护大于12mm的物体〔手指〕3 防护大于的物体〔工具或导线〕4 防护大于的物体〔导线或细棍〕5 防护足以造成危害的粉尘的侵入6 尘密第二位防水侵入的级别0 无防护1 防护滴水〔如凝结液〕2 防护滴水，下滴倾斜角度小于15°3 防护喷洒水，倾斜角度小于60°4 防护来自所有方向的溅水5 防护来自所有方向的水柱6 防护水塘或高压水柱7 浸于水中150mm－1m深防护水的侵入8 埋入水中，适宜连续浸于水中。

2、电机绝缘等级最大稳定化温度不能超过Y A E B F H C 耐热温度分别为90℃105℃115℃130℃155℃180℃200℃防爆绝缘的温度等级A级E级B级F级H级最高允许温度〔℃〕105 120 130 155 180绕组温升限值〔K〕60 75 80 100 125性能参考温度〔℃〕80 95 100 120 145江西鑫新实业股份上饶线材厂产品介绍聚酯亚胺/聚酰胺复合漆包铜圆线 Polyester enamelled round copper wires overcoated with polyamide,class 180Q(ZY/X)-2/180Q(ZY/X)-3/180200级 聚酯亚胺/聚酰胺 酰亚胺 复合漆包铜圆线Polyester enamelledround copper wires overcoated withpolyamide-imide ,class 200Q(ZY/XY)-1/200〔八〕Q(ZY/XY)-2/200。
