第十四章 了解电路复习【知识点一】电荷及摩擦起电（1）电荷定义：摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电 （2）三种起电方式：①摩擦起电：由于物体对电子的束缚能力不同，则原来电中性的物体由于得到电子而带负电荷，失去电子而带正电荷。
注：摩擦起电时，电荷并没有凭空产生，其本质是发生了电子的转移，机械能转化为电能。
②接触起电③感应起电【经典例题】例1．台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了_________，可以_______轻小物体，所以灰尘会附着在扇叶上。
例2．玻璃跟绸子摩擦，玻璃的一些______转移到绸子上，玻璃因__________而带正电；绸子因__________而带等量负电。
例3．下列关于摩擦起电的原因，正确的说法是（ ）A ．摩擦后产生了新的电荷B ．电子和正电荷同时按相反方向转移C ．电子从一个物体转移到另一个物体D ．正电荷从一个物体转移到另一个物体例4．绝缘细线上端固定，下端悬挂一个轻质小球a ，a 的表面镀有铝膜，在a 的附近，有一个绝缘金属球b ，开始a 、b 都不带电，如图1所示，现在使a 带电，则（ ） A ．a 、b 之间不发生相互作用 B ．b 将吸引a ，吸住后不放C ．b 立即把a 排斥开D ．b 先吸引a ，接触后又把a 排斥开例5．将经丝绸摩擦过的玻璃棒靠近不带电的验电器，验电器的箔片张开。
下列图2中哪个是正确的（ ）图1AB图2CD【知识点二】正负电荷及验电器（1）正电荷：规定用丝绸摩擦过的玻璃棒所带的电荷。
实质：物质中的原子失去了电子 （2）负电荷：规定毛皮摩擦过的橡胶棒所带的电荷。
实质：物质中的原子得到了多余的电子（3）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
中和现象：等量异种电荷在一起相互抵消（4）验电器 作用：检验物体是否带电。
原理：同种电荷相互排斥的原理【经典例题】例1．与丝绸摩擦的玻璃棒A 分别靠近悬挂的轻质带电小球B 和C ，发现B 被排斥，C 被吸引，则_____带正电。
第十四章了解电路第一节电是什么1．带了电（荷）：摩擦过的物体有了吸引物体的轻小物体（指碎纸屑、头发、通草球、灰尘等）的性质，我们就说物体带了电。
2．使物体带电的方法：①摩擦起电定义：用摩擦的方法使物体带电。
原因：不同物质原子核束缚电子的本领不同。
实质：电荷从一个物体转移到另一个物体使正负电荷分开。
能的转化：机械能→电能。
②接触带电：物体和带电体接触带了电。
如带电体与验电器金属球接触使之带电。
（见一面，分一半）实质：电荷在不同物体间，或在同一物体不同部分间的转移。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
实质：电荷在同一物体不同部分的重新排布。
3．两种电荷：正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。
（都光滑）实质：物质中的原子失去了电子。
负电荷：规定：毛皮摩擦过的橡胶棒所带的电。
（都粗糙）实质：物质中的原子得到了多余的电子。
4．电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
A、B都是轻小物体，相互排斥：一定带异种电荷相互吸引：带同种电荷，或一个带电一个不带电。
5．验电器：构造：金属球、金属杆、金属箔作用：检验物体是否带电。
原理：同种电荷相互排斥的原理。
6．电荷量（Q）：定义：电荷的多少叫电荷量。
单位：库仑（C）7．原子的结构质子（带正电）原子核原子中子（不带电）电子（带负电）8．原子对外不显带电性的原因：原子核所带的正电荷与核外所有电子总共带的负电荷数在数量上相等，整个原子呈中性。
中和：放在一起的等量异种电荷完全抵消的现象。
①如果物体所带正、负电量不等，也会发生中和现象。
这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。
（验电器金属箔片闭合后又张开？）②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
第二节让灯泡发光1．电路的组成：②用电器：定义：用电来工作的设备。
工作时：将电能—→其他形式的能。
精心整理第十四章了解电路知识点总结一、电是什么1、自然界中只有两种电荷。
人们把绸子摩擦过的玻璃棒上带的电荷叫做正电荷，毛皮摩擦过的橡胶棒上带的电荷叫做负电荷。
2、电荷间相互作用规律：同种电荷互相排斥,异种电荷互相吸引。
带电体能吸引不带电的轻小物体。
若相互吸引，可能带异种电荷，还可能一个带电另一个不带电。
若相互排斥，都带电，且带的是同种电荷。
3、摩擦起电的实质：是电子在物体间发生了转移。
（电是不会凭空产生的）得到电子的物体显示带负电，失去电子的物体显示带等量的正电。
4（1（2（35端。
6问1问2(1)问312（1（2）电流可能只是由负电荷定向移动形成的。
（3）电流可能是由正、负电荷同时向相反方向定向移动形成的。
3、物理学中规定：把正电荷定向移动的方向规定为电流的方向。
（1）正负电荷的定向移动都可以形成电流，那么按照定义，负电荷的定向移动与电流的方向相反，如金属导体中的电流，是由自由电子的定向移动形成的。
那么它的电流就和自由电子的定向移动方向相反。
（2）外电路中的电流方向：电路接通时，电流总是从电源的正极流出，经过导线、开关、用电器等流入电源负极。
4、三种电路：（1）通路：处处相通的电路。
或叫电路是闭合的。
（2）开（断）路：某处断开的电路（3）短路：不经过用电器而直接将电源两极用导线连通的电路。
电源两端或用电器两端直接用导线连接起来。
①电源短路：电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。
②用电器短路（部分电路短路）：用电器（或部分电路）两端直接用导线连接，该用电器（或部分电路）不能工作，没有电流通过该用电器（或部分电路）。
5、电路图：用规定的符号表示电路连接的图叫做电路图。
画电路图的要求：要用统一规定的符号；简洁、整齐、画成矩形、用直尺。
三、连接串联电路和并联电路1、串联：两个或两个以上的小灯泡逐个顺次串接在一起，然后在接入电路的连接方式。
2、串联电路的特点：（1（2（334（1（2（35123如图电流表选择的量程，最小分度值，此时电流表的示数是。

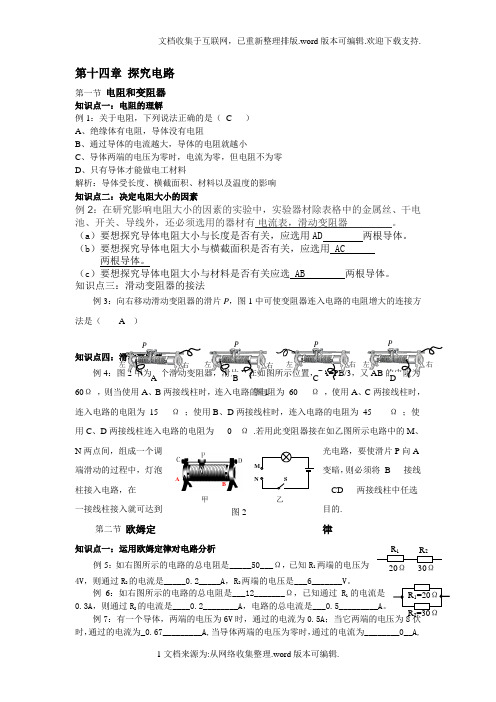

R 2=30ΩR 1=20Ω R 1 R 2 20Ω30Ω第十四章 探究电路第一节 电阻和变阻器 知识点一：电阻的理解例1：关于电阻，下列说法正确的是（ C ） A 、绝缘体有电阻，导体没有电阻B 、通过导体的电流越大，导体的电阻就越小C 、导体两端的电压为零时，电流为零，但电阻不为零D 、只有导体才能做电工材料解析：导体受长度、横截面积、材料以及温度的影响 知识点二：决定电阻大小的因素例2：在研究影响电阻大小的因素的实验中，实验器材除表格中的金属丝、干电池、开关、导线外，还必须选用的器材有 电流表，滑动变阻器 。
（a ）要想探究导体电阻大小与长度是否有关，应选用AD 两根导体。
（b ）要想探究导体电阻大小与横截面积是否有关，应选用 AC两根导体。
（c ）要想探究导体电阻大小与材料是否有关应选 AB 两根导体。
知识点三：滑动变阻器的接法例3：向右移动滑动变阻器的滑片P ，图1中可使变阻器连入电路的电阻增大的连接方法是（ A ）知识点四：滑动变阻器例4：图2甲为一个滑动变阻器，滑片P 在如图所示位置，PA=PB/3，又AB 的电阻为60Ω ，则当使用A 、B 两接线柱时，连入电路的电阻为_60___Ω ，使用A 、C 两接线柱时，连入电路的电阻为_15___Ω ；使用B 、D 两接线柱时，连入电路的电阻为_45____Ω ；使用C 、D 两接线柱连入电路的电阻为___0__Ω .若用此变阻器接在如乙图所示电路中的M 、N 两点间，组成一个调光电路，要使滑片P 向A端滑动的过程中，灯泡变暗，则必须将_B___接线柱接入电路，在__CD___两接线柱中任选一接线柱接入就可达到目的.第二节 欧姆定律知识点一：运用欧姆定律对电路分析例5：如右图所示的电路的总电阻是_____50___Ω，已知R 1两端的电压为4V ，则通过R 2的电流是_____0.2_____A ，R 2两端的电压是___6_______V 。
了解电路一、电是什么1.自然界中只有两种电荷.人们把绸子摩擦过的玻璃棒上带的电荷叫做正电荷,毛皮摩擦过的橡胶棒上带的电荷叫做负电荷.2.电荷间相互作用规律:同种电荷互相排斥,异种电荷互相吸引。
1）带电体有吸引轻小物体的性质 2)有种电荷有相互吸引的性质3.摩擦起电的原因:是电子在物体间发生了转移。
（电是不会凭空产了解电路电路组成状态通路 开路 短路连接 方式串联 并联电流电流的方向 电流的单位 电流表及其使用 电流的规律 串联电路中，I=I 1=I 2 并联电路中，I=I 1+I 2电压电压的作用电压的单位 电压表及其使用 电压的规律串联电路中，U=U 1+U 2 并联电路中，U=U 1=U 2 电荷摩擦起电 两种电荷毛皮摩擦过的橡胶棒，带负电丝绸摩擦过的玻璃棒，带正电同种电荷相互排斥，异种电荷相互吸引 带电体有吸引轻小物体的性质 静电感应串联: 电路元件逐个顺次连接起来的电路。
① 电路中电流只有一条通路, ②各个用电器不能独立工作 ③ 只需一个开关并联:把电路元件并列连接起来的电路。
①电流有两条(或多条)路径； ②各元件可以独立工作；③干路的开关控制整个干路，支路的开关 只控制本支路．各支路互相不影响。
生的）得到电子的物体显示带负电,失去电子的物体显示带等量的正电。
能的转化：机械能→电能4.验电器是用来检验物体是否带电的仪器。
根据同种电荷相互排斥原理制成。
验电器结构特点：金属球，金属杆，金属箔5.静电感应：带电体与不带电的导体靠近时，由于电荷间的相互作用，会使导体内部的电荷重新分布；导体内的异种电荷会被吸引到带电体附近，同种电荷会被排斥到远离带电体的导体另一端。
（由2推导出来）静电的应用与防预应用：1）避雷针2）静电复印3）静电涂漆4）静电选矿5）静电纺纱、静电植绒预防：天气干燥，化学纤维质地的内衣、地毯、坐垫等会摩擦产生静电。
卧室不摆放电视，看电视要保持距离，看完电视要洗脸、吸手问1：毛皮与橡胶棒相比，哪个更容易失去电子？丝绸与玻璃棒相比，哪个个更容易得到电子？问2：你有几种方法检验物体是否带电？(1)利用带电体的性质(2)利用验电器(3)利用电荷间相互作用的性质问题3：使物体带电的方式1）摩擦起电2）静电感应二、让电灯发光1、电路定义：用导线把电源、用电器、开关连接起来组成的电流通路。
第十四章探究电路一、电阻和变阻器(一)定义及符号：1、定义：电阻表示导体对电流阻碍作用的大小。
2、符号：R。
(二)单位：1、国际单位：欧姆。
规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω。
2、常用单位：千欧、兆欧。
3、换算：1MΩ=1000KΩ 1 KΩ=1000Ω4、了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。
日常用的白炽灯，灯丝的电阻为几百欧到几千欧。
实验室用的铜线，电阻小于百分之几欧。
电流表的内阻为零点几欧。
电压表的内阻为几千欧左右。
(三)影响因素：1、实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。
（也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）2、实验方法：控制变量法。
所以定论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”3、结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。
A、导体的电阻大小与横截面积成反比，导体的横截面积越大，电阻越小。
B、导体的电阻大小与导体长度成正比，导线越长，电阻越大。
C、导体的电阻大小与导体的材料有关。
4、结论理解：⑴导体电阻的大小由导体本身的材料、长度、横截面积决定。
与是否接入电路、与外加电压及通过电流大小等外界因素均无关，所以导体的电阻是导体本身的一种性质。
(四)分类12、可变电阻（变阻器）⑴滑动变阻器：构造：瓷筒、线圈、滑片、金属棒、接线柱结构示意图：。
变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。
使用方法：选、串、接、调根据铭牌选择合适的滑动变阻器；串联在电路中；接法：“一上一下”；接入电路前应将电阻调到最大。
铭牌：某滑动变阻器标有“50Ω1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0-50Ω。
1.5A表示滑动变阻器允许通过的最大电流为1.5A.作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压②保护电路应用：电位器优缺点：能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值注意：①滑动变阻器的铭牌，告诉了我们滑片放在两端及中点时，变阻器连入电路的电阻。
第十四章 探究电路第一节 电阻和变阻器第二节 欧姆定律第三节 伏安法测电阻第四节 电阻的串联与并联第五节 家庭用电第一节 电阻和变阻器1、电阻：导体对电流的阻碍作用叫电阻。
（符号用R 表示，单位是欧姆（Ω），常用的单位还有Ωk 、ΩM 。
2、决定导体电阻大小的因素：（1）导体的电阻是导体本身的一种性质，导体电阻的大小与导体的长度、横截面积和材料的性质有关，其关系为Sl R ⋅=ρ，ρ是导体的电阻率。
同种导体的长度越长，横截面积越小，电阻越大。
（2）导体的电阻还和温度有关。
与两端的电压大小、通过它的电流的大小无关。
3、变阻器：变阻器是一种通过改变连入电路中电阻丝的长度来改变电阻的器件。
常见的变阻器有滑动变阻器和变阻箱。
（1）作用：通过改变滑动变阻器滑片的位置，从而改变接入电路中电阻 丝的长度，来改变电路中电阻的大小，从而改变电路中的电流和部分电路两端的电压，还可以保护电路。
（2）使用方法：① 串联在要改变的电路中。
② 两接线头要采用一上一下的接法a. 若使用全上的接法则相当于一条导线。
b. 若使用全下的接法相当于一个定值电阻。
③ 连接电路时应将滑动变阻器的滑片移至阻值最大处。
滑动变阻器在使用时，不能使通过的电流超过最大量程，否则会烧坏变阻器，所以在使用前，要将电阻调到最大，能连续地改变连入电路中的电阻，但不能直接读出电阻值的大小。
④ 接入电路中的时间不宜过长。
4、电阻箱：电阻箱是一个能表示出阻值的变阻器，能直接读出连入电路的电阻值，但不能连续地调节。
读数方法：旋盘下面“△”所对示数乘以相应的倍数之和。
四个是0~9999之间的整数值。
第二节 欧姆定律1、电流跟电压的关系：在电阻一定时，导体中的电流跟段导体两端的电压成正比。
（1）这里导体中的电流和导体两端的电压都是针对同一导体而言的，不能说一个导体中的电流和另一导体上的电压成正比。
（2）不能反过来说，电阻一定时，电压跟电流成正比。
这里存在一个逻辑关系的问题，电流、电压都是物体量，有各自和物体，物体量之间存在一定的因果关系，这里的电压是原因，电流是结果，是因为导体两端加了电压，导体中才有电流，不是因为导体了电流才加了电压，因果关系不能颠倒。
第十四章探究电路知识点第一节电阻和变阻器本节考点：1、探究影响电阻大小的因素；B2、滑动变阻器的作用与接法；B1.电阻2.（1）定义：电阻是表示导体对电流阻碍作用大小的物理量，用字母R表示。
?3.4.5.（3）决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积。
此外，导体的电阻还跟温度有关。
说明：a、一般金属的电阻随温度的升高而增大b、在探究影响电阻因素的实验中我们采取的实验法是控制变量法6.变阻器7.实验室常用的变阻器有滑动变阻器和电阻箱。
8.（1）滑动变阻器：用电阻率较大的合金线（电阻线）制成（结合实物弄清它的构造）。
它的原理是靠改变电阻线在电路中的长度来改变电阻的。
它的作用是可以用来改变电路中的电流。
它的表示符号是，它的结构示意图是。
9.a、滑动变阻器的接法有：AB、CD、AD、BD、BC、AC其中AB相当于一个定值电阻，CD相当于一根导线而其余的四种接法的滑动变阻器才可以改变电路中的电阻。
b、使用滑动变阻器的注意几点①要了解滑动变阻器的阻值范围和允许通过的最大电流。
②滑动变阻器要与被控制电路串联③将滑动变阻器接入电路是应采取“一上一下”两个接线柱的接法，不能同时接上或同时接下。
④为了保护电路，在闭合开关前应将滑片移至阻值最大处，即将滑片远离移到下面接线柱的一端。
（2）电阻箱：一种能够表示出阻值的变阻器。
基本结构：两个接线柱，四个旋盘。
使用：可以去0~9999?欧之间的任意整数阻值。
第二节欧姆定律本节考点：1、欧姆定律及其推倒公式的应用；B2、动态电路分析B1、实验探究电流与哪些因素有关？提出问题：电流与那些因素有关猜想与假设：电流的大小可能与电压有关；可能与电阻有关。
实验方法：控制变量法实验器材：电源、导线、电压表、电流表、滑动变阻器、阻值不等的定值电阻、开关实验结论：在电阻一定时，电流与电压成正比；在电压一定时，电流与电阻成反比。
几点说明：A、实验中滑动变阻器的作用有二个：一是保护电路；二是调节电路中的电流，使定值电阻两端的电压保持不变。
IU R =第十四章探究电路实验一、探究电阻跟哪些因素有关(控制哪个物理量不变，改变哪个物理量，观察哪个物理量，得出什么结论)导体的长度，导体的横截面积，导体的材料结论：导体的电阻的大小与很截面积成反比，导体的横截面积越大，电阻越小导体的电阻的大小与导体的长度成反比，导线越长，电阻越小 导体的电阻的大小与导体的材料有关总结上述三条结论：R l Sρ= 电流 电压电阻 三者关系 电流与电压的探究电路电阻概念定义：导体对电流阻碍作用的大小符号：R ，单位：欧姆，符号Ω影响电阻的因素导体的长度 导体的横截面积 导体的材料 导体的温度变阻器种类滑动变阻器在电路中作用：改变电流，改变电压欧姆定律实验：探究：电流、电压、电阻之间的关系探究电流与电阻关系时，如何控制电阻上的电压不变 探究电流与电压关系时，如何改变电阻上的电压内容：通过导体的电流与导体两端的电压成正比，与导体的电阻成反比，I=U/R 注意：电阻不受电流和电压的影响 应用伏安法测电阻电阻的串并联 串联：R=R 1+R 2 并联：12111R R R = 家庭 用电 家庭组成：进户线、地线、安全用电触电事故：一定强度的电流流过人体所引起的伤害事故。
安全电压：不高于36V1、 家庭电路的安装应当符合安全用电的要求原则2、 不靠近高压带电体；不接触高于36V 以上的带电体3、 不弄湿用电器；不损坏绝缘保护层4、原理IU R=另外电阻还跟导体的温度有关。
实验二、探究电流跟哪些因素有关1、研究方法—控制变量法 (控制哪个物理量不变，改变哪个物理量，观察哪个物理量，得出什么结论)A ：保持电压不变时，研究电流随电阻的变化如何保持电压不变---来回调节滑动变阻器，保持电阻两端电压不变 得出结论：保持电阻不变时，电流跟电压成正比。
B ：保持电阻不变时，研究电流随电压的变化如何在一个电路中改变电压---调节滑动变阻器，改变电阻两端电压 得出结论：保持电压不变时，电流跟电阻成反比。
总结上述两条结论可以得出：图象表示：注意：1、电流、电压、电阻的“同一性” 即，电流是通过这个电阻的电流 电压是这个电阻两端的电压 ★2、控制变量是通过滑动变阻器来实现的在A 中，来回调节滑动变阻器，保持电阻两端电压不变 在B 中，调节滑动变阻器，改变电阻两端电压 ★3、欧姆定律的正确理解A: 欧姆定律定义：导体中的电流，跟导体两端的电压成正比，导体的电阻成反比欧姆定律反映了，同一段导体中电流、电压、电阻的定量关系B:决定电阻大小的因素，电阻是导体本身的一种性质，它的大小决定于导体的长度，横截面积和材料。
导体的电阻还跟温度有关。
★电阻的大小与通过它的电流和它两端的电压无关C:欧姆定律的变形式★电阻数值上等于电压跟电流的比值，电阻的大小跟电压和电流的大小无关 这是伏安法测电阻的原理实验三、伏安法测电阻 电路图：R U I =探究电路的单元测试一、选择题1、下列电路图与实物图一致的是（ ）2、在如图所示的电路中，为使灯L 1与L 2并联，应（ ） A ．闭合开关S 1、S 2，断开S 3 B ．闭合开关S 1、S 3，断开S 2 C ．闭合开关S 2、S 3，断开S 1 D ．同时闭合开关S 1、S 2、S 33、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0.4A 、I B =0.26A ，则I C 的大小为 （ ）A ．0.4AB ．0.26AC ．0.2AD ．0.14A4、在用电压表测某电阻两端的电压时，若选用0～3V 的量程，测得的电压值为2.2V ；若使用0～15V 量程，测得的电压值为2.0V ，那么该电阻两端电压的大小应是 （ ） A ．2.2V B ．2.0V C ．2.1V D ．无法确定5、如图所示，开关S 闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 （ ） A ．电流表坏了或未接好 B ．L 1的灯丝烧断或灯座未接通C ．L 2的灯丝烧断或灯座未接通D ．电流表和L 1、L2都坏了6、如图所示电路中，电流表、电压表均有一定示数，当把开关S 闭合时，两表示数的变化情况是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变大，电压表示数变大C ．电流表示数变小，电压表示数变小D ．电流表示数变小，电压表示数变大7、如图所示，电源电压是5V 数为3V ，则（ ）A．L1两端的电压为3V B ．L 2两端的电压为C ．L 2两端的电压为2V D ．L 1两端的电压为8、如图所示的电路中，开关S A 、不变 B 、增大 C 、减小 D 、无法确定9、如图所示电路，电源电压为6V ，电键K 出现此现象的原因可能是( )第5题图第2题图AA ．L 1短路或L 2断路B ．L 1断路或L 2短路C ．L 1和L 2都断路D ．L 1和L 2都短路10、如图所示的四个电路中，属于并联电路的是( )11、某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ） A ．若电流表无示数，电压表有示数，则R 1短路 B ．若电流表无示数，电压表无示数，则R 2断路 C ．若电流表有示数，电压表有示数，则R 1断路 D ．若电流表有示数，电压表无示数，则R 2短路 12、关于电路的说法错误的是（ ） A ．电源是提供电能的装置 B ．只有电路闭合时，电路中才有电流C ．电流沿着“正极→用电器→负极”的方向流动D ．用电器是将其他形式的能转化为电能的装置13、如图所示的各电路图中，能反映出L l 、L 2并联，开关S 断开后L 1仍能发光的是（ ）14、如图所示，当开关S 闭合后，两只灯泡均发光，两表均有示数。
过一段时间后，发现电压表示数变为0，电流表示数增大。
经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（ ） A ．灯L 1断路 B ．灯L 2短路 C ．灯L 1短路 D ．灯L 1、L 2均断路15、如图，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ） A. ①是电流表，②和③是电压表；B. ①和③是电压表，②是电流表；C. ①和②是电流表，③是电压表；D. ①②和③都是电流表16、如图（a ）所示，当开关S 闭合时，两只电流表的示数分别由（b ）、(c)两图读得，则电灯L1中的电流是（ ）A 、0.8AB 、0.16AC 、0.52AD 、1.28A17、如图所示，开关S闭合时，可能发生的现象是（）A、L1发光、L2不发光B、L1被烧坏C、L2被烧坏D、电池被烧坏19、如图所示，粗心的小强把电流表当作电压表接在了L1的两端。
此时如果闭合开关，一定会发生（）A、电源短路B、电流表损坏C、L1不亮D、L2的灯丝烧断二、填空1、图示的电流表表盘上的每一小格表示______A，指针示数是_______A (电流表量程为3A)．2、如图所示，当开关闭合后电流表A1的示数为0.3A，通过灯L1的电流为 A，电流表A2的示数为 A．3、如图所示．电源电压是6V，当s闭合时．电压表的示数为2V．电压表测的是灯两端的电压．灯L1两端的电压为 V．4、我国家庭电路的供电电压是_______V；不高于______V的电压对人体才是安全的．5、如图所示，当量程为0~3V时，电压表指针的读数为 V；当量程为0~15V时，电压表指针的读数为 V。
6、如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。
将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；若将开关Sl、S2都闭合，电吹风吹出的是____风。
（填“热”或“冷”）7、如图所示电路中，当________闭合时，L1、L2并联；当_________闭合时，电路会发生短路，损坏电源。
8、下列电器设备中，手机、手电筒、电视机和电视机遥控器，属于无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是三、作图1、请照图甲所示的电路图，用笔画线，将图乙中各个元件连接起来．2、如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图．3、如图所示，现有一电池组、两个开关和两盏灯，请你连接好下面的实物电路图，使S 1闭合时L 1亮，S 2闭合时L 2亮。
4、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。
5、在方框中画出灯泡L 1和灯泡L 2并联，电流表测灯泡L 1电流的电路图，并在右图上连接实物图．6、如图10所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
7、如图所示，闭合开关S 后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F 点与滑动变阻器的 点用导线连接起来。
四、计算题1、如图所示的电路中，A 、B 两点间的电压是6V ，电阻R 1=4Ω，电阻R 1两端的电压是2V ，求：R 1中的电流强度和电阻R 2。
第1题图第22、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6AI1=0.4A，求R2的电阻值。
3、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。
4、如图所示的电路中，电源电压若保持不变。
R1=4Ω，R3=6Ω。
⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？5、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大？⑵、如果开关S1、S2都闭合时，电流表的示数是多大？7、如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，安培示数为0.6A，则当K闭合时，安培表的示数为多少？8、如右图所示，电路R1=10Ω，R2=20Ω，R0=20Ω，当S1闭合，S2断开时，电压表的示数为3.0V；当开关当S1断开，S2闭合时，电压表的示数为多少？9、如图所示的电路，R=4Ω，另一个电阻Rx和电源电压U未知，当闭合开关S2，而S1、S3断开时，电流表的示数为0.5A；如果断开S2，闭合开关S1、S3时，电流示数为2.25A。
求：电阻Rx的阻值。
10、如右图所示，当滑动变阻器调至阻值为15Ω时，电流表、电压表的示数分别为0.6A，15V。
求当滑动变阻器调至阻值为23Ω时，电流表、电压表的示数为多少？11、如图示的电路中，电源电压若保持不变，R1=4Ω，R2=6Ω。
⑴、如果开关S1、S2都断开时，电流表的示数为0.6A，那么电源电压是多大？⑵、如果开关S1、S2都闭合时，电流表的示数为2A，那么R3的阻值是多大？。
