电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。

硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。

同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。

1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。

当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。

磁滞损耗和涡流损耗合在一起称为铁耗。

在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m 式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。

因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。

1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。

运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。

变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。

1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。

1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。

磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。

当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。

因为铁芯磁路存在饱和现象。

饱和时，磁阻不是一个常数,因此不能用叠加原理。

若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。

《电机学》作业题解（适用于王秀和、孙雨萍编《电机学》）1-5 何为铁磁材料？为什么铁磁材料的磁导率高？答：诸如铁、镍、钴及他们的合金，将这些材料放在磁场后，磁场会显著增强，故而称之为铁磁材料；铁磁材料之所以磁导率高，是因为在这些材料的内部，大量存在着磁畴，这些磁畴的磁极方向通常是杂乱无章的，对外不显示磁性，当把这些材料放入磁场中，内部的小磁畴在外磁场的作用下，磁极方向逐渐被扭转成一致，对外就显示很强的磁性，所以导磁性能强。

1-9 铁心中的磁滞损耗和涡流损耗是如何产生的？为何铁心采用硅钢片？答：铁心中的磁滞损耗是因为铁心处在交变的磁场中，铁心反复被磁化，铁心中的小磁畴的磁极方向反复扭转，致使磁畴之间不断碰撞，消耗能量变成热能损耗；又因为铁心为导体，处在交变的磁场中，铁中会产生感应电动势，从而产生感应电流，感应电流围绕着磁通做漩涡状流动，从产生损耗，称之为涡流损耗，之所以采用硅钢片是因为一方面因硅钢电阻高，导磁性能好，可降低涡流损耗，另一方面，采用薄片叠成铁心，可将涡流限制在各个叠片中，相当于大大增加了铁心的电阻，从进一步降低了涡流损耗。

1-13 图1-27所示为一铁心，厚度为0.05m，铁心的相对磁导率为1000。

问：要产生0.003Wb的磁通，需要多大电流？在此电流下，铁心各部分的刺痛密度是多少？解：取磁路的平均长度，上下两边的长度和截面积相等算一段，算作磁路段1，左侧为2，右侧为3。

磁路段1长度和截面积：()120.050.20.0250.55m =⨯++=l ，210.050.150.0075m =⨯=A ；41m1710.55 5.83610A wb 10004100.0075π-===⨯⨯⨯⨯l R uA 磁路段2长度和截面积：20.1520.0750.30m =+⨯=l ，220.050.100.005m =⨯=A ；42m2720.30 4.77510A wb 10004100.005π-===⨯⨯⨯⨯l R uA 磁路段1长度和截面积：30.1520.0750.30m =+⨯=l ，230.050.050.0025m =⨯=A ；43m3730.309.54910A wb 10004100.0025π-===⨯⨯⨯⨯l R uA 总磁阻：45m m1m2m3(5.836 4.7759.549)10 2.01610A wb ==++⨯=⨯R R +R +R磁动势：5m 0.003 2.01610604.8A φ==⨯⨯=F R 励磁电流：604.8 1.512A 400===F i N在此电流下，铁心各部分的磁通密度分别为：110.030.4 0.0075φ===B TA220.030.6 0.05φ===B TA330.031.2 0.0025φ===B TA2-5 变压器做空载和短路试验时，从电源输入的有功功率主要消耗在什么地方?在一、二次侧分别做同一试验，测得的输入功率相同吗？为什么？答：做空载试验时，变压器的二次侧是开路的，所以变压器输入的功率消耗在一次测的电阻和激磁（励磁）支路电阻上，空载时，变压器的一次侧电流仅为额定负载时的百分之几，加之一次侧电阻远远小于激磁电阻，所以输入功率主要消耗在激磁电阻上。

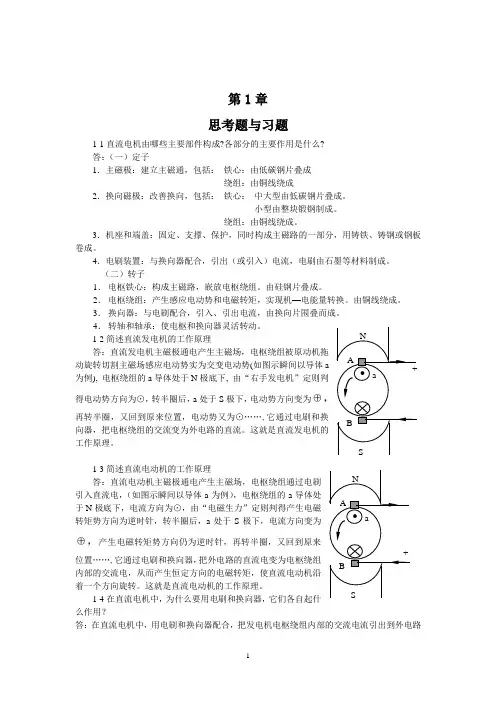

第1章 思考题与习题1-1直流电机由哪些主要部件构成?各部分的主要作用是什么? 答：（一）定子1．主磁极：建立主磁通，包括： 铁心：由低碳钢片叠成绕组：由铜线绕成2．换向磁极：改善换向，包括： 铁心： 中大型由低碳钢片叠成。

小型由整块锻钢制成。

绕组：由铜线绕成。

3．机座和端盖：固定、支撑、保护，同时构成主磁路的一部分，用铸铁、铸钢或钢板卷成。

4．电刷装置：与换向器配合，引出（或引入）电流，电刷由石墨等材料制成。

（二）转子1． 电枢铁心：构成主磁路，嵌放电枢绕组。

由硅钢片叠成。

2． 电枢绕组：产生感应电动势和电磁转矩，实现机—电能量转换。

由铜线绕成。

3． 换向器：与电刷配合，引入、引出电流，由换向片围叠而成。

4． 转轴和轴承：使电枢和换向器灵活转动。

1-2简述直流发电机的工作原理答：直流发电机主磁极通电产生主磁场，电枢绕组被原动机拖动旋转切割主磁场感应电动势实为交变电动势(如图示瞬间以导体a 为例), 电枢绕组的a 导体处于N 极底下, 由“右手发电机”定则判得电动势方向为⊙，转半圈后，a 处于S 极下，电动势方向变为⊕，再转半圈，又回到原来位置，电动势又为⊙……,它通过电刷和换向器，把电枢绕组的交流变为外电路的直流。

这就是直流发电机的工作原理。

1-3简述直流电动机的工作原理答：直流电动机主磁极通电产生主磁场，电枢绕组通过电刷引入直流电，（如图示瞬间以导体a 为例），电枢绕组的a 导体处于N 极底下，电流方向为⊙，由“电磁生力”定则判得产生电磁转矩势方向为逆时针，转半圈后，a 处于S 极下，电流方向变为⊕，产生电磁转矩势方向仍为逆时针，再转半圈，又回到原来位置……,它通过电刷和换向器，把外电路的直流电变为电枢绕组内部的交流电，从而产生恒定方向的电磁转矩，使直流电动机沿着一个方向旋转。

这就是直流电动机的工作原理。

1-4在直流电机中，为什么要用电刷和换向器，它们各自起什么作用？答：在直流电机中，用电刷和换向器配合，把发电机电枢绕组内部的交流电流引出到外电路.N S a +_AB . N S a-+AB变为直流电。

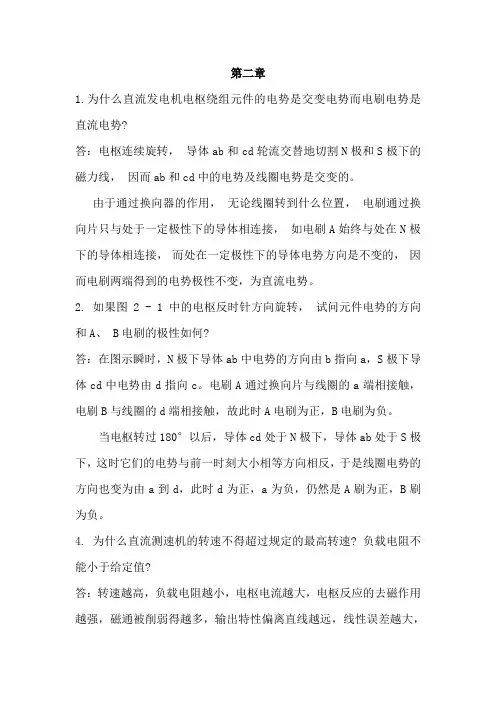

第二章1.为什么直流发电机电枢绕组元件的电势是交变电势而电刷电势是直流电势?答：电枢连续旋转，导体ab和cd轮流交替地切割N极和S极下的磁力线，因而ab和cd中的电势及线圈电势是交变的。

由于通过换向器的作用，无论线圈转到什么位置，电刷通过换向片只与处于一定极性下的导体相连接，如电刷A始终与处在N极下的导体相连接，而处在一定极性下的导体电势方向是不变的，因而电刷两端得到的电势极性不变，为直流电势。

2. 如果图 2 - 1 中的电枢反时针方向旋转，试问元件电势的方向和A、 B电刷的极性如何?答：在图示瞬时，N极下导体ab中电势的方向由b指向a，S极下导体cd中电势由d指向c。

电刷A通过换向片与线圈的a端相接触，电刷B与线圈的d端相接触，故此时A电刷为正，B电刷为负。

当电枢转过180°以后，导体cd处于N极下，导体ab处于S极下，这时它们的电势与前一时刻大小相等方向相反，于是线圈电势的方向也变为由a到d，此时d为正，a为负，仍然是A刷为正，B刷为负。

4. 为什么直流测速机的转速不得超过规定的最高转速? 负载电阻不能小于给定值?答：转速越高，负载电阻越小，电枢电流越大，电枢反应的去磁作用越强，磁通被削弱得越多，输出特性偏离直线越远，线性误差越大，为了减少电枢反应对输出特性的影响，直流测速发电机的转速不得超过规定的最高转速，负载电阻不能低于最小负载电阻值，以保证线性误差在限度的范围内。

而且换向周期与转速成反比，电机转速越高，元件的换向周期越短；eL正比于单位时间内换向元件电流的变化量。

基于上述分析，eL必正比转速的平方，即eL∝n2。

同样可以证明ea ∝n2。

因此，换向元件的附加电流及延迟换向去磁磁通与n2成正比，使输出特性呈现非线性。

所以，直流测速发电机的转速上限要受到延迟换向去磁效应的限制。

为了改善线性度，采用限制转速的措施来削弱延迟换向去磁作用，即规定了最高工作转速。

5. 如果电刷通过换向器所连接的导体不在几何中性线上，而在偏离几何中性线α角的直线上，如图 2 - 29 所示，试综合应用所学的知识，分析在此情况下对测速机正、反转的输出特性的影响。

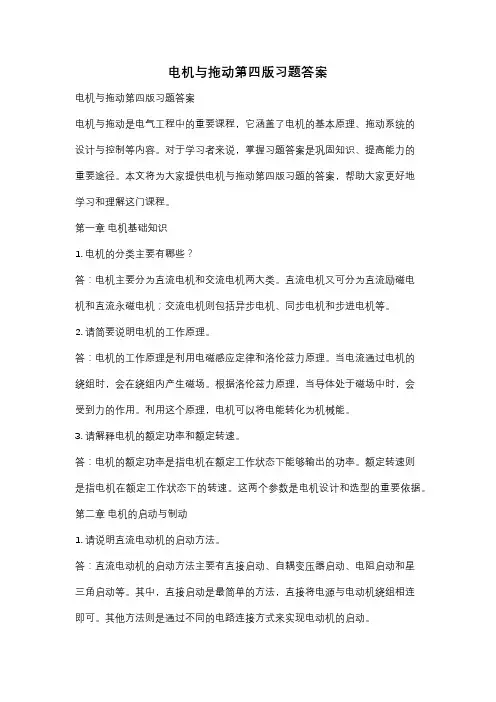

电机与拖动第四版习题答案电机与拖动第四版习题答案电机与拖动是电气工程中的重要课程，它涵盖了电机的基本原理、拖动系统的设计与控制等内容。

对于学习者来说，掌握习题答案是巩固知识、提高能力的重要途径。

本文将为大家提供电机与拖动第四版习题的答案，帮助大家更好地学习和理解这门课程。

第一章电机基础知识1. 电机的分类主要有哪些？答：电机主要分为直流电机和交流电机两大类。

直流电机又可分为直流励磁电机和直流永磁电机；交流电机则包括异步电机、同步电机和步进电机等。

2. 请简要说明电机的工作原理。

答：电机的工作原理是利用电磁感应定律和洛伦兹力原理。

当电流通过电机的绕组时，会在绕组内产生磁场。

根据洛伦兹力原理，当导体处于磁场中时，会受到力的作用。

利用这个原理，电机可以将电能转化为机械能。

3. 请解释电机的额定功率和额定转速。

答：电机的额定功率是指电机在额定工作状态下能够输出的功率。

额定转速则是指电机在额定工作状态下的转速。

这两个参数是电机设计和选型的重要依据。

第二章电机的启动与制动1. 请说明直流电动机的启动方法。

答：直流电动机的启动方法主要有直接启动、自耦变压器启动、电阻启动和星三角启动等。

其中，直接启动是最简单的方法，直接将电源与电动机绕组相连即可。

其他方法则是通过不同的电路连接方式来实现电动机的启动。

2. 请简要说明感应电动机的制动方法。

答：感应电动机的制动方法主要有机械制动和电气制动两种。

机械制动是通过机械装置来制动电动机，如刹车盘、制动鼓等。

电气制动则是通过改变电动机绕组的电流方向或大小来实现制动，如反接电源、短接绕组等。

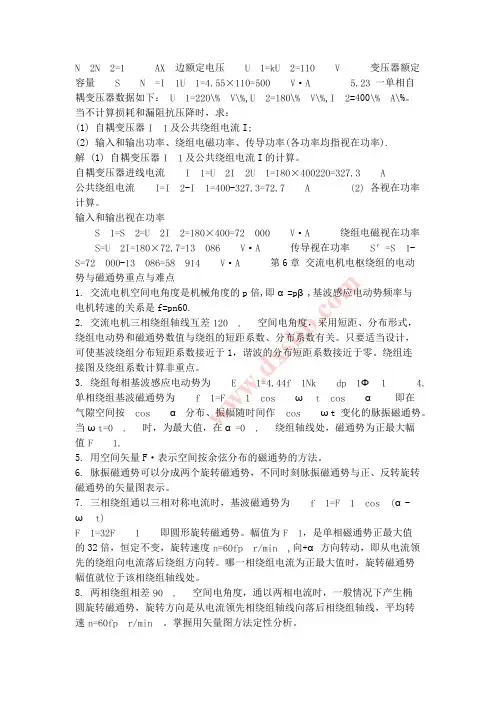

第三章交流电动机1. 请解释异步电动机的工作原理。

答：异步电动机的工作原理是利用感应电动势和转子电流之间的相对运动来产生转矩。

当电动机绕组中通入交流电流时，会在定子绕组中产生旋转磁场。

然后，转子中的感应电动势会引起转子电流，转子电流与旋转磁场之间的相对运动产生转矩，从而驱动转子旋转。

2. 请说明同步电动机的特点和应用。

电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。

硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。

同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。

1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。

当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。

磁滞损耗和涡流损耗合在一起称为铁耗。

在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。

因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。

1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。

运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。

变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。

1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。

1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。

磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。

当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。

因为铁芯磁路存在饱和现象。

饱和时，磁阻不是一个常数,因此不能用叠加原理。

若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。

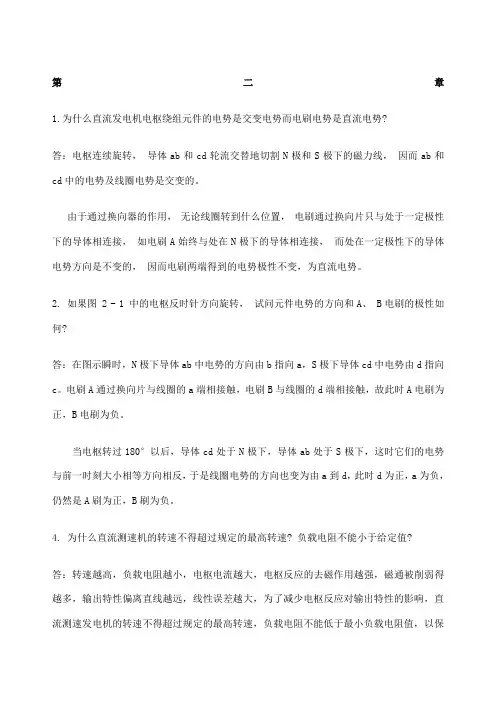

第二章1.为什么直流发电机电枢绕组元件的电势是交变电势而电刷电势是直流电势?答：电枢连续旋转，导体ab和cd轮流交替地切割N极和S极下的磁力线，因而ab和cd中的电势及线圈电势是交变的。

由于通过换向器的作用，无论线圈转到什么位置，电刷通过换向片只与处于一定极性下的导体相连接，如电刷A始终与处在N极下的导体相连接，而处在一定极性下的导体电势方向是不变的，因而电刷两端得到的电势极性不变，为直流电势。

2. 如果图 2 - 1 中的电枢反时针方向旋转，试问元件电势的方向和A、 B电刷的极性如何?答：在图示瞬时，N极下导体ab中电势的方向由b指向a，S极下导体cd中电势由d指向c。

电刷A通过换向片与线圈的a端相接触，电刷B与线圈的d端相接触，故此时A电刷为正，B电刷为负。

当电枢转过180°以后，导体cd处于N极下，导体ab处于S极下，这时它们的电势与前一时刻大小相等方向相反，于是线圈电势的方向也变为由a到d，此时d为正，a为负，仍然是A刷为正，B刷为负。

4. 为什么直流测速机的转速不得超过规定的最高转速? 负载电阻不能小于给定值?答：转速越高，负载电阻越小，电枢电流越大，电枢反应的去磁作用越强，磁通被削弱得越多，输出特性偏离直线越远，线性误差越大，为了减少电枢反应对输出特性的影响，直流测速发电机的转速不得超过规定的最高转速，负载电阻不能低于最小负载电阻值，以保证线性误差在限度的范围内。

而且换向周期与转速成反比，电机转速越高，元件的换向周期越短；eL正比于单位时间内换向元件电流的变化量。

基于上述分析，eL必正比转速的平方，即eL∝n2。

同样可以证明ea∝n2。

因此，换向元件的附加电流及延迟换向去磁磁通与n2成正比，使输出特性呈现非线性。

所以，直流测速发电机的转速上限要受到延迟换向去磁效应的限制。

为了改善线性度，采用限制转速的措施来削弱延迟换向去磁作用，即规定了最高工作转速。

5. 如果电刷通过换向器所连接的导体不在几何中性线上，而在偏离几何中性线α角的直线上，如图 2 - 29 所示，试综合应用所学的知识，分析在此情况下对测速机正、反转的输出特性的影响。

电机学第四版课后答案电机学第四版课后习题答案第⼀章磁路电机学1-1 磁路的磁阻如何计算？磁阻的单位是什么？答：磁路的磁阻与磁路的⼏何形状（长度、⾯积）和材料的导磁性能有关，计算公式为AlR m µ=，单位：Wb A1-2 铁⼼中的磁滞损耗和涡流损耗是怎样产⽣的，它们各与哪些因素有关？答：磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。

经验公式V fB C p nm h h =。

与铁磁材料的磁滞损耗系数、磁场交变的频率、铁⼼的体积及磁化强度有关；涡流损耗：交变的磁场产⽣交变的电场，在铁⼼中形成环流（涡流），通过电阻产⽣的损耗。

经验公式G B f C p m Fe h 23.1≈。

与材料的铁⼼损耗系数、频率、磁通及铁⼼重量有关。

1-3 图⽰铁⼼线圈，已知线圈的匝数N=1000，铁⼼厚度为0.025m （铁⼼由0.35mm 的DR320硅钢⽚叠成），叠⽚系数（即截⾯中铁的⾯积与总⾯积之⽐）为0.93，不计漏磁，试计算：(1) 中间⼼柱的磁通为4105.7-?Wb ，不计铁⼼的磁位降时所需的直流励磁电流； (2) 考虑铁⼼磁位降时，产⽣同样的磁通量时所需的励磁电流。

解：磁路左右对称∴可以从中间轴线分开，只考虑右半磁路的情况: 铁⼼、⽓隙截⾯2422109.293.01025.1025.0m m A A --?===δ(考虑边缘效应时，通长在⽓隙截⾯边长上加⼀个⽓隙的长度；⽓隙截⾯可以不乘系数) ⽓隙长度m l 41052-?==δδ铁⼼长度()m cm l 21045.122025.025.15225.125.7-?=?--+-= 铁⼼、⽓隙中的磁感应强度T T A B B 29.1109.22105.7244==Φ==--δ (1) 不计铁⼼中的磁位降：⽓隙磁场强度m A m A B H 67100.110429.1?=?==-πµδδ磁势A A l H F F I 500105100.146==?==-δδδ电流A NF I I5.0==(2) 考虑铁⼼中的磁位降：铁⼼中T B 29.1= 查表可知：m A H 700=铁⼼磁位降A A l H F Fe 15.871045.127002=??=?=- A A A F F F Fe I 15.58715.87500=+=+=δ A NF I I59.0≈=1-4 图⽰铁⼼线圈，线圈A 为100匝，通⼊电流1.5A ，线圈B 为50匝，通⼊电流1A ，铁⼼截⾯积均匀，求PQ 两点间的磁位降。

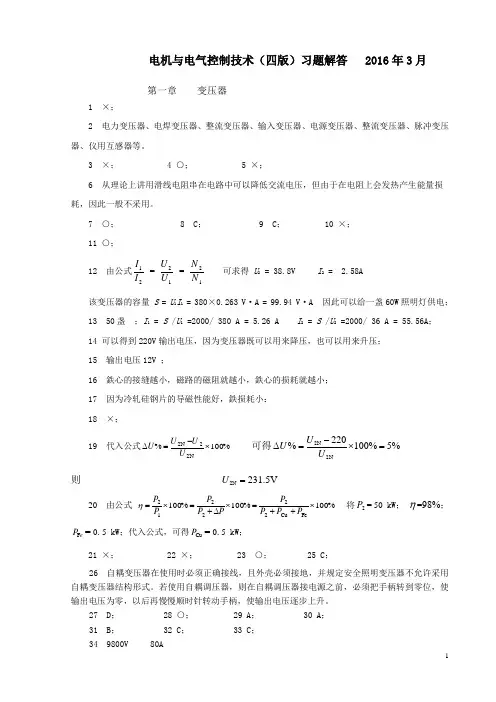

电机与电气控制技术（四版）习题解答 2016年3月第一章 变压器1 ×；2 电力变压器、电焊变压器、整流变压器、输入变压器、电源变压器、整流变压器、脉冲变压器、仪用互感器等。
