阻抗谱和等效电路

在电化学交流阻抗谱（EIS）分析中，通过拟合实验数据并画等效电路图，可以获得电化学过程的深入理解。

以下是进行这一过程时可能遇到的一些问题以及相应的解决方案：1.选择合适的等效电路模型：首先，需要选择一个适合描述实验系统的等效电路模型。

这可能涉及比较不同模型的拟合效果，并考虑模型的复杂性。

过于复杂的模型可能过度拟合数据，导致对特定实验条件的敏感性；而过于简单的模型可能无法充分捕捉系统的复杂性。

2.参数识别和不确定性：在确定等效电路模型后，需要识别模型中的参数。

这通常涉及使用非线性最小二乘法等优化方法来拟合实验数据。

在这个过程中，可能会出现参数的不确定性和敏感性。

为了解决这个问题，可以尝试不同的优化算法，或者使用更复杂的模型来提高拟合的精度。

3.噪声和实验误差：实验数据往往存在噪声和误差，这可能会影响参数识别的准确性。

为了减少这些影响，可以进行重复实验以获取更可靠的数据。

此外，也可以尝试使用更强大的数据预处理技术，例如去噪或插值，以提高数据的信噪比。

4.模型的适用性：选定的等效电路模型可能不适用于所有实验条件。

例如，模型可能对特定的电解质、温度或压力条件有更好的适用性。

因此，在应用模型之前，需要对模型的适用性进行充分的验证。

5.等效电路图的可视化：最后，需要将拟合的等效电路图可视化，以便更直观地理解电化学过程。

这可能涉及选择合适的绘图工具和格式，例如电路图或者电化学阻抗谱的图形表示。

在解决这些问题时，可能需要参考相关的文献和研究，以获得更多关于等效电路模型、参数识别方法、实验误差处理和可视化技术的信息。

同时，也需要根据具体的实验系统和需求进行灵活的调整。

【锂离子电池的电化学阻抗谱分析】随着科技的不断发展，锂离子电池已经成为了现代很多领域的重要能源存储设备。

从智能手机到电动汽车，锂离子电池都扮演着至关重要的角色。

而在深入探讨锂离子电池的性能和特性时，二阶等效电路模型和电化学阻抗谱就成为了不可忽视的重要内容。

1. 二阶等效电路模型在锂离子电池的研究中，电池的动态特性和内部反应机制往往通过电路模型来描述。

二阶等效电路模型是其中一种常用的模型之一。

它包括了电池内部的电化学反应和电荷传输的过程，能够较为准确地模拟锂离子电池的动态响应。

（1）电池内部的电化学反应在二阶等效电路模型中，通常使用电压源来模拟电池内部的电化学反应。

这个电压源代表了电池正负极之间的电化学势差，是电池的驱动力。

通过这个电压源，可以更好地理解电池内部电化学反应的特性，以及参数对电池性能的影响。

（2）电荷传输的过程电池内部的电荷传输过程对电池的性能和稳定性有着至关重要的影响。

在二阶等效电路模型中，这一过程通常由电容器和电阻器组成。

电容器代表了电荷在电池内部的存储和释放过程，而电阻器则代表了电荷传输的阻力。

通过调整电容器和电阻器的数值，可以更好地优化电池的性能。

2. 电化学阻抗谱电化学阻抗谱是分析锂离子电池动态特性的重要手段之一。

它通过对电池施加交流电信号，然后测量电池的响应来获得电池内部的动态信息。

在电化学阻抗谱中，会出现一系列的阻抗谱特征，如半圆和斜线等。

（1）半圆特征在电化学阻抗谱中，半圆特征往往代表了电池内部的电化学反应和电荷传输过程。

通过对半圆的圆弧特性进行拟合分析，可以获得电池内部反应速率和电荷传输的信息，进而了解电池的动态特性和性能优化的方向。

（2）斜线特征除了半圆特征外，电化学阻抗谱中还会出现一些斜线特征。

这些斜线往往代表了电池内部的扩散过程和电池与外部环境的接触电阻。

通过分析这些斜线特征，可以更好地优化电池的设计和材料选择，提高电池的能量密度和循环稳定性。

3. 个人观点和总结通过以上对锂离子电池的二阶等效电路模型和电化学阻抗谱的分析，我对锂离子电池的动态特性和内部结构有了更深入的了解。

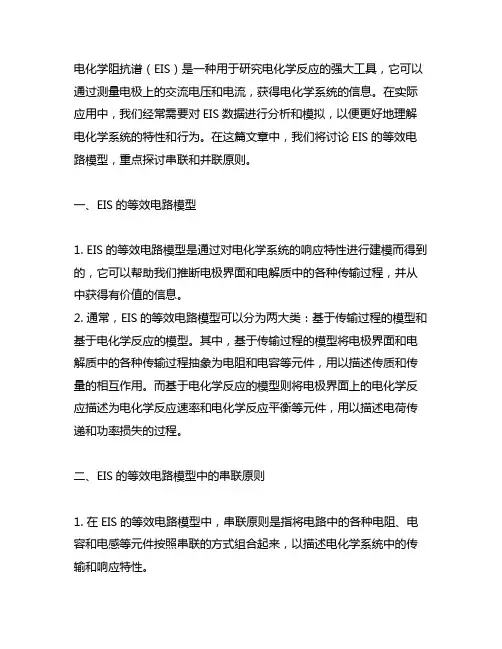

电化学阻抗谱（EIS）是一种用于研究电化学反应的强大工具，它可以通过测量电极上的交流电压和电流，获得电化学系统的信息。

在实际应用中，我们经常需要对EIS数据进行分析和模拟，以便更好地理解电化学系统的特性和行为。

在这篇文章中，我们将讨论EIS的等效电路模型，重点探讨串联和并联原则。

一、EIS的等效电路模型1. EIS的等效电路模型是通过对电化学系统的响应特性进行建模而得到的，它可以帮助我们推断电极界面和电解质中的各种传输过程，并从中获得有价值的信息。

2. 通常，EIS的等效电路模型可以分为两大类：基于传输过程的模型和基于电化学反应的模型。

其中，基于传输过程的模型将电极界面和电解质中的各种传输过程抽象为电阻和电容等元件，用以描述传质和传量的相互作用。

而基于电化学反应的模型则将电极界面上的电化学反应描述为电化学反应速率和电化学反应平衡等元件，用以描述电荷传递和功率损失的过程。

二、EIS的等效电路模型中的串联原则1. 在EIS的等效电路模型中，串联原则是指将电路中的各种电阻、电容和电感等元件按照串联的方式组合起来，以描述电化学系统中的传输和响应特性。

2. 以基于传输过程的模型为例，我们可以将电极界面的传质过程抽象为串联的电阻和电容元件，分别代表电解质的电导和电荷传递的速率；而电解质中的传质过程则可以抽象为另外一组串联的电阻和电容元件，分别代表电解质的电导和传输的速率。

通过串联原则，我们可以组合这些元件，描述电解质中和电极界面的传输过程。

三、EIS的等效电路模型中的并联原则1. 与串联原则相对应的是并联原则，它指的是将电路中的各种元件按照并联的方式组合起来，以描述电化学系统中的并行和响应特性。

2. 以基于电化学反应的模型为例，我们可以将电极界面上的电化学反应速率和电化学反应平衡抽象为并联的电阻和电容元件，分别代表反应速率和反应平衡过程的响应特性。

通过并联原则，我们可以组合这些元件，描述电极界面上的电化学反应过程。

电化学阻抗谱的应用及其解析交流阻抗发式电化学测试技术中一类十分重要的方法，是研究电极过程动力学和表面现象的重要手段。

特别是近年来，由于频率响应分析仪的快速发展,交流阻抗的测试精度越来越高，超低频信号阻抗谱也具有良好的重现性，再加上计算机技术的进步，对阻抗谱解析的自动化程度越来越高，这就使我们能更好的理解电极表面双电层结构，活化钝化膜转换，孔蚀的诱发、发展、终止以及活性物质的吸脱附过程。

1. 阻抗谱中的基本元件交流阻抗谱的解析一般是通过等效电路来进行的，其中基本的元件包括：纯电阻R ，纯电容C ，阻抗值为1/j ωC ，纯电感L ，其阻抗值为j ωL 。

实际测量中，将某一频率为ω的微扰正弦波信号施加到电解池，这是可把双电层看成一个电容，把电极本身、溶液及电极反应所引起的阻力均视为电阻，则等效电路如图1所示。

Element Freedom Value Error Error %Rs Free(+)2000N/A N/ACab Free(+)1E-7N/A N/A Cd Fixed(X)0N/A N/A Zf Fixed(X)0N/A N/ARt Fixed(X)0N/A N/ACd'Fixed(X)0N/A N/AZf'Fixed(X)0N/A N/ARb Free(+)10000N/A N/A Data File:Circuit Model File:C:\Sai_Demo\ZModels\12861 Dummy Cell.mdlMode:Type of Weighting:Data-Modulus图1. 用大面积惰性电极为辅助电极时电解池的等效电路图中A 、B 分别表示电解池的研究电极和辅助电极两端，Ra 、Rb 分别表示电极材料本身的电阻，Cab 表示研究电极与辅助电极之间的电容，Cd 与Cd ’表示研究电极和辅助电极的双电层电容，Zf 与Zf ’表示研究电极与辅助电极的交流阻抗。

Zahner EIS等效电路元件交流阻抗技术（EIS）已经成为现代电化学技术中重要的研究方法。

交流阻抗谱包含了非常丰富的信息，可以准确的表征扩散过程，电容特性等。

在对交流阻抗谱进行分析时，需要建立正确的模型，通过对模型的分析可以拟合出各种条件下电化学过程的行为，从而为产品的研发提供可靠的数据。

这些模型是由等效电路构成，而等效电路是由常用的无源的电学元件（电阻，电容，电感）和分布式的电化学元件（常相位角，Warburg等）通过串联和并联的方式构成，这些元件具有科学上的意义，由它们组成的等效电路就成为分析EIS谱图的理论基础。

下面的表格中罗列了三种常见的无源电学元件：电阻，电感，电容的阻抗表达公式以及在Bode图中阻抗模量和相位的特征曲线及在Nyquist图中实部和虚部的呈现形式。

表中最后加入了电化学元件- Warburg 半无限扩散，作为重要的电化学元件的一个例子。

除上面常用的常用元件外，Zahner EIS等效电路的其他电化学元件罗列如下，并加以简单介绍，这样方便大家在建立模型和进行分析时参考！有限薄层扩散是指滞流层厚度为有限值，在等效电路中有两个参数：W 和K，W 和半无限Warburg 阻抗一样，单位为ΩS -1/2，K 表征的是相对于滞流层厚度的扩散，单位是S -1。

d N=滞流层厚度, D k = 扩散常数有限厚度阻挡层扩散阻抗（也称为Warburg-T 元件），在EIS 等效电路中有两个参数：W 和K，W 和半无限Warburg 阻抗一样，单位为ΩS-1/2，K 表征的是相对于阻挡层距离的扩散，单位是S -1。

ds =阻挡层厚度, Dk = 扩散常数Nernst impedance Nernst 有限厚度薄层扩散阻抗Nyquist 图的高频部分(左侧)表现出和无限扩散的Warburg 一样的特性，是一条斜线。

低频部分(右侧)表现出RC 的半圆弧特性。

Finite Diffusion 有限厚度阻挡层扩散阻抗 Nyquist 图的高频部分(左侧)表现出和无限扩散的Warburg 一样的特性，是一条斜线。

文章标题：探索电化学中的zview阻抗谱分析一、引言在电化学领域，阻抗谱分析作为一种重要的技术手段，广泛应用于电化学传感器、电化学电池、腐蚀研究等领域。

在阻抗谱分析中，zview 软件以其强大的功能和广泛的应用而备受关注。

本文将着重探讨zview阻抗谱分析的基本原理和应用以及相关的半圆和斜线等效电路模型。

二、zview阻抗谱分析的基本原理1. zview软件简介zview是一款专门用于分析阻抗谱的软件，其强大的功能和友好的操作界面使得阻抗谱分析变得更加便捷和高效。

其支持多种阻抗谱数据的处理和分析，包括但不限于交流阻抗谱（AC impedance），扫描电化学阻抗谱（EIS）等。

通过zview软件，用户可以对阻抗谱数据进行拟合、模拟、可视化分析等操作。

2. 阻抗谱分析的基本原理阻抗谱分析是一种通过对待测系统施加交流激励信号，然后测定系统响应进行分析的技术手段。

通过测定系统的阻抗谱，可以了解系统的电化学特性、界面反应动力学等重要信息。

阻抗谱通常表现为由半圆和斜线组成的复杂曲线，因此对于阻抗谱的分析往往需要借助半圆和斜线等效电路来模拟系统的复杂响应。

三、半圆和斜线等效电路模型1. 半圆等效电路模型半圆等效电路模型通常用于模拟电化学电极的交流阻抗特性。

其基本形式为一个并联的RC（电阻-电容）串联与一个电阻，其中并联的RC 模拟了电极表面的双层电容和界面反应的动力学特性。

通过拟合半圆模型可以得到电极的电荷转移电阻和双层电容等重要参数。

2. 斜线等效电路模型斜线等效电路模型通常用于模拟扩散受限的电极系统或者非理想的电极界面特性。

其基本形式为一个电阻和一个电容串联，其中电容模拟了扩散层的影响，而电阻模拟了扩散层和电极之间的传输特性。

通过拟合斜线模型可以得到系统的扩散系数、传输系数等重要参数。

四、zview阻抗谱分析的应用1. 电化学传感器研究在电化学传感器研究中，zview软件可以用于对传感器的阻抗谱进行分析，以了解传感器与待测物质之间的界面反应动力学特性。

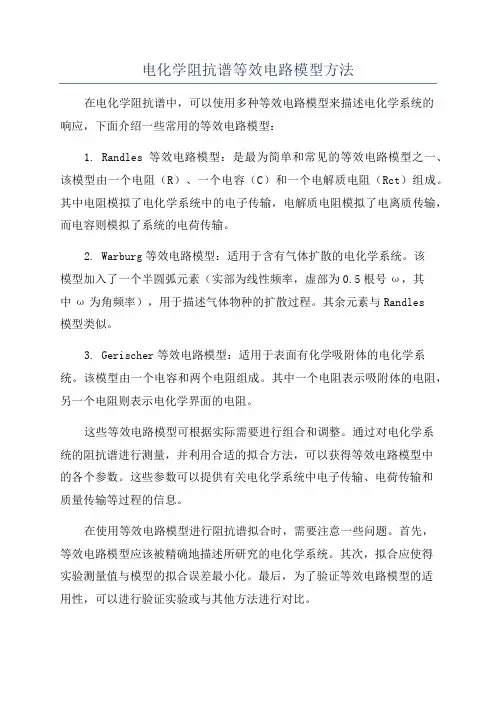

电化学阻抗谱等效电路模型方法在电化学阻抗谱中，可以使用多种等效电路模型来描述电化学系统的响应，下面介绍一些常用的等效电路模型：1. Randles等效电路模型：是最为简单和常见的等效电路模型之一、该模型由一个电阻（R）、一个电容（C）和一个电解质电阻（Rct）组成。

其中电阻模拟了电化学系统中的电子传输，电解质电阻模拟了电离质传输，而电容则模拟了系统的电荷传输。

2. Warburg等效电路模型：适用于含有气体扩散的电化学系统。

该模型加入了一个半圆弧元素（实部为线性频率，虚部为0.5根号ω，其中ω为角频率），用于描述气体物种的扩散过程。

其余元素与Randles模型类似。

3. Gerischer等效电路模型：适用于表面有化学吸附体的电化学系统。

该模型由一个电容和两个电阻组成。

其中一个电阻表示吸附体的电阻，另一个电阻则表示电化学界面的电阻。

这些等效电路模型可根据实际需要进行组合和调整。

通过对电化学系统的阻抗谱进行测量，并利用合适的拟合方法，可以获得等效电路模型中的各个参数。

这些参数可以提供有关电化学系统中电子传输、电荷传输和质量传输等过程的信息。

在使用等效电路模型进行阻抗谱拟合时，需要注意一些问题。

首先，等效电路模型应该被精确地描述所研究的电化学系统。

其次，拟合应使得实验测量值与模型的拟合误差最小化。

最后，为了验证等效电路模型的适用性，可以进行验证实验或与其他方法进行对比。

总而言之，电化学阻抗谱等效电路模型方法是一种有效地研究电化学界面反应的方法。

通过建立适当的模型，并通过拟合实验数据，可以获得关于电化学系统中各种传输过程的信息。

这些信息对于优化电化学过程、设计更高效的电化学器件以及深入理解电化学界面反应机理具有重要意义。

阻抗谱等效电路cpe单位sn
阻抗谱是一种用来描述电化学系统行为的工具，它在电化学和材料科学领域有着广泛的应用。

阻抗谱可以通过测量电化学系统对交流电压的响应来获得，通常以频率为变量。

等效电路是指用电路元件来模拟复杂系统的电学特性，以便更好地理解和分析系统的行为。

CPE代表复数常数元件（Constant Phase Element），它是一种用来描述非理想电容或非理想电化学界面的电学元件。

在阻抗谱中，CPE通常用来模拟非理想的电化学界面或材料特性。

在阻抗谱中，CPE的单位通常以s^n的形式表示，其中s是频率的复数表示，n是CPE的指数。

指数n通常是介于0和1之间的实数，它描述了CPE元件的非理想特性。

当n=1时，CPE退化为理想电容；当n=0时，CPE退化为电阻；而在0和1之间的取值则表示了介于电容和电阻之间的非理想特性。

从电化学角度来看，阻抗谱中的CPE单位s^n反映了电化学界面的非理想特性，例如电极表面的粗糙度、孔隙结构或者电荷转移过程的非均匀性。

这些非理想特性对于电化学反应的动力学过程有着重要的影响，因此通过阻抗谱和CPE模型可以更好地理解和描述电化学界面的特性。

此外，从材料科学的角度来看，阻抗谱中CPE单位s^n的表达
形式也可以用来描述复杂材料的电学特性。

例如，对于具有孔隙结
构或非均匀性分布的材料，CPE模型可以更准确地描述其电学响应，从而帮助研究人员更好地理解材料的性能和行为。

总的来说，阻抗谱中CPE单位s^n的表达形式是一种重要的工具，它可以从电化学和材料科学的角度帮助我们更好地理解复杂系
统的电学特性，从而推动相关领域的研究和应用。

燃料电池电化学阻抗谱等效电路拟合燃料电池是一种高效、清洁的能源转换设备，广泛应用于汽车、船舶和工业生产等领域。

在燃料电池的工作过程中，电化学阻抗谱是一个重要的评价手段。

通过等效电路模型对阻抗谱进行拟合，可以更好地理解燃料电池的电化学过程，为优化设计和控制提供重要参考。

本文将从深度和广度两个维度，探讨燃料电池电化学阻抗谱等效电路拟合的相关内容。

一、概述燃料电池电化学阻抗谱是通过在不同频率下测量燃料电池的电极电压响应，并将其转化为复阻抗的图谱。

通过分析电化学阻抗谱，可以获取电池内部材料和结构的电学特性。

等效电路模型是用电学元件代替实际的电化学系统，以模拟其等效电路行为的方法。

通过等效电路模型对阻抗谱进行拟合，可以得到电化学过程的详细参数，如电极电荷转移阻抗、扩散阻抗和极化阻抗等，从而深入理解电池的工作机理。

二、等效电路模型燃料电池的电化学阻抗谱可以用等效电路模型来描述。

在最简单的情况下，可以采用Randles等效电路模型，该模型包括了电解质电阻、电极电荷传输电阻和双极极化电阻。

随着理论研究和实验技术的发展，还出现了更加复杂的等效电路模型，如Warburg元件、拟复形式等。

不同的等效电路模型适用于不同的燃料电池工况和结构，可以更准确地反映电化学过程的特性。

三、电化学阻抗谱的拟合方法对于燃料电池电化学阻抗谱的拟合，常见的方法包括拟合耦合法、最小二乘法、频域法和时域法等。

拟合耦合法将等效电路模型与实测阻抗谱直接耦合，在频域和时域进行迭代优化，逐步优化得到最佳的拟合结果。

最小二乘法则是通过最小化实测阻抗谱与等效电路模型计算的阻抗谱之间的误差来确定模型参数。

频域法和时域法则是通过快速傅立叶变换或卷积积分来处理复杂的阻抗谱数据，然后进行模型拟合。

这些方法各有特点，可以根据实际需求进行选择。

四、个人观点和理解作为我的文章写手，我对燃料电池电化学阻抗谱等效电路拟合有着深刻的理解。

在实际撰写文章的过程中，我深入了解并研究了燃料电池的工作原理和电化学过程，结合实际案例进行了详细分析和讨论。
