智能张拉数控压浆施工工艺张拉压浆作业指导书工程概况：本标段共有25米箱梁56片，均为K255+522北汪分离立交构件，13米T 梁168片，分属3个一等通道3个管线交叉。
一、 后张法预应力张拉预制梁板混凝土强度达到设计强度的100%，且龄期不小于7天时可进行张拉预应力钢束，根据图纸要求锚下控制应力25米箱梁为0.75fpk ，13米T 梁为0.72fpk 。

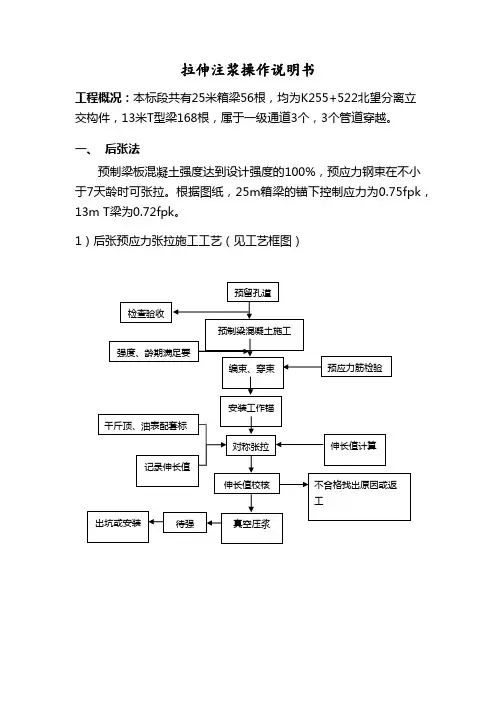

1）后张法预应力张拉的施工工序（见工序框图）预留检查预制梁混凝土施工 强度、龄期编束、穿束 预应力安装工作锚 千斤顶、油对称伸长值计算 记录伸长值 不合格找出原因或返工 伸长值真空压浆 待出坑或安装后张法预应力施工工序框图2）后张法预应力张拉施工要点（1）孔道预留采用设计规定的材料和方式,拆模后及时用胶带等将锚垫板口有效封闭。
（2）穿束前检查锚垫板和孔道，保证锚垫板位置准确，孔道内畅通，无积水和杂物。
锚下螺旋钢筋采用直径不小于12mm的HPB钢筋，圈数不应少于6圈。
（3）穿束采用人工穿束，穿束前进行编束、编号，采取整束穿束，穿束过程中防止污染，不让钢绞线在地面拖动。
穿束后尽早进行张拉。
预应力混凝土后张梁板在混凝土浇筑之前不得穿束，混凝土浇筑前应在管道内穿硬塑料管，硬塑料管的直径宜小于管道直径1cm。
（4）张拉施工时，严格控制混凝土强度与弹性模量。
锚垫板下及周边混凝土须密实。
宜采用与构件混凝土同条件下养生的混凝土试件进行控制，回弹仪回弹强度值可作为参考。
（5）张拉前对不同类型的孔道进行至少一个孔道的摩阻测试。
根据测试结果对设计张拉控制应力进行修正。
（6）安装智能千斤顶，要保证千斤顶、工作锚、锚垫板三者同心，具与锚垫板垂直。
锚垫板的安装位置必须准确，工作锚必须进槽。
要经常检查工具锚、夹片，防止滑丝。
（7）张拉过程①张拉程序采用智能张拉设备进行张拉作业，对操作人员进行专门培训，确保熟练操作智能张拉设备，具备处理张拉过程中出现问题的能力。
预应力钢绞线张拉顺序严格按照图纸要求进行张拉，千斤顶张拉作用线与预应力钢绞线的轴线重合一致，垂直于锚垫板。
I 、钢绞线的张拉程序如下：0→10%σk →20%σk →100σk (持荷5分钟) →锚固。
25米箱梁钢束张拉顺序第一步：先对称张拉N1钢束至100%的控制张拉应力。
第二步：对称张拉N3钢束至100%的控制张拉应力。
第三步：再将N2钢束对称张拉至100%的控制张拉应力。
第四步：最后对称张拉N4钢束至100%的控制张拉应力。
13米T梁钢束张拉顺序第一步：先对称张拉N1钢束至100%的控制张拉应力。
第二步：对称张拉N2钢束至100%的控制张拉应力。
②实际伸长值按以下公式计算：△L=△L1+△L2(mm)△L1=100%的伸长值-10%的伸长值（mm）△L2=20%的伸长值-10%的伸长值（mm）③张拉的操作步骤两人配备一套智能张拉设备，一人负责操作电脑，一人负责照看张拉现场，张拉按设计要求的顺序进行，并保证对称张拉。
第一步：安装锚具，将锚具套在钢丝束上，使分布均匀。
第二步：将清洗过的夹片，按顺序依次嵌入锚孔钢丝周围，夹片嵌入后，人工用专用的工具钢管轻轻敲击，使其夹紧预应力钢丝，夹片外露长度要整齐一致。
第三步：安装智能千斤顶，将千斤顶套入钢丝束，连接智能张拉仪，确保千斤顶大缸进油顺畅。
第四步：在智能控制设备中设置好梁号、孔道号、千斤顶编号、回归方程、设计张拉控制力值、钢绞线的理论伸长量、加载速率、停顿点、持荷时间等张拉要素。
准备就绪开始张拉。
张拉过程数据显示示意第五步：注意显示器，张拉到钢丝束的控制应力时，保证持荷5min。
计算出钢丝束的实测伸长量并与理论值比较，如果超过±6%应停止张拉分析原因。
第六步：控制设备，使张拉油缸缓慢回油，夹片将自动锚固钢铰线，如果发生断丝滑丝，则应割断整束钢丝线，穿束重拉。
第七步：张拉完成，打印、分析智能张拉数据，拆除千斤顶。
（8）按照设计的张拉顺序采用两段对称张拉。
在张拉施工中，张拉速率应控制在张拉控制力的10%-15%/min，并应匀速加压，为确保多点张拉的同步性，可增加几个停顿点。
张拉过程中，密切监控智能张拉设备工作过程，确保两侧的千斤顶出顶长度均匀和张拉速率基本相同。
同时注意梁体的变化，特别是预拱度，防止梁端摩阻力过大而损伤梁体。
密切监控张拉设备，控制张拉施工过程同步性（钢绞线对称张拉同步性、张拉过程同步性、张拉停顿点同步性），切实控制有效预应力大小和同断面不均匀度。
由于采用智能控制系统进行张拉，可以排除人为、环境因素影响，实现张拉停顿点、停顿时间、加载速率的同步性。
由计算机完成张拉、停顿、持荷等命令的下达。
（9）在钢绞线表面做好记号，检查张拉后是否有滑丝现象。
（10）钢绞线在张拉控制预应力达到稳定后方可锚固。
在张拉锚固过程中或锚固完成以后，不得大力敲击或震动。
夹片式锚具锚固后夹片顶面保证平齐，其相互间距的错位控制在2mm以内，且露出锚具外的长度不大于4mm。
锚固完毕经检验合格后方可切除端头多余的钢绞线，切割采用砂轮锯或无齿锯切割，且不得损伤锚具；杜绝采用电弧切割。
（11）切割后钢绞线的外露长度不小于30mm，且不应小于1.5钢绞线直径。
（12）张拉完成后，在48小时内完成孔道压浆。
否则应采取措施，确保钢绞线不出现锈蚀。
（13）张拉锚固后需要放松预应力时，做到以下几点：a.对于夹片式锚具可采用专用放松装置将锚具松开。
b.严禁在预应力筋存在拉力的状态下直接将锚具卸去。
c.对于需再次锚固的预应力筋，严禁有夹痕的部分进入受力段。
二、孔道压浆采用智能压浆设备进行孔道压浆，施工前对操作人员进行培训，确保其熟练操作设备。
智能压浆系统工作流程及技术特点：（1）精确调节和保持灌浆压力，自动实测管道压力损失，以出浆口满足规范最低压力值来设置灌浆压力值，保证沿途压力损失后管道内仍满足规范要求的最低压力值。
（2）按施工配合比数量自动加水，准确控制加水量，从而保证水胶比符合要求。
（2011版桥涵施工技术规范7.9.3条规定“浆液水胶比宜为0.26～0.28 ）（3）管道内浆液从出浆口导流至储浆桶，再从进浆口泵入管道，形成大循环回路，浆液在管道内持续循环，通过调整压力和流量，将管道内空气通过出浆口和钢绞线丝间空隙完全排出，还可带出孔道内残留杂质。
（4）智能压浆设备可双孔同时压浆，从位置较低的一孔压入，从位置较高的一孔压出回流至储浆桶，节约劳动力。
（5）灌浆过程由计算机程序控制，不受人为因素影响，准确计量加水量，实时监测灌浆压力、稳压时间、浆液温度、环境温度各个指标，自动记录，并打印报表。
（6）高速制浆机、储浆桶、进浆测控仪、返浆测控仪、压浆泵集成于一体，现场使用时须提前将进浆管、返浆管与预应力管道对接。
压浆过程要点（1）压浆前首先检查管道, 保证管道内清洁通畅。
（2）孔道压浆确保可连续作业，采用智能压浆能使浆液持续进出循环，排空空气；压力控制，流量校核，保证压入管道内浆液的充盈度；实时检测浆液水胶比是否符合要求。
在施工前，应对智能压浆工艺进行必要的试验。
（3）压浆前对锚具进行认真封堵，以提高孔道内的真空度。
（4）预应力孔道压浆采用高性能灌浆材料。
a. 外加剂要与水泥具有良好的相容性。
b.膨胀剂宜采用钙矾石系列或复合型膨胀剂，不得采用铝粉为膨胀源的膨胀剂或总碱量0.75%以上的高碱膨胀剂。
c控制水胶比、流动度、泌水率及自由膨胀率等浆液性能指标。
(6)按要求控制浆液搅拌机的各项性能指标。
临时存储浆液的储存罐也需要搅拌，且设置网格尺寸不大于3mm的过滤筛。
浆液拌制完成至压入孔道的延续时间不超过40分钟。
（8）压浆时，对曲线孔道和竖向孔道从最低点压入；对结构或构件中上下分层设置的孔道，先下后上顺序压浆。
同一管道的压浆要连续进行，一次完成；智能压浆系统可以同时对两个孔道进行压浆，同一构件的压浆要在5小时内全部完成。
正弯矩孔道压浆浆液流动示意(9)压浆过程及压浆结束后48小时内，结构或构件混凝土的温度及环境温度不得低于5℃，否则应采取保温措施，并按冬期施工的要求处理，但浆液中不得掺用防冻剂。
当环境温度高于35℃时，压浆宜在夜间进行。
(10)压浆后及时抽查压浆的密实情况，如有不实及时进行补压浆处理。
(11)压浆后及时进行养生。
未压浆或水泥净浆强度未达到规定强度时不得移梁。
后张法孔道压浆浆液性能指标项目性能指标水胶比0.26~0.28凝结时间（h）初凝≥5 终凝≤24流动度（25℃）（s）初始流动度10~17 30min流动度10~20 60min流动度10~25泌水率（%）24h自由泌水率0 3h钢丝间泌水率0压力泌水率（%）0.22MPa（孔道垂直高度≤1.8m时）≤2.00.36MPa（孔道垂直高度＞1.8m时）自由膨胀率（%）3h 0~224h 0~3充盈度合格抗压强度（MPa）3d ≥20 7d ≥40 28d ≥50抗折强度（MPa）3d ≥5 7d ≥6 28d ≥10三、封锚作业a.锚头封堵可采用水泥砂浆材料，但是压浆时，必须保证砂浆强度满足压浆需要，也可使用真空帽的方式或原子灰密封。
封堵前必须对锚头用防锈漆涂刷防锈处理，并将锚头杂物清理干净。
b.端梁封锚应在吊装前完成。
封锚时，必须采用定型钢模板支设，并加强混凝土振捣。
封锚时，严格控制梁板长度，确保伸缩缝宽度。
端梁伸缩缝预埋钢筋位置、高度、角度要符合设计要求，保证伸缩缝与预埋钢筋良好连接；模板支设牢固、不变形、不跑模；否则，必须返工处理。
封锚混凝土的强度应符合设计要求。
四、注意事项①预应力管道的安装（1）预应力管道宜采用波纹状高密度聚乙烯塑料管，在安装前应通过检查，确保不变形、不渗漏；搬用过程中采用非金属绳捆扎，或采用专用框架装载，不得抛摔或在地面上随意拖拉。
（2）按照本项目《工地建设标准化》要求，在库内存放，并且要远离热源及可能遭受各种腐蚀性气体、介质影响的地方，存放时间不宜超过6个月。
管道安装后要线形顺畅，坐标正确，定位筋固定牢固，浇筑混凝土期间不产生位移。
（3）尽量减少波纹管接头，接头要采用密封处理措施，保证接头牢固、密闭。
管道的连接采用大一级直径的同类管道做接头，接头长度为被连接管道直径的5-7倍，用专用焊接机进行热熔焊接或具有密封性能的塑料结构连接器连接，保证接缝紧密不渗浆。
连接时不能使接头处产生角度变化及在混凝土浇筑期间发生管道的转动或移位。
②锚具、夹片、连接器安装（1）出厂时附带本批产品的产品质量保证书、产品技术手册、各项技术指标的试验报告及出厂检验证书。
（2）安装前要擦拭干净。
（3）锚具、连接器和孔道三者要同心。
铺垫板要与端头钢模板栓接牢固，定位准确，定位型脚垫保证密贴不漏浆；螺旋筋必须紧贴锚垫板，连接牢固并与管道同心。
（4）负弯矩区齿板处要采用厚度不小于10mm的定型钢模板，固定在牢固的钢横撑上，铺垫板与定型钢模板栓接牢固，加强振捣保证负弯矩混凝土的密实。
