机床夹具设计的基本步骤

机床夹具设计步骤和实例机床夹具是用于在机床上夹持工件或刀具的装置，用于保持工件的位置稳定，使其能够被加工。

机床夹具设计的步骤主要包括需求分析、夹具类型选择、夹具基础结构设计、夹具强度计算、夹具定位系统设计、夹具操作系统设计、夹具零件设计和夹具组装等。

以下为机床夹具设计步骤和一个实例：步骤1：需求分析首先，需要了解加工工件的要求和工艺流程。

通过与工艺人员或工程师的交流，了解工件的形状、材料、尺寸等特性，以及工件的精度要求、加工工艺和工时要求等。

根据需求分析，明确夹具的基本功能、定位方式和操作方式。

步骤2：夹具类型选择根据加工工件的特性和加工工艺的要求，通过参考手册或专业书籍选择合适的夹具类型。

常见的夹具类型包括平板夹具、顶升夹具、转角夹具、滑块夹具、气垫夹具等。

根据不同的工件形状和加工要求，选择适合的夹具类型。

步骤3：夹具基础结构设计根据工件的形状和夹持要求，设计夹具的基础结构。

夹具的基础结构通常由夹紧装置、支撑装置和定位装置组成。

夹紧装置主要用于夹持工件，支撑装置用于保持工件的平衡和稳定，定位装置用于确保工件的位置准确。

步骤4：夹具强度计算根据夹具类型和加工工件的特性，计算夹具的强度。

夹具的强度计算包括静态强度和动态强度两个方面。

静态强度主要考虑夹具在夹持工件时的受力情况，包括切削力、惯性力等；动态强度主要考虑夹具在工件加工过程中的振动和冲击力，保证夹具结构能够承受夹持工件时的各种力。

步骤5：夹具定位系统设计根据工件的定位要求，设计夹具的定位系统。

夹具的定位系统应能够满足工件的精度要求，并确保工件的位置准确。

定位系统常采用定位销、定位块等形式，根据工件的形状和加工特点选择合适的定位方式。

步骤6：夹具操作系统设计根据夹具的使用要求，设计夹具的操作系统。

夹具的操作系统主要包括夹紧装置的控制方式和操作机构的设计。

根据夹紧力的大小和控制精度的要求，选择合适的液压夹紧系统或气动夹紧系统。

步骤7：夹具零件设计根据夹具的基础结构、定位系统和操作系统的设计要求，设计夹具的各个零件。

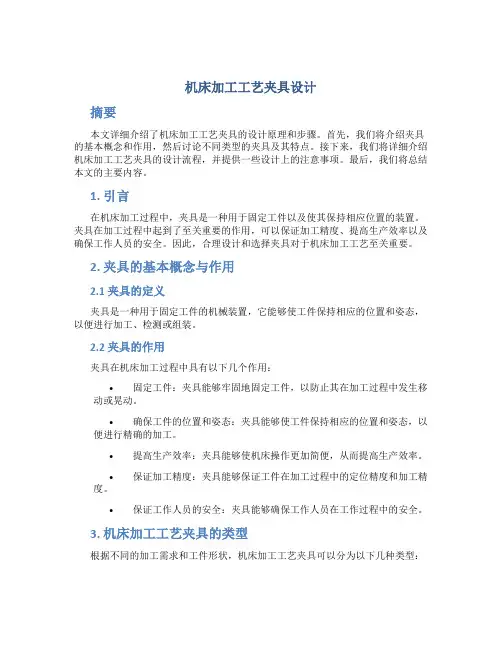

机床加工工艺夹具设计摘要本文详细介绍了机床加工工艺夹具的设计原理和步骤。

首先，我们将介绍夹具的基本概念和作用，然后讨论不同类型的夹具及其特点。

接下来，我们将详细介绍机床加工工艺夹具的设计流程，并提供一些设计上的注意事项。

最后，我们将总结本文的主要内容。

1. 引言在机床加工过程中，夹具是一种用于固定工件以及使其保持相应位置的装置。

夹具在加工过程中起到了至关重要的作用，可以保证加工精度、提高生产效率以及确保工作人员的安全。

因此，合理设计和选择夹具对于机床加工工艺至关重要。

2. 夹具的基本概念与作用2.1 夹具的定义夹具是一种用于固定工件的机械装置，它能够使工件保持相应的位置和姿态，以便进行加工、检测或组装。

2.2 夹具的作用夹具在机床加工过程中具有以下几个作用：•固定工件：夹具能够牢固地固定工件，以防止其在加工过程中发生移动或晃动。

•确保工件的位置和姿态：夹具能够使工件保持相应的位置和姿态，以便进行精确的加工。

•提高生产效率：夹具能够使机床操作更加简便，从而提高生产效率。

•保证加工精度：夹具能够保证工件在加工过程中的定位精度和加工精度。

•保证工作人员的安全：夹具能够确保工作人员在工作过程中的安全。

3. 机床加工工艺夹具的类型根据不同的加工需求和工件形状，机床加工工艺夹具可以分为以下几种类型：3.1 通用夹具通用夹具是一种常用的夹具类型，适用于多种工件的加工。

它具有结构简单、易于操作的特点，但其适用范围较窄。

3.2 定制夹具定制夹具是根据具体工件的形状和加工需求进行设计和制造的。

由于定制夹具与特定工件相匹配，因此能够提供更好的固定效果和加工精度。

3.3 自动化夹具自动化夹具是带有自动控制功能的夹具，可以实现自动装卸工件、自动定位和自动调整。

它能够提高生产效率，减少人工干预，并实现加工过程的自动化控制。

4. 机床加工工艺夹具的设计流程机床加工工艺夹具的设计流程可以分为以下几个步骤：4.1 确定加工要求在进行夹具设计之前，首先需要明确加工要求。

机床夹具的设计步骤一、夹具的设计步骤1．设计准备工作——研究原始资料，明确设计要求和生产条件（1）生产纲领（生产类型）——了解生产批量和对夹具的需用情况；（2）零件图及工序图——了解工件情况、工序要求和加工状态；（3）零件的工艺规程——了解所用机床、刀具等的情况；（4）夹具制造能力——了解夹具制造车间的生产条件和技术现状（5）典型夹具结构及标准——同类型产品的夹具结构、有关夹具标准。

2．确定夹具的结构方案（总体方案）主要包括：（1）确定工件的定位方案，设计定位装置。

根据六点定位原理，确定工件的定位方式，选择和设计定位元件，计算定位误差。

（2）确定工件的夹紧方案，设计夹紧装置。

确定夹紧力、夹紧机构及动力装置。

（3）确定对刀或导向方案，设计对刀或导向装置。

对刀块或钻套、镗套等的设计。

（4）确定其它元件或装置的结构形式。

定位键、分度装置、连接元件等。

（5）协调各装置、元件的布局，确定夹具在机床上的安装方式以及夹具体的结构型式。

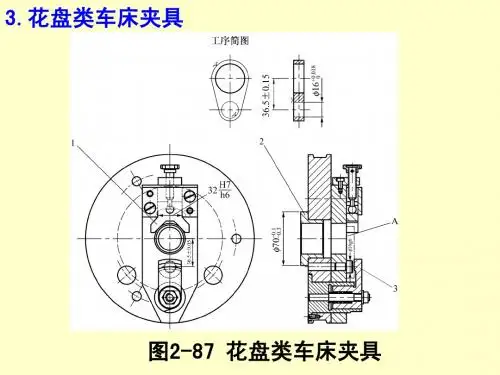

3．绘制夹具装配图按照国家制图标准绘制，应清楚表达出夹具的结构及各装置、元件之间的位置关系。

主视图应取操作者实际工作时的位置。

具体方法和步骤如下：（1）在装配图上，工件看作透明体，用双点划线将工件的外形轮廓、定位基面、夹紧表面及加工表面绘制在各个视图的合适位置上。

（2）依次绘出定位元件或装置、夹紧元件或装置、对刀或导向元件、其它元件、夹具体及连接元件。

（3）标注必要的尺寸、公差和技术要求。

（4）编制夹具明细表及标题栏。

图5-69 实例4．绘制夹具零件图。

画出夹具中非标零件图，并按夹具装配图的要求确定零件的尺寸、公差及技术要求。

——尺寸及公差、形位公差、表面粗糙度等标注要完整、正确。

二、夹具精度校核使用专用夹具加工工件时，影响加工精度的误差因素主要有三个方面：①工件在夹具中的安装误差，包括定位误差、夹紧误差（工件及夹具的夹紧变形）、夹具制造误差、导向误差等；②对定误差，即夹具在机床上的安装误差；③加工过程误差，与切削过程有关的误差。

以下为工装夹具设计的一般步骤，一起来看看吧。

1、分析构件设计图纸，确定构件的装配方案。

2、在进行分析的基础上，提出夹具设计任务是。

设计任务书一般应包括工件图号、工件简图、夹具功能和用途、工件生产批量、对夹具的精度要求以及对夹具的结构形式提出参考性建议等。

3、设计人员根据任务书的要求，构思夹具的结构方案，并绘制草图，这是设计人员的重要步骤，包括以下几个任务。

①选择夹具的设计基准。

②设计各零件的定位方式及夹紧方法。

③夹具主体设计。

④完成设计草图。

4、绘制夹具工作总图。

绘制总图时应注意以下几点。

①主视图应尽量选择操作者正面相对的位置。

②应标注出装配尺寸、配合尺寸、外形尺寸还有安装尺寸。

③编写技术条件，包括制造、装配要求，调整、检验方法，夹具的使用方法及注意事项。

⑤审核。

由技术主管领导审核批准。

⑥绘制零件工作图。

⑦编写设计说明书。

说明书一般包括以下几个方面。

a、目录b、夹具设计任务书c、产品要求分析d、夹具设计技术条件e、夹具设计基准的确定f、夹具设计方案分析g、夹具技术经济分析h、夹具使用说明书夹具设计的要求方法和步骤：一、夹具设计的要求夹具设计时，应满足以下主要要求：1.夹具应满足零件加工工序的精度要求。

特别对于精加玉工序，应适当提高夹具的精度，以保证工件的尺寸公差和形状位置公差等。

2.夹具应达到加工生产率的要求。

特别对于大批量生产中使用的夹具，应设法缩短加工的基本时间和辅助时间。

3.夹具的操作要方便、安全。

按不同的加工方法，可设置必要的防护装置、挡屑板以及各种安全器具。

4.能保证夹具一定的使用寿命和较低的夹具制造成本。

夹具元件的材料选择将直接影响夹具的使用寿命。

因此，定位元件以及主要元件宜采用力学性能较好的材料。

夹具的低成本设计，目前在世界各国都已相当重视。

为此，夹具的复杂程度应与工件的生产批量相适应。

在大批量生产中，宜采用如气压、液压等高效夹紧装置；而小批量生产中，则宜采用较简单的夹具结构。

5.要适当提高夹具元件的通用化和标准化程度。

一、机床夹具设计要求1．保证工件加工的各项技术要求要求正确确定定位方案、夹紧方案，正确确定刀具的导向方式，合理制定夹具的技术要求，必要时要进行误差分析与计算。

2．具有较高的生产效率和较低的制造成本为提高生产效率，应尽量采用多件夹紧、联动夹紧等高效夹具，但结构应尽量简单，造价要低廉。

3．尽量选用标准化零部件尽量选用标准夹具元件和标准件，这样可以缩短夹具的设计制造周期，提高夹具设计质量和降低夹具制造成本。

4．夹具操作方便安全、省力为便于操作，操作手柄一般应放在右边或前面；为便于夹紧工件，操纵夹紧件的手柄或扳手在操作范围内应有足够的活动空间；为减轻工人劳动强度，在条件允许的情况下，应尽量采用气动、液压等机械化夹紧装置。

5．夹具应具有良好的结构工艺性所设计的夹具应便于制造、检验、装配、调整和维修。

二、机床夹具设计的内容及步骤1．明确设计要求，收集和研究有关资料在接到夹具设计任务书后，首先要仔细阅读加工件的零件图和与之有关的部件装配图，了解零件的作用、结构特点和技术要求；其次，要认真研究加工件的工艺规程，充分了解本工序的加工内容和加工要求，了解本工序使用的机床和刀具，研究分析夹具设计任务书上所选用的定位基准和工序尺寸。

2．确定夹具的结构方案1）确定定位方案，选择定位元件，计算定位误差。

2）确定对刀或导向方式，选择对刀块或导向元件。

3）确定夹紧方案，选择夹紧机构。

4）确定夹具其他组成部分的结构形式，例如分度装置、夹具和机床的连接方式等。

5）确定夹具体的形式和夹具的总体结构。

在确定夹具结构方案的过程中，应提出几种不同的方案进行比较分析，选取其中最为合理的结构方案。

3．绘制夹具的装配草图和装配图夹具总图绘制比例除特殊情况外，一般均应按1：1绘制，以使所设计夹具有良好的直观性。

总图上的主视图，应尽量选取与操作者正对的位置。

绘制夹具装配图可按如下顺序进行：用双点划线画出工件的外形轮廓和定位面、加工面；画出定位元件和导向元件；按夹紧状态画出夹紧装置；画出其他元件或机构；最后画出夹具体，把上述各组成部分联结成一体，形成完整的夹具。

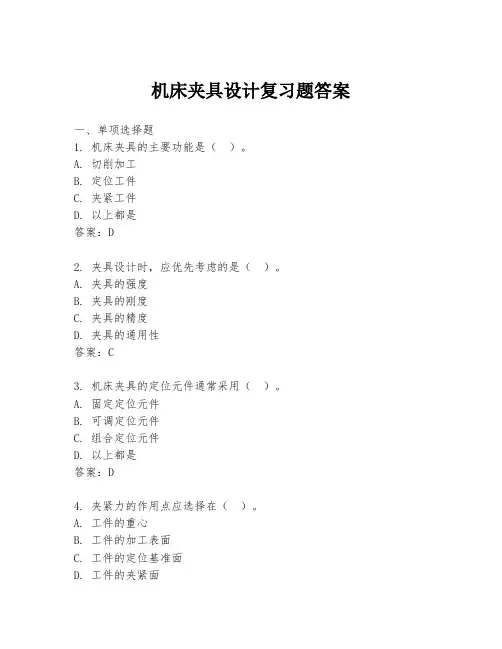

机床夹具设计复习题答案一、单项选择题1. 机床夹具的主要功能是（）。

A. 切削加工B. 定位工件C. 夹紧工件D. 以上都是答案：D2. 夹具设计时，应优先考虑的是（）。

A. 夹具的强度B. 夹具的刚度C. 夹具的精度D. 夹具的通用性答案：C3. 机床夹具的定位元件通常采用（）。

A. 固定定位元件B. 可调定位元件C. 组合定位元件D. 以上都是答案：D4. 夹紧力的作用点应选择在（）。

A. 工件的重心B. 工件的加工表面C. 工件的定位基准面D. 工件的夹紧面答案：C5. 夹具设计中，夹紧机构的设计原则是（）。

A. 夹紧力足够大B. 夹紧力分布均匀C. 夹紧操作简便D. 以上都是答案：D二、多项选择题1. 机床夹具的组成通常包括（）。

A. 定位元件B. 夹紧元件C. 支撑元件D. 连接元件E. 辅助元件答案：ABCDE2. 夹具设计时，需要考虑的因素包括（）。

A. 工件的加工精度要求B. 工件的加工效率C. 工件的装卸方便性D. 夹具的成本E. 夹具的使用寿命答案：ABCDE3. 机床夹具的定位方式主要有（）。

A. 完全定位B. 不完全定位C. 过定位D. 浮动定位E. 弹性定位答案：ABDE三、判断题1. 机床夹具设计时，夹紧力越大，工件的加工精度越高。

（）答案：错误2. 机床夹具设计中，定位元件的数量越多，定位精度越高。

（）答案：错误3. 夹紧机构的设计应保证夹紧力的均匀分布，以避免工件变形。

（）答案：正确四、简答题1. 简述机床夹具设计的基本步骤。

答案：机床夹具设计的基本步骤包括：确定工件的加工要求，选择合适的定位方式，设计定位元件，设计夹紧机构，考虑工件的装卸方便性，以及进行夹具的强度和刚度校核。

2. 机床夹具设计中，如何保证工件的加工精度？答案：保证工件的加工精度，需要合理选择定位方式，设计高精度的定位元件，确保夹紧机构的稳定性和可靠性，以及进行夹具的精度校核和调整。
