6.1基本运算电路

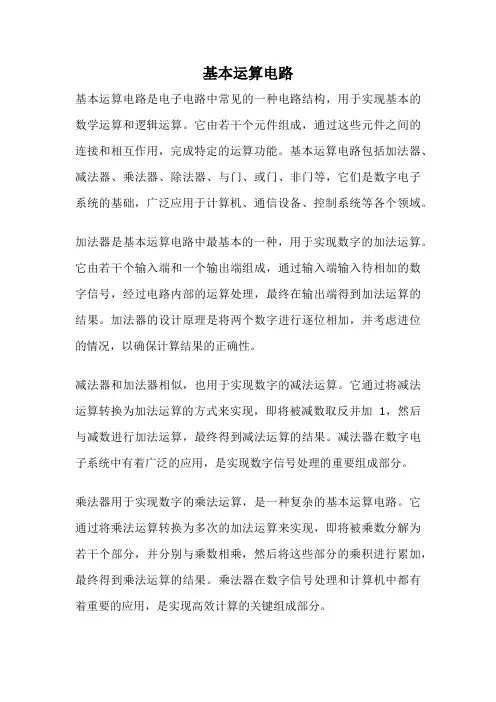

基本运算电路基本运算电路是电子电路中常见的一种电路结构，用于实现基本的数学运算和逻辑运算。

它由若干个元件组成，通过这些元件之间的连接和相互作用，完成特定的运算功能。

基本运算电路包括加法器、减法器、乘法器、除法器、与门、或门、非门等，它们是数字电子系统的基础，广泛应用于计算机、通信设备、控制系统等各个领域。

加法器是基本运算电路中最基本的一种，用于实现数字的加法运算。

它由若干个输入端和一个输出端组成，通过输入端输入待相加的数字信号，经过电路内部的运算处理，最终在输出端得到加法运算的结果。

加法器的设计原理是将两个数字进行逐位相加，并考虑进位的情况，以确保计算结果的正确性。

减法器和加法器相似，也用于实现数字的减法运算。

它通过将减法运算转换为加法运算的方式来实现，即将被减数取反并加1，然后与减数进行加法运算，最终得到减法运算的结果。

减法器在数字电子系统中有着广泛的应用，是实现数字信号处理的重要组成部分。

乘法器用于实现数字的乘法运算，是一种复杂的基本运算电路。

它通过将乘法运算转换为多次的加法运算来实现，即将被乘数分解为若干个部分，并分别与乘数相乘，然后将这些部分的乘积进行累加，最终得到乘法运算的结果。

乘法器在数字信号处理和计算机中都有着重要的应用，是实现高效计算的关键组成部分。

除法器用于实现数字的除法运算，是基本运算电路中最复杂的一种。

它通过多次的减法运算和比较来实现，即将被除数循环减去除数，直到被除数小于除数为止，然后统计减法的次数，最终得到除法运算的商和余数。

除法器在数字信号处理和通信系统中有着重要的应用，是实现高精度计算的关键组成部分。

与门、或门、非门是基本的逻辑运算电路，用于实现逻辑运算和判断。

与门用于实现逻辑与运算，即只有当所有输入信号均为高电平时，输出信号才为高电平；或门用于实现逻辑或运算，即只要有一个输入信号为高电平，输出信号就为高电平；非门用于实现逻辑非运算，即对输入信号取反，输出信号与输入信号相反。

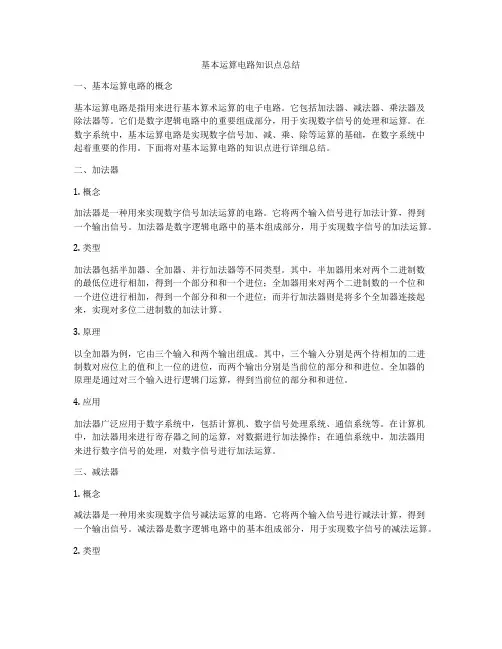

基本运算电路知识点总结一、基本运算电路的概念基本运算电路是指用来进行基本算术运算的电子电路。

它包括加法器、减法器、乘法器及除法器等。

它们是数字逻辑电路中的重要组成部分，用于实现数字信号的处理和运算。

在数字系统中，基本运算电路是实现数字信号加、减、乘、除等运算的基础，在数字系统中起着重要的作用。

下面将对基本运算电路的知识点进行详细总结。

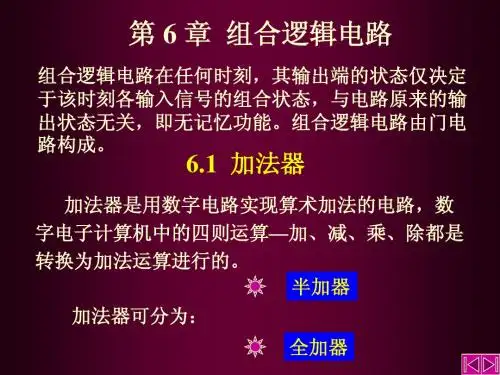

二、加法器1. 概念加法器是一种用来实现数字信号加法运算的电路。

它将两个输入信号进行加法计算，得到一个输出信号。

加法器是数字逻辑电路中的基本组成部分，用于实现数字信号的加法运算。

2. 类型加法器包括半加器、全加器、并行加法器等不同类型。

其中，半加器用来对两个二进制数的最低位进行相加，得到一个部分和和一个进位；全加器用来对两个二进制数的一个位和一个进位进行相加，得到一个部分和和一个进位；而并行加法器则是将多个全加器连接起来，实现对多位二进制数的加法计算。

3. 原理以全加器为例，它由三个输入和两个输出组成。

其中，三个输入分别是两个待相加的二进制数对应位上的值和上一位的进位，而两个输出分别是当前位的部分和和进位。

全加器的原理是通过对三个输入进行逻辑门运算，得到当前位的部分和和进位。

4. 应用加法器广泛应用于数字系统中，包括计算机、数字信号处理系统、通信系统等。

在计算机中，加法器用来进行寄存器之间的运算，对数据进行加法操作；在通信系统中，加法器用来进行数字信号的处理，对数字信号进行加法运算。

三、减法器1. 概念减法器是一种用来实现数字信号减法运算的电路。

它将两个输入信号进行减法计算，得到一个输出信号。

减法器是数字逻辑电路中的基本组成部分，用于实现数字信号的减法运算。

2. 类型减法器包括半减器和全减器两种不同类型。

其中，半减器用来对两个二进制数的最低位进行相减，得到一个部分差和一个借位；全减器用来对两个二进制数的一个位和一个借位进行相减，得到一个部分差和一个借位。

3. 原理以全减器为例，它由三个输入和两个输出组成。

电子技术基础教学大纲电子技术基础是入门性质的技术基础课，它既有自身的理论体系，又有很强的实践性。

本课程的任务是使学生获得电子技术方面的基本理论、基本知识和基本技能，培养分析问题和解决问题的能力，为今后进一步学习、研究、应用电子技术打下基础。

本课程是我院工科电类专业的必修课。

模拟部分教学大纲学时：55 学分:4适用专业：电子类、自控类、计算机类专业（高职高专）先修课程：《大学物理》、《电工技术基础》一、课程内容和基本要求第一章半导体器件1、正确理解PN结的形成及其单向导电作用，熟练掌握二极管、稳压管的外特性和主要参数。

2、正确理解半导体三极管的结构及工作原理，熟练掌握外特性和主要参数。

第二章基本放大电路1、正确理解放大的基本概念，放大电路的主要指标，掌握放大电路的组成特点。

2、掌握放大电路定性分析方法及静态工作点的估算方法。

3、熟练掌握放大电路的等效电路法，会计算静态工作点，能用微变等效电路计算放大电路的电压放大倍数、输入和输出电阻。

4、正确理解放大器失真产生的原因及解决的办法，放大电路频率特性的概念及其频率特性。

5、了解级间耦合放大电路的工作原理及指标的估算，选频放大电路。

第三章场效应管放大电路1、正确理解结型场效应管和绝缘栅场效应管的结构、工作原理，掌握特性曲线和主要参数。

2、确理解场效应管放大电路结构，工作原理。

第四章集成运算放大电器1、熟练掌握集成运算放大器的组成、性能特点和基本单元电路。

2、正确理解差动放大器的组成、工作原理及应用，了解通用型集成运算放大器的主要性能指标。

3、了解集成运放的应用及两种基本电路。

第五章负反馈放大电路1、练掌握反馈的基本概念和分类，会判断反馈放大电路的类型和极性。

2、熟练掌握负反馈的四种组态及其对放大电路性能的影响。

第六章集成运算放大器的应用1、练掌握由集成运放组成线性电路和非线性应用电路的方法和应用知识。

2、练掌握由集成运算放大器组成的比例、加减法和积分运算电路、信号处理电路等的结构及分析方法。

基本运算电路的原理和应用1. 概述基本运算电路是电子电路中最基础、常见的电路之一。

它们能够实现各种基本的数学运算和逻辑操作，广泛应用于各种电子设备和系统中。

本文将介绍三种常见的基本运算电路：加法器、减法器和乘法器，并讨论它们的原理和应用。

2. 加法器加法器是最基本的运算电路之一，用于将两个二进制数字相加。

常见的加法器有半加器、全加器和Ripple Carry Adder。

2.1 半加器半加器是最简单的加法器，用于实现两个二进制位的加法运算。

它有两个输入：两个待相加的二进制位a和b，以及两个输出：和位s和进位位c_out。

半加器的真值表如下：a b s c_out0 0 0 00 1 1 01 0 1 01 1 0 12.2 全加器全加器是半加器的扩展，用于实现三个二进制位的加法运算。

除了输入位a和b之外，全加器还有一个输入位c_in，表示进位信号。

全加器的真值表如下：a b c_in s c_out0 0 0 0 00 0 1 1 00 1 0 1 00 1 1 0 11 0 0 1 01 0 1 0 11 1 0 0 11 1 1 1 12.3 Ripple Carry AdderRipple Carry Adder是多个全加器的级联组合，用于实现多位数的加法运算。

它通过将进位位c_out连接到下一个全加器的c_in端，从而实现进位的传递。

Ripple Carry Adder的优点是实现简单，但是由于进位的串行传递，速度较慢。

因此，在高速计算要求的情况下，通常采用更快速的加法器，如Carry Lookahead Adder或Kogge-Stone Adder。

3. 减法器减法器是实现两个二进制数字相减的运算电路。

它可以通过将减法转化为加法来实现。

常见的减法器有半减器和全减器。

3.1 半减器半减器用于实现两个二进制位的减法运算。

它有两个输入：被减数位a和减数位b，以及两个输出：差位d和借位位b_out。

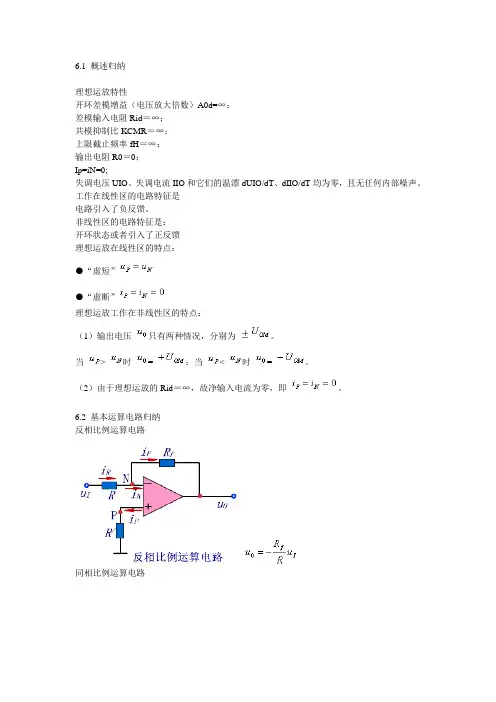

6.1 概述归纳理想运放特性开环差模增益（电压放大倍数）A0d=∞；差模输入电阻Rid＝∞；共模抑制比KCMR＝∞；上限截止频率fH＝∞；输出电阻R0＝0；Ip=iN=0;失调电压UIO、失调电流IIO和它们的温漂dUIO/dT、dIIO/dT均为零，且无任何内部噪声。

工作在线性区的电路特征是电路引入了负反馈。

非线性区的电路特征是：开环状态或者引入了正反馈理想运放在线性区的特点：●“虚短”●“虚断”理想运放工作在非线性区的特点：（1）输出电压只有两种情况，分别为。

当> 时= ；当< 时= 。

（2）由于理想运放的Rid＝∞，故净输入电流为零，即。

6.2 基本运算电路归纳反相比例运算电路同相比例运算电路电压跟随器uo=ui 反相求和运算电路同相求和运算电路加减运算电路减法电路实现的两种方法:采用两级电路实现差分比例运算。

积分运算电路基本微分运算电路如右图所示，输出电压实用微分运算电路在输入端串联一个小阻值的电阻R1，以限制输入电流，也就限制了R中电流；在反馈电阻R上并联稳压二极管，以限制输出电压，也就保证集成运放中的放大管始终工作在放大区，不至于出现阻塞现象；在R上并联小电容C1，起相位补偿作用，提高电路的稳定性；如右图所示。

利用三极管的对数运算电路利用三极管的对数运算电路如右图所示，输出电压指数运算电路如右图所示，输出电压利用对数和指数运算电路实现的乘法运算方框图若将上述所示电路中的求和运算电路用求差运算电路代，则可得到除法运算电路。

6.3 有源滤波电路归纳低通滤波器：设截止频率为，频率低于的信号可以通过，高于的信号被衰减。

其理想的幅频特性如左下图所示。

可作为直流电源整流后的滤波电路，以得到平滑的直流电压。

高通滤波器：频率高于的信号可以通过，而频率低于的信号被衰减。

其理想的幅频特性如右上图所示。

可作为交流放大电路的耦合电路，隔离直流成份，削弱低频信号，只放大频率高于的信号。

带通滤波器：设低频段的截止频率为，高频段的截止频率为，频率为到之间的信号可以通过，低于或高于的信号被衰减。

基本运算电路
基本运算电路是电子电路中一类非常重要的电路，用于实现基本的数学运算，如加法、减法、乘法和除法等。

这些电路可以在各种数字系统中发挥作用，如计算机、手机、数码相机等设备中。

本文将介绍一些常见的基本运算电路。

加法器是最基本的运算电路之一，用于将两个二进制数字相加。

全加器是一种更复杂的加法器，可以处理多位的加法运算。

减法器则用于实现两个二进制数字的减法运算。

乘法器和除法器则分别用于实现乘法和除法运算。

除了这些基本的运算电路，还有一些特殊的运算电路，如比较器、移位器等。

比较器用于比较两个数字的大小，输出一个高电平或低电平的信号表示哪个数字更大。

移位器则可以将一个数字向左或向右移动若干位，实现乘以或除以2的幂的运算。

基本运算电路可以通过逻辑门和触发器等基本元件组合实现。

逻辑门包括与门、或门、非门等，可以实现逻辑运算，如与、或、非等。

触发器是一种存储器件，可以存储一个二进制数字，用于实现时序逻辑运算。

在实际的电子系统中，基本运算电路经常被用于实现各种功能，如数据处理、控制逻辑、通信等。

它们的性能和稳定性直接影响整个系统的性能和稳定性。

因此，设计和优化基本运算电路是电子工程
师的重要工作之一。

总的来说，基本运算电路是电子电路中的重要组成部分，它们为数字系统的设计和实现提供了基础。

通过合理设计和优化，可以实现高性能、高稳定性的电子系统。

希望本文可以帮助读者更好地了解基本运算电路的原理和应用。

基本运算电路的原理是基本运算电路是指用于实现数学运算的模拟电路，主要用于处理模拟信号。

它由各种模拟算子和电阻、电容、电感等元件组成，通过对输入信号进行放大、求和、差分、积分等运算，实现对信号的处理和转换。

基本运算电路主要包括放大器、比较器、积分器、微分器等。

放大器是最基本的运算电路，它能够将输入信号放大到所需的幅值，如运算放大器(OP-AMP)、差分放大器等。

比较器用于比较两个信号的大小，输出的结果是一个二进制逻辑电平，如互补电平器、开关电平器等。

积分器是将输入信号进行积分运算，输出信号是输入信号的积分结果，如积分放大器、RC积分器等。

微分器用于对输入信号进行微分运算，输出信号是输入信号微分的结果，如微分放大器、RC微分器等。

基本运算电路的工作原理是根据不同的运算要求，采用不同的电路结构和元件连接方式。

以放大器为例，其工作原理是利用放大器的差分输入特性，将输入信号转换为电压差，并经过放大器放大后输出。

比较器的工作原理是将两个输入信号进行比较，当输入信号满足比较条件时，输出电平发生转变。

积分器的工作原理是将输入信号通过电容进行积分，其输出信号与输入信号的积分关系相对应。

微分器的工作原理是将输入信号通过电容进行微分，输出信号与输入信号的微分关系相对应。

基本运算电路在模拟电路设计和信号处理中起着重要的作用。

它们广泛应用于各种电子设备和系统中，如滤波器、功率放大器、电压控制振荡器等。

在通信系统中，基本运算电路可以对信号进行增强和调整，提高信号质量和传输效果。

在音频设备中，基本运算电路可以对音频信号进行放大和处理，实现音乐播放和音频效果控制等功能。

总之，基本运算电路是实现数学运算的模拟电路，通过不同的电路结构和元件连接方式，对输入信号进行放大、比较、积分、微分等运算，实现对信号的处理和转换。

它在各个领域的电子设备和系统中发挥着重要的作用，是模拟电路设计和信号处理的关键技术之一。
