(完整版)基本放大电路计算题,考点汇总

  • 格式：doc
  • 大小：735.51 KB
  • 文档页数：15

下载文档原格式

  / 15

合集下载

基本放大电路习题(含问题详解)

基本放大电路习题(含问题详解)
18放大电路如图13所示。已知图中Rb1=10kΩ，Rb2=2.5kΩ，Rc=2kΩ，Re=750Ω，RL=1.5kΩ，Rs=10kΩ，VCC=15V，β=150。设C1、C2、C3都可视为交流短路，用小信号模型分析法可计算
得电路的电压增益AV为_____。 A. -85.7 B. 78 C. 80 D. 60
则 和RW之和Rb＝≈kΩ;
而若测UCEQ＝6V, 则Rc＝≈kΩ。
（2）若测得输入电压有效值 =5mV时，输出电压有
效值 ＝0.6V， 则电压放大倍数 ＝≈。 图4.3
若负载电阻RL值与RC相等，则带上负载后输出电压有效值 ＝＝V。
4、已知图4.3所示电路中VCC＝12V，RC＝3kΩ，静态管压降UCEQ＝6V；并在输出端加负载
10 根据放大电路的组成原则，在下图5所示各电路中只有图_________具备放大条件。
A. a) B. b) C. c) D. d)
图5
11在下图6所示的各放大电路中，能实现正常放大的电路是_________。
图6
12在如图7所示射级偏置电路中，若上偏流电阻Rb1短路，则该电路中的三极管处于______。
用小信号模型可计算Ri为_________。A. 0.852kΩ B. 0.6kΩ C. 10kΩ D. 2.5kΩ
用小信号模型可计算Ro为_________。A. 2kΩ B. 1kΩ C. 1.5kΩ D. 2.5kΩ
19图14所示由PNP型锗三极管组成的共射放大电路的β=150，VCES=0.2V,用H参数小信号模型可求得电压放大倍数为________。 A. -158 B. 78 C. -180 D. 120
A.共射极输入特性 B.共射极输出特性 C.共极输入特性 D.共基极输出特性

基本放大电路习题(含答案)

基本放大电路习题(含答案)

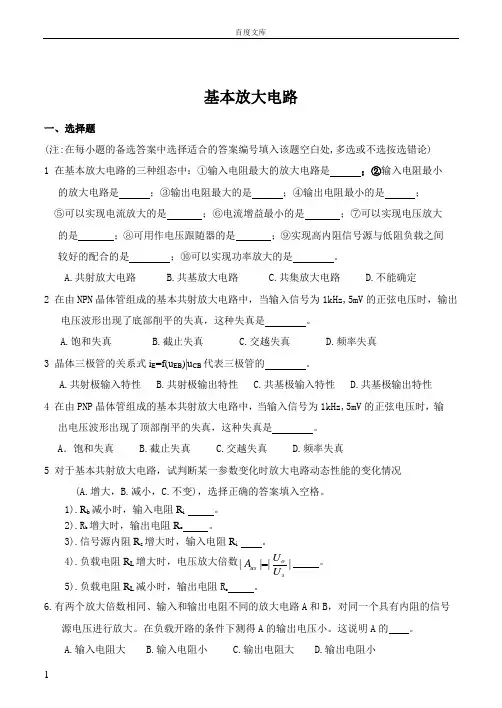

基本放大电路一、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论) 1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是 ；②输入电阻最小的放大电路是 ；③输出电阻最大的是 ；④输出电阻最小的是 ； ⑤可以实现电流放大的是 ；⑥电流增益最小的是 ；⑦可以实现电压放大的是 ；⑧可用作电压跟随器的是 ；⑨实现高内阻信号源与低阻负载之间较好的配合的是 ；⑩可以实现功率放大的是 。

A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定 2 在由NPN 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是 。

A.饱和失真B.截止失真C.交越失真D.频率失真 3 晶体三极管的关系式i E =f(u EB )|u CB 代表三极管的 。

A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性 4 在由PNP 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是 。

A ．饱和失真 B.截止失真 C.交越失真 D.频率失真5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。

1).R b 减小时，输入电阻R i 。

2).R b 增大时，输出电阻R o 。

3).信号源内阻R s 增大时，输入电阻R i 。

4).负载电阻R L 增大时，电压放大倍数||||o us sU A U 。

5).负载电阻R L 减小时，输出电阻R o 。

6.有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下测得A 的输出电压小。

这说明A 的 。

A.输入电阻大 B.输入电阻小 C.输出电阻大 D.输出电阻小7．三极管的穿透电流I CEO是集-基反向饱和电流的倍. A. a B. 1+β C. β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。

第章 基本放大电路习题及答案

第章 基本放大电路习题及答案

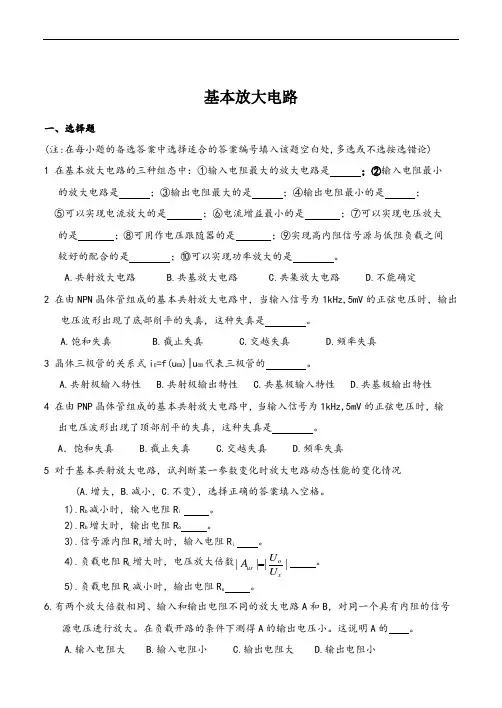

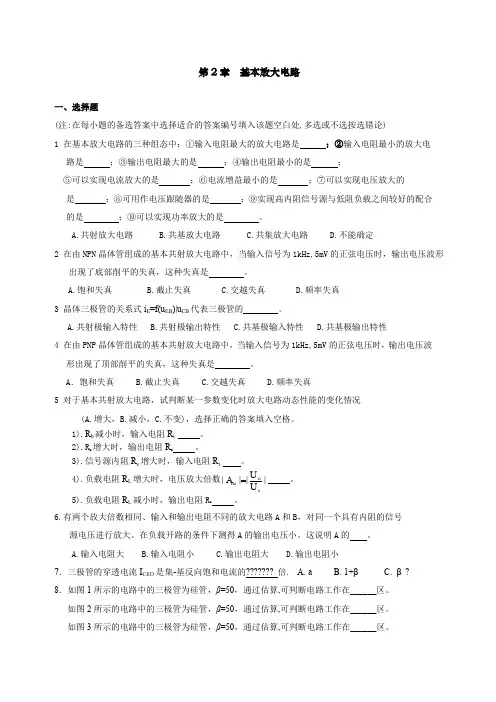

第2章 基本放大电路一、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论) 1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是 ；②输入电阻最小的放大电路是 ；③输出电阻最大的是 ；④输出电阻最小的是 ；⑤可以实现电流放大的是 ；⑥电流增益最小的是 ；⑦可以实现电压放大的是 ；⑧可用作电压跟随器的是 ；⑨实现高内阻信号源与低阻负载之间较好的配合的是 ；⑩可以实现功率放大的是 。

A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定2 在由NPN 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是 。

A.饱和失真B.截止失真C.交越失真D.频率失真 3 晶体三极管的关系式i E =f(u EB )|u CB 代表三极管的 。

A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性4 在由PNP 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是 。

A ．饱和失真 B.截止失真 C.交越失真 D.频率失真5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。

1).R b 减小时，输入电阻R i 。

2).R b 增大时，输出电阻R o 。

3).信号源内阻R s 增大时，输入电阻R i 。

4).负载电阻R L 增大时，电压放大倍数||||o us sU A U 。

5).负载电阻R L 减小时，输出电阻R o 。

6.有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下测得A 的输出电压小。

这说明A 的 。

A.输入电阻大 B.输入电阻小 C.输出电阻大 D.输出电阻小7．三极管的穿透电流I CEO 是集-基反向饱和电流的??????? 倍. A. a B. 1+β C. β? 8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。

运算放大电路习题全篇

运算放大电路习题全篇

输入端漂移电 压为 0.2 mV
103
输入端漂移电 压为 0.002 mV
vi
A1
105
vi
A2
输出漂移电压 均为 200 mV vo
vo
两个放大电路是否都可以放大0.1mV的信号？
答： A1不可以， A2可以
end
增加了Re
1. 若在基本差分式放大电路中 增加两个电阻Re（如图所示）。 则动态指标将有何变化？
电压，为什么？
电路参数对工作点的影响
1. 试分析下列问题： （1）增大Rc时，负载线将如 何变化？Q点怎样变化？ （2）增大Rb时，负载线将如 何变化？Q点怎样变化？ （3）减小VCC时，负载线将 如何变化？Q点怎样变化？ （4）减小RL时，负载线将如 何变化？Q点怎样变化？

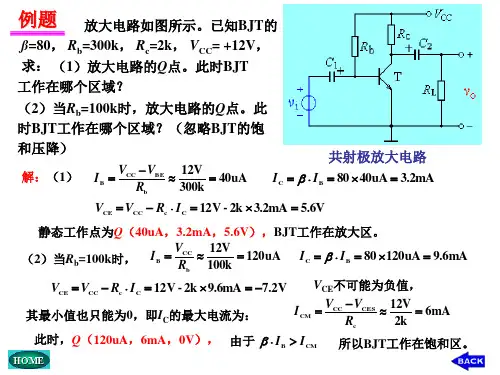

共射极放大电路
iC
VCC
则输入电压
Ui
UO Ad
0.2 V 0.00782V 7.82mV 25.24
例3： 求下图 所示电路中 的静态工作点和放大电路的 差模电压放大倍数。设晶体管为硅管。
IE
UEE UBE 2 RE
10 0.7 2 10
mA 0.456
mA
IB
IE
1
0.456 1 49
mA 0.0093
1k
+
vid
Rb2
-
iE Re1
1k
vo
10k
Rc3
-
12k Re2
-12
(3) vO AV vi 195 5 103 0.98V
(4)
RL 12k时
AV2
3 ( Rc3 // RL ) rbe (1 3 )Re3
1.95

放大电路计算题

放大电路计算题

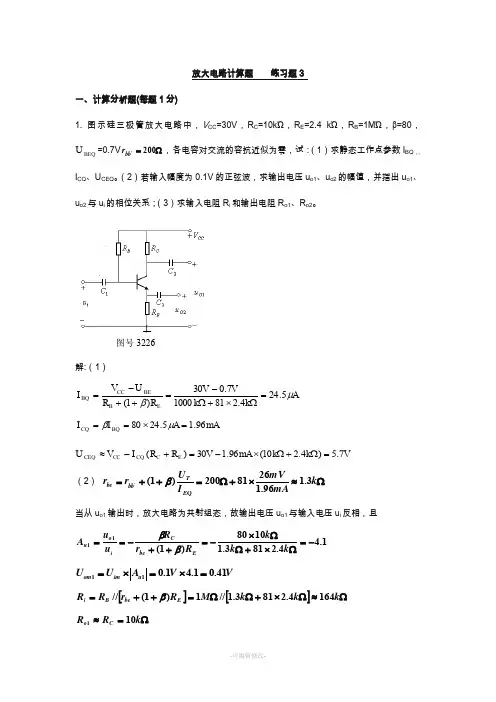

放大电路计算题 练习题3一、计算分析题(每题1分)1. 图示硅三极管放大电路中，V CC =30V ，R C =10k Ώ，R E =2.4 k Ώ，R B =1M Ώ，β=80，BEQ U =0.7V Ω=200'bb r ，各电容对交流的容抗近似为零，试：（1）求静态工作点参数I BQ ，，I CQ 、U CEQ 。

（2）若输入幅度为0.1V 的正弦波，求输出电压u o1、u o2的幅值，并指出u o1、u o2与u i 的相位关系；（3）求输入电阻R i 和输出电阻R o1、R o2。

图号3226解:（1） A k k V V R R U V I E B BE CC BQ μβ5.244.28110007.030)1(=Ω⨯+Ω-=++-= mA A I I BQ CQ 96.15.2480=⨯==μβV k k mA V R R I V U E C CQ CC CEQ 7.5)4.210(96.130)(=Ω+Ω⨯-=+-≈（2） Ω≈⨯+Ω=++=k mAmV I U r r E T bb be 3.196.12681200)1(Q 'β 当从u o1输出时，放大电路为共射组态，故输出电压u o1与输入电压u i 反相，且1.44.2813.11080)1(11-=Ω⨯+ΩΩ⨯-=++-==k k k R r R u u A E be C i o u ββ V V A U U u im om 41.01.41.011=⨯=⨯=[][]Ω≈Ω⨯+ΩΩ=++=k k k M R r R R E be B i 6414.2813.1//1)1(//βΩ=≈k R R C o 101当从u o2输出时，放大电路为共集组态，故输出电压u o2与输入电压u i 同相，且99.04.2813.14.281)1()1(122≈Ω⨯+ΩΩ⨯=+++==k k k R r R u u A E be E o u ββ 或 12≈u A VV A U U u im om 099.099.01.022=⨯=⨯= Ω≈ΩΩ=+=16813.1//4.21//2k k r R R be E o β 输入电阻不变，为164k Ω计算的最后结果数字：I CQ =1.96mA ， I BQ =24.5μA ，U CEQ =5.7V ；U om1= 0.41V ，U om2= 0.099V ，R i = 164k Ω， R o1=10k Ω ， R o2=16Ω2. 差分放大电路如图所示，已知V CC = V EE =10V ，R C =7.5k Ω，R L =10k Ω，R 1 =8.2k Ω，R 2 =1.1k Ω，R 3 =820Ω，三极管的β=100，r bb ’=200Ω，U BEQ =0.7V ，试求：（1）V1、V2管的静态工作点参数I CQ 、U CQ ；（2）差模电压放大倍数A ud =u od /(u i1- u i2)、差模输入电阻R id 和输出电阻R o 。

放大电路计算题

放大电路计算题

放大电路计算题 练习题3一、计算分析题(每题1分)1. 图示硅三极管放大电路中，V CC =30V ，R C =10k Ώ，R E =2.4 k Ώ，R B =1M Ώ，β=80，BEQ U =0.7V Ω=200'bb r ，各电容对交流的容抗近似为零，试：（1）求静态工作点参数I BQ ，，I CQ 、U CEQ 。

（2）若输入幅度为0.1V 的正弦波，求输出电压u o1、u o2的幅值，并指出u o1、u o2与u i 的相位关系；（3）求输入电阻R i 和输出电阻R o1、R o2。

图号3226解:（1） A k k V V R R U V I E B BE CC BQ μβ5.244.28110007.030)1(=Ω⨯+Ω-=++-= mA A I I BQ CQ 96.15.2480=⨯==μβV k k mA V R R I V U E C CQ CC CEQ 7.5)4.210(96.130)(=Ω+Ω⨯-=+-≈（2） Ω≈⨯+Ω=++=k mAmV I U r r E T bb be 3.196.12681200)1(Q 'β 当从u o1输出时，放大电路为共射组态，故输出电压u o1与输入电压u i 反相，且1.44.2813.11080)1(11-=Ω⨯+ΩΩ⨯-=++-==k k k R r R u u A E be C i o u ββ V V A U U u im om 41.01.41.011=⨯=⨯=[][]Ω≈Ω⨯+ΩΩ=++=k k k M R r R R E be B i 6414.2813.1//1)1(//βΩ=≈k R R C o 101当从u o2输出时，放大电路为共集组态，故输出电压u o2与输入电压u i 同相，且99.04.2813.14.281)1()1(122≈Ω⨯+ΩΩ⨯=+++==k k k R r R u u A E be E o u ββ 或 12≈u A VV A U U u im om 099.099.01.022=⨯=⨯= Ω≈ΩΩ=+=16813.1//4.21//2k k r R R be E o β 输入电阻不变，为164k Ω计算的最后结果数字：I CQ =1.96mA ， I BQ =24.5μA ，U CEQ =5.7V ；U om1= 0.41V ，U om2= 0.099V ，R i = 164k Ω， R o1=10k Ω ， R o2=16Ω2. 差分放大电路如图所示，已知V CC = V EE =10V ，R C =7.5k Ω，R L =10k Ω，R 1 =8.2k Ω，R 2 =1.1k Ω，R 3 =820Ω，三极管的β=100，r bb ’=200Ω，U BEQ =0.7V ，试求：（1）V1、V2管的静态工作点参数I CQ 、U CQ ；（2）差模电压放大倍数A ud =u od /(u i1- u i2)、差模输入电阻R id 和输出电阻R o 。

电工学 15章_基本放大电路知识点总结

电工学 15章_基本放大电路知识点总结

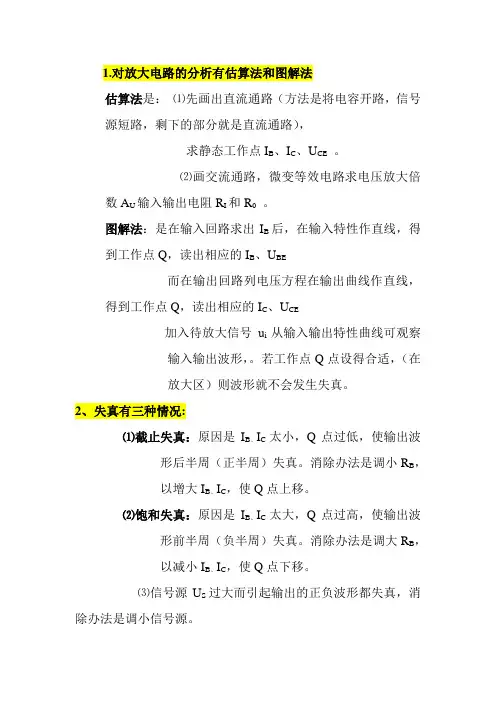

1.对放大电路的分析有估算法和图解法估算法是：⑴先画出直流通路（方法是将电容开路，信号源短路，剩下的部分就是直流通路），求静态工作点I B、I C、U CE。

⑵画交流通路，微变等效电路求电压放大倍数A U输入输出电阻R I和R0。

图解法：是在输入回路求出I B后，在输入特性作直线，得到工作点Q，读出相应的I B、U BE而在输出回路列电压方程在输出曲线作直线，得到工作点Q，读出相应的I C、U CE加入待放大信号u i从输入输出特性曲线可观察输入输出波形，。

若工作点Q点设得合适，（在放大区）则波形就不会发生失真。

2、失真有三种情况:⑴截止失真：原因是I B、I C太小，Q点过低，使输出波形后半周（正半周）失真。

消除办法是调小R B，以增大I B、I C，使Q点上移。

⑵饱和失真：原因是I B、I C太大，Q点过高，使输出波形前半周（负半周）失真。

消除办法是调大R B，以减小I B、I C，使Q点下移。

⑶信号源U S过大而引起输出的正负波形都失真，消除办法是调小信号源。

3、放大电路基本组态：固定偏置电路、分压式偏置电路的输入输出公共端是发射极，故称共发射极电路。

共射电路的输出电压U0与输入电压U I反相，所以又称反相器。

共集电路的输出电压U0与输入电压U I同相，所以又称同相器。

入电压。

（是待放大的信号）共模输入电压U iC= U i1=U i2指两个大小相等，相位相同的输入电压。

（是干扰信号）差模输出电压U0d 是指在U id作用下的输出电压。

共模输出电压U0C是指在U iC作用下的输出电压。

差模电压放大倍数A ud= U0d / /U id是指差模输出与输入电压的比值。

共模放大倍数A uc =U0C /U iC是指共模输出与输入电压的比值。

（电路完全对称时A uc =0）共模抑制比K CRM=A ud /A uc是指差模共模放大倍数的比值，电路越对称K CRM越大，电路的抑制能力越强。

6、电压放大器的主要指标是电压放大倍数A U和输入输出电阻R i ，R0 。

基本放大电路习题(含答案)

基本放大电路习题(含答案)

基本放大电路一、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论) 1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是 ；②输入电阻最小的放大电路是 ；③输出电阻最大的是 ；④输出电阻最小的是 ； ⑤可以实现电流放大的是 ；⑥电流增益最小的是 ；⑦可以实现电压放大的是 ；⑧可用作电压跟随器的是 ；⑨实现高内阻信号源与低阻负载之间较好的配合的是 ；⑩可以实现功率放大的是 。

A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定 2 在由NPN 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是 。

A.饱和失真B.截止失真C.交越失真D.频率失真 3 晶体三极管的关系式i E =f(u EB )|u CB 代表三极管的 。

A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性 4 在由PNP 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是 。

A ．饱和失真 B.截止失真 C.交越失真 D.频率失真5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。

1).R b 减小时，输入电阻R i 。

2).R b 增大时，输出电阻R o 。

3).信号源内阻R s 增大时，输入电阻R i 。

4).负载电阻R L 增大时，电压放大倍数||||o us sU A U 。

5).负载电阻R L 减小时，输出电阻R o 。

6.有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下测得A 的输出电压小。

这说明A 的 。

A.输入电阻大 B.输入电阻小 C.输出电阻大 D.输出电阻小7．三极管的穿透电流I CEO是集-基反向饱和电流的倍. A. a B. 1+βC. β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。

基本放大电路复习题

基本放大电路复习题

基本放大电路复习题(共13页) -本页仅作为预览文档封面，使用时请删除本页-第2章基本放大电路一、判断题（正确打“√”，错误打“×”，每题1分）1．只有当电路既放大电流又放大电压时，才称该电路有放大作用。

（）2．可以说任何放大电路都有功率放大作用。

（）3．放大电路中输出的电流和电压都是由有源元件（晶体管）提供的。

（）4．电路中各电量的交流成份是交流信号源提供的。

（）5．放大电路必须加上合适的直流电源才能正常工作。

（）6．由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。

（）7．在输入信号u作用时，偏置电路改变了各放大管的动态电流。

( )8．放大电路产生饱和失真的原因是直流工作点太低。

( )9．共射极放大器的电压放大倍数为负值，所以共射极放大器没有电压放大作用。

（）是从输出端向放大器看进去的电阻，包括负载电阻。

（）10.放大器的输出电阻RO11.若输入信号为“直流信号”，则用直流通道进行分析电路参数；若输入信号为“交流流信号”，则用交流通道进行分析电路参数。

（）一、判断题答案：(每题1分）1．×；2．√；3．×；4．×；5．√；6．×；7．×；8．×；9．×；10．×；11．×。

二、填空题（每题1分）1．双极型晶体管工作在截止区时，其发射结处于 偏置。

2. 双极型晶体管工作在饱和区时，其发射结处于 偏置，集电结也处于正向偏置。

3. 如图所示是放大器的幅频特性图，其同频带宽度定义为： 。

4. 在画放大器的直流通道时，对于电容器要做 处理。

5. 在画放大器的直流通道时，对于电感器要做 处理。

6. 在画放大器的交流通道时，对于电容器要做 处理。

7. 在画放大器的交流通道时，对于直流电源要做 处理。

8.放大器的静态工作点主要包括：I BQ 、I CQ 和 。

二、填空题答案：（每题1分） 1．反向； 2．正向； 3．LH bw f f f -=；4．开路； 5．短路； 6．短路； 7.接地； 8. U CEQ 。

基本放大电路计算题-考点汇总说课材料

基本放大电路计算题-考点汇总说课材料

基本放大电路计算题-考点汇总第6章-基本放大电路-填空题：1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。

2．三极管的偏置情况为发射结正向偏置，集电结正向偏置时，三极管处于饱和状态。

3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的。

（输入电阻高）4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的。

（输出电阻低）5．常用的静态工作点稳定的电路为分压式偏置放大电路。

6．为使电压放大电路中的三极管能正常工作，必须选择合适的。

（静态工作点）7．三极管放大电路静态分析就是要计算静态工作点，即计算、、三个值。

（I B、I C、U CE）8．共集放大电路（射极输出器）的极是输入、输出回路公共端。

（集电极）9．共集放大电路（射极输出器）是因为信号从极输出而得名。

（发射极）10．射极输出器又称为电压跟随器，是因为其电压放大倍数。

（电压放大倍数接近于1）11．画放大电路的直流通路时，电路中的电容应。

（断开）12．画放大电路的交流通路时，电路中的电容应。

（短路）13．若静态工作点选得过高，容易产生失真。

（饱和）14．若静态工作点选得过低，容易产生失真。

（截止）15．放大电路有交流信号时的状态称为。

（动态）16．当时，放大电路的工作状态称为静态。

（输入信号为零）17．当时，放大电路的工作状态称为动态。

（输入信号不为零）18．放大电路的静态分析方法有、。

（估算法、图解法）19．放大电路的动态分析方法有微变等效电路法、图解法。

20．放大电路输出信号的能量来自。

（直流电源）二、计算题：1、共射放大电路中，U CC=12V，三极管的电流放大系数β=40，r be=1KΩ，R B=300KΩ，RC=4KΩ，R L=4KΩ。

求（1）接入负载电阻R L前、后的电压放大倍数；（2）输入电阻r i输出电阻r o解：（1）接入负载电阻R L前：A u = -βRC/rbe= -40×4/1= -160接入负载电阻R L后：A u = -β(RC// RL) /rbe= -40×(4//4)/1= -80（2）输入电阻r i= r be=1KΩ输出电阻r o = R C=4KΩ2、在共发射极基本交流放大电路中，已知U CC = 12V，R C = 4 kΩ，R L = 4 kΩ，R B = 300 kΩ，r be=1KΩ，β=37.5试求：（1）放大电路的静态值 （2）试求电压放大倍数 A u 。

基本放大电路计算题-考点

基本放大电路计算题-考点

基本放大电路计算题-考点————————————————————————————————作者：————————————————————————————————日期：第6章-基本放大电路-填空题：1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。

2．三极管的偏置情况为发射结正向偏置，集电结正向偏置时，三极管处于饱和状态。

3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的。

（输入电阻高）4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的。

（输出电阻低）5．常用的静态工作点稳定的电路为分压式偏置放大电路。

6．为使电压放大电路中的三极管能正常工作，必须选择合适的。

（静态工作点）7．三极管放大电路静态分析就是要计算静态工作点，即计算、、三个值。

（I B、I C、U CE）8．共集放大电路（射极输出器）的极是输入、输出回路公共端。

（集电极）9．共集放大电路（射极输出器）是因为信号从极输出而得名。

（发射极）10．射极输出器又称为电压跟随器，是因为其电压放大倍数。

（电压放大倍数接近于1）11．画放大电路的直流通路时，电路中的电容应。

（断开）12．画放大电路的交流通路时，电路中的电容应。

（短路）13．若静态工作点选得过高，容易产生失真。

（饱和）14．若静态工作点选得过低，容易产生失真。

（截止）15．放大电路有交流信号时的状态称为。

（动态）16．当时，放大电路的工作状态称为静态。

（输入信号为零）17．当时，放大电路的工作状态称为动态。

（输入信号不为零）18．放大电路的静态分析方法有、。

（估算法、图解法）19．放大电路的动态分析方法有微变等效电路法、图解法。

20．放大电路输出信号的能量来自。

（直流电源）二、计算题：1、共射放大电路中，U CC=12V，三极管的电流放大系数β=40，r be=1KΩ，R B=300KΩ，R C=4KΩ，R L=4K Ω。

求（1）接入负载电阻R L前、后的电压放大倍数；（2）输入电阻r i输出电阻r o解：（1）接入负载电阻R L前：A u= -βR C/r be= -40×4/1= -160接入负载电阻R L后：A u= -β(R C// R L) /r be= -40×(4//4)/1= -80（2）输入电阻r i= r be=1KΩ输出电阻r o = R C=4KΩ2、在共发射极基本交流放大电路中，已知U CC = 12V，R C = 4 kΩ，R L = 4 kΩ，R B = 300 kΩ，r be=1K Ω，β=37.5 试求：（1）放大电路的静态值（2）试求电压放大倍数A u。

第7章基本放大电路习题参考答案

第7章基本放大电路习题参考答案

第11章基本放大电路习题参考答案一、填空题：1.放大电路应遵循的基本原则是：发射结正偏；集电结反偏。

2.射极输出器具有电压放大倍数恒小于1、接近于1，输入信号和输出信号同相，并具有输入电阻高和输出电阻低的特点。

3.放大器输出波形的正半周削顶了，则放大器产生的失真是截止失真，为消除这种失真，应将静态工作点上移。

4.放大电路有两种工作状态，当u i＝0时电路的状态称为静态态，有交流信号ui输入时，放大电路的工作状态称为动态态。

在动态态情况下，晶体管各极电压、电流均包含直流静态分量和交流动态分量。

放大器的输入电阻越大，就越能从前级信号源获得较大的电信号；输出电阻越小，放大器带负载能力就越强。

二、判断题1.射极支路接入电阻R E的目的是为了稳定静态工作点。

（对）2.射极输出器的电压放大倍数等于1，因此它在放大电路中作用不大。

（错）3.分压式偏置共发射极放大电路是能够稳定静态工作点的一种放大器。

（对）三、选择题：1.在共集电极放大电路中，输出电压与输入电压的关系是（C）A、相位相同，幅度增大；B、相位相反，幅度增大；C、相位相同，幅度相似。

2.射极输出器是典型的（C）放大器。

A、电流串联负反馈；B、电压并联负反馈；C、电压串联负反馈。

四、问答题：1.放大电路中为什么要设立静态工作点？静态工作点的高、低对电路有何影响？答：为了不失真地放大交流信号，必须在电路中设置合适的静态工作点。

若静态工作点高时，易造成饱和失真；若静态工作点设置低了时，又易造成截止失真。

2.共发射极放大器中集电极电阻RC起的作用是什么？答：共发射极放大器中集电极电阻R C起的作用是将集电极电流的变化转化为电压的变化，即让输出电压u0因R C上电压的变化而改变，从而使放大电路实现电压放大作用。

五、计算题2.已知如图8.2所示电路中，三极管均为硅管，且β=50，试估算静态值I B、I C、U CE。

34120.7解：（a）I75（μA）I C I B3.75（mA）B100(150)1I E(1)I B3.825（mA）U123.7523.82510.75(V)CE(b) UB ECC(II)RIRUBCCBBUU120.7CCBEI16（μA）BRR(1)C200(150)10bI C I0.8(mA)U CE12(0.80.016)103.84(V)B35。

(完整版)基本放大电路计算题,考点汇总

(完整版)基本放大电路计算题,考点汇总

第 6 章 -基本放大电路-填空题：1．射极输出器的主要特色是电压放大倍数小于而靠近于1，输入电阻高、输出电阻低。

2．三极管的偏置状况为发射结正向偏置，集电结正向偏置时，三极管处于饱和状态。

3．射极输出器能够用作多级放大器的输入级，是因为射极输出器的。

（输入电阻高）4．射极输出器能够用作多级放大器的输出级，是因为射极输出器的。

（输出电阻低）5．常用的静态工作点稳固的电路为分压式偏置放大电路。

6．为使电压放大电路中的三极管能正常工作，一定选择适合的。

（静态工作点）7．三极管放大电路静态剖析就是要计算静态工作点，即计算、、三个值。

（ I B、 I C、U CE）8．共集放大电路（射极输出器）的极是输入、输出回路公共端。

（集电极）9．共集放大电路（射极输出器）是因为信号从极输出而得名。

（发射极）10．射极输出器又称为电压跟从器，是因为其电压放大倍数。

（电压放大倍数靠近于1）11．画放大电路的直流通路时，电路中的电容应。

（断开）12．画放大电路的沟通通路时，电路中的电容应。

（短路）13．若静态工作点选得过高，简单产生失真。

（饱和）14．若静态工作点选得过低，简单产生失真。

（截止）15．放大电路有沟通信号时的状态称为。

（动向）16．当时，放大电路的工作状态称为静态。

（输入信号为零）17．当时，放大电路的工作状态称为动向。

（输入信号不为零）18．放大电路的静态剖析方法有、。

（估量法、图解法）19．放大电路的动向剖析方法有微变等效电路法、图解法。

20．放大电路输出信号的能量来自。

（直流电源）二、计算题：1、共射放大电路中，CC=12V，三极管的电流放大系数β=40，be=1KΩ， B=300KΩ，C=4KΩ，L=4KU r R R R Ω。

求（ 1）接入负载电阻R 前、后的电压放大倍数；（2）输入电阻 r 输出电阻 roL i解：（ 1）接入负载电阻R L 前：A u= - β R C/r be= -40 × 4/1= -160接入负载电阻R L后：A u= - β (R C// R L) /r be= -40×(4//4)/1= -80（2）输入电阻 r i = r be=1KΩ输出电阻 r o = R C=4KΩ2、在共发射极基本沟通放大电路中，已知U = 12V ，R = 4 k ， R = 4 k ，R = 300 k ， rbe =1KCC C L B Ω，β试求：（1）放大电路的静态值（2）试求电压放大倍数A u。

基本放大电路的总结

基本放大电路的总结

基本放大电路的总结问题一、在电子线路的分析计算中，哪些因素可以忽略，哪些因素不能忽略？问题二、在放大电路中，交流信号源为什么要标出正、负（+、-）？问题三、在下图的共射电路中，Cb1和Cb2的作用是什么？它们两端电压的极性和大小如何确定？问题四、如果用PNP型三极管组成的共射电路，直流电源和耦合电容的极性应当如何考虑？直流负载线的方程式有何变化？问题五、工作点是一个什么概念? 除了直流静态工作点之外，有没有交流动态工作点？问题六、什么是管子的静态功耗？如果交流输入信号幅值较大，如何减小这一功耗？问题七、放大电路负载最大的情况究竟是Ro→∞还是RL=0？为什么经常说RL愈小，电路负载愈大？问题八、交流电阻和直流电阻区别何在？线性电阻元件有没有这两种电阻？为什么rbe不能用于静态计算？问题九、在的放大电路中，如果RL→∞(空载)，调节使电路在一定的时产生最大不失真输出电压，问应为多大？怎样才能调到最佳位置？问题十、在采用ＮＰＮ型管组成放大电路时，如何判断输出波形的失真是由于饱和还是截止？如果彩ＰＮＰ型管，判断的结果又如何？问题十一、对于图 (a)的放大电路如果要用图解法求最大不失真输出电压幅值，应该怎样进行？问题十二、一般认为放大电路的输入电阻Ri愈大愈好，但在某些情况下则要求Ri小些。

这些是什么情况？问题十三、“共射放大电路的交流输入量和输出量反相”，这种说法确切吗？问题十四、在用微变等效电路求放大电路的输出电阻时，对受控电流源应该如何处理？问题十五、共射放大电路的电压增益管子是否可以提高放大电路的电压增益？。

选择电流放大系数β大的答案如下：一、在电子线路的分析计算中，哪些因素可以忽略，哪些因素不能忽略？答：在电子线路的分析计算中，经常根据工程观点，采用近似的计算方法。

这是为了简化复杂的实际问题，突出主要矛盾，使分析计算得以比较顺利地进行。

在这里，过分追求严密，既无必要，也不可能。

但是，近似计算又必须是合理的，必须满足工程上对计算精度的要求。

放大电路计算题

放大电路计算题

精心整理放大电路计算题 练习题3一、计算分析题(每题1分)1. 图示硅三极管放大电路中，V CC =30V ，R C =10kΏ，R E =2.4 kΏ，R B =1MΏ，β=80，BEQ U =0.7V Ω=200'bb r ，各电容对交流的容抗近似为零，试：（1）求静态工作点参数I BQ ，，I CQ 、U CEQ 。

（2）若输入幅度为0.1V 的正弦波，求输出电压u o1、u o2的幅值，并指出u o1、u o2与u i 的相位关系；（3）求输入电阻R i 和输出电阻R o1、R o2。

I mA [][]Ω≈Ω⨯+ΩΩ=++=k k k M R r R R E be B i 6414.2813.1//1)1(//β Ω=≈k R R C o 101 当从u o2输出时，放大电路为共集组态，故输出电压u o2与输入电压u i 同相，且 99.04.2813.14.281)1()1(122≈Ω⨯+ΩΩ⨯=+++==k k k R r R u u A E be E o u ββ 或 12≈u A V V A U U u im om 099.099.01.022=⨯=⨯= Ω≈ΩΩ=+=16813.1//4.21//2k k r R R be E o β精心整理输入电阻不变，为164k Ω计算的最后结果数字：I CQ =1.96mA ， I BQ =24.5μA ，U CEQ =5.7V ； U om1= 0.41V ，U om2= 0.099V ，R i = 164k Ω， R o1=10k Ω ， R o2=16Ω2. 差分放大电路如图所示，已知V CC = V EE =10V ，R C =7.5k Ω，R L =10k Ω，R 1 =8.2k Ω，R 2 =1.1k Ω，R 3 =820Ω，三极管的β=100，r bb’=200Ω，U BEQ =0.7V ，试求：（1）V1、V2管的静态工作点参数I CQ 、U CQ ；（2）差模电压放大倍数A ud =u od /(u i1- u i2)、差模输入电阻R id 和输出电阻R o 。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第6章-基本放大电路-填空题：1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。

2．三极管的偏置情况为发射结正向偏置，集电结正向偏置时，三极管处于饱和状态。

3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的。

（输入电阻高）4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的。

（输出电阻低）5．常用的静态工作点稳定的电路为分压式偏置放大电路。

6．为使电压放大电路中的三极管能正常工作，必须选择合适的。

（静态工作点）7．三极管放大电路静态分析就是要计算静态工作点，即计算、、三个值。

（I B、I C、U CE）8．共集放大电路（射极输出器）的极是输入、输出回路公共端。

（集电极）9．共集放大电路（射极输出器）是因为信号从极输出而得名。

（发射极）10．射极输出器又称为电压跟随器，是因为其电压放大倍数。

（电压放大倍数接近于1）11．画放大电路的直流通路时，电路中的电容应。

（断开）12．画放大电路的交流通路时，电路中的电容应。

（短路）13．若静态工作点选得过高，容易产生失真。

（饱和）14．若静态工作点选得过低，容易产生失真。

（截止）15．放大电路有交流信号时的状态称为。

（动态）16．当时，放大电路的工作状态称为静态。

（输入信号为零）17．当时，放大电路的工作状态称为动态。

（输入信号不为零）18．放大电路的静态分析方法有、。

（估算法、图解法）19．放大电路的动态分析方法有微变等效电路法、图解法。

20．放大电路输出信号的能量来自。

（直流电源）二、计算题：1、共射放大电路中，U CC=12V，三极管的电流放大系数β=40，r be=1KΩ，R B=300KΩ，R C=4KΩ，R L=4K Ω。

求（1）接入负载电阻R L前、后的电压放大倍数；（2）输入电阻r i输出电阻r o解：（1）接入负载电阻R L前：A u= -βR C/r be= -40×4/1= -160接入负载电阻R L后：A u= -β(R C// R L) /r be= -40×(4//4)/1= -80（2）输入电阻r i= r be=1KΩ输出电阻r o = R C=4KΩ2、在共发射极基本交流放大电路中，已知U CC = 12V，R C = 4 kΩ，R L = 4 kΩ，R B = 300 kΩ，r be=1K Ω，β=37.5 试求：（1）放大电路的静态值（2）试求电压放大倍数A u。

解:（1） 04.010300123=⨯=≈-=B CC B BE CC B R U R U U I （mA ）5.104.05.37=⨯==B C I I β（mA ）65.1412=⨯-=-=C C CC CE I R U U （V ） （2）2//=='L C LR R R （k Ω） 75125.37-=-='-=be L u r R A β3、在图示电路中，已知晶体管的β＝80，r b e ＝1k Ω，U i ＝20mV ；静态时U B E ＝0.7V ，U C E ＝4V ，I B ＝20μA 。

求（1）电压放大倍数 （2）输入电阻 （3）输出电阻解：（1）20015.280//-=⨯-=-=be L C u r R R A β（2） Ω=≈=k 1//i be be B r r R R （3）Ω=≈k 5o C R R4. △在图示电路中，已知U C C ＝12V ，晶体管的β＝100，100=B R k Ω。

求（1）当i U ＝0V 时，测得U B E ＝0.7V ，若要基极电流I B ＝20μA ， 则BR '与R W 之和等于多少？而若测得U C E ＝6V ，则R c 等于多少？（2）若测得输入电压有效值i U =5mV 时，输出电压有效值 'o U ＝0.6V ，则电压放大倍数u A 等于多少？若负载电阻R L 值与R C 相等，则带上负载后输出电压有效值o U 等于多少？解：（1）565/)('=-=+=B BE CC W B B I U U R R R （Ωk ）3/=-=B CE CC C I U U R β（Ωk ）（2）120005.06.0 'o -==-=i u U U A0.3V U 'o LC L O =⋅=U R R R ＋5、在共发射极基本交流放大电路中，已知 U CC = 12V ，R C = 4 k Ω，R L = 4 k Ω，R B = 300 k Ω，r b e＝1k Ω，β=37.5，试求放大电路的静态值、电压放大倍数及输入电阻和输出电阻。

解: 04.010300123=⨯=≈-=B CC B BE CC B R U R U U I （mA ）5.104.05.37=⨯==B C I I β（mA ）65.1412=⨯-=-=C C CC CE I R U U （V ） 2//=='L C LR R R （k Ω） 751)4//4(5.37)//(-=⨯-=-=⋅beL C U r R R A βr i =R B //r be =300//1=1 k Ω r o = R C =4 k Ω6、※已知图示电路中晶体管的β ＝100，r b e =1k Ω。

（1）现已测得静态管压降U C E＝6V ，估算R B 约为多少千欧；（2）若测得iU 和o U 的有效值分别为1mV 和100mV ，则负载电阻R L 为多少千欧？解：（1）求解R BΩ=-=-====-=k 57002.06.012A 02.0),(2mA,2B BE CC B C B c CE CC C I U U R m II R U U I β分（2）求解R L ：1001100i o -=-=-=U U A u Ω=∴⨯=-=k 1 1R -100 'L L ,be'LR r R A u β而Ω=∴=+=+k 5.1 11 R 1 31 111L L L c R R R R L 即， 7、电路如图所示，晶体管的β＝50，r b e =1KΩ，7.0=BE U V ，求（1）电路的静态工作点；（2）电路的电压放大倍数u A 。

解： （1）V 2CC b2b1b1B =⋅+≈V R R R UA 3.117.02eBEBQ E =-=-=≈R U U I I C 40502===βCB I I （μA ） 2.4)15(3.112)(=+⨯-=+-=EC C CC CE R R I U U （V ）（2）5.2//=='L C LR R R （k Ω） 12515.250)(beL c -=⨯-=-=r R R A u ∥β 8、图为分压式偏置放大电路，已知U CC =24V ，R C =3.3KΩ，R E =1.5 KΩ,R B1=33 KΩ,R B2=10 KΩ,R L =5.1 KΩ,β=66，7.0=BE U V 。

试求：（1）静态值I B 、I C 和U CE ；（2）画出微变等效电路。

解：（1）V R R R U U B B B CCB 58.5221=+=mA R U U I I E BE B E C 2.35.17.058.5=-=-=≈mA I I CB 048.0662.3===βV I R R U U C E C CC CE 64.82.3)5.13.3(24)(=⨯+-=+-=（2）9、图为分压式偏置放大电路，已知U CC =15V ，R C =3KΩ，R E =2KΩ,R B1=25KΩ,R B2=10KΩ,R L =5 KΩ,β=50 ，r b e =1KΩ，7.0=BE U V 。

试求：（1）静态值I B 、I C 和U CE ；（2）计算电压放大倍数u A 。

解：（1）V R R R U U B B B CCB 3.4221=+=mA R U U I I E BE B E C 8.127.03.4=-=-=≈mAI I CB 036.0508.1===β V I R R U U C E C CC CE 68.1)23(15)(=⨯+-=+-=（2）10016//350'-=⨯-=-=be L u r R A β10、图为分压式偏置放大电路，已知U CC =24V ，R C =3.3K Ω，R E =1.5 K Ω,R B1=33 K Ω,R B2=10 K Ω,R L =5.1 K Ω,β=60 ，r b e =1KΩ，7.0=BE U V 。

试求：（1）计算电压放大倍数u A ；（2）空载时的电压放大倍数0u A ；（3）估算放大电路的输入电阻和输出电阻。

解：（1）21.53.31.53.3//≈+⨯=='L C LR R R （k Ω）120'-=-=beLu r R A β（2）1980-=-=beCu r R A β （3）Ω=≈Ω≈==K R r K R R r r C B B be i 3.3)2(,110//33//1////021，分0162-11、图为分压式偏置放大电路，已知U CC =12V ，R C =3KΩ，R E =2 KΩ,R B1=20KΩ,R B2=10 KΩ,R L =3KΩ,β=60，r b e =1KΩ，7.0=BE U V 。

试求：（1）画出微变等效电路；（2）计算电压放大倍数u A ；（3）估算放大电路的输入电阻和输出电阻。

解：（1）（2）5.13333//=+⨯=='L C LR R R （k Ω） 9013//360'-=⨯-=-=be L u r R A β（3）Ω=≈Ω≈==K R r K R R r r C B B be i 32,110//20//1////021分），（ 12、电路如图所示，晶体管的β＝60，r b e =1KΩ，7.0=BE U V 。

（1）求静态工作点、（2）求u A 、r i 和r o 。

解：（1）Q 点：mA R R U U I e b BE CC B 031.01613007.012)1(=⨯+-=++-=βmA I I B C 88.1031.060=⨯==βVR I I R I U U E B C C C CC CE 36.41031.088.1388.112=⨯+-⨯-=+--=）（）（ （2）9013//360'-=⨯-=-=be L u r R A βΩ=≈Ω===K R r K R r r C b be i 32,1300//1//0分），（13、△电路如图所示，晶体管的β＝60，r b e =1KΩ，7.0=BE U V 。

（1）u A 、r i 和r o ；（2）设s U ＝9mV （有效值），问i U ＝？o U ＝？解：（1）9013//360'-=⨯-=-=be L u r R A β，，Ω=≈Ω≈==K R r K R r r C b be i 31300//1//039121=⨯+=⨯+=S i S i i U r R r U (mV),27.0270390V mV U A U i u o ==⨯==14、△电路如图所示的放大电路中, 己知晶体管的β=50，U CC =12V ，r be =1.5k Ω，∞=L R ，ＲB1=20k Ω，ＲB2=100 k Ω，ＲE ＝1.5k Ω，ＲC ＝4.5k Ω。
