按惯例规定正方向，如图1-14所示：
①电压降的正方向与电流的正方向一致； ②磁通的正方向与产生该磁通的电流的正方向之间符合右手螺旋 定则； ③感应电动势的正方向与磁通的正方向之间符合右手螺旋关系。 当原边电压按正弦规律变化时，则磁通中也按正弦规律变化。
原、副绕组中感应电势的有效值为 ：
E 1 E 1 2 m N 1 2 m 22 fN 1 m 4 .4 4 fN 1 m
在油箱和储油柜的连通管中装有气体继电器。当变压器内部 发生故障时，产生气体使气体继电器动作，发出信号，示意 工作人员及时处理或令其开关跳闸。容量在800以上的变压器， 油箱盖上装有防爆管，其管口用3 ～ 5mm厚的玻璃片封住。 当变压器内部发生故障，保护装置失灵时，箱内产生大量气 体将冲破玻璃片喷出，不致损坏箱体。最近生产的变压器采 用压力释放阀代替防爆管，当内部故障引起压力升高时，压 力释放阀动作，接通接点报警或令开关跳闸。气体继电器、 防爆管和压力释放阀为安全保护装置。
图1-3 斜接缝叠片的排法 (a)奇数层叠片；(b)偶数层叠片
小型变压器的铁心柱截面是方形或矩形的，大型变压器的 铁心柱截面是阶梯形状的，如图1-4所示。铁心柱套装绕组， 连接铁心柱的部分称为磁轭。磁轭的截面比铁心柱的截面 大5％ ～ 10％，以减小空载电流和空载损耗。
图1-4 铁心柱截面 (a) 大型铁心柱截面；(b) 小型铁心柱截面
图1-10 2500kVA的牵引整流干式变压器
图1-11 低压电流为2000A的电炉干式变压器
图1-12 海上平台用1000kVA的干式变压器
1.1.2【知识进阶】变压器的基本工作原理

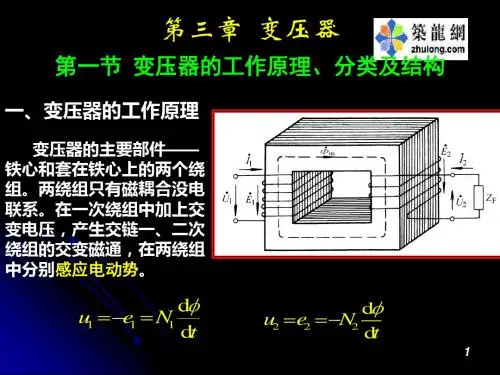

变压器依据电磁感应原理工作，它的基本工作原理可以用 图1-13说明。
图1-13 单相变压器的工作原理图
