钢材的涂色标记

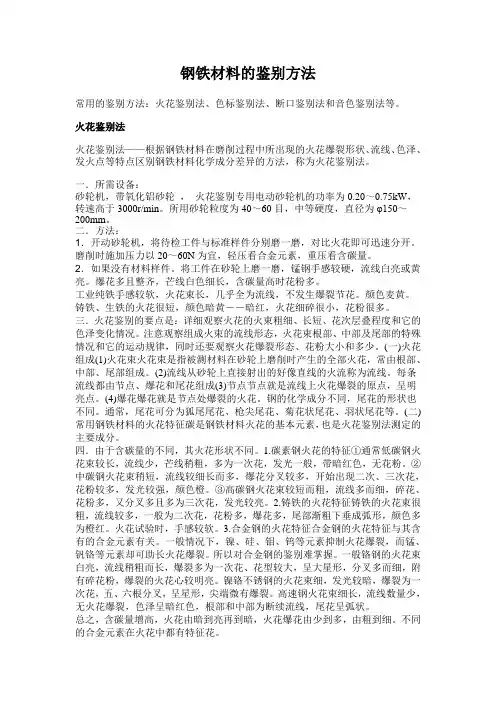

钢铁材料的鉴别方法常用的鉴别方法：火花鉴别法、色标鉴别法、断口鉴别法和音色鉴别法等。

火花鉴别法火花鉴别法——根据钢铁材料在磨削过程中所出现的火花爆裂形状、流线、色泽、发火点等特点区别钢铁材料化学成分差异的方法，称为火花鉴别法。

一．所需设备：砂轮机，带氧化铝砂轮，火花鉴别专用电动砂轮机的功率为0.20～0.75kW，转速高于3000r/min。

所用砂轮粒度为40～60目，中等硬度，直径为φ150～200mm。

二．方法：1．开动砂轮机，将待检工件与标准样件分别磨一磨，对比火花即可迅速分开。

磨削时施加压力以20～60N为宜，轻压看合金元素，重压看含碳量。

2．如果没有材料样件。

将工件在砂轮上磨一磨，锰钢手感较硬，流线白亮或黄亮。

爆花多且整齐，芒线白色细长，含碳量高时花粉多。

工业纯铁手感较软，火花束长，几乎全为流线，不发生爆裂节花。

颜色麦黄。

铸铁、生铁的火花很短，颜色暗黄－－暗红，火花细碎很小，花粉很多。

三．火花鉴别的要点是：详细观察火花的火束粗细、长短、花次层叠程度和它的色泽变化情况。

注意观察组成火束的流线形态，火花束根部、中部及尾部的特殊情况和它的运动规律，同时还要观察火花爆裂形态、花粉大小和多少。

(一)火花组成(1)火花束火花束是指被测材料在砂轮上磨削时产生的全部火花，常由根部、中部、尾部组成。

(2)流线从砂轮上直接射出的好像直线的火流称为流线。

每条流线都由节点、爆花和尾花组成(3)节点节点就是流线上火花爆裂的原点，呈明亮点。

(4)爆花爆花就是节点处爆裂的火花。

钢的化学成分不同，尾花的形状也不同。

通常，尾花可分为狐尾尾花、枪尖尾花、菊花状尾花、羽状尾花等。

(二)常用钢铁材料的火花特征碳是钢铁材料火花的基本元素，也是火花鉴别法测定的主要成分。

四．由于含碳量的不同，其火花形状不同。

1.碳素钢火花的特征①通常低碳钢火花束较长，流线少，芒线稍粗，多为一次花，发光一般，带暗红色，无花粉。

②中碳钢火花束稍短，流线较细长而多，爆花分叉较多，开始出现二次、三次花，花粉较多，发光较强，颜色橙。

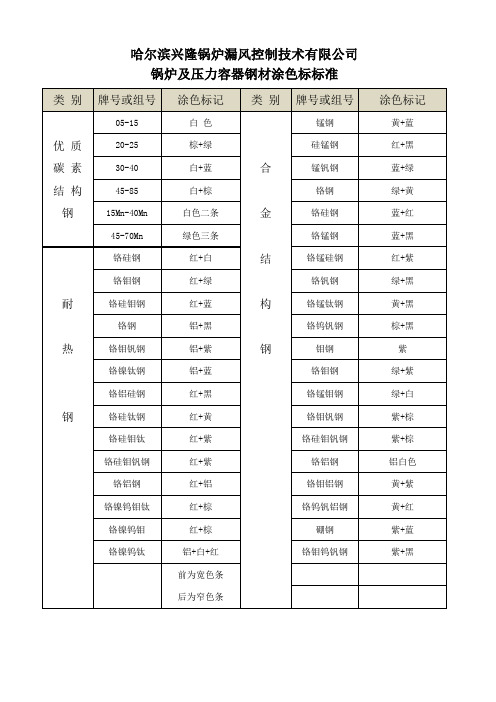

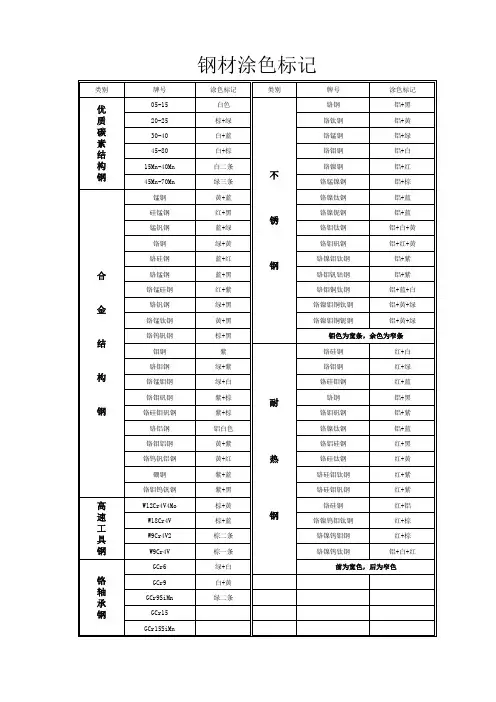

钢材的涂色标记钢材的涂色标记类别牌号或组别涂色标记优质碳素结构钢05～15 白色20～25 棕色+绿色30～40 白色+蓝色45～85 白色+棕色15Mn～40Mn 白色二条45Mn～70Mn 绿色三条合金结构钢锰钢黄色+蓝色硅锰钢红色+黑色锰钒钢蓝色+绿色铬钢绿色+黄色铬硅钢蓝色+红色铬锰钢蓝色+黑色铬锰硅钢红色+紫色铬钒钢绿色+黑色铬锰钛钢黄色+黑色铬钨钒钢棕色+黑色钼钢紫色铬钼钢绿色+紫色铬锰钼钢绿色+白色铬钼钒钢紫色+棕色铬硅钼钒钢紫色+棕色铬铝钢铝白色铬钼铝钢黄色+紫色铬钨钒铝钢黄色+红色硼钢紫色+蓝色铬钼钨钒钢紫色+黑色高速工具钢W12Cr4V4Mo 棕色一条+黄色一条W18Cr4V 棕色一条+蓝色一条W9Cr4V2 棕色二条W9Cr4V 棕色一条铬轴承钢GCr6 绿色一条+白色一条GCr9 白色一条+黄色一条GCr9SiMn 绿色二条GCrl5 蓝色一条GCrl5SiMn 绿色一条+蓝色一条不锈耐酸钢铬钢铝色+黑色铬钛钢铝色+黄色铬锰钢铝色+绿色铬钼钢铝色+白色铬镍钢铝色+红色铬锰镍钢铝色+棕色铬镍钛钢铝色+蓝色铬镍铌钢铝色+蓝色铬钼钛钢铝色+白色+黄色铬钼钒钢铝色+红色+黄色铬镍钼钛钢铝色+紫色铬钼钒钴钢铝色+紫色铬镍铜钛钢铝色+蓝色+白色铬镍钼铜钛钢铝色+黄色+绿色铬镍钼铜铌钢铝色+黄色+绿色(铝色为宽条，余为窄色条) 耐热钢铬硅钢红色+白色铬钼钢红色+绿色铬硅钼钢红色+蓝色铬钢铝色+黑色铬钼钒钢铝色+紫色铬镍钛钢铝色+蓝色铬铝硅钢红色+黑色铬硅钛钢红色+黄色铬硅钼钛钢红色+紫色铬硅钼钒钢红色+紫色铬铝钢红色+铝色铬镍钨钼钛钢红色+棕色铬镍钨钼钢红色+棕色铬镍钨钛钢铝色+白色+红色(前为宽色条，后为窄色条)。

钢材的火花鉴别钢材的品种繁多，应用广泛，性能差异也很大，因此对钢材的鉴别就显得异常重要。

钢材的鉴别方法很多，现场主要用火花鉴别及根据钢材色标识别两种方法。

火花鉴别法是依靠观察材料被砂轮磨削时所产生的流线、爆花及其色泽判断出钢材化学成分的一种简便方法.火花鉴别常用设备及操作方法火花鉴别常用的设备为手提式砂轮机或台式砂轮机，砂轮宜采用46～60号普通氧化铝砂轮。

手提式砂轮直径为100~150mm，台式砂轮直径为200～250mm，砂轮转速一般为2800~4000r/min。

在火花鉴别时，最好应备有各种牌号的标准钢样以帮助对比、判断。

操作时应选在光线不太亮的场合进行,最好放在暗处，以免强光使火花色泽及清晰度的判别受到影响.操作时使火花向略高于水平方向射出,以便观察火花流线的长度和各部位的火花形状特征.施加的压力要适中，施加较大压力时应着重观察钢材的含碳量；施加较小压力时应着重观察材料的合金元素。

火花的组成和名称1.火束钢件与高速旋转的砂轮接触时产生的全部火花叫做火花束，也叫火束。

火束由根部火花、中部火花和尾部火花三部分组成，如图1-13所示。

图1-13火束的组成2.流线钢件在磨削时产生的灼热粉末在空间高速飞行时所产生的光亮轨迹,称为流线。

流线分直线流线、断续流线和波纹状流线等几种，如图1-14所示。

碳钢火束的流线均为直线流线；铬钢、钨钢、高合金钢和灰铸件的火束流线均呈断续流线;而呈波纹状的流线不常见。

图1-14流线的形状3.节点和芒线流线上中途爆裂而发出的明亮而稍粗的点,叫节点。

火花爆裂时所产生的短流线称为芒线。

因钢中含碳量的不同，芒线有二根分叉、三根分叉、四根分叉和多根分叉等几种，如图1—15所示。

图1-15芒线的形式4。

爆花与花粉在流线或芒线中途发生爆裂所形成的火花形状称为爆花，由节点和芒线组成。

只有一次爆裂芒线的爆花称为一次花,在一次花的芒线上再次发生爆裂而产生的爆花称为二次花，以此类推，有三次花、多次花等，如图1-16所示。

项目一常用金属材料课题一碳钢任务一认识碳钢班级姓名组号合作者学习目标完成本学习任务后，你应当能1. 说出碳钢的分类、牌号、性能2.会正确选用碳钢任务实施一．完成下列填空题：’1．碳钢是指含碳量小于_______的铁碳合金，实际使用的含碳量_________。

碳钢不仅冶炼方便，价格低，产量大，且具有优良的____________、_________和___________性能. 2．碳钢的种类很多，按用途分，碳钢主要有_____________、____________和___________三种；按含碳量分类，有_________、________和__________三类；按质量分_____、_______和_______三类。

3．将分发到的实物进行相关分类：（弹簧、螺钉、轴承、链轮、钢丝钳、剪刀、锉刀、游标卡尺）属于碳素结构钢的有_______、________、______、_______等结构件，其含碳量一般_______％；属于碳素工具钢的有_______、________、______、_______等各种工具，其含碳量一般______％。

类别牌号举例普通碳素结构钢优质碳素结构钢碳素工具钢铸造碳钢二、完成下列选择题：1．碳钢指含碳量（）的铁碳合金。

A．< 1.5％ B．< 2％ C．< 2.11% D．< 4%32.低碳钢的含碳量为（）。

A．≤ 0.20％ B．≤ 0.25％ C．≤ 0.30％ D．≥0.1％3．螺钉由（）制造；机床主轴由（）制造；锉刀由（）制造；飞轮由（）制造。

A．45 B．Q195 C．ZG 230-460 D．T12任务评价根据各小组讨论结果，分别派代表交流学案内容，相互对照检查，评价各自结果。

参考题型正确错误填空题（32题）选择题（6题）任务巩固1.何为碳钢？碳钢的材料有何特点？2.常用的碳钢普通碳素结构钢优质碳素结构钢碳素工具钢铸造碳钢碳钢牌号牌号：ZG200—400 45 Ｑ235—A.F T103.碳钢如何分类？4.碳钢的牌号如何表示？任务拓展1．碳素钢中除铁与碳外，还常有、、、等杂质元素，其中、是有益元素，、是有害元素。

钢筋表面的标识钢筋是建筑和工程中常用的一种材料，它具有大强度、高耐久度和优质耐腐蚀等特性。

然而，在实际应用过程中，钢筋是一种容易混淆的材料。

为了保证其质量和安全性能，对钢筋表面进行标识是非常必要的，有效地解决了混淆和错误安装的问题。

本文将重点介绍钢筋表面的标识方法和标识规范。

一、钢筋表面的标识方法（一）激光打印法激光打印是现代重要的标识方法之一，具有标识质量高，印刷速度快等特点。

常见的激光打印设备有喷码机、激光打标机等。

使用激光打印标识的钢筋是非常耐久的，它不会在运输和使用中剥落和褪色。

（二）登记法钢筋的标识可以使用固定的登记号码来实现，这个号码可以使用数字、字母或特殊符号组成。

通过使用登记法，可以轻松地对每条钢筋进行跟踪和识别。

登记号码可以直接在钢筋表面雕刻或烙印，或者用铅笔或石墨棒写在钢筋表面。

（三）涂印法涂印法是一种工业标识法，它会在钢筋表面印刷标记信息或图案。

这些信息或图案可以使用各种颜色的油漆或涂料来制作，从而区分不同钢筋的类型和用途。

涂印标识的优点是使用起来非常简单，而且成本低。

二、钢筋表面的标识规范（一）标识内容对于不同类型的钢筋，标识内容可能会有所不同。

例如，建筑中使用的钢筋，必须按照规定的标识要求对其进行标记。

通常需要标记以下内容：钢筋的规格，批次号，生产厂家标识，年份，强度等级等。

（二）标识位置钢筋的标识位置应该确定在被混凝土覆盖之前，这样可以保证标识的持久性。

标识位置应该固定在钢筋的末端，同时距离钢筋的顶部和底部各不小于5个倒钩直径。

标识内容在标识位置上应该放置得整齐、清晰，字母和数字不应该模糊，以免影响识别。

（三）标识的字迹和尺寸标识在钢筋上的字迹要求清晰，大小和样式应符合相关标准。

字迹应该用精度高的激光打印设备或木质铅笔硬度较高的石墨棒，以保证标识不能在使用时轻易褪色或伤害。

字迹的尺寸应该适合钢筋尺寸，小于50mm的钢筋标识高度不应该小于2.5 mm，而大于50mm的钢筋标识高度不应该小于3.5 mm。
