6ES7 211-0AA23-0XB0 CPU221 DC/DC/DC,6 输入/4 输出6ES7 211-0BA23-0XB0 CPU221 继电器输出,6 输入/4 输出6ES7 212-1AB23-0XB8 CPU222 DC/DC/DC,8 输入/6 输出6ES7 212-1BB23-0XB8 CPU222 继电器输出,8 输入/6 输出6ES7 214-1AD23-0XB8 CPU224 DC/DC/DC,14 输入/10 输出6ES7 214-1BD23-0XB8 CPU224 继电器输出,14 输入/10 输出6ES7 214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO(PNP) 6ES7 214-2AS23-0XB8 CPU224XPsi DC/DC/DC,14DI/10DO,2AI/1AO(NPN) 6ES7 214-2BD23-0XB8 CPU224XP 继电器输出,14DI/10DO,2AI/1AO6ES7 216-2AD23-0XB8 CPU226 DC/DC/DC,24 输入/16 输出6ES7 216-2BD23-0XB8 CPU226 继电器输出,24 输入/16 输出扩展模块6ES7 221-1BH22-0XA8 EM221 16 入24VDC,开关量6ES7 221-1BF22-0XA8 EM221 8 入24VDC,开关量6ES7 221-1EF22-0XA0 EM221 8 入120/230VAC，开关量6ES7 222-1BF22-0XA8 EM222 8 出24VDC,开关量6ES7 222-1EF22-0XA0 EM222 8 出120V/230VAC，0.5A 开关量6ES7 222-1HF22-0XA8 EM222 8 出继电器6ES7 222-1BD22-0XA0 EM222 4 出24VDC 固态一MOSFET6ES7 222-1HD22-0XA0 EM222 4 出继电器干触点6ES7 223-1BF22-0XA8 EM223 4 入/4 出24VDC,开关量6ES7 223-1HF22-0XA8 EM223 4 入24VDC/4 出继电器6ES7 223-1BH22-0XA8 EM223 8 入/8 出24VDC,开关量6ES7 223-1PH22-0XA8 EM223 8 入24VDC/8 出继电器6ES7 223-1BL22-0XA8 EM223 16 入/16 出24VDC,开关量6ES7 223-1PL22-0XA8 EM223 16 入24VDC/16 出继电器6ES7 223-1BM22-0XA8 EM223 32 入/32 出24VDC,开关量6ES7 223-1PM22-0XA8 EM223 32 入24VDC/32 出继电器6ES7 231-0HC22-0XA8 EM231 4 入*12 位精度，模拟量6ES7 231-0HF22-0XA0 EM231 8 入*12 位精度，模拟量6ES7 231-7PB22-0XA8 EM231 2 入*热电阻，模拟量6ES7 231-7PC22-0XA0 EM231 4 入*热电阻，模拟量6ES7 231-7PD22-0XA8 EM231 4 入*热电偶，模拟量6ES7 231-7PF22-0XA0 EM231 8 入*热电偶，模拟量6ES7 232-0HB22-0XA8 EM232 2 出*12 位精度，模拟量6ES7 232-0HD22-0XA0 EM232 4 出*12 位精度，模拟量6ES7 235-0KD22-0XA8 EM235 4 入/1 出*12位精度，模拟量6ES7 277-0AA22-0XA0 EM277 PROFIBUS-DP 接口模块6ES7 253-1AA22-0XA0 EM253 位控模块6GK7 243-1EX01-0XE0 CP243-1 工业以太网模块6ES7 291-8GF23-0XA0 MC291,新CPU22x存储器盒，64K6ES7 297-1AA23-0XA0 CC292,CPU22x 时钟/ 日期电池盒6ES7 291-8BA20-0XA0 BC293,CPU22x 电池盒6ES7 290-6AA20-0XA0 扩展电缆，1/0 扩展,0.8 米,CPU22x/EM6ES7 901-3CB30-0XA0编程/通讯电缆，PC/PPI,带光电隔离,5-开关,5m6ES7 901-3DB30-0XA0编程/通讯电缆，PC/PPI,带光电隔离,USB接口，5-开关6ES7 292-1AD20-0AA0 CPU22x/EM端子连接器块,7个端子,可拆卸6ES7 292-1AE20-0AA0 CPU22x/EM端子连接器块,12个端子,可拆卸6ES7 292-1AG20-0AA0 CPU22x/EM 连接器块,18 个端子,可拆卸6AV6 640-0AA00-0AX0 TD400C 文本显示器6EP1 332-1SH31 专为S7－200 设计电源,24V/3.5A 可并联5个6ES7 810-2CC03-0YX0 STEP 7-Micro/Win32 V4.0 包含SP6升级包电源模板6ES7 307-1BA01-0AA0 电源模块(2A)6ES7 307-1EA01-0AA0 电源模块(5A)6ES7 307-1KA02-0AA0 电源模块(10A)CPU6ES7 312-1AE14-0AB0 CPU312，32K 内存6ES7 312-5BF04-0AB0 CPU312C，64K 内存10DI/6DO6ES7 313-5BG04-0AB0 CPU313C，128K 内存24DI/16DO / 4AI/2AO6ES7 313-5BG04-9AM0 CPU313C，128K 内存24DI/16DO / 4AI/2AO( 组合件)( 6ES7313- 5BF03-0AB0+2*6ES7 392-1AM00-0AA0 )6ES7 313-6BG04-0AB0 CPU313C-2PTP, 128K 内存16DI/16DO6ES7 313-6CG04-0AB0 CPU313C-2DP, 128K 内存16DI/16DO6ES7 313-6CG04-9AM0 CPU313C-2DP，128K 内存16DI/16DO (6ES7 313-6CF03-0AB0+6ES7 392-1AM00-0AA0)6ES7 314-1AG14-0AB0 CPU314,128K 内存6ES7 314-6BH04-0AB0 CPU314C-2PTP 192K 内存24DI/16DO / 4AI/2AO6ES7 314-6CH04-0AB0 CPU314C-2DP 192K 内存24DI/16DO / 4AI/2AO6ES7 314-6CH04-9AM0 CPU314C-2DP 192K 内存24DI/16DO / 4AI/2AO ( 6ES7314- 6CG03-0AB0+2*6ES7 392-1AM00-0AA0)6ES7 315-2AH14-0AB0 CPU315-2DP, 256K 内存6ES7 315-2EH14-0AB0 CPU315-2 PN/DP, 384K 内存6ES7 317-2AK14-0AB0 CPU317-2DP,1M 内存6ES7 317-2EK14-0AB0 CPU317-2 PN/DP,1MB 内存6ES7 318-3EL01-0AB0 CPU319-3 PN/DP,2M 内存内存卡6ES7 953-8LF20-0AA0 SIMATIC Micro 6ES7 953-8LG20-0AA0 SIMATIC Micro 6ES7 953-8LJ30-0AA0 SIMATIC Micro 内存卡64kByte(MMC) 内存卡128KByte(MMC) 内存卡512KByte(MMC)6ES7 953-8LL20-0AA0 SIMATIC Micro 6ES7 953-8LM20-0AA0 SIMATIC Micro 6ES7 953-8LP20-0AA0 SIMATIC Micro 开关量模板6ES7 321-1BH02-0AA0 开入模块（ 16 点， 24VDC ） 6ES7 321-1BH02-9AJ0 开 入 模 块 （ 16 点 ， 24VDC ） 组 合 件 （6ES7 321-1BH02-0AA0+6ES7 392-1AJ00-0AA0）6ES7 321-1BH10-0AA0 开入模块（ 16 点， 24VDC ）6ES7 321-1BH50-0AA0 开入模块（16 点，24VDC 源输入）6ES7 321-1BH50-9AJ0 开入模块（16 点，24VDC 源输入）组合件（6ES7 321-1BH50-0AA0+6ES7 392-1AJ00-0AA0）6ES7 321-1BL00-0AA0 开入模块（ 32点， 24VDC ）6ES7 321-1BL00-9AM0 开入模块（32 点，24VDC ） 组合件（6ES7 321-1BL00-0AA0+6ES7 392-1AM00-0AA0）6ES7 321-7BH01-0AB0 开入模块（16 点，24VDC 诊断能力）392-1AJ00-0AA0） 6ES7 321-1CH00-0AA0 开入模块（ 16点， 24/48VDC ）6ES7 321-1CH20-0AA0 开入模块（16 点，48/125VDC ）6ES7 321-1BP00-0AA0 开入模块（ 64点， 24VDC ）6ES7 322-1BH01-0AA0 开出模块（ 16点， 24VDC ） 392-1AJ00-0AA0）6ES7 322-1BH10-0AA0 开出模块（16 点，24VDC 高速 6ES7 322-1CF00-0AA0 开出模块（ 8点， 48-125VDC ）6ES7 322-8BF00-0AB0开出模块（8点，24VDC 诊断能力6ES7 322-5GH00-0AB0开出模块（16点，24VDC 独立接点，故障保护）6ES7 322-1BL00-0AA0 开出模块（ 32 点， 24VDC ）6ES7 322-1BL00-9AM0 开 出 模 块 （ 32 点 ， 24VDC ） （6ES7322-1BL00-0AA0+6ES7 392-1AM00-0AA0）6ES7 322-1FL00-0AA0 开出模块（ 32 点， 120VAC/230VAC ）6ES7 322-1BF01-0AA0 开出模块（ 8点， 24VDC ， 2A ）6ES7 322-1FF01-0AA0 开出模块（ 8点， 120V/230VAC ）6ES7 322-5FF00-0AB0 开出模块（8 点，120V/230VAC,独立接点）6ES7 322-1HF01-0AA0 开出模块（8 点，继电器,2A ）6ES7 322-1HF01-9AJ0 开 出 模 块 （ 8 点 , 继 电 器 ,2A ） （6ES7 322-1HF01-0AA0+6ES7 392-1AJ00-0AA0）6ES7 322-1HF10-0AA0开出模块（8点，继电器，5A ，独立接点） 6ES7 322-1HH01-0AA0 开出模块 （16 点， 继电器）内存卡 2MByte（MMC ）内存卡 4MByte（MMC ）6ES7 321-1EL00-0AA0 开入模块（ 32 点， 120VAC ） 6ES7 321-1FF01-0AA0 开入模块（ 8 点， 6ES7 321-1FF10-0AA0 开入模块（ 8 点， 120/230VAC ）120/230VAC ）与公共电位单独连接6ES7 321-1FH00-0AA0 开入模块（ 16点， 120/230VAC ）6ES7 321-1FH00-9AJ0 开 入 模 块 （ 16 点，八、120/230VAC ） （6ES7 321-1FH00-0AA0+6ES7 6ES7 322-1BH01-9AJ0 开 出 模 块 （ 16 点 24VDC ） （6ES7 322-1BH01-0AA0+6ES7模拟量模板6ES7 331-7KF02-0AB0 模拟量输入模块 （8 路，多种信号 ）392-1AJ00-0AA0)6ES7 331-7KB02-0AB0 模拟量输入模块 (2 路，多种信号 )6ES7 331-7KB02-9AJ0模 拟量输入模块（2 路，多 种信号）（6ES7392-1AJ00-0AA0)6ES7 331-7NF00-0AB0 模拟量输入模块 (8 路， 15 位精度)6ES7 331-7NF00-9AM0 模拟量输入模块(8 路，15 位精度)(6ES7 331-7NF00-0AB0+6ES7 392-1AM00-0AA0)6ES7 331-7NF10-0AB0 模拟量输入模块 (8 路， 15位精度)4 通道模式6ES7 331-7HF01-0AB0 模拟量输入模块 (8 路， 14位精度，快速 )6ES7 331-1KF02-0AB0 模拟量输入模块 (8 路, 13 位精度)6ES7 331-1KF02-9AM0 模 拟量输 入模块(8 路，13 位精度)(6ES7 331-1KF02-0AB0+6ES7 392-1AM00-0AA0)6ES7 331-7PF01-0AB0 8 路模拟量输入 ，16 位，热电阻6ES7 331-7PF01-9AM0 8 路模拟 量输入,16 位,热电阻(6ES7 331-7PF01-0AB0+6ES7392-1AM00-0AA0)6ES7 331-7PF11-0AB0 8 路模拟量输入 ,16 位,热电偶6ES7 331-7PF11-9AM0 8 路模拟 量输入,16 位，热电偶(6ES7 331-7PF11-0AB0+6ES76ES7 334-0KE00-0AB0模拟量输入（4路RTD ）/模拟量输出（2路）6ES7 334-0CE01-0AA0 模拟量输入 （4 路）/模拟量输出（ 2路）6ES7 322-1HH01-9AJ0 392-1AJ00-0AA0)6ES7 322-5HF00-0AB0 6ES7 322-1FH00-0AA0 6ES7 322-1BP00-0AA0 开出模开出模块（ 开出模块（ 开出块 (16 点 , 继 电 器 )(6ES7 322-1HH01-0AA0+6ES7 6ES7 323-1BH01-0AA0 8 点输入， 6ES7 323-1BL00-0AA0 16 点输入， 6ES7 323-1BL00-9AM0 16 点 输 323-1BL00-0AA0+6ES7 392-1AM00-0AA0)8 点 , 继电器 ,5A ，故障保护）16 点， 120V/230VAC ）64 点， 24VDC ）24VDC 8点输出，24VDC 模块24VDC 16 点输出，24VDC 模块入 ， 24VDC ； 16 点 输 出 ， 24VDC 模 块 （6ES7 6ES7 331-7KF02-9AJ0 模 拟量 输入 模块 (8 路， 多种 信号 ） （6ES7 331-7KF02-0AB0+6ES7 331-7KB02-0AB0+6ES7392-1AM00-0AA0)6ES7 332-5HD01-0AB0 6ES7 332-5HD01-9AJ0 6ES7 332-5HB01-0AB0 6ES7 332-5HB01-9AJ0 6ES7 332-5HF00-0AB0 6ES7 332-5HF00-9AM0 6ES7 332-7ND02-0AB0模拟输出模块 模拟输出模块 模拟输出模块 模拟输出模块 模拟输出模块 模拟输出模块 (4 (4 (2 (2 (8 (8 路)路)(6ES7 332-5HD01-0AB0+6ES7 392-1AJ00-0AA0) 路)路)(6ES7 332-5HB01-0AB0+6ES7 392-1AJ00-0AA0) 路) 路)(6ES7 332-5HF00-0AB0+6ES7 392-1AM00-0AA0) 模拟量输出模块 （4 路， 15位精度）附件6ES7 365-0BA01-0AA0 IM365 接口模块6ES7 360-3AA01-0AA0 IM360 接口模块6ES7 361-3CA01-0AA0 IM361 接口模块6ES7 392-1AJ00-0AA0 20 针前连接器6ES7 392-1AM00-0AA0 40 针前连接器6ES7 390-0AA00-0AA0 SIMATIC S7-300 ，总线连接器 功能模板6ES7 350-1AH03-0AE0 FM350-1 计数器功能模块6ES7 350-2AH01-0AE0 FM350-2 计数器功能模块6ES7 351-1AH02-0AE0 FM351 定位功能模块6ES7 352-1AH02-0AE0 FM352 电子凸轮控制器 +组态包光盘6ES7 355-0VH10-0AE0 FM355C 闭环控制模块6ES7 355-1VH10-0AE0 FM355S 闭环控制系统6ES7 355-2CH00-0AE0 FM355-2C 闭环控制模块6ES7 355-2SH00-0AE0 FM355-2S 闭环控制模块6ES7 338-4BC01-0AB0 SM338 绝对位置输入模块6ES7 352-5AH01-0AE0 FM352-5 高速布尔处理器6ES7 352-5AH11-0AE0 FM352-5 高速布尔处理器通讯模板6ES7 870-1AB01-0YA0 可装载驱动 6ES7 902-1AB00-0AA0 RS232 电缆 5m6ES7 902-1AC00-0AA0 RS232 电缆 10m 6ES7 368-3BB01-0AA0 6ES7 368-3BC51-0AA0 6ES7 368-3BF01-0AA06ES7 368-3CB01-0AA0 6ES7 390-1AB60-0AA0 6ES7 390-1AE80-0AA0 6ES7 390-1AF30-0AA0 6ES7 390-1AJ30-0AA0 6ES7 390-1BC00-0AA0 连接电缆 (1 米 ) 连接电缆 (2.5 米 ) 连接电缆 (5 米 ) 连接电缆 (10 米 )导轨 (160mm)导轨 (480mm) 导轨(530mm) 导轨(830mm) 导轨(2000mm)6ES7 392-4BB00-0AA0 S7-300 6ES7 392-4BC50-0AA0 S7-300 6ES7 392-4BF00-0AA0 S7-300 6ES7 392-1AN00-0AA0 S7-300 个 6ES7 392-1BN00-0AA0 S7-300个 连接电缆，用于 64 通道模块，连接电缆，用于 64 通道模块，连接电缆，用于 64 通道模块， ，端子排，带螺钉型端子，用于长：1M 一包2个 长：2.5M ，一包2个 长：5M 一包2个 S7-300 64 通道模块，一包 2 S7-300 64 通道模块，一包 2 6ES7 340-1AH02-0AE0 CP340 6ES7 340-1BH02-0AE0 CP340 6ES7 340-1CH02-0AE0 CP3406ES7 341-1AH02-0AE0 CP341 6ES7 341-1BH02-0AE0 CP341 6ES7 341-1CH02-0AE0 CP341 通讯处理器( RS232) 通讯处理器( 20mA/TTY ) 通讯处理器( RS485/RS422)通讯处理器( RS232)通讯处理器( 20mA/TTY ) 通讯处理器( RS485/RS422)MODBUS RTl 从站6ES7 870-1AA01-0YA0 可装载驱动MODBUS RTl主站6ES7 902-1AD00-0AA0 RS232 电缆15m 6ES7 902-2AB00-0AA0 20mA/TTY 电缆5m6ES7 902-2AC00-0AA0 20mA/TTY 电缆10m6ES7 902-2AG00-0AA0 20mA/TTY 电缆50m 6ES7 902-3AB00-0AA0 RS485/RS422 电缆5m6ES7 902-3AC00-0AA0 RS485/RS422 电缆10m6ES7 902-3AG00-0AA0 RS485/RS422 电缆50m 6GK7 342-5DA02-0XE0 CP342-5 通讯模块6GK7 342-5DF00-0XE0 CP342-5 光纤通讯模块6GK7 343-5FA01-0XE0 CP343-5 通讯模块6GK7 343-1EX30-0XE0 CP343-1 以太网通讯模块6GK7 343-1CX10-0XE0 CP343-1 以太网通讯模块6GK7 343-1GX30-0XE0 CP343-1 IT 以太网通讯模块( 支持PROFINET) 6ES7 312-1AE13-0AB0 CPU312 , 32K 内存6ES7 315-2AG10-0AB0 CPU315-2DP, 128K 内存6ES7 315-2EH13-0AB0 CPU315-2 PN/DP, 256K 内存6ES7 317-2EK13-0AB0 CPU317-2 PN/DP,1MB 内存6ES7 318-3EL00-0AB0 CPU319-3 PN/DP,1.4M 内存6ES7 353-1AH01-0AE0 FM353 定位功能模块6ES7 354-1AH01-0AE0 FM354 定位功能模块6ES7 357-4AH01-0AE0 FM357-2 定位功能模块6ES7 312-5BE03-0AB0 CPU312C, 32K 内存10DI/6DO6ES7 313-5BF03-0AB0 CPU313C, 64K 内存24DI/16DO / 4AI/2AO6ES7 313-5BF03-9AM0 CPU313C，64K 内存24DI/16DO / 4AI/2AO( 组合件)( 6ES7313- 5BF03-0AB0+2*6ES7 392-1AM00-0AA0 )6ES7 313-6BF03-0AB0 CPU313C-2PTP, 64K 内存16DI/16DO6ES7 313-6CF03-0AB0 CPU313C-2DP, 64K 内存16DI/16DO6ES7 313-6CF03-9AM0 CPU313C-2DP，64K 内存16DI/16DO(6ES7 313-6CF03-0AB0+6ES7 392-1AM00-0AA0)6ES7 314-6BG03-0AB0 CPU314C-2PTP 96K 内存24DI/16DO / 4AI/2AO6ES7 314-6CG03-0AB0 CPU314C-2DP 96K 内存24DI/16DO / 4AI/2AO6ES7 314-6CG03-9AM0 CPU314C-2DP 96K 内存24DI/16DO / 4AI/2AO ( 6ES7314- 6CG03-0AB0+2*6ES7 392-1AM00-0AA0)6ES7 315-2AG10-0AB0 CPU315-2DP, 128K 内存6ES7 317-2AJ10-0AB0 CPU317-2DP,512K 内存电源模块6ES7 407-0DA02-0AA0 电源模块(4A)6ES7 407-0KA02-0AA06ES7 407-0KR02-0AA06ES7 407-0RA02-0AA06ES7 405-0DA02-0AA06ES7 405-0KA02-0AA06ES7 405-0RA02-0AA06ES7 971-0BA00 备用电池 CPU6ES7 412-3HJ14-0AB0 CPU 412-3H; 512KB 程序内存 /256KB 数据内存6ES7 414-4HM14-0AB0 CPU 414-4H; 冗余热备 CPU 2.8 MB RAM6ES7 417-4HT14-0AB0 CPU 417-4H; 冗余热备 CPU 30 MB RAM6ES7 400-0HR00-4AB0 CPU 417-4H; 冗余热备 CPU 30 MB RAM6ES7 400-0HR50-4AB0 412H 系统套件包括 2 个CPU 1个H 型中央机架、2个电源、2个1M 存储卡、 4个同步模块、 2 根同步电缆，以及 4 个备用电池 (PS405 10A)6ES7 412-1XJ05-0AB0 CPU412-1,144KB 程序内存 /144KB 数据内存6ES7 412-2XJ05-0AB0 CPU412-2,256KB 程序内存 /256KB 数据内存6ES7 412-2EK06-0AB0 CPU412-2PN/DP,0.5M 程序内存 /0.5M 数据内存6ES7 414-2XK05-0AB0 CPU414-2,512KB 程序内存 /512KB 数据内存6ES7 414-3XM05-0AB0 CPU414-3,1.4M 程序内存 /1.4M 数据内存 1 个 IF 模板插槽6ES7 414-3EM06-0AB0 CPU414-3PN/DP 2M 程序内存/2M 数据内存1个IF 模板插槽 6ES7 416-2XN05-0AB0 CPU416-2,2.8M 程序内存 /2.8M 数据内存6ES7 416-3XR05-0AB0 CPU416-3,5.6M 程序内存 /5.6M 数据内存 1 个 IF 模板插槽6ES7 416-3ES06-0AB0 CPU416-3PN/DP 8M 程序内存 /8M 数据内存 1 个 IF 模板插槽 6ES7 416-2FN05-0AB0 CPU416F-2,2.8M 程序内存 /2.8M 数据内存6ES7 416-3FR05-0AB0 CPU416F-3PN/DP,5.6M 程序内存 /5.6M 数据内存6ES7 417-4XT05-0AB0 CPU417-4,15M 程序内存 /15M 数据内存内存卡6ES7 952-0AF00-0AA0 64K 字节 RAM6ES7 952-1AH00-0AA0 256K 字节 RAM6ES7 952-1AK00-0AA0 1M 字节 RAM6ES7 952-1AL00-0AA0 2M 字节 RAM6ES7 952-1AM00-0AA0 4M 字节 RAM6ES7 952-1AP00-0AA0 8M 字节 RAM6ES7 952-1AS00-0AA0 16M 字节 RAM6ES7 952-1AY00-0AA0 64M 字节 RAM6ES7 952-0KF00-0AA0 64K 字节 FLASH EPROM6ES7 952-0KH00-0AA0 256K 字节 FLASH EPROM6ES7 952-1KK00-0AA0 1M 字节 FLASH EPROM6ES7 952-1KL00-0AA0 2M 字节 FLASH EPROM6ES7 952-1KM00-0AA0 4M 字节 FLASH EPROM6ES7 952-1KP00-0AA0 8M 字节 FLASH EPROM6ES7 952-1KS00-0AA0 16M 字节 FLASH EPROM6ES7 952-1KT00-0AA0 32M 字节 FLASH EPROM6ES7 952-1KY00-0AA0 64M 字节 FLASH EPROM电源模块 电源模块 电源模块 电源模块 电源模块 电源模块(10A) (10A) 冗余 (20A) (4A) (10A) (20A)开关量输入模板6ES7 421-1BL01-0AA0 开关量输入模块(32 点,24VDC)6ES7 421-1EL00-0AA0 开关量输入模块6ES7 421-1FH20-0AA0 开关量输入模块6ES7 421-7BH01-0AB0 开关量输入模块6ES7 421-7DH00-0AB0 开关量输入模块开关量输出模板(32 点,120VUC)(16 点,120/230VUC) (16 点,24VDC)中断(16 点,24V 到60VUC)6ES7 422-1BH11-0AA0 开关量输出模块(16 点,24VDC，2A)6ES7 422-1BL00-0AA0 32 点输出，6ES7 422-7BL00-0AB0 32 点输出，6ES7 422-1FH00-0AA0 16 点输出，24VDC,0.5A24VDC,0.5A, 中断120/230VAC，2A6ES7 422-1HH00-0AA0 16 点输出，继电器，5A模拟量模块6ES7 431-0HH00-0AB0 16 路模拟输入，13 位6ES7 431-1KF00-0AB0 8 路模拟输入，13 位，隔离6ES7 431-1KF10-0AB0 8 路模拟输入，14位，隔离，线性化6ES7 431-1KF20-0AB0 8 路模拟输入，6ES7 431-7KF00-0AB0 8 路模拟输入，6ES7 431-7KF10-0AB0 8 路模拟输入，14位，隔离1 6位，隔离，热电偶1 6位，隔离，热电阻6ES7 431-7QH00-0AB0 16 路模拟输入，16 位，隔离6ES7 432-1HF00-0AB0 8 路模拟输出，13 位，隔离功能模板6ES7 450-1AP00-0AE0 FM450-1 计数器模板6ES7 451-3AL00-0AE0 FM451 定位模板6ES7 452-1AH00-0AE0 FM452 电子凸轮控制器6ES7 453-3AH00-0AE0 FM453 定位模板6ES7 455-0VS00-0AE0 FM455C 闭环控制模块6ES7 455-1VS00-0AE0 FM455S 闭环控制模块6DD1 607-0AA2 FM 458-1DP 快速处理系统6ES7 953-8LJ20-0AA0 用于FM458-1DP 基本模板512KByte(MMC) 6ES7 953-8LL20-0AA0 用于FM458-1DP 基本模板2MByte(MMC) 6ES7 953-8LM20-0AA0 用于FM458-1DP 基本模板4MByte(MMC)6DD1 607-0CA1 EXM 438-1 I/O 扩展模板6DD1 607-0EA0 EXM 448 通讯扩展模板6DD1 607-0EA2 EXM 448-2 通讯扩展模板6DD1 681-0AE2 SB1 0端子模块6DD1 681-0AF4 SB60端子模块6DD1 681-0AG2 SB70端子模块6DD1 681-0AJ1 SU12端子模块6DD1 681-0DH1 SB71 端子模块6DD1 681-0EB3 SB61 端子模块6DD1 681-0GK0 SU13端子模块6DD1 684-0GC0 SC62连接电缆6DD1 684-0GD0 SC63连接电缆6ES7 400-1JA01-0AA0 主板（9 槽）UR26ES7 400-2JA00-0AA0 UR2-H主板（ 18 槽） 6ES7 400-2JA10-0AA0 UR2-H 主板（18槽）铝板6ES7 401-1DA01-0AA0 CR3 机架（4 槽） 6ES7 401-2TA01-0AA0 CR2 主板（18槽） 6ES7 403-1TA01-0AA0 ER1 机架（18槽） 6ES7 403-1JA01-0AA0 ER2 机架（9槽） 6ES7 403-1TA11-0AA0 ER1 机架（ 1 8槽）铝板 6ES7 403-1JA11-0AA0 ER2 机架（9槽）铝板 6ES7 460-0AA01-0AB0 IM460-0 6ES7 461-0AA01-0AA0 IM461-06ES7 461-0AA00-7AA0 终端器6ES7 468-1AH50-0AA0 连接电缆 （0.75 米）6ES7 468-1BB50-0AA0 连接电缆 （1.5 米）6ES7 460-1BA01-0AB0 IM460-1 6ES7 461-1BA01-0AA0 IM461-16ES7 468-3AH50-0AA0 468-3 连接电缆 （0.75 米）6ES7 468-3BB50-0AA0 468-3 连接电缆 （1.5 米）6ES7 460-3AA01-0AB0 IM460-3 6ES7 461-3AA01-0AA0 IM461-36ES7 461-3AA00-7AA0 终端器 6ES7 468-1BF00-0AA0 468-1 连接电缆（ 5 米）6ES7 468-1CB00-0AA0 468-1 连接电缆（ 10 米） 6DD1 684-0GE0 SC64 连接电缆 通讯模板 6ES7 440-1CS00-0YE0 CP440 通讯处理器 6ES7 441-1AA04-0AE0 CP441-1 通讯处理器6ES7 441-2AA04-0AE0 CP441-2 通讯处理器 6ES7 963-1AA00-0AA0 RS232C 接口模板 6ES7 963-2AA00-0AA0 20mA 接口模板 6ES7 963-3AA00-0AA0 RS422/485 接口模板 6ES7 870-1AA01-0YA0 可装载驱动 MODBUS RTL 主站6ES7 870-1AB01-0YA0 可装载驱动 MODBUS RTI 从站 6GK7 443-5FX02-0XE0 CP443-5 基本型通讯处理器 , 支持 Profibus-Fms 协议 6GK7 443-5DX04-0XE0 CP443-5 扩展型通讯处理器 , 支持 Profibus-DP 协议6GK7 443-1EX20-0XE0 CP443-1 以太网通讯处理器 6GK7 443-1GX20-0XE0 CP443-1 高级以太网通讯处理器附件 6ES7 960-1AA04-0XA0 冗余系统同步模板（新）近距离同步（ 6ES7 960-1AB04-0XA0 冗余系统同步模板（新）远程同步模板（ 的光缆） 6ES7 960-1AA04-5AA0 冗余系统光纤连接电缆（ 1 米）（新） 6ES7 960-1AA04-5BA0 冗余系统光纤连接电缆（ 2米）（新）6ES7 960-1AA04-5KA0 冗余系统光纤连接电缆（ 1 0米）（新） 6ES7 833-1CC01-0YA5 S7F 系统可选软件包 1 0米以内） 10 米到 10 公里，用同长度 6ES7 833-1CC00-6YX0 F 运行授权 6ES7 197-1LA04-0XA0 Y-LINK6ES7 492-1AL00-0AA0 前连接器6ES7 400-1TA01-0AA0 主板（18槽）UR1 6ES7 400-1TA11-0AA0 主板 （18 槽）铝板 6ES7 400-1JA11-0AA0 主板（9 槽）铝板6ES7 468-1CC50-0AA0 468-1 连接电缆（25 米）6ES7 468-1CF00-0AA0 468-1 连接电缆（50 米）6ES7 468-1DB00-0AA0 468-1 连接电缆（100 米）6ES7 463-2AA00-0AA0 IM463-2 接口模块6ES7 964-2AA04-0AB0 IF-964 DP 接口模块6ES7 414-3EM05-0AB0 CPU414-3PN/DP 1.4M 程序内存/1.4M 数据内存 1 个IF 模板插槽6ES7 416-3ER05-0AB0 CPU416-3PN/DP 5.6M 程序内存/5.6M 数据内存1 个IF 模板插槽CPU 6ES7 211-1AD30-0XB06ES7 211-1BD30-0XB06ES7 211-1HD30-0XB06ES7 212-1AD30-0XB06ES7 212-1BD30-0XB06ES7 212-1HD30-0XB06ES7 214-1AE30-0XB06ES7 214-1BE30-0XB06ES7 214-1HE30-0XB0DI/DO6ES7 221-1BF30-0XB06ES7 221-1BH30-0XB06ES7 222-1BF30-0XB06ES7 222-1BH30-0XB06ES7 222-1HF30-0XB06ES7 222-1HH30-0XB06ES7 223-1BH30-0XB06ES7 223-1PH30-0XB06ES7 223-1PL30-0XB06ES7 223-1BL30-0XB0AI/AO6ES7 231-4HD30-0XB06ES7 231-4HF30-0XB06ES7 232-4HB30-0XB06ES7 232-4HD30-0XB0 6ES7 234-4HE30-0XB0 6ES7 231-5PD30-0XB0 6ES7 231-5QD30-0XB0 SB6ES7 223-0BD30-0XB0 6ES7 232-4HA30-0XB0 CP6ES7 241-1AH30-0XB0 6ES7 241-1CH30-0XB0 SIM 6ES7 274-1XF30-0XA0 6ES7 274-1XH30-0XA0 存储卡 6ES7 954-8LB00-0AA06ES7 954-8LF00-0AA0 编程软件 6ES7 822-0AA00-0YA0 其它 6GK7 277-1AA10-0AA06EP1 332-1SH71 6ES7 290-6AA30-0XA0 6AV6 640-0BA11-0AX0 OP 73 micro s7-200 系列用 6AV6 640-0CA11-0AX1 TP177 micro 触摸式 s7-200 系列用 6AV6 648-0AC11-3AX0 Smart 700 彩色 7 寸 s7-200 系列用 6AV6 648-0AE11-3AX0 Smart 1000 彩色 10.2 寸 s7-200 系列用 6AV6 641-0AA11-0AX0 OP 73 单色 3 英寸 6AV6 641-0BA11-0AX1 OP 77A 单色 4.5 英寸 6AV6 641-0CA01-0AX1 OP 77B 单色 4.5 英寸6AV6 642-0BD01-3AX0 TP 177B 4.3" TFT 宽屏， 256 色， 2 MB 用户内存 6AV6 642-0AA11-0AX1 TP 177A 单色 5.7 英寸 6AV6 642-0BC01-1AX1 TP 177B DP 单色 5.7 英寸 6AV6 642-0BA01-1AX1 TP 177B PN/DP 彩色 5.7 英寸 6AV6 642-0DC01-1AX1 OP 177B DP 单色 5.7 英寸 6AV6 642-0DA01-1AX1 OP 177B PN/DP 彩色 5.7 英寸6AV6 643-0BA01-1AX0 OP 277-6 操作员面板 ,5.7 寸彩色中文显示 6AV6 643-0AA01-1AX0 TP277-6 触摸式面板 ,5.7 寸彩色中文显示" Touch ， TFT 64K 色 触摸式面板， 8 寸 64K 色中文 按键式面板 ,8 寸 64K 色中文显示 触摸式面板， 10 寸 64K 色中文 按键式面板 ,10 寸 64K 色中文显示 触摸式面板， 12 寸 64K 色中文 触摸式面板， 15 寸 64K 色中文6AV6 642-0EA01-3AX0 MP177 5.7 6AV6 643-0CB01-1AX1 MP277-8 6AV6 643-0DB01-1AX1 MP277-8 6AV6 643-0CD01-1AX1 MP277-10 6AV6 643-0DD01-1AX1 MP277-10 6AV6 644-0AA01-2AX0 MP377-12 6AV6 644-0AB01-2AX0 MP377-156AV6 644-0AC01-2AX1 MP377-19 触摸式面板， 19 寸 64K 色中文 6AV6 644-0BA01-2AX1 MP377-12 按键式面板 ,12 寸 64K 色中文显示 6AV6 647-0AA11-3AX0 SIMATIC KTP400 Basic mono PN 3.8"4 以太网接口6AV6 647-0AB11-3AX0 SIMATIC KTP600 Basic color PN 5,7"6 以太网接口6AV6 647-0AC11-3AX0 KTP600 Basic color DP5.7" 256 色， 接口6AV6 647-0AD11-3AX0 SIMATIC 以太网接口6AV6 647-0AE11-3AX0 SIMATIC MPI/PROFIBUS DP 接口 6AV6 647-0AF11-3AX0 SIMATICKTP600Basic color PN5,7" KTP1000 基本色 KTP1000 基本色 DP 10.4" PN 10,4" 以太网接口6AV6 647-0AG11-3AX0 SIMATIC TP1500 基本色 PN 15.0" 以太网接口 6 个功能键， 6 个功能键 ，8 个功能键 ，8 个功能键MPI/Profi TFT 显示屏， TFT 显示器， bus 256 256 DP TFT 显示器，256 色，无功能键 TFT 显示器， 256 色， 6AV6 671-1CB00-0AX2 MMC 存储卡 128 MB 用于 OP77B, OP/TP 177B, MOBILEPANEL177 6AV2124-2DC01-0AX0 KTP400 Comfort 4.3 寸， 1600 万色 LED 背光， 16:9 宽屏显示，键 控 + 触摸， 4 MB 用户内存 6AV2124-1DC01-0AX0 6AV2124-0GC01-0AX0 12 MB 用户内存 6AV2124-1GC01-0AX0 12 MB 用户内存6AV2124-0JC01-0AX0 12 MB 用户内存 6AV2124-1JC01-0AX0 12 MB 用户内存 6AV2124-0MC01-0AX0 屏，12 MB 用户内存 6AV2124-1MC01-0AX0 KP400 Comfort 4.3 寸， 1600 万色 LED 背光， 16:9 宽屏显示，键控 TP700 Comfort 7 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏， KP700 Comfort 7 寸，1600 万色 LED 背光， 16:9 宽屏显示，键控， TP900 Comfort 9 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏， KP900 Comfort 9 寸，1600 万色 LED 背光， 16:9 宽屏显示，键控，TP1200 Comfort 12 寸， 1600 万色 LED 背光， 16:9 宽屏显示，触摸KP1200 Comfort 12 寸，1600 万色 LED 背光，16:9 宽屏显示，键控， 12 MB 用户内存 6AV6 671-8XB10-0AX1 SD Card 512MB 6ES7 648-0DC50-0AA0 USB stick 8G 6AV6 545-0BA15-2AX0 TP170A 触摸式面板 6AV6 545-0BB15-2AX0 TP170B 触摸式面板 ,5.7 寸单色中文显示 6AV6 545-0BC15-2AX0 TP170B 触摸式面板 ,5.7 寸彩色中文显示 6AV6 542-0BB15-2AX0 OP170B 操作员面板,5.7 寸单色中文显示 6AV6 545-0CA10-0AX0 TP270-6 触摸式面板 ,5.7 寸彩色中文显示 6AV6 545-0CC10-0AX0 TP270-10 触摸式面板 ,10.4 寸彩色中文显示 6AV6 542-0CA10-0AX0 OP270-6 操作员面板 ,5.7 寸彩色中文显示6AV6 542-0CC10-0AX0 OP270-10 操作员面板 ,10.4 寸彩色中文显示个功能键 mono STN 显示屏，个功能键 TFT 显示屏，单色6AV6 542-0AG10-0AX0 MP270B 按键式面板,10.4 寸彩色中文显示6AV6 545-0AH10-0AX0 MP270B-6 触摸式面板，5.7 寸彩色中文6AV6 545-0AG10-0AX0 MP270B-10 触摸式面板,10.4 寸彩色中文显示6AV6 542-0DA10-0AX0 MP370 按键式面板,12 寸256 色中文显示6AV6 545-0DA10-0AX0 MP370 触摸式面板,12 寸256 色中文显示6AV6 545-0DB10-0AX0 MP370 触摸式面板,15 寸256 色中文显示6AV6 574-2AC00-2AA1 CF 存储卡512 MB6ES7 648-0DC30-0AA0 USB stick 1G6ES7 648-0DC40-0AA0 USB stick 2G6AV6 640-0DA11-0AX0 K-TP 178 micro s7-200 系列用6EP1 331-5BA00 单相220VAC输入,输出24VDC 0.6A6EP1 331-5BA10 单相220VAC输入，输出24VDC 1.3A6EP1 321-5BA00 单相 220VAC输入，输出12VDC 2A6EP1 331-1SH03 单相220VAC输入，输出24VDC 1.3A6EP1 332-2BA00 单相220VAC输入，输出24VDC 3.8A6EP1 332-2BA10 6EP1 333-2AA01 6EP1 333-2BA01 6EP1 333-3BA00 6EP1 334-2AA01 6EP1 334-2BA01 6EP1 334-3BA00 6EP1 336-3BA006EP1 6EP1 337-3BA00436-2BA10 6EP1 436-3BA00 6EP1 437-3BA00457-3BA00 6EP1SITOP facets 单相单相单相单相单相单相单相单相单相三相三相三相三相120/220VAC 输入，输出24VDC 2.5A 120/230VAC 输入，输出24VDC 5A 120VAC/220VAC俞入，输出24VDC 5A 120VAC/220to500VAC 输入，输出24VDC 5A 120/220VAC输入，输出24VDC , 10A，工业可并联10A工业可并联220VAC输入，输出24VDC120/220VACto500VAC 输入，输出24VDC , 10A220VAC输入，120/230,40A380VAC输入，380VAC输入，380VAC输入，380VAC输入，输出输出输出输出输出24VDC 20A 工业可并联24VDC ，20A24VDC，24VDC，48VDC，20A40A20A，工业可并联新型模块式电源工业可并联工业可并联6EP1 333-1AL12 单相单相120/230VAC 输入，输出120/230VAC 输入，输出6EP1 334-1AL126ES7 307-1EA80-0AA0 单相120/230VAC 输入，6EP1 353-2BA00 单相120/230VAC 输入，输出LOGO! Power 微型电源组6EP1 332-1SH436EP1 332-1SH52SITOP 附加设备6EP124VDC24VDC 输出24VDC5A10A24VDC 设定范围10A3 〜52DC 10A961-3BA10 6EP1共用961-3BA01961-3BA21961-2BA00 单相220VAC输入，输出24VDC单相220VAC输入，输出24VDC信号模块，缓冲模块，2.5A4A输入范围240VAC/6A, 只能和模块式40A,可并联,输入24VDC输出电流SITOP电源共用只能和模块式SITOP电源6EP16EP1SITOP PS207 冗余模块，诊断模块，输入输入24VDC输出电流24VDC输出电流40A4*10A6EP1 332-1LA00 单相100/220VAC 输入，输出24VDC 2.5A100/220VAC 输入，输出 24VDC 4A 220VAC 输入，输出24VDC 5A 工业可并联 120VAC/220VAC 俞入，输出 24VDC 5A 输出 输出 输出 输出 输出 输出 输出 输出120/230VAC 输入，输出 24VDC 0.5A 6ES7 654-8BC03-5DD0 AS 414-3 自动化系统，存储卡 2MB RAM 用于连接到工业以太网的CP443-1EX20 通讯模板 PS407 20A 电源 UR1（ 18 槽 ALU ）6ES7 654-8BC03-3BD0 AS 414-3 自动化系统，存储卡 2MB RAM 用于连接到工业以太网的 CP443-1EX20 通讯模板 PS407 10A 电源 UR2 （ 9 槽 ALU ） 6ES7 654-8CG03-5DD0 AS 416-2 自动化系统，存储卡4MB RAM 用于连接到工业以太网的CP443-1EX20 通讯模板 PS407 20A 电源 UR1（ 18 槽 ALU ） 6ES7 654-8CG03-3BD0 AS 416-2 自动化系统，存储卡 CP443-1EX20 通讯模板 PS407 10A 电源 UR2 （ 9 槽） 6ES7 654-8DH03-5DD0 AS 416-3 自动化系统，存储卡 CP443-1EX20 通讯模板 PS407 20A 电源 UR1（ 18 槽）6ES7 654-8DH03-3BD0 AS 416-3 自动化系统，存储卡CP443-1EX20 通讯模板 PS407 10A 电源 UR2 （ 9 槽） 6ES7 654-8CK03-5DD0 AS 417-4 自动化系统，存储卡 CP443-1EX20 通讯模板 PS407 20A 电源 UR1（ 18 槽） 6ES7 654-8CK03-3BD0 AS 417-4 自动化系统，存储卡CP443-1EX20 通讯模板 PS407 10A 电源 UR2 （ 9 槽）6ES7 654-8EK03-5DD0 AS 417-4 自动化系统，存储卡CP443-1EX20 通讯模板 PS407 20A 电源 UR1（ 18 槽） 6ES7 654-8EK03-3BD0 AS 417-4 自动化系统，存储卡 CP443-1EX20 通讯模板 PS407 10A 电源 UR2 （ 9 槽）6ES7 654-8BA03-3CD0 AS 412-3-1H 自动化系统 存储卡CP 443-1EX20 通讯模板， UR2 （9 槽），PS 407 10 A 电源6ES7 654-8BE03-3CD0 AS 414-4-1H 自动化系统，存储卡 2MB RAM,用于连到工业以太网的 CP 443-1EX20 通讯模板，UR2 （9 槽），PS 407 10 A 电源6ES7 654-8CM03-3CD0 AS 417-4-1H 自动化系统，4MB 存储卡 RAM ,用于连到工业以太网的 CP 443-1EX20 通讯模板，UR1（9 槽），PS407 10A 电源6ES7 654-8EM03-3CD0 AS 417-4-1H 自动化系统，16MB 存储卡 RAM,用于连到工业以太网的 CP 443-1EX20 通讯模板，UR1（9 槽），PS407 10A 电源6ES7 656-8BA33-1CD0 AS 412-3-2H 型控制器，2 个 2MB 存储卡 RAM 2 个 CP443通讯处理器 CP 443-1EX20，UR2-H （18槽铝制），4个冗余系统同步模板（新）近距离同步（10米以内）和2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A 电源（可冗余） 6ES7 656-8BA33-1BD0 AS 412-3-2H 型控制器，2 个 2MB 存储卡 RAM 2 个 CP443通讯处理器6EP1 332-1LA10单相 6EP1 333-2AA00 单相 6EP1 333-2BA00 单相 6EP1 334-2AA00 单相 6EP1 334-2BA00 单相 6EP1 336-2BA00 单相 6EP1 434-2BA00 三相6EP1 436-2BA00 三相6EP1 437-2BA00 三相6EP1 437-2BA10 三相 6EP1 252-0AA01 单相 6EP1 331-2BA10 单相24VDC ， 10A ，工业可并联 24VDC 10A24VDC 20A24VDC 10A 工业可并联 24VDC ， 20A ，工业可并联 24VDC ， 30A ，工业可并联 24VDC ， 40A ，工业可并联 41.5V/2A220VAC 输入, 220VAC 输入,220VAC 输入,380VAC 输入,380VAC 输4MB RAM 用于连接到工业以太网的 8MB RAM 用于连接到工业以太网的 8MB RAM 用于连接到工业以太网的 4MB RAM 用于连接到工业以太网的 4MB RAM 用于连接到工业以太网的 16MB RAM 用于连接到工业以太网的16MB RAM 用于连接到工业以太网的2 MB RAM, 用于连到工业以太网的CP 443-1EX20，UR2-H （18 槽铝制），4 个冗余系统同步模板（新）近距离同步（ 10 米以内）和2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A 电源6ES7 656-8BA33-2BD0 AS 412-3-2H 型控制器，2个2MB 存储卡 RAM 2个CP443通讯处理器 CP 443-1EX20，UR2-H （18 槽钢制），4个冗余系统同步模板（新）近距离同步（ 10米以内）和2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A 电源6ES7 656-8CE33-1CD0 AS 414-4-2H 自动化系统，2个4 MB 存储卡 RAM, 2个用于连到工业 以太网的CP 443-1EX20通讯模板，UR2-H （18槽），4个冗余系统同步模板（新）近距离同步（10米以内）和2个 冗余系统光纤连接电缆（1米）（新）,2个PS407 10A 电源（可冗余） 6ES7 656-8CE33-2CD0 AS 414-4-2H 型控制器，2 个 4MB 存储卡 RAM 2 个 CP443通讯处理器， UR2-H （18槽钢制），4个冗余系统同步模板（新）近距离同步（ 10米以内）和2个 冗余系统 光纤连接电缆（1米）（新）,2个PS407 10A 电源 6ES7 656-8CM33-1BD0 AS 417-4-2H 自动化系统，2个4MB 存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H （18槽铝制），4个冗余系统同步模板（新）近距离同 步（10米以内）和2个 冗余系统光纤连接电缆（1米）（新）,2个PS407 10A 电源6ES7 656-8CM33-1CD0 AS 417-4-2H 自动化系统，2个4MB 存储卡 RAM, 2个用于连到工业以 太网的CP 443-1EX20通讯模板，UR2-H （18槽铝制），4个冗余系统同步模板（新）近距离同 步（10米以内）和2个 冗余系统光纤连接电缆 （1米）（新），2个PS407 10A 电源（可冗余）6ES7 656-8CM33-2BD0 AS 417-4-2H 自动化系统，2个4MB 存储卡 RAM, 2个用于连到工业以 太网的CP 443-1EX20通讯模板，UR2-H （18槽钢制），4个冗余系统同步模板（新）近距离同 步（10米以内）和2个 冗余系统光纤连接电缆（1米）（新）,2个PS407 10A 电源6ES7 656-8CM33-2CD0 AS 417-4-2H 自动化系统，2个4MB 存储卡 RAM, 2个用于连到工业以 太网的CP 443-1EX20通讯模板，UR2-H （18槽钢制），4个冗余系统同步模板（新）近距离同 步（10米以内）和2个 冗余系统光纤连接电缆 （1米）（新），2个PS407 10A 电源（可冗余）6ES7 656-8DM33-1BD0 AS 417-4-2H 自动化系统，2个8MB 存储卡 RAM, 2个用于连到工业以 太网的CP 443-1EX20通讯模板，UR2-H （18槽铝制），4个冗余系统同步模板（新）近距离同 步（10米以内）和2个 冗余系统光纤连接电缆（1米）（新）,2个PS407 10A 电源6ES7 656-8DM33-1CD0 AS 417-4-2H 自动化系统，2个8MB 存储卡 RAM, 2个用于连到工业以6ES7 656-8BE33-1BD0 AS 414-4-2H 型控制器，2 个 2MB 存储卡 UR2-H （18槽铝制），4个冗余系统同步模板（新）近距离同步（ 光纤连接电缆（1米）（新）,2个PS407 10A 电源6ES7 656-8BE33-1CD0 AS 414-4-2H 型控制器，2 个 2MB 存储卡 UR2-H （18槽铝制），4个冗余系统同步模板（新）近距离同步（ 光纤连接电缆（1米）（新）,2个PS407 10A 电源（可冗余）6ES7 656-8BE33-2BD0 AS 414-4-2H 型控制器，2 个 2MB 存储卡 UR2-H （18槽钢制），4个冗余系统同步模板（新）近距离同步（ 光纤连接电缆（1米）（新）,2个PS407 10A 电源6ES7 656-8BE33-2CD0 AS 414-4-2H 型控制器，2 个 2MB 存储卡 UR2-H （18槽钢制），4个冗余系统同步模板（新）近距离同步（ 光纤连接电缆（1米）（新）,2个PS407 10A 电源（可冗余）6ES7 656-8CE33-1BD0 AS 414-4-2H 型控制器，2 个 4MB 存储卡 UR2-H （18槽铝制），4个冗余系统同步模板（新）近距离同步（ 光纤连接电缆（1米）（新）,2个PS407 10A 电源RAM 2个CP443通讯处理器， 10米以内）和 2 个 冗余系统RAM2个CP443通讯处理器， 10米以内）和 2 个 冗余系统RAM 2个CP443通讯处理器， 10米以内）和 2 个 冗余系统RAM 2个CP443通讯处理器，10米以内）和 2 个 冗余系统 RAM 2个CP443通讯处理器， 10米以内）和 2 个 冗余系统太网的CP 443-1EX20通讯模板，UR2-H（18槽铝制），4个冗余系统同步模板（新）近距离同步（10米以内）和2个冗余系统光纤连接电缆（1米）（新），2个PS407 10A电源（可冗余）6ES7 656-8DM33-2BD0 AS 417-4-2H 自动化系统,2个8MB 存储卡 RAM, 2个用于连到工业以 太网的CP 443-1EX20通讯模板，UR2-H （18槽钢制），4个冗余系统同步模板（新）近距离同 步（10米以内）和2个 冗余系统光纤连接电缆（1米）（新）,2个PS407 10A 电源6ES7 656-8DM33-2CB0 AS 417-4-2H 自动化系统，2个8MB 存储卡 RAM, 2个用于连到工业以 太网的CP 443-1EX20通讯模板，UR2-H （18槽钢制），4个冗余系统同步模板（新）近距离同 步（10米以内）和2个 冗余系统光纤连接电缆 （1米）（新），2个PS407 10A 电源（可冗余） 6ES7 656-8EM33-1BD0 AS 417-4-2H 自动化系统，2个16MB 存储卡 RAM, 2个用于连到工业 以太网的CP 443-1EX20通讯模板，UR2-H （18槽铝制），4个冗余系统同步模板（新）近距离 同步（10米以内）和2个冗余系统光纤连接电缆（1米）（新），2个PS407 10A 电源 6ES7 656-8EM33-1CD0 AS 417-4-2H 自动化系统，2个16 MB 存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H （18槽），4个冗余系统同步模板（新）近距离同步 （10米以内）和2个 冗余系统光纤连接电缆（1米）（新）,2个PS407 10A 电源6ES7 656-8DM33-2BD0 AS 417-4-2H 自动化系统，2个16MB 存储卡 RAM, 2个用于连到工业 以太网的CP 443-1EX20通讯模板，UR2-H （18槽钢制），4个冗余系统同步模板（新）近距离 同步（10米以内）和2个冗余系统光纤连接电缆（1米）（新），2个PS407 10A 电源6ES7 656-8DM33-1GD0 AS 417-4-2H 自动化系统， 2个8MB 存储卡 RAM, 2个用于连到工业 以太网的CP 443-1EX20通讯模板，UR2-H （18槽），4个冗余系统同步模板（新）近距离同步 （10米以内）和2个 冗余系统光纤连接电缆（1米）（新）,2个PS405 10A 电源6ES7 656-8EM33-1GD0 AS 417-4-2H 自动化系统，2个16 MB 存储卡 RAM, 2个用于连到工业 以太网的CP 443-1EX20通讯模板，UR2-H （18槽），4个冗余系统同步模板（新）近距离同步 （10米以内）和2个 冗余系统光纤连接电缆（1米）（新）,2个PS405 10A 电源 SIMATIC PCS7 Software v7.16ES7 658-1AF17-0YA5 PCS 7 工程师站软件，用于 AS 的工程软件 不受限制 PO （过程对象 ） 6ES7 658-2CX17-0YA5 OS 客户端软件6ES7 652-0XD17-2YB5 SFC 显示和操作序列控件 V7.0 6ES7 658-1AF07-0YA5 PCS 7 工程师站软件，用于 AS 的工程软件 不受限制 PO （过程对象 ）6ES7 658-2BA07-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 250 PO / RC8K 6ES7 658-2BB07-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 1000 PO / RC32K6ES7 658-2BA17-0YA0 PCS 7 服务器软件， 6ES7 658-2BB17-0YA0 PCS 7 服务器软件， 6ES7 658-2BC17-0YA0 PCS 7 服务器软件， 6ES7 658-2BD17-0YA0 PCS 7 服务器软件， 6ES7 658-2BE17-0YA0 PCS 7 服务器软件， 6ES7 658-2BF17-0YA0 PCS 7 服务器软件， 用于 OS 的工程软件 250 PO / RC8K 用于 OS 的工程软件 1000 PO / RC32K 用于 OS 的工程软件 2000 PO / RC64K 用于 OS 的工程软件 3000 PO / RC100K 用于 OS 的工程软件 5000 PO / RC150K用于 OS 的工程软件 8500 PO / RC256K6ES7 658-5AA17-0YA5 PCS 7 6ES7 658-5AB17-0YA5 PCS 7 6ES7 658-5AC17-0YA5 PCS 7 工程师站软件，用于 AS/OS 工程师站软件，用于 AS/OS 工程师站软件，用于 AS/OS的工程软件 250 PO / RC8K 的工程软件 1000 PO / RC32K 的工程软件 2000 PO / RC64K6ES7 658-1AF17-0YA6 PCS 7 工程师站软件租用授权 6ES7 658-2DF17-0YA6 PCS 7 工程师站软件租用授权 （30 天），用于 AS ， 无限点 30 天），用于 OS ， 无限点6ES7 658-2AA17-0YA0 OS 单站软件 6ES7 658-2AB17-0YA0 OS 单站软件 6ES7 658-2AC17-0YA0 OS 单站软件 6ES7 658-2AD17-0YA0 OS 单站软件6ES7 658-2AE17-0YA0 OS 单站软件 250 个 PO / RT 8K ， 1000 个 PO / RT 32K ， 2000 个 PO / RT 64K ， 3000 个 PO / RT 100K， 5000 个 PO / RT 150K。

通俗讲S7-1500PLC常用7种模块及功能，这么讲还不懂就真没办法啦~今天给大家讲讲S7-1500PLC的常用模块，S7-1500PLC是模块化结构设计的PLC，各个单独模块之间可以进行广泛组合和扩展，它的主要组成部分有电源模块（PM/PS）、中央处理器模块（CPU）、导轨（RACK）、信号模块（SM）、通信模块（CP/CM）和工艺模块（TM）等。

（1）、电源模块（PM/PS）用于向CPU以及其扩展模块提供+24V DC电源。

PM：无背板总线、不占用槽位，无固件版本（类似PS307）PS：有背板总线，占用槽位，有固件版本（类似PS407）（2）、中央处理器模块（CPU）主要包括标准CPU（比如：CPU1511-1PN）紧凑型CPU（比如：CPU1512C-1PN）分布式模块CPU（比如：CPU1510SP-1PN工艺型CPU（比如：CPU1511T-1PN）故障安全CPU模块（比如：CPU1511F-1PN）通过标红的字母可以区分是什么类型的CPU（3）、导轨（RACK）是安装S7-1500各类模块的机架，是特制的异形板，标准长度为160/245...2000，可以根据实际选用。

S7-300/1200/1500的导轨上无背板总线。

但S7-400有背板总线，不可缺少。

（4）、存储卡（SD）用于存储PLC程序，可由PC直接读取，不支持热插拔。

50万次读取寿命，最大32GB注：S7-300的MMC，PC不能直接读取需用准用读卡器设备。

（5）、信号模块（SM）是数字量I/O模块和模拟量I/O模块的总称。

信号模块主要有SM521（数字量输入）、SM522（数字量输出）、混合模块SM523、SM531（模拟量输入）、SM532（模拟量输出）和混合模块SM534。

基本型：BA标准型：ST高性能：HF（6）、工艺模块（TM）主要用于对实时性和存储量要求高的控制任务。

计数模块（高速输入）：TM Count2位置检测模块（高速输入）：TM Poslnput2PTO模块（高速输出）：TM PTO（7）、通信模块（CP/CM）用于PLC之间、PLC与计算机和其他智能设备之间的通信，可将PLC接入以太网、PROFIBUS和AS-I网络，或用于串行通信。

PLC的输入输出模块及其功能介绍PLC（可编程逻辑控制器）是一种广泛应用于自动化控制领域的设备，它负责接收和处理各类输入信号，并通过输出信号控制相关设备的运行。

PLC的输入输出模块是其中至关重要的组成部分，下面将对其进行介绍。

一、PLC的输入模块1. 开关输入模块：开关输入模块常用于检测开关的状态，如按钮、开关等。

它能够实时接收开关信号，并将其转化为数字信号输入给PLC，用于控制进程。

2. 传感器输入模块：传感器输入模块用于接收各类传感器产生的信号，如温度传感器、压力传感器、光电开关等。

它能够将传感器信号转化为数字信号，并传输给PLC进行处理，用于监测和控制各种环境参数。

3. 模拟输入模块：模拟输入模块接收模拟（连续变化）信号，如电压信号、电流信号等。

它能够将模拟信号转化为数字信号，以便PLC进行精确的测量和控制。

二、PLC的输出模块1. 开关输出模块：开关输出模块用于输出开关信号控制相关设备的运行，如继电器、电磁阀等。

它能够将PLC产生的数字信号转化为相应的开关信号，控制设备的启停、方向等。

2. 电机控制输出模块：电机控制输出模块常用于控制电机的启停、正反转等操作。

它能够提供适合电机控制的输出信号，并通过PLC对电机进行精确的控制。

3. 模拟输出模块：模拟输出模块用于输出模拟（连续变化）信号，如电压信号、电流信号等。

它能够将PLC产生的数字信号转化为模拟信号，以控制各种需要连续变化的设备。

三、PLC的输入输出模块功能介绍1. 数据采集与监测：PLC的输入输出模块能够实时采集各种输入信号，并将其转化为数字信号输入给PLC进行处理。

通过输入模块，PLC可以监测实时数据，如温度、压力、流量等，以保证系统的正常运行。

2. 逻辑控制和决策：PLC能够根据输入模块接收到的信号进行逻辑判断和决策，然后再通过输出模块控制相应设备的运行。

输入输出模块在逻辑控制过程中起到了桥梁的作用，使得PLC能够实现自动化的控制。

西门子PLC S7-1500工艺模块介绍

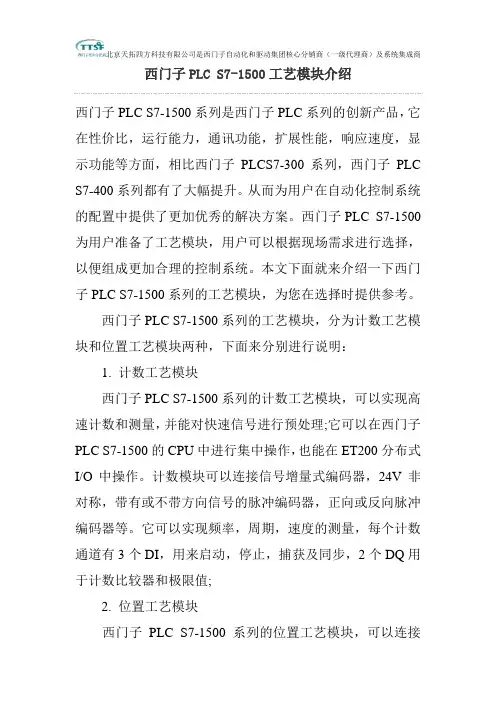

西门子PLC S7-1500系列是西门子PLC系列的创新产品，它在性价比，运行能力，通讯功能，扩展性能，响应速度，显示功能等方面，相比西门子PLCS7-300系列，西门子PLC S7-400系列都有了大幅提升。

从而为用户在自动化控制系统的配置中提供了更加优秀的解决方案。

西门子PLC S7-1500为用户准备了工艺模块，用户可以根据现场需求进行选择，以便组成更加合理的控制系统。

本文下面就来介绍一下西门子PLC S7-1500系列的工艺模块，为您在选择时提供参考。

西门子PLC S7-1500系列的工艺模块，分为计数工艺模块和位置工艺模块两种，下面来分别进行说明：
1. 计数工艺模块
西门子PLC S7-1500系列的计数工艺模块，可以实现高速计数和测量，并能对快速信号进行预处理;它可以在西门子PLC S7-1500的CPU中进行集中操作，也能在ET200分布式I/O中操作。

计数模块可以连接信号增量式编码器，24V非对称，带有或不带方向信号的脉冲编码器，正向或反向脉冲编码器等。

它可以实现频率，周期，速度的测量，每个计数通道有3个DI，用来启动，停止，捕获及同步，2个DQ用于计数比较器和极限值;
2. 位置工艺模块
西门子PLC S7-1500系列的位置工艺模块，可以连接
RS422的信号增量式编码器，带有或不带方向信号的脉冲编码器，正向或反向脉冲编码器，绝对值编码器等。

每个计数通道有2个DI，用于启动，停止，捕获和同步，该模块同样可以实现频率，周期，速度的测量功能。

西门子PLC S7-1500系列在各个方面的创新设计，为用户提供了更为完善的自动化控制系统解决方案。

西门子S7——300系列PLC系统配置模块的选择大全电源模板6ES7 307-1BA00-0AA0 电源模块(2A) 1,240.306ES7 307-1EA00-0AA0 电源模块(5A) 1,645.306ES7 307-1KA01-0AA0 电源模块(10A) 2,126.23CPU6ES7 315-6FF01-0AB0 CPU315F-2DP,192K内存35,271.646ES7 317-2AJ10-0AB0 CPU317-2DP,512K内存34,284.786ES7 317-2EJ10-0AB0 CPU317-2PN/DP,512K内存38,943.366ES7 317-6FF00-0AB0 CPU317F-2DP,512K内存55,757.126ES7 317-6TJ10-0AB0 CPU317T-2DP技术型,512K内存47,342.54内存卡6ES7 953-8LF11-0AA0 SIMATIC Micro内存卡64kByte(MMC) 429.306ES7 953-8LG11-0AA0 SIMATIC Micro内存卡128KByte(MMC) 858.596ES7 953-8LJ11-0AA0 SIMATIC Micro内存卡512KByte(MMC) 1,961.326ES7 953-8LL11-0AA0 SIMATIC Micro内存卡2MByte(MMC) 2,815.206ES7 953-8LM11-0AA0 SIMATIC Micro内存卡4MByte(MMC) 3,428.486ES7 953-8LP11-0AA0 SIMATIC Micro内存卡8MByte(MMC) 4,292.976ES7 951-0KD00-0AA0 FEPROM 内存卡16K 1,344.906ES7 951-0KE00-0AA0 FEPROM 内存卡32K 2,134.496ES7 951-0KF00-0AA0 FEPROM 内存卡64K 2,828.646ES7 951-0KG00-0AA0 FEPROM 内存卡128K 4,268.996ES7 971-1AA00-0AA0 锂电池3.6V/0.95AH 141.53开关量模板6ES7 321-1BH02-0AA0 开入模块（16点，24VDC）1,686.526ES7 321-1FF01-0AA0 开入模块（8点，120/230V AC）1,309.126ES7 321-1FH00-0AA0 开入模块（16点，120/230V AC）2,170.076ES7 322-1BH01-0AA0 开出模块（16点，24VDC）2,346.986ES7 322-5FF00-0AB0 开出模块（8点，120V/230VAC，独立接点）3,007.44 6ES7 322-1HF01-0AA0 开出模块（8点,继电器,2A）1,627.556ES7 322-1HF10-0AA0 开出模块（8点,继电器,5A，独立接点）2,004.966ES7 322-1HH01-0AA0 开出模块(16点,继电器) 3,490.996ES7 322-5HF00-0AB0 开出模块（8点,继电器,5A，故障保护）2,229.046ES7 322-1FH00-0AA0 开出模块（16点，120V/230VAC）3,585.346ES7 323-1BH01-0AA0 8点输入，24VDC；8点输出，24VDC模块2,571.06 6ES7 323-1BL00-0AA0 16点输入，24VDC；16点输出，24VDC模块4,387.32 模拟量模板6ES7 331-7KF02-0AB0 模拟量输入模块(8路，多种信号) 6,498.426ES7 331-7KB02-0AB0 模拟量输入模块(2路，多种信号) 2,028.556ES7 331-7NF00-0AB0 模拟量输入模块(8路，15位精度) 6,085.646ES7 331-7HF01-0AB0 模拟量输入模块(8路，14位精度，快速) 7,099.916ES7 331-1KF01-0AB0 模拟量输入模块(8路, 13位精度) 4,446.296ES7 331-7PF01-0AB0 8路模拟量输入,16位,热电阻7,760.376ES7 331-7PF11-0AB0 8路模拟量输入,16位,热电偶7,760.376ES7 332-5HD01-0AB0 模拟输出模块(4路) 5,413.396ES7 332-5HB01-0AB0 模拟输出模块(2路) 3,384.846ES7 332-5HF00-0AB0 模拟输出模块(8路) 10,107.356ES7 332-7ND02-0AB0 模拟量输出模块(4路，15位精度) 6,698.926ES7 334-0KE00-0AB0 模拟量输入(4路RTD)/模拟量输出（2路）3,986.33 6ES7 334-0CE01-0AA0 模拟量输入(4路)/模拟量输出（2路）3,986.33功能模板6ES7 350-1AH03-0AE0 FM350-1 计数器功能模块4,316.566ES7 350-2AH00-0AE0 FM350-2 计数器功能模块9,942.236ES7 351-1AH01-0AE0 FM351 定位功能模块7,748.576ES7 352-1AH01-0AE0 FM352 电子凸轮控制器8,167.256ES7 352-1AH00-8BG0 组态软件包1,648.596ES7353-1AH01-0AE0 步进电机定位模块7,275.746ES7 354-1AH01-0AE0 FM354 伺服电机定位模块6ES7 355-0VH10-0AE0 FM355C 闭环控制模块10,590.906ES7 355-0VH00-8BA0 组态软件包6ES7 355-1VH10-0AE0 FM355S 闭环控制系统9,163.846ES7 355-2CH00-0AE0 FM355-2C 闭环控制模块9,777.126ES7 355-2SH00-0AE0 FM355-2S 闭环控制模块8,468.006ES7 357-4AH01-0AE0 FM357-2多轴定位模块6ES7 357-4AH03-3AE0 FM357-2L 系统固件单独许可证6ES7 357-4BH03-3AE0 FM357-2XL 系统固件单独许可证6ES7 338-4BC01-0AB0 SM338绝对位置输入模块3,184.346ES7 352-5AH00-0AE0 FM352-5高速布尔处理器10,429.326ES7 352-5AH00-7XG0 FM352-5功能软件包5,413.39通讯模板6ES7 340-1AH01-0AE0 CP340 通讯处理器（RS232）4,316.566ES7 340-1BH02-0AE0 CP340 通讯处理器（20mA/TTY）5,725.926ES7 340-1CH02-0AE0 CP340 通讯处理器（RS485/RS422）5,725.926ES7 341-1AH01-0AE0 CP341 通讯处理器（RS232）8,680.296ES7 341-1BH01-0AE0 CP341 通讯处理器（20mA/TTY）9,328.956ES7 341-1CH01-0AE0 CP341 通讯处理器（RS485/RS422）9,328.956ES7 341-1AH00-8BA0 CP341 通讯模块配置软件包1,648.596ES7 870-1AA01-0Y A0 可装载驱动MODBUS RTU 主站14,874.876ES7 870-1AB01-0Y A0 可装载驱动MODBUS RTU 从站6.8 14,874.876GK7 342-5DA02-0XE0 CP342-5通讯模块7931.556GK7 342-5DF00-0XE0 CP342-5 光纤通讯模块9885.706GK7 343-5FA01-0XE0 CP343-5通讯模块10345.506GK7 343-1EX11-0XE0 CP343-1 以太网通讯模块15,748.15。

PLC数字输出模块类型介绍（PLC）输出模块的目的是根据连接到输入模块的现场设备条件和PLC 程序做出的决定来操作或控制物理设备。

一、数字与模拟在进入固态和（继电器）PLC输出之前，先弄清楚数字输出模块或DO与模拟输出模块或AO之间的区别。

数字或离散设备只有两种可能的情况。

例如，这两种可能的条件可以是开或关、开或关、通电或断电。

模拟设备有点复杂，因为它们有无数种可能的条件。

为了说明，我们之前说过，如果风扇可以打开或关闭，它就是一种数字设备。

但是，如果风扇可以调整为从关闭到开启的任何速度呢？在这种情况下，风扇是一个模拟设备，因为它有无数种可能的速度。

二、PLC数字输出模块类型好的，既然我们已经阐明了数字设备和模拟设备之间的区别，让我们更深入地研究PLC数字输出模块。

有2种类型的PLC数字输出模块：1)继电器2)固态1)继电器输出模块首次引入PLC时，唯一的输出是继电器类型，每个输出都有一个单独的继电器。

与任何典型继电器一样，PLC输出模块内部包含物理线圈和继电器（触点）。

通过向继电器线圈施加电压来操作触点。

触点连接到外部（电源）以打开或关闭分立设备。

除了今天的模块具有小型化继电器和触点外，没有太大变化。

2)固态输出模块固态输出模块通常被称为（开关）模块。

通过使用双极结型（晶体管）(BJT)或三端双向（可控硅）开关等固态器件来打开或关闭输出设备。

2-1)（晶体）管输出模块正如我们之前所说，晶体管输出模块是电压相关的，只能操作直流负载，不像继电器输出模块乐于操作交流或直流负载。

重要的是负载电源的极性连接正确，因为模块可以是漏型或源型。

漏极和源极是用于描述相对于输出模块的负载（电流）流动的术语。

2-2)双向可控硅输出模块双向可控硅输出模块能够控制交流负载，而晶体管输出模块只能控制直流负载。

当施加PLC信号时，三端双向可控硅开关将打开并为负载提供交流电流路径。

西门子PLC STEP7主要功能块介绍西门子PLC S7-300系列和西门子PLC S7-400系列常用在工业自动化领域的中大型项目中，它们使用的编程软件是STEP7，在编程软件STEP7中，西门子为用户提供了多种功能块来方便用户编程使用。

本文下面就对西门子PLC编程软件STEP7中的功能块做一个介绍，为用户的使用提供帮助。

西门子PLC STEP7主要功能块用户在进行西门子PLC编程时，采用的编程工具为STEP7，STEP7是西门子S7/M7/C7系列西门子PLC的编程工具，该软件包以块形式管理用户编写的程序和数据。

STEP7的程序是一种结构化的程序，它把程序分为四种模块:(1) 组织模块(OB)用于对后四种模块的调用与管理;(2) 程序模块(FB)用于实现简单逻辑控制任务;(3) 功能模块(FC)用于对较复杂的控制任务进行编程，以实现调用;(4) 数据模块(DB)存储程序运行所需的数据。

在STEP7的操作系统还固化一些子程序，我们可根据自己的实际需要调用这些模块来满足控制要求，在本程序中，我们使用OB1、OB35、OB100组织模块。

OB1用于线性和结构化的程序执行。

对结构化的程序，所有的模块调用都将写入到OB1中，被OB1调用的模块，OB1可由操作系统自动循环调用。

OB35是一个循环中断程序，操作系统可每隔一定时间就产生中断运行，比OB1更高的优先级，也就是说，OB35可以中断OB1的运行，处理自身程序，中断的时间可在STEP7硬件组态中设定，本设计中，所以我们利用OB35实现对料筒实际温度的采样，其循环中断时间设定为20秒。

西门子PLC编程软件STEP7为用户提供了多种功能块，用户可以在编程组态过程中调用来完成各种逻辑功能。

北京天拓四方科技有限公司。

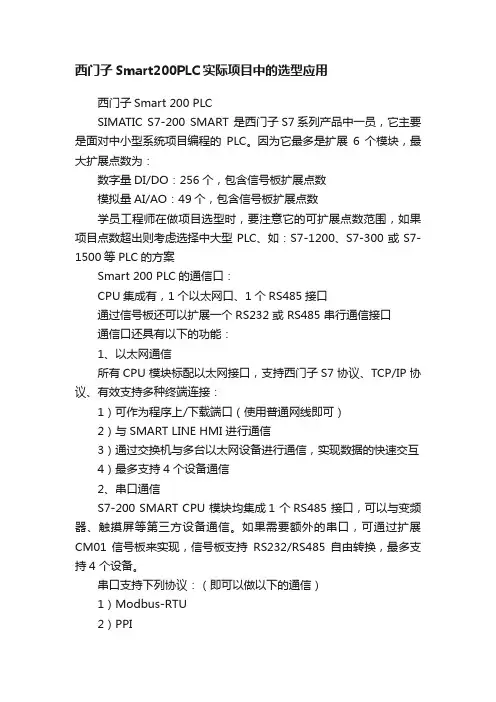

西门子Smart200PLC实际项目中的选型应用西门子Smart 200 PLCSIMATIC S7-200 SMART 是西门子S7系列产品中一员，它主要是面对中小型系统项目编程的PLC。

因为它最多是扩展6个模块，最大扩展点数为：数字量DI/DO：256个，包含信号板扩展点数模拟量AI/AO：49个，包含信号板扩展点数学员工程师在做项目选型时，要注意它的可扩展点数范围，如果项目点数超出则考虑选择中大型PLC、如：S7-1200、S7-300或S7-1500等PLC的方案Smart 200 PLC的通信口：CPU集成有，1个以太网口、1个RS485接口通过信号板还可以扩展一个RS232 或 RS485 串行通信接口通信口还具有以下的功能：1、以太网通信所有CPU 模块标配以太网接口，支持西门子S7 协议、TCP/IP 协议、有效支持多种终端连接：1）可作为程序上/下载端口（使用普通网线即可）2）与SMART LINE HMI 进行通信3）通过交换机与多台以太网设备进行通信，实现数据的快速交互4）最多支持4 个设备通信2、串口通信S7-200 SMART CPU 模块均集成1 个RS485 接口，可以与变频器、触摸屏等第三方设备通信。

如果需要额外的串口，可通过扩展CM01 信号板来实现，信号板支持RS232/RS485 自由转换，最多支持4 个设备。

串口支持下列协议：（即可以做以下的通信）1）Modbus-RTU2）PPI3）USS4）自由口通信3、上位机的通信通过PC Access，操作人员可以轻松通过上位机读取S7-200 SMART 的数据，从而实现设备监控或者进行数据存档管理。

（PC Access 是专门为S7-200 系列PLC 开发的OPC 服务器协议，专门用于小型PLC 与上位机交互的OPC 软件）即Smart 200 PLC通过自带的通信口 + 装一个PC Access软件就可实现与上位机WINCC的通信，实现监控工程项目经常可以这么使用：1）使用以太网口做上/下载及编程调试监控2）使用集成的RS485接口与触摸屏HMI做连接通信3）使用信号板扩展的RS232 或 RS485 串行通信接口与变频器等第三方仪器仪表做串口通信而学员工程师在做项目时，需要选型及列写PLC等的清单，Smart 200 PLC常用的CPU及扩展模块型号清单如下：CPU【集成有数字量I/O点，及1个以太网口、1个RS485口】名称参数详细订货号SR20 继电器输出，220 V AC 供电，12 输入/8 输出6ES7 288-1SR20-0AA0ST20 晶体管输出，24 V DC 供电，12 输入/8 输出6ES7 288-1SR20-0AA0SR30 继电器输出，220 V AC 供电，18 输入/12 输出6ES7 288-1SR30-0AA0ST30 晶体管输出，24 V DC 供电，18 输入/12 输出6ES7 288-1ST30-0AA0SR40 继电器输出，220 V AC 供电，24 输入/16 输出6ES7 288-1SR40-0AA0ST40 晶体管输出，24 V DC 供电，24 输入/16 输出6ES7 288-1ST40-0AA0SR60 继电器输出，220 V AC 供电，36 输入/24 输出6ES7 288-1SR60-0AA0ST60 晶体管输出，24 V DC 供电，36 输入/24 输出6ES7 288-1ST60-0AA0CR20s 不可扩展继电器输出，220V AC供电，12输入/8输出6ES7 288-1CR20-0AA1（经济型）CR30s 不可扩展继电器输出，220V AC供电，18输入/12输出6ES7 288-1CR30-0AA1（经济型）CR40s 不可扩展继电器输出，220 V AC 供电，24 输入/16 输出6ES7 288-1CR40-0AA1（经济型）CR60s 不可扩展继电器输出，220 V AC 供电，36 输入/24 输出6ES7 288-1CR60-0AA1（经济型）扩展模块【CPU点数不够时，增加扩展模块】名称参数详细订货号EM DE08 数字量输入模块，8 x 24 V DC 输入6ES7 288-2DE08-0AA0EM DE16 数字量输入模块，16×24 V DC 输入6ES7 288-2DE16-0AA0EM DR08 数字量输出模块，8 x 继电器输出6ES7 288-2DR08-0AA0EM DT08 数字量输出模块，8 x 24 V DC 输出6ES7 288-2DT08-0AA0EM QT16 数字量输出模块，16×24 V DC 输出6ES7 288-2QT16-0AA0EM QR16 数字量输出模块，16×继电器输出6ES7 288-2QR16-0AA0EM DR16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出6ES7 288-2DR16-0AA0EM DT16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出6ES7 288-2DT16-0AA0EM DR32 数字量输入/输出模块，16×24 V DC 输入/16 x 继电器输出6ES7 288-2DR32-0AA0EM DT32 数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出6ES7 288-2DT32-0AA0EM AE04 模拟量输入模块，4 输入6ES7 288-3AE04-0AA0EM AE08 模拟量输入模块，8 输入6ES7 288-3AE08-0AA0EM AR02 热电阻输入模块，2 通道6ES7 288-3AR02-0AA0EM AR04 热电阻输入模块，4 通道6ES7 288-3AR04-0AA0EM AT04 热电偶输入模块，4 通道6ES7 288-3AT04-0AA0EM AQ02 模拟量输出模块，2 输出6ES7 288-3AQ02-0AA0EM AQ04 模拟量输出模块，4 输出6ES7 288-3AQ04-0AA0EM AM03 模拟量输入/输出模块，2 输入/ 1 输出6ES7 288-3AM03-0AA0EM AM06 模拟量输入/输出模块，4 输入/ 2 输出6ES7 288-3AM06-0AA0通信模块EM DP01 Profibus-DP从站扩展模块6ES7 288-7DP01-0AA0信号板【少量的增加点数或通信口，直接安装至CPU上方】SB CM01 通信信号板，RS485/RS232 6ES7 288-5CM01-0AA0SB DT04 数字量扩展板，2 x 24 V DC 输入/2 x 24 V DC 输出6ES7 288-5DT04-0AA0SB AE01 模拟量扩展信号板， 1 路模拟量输入6ES7 288-5AE01-0AA0SB AQ01 模拟量扩展信号板，1 路模拟量输出6ES7 288-5AQ01-0AA0有了以上的型号表，学员工程师在选择Smart 200 PLC做项目设计时，就可有一个较好的参考及选型，列出PLC的详细型号电气自动化工程项目设计一般包含的步骤：1、根据项目要求列出电气清单2、设计电气图，包含电柜布局图、控制图等3、编程，包含PLC、触摸屏、上位机等程序4、调试5、完成及验收。

西门子PLC S7-400系列I／O模块及其他模块下面介绍的有SM421数字量输入模块、SM422数字量输出模块、SM43l模拟量输入模块、SM432模拟量输出模块、功能模块，如FM450-1计数器模块、FM451定位模块、FM453定位模块、FM455闭环控制模块、FM458-l DP应用模块，通信处理器如CP440、CP441-1、CP441-2、CP443-5基本型、CP443-5扩展型、CP443-1、CP443-1IT、CP444等。

西门子I／O模块--数字量具体分类：(1)西门子I／O模块--SM421数字量输入模块(2)西门子I／O模块--SM422数字量输出模块(3)西门子I／O模块--SM43l模拟量输入模块(4)西门子I／O模块--SM432模拟量输出模块(5)西门子I／O模块--FM450-1计数器模块。

FM450-1是用于简单计数任务的双通道智能计数模块，直接连接到增量型编码器，可定义两个值的比较功能达到比较值时，模块上的数字量输出点输出相应的信号。

(6)西门子I／O模块--定位模块FM451和FM453。

三通道FM451定位模块处理快速移秒爬行速度驱动的机械轴的调节、定位，最好通过接触器或变频器来控制标准电动机，每通道为4数字量输出，为增量型或同步序列的位置编码。

定位模块应用于包装机械、起重设备和搬运设备、木材加工机械等领域。

FM453是智能型的三通道模块，用于宽范围的各种伺服／步进电动机的定位任务，它能完成任何定位控制，从简单的点对点定位到需要快速响应、高精确度和高速度的复杂模型的加工等，能控制最多三个彼此独立的电动机。

(7)西门子I／O模块--FM455闭环控制模块(8)西门子I／O模块--FM458—1DP应用模块。

在生产机械领域，需要更快的循环速度，机电一体化的解决方案。

FM458-1DP功能模板完全适应这一领域的严格要求，通过其丰富的运动控制功能块库，满足全部的机电一体化功能要求。

西门子PLC中各个组织块OB作用1.OB1：OB1是西门子PLC中最重要的一个组织块，也是原始程序的入口点。

OB1在PLC加电后首先执行，并决定其他OB组织块的执行顺序。

它包含了初始化程序、故障处理、中断处理等主要功能，它对整个控制过程起着关键性作用。

2.OB2：OB2是一个错误组织块，用于处理运行时的错误和异常。

在PLC运行过程中，如果发生错误，比如传感器故障、通信异常等，OB2将负责处理和记录这些错误。

它可以通过警报或报警灯等方式告知操作员错误的发生。

3.OB3：OB3是一个系统状态组织块，用于监控PLC系统运行状态。

它可以检测并记录PLC中的各种状态信息，比如CPU利用率、内存使用情况、网络通信状态等。

OB3可以帮助工程师了解系统的运行情况并进行优化。

4.OB10：OB10是一个周期性组织块，用于周期性地执行程序中的周期任务。

它可以通过设置时间周期和触发条件来执行周期性操作，比如定期更新数据、定时刷新显示等。

OB10可以根据实际需求进行灵活配置，以确保程序的正常运行。

5.OB20：OB20是一个中断组织块，用于处理外部中断事件。

当PLC接收到外部中断信号时，OB20将被触发，执行相应的任务。

这些中断事件可以是硬件设备的故障信号、紧急停机信号等。

OB20可以确保及时处理这些中断事件，并采取相应的措施。

6.OB40：OB40是一个硬件故障组织块，用于监测和处理与硬件设备相关的故障。

当硬件设备发生故障时，OB40将负责处理该故障，比如停止相应的操作、记录故障信息等。

OB40可以保护设备免受损坏，并防止故障进一步扩大。

7.OB80：OB80是一个厂商特定组织块，用于定制特殊功能和特定的控制逻辑。

它可以根据用户的需要进行编程，添加一些定制化的功能，比如与外部设备的通信、数据处理等。

OB80可以根据不同的应用场景进行灵活配置和调整。

除了以上介绍的几个典型的OB组织块外，西门子PLC还提供了其他一些特殊的组织块，如OB5、OB100等，它们各自具有不同的功能和作用。

1、自由循环组织块OB1S7 CPU启动完成后，操作系统循环执行OB1，OB1执行完成后，操作系统再次启动OB1。

在OB1中可以调用FB、SFB、FC、SFC等用户程序使其循环执行。

除OB90以外，OB1优先级最低，可以被其他OB中断。

OB1默认扫描监控时间为150ms（可设置），扫描超时，CPU自动调用）B80报错，如果程序中没有建立OB80，CPU进入停止模式。

2、日期中断组织块OB10~OB17在CPU属性中，可以设置日期中断组织块OB10~OB17触发的日期、执行模式（到达设定的触发日期后，OB只执行一次或按每分、每小时、每周、每月周期执行）等参数，当CPU的日期值大于设定的日期值时，触发相应的OB并按设定的模式执行。

在用户程序中也可以通过调用SFC28系统函数设定CPU日期中断的参数，调用SFC30激活日期中断投入运行，与在CPU属性中的设置相比，通过用户程序，可以在CPU运行时灵活地修改设定的参数，两种方式可以任意选择，也可以同时对一个OB进行设置。

3、时间延迟中断组织块OB20~OB23时间延迟中断组织块OB20~OB23的优先级及更新过程映像区的参数需要在CPU属性中设置，通过调用系统函数SFC32触发执行，OB号及延迟时间在SFC32参数中设定，延迟时间为1~60000ms，大大优于定时器精度。

4、循环中断组织块OB30~OB38循环中断组织块OB30~OB38按设定的时间间隔循环执行，循环中断的间隔时间在CPU属性中设定，每一个OB默认的时间间隔不同，例如）B35默认的时间间隔为100ms，在OB35中的用程序将每隔100ms调用一次，时间间隔可以自由设定，最小时间间隔不能小于55ms。

OB中的用户程序执行时间必须小于设定的时间间隔，如果间隔时间较短，由于循环中断OB没有完成程序扫描而被再次调用，从而造成CPU故障，触发OB80报错，如果程序中没有创建OB80，CPU进入停止模式。

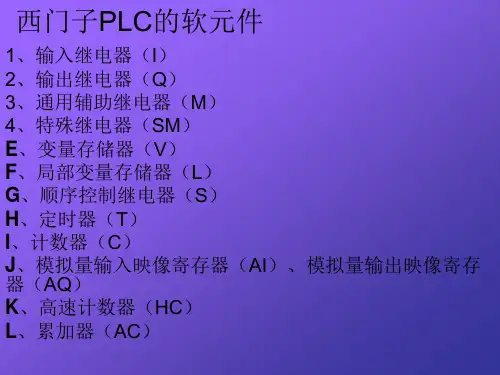

西门子plc各部件结构及功能西门子plc各部件结构及功能德产西门子PLC的类型繁多，功能和指令系统也不尽相同，但结构与工作原理则大同小异，通常由主机、输入/输出接口、电源扩展器接口和外部设备接口等几个主要部分组成。

PLC的硬件系统结构如下图所示：1、主机主机部分包括中央处理器（CPU）、系统程序存储器和TK6100iv5用户程序及数据存储器。

CPU是西门子PLC的核心，它用以运行用户程序、监控输入/输出接口状态、作出逻辑判断和进行数据处理，即读取输入变量、完成用户指令规定的各种操作，将结果送到输出端，并响应外部设备（如电脑、打印机等）的请求以及进行各种内部判断等。

西门子PLC的内部存储器有两类，一类是系统程序存储器，主要存放系统管理和监控程序及对用户程序作编译处理的程序，系统程序已由厂家固定，用户不能更改；另一类是用户程序及数据存储器，主要存放用户编制的应用程序及各种暂存数据和中间结果。

2、输入/输出（I/O）接口I/O接口是西门子PLC与输入/输出设备连接的部件。

输入接口接受输入设备（如按钮、传感器、触点、行程开关等）的控制信号。

输出接口是将主机经处理后的结果通过功放电路去驱动输出设备（如接触器、电磁阀、指示灯等）。

I/O接口一般采用光电耦合电路，以减少电磁干扰，从而提高了可靠性。

西门子plc的I/O点数即输入/输出端子数是信捷PLC的一项主要技术指标，通常小型机有几十个点，中型机有几百个点，大型机将超过千点。

3、电源图中电源是指为CPU、存储器、I/O接口等内部电子电路工作所配置的直流开关稳压电源，通常也为输入设备提供直流电源。

4、编程编程是西门子PLC利用外部设备，用户用来输入、检查、修改、调试程序或监示PLC的工作情况。

通过专用的PC/PPI电缆线将西门子PLC与电脑联接，并利用专用的软件进行电脑编程和监控。

5、输入/输出扩展单元I/O扩展接口用于将扩充外部输入/输出端子数的扩展单元与基本单元（即主机）连接在一起。

西门子PLC各组成部件的作用是什么西门子PLC各组成部件，主要有CPU，I/O模块，编程器，存储器，电源等几部分组成，那么它们这些组件都有哪些作用呢?1.CPU——是PLC的核心部分与通用微机CPU一样，CPU在PC 系统中的作用类似于人体的神经中枢。

其功能：(1)接收并存储从编程器输入的用户程序和数据;(2)诊断电源和PC内部电路的工作状态及编程过程中的语法错误;(3)用扫描方式(后面介绍)接收现场输入装置的状态或数据，并存入输入映象寄存器或数据寄存器;2.存储器系统程序存储器——存放系统工作程序(监控程序)、模块化应用功能子程序、命令解释、功能子程序的调用管理程序和系统参数不能由用户直接存取用户存储器用户程序存储器——存放用户程序。

即用户通过编程器输入的用户程序。

注意：系统程序直接关系到PC的性能，不能由用户直接存取，所以，通常PC产品资料中所指的存储器形式或存储方式及容量，是指用户程序存储器而言。

3.I/O(输入/输出部件)CPU与现场I/O装置或其他外部设备之间的连接部件。

PLC提供了各种操作电平与驱动能力的I/O模块，以及各种用途的I/O组件供用户选用：输入/输出电平转换电气隔离串/并行转换数据传送A/D、D/A转换误码校验其他功能模块I/O模块可与CPU放在一起，也可远程放置。

通常，I/O模块上还具有状态显示和I/O接线端子排。

4.编程器等外部设备编程器——PLC开发应用、监测运行、检查维护不可缺少的工具作用：用于用户程序的编制、编辑、调试、检查和监视通过键盘和显示器去检测PLC内部状态和参数通过通讯端口与CPU联系，实现与PLC的人机对话分类：简单型——只能联机编程;只能用指令清单编程智能型——既可联机(Online)，也可脱机(Offline)编程;可以采用指令清单(语句表)、梯形图等语言编程。

常可直接以电脑作为编程器，安装相关的编程软件编程注意：编程器不直接加入现场控制运行。

一台编程器可开发、监护许多台PLC的工作。

S7-300 PLC设计选型及应用【工控老鬼】一选型要点S7-300 PLC的选型原则是据生产工艺所需的功能和容量进行选型，并考虑维护的方便性、备件的通用性，以及是否易于扩展和有无特殊功能等要求。

选型时具体注意以下几方面：(1)有关参数确定。

一是输入/输出点数(I/O点数)确定。

这是确定PLC规模的一个重要依据，一定要根据实际情况留出适当余量和扩展余地。

二是PLC存储容量确定。

注意当系统有模拟量信号存在或要进行大量数据处理时，其存储容量应选大一些。

(2)系统软硬件选择。

一是扩展方式选择，S7-300 PLC有多种扩展方式，实际选用时，可通过控制系统接口模块扩展机架、Profibus-DP现场总线、通信模块、运程I/O及PLC子站等多种方式来扩展PLC或预留扩展口；二是PLC的联网，包括PLC与计算机联网和PLC之间相互联网两种方式。

因S7-300 PLC的工业通信网络淡化了PLC与DCS的界限，联网的解决方案很多，用户可根据企业的要求选用；三是C PU的选择，C PU的选型是合理配置系统资源的关键，选择时必须根据控制系统对C PU的要求(包括系统集成功能、程序块数量限制、各种位资源、MPI接口能力、是否有PROFIBUS-DP主从接口、RAM容量、温度范围等)，并最好在西门子公司的技术支持下进行，以获得合理的选型；四是编程软件的选择，这主要考虑对C PU的支持状况，我们的体会是：S TEP7 V4.0对有些型号的C PU不支持，硬件组态时会发生故障出错，而STEP7V5.0则不存在这种问题。

二设计及使用1. 设计注意事项设计时主要应注意以下几方面：(1)PLC输出电路中没有保护，因此在外部电路中应设置串联熔断器等保护装置，以防止负载短路造成PLC损坏。

熔断器容量一般为0.5A。

(2)PLC存在I/O响应延迟问题，因此在快速响应设备中应加以注意。

MPI通信协议虽简单易行，但响应速度较慢。

(3)编制控制程序时，最好用模块式结构程序。

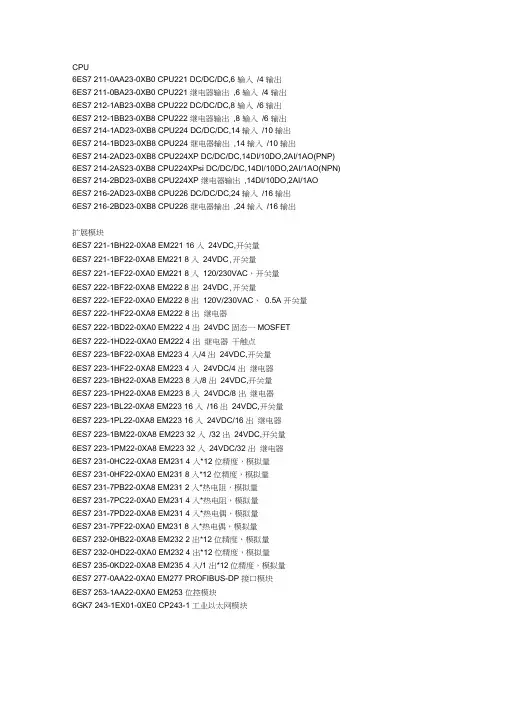

CPU221 6入4出CPU222 8入6出CPU224 14入10出CPU226 24入16出。

EM221 输入模块有8点16点两种输入EM222 输出模块，有4 点和8点两种EM223 有4入4 出，8入8出，16入16出，32入32出，四种。

模拟量扩展模块有以下几种EM231 有2、4、8、点三种输入EM232 有2、4点输出EM235,为4点输入1点输出。

74 6AV6 545-0CA10-0AX0 TP 270-6触摸屏，彩色：256色，5.7英寸，2M 集成闪存，320×240像素75 6AV6 545-0CC10-0AX0 TP 270-10触摸屏，彩色：256色，10.4英寸，2M集成闪存，640×480像素76 6AV6 545-0AH10-0AX0 MP 270B触摸屏，6英寸77 6AV6 545-0AG10-0AX0 MP 270B触摸多功能面板，彩色：256色，10.4英寸，存储器5M，640×480像素78 6AV6 542-0AG10-0AX0 MP 270B键控多功能面板，彩色：256色，10.4英寸，存储器5M，640×480像素79 6AV6 545-0DA10-0AX0 MP370触摸多功能面板，彩色：256色，12.1英寸，800×600像素80 6AV6 542-0DA10-0AX0 MP370键控多功能面板，彩色：256色，12.1英寸，800×600像素81 6AV6 640-0DA11-0AX0 K-TP178触摸屏，蓝色液晶显示器，5.7英寸，1MB 用户内存，8MB动态RAM1.人是初学者，现在在看书。

我手上有两本书，模块连线总不一样，我一直不理解。

第一种是输入模块的1M 2M 和M端直接连起来，然后外部输入信号的端口和L+连接；第二种是1M 2M等公共端接电源后和自己那组的输入信号端口连接，M接地，L+接24V直流电源。
