外电线路防护措施

工程施工外电线路安全防护措施工程施工过程中，外电线路安全问题是重中之重，必须采取各种科学合理措施加以保障。

本文将从施工现场安全防护、电力设备保护以及构建安全管理三个方面，详细介绍工程施工外电线路的安全防护措施。

施工现场安全防护预防档电在施工现场，经常出现吊装机械和外线相接的情况，往往会触碰到带电线路，从而造成危险。

从技术方面，可以采取离线应急保护措施或者采取隔离和接地措施进行安全保护，避免电气意外，具体细节分为两部分：1, 离线应急保护措施即通过拆换电气线路实现离线状态，包括以下步骤：•首先要关闭相关断路器；•英文急停，以确保停止一切可能会带来危险的动作；•禁止接通或离开电源；•禁止切换施工钢夹路中的连接和开关。

2. 隔离和接地措施运用防护电视器、隔离变压器、避雷器等电器专业设备，将电气线路隔离，有效实现隔离和接地，并根据要求设计电气系统进行机械防护。

工地管理规范化施工现场应遵循规范化管理，比如设置安全区域，标明危险区域,一定要把危险因素明确表现出来。

同时各项工作一定要依据各项制度执行，从源头上预防安全隐患的发生。

电力设备保护高空线路施工安全保障高空线路施工需要进行以下设备保护：1.安全带高空施工人员必须系好安全带。

在进行一些高空作业的时候，一定要备好具备维修工具和检测工具的工具袋，并且要把它们放到绳子上。

雨天或雪天，必须禁止作业。

2.防紫外线眼镜线路维修作业，易受紫外线及强光照射，必须配戴防紫外线眼镜。

安全电气设备的选用在广泛应用安全的电气设备的同时，也会减少电气辐射，杜绝电器故障的发生，以确保外电线路正常使用。

常用的电气设备如下:•电液挖掘机；•稳压电源；•阻波器；•隔开器；•隔离电容器等。

构建安全管理基础安全管理要求基础安全管理要求包括：•确定电气设备；•设定电气设备防护措施；•确定电量和电气设备类型。

安全监测在外电线路施工期间，要对外电线路的安全性进行监测，及时排除安全问题隐患，如：电气故障、设备损坏、地面焊缝开裂等。

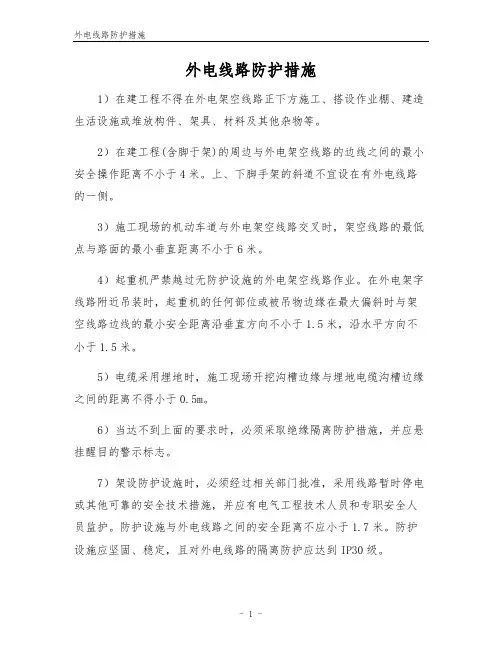

外电线路防护措施
1）在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。

2）在建工程(含脚于架)的周边与外电架空线路的边线之间的最小安全操作距离不小于4米。

上、下脚手架的斜道不宜设在有外电线路的一侧。

3）施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离不小于6米。

4）起重机严禁越过无防护设施的外电架空线路作业。

在外电架字线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离沿垂直方向不小于1.5米，沿水平方向不小于1.5米。

5）电缆采用埋地时，施工现场开挖沟槽边缘与埋地电缆沟槽边缘之间的距离不得小于0.5m。

6）当达不到上面的要求时，必须采取绝缘隔离防护措施，并应悬挂醒目的警示标志。

7）架设防护设施时，必须经过相关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。

防护设施与外电线路之间的安全距离不应小于1.7米。

防护设施应坚固、稳定，且对外电线路的隔离防护应达到IP30级。

8）当上面第六条防护措施无法实现时，必须与相关部门协商，采取停电、迁移外电线路或改变工程位置等措施，未采取上述措施的严禁施工。

9）在外电架空线路附近开挖沟槽时，必须与相关部门联动采取加固措施，防止外电架空线路电杆倾斜、悬倒。

工程施工外电线路安全防护措施在现代社会，电力已经成为不可或缺的能源，在建筑施工中，外电线路的安全问题需要特别注意。

因此，我们需要采取特殊的安全措施来防止发生事故，保障工人的安全。

本文将介绍一些施工外电线路安全防护措施。

一、外电线路安全管理为保护工人在施工过程中安全，需要根据电力供应的实际情况及施工工程的具体情况来采取相应的安全措施。

安全管理是保障工程安全高效的基础。

1.工程施工前的外电线路安全检查施工前应对外电线路进行安全检查，主要检查线路故障、破损及电压是否符合实际供电要求。

同时，需要检查施工周围的电线电缆，尤其是高压电缆，发现问题及时报告电力公司及施工管理方。

2.严格的施工作业管理要保证工人和设备在施工过程中的安全，必须建立严格的作业管理制度。

施工过程中需要使用安全保障系统，如标识出危险区域，文明施工标志。

另外，在施工现场应设有岗哨，随时监控工作场所，及时发现异常情况。

二、制定细致的施工方案在制定施工方案时，需要考虑外电线路的安全性。

在施工过程中，应将外电线路单独安排，严格限制与其他设备和工具的接触。

同时，还需要制定好应对意外的应急预案，确保在工况变化时能够立即停机，避免发生危险。

1.施工物料运输安全控制施工中要控制物资运输的安全，避免物料与外电线路发生碰撞。

需要采用适当的隔离方案，严格限制物资堆放的高度和速度，以及物资运行路径，确保线路的安全得到保障。

2.施工车辆的安全统一管理施工车辆，严禁临时停放在了解区域，提高车辆行驶过程中的注意力，确保不与外电线路发生接触，避免施工事故的发生。

3.施工设备的安全在使用现场施工设备时，需要进行严格的安全监管，检查是否存在电气隐患。

在设备使用前，一定要对施工设备进行试运行，确保安装方法正确，并使用符合国家规定的电气工具及安全设施。

三、施工人员的安全培训施工过程中，工人是保障安全的重要环节。

因此，需要对施工人员进行安全教育和安全培训，通过教育为工人提供相关方面的技术和设备知识，培养其较高的安全意识和自我保护意识。

外电防护专项安全施工方案编制人：审核：目录一.工程概况 (3)二.现场测量记录 (3)三.规范要求 (3)四.安全技术防护措施 (4)五、安全目标 (7)六、安全保证机构 (7)七、应急预案 (7)一、工程概况：本工程为****钢铁有限公司新建工程。

我项目部承建工程包括:半地下料仓、地下受料槽、原-1通廊及高低压配电室。

其中半地下料仓、地下受料槽、高低压配电室工程为东西纵向布置，上部南北方向有10KV和35KV两路高压线存在。

因该工程中高压线不能停电。

施工时需编制外电防护措施。

二、现场测量记录：该35KV高压电线，位于半地下料仓7-9轴、地下受料槽2-4轴屋面上面。

该10KV高压电线，位于半地下料仓4-5轴、高低压配电室1-2轴屋面上面，经实测，高压线与现有设计屋面顶面高差等如下表所示。

工程名称轴线位置高压线标高（米）屋面顶面标高（米）高压线与设计屋面顶面高差（米）35KV高压电线半地下料仓7-9轴208.49 199.40 9.09地下受料槽2-4轴208.49 198.80 9.6910KV高压电线半地下料仓4-5轴201.46 199.40 2.06高低压配电室1-2轴201.46 197.3 4.16三、规范要求：本工程根据《施工现场临时用电安全技术规范》（JGJ46-2005），在建工程不得在外电架空线路正下方施工。

若必须施工时，在建工程（含脚手架）的周边与处电架空线路的边线之间的最小安全操作距离应符合下表规定。

外电线路电压等级（KV）＜1 1-10 35-110 220 330-500 最小安全操作距离（m） 4.0 6.0 8.0 10 15 当达不到最小安全操作距离时，应采取一定的防护措施。

防护设施应坚固、稳定，且对外电线路的隔离防护应达到IP30级。

当电压为35KV时，规范规定防护设施与外电线路之间的安全距离为2米。

四、外电防护措施：外电防护的技术措施有绝缘、屏护、安全距离、限制放电能量和24V以下安全特低电压。

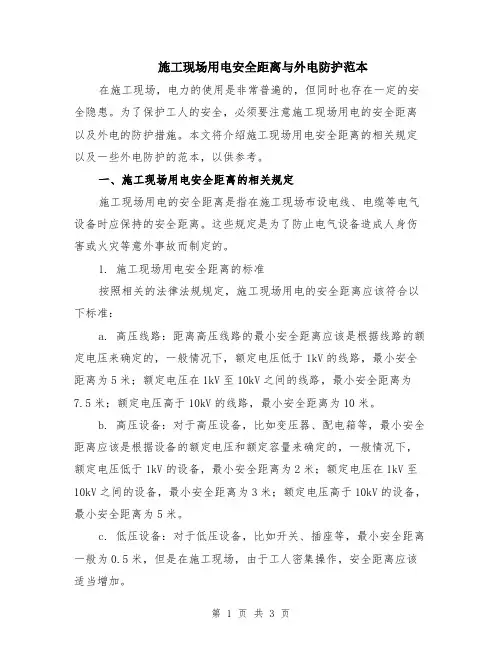

施工现场用电安全距离与外电防护范本在施工现场，电力的使用是非常普遍的，但同时也存在一定的安全隐患。

为了保护工人的安全，必须要注意施工现场用电的安全距离以及外电的防护措施。

本文将介绍施工现场用电安全距离的相关规定以及一些外电防护的范本，以供参考。

一、施工现场用电安全距离的相关规定施工现场用电的安全距离是指在施工现场布设电线、电缆等电气设备时应保持的安全距离。

这些规定是为了防止电气设备造成人身伤害或火灾等意外事故而制定的。

1. 施工现场用电安全距离的标准按照相关的法律法规规定，施工现场用电的安全距离应该符合以下标准：a. 高压线路：距离高压线路的最小安全距离应该是根据线路的额定电压来确定的，一般情况下，额定电压低于1kV的线路，最小安全距离为5米；额定电压在1kV至10kV之间的线路，最小安全距离为7.5米；额定电压高于10kV的线路，最小安全距离为10米。

b. 高压设备：对于高压设备，比如变压器、配电箱等，最小安全距离应该是根据设备的额定电压和额定容量来确定的，一般情况下，额定电压低于1kV的设备，最小安全距离为2米；额定电压在1kV至10kV之间的设备，最小安全距离为3米；额定电压高于10kV的设备，最小安全距离为5米。

c. 低压设备：对于低压设备，比如开关、插座等，最小安全距离一般为0.5米，但是在施工现场，由于工人密集操作，安全距离应该适当增加。

2. 施工现场用电安全距离的注意事项在施工现场布设电气设备时，还需要注意以下几点：a. 在布设电气设备时，应尽量避免与其他设备和易燃易爆物品重叠布设，以防发生意外事故。

b. 施工现场应该明确标识出电气设备的安全距离，包括线路和设备的周围。

c. 工人在操作电气设备时，应该穿戴好防护工具，并且应该遵守相关的操作规程，确保自身安全。

二、外电防护范本1. 外部电源线路与施工区域相交的防护措施a. 在外部电源线路进入施工区域之前，需要设置一个防护装置（如护网），来避免电线被人为损坏。

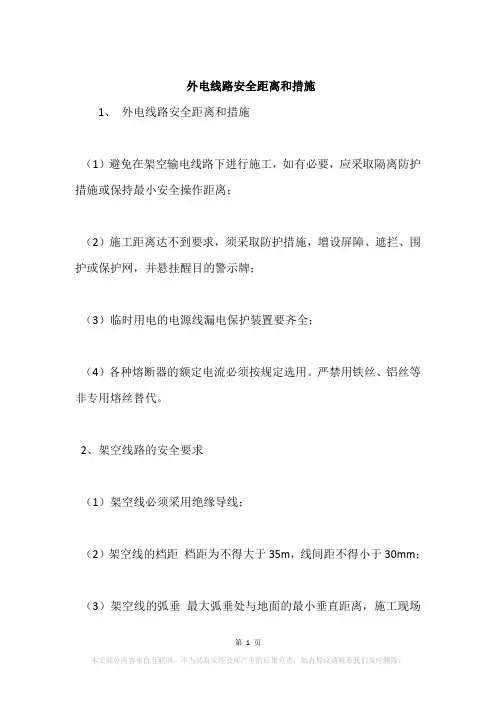

外电线路安全距离和措施
1、外电线路安全距离和措施
（1）避免在架空输电线路下进行施工，如有必要，应采取隔离防护措施或保持最小安全操作距离；
（2）施工距离达不到要求，须采取防护措施，增设屏障、遮拦、围护或保护网，并悬挂醒目的警示牌；
（3）临时用电的电源线漏电保护装置要齐全；
（4）各种熔断器的额定电流必须按规定选用。

严禁用铁丝、铝丝等非专用熔丝替代。

2、架空线路的安全要求
（1）架空线必须采用绝缘导线；
（2）架空线的档距档距为不得大于35m，线间距不得小于30mm；（3）架空线的弧垂最大弧垂处与地面的最小垂直距离，施工现场
一般场所4m、机动车道6m、铁路轨道7.5m；
（4）各种电源导线严禁直接绑扎在金属架上。

3、配电箱、开关箱
（1）施工现场的各种配电箱、开关箱必须有防雨措施，并应装设端正、牢固。

（2）固定式配电箱、开关箱的底部与地面的垂直距离应为1.3~1.5m；移动式配电箱、开关箱的底部与地面的垂直距离宜在0.6~1.5m.
（3）配电箱、开关箱内应设置漏电保护器。

（4）电动建筑机械应有各自专有的开关箱，就近设置，实行“一机一闸”制。

（5）配电箱内的开关电器应与配电线路一一对应配合，作分路设置。

4、施工照明施工现场的照明配电宜与动力配电分别设置，各自自成独立配电系统。

照明采用电压等级应符合下列要求：。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改外电线路防护安全技术措施(2021新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes外电线路防护安全技术措施(2021新版)1)在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。

2)在建工程(含脚手架)的周边与外电架空线路的边线之间的最小安全操作距离应符合表16—1规定。

3)施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合表16—2规定。

4)起重机严禁越过无防护设施的外电架空线路作业。

在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合表16—3规定。

表16—1在建工程(含脚手架)的周边与架空线路的边线之间的最小安全操作距离外电线路电压等级／kV<1l～1035～110最小安全操作距离／m4．O6．08．O外电线路电压等级／kv220330～500最小安全操作距离／mlO15表16—2施工现场的机动车道与架空线路交叉时的最小垂直距离外电线路电压等级／kV<11～1035最小垂直距离／m6.O7.O7.O表16—3起重机与架空线路边线的最小安全距离安全距离／m<11035110220330500沿垂直方向1.53.O4.O5.O6．O 7．O8．5沿水平方向1.52.O3.54.O6．O 7．O8．55)施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于O．5m。

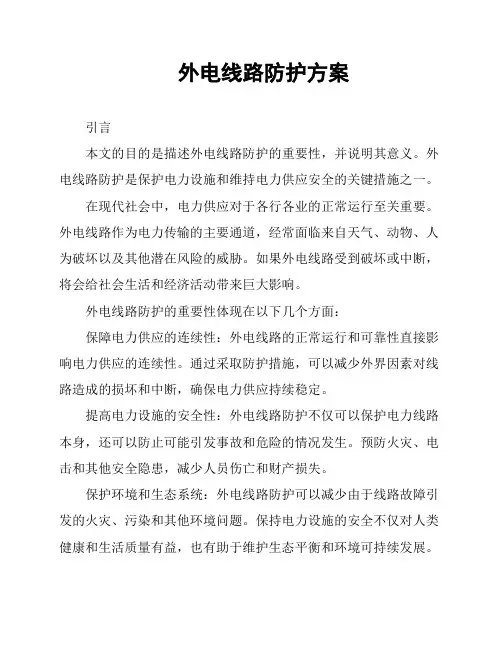

外电线路防护方案引言本文的目的是描述外电线路防护的重要性，并说明其意义。

外电线路防护是保护电力设施和维持电力供应安全的关键措施之一。

在现代社会中，电力供应对于各行各业的正常运行至关重要。

外电线路作为电力传输的主要通道，经常面临来自天气、动物、人为破坏以及其他潜在风险的威胁。

如果外电线路受到破坏或中断，将会给社会生活和经济活动带来巨大影响。

外电线路防护的重要性体现在以下几个方面：保障电力供应的连续性：外电线路的正常运行和可靠性直接影响电力供应的连续性。

通过采取防护措施，可以减少外界因素对线路造成的损坏和中断，确保电力供应持续稳定。

提高电力设施的安全性：外电线路防护不仅可以保护电力线路本身，还可以防止可能引发事故和危险的情况发生。

预防火灾、电击和其他安全隐患，减少人员伤亡和财产损失。

保护环境和生态系统：外电线路防护可以减少由于线路故障引发的火灾、污染和其他环境问题。

保持电力设施的安全不仅对人类健康和生活质量有益，也有助于维护生态平衡和环境可持续发展。

因此，外电线路防护方案的制定和实施对于保障电力供应的可靠性、提高电力设施的安全性以及保护环境和生态系统具有重要意义。

通过采取适当的措施，如安装护套、灾害预警系统、防护隔离设施等，可以有效降低外电线路发生故障的风险，确保电力传输的稳定和安全。

外电线路是指用于输送电能的电力线路，广泛应用于现代社会的各个领域。

外电线路由电源、导线和支撑结构组成，通过电源将电能传输到目标位置，并通过导线进行传导。

外电线路的安全保护至关重要，以防止人员和设备受到电击、短路、火灾等危险。

外电线路的防护方案旨在提供一系列措施和策略，以确保电力线路的安全运行和保护。

这些方案包括但不限于以下内容：地面标志和警示：在外电线路的周围设置明显的标志和警示牌，以提醒人们警惕高压电源的存在，并警示禁止接近和触摸。

绝缘材料的使用：在外电线路的导线、支撑结构和相关设备的部分进行绝缘处理，以防止电能泄露和外部环境对线路的影响。

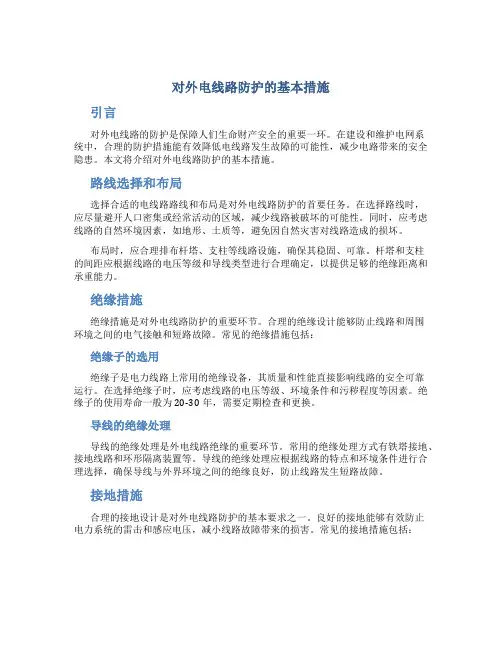

对外电线路防护的基本措施引言对外电线路的防护是保障人们生命财产安全的重要一环。

在建设和维护电网系统中，合理的防护措施能有效降低电线路发生故障的可能性，减少电路带来的安全隐患。

本文将介绍对外电线路防护的基本措施。

路线选择和布局选择合适的电线路路线和布局是对外电线路防护的首要任务。

在选择路线时，应尽量避开人口密集或经常活动的区域，减少线路被破坏的可能性。

同时，应考虑线路的自然环境因素，如地形、土质等，避免因自然灾害对线路造成的损坏。

布局时，应合理排布杆塔、支柱等线路设施，确保其稳固、可靠。

杆塔和支柱的间距应根据线路的电压等级和导线类型进行合理确定，以提供足够的绝缘距离和承重能力。

绝缘措施绝缘措施是对外电线路防护的重要环节。

合理的绝缘设计能够防止线路和周围环境之间的电气接触和短路故障。

常见的绝缘措施包括：绝缘子的选用绝缘子是电力线路上常用的绝缘设备，其质量和性能直接影响线路的安全可靠运行。

在选择绝缘子时，应考虑线路的电压等级、环境条件和污秽程度等因素。

绝缘子的使用寿命一般为20-30年，需要定期检查和更换。

导线的绝缘处理导线的绝缘处理是外电线路绝缘的重要环节。

常用的绝缘处理方式有铁塔接地、接地线路和环形隔离装置等。

导线的绝缘处理应根据线路的特点和环境条件进行合理选择，确保导线与外界环境之间的绝缘良好，防止线路发生短路故障。

接地措施合理的接地设计是对外电线路防护的基本要求之一。

良好的接地能够有效防止电力系统的雷击和感应电压，减小线路故障带来的损害。

常见的接地措施包括：杆塔的接地杆塔是电力线路的支撑设施，其合理的接地是保障线路安全稳定运行的重要环节。

杆塔的接地电阻应符合相关标准要求，以确保接地效果良好。

导线的接地导线的接地是保障电力系统安全的重要措施之一。

导线的接地能够有效减小因电力系统故障引起的触电危险和接地电流带来的损害。

定期检测和维护定期检测和维护是对外电线路防护的常态化工作，能够及时发现和处理线路的安全隐患，保障线路的安全运行。

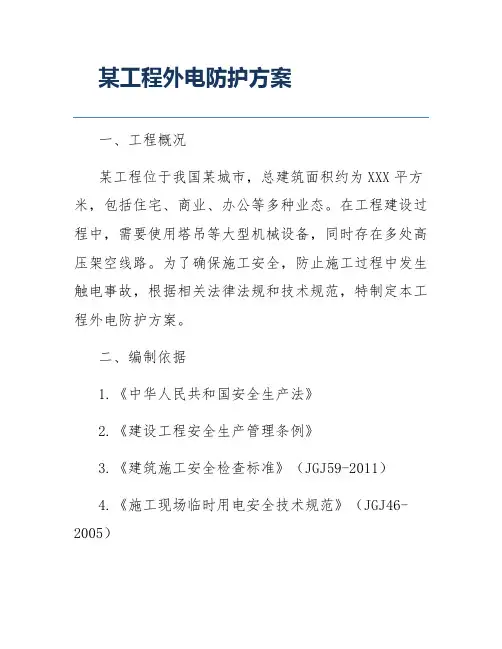

某工程外电防护方案一、工程概况某工程位于我国某城市，总建筑面积约为XXX平方米，包括住宅、商业、办公等多种业态。

在工程建设过程中，需要使用塔吊等大型机械设备，同时存在多处高压架空线路。

为了确保施工安全，防止施工过程中发生触电事故，根据相关法律法规和技术规范，特制定本工程外电防护方案。

二、编制依据1.《中华人民共和国安全生产法》2.《建设工程安全生产管理条例》3.《建筑施工安全检查标准》（JGJ59-2011）4.《施工现场临时用电安全技术规范》（JGJ46-2005）5.《建筑施工高处作业安全技术规范》（JGJ80-2016）6.其他相关法律法规和技术规范三、防护方法1.设置防护栏杆在高压架空线路下方设置防护栏杆，栏杆高度不低于1.8米，采用钢管或钢筋混凝土材质，栏杆间距不大于2米。

栏杆表面涂刷醒目标识，提醒施工人员注意安全。

2.悬挂警示标志在高压架空线路下方悬挂警示标志，标明线路电压、安全距离等信息，提醒施工人员注意避让。

警示标志应清晰、醒目，并定期检查、维护。

3.设置绝缘隔离层在高压架空线路下方地面铺设绝缘隔离层，绝缘隔离层采用不导电材料，如橡胶、沥青等。

绝缘隔离层厚度不低于5厘米，宽度不小于高压架空线路两侧各5米。

4.设置防护网在高压架空线路下方设置防护网，防护网采用不锈钢或高强度钢丝绳材质，网眼尺寸不大于5厘米。

防护网应定期检查、维护，确保网眼畅通，防止施工过程中物体坠落。

5.设置警示灯在高压架空线路下方设置警示灯，警示灯采用太阳能供电，具有自动感应功能。

当有人或物体接近时，警示灯自动点亮，提醒施工人员注意安全。

6.加强施工人员安全教育对施工人员进行定期安全教育，使其了解外电防护的重要性，掌握安全防护知识和技能。

同时，加强施工现场安全管理，确保施工人员遵守安全操作规程。

四、施工技术要求1.搭设材料防护栏杆、警示标志、绝缘隔离层、防护网等设施所使用的材料应符合国家相关标准，具有合格证明。

2.搭设尺寸要求防护栏杆、警示标志、绝缘隔离层、防护网等设施的尺寸应符合本方案中的规定。

外电线路防护安全措施一、目的由于拆迁原因XXXXX（存在主要建筑物：检修组合库、培训中心、办公楼、汽车库）存在大量外电线路，尤其是检修组合库与培训中心、办公楼之间存在一条南北走向横穿车辆基地的220KV高压线路（东太甲乙线57–61#），该线路为非拆除高压线路。

因此依据相关法律法规和标准规范制定安全措施以避免在此区域内施工时发生重大电力事故和破坏电力设施的行为。

二、编制依据《安全生产法》国家主席令第70号《电力设施保护条例》国务院令239号《电力设施保护条例实施细则》公安部令第8号《黑龙江省电力设施建设与保护条例》2009.6.1《施工现场临时用电安全技术规范》JGJ46-2005三、在建工程与220KV高压线路的位置关系图说明：根据设计图纸，220KV高压线路与检修组合库、培训中心、办公楼、汽车库的位置关系如下：四、安全措施1.架空线路电力设施保护措施1）架空电力线路的保护区：导线边线向外侧水平延伸并垂直与地面所形成的两平行面内的区域各电压等级导线的边线在计算最大风偏情况下，距离建筑物的最小水平安全距离为：考虑到现场实际施工影响，因此将东太甲乙线57–61#220KV高压线路的保护区向外水平延伸1米，即在建工程与220KV高压线路的位置关系图中B和B′之间的区域2）电力设施保护措施（1）电力线路设施的保护范围：a.架空电力线路：杆塔、基础、拉线、接地装置、导线、避雷线、金具、绝缘子、登杆塔的爬梯和脚钉，导线跨越航道的保护设施，巡（保）线站，巡视检修专用道路、船舶和桥梁，标志牌及其有关辅助设施；b.电力电缆线路：架空、地下、水底电力电缆和电缆联结装置，电缆管道、电缆隧道、电缆沟、电缆桥，电缆井、盖板、人孔、标石、水线标志牌及其有关辅助设施；c.电力线路上的变压器、电容器、电抗器、断路器、隔离开关、避雷器、互感器、熔断器、计量仪表装置、配电室、箱式变电站及其有关辅助设施；（2）任何施工队伍或个人，不得从事下列危害电力线路设施的行为：a.向导线抛掷物体；b.擅自在导线上接用电器设备；c.擅自攀登杆塔或在杆塔上架设电力线、e.利用杆塔、拉线作起重牵引地锚；f.在杆塔、拉线上悬挂物体、攀附施工机具；g.在下列范围内取土、打桩、钻探、开挖或倾倒酸、碱、盐及其他有害化学物品；①10-35千伏架空线路杆塔、拉线基础外缘5米；②66-220千伏架空线路杆塔、拉线基础外缘10米。

外电线路防护技术随着电力系统的发展，外电线路的防护技术也日益受到重视。

外电线路的防护是保障电力系统安全稳定运行的重要环节，也是保护人员和设备安全的必要手段。

本文将介绍外电线路防护技术的相关内容。

1.预防雷击雷击是外电线路经常面临的威胁之一。

为了预防雷击造成的损害，可以采取以下几种技术措施。

首先，设置合适的避雷器，用于将雷电释放到大地中。

其次，加强外电线路的绝缘性能，减少雷电对线路的影响。

另外，对线路进行地线连接，将静电导入地下。

最后，加强对外电线路的监测，及时采取措施防止雷击。

2.防护设备的选择在外电线路的防护中，选择合适的防护设备至关重要。

首先，需要选择适当的保护装置，用于检测外电线路的故障并及时切除故障部分，避免故障扩展。

其次，选择合适的电缆，以提高线路的绝缘性能和抗干扰能力。

另外，还应选用合适的绝缘材料和绝缘子，以提高线路的耐压能力和耐候性。

最后，选择合适的引流设备，用于排放线路上的静电和电荷。

3.防护措施的实施为了有效地保护外电线路，必须采取一系列的防护措施。

首先，需要加强对线路周边环境的管理，避免外力对线路的损害。

其次，定期检查线路的绝缘状况，及时发现和修复绝缘故障。

另外，还应做好线路的防护地线接地，确保电流稳定地通过地下。

最后，加强对外电线路的巡视和监测，及时发现线路故障，减少故障造成的损失。

4.防护设备的维护保养为了保证外电线路的防护设备能够正常运行，必须定期进行维护保养工作。

首先，要定期检查防护设备的状态，发现问题及时修复或更换设备。

其次，要保持设备的清洁，避免灰尘和水分的积聚。

另外，还要定期对设备进行绝缘测试，确保其绝缘性能符合要求。

最后，要根据设备的使用情况，定期进行功率测试，确保设备的运行稳定性。

5.防护工程的设计和施工为了提高外电线路的防护效果，必须进行合理的设计和施工。

首先，要根据线路的特点和使用环境，选择合适的防护设备和材料。

其次，要进行详细的工程设计，确保设备的安装位置和线路的走向合理。

外电线路防护方案
外电线路防护方案主要包括以下几个方面：
1. 安装绝缘护罩：将电线与外界环境隔离，减少被外部物体刮擦、破坏的可能性。

2. 防护箱体：对电线进行物理保护，安装在电线周围，可以有效防止钢丝绳、鸟类以及其他动物对电线的破坏。

3. 地面标识：在地面上标示清晰的警示标识和标线，以提醒行人和车辆注意避开电线。

4. 视觉隔离：通过设置围墙、隔离带等措施，将电线与周围区域分隔开来，减少与电线接触的可能性。

5. 定期巡检和保养：对电线进行定期巡查和维护，及时发
现和修复电线的故障和损坏。

6. 周边环境管理：对电线周围的环境进行管理，及时清理、修剪树木和灌木，防止它们与电线接触。

7. 光伏线路防护：对于电力系统中的光伏发电线路，可以
采取一些额外的防护措施，如增加保护壳、设置防雨装置等，以提高线路的安全性。

需要注意的是，外电线路防护方案的具体措施和要求会根
据不同的电力系统和地理环境而有所不同，应根据具体情
况进行综合考虑和设计。

另外，在实施防护方案时，必须
遵守相关的安全规定和标准，确保防护措施的有效性和可
靠性。

施工用电安全距离与外电防护施工用电的安全距离与外电防护是保障施工安全的重要环节。

施工现场通常存在各类电气设备和用电设备，并与外部电力供应网络相连。

保持施工现场的安全距离和外电防护，能有效减少因电气设备故障引发的事故，确保施工人员和设备的安全。

施工现场的安全距离是指施工设备与外电线路之间必须保持的最小距离。

这既是对施工设备的安全考虑，也是对外部电力供应网络的保护。

根据国家标准和行业规范，施工现场与外电线路之间的安全距离应当满足以下要求：1. 确定标准距离：根据外电线路电压等级和施工设备的安全要求，制定相应的标准距离。

一般来说，标准距离是根据电气设备的工作电压、施工设备的操作区域和其他因素确定的，以确保施工现场与外电线路之间的距离足够安全。

2. 距离测量：对施工现场与外电线路之间的距离进行测量，确保施工设备与外电线路之间符合标准要求的安全距离。

测量可以使用专业的测距仪器或工具，以确保准确度和可靠性。

3. 障碍物考虑：在确定安全距离时，还要考虑到施工现场周围的障碍物。

例如，建筑物、树木、地下管线等都可能影响施工设备与外电线路之间的安全距离。

因此，在确定安全距离时，必须综合考虑这些障碍物的存在。

除了施工现场的安全距离，外电防护也是施工用电安全的重要环节。

外电防护是指采取措施防止施工设备与外电线路之间的直接接触，以避免电气事故发生。

1. 隔离措施：使用绝缘材料或其他隔离措施，将施工设备与外电线路有效地分隔开来，以防止他们直接接触。

例如，使用绝缘垫片、绝缘手套等可以有效隔离设备和线路之间的电流。

2. 接地保护：对施工设备进行正确的接地，以确保外部电流能够有效流向地面，减少接触电流对人体的伤害。

同时，对外电线路进行接地保护，减少异物或外部因素引起的故障和事故。

3. 额外保护装置：在施工设备和外电线路之间，可以安装额外的保护装置，例如过压保护装置、漏电保护装置等。

这些装置能够及时检测和处理电气故障，降低电气事故的发生概率。

一、编制依据1. 《中华人民共和国安全生产法》2. 《施工现场临时用电安全技术规范》（JGJ46-2005）3. 《施工现场临时用电安全技术规程》（GB50194-2014）4. 《施工现场安全检查标准》（JGJ59-2011）5. 相关行业标准及企业内部管理制度二、工程概况1. 工程名称：XXXX项目2. 工程地点：XXXX市XXXX区3. 工程规模：建筑面积XXXX平方米4. 施工单位：XXXX建筑公司三、外电防护目标1. 确保施工现场及周边人员、设备安全，防止发生触电事故。

2. 确保施工现场与外电线路之间保持符合国家及行业标准的安全距离。

3. 确保施工现场临时用电设施符合国家及行业标准。

四、外电防护措施1. 外电线路检查：在施工前，对施工现场周边的外电线路进行全面检查，了解线路走向、电压等级、导线截面等信息。

2. 安全距离设置：根据《施工现场临时用电安全技术规程》，设置施工现场与外电线路之间的安全距离，确保满足规范要求。

3. 防护设施搭设：在施工现场周边及危险区域设置外电防护设施，如安全围栏、警示标志等。

4. 临时用电线路：临时用电线路应采用绝缘良好、截面合适的电缆，并符合《施工现场临时用电安全技术规程》的要求。

5. 用电设备：用电设备应选用符合国家标准的产品，并定期进行检测和维护。

6. 人员培训：对施工现场管理人员及作业人员进行外电防护知识培训，提高安全意识。

7. 应急预案：制定外电事故应急预案，明确事故发生时的应急措施及责任人。

五、外电防护实施步骤1. 施工前期：进行外电线路检查，了解周边线路情况，制定外电防护方案。

2. 施工过程：严格按照外电防护方案执行，确保施工现场及周边人员、设备安全。

3. 施工后期：对施工现场进行清理，拆除外电防护设施，恢复原状。

六、外电防护责任1. 施工单位：负责施工现场外电防护工作的组织实施，确保施工现场及周边人员、设备安全。

2. 监理单位：负责对施工现场外电防护工作进行监督检查，发现问题及时督促整改。

施工用电安全距离与外电防护外电线路：指施工现场临时用电线路以外的任何电力线路。

⒈不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。

⒉安全距离：⑴在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，1～10kv不小于6m，35～110kv不小于8m。

架空导线最大弧垂与施工现场地面最小距离4.0m与机动车道6.0m。

⑵起重臂或被吊物边缘与10kV的架空线路水平距离2m。

⑶机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv 以下为7m。

⒊外电防护：⑴达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。

⑵带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm.⑶带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv应大于50cm。

⑷在架设防护设施时，应有电气技术人员或专职安全员监护。

⑸无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。

施工用电安全距离与外电防护（二），是指在施工现场进行用电作业时，为了保障施工人员的安全，需要遵守一定的安全距离，并采取相应的外电防护措施。

一、施工用电安全距离：1. 安全距离的定义：施工用电安全距离是指在施工现场进行用电作业时，为了防止电气事故发生，需要保持与外电设备或线路的足够距离，以避免交流或直流电应力引起的感应电流和电压超过安全标准值。

2. 安全距离的确定原则：根据不同的电压等级和用电设备的特性，确定合理的安全距离。

一般来说，安全距离要考虑以下几个方面的因素：(1) 电压等级：不同电压等级对人体的伤害程度不同，电压越高，安全距离应相应增大。

(2) 线路类型：包括地下电缆、架空线路等，不同类型的线路也会影响安全距离的确定。

(3) 用电设备：不同类型的用电设备对人体的伤害程度也是不同的，需要根据具体设备的特性进行评估。

(4) 施工环境：包括气候条件（如湿度、温度等）、周围环境（如水、金属结构物等）等，也会对安全距离的确定产生影响。
