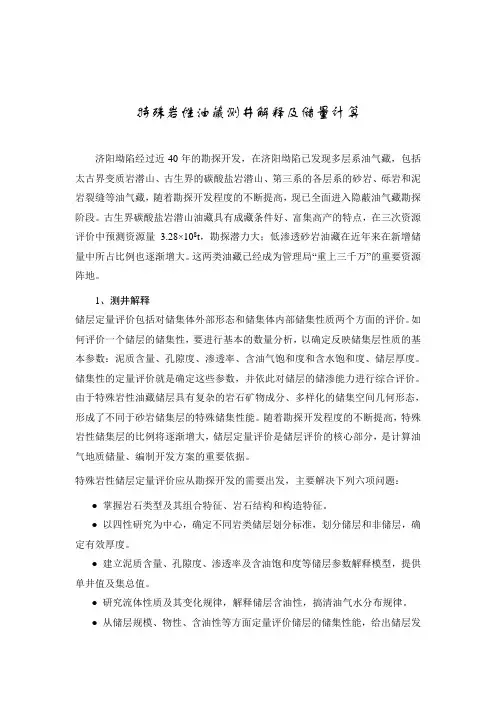

特殊岩性油藏测井解释及储量计算济阳坳陷经过近40年的勘探开发，在济阳坳陷已发现多层系油气藏，包括太古界变质岩潜山、古生界的碳酸盐岩潜山、第三系的各层系的砂岩、砾岩和泥岩裂缝等油气藏，随着勘探开发程度的不断提高，现已全面进入隐蔽油气藏勘探阶段。

古生界碳酸盐岩潜山油藏具有成藏条件好、富集高产的特点，在三次资源评价中预测资源量3.28×108t，勘探潜力大；低渗透砂岩油藏在近年来在新增储量中所占比例也逐渐增大。

这两类油藏已经成为管理局“重上三千万”的重要资源阵地。

1、测井解释储层定量评价包括对储集体外部形态和储集体内部储集性质两个方面的评价。

如何评价一个储层的储集性，要进行基本的数量分析，以确定反映储集层性质的基本参数：泥质含量、孔隙度、渗透率、含油气饱和度和含水饱和度、储层厚度。

储集性的定量评价就是确定这些参数，并依此对储层的储渗能力进行综合评价。

由于特殊岩性油藏储层具有复杂的岩石矿物成分、多样化的储集空间几何形态，形成了不同于砂岩储集层的特殊储集性能。

随着勘探开发程度的不断提高，特殊岩性储集层的比例将逐渐增大，储层定量评价是储层评价的核心部分，是计算油气地质储量、编制开发方案的重要依据。

特殊岩性储层定量评价应从勘探开发的需要出发，主要解决下列六项问题：●掌握岩石类型及其组合特征、岩石结构和构造特征。

●以四性研究为中心，确定不同岩类储层划分标准，划分储层和非储层，确定有效厚度。

●建立泥质含量、孔隙度、渗透率及含油饱和度等储层参数解释模型，提供单井值及集总值。

●研究流体性质及其变化规律，解释储层含油性，搞清油气水分布规律。

●从储层规模、物性、含油性等方面定量评价储层的储集性能，给出储层发育区。

●在油藏描述中研究剩余油分布，为提高采收率提供地质依据。

测井解释是以储层地质学、测井地质学、地质统计学理论为指导，以油藏测试技术、实验室测试与分析技术为基础，以计算机技术为依托，测井资料数字处理技术为手段，通过建立岩性测井响应模式、储集层定量识别模式、测井物理模型，达到搞清储集层含油性、研究储层参数及其分布规律，综合评价储层储集性的目的。

第二十章测井常用图表一、测井基础知识1.各种岩石、流体的测井响应（1）各种岩石的测井特性见表3-20-1。

表3-20-1。

各种岩石的测井特性（2）石英－长石砂岩与碳酸盐岩中主要矿物的测井响应值见表3-20-2。

（3）各种岩浆岩与沉积岩的铀、钍、钾平均含量见表3-20-3。

（4）胜利油田取样分析的花岗岩、灰岩的铀、钍、钾含量见表3-20-4。

表3-20-4 胜利油田取样分析的花岗岩、灰岩的铀、钍、钾含量（5）常见粘土矿物的自然伽马放射性强度和能谱见表3-20-5。

表3-20-5 常见粘土矿物的自然伽马放射性强度和能谱（6）主要火成岩的密度、声波、中子测井相应数值见表3-20-6。

表3-20-6 主要火成岩的密度、声波、中子测井相应数值（7）非均质岩石构造层测井响应见表3-20-7。

表3-20-7 非均质岩石构造层测井响应（8）流体理化特征及测井响应见表3-20-8。

）2.测井项目的选择（1）测井方法及主要应用范畴分类简况表见表3-20-9。

表3-20-9 测井方法及主要应用范畴分类简况表（2）测井系列内容及主要（基本）测井项目的选择见表3-20-10。

表3-20-10 测井系列内容及主要（基本）测井项目的选择（3）各种测井项目探测深度示意图见图3-20-1。

图3-20-1 各种测井项目探测深度示意图3.测井资料应用（1）自然电位曲线要素图见图3-20-2。

图3-20-2 自然电位曲线要素图（2）阿尔奇公式（3）孔隙度（POR）计算（适用于砂泥岩剖面）1）用地层密度计算孔隙度DEN—密度测井值；DG—岩石骨架密度值；DF—地层流体密度值，对油层和水层，一般取1.0，对气层一般取0.6左右；DSH—泥质密度值，视地层压实状况和粘土矿物成份而定，一般取2.4左右。

2）用地层声波时差计算孔隙度AC—声波时差测井值；CP—声波压实校正系数，一般随地层深度的增加而逐渐减小；TM—岩石骨架声波时差，英制取55.5μs/ft，公制取180μs/m（砂岩）；TF—流体声波时差，对油和水一般英制取189μs/ft，公制取620μs/m；TSH—泥岩声波时差。

利用测井资料判断岩性及油气水层一、普遍电阻率测井（双侧向、三侧向、2.5m、4.0m、七侧向、微电极）1、基本原理：电阻率测井是由一个供电电极或多个供电电极供给低频或较低频电流I，当电流通过地层时，用另外的测量电极测量电位U，利用Ra＝K U/IK：电极系数Ra：视电阻率U：电位I：电流2、应用（1）求地层电阻率利用微球形聚焦、微电极，求取冲洗带电阻率。

利用浅侧向、2.5m求取侵入带电阻率。

利用深侧向、4.0m求取原状地层电阻率。

（2）确定岩性界面：利用微球形聚焦、微电极划分界面，界面划在曲线最陡或半幅点处。

利用侧向划分界面，界面可划在曲线半幅点处。

利用2.5m划分界面，顶界划在极小值，底界划在极大值。

（3）判断岩性泥岩：低电阻，微球形聚焦、微电极、双侧向基本重合，2.5m、4.0m平直。

灰质岩：高阻，微球形聚焦，微电极、双侧向基本重合，2.5m、4.0m都高。

盐膏岩：电阻特别高，井径不规则时深侧向＞浅侧向＞微球聚焦。

4.0m＞2.5m>微电极。

页岩、油页岩：高阻，井径不规则时微球、双侧向基本重合，4.0m>2.5m>微电极。

（4）判断油气水层①油气层：A、Rmf>Rw ，增阻侵入，随探测深度增加电阻率降低。

Rmf――泥浆滤液电阻率，Rw――地层水电阻率。

B、Rmf<Rw ，减阻侵入，随电探测深度增加电阻率增加。

②水层：A、Rmf>Rw，增阻侵入，R深＜R浅。

B、Rmf<Rw，减阻侵入，R深＞R浅。

C、Rmf≈Rw，则R深≈R浅。

R深――深电极R浅――浅电极（5）识别裂缝发育带碳酸盐岩剖面裂缝发育带，在高阻中找低阻。

二、感应测井1、基本原理感应测井是测量地层的电导率。

它是由若干个同轴线围组成的－组发射线圈和一组接受线围的复合线圈系。

当发射线圈发出恒定强度为20000周的高频率交变电流时，由此产生的交变磁场则在地层中感应次生电流，而次生电流在与发射线圈同轴的环形地层回路中流动，又形成了次生磁场，这样使在接受线圈中感应出电动势。

复杂岩性分析程序CRACRA程序适用于复杂的碳酸盐岩剖面，它能计算地层孔隙度、泥质含量、含水饱和度等储层参数，它除了一般复杂岩性程序中的砂岩、灰岩、白云岩和硬石膏之外，还可以加入四种附加矿物，能处理八种分离矿物。

CRA程序本身还具有编辑功能，并对测井仪器进行校正，用五种方法求取孔隙度和矿物体积，用六种方法计算含水饱和度，并有较完善的油气校正。

需要输入的曲线CNL 补偿中子DEN 体积密度AC 声波时差GR 自然伽马THOR 钍K40 钾UR 铀TC 能谱测井总计数率PORS 井壁中子SP 自然电位RT 深探测电阻率RXO 浅探测电阻率SGMA 中子寿命G2 中子寿命测井RATO 中子寿命短/长之比TPI 钍-钾指数CAL 井径需要输入的参数SHFG 泥质体积计算方法标志，隐含值为1=0 不计算泥质含量=1 用GR=2 用TC=3 用K40=4 用THOR=5 用CNL或PORS=6 用SGMA=7 用RATO=8 用G2=9 用SP=10 用AC=14 用TPI=20 用RT=21 D/N(中子-密度交会)=22 D/A(声波-密度交会)=23 A/N(中子-声波交会)SWCN 选择中子测井仪类型的标志，隐含值为1=0 不用中子测井=1 用补偿中子测井(CNL)=2 用井壁中子测井(PORS)PRFG 选择孔隙度计算标志，隐含值为1=1 用中子-密度交会(D/N)=2 用中子-声波交会(D/N)=3 仅用密度测井=4 仅用声波测井=5 仅用中子测井ANHY 在计算矿物体积时，石膏是否存在的标志，隐含值为1=1 有石膏=0 无石膏SAND 在计算矿物体积时，砂岩是否存在标志，隐含值为1。

=1 有砂岩=0 无砂岩LIME 在计算矿物体积时，石灰岩矿物存在状况的标志，隐含值为1=1 有石灰岩=0 无石灰岩DOLO 在矿物体积计算中，白云岩矿物存在状况的标志，隐含值为1=1 有白云岩=0 无白云岩M1X，M1Y，M2X，M2Y，M3X，M3Y，M4X，M4Y对应于四种附加矿物(m1，m2，m3，m4)在X-Y交会图上的骨架值，若=－9999，表示不存在此种矿物DG，DF 密度的骨架和流体值，隐含值为2.71和1.0TM，TF 声波时差的骨架和流体值，隐含值为47.5和189NFM，DFM，TFM井眼未垮塌的纯地层的最大中子值、最小密度值和最大声波时差值，隐含值分别为100、1和189A 岩性系数，隐含值为1M 胶结指数，隐含值为2N 饱和度指数，隐含值为2BH 选择进行井眼编辑标志，隐含值为1=0 进行井眼编辑=1 不进行井眼编辑CNFG 中子刻度标志符，隐含值为0=0 CNL是百分数刻度=1 CNL是小数刻度PASS 开关参数标志，隐含值为2=1 第一次运行作为预处理=2 第二次运行作为结果处理CPOP 选择声波压实系数的标志，隐含值为0=0 用公式自动计算压实系数=1 用参数CP赋值ACP，BCP 计算压实系数的两个参数，隐含值分别为0.203和1.67CP 压实系数，隐含值为1SMNi SMXi当SHFG=1，2，3，4，5，9，10，14时，某条测井曲线在纯地层的极小值和在泥岩层的极大值，隐含值均为0和100RSH，RLIM 当SHFG=20时，用RT求泥质含量时的参数，它们分别表示泥岩层的平均值和纯地层的极大值，隐含值分别为6和200。

碳酸盐岩测井解释曲线模板篇一：测井曲线代码大全测井曲线代码RD、RS—深、浅侧向电阻率RDC、RSC—环境校正后的深、浅侧向电阻率VRD、VRS—垂直校正后的深、浅侧向电阻率DEN—密度DENC—环境校正后的密度VDEN—垂直校正后的密度CNL—补偿中子CNC—环境校正后的补偿中子VCNL—垂直校正后的补偿中子GR—自然伽马GRC—环境校正后的自然伽马VGR—垂直校正后的自然伽马AC—声波VAC—垂直校正后声波PE—有效光电吸收截面指数VPE—垂直校正后的有效光电吸收截面指数SP—自然电位VSP—垂直校正后的自然电位CAL—井径VCAL—垂直校正后井径KTh—无铀伽马GRSL—能谱自然伽马U—铀Th—钍K—钾WCCL—磁性定位TGCN—套管中子TGGR—套管伽马R25—2.5米底部梯度电阻率VR25—环境校正后的2.5米底部梯度电阻率DEV—井斜角AZIM—井斜方位角TEM—井温RM—井筒钻井液电阻率POR2—次生孔隙度POR—孔隙度PORW—含水孔隙度PORF—冲洗带含水孔隙度PORT—总孔隙度PERM—渗透率SW－含水饱和度SXO—冲洗带含水饱和度SH—泥质含量CAL0—井径差值HF—累计烃米数PF—累计孔隙米数DGA—视颗粒密度SAND，LIME，DOLM，OTHR—分别为砂岩，石灰岩，白云岩，硬石膏含量VPO2—垂直校正次生孔隙度VPOR—垂直校正孔隙度VPOW—垂直校正含水孔隙度VPOF—垂直校正冲洗带含水孔隙度VPOT—垂直校正总孔隙度VPEM—垂直校正渗透率VSW－垂直校正含水饱和度VSXO—垂直校正冲洗带含水饱和度VSH—垂直校正泥质含量VCAO—垂直校正井径差值VDGA—垂直校正视颗粒密度VSAN，VLIM，VDOL，VOTH—分别为垂直校正砂岩，石灰岩，白云岩，硬石膏含量岩石力学参数PFD1—破裂压力梯度POFG—上覆压力梯度PORG—地层压力梯度POIS—泊松比TOUR—固有剪切强度UR—单轴抗压强度YMOD—杨氏模量SMOD—切变模量BMOD—体积弹性模量CB—体积压缩系数BULK—出砂指数MACMAC—偶极子阵列声波XMAC-Ⅱ—交叉偶极子阵列声波DTC1—纵波时差DTS1—横波时差DTST1—斯通利波时差DTSDTC-纵横波速度比TFWV10-单极子全波列波形TXXWV10-XX偶极子波形TXYWV10- XY偶极子波形TYXWV10- YX偶极子波形TYYWV10- YY偶极子波形WDST-计算各向异性开窗时间WEND-计算各向异性关窗时间DTSF-计算的快横波时差DTSS-计算的慢横波时差固井CCL—磁性定位CBL—声幅VDL—声波变密度（二维）AC—声波CAL—裸眼井径GR—自然伽马主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。

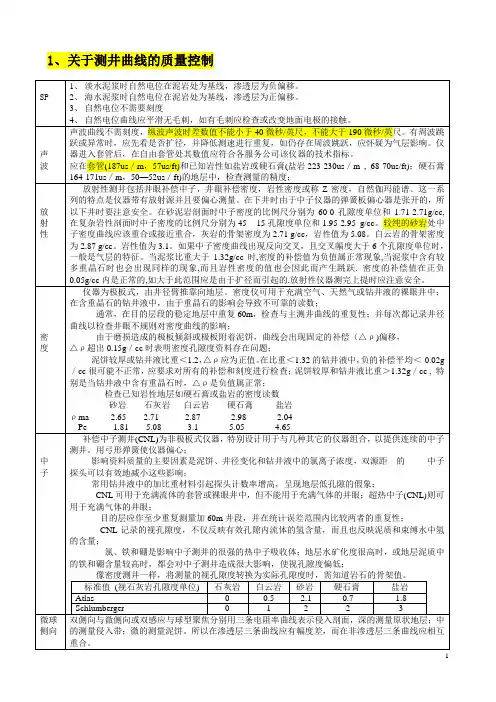

1、关于测井曲线的质量控制4 单条曲线质量要求4.1 井眼物性测井4.1.1流体电阻率值应随井深增加而逐渐降低，一般不应有突变现象（当井下地层出水或井漏等例外）。

4.1.2流体电阻率曲线读数与泥浆罐测得的泥浆电阻率换算到同一深度下的电阻率值相差不得大于10%。

4.1.3流体井温在井口的读值与实际温度相差不得超过1.50℃。

4.1.4重复曲线：流体电阻率为读值的10%；流体压力为全刻度的1.8%；井温为全刻度的1%。

4.2 自然伽马测井、高温小井眼自然伽马测井4.2.1曲线变化正常，能正确地反映岩性剖面变化，与已知岩性的数值符合。

4.2.2 重复曲线与主曲线对比形状基本相同，相对误差小于5%。

4.2.3统计起伏相对误差小于3%。

4.3 双侧向测井、高温小井眼双侧向测井4.3.1上井前，检查仪器车间刻度卡片。

测前、测后刻度值相对误差应在5%以内。

4.3.2在仪器的动态范围内，砂泥岩剖面地层厚度大于2m的标志层，测井曲线在井眼规则井段应符合以下规律：a) 在泥岩层或其它非渗透层段，双侧向曲线基本重合；b) 当钻井液滤液电阻率(Rmf)小于地层水电阻率(Rw)时，深侧向测量值应大于浅侧向测量值（有侵入情况下）；c) 当钻井液滤液电阻率(Rmf)大于地层水电阻率(Rw)时，水层的深侧向测量值应小于浅侧向测量值，油层的深侧向测量值应大于或等于浅侧向测量值（有侵入情况下）；d) 在稠油层，无钻井滤液侵入时，双侧向测量值应基本重合。

4.3.3仪器进套管后，双侧向测量值应回零。

4.3.4已知岩性地层读数与本地区经验值相符合。

4.3.5重复曲线与主曲线形状一致，相对误差小于5%。

4.3.6在仪器动态范围内，测井曲线无饱和现象。

4.4 高温小井眼双感应测井4.4.1在仪器的动态范围内，对砂泥岩剖面地层，在井眼规则井段，测量值符合以下规律：a) 在泥岩层或非渗透层段，双感应-短电位曲线基本重合；b) 当Rmf<Rw时，油层、水层的双感应-短电位均呈低侵特征（有侵入情况下）；c) 当Rmf>Rw时，水层的双感应-短电位呈高侵特征，油层的双感应-短电位呈低侵或无侵特征（有侵入情况下）。

浅谈三空隙度的实际应用马涛胜利测井公司四分公司摘要：三孔隙度测井是测井过程中必不可少的三种测井技术，它的成功应用在测井成果解释方面起到了十分重要的作用。

地层孔隙度及渗透率的计算对全面、准确的掌握储集层的含油性，可动油气等提供了最基础的保障。

本文主要是我在实际工作中对三孔度测井技术应用的几点心得体会。

关键词：孔隙度测井三空隙的测井解释应用渗透率与孔隙度的关系众所周知，三孔隙度测井曲线在测井资料解释方面有着举足轻重的作用。

在测井施工中取全、取准三孔隙度测井资料是每一位测井操作员必需做到的，资料的准确性直接影响到解释人员对所测井的解释结果是否符合该地区的地质规律以及该井的油气显示是否满足开发条件。

我们知道三孔隙度测井实际上包含了声波时差测井、中子测井、密度测井三种测井技术，由于它们采用了不同的工作原理，在不同的岩性地层有着不同的响应，但在确定地层孔隙方面有着密切的相关性，在计算岩性地层孔隙度及渗透率方面有着比其它测井资料更直接更准确的优势，能更直观的判定储集层的含有性、可动油气和可动水。

下面是我根据实际工作总结的几点认识：一、补偿声波测井曲线（AC）：测量地层的声波传播速度，单位长度地层价质声波传播所需的时间（MS/M）。

反映地层的致密程度。

补偿密度测井曲线（DEN）：测量地层的体积密度（g/cm3），反映地层的总孔隙度。

补偿中子测井曲线（CN）：测量地层的含氢量，反映地层的含氢指数（地层的孔隙度%）二、1.声波时差测井：上井前应在车间进行铝筒刻度，其数值与铝筒声波纵波时差标称值绝对误差应在5us/m(+1.5us/ft_-1.5us/ft)以内。

测井过程中，要在套管内测一段声波时差的数值应在187us/m加减5us/m(57us/ft加减2us/ft)。

在渗透层声波曲线不得出现与地层无关的跳动，如有周波跳跃，测速应降至1200m/h以下重复测量。

渗透层的声波时差应符合地区规律，利用声波时差计算的地层孔隙度值与补偿中子、补偿密度或岩性密度计算的地层孔隙度值基本一致。

测井解释计算常用公式目录1. 地层泥质含量（Vsh）计算公式................................................ .. (1)2. 地层孔隙度（φ）计算公式....................................... (4)3. 地层含水饱和度（Sw）计算.......................................................... (7)4. 钻井液电阻率的计算公式...................................................... . (12)5. 地层水电阻率计算方法 (13)6. 确定a、b、m、n参数 (21)7. 确定烃参数 (24)8. 声波测井孔隙度压实校正系数Cp的确定方法 (25)9. 束缚水饱和度（Swb）计算 (26)10．粒度中值（Md）的计算方法 (28)11．渗透率的计算方法 (29)12. 相对渗透率计算方法 (35)13. 产水率（Fw） (35)14. 驱油效率（DOF） (36)15. 计算每米产油指数（PI） (36)16. 中子寿命测井的计算公式 (36)17. 碳氧比（C/O）测井计算公式 (38)18．油层物理计算公式 (44)19．地层水的苏林分类法 (48)20. 毛管压力曲线的换算 (48)21. 地层压力 (50)附录：石油行业单位换算 (51)测井解释计算常用公式1. 地层泥质含量（Vsh ）计算公式1.1 利用自然伽马（GR ）测井资料 1.1.1 常用公式minmax min GR GR GR GR SH --= (1)式中，SH －自然伽马相对值；GR －目的层自然伽马测井值；GRmin －纯岩性地层的自然伽马测井值； GRmax －纯泥岩地层的自然伽马测井值。

1212--=⋅GCURSH GCUR sh V (2)式中，Vsh －泥质含量，小数；GCUR －与地层年代有关的经验系数，新地层取3.7，老地层取2。

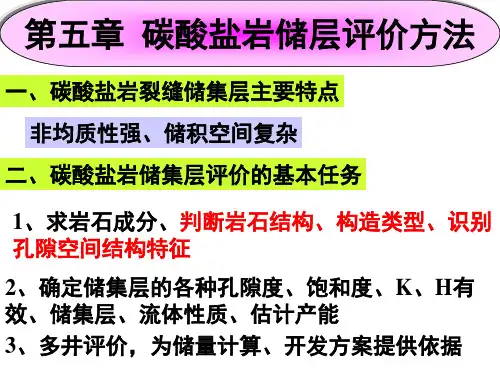

普光气田碳酸盐岩储层测井解释方法X强文明,谭海芳,秦昌伟,魏霞,毛　军(中原石油勘探局地球物理测井公司,河南濮阳　457001) 摘　要:普光气田目的层段飞仙关组-长兴组海相碳酸盐岩地层发育气层,储层类型以孔隙-孔洞型为主,局部发育裂缝。

针对这些储层特征,参考地质资料、微电阻率扫描成像资料,总结出了利用常规测井资料识别储层储集空间类型的方法;并在碳酸盐岩储层孔隙度参数求取中,采用光电吸收截面指数(Pe 值),准确确定储层中岩性成分,为求取孔隙度参数提供了保障;在识别储层流体性质方面,通过实践经验总结出了交会图法、纵横波速度比值法等多种识别流体的方法,同时在核磁共振资料识别流体性质方面也做了大量的工作,在实际生产中显示出了很好的应用效果。

关键词:碳酸盐岩;储集空间;流体性质;孔隙度;核磁共振 中图分类号:P 631.8+4 文献标识码:A 文章编号:1006—7981(2012)11—0134—04 普光气田位于四川省宣汉县境内,构造上属于川东断褶带东北段双石庙-普光NE 向构造带上的一个鼻状构造,其目的层段为飞仙关组和长兴组,岩性主要为灰岩类、白云岩类以及过渡岩类,属于碳酸盐岩地层。

岩心资料表明:目的层段储层物性发育较好,以中孔中渗、高孔高渗储层为主,也有高孔低渗、低孔高渗储层,有效储层孔隙度主要分布在2～15%之间,渗透率主要分布在0.1～1000×10-3L m 2之间。

1　储层储集空间类型的判别钻井取心资料显示普光地区目的层段储层的储集空间既有孔隙、孔洞,又有裂缝,从常规测井资料来看,孔隙型储层厚度相对较大,孔隙度曲线和电阻率曲线形状多呈“U ”或“W ”字形变化,表现为声波时差和中子孔隙度增高、侧向电阻率和密度值降低。

而裂缝型储层厚度小,仅1～2m 异常反映,孔隙度曲线和电阻率形状多呈厚度小的尖刺状“V ”字型特征。

图　普光井组合成果图(555　微电阻率扫描等成像测井是判断裂缝和溶蚀孔的最直接的方法。

碳酸盐岩地层气层电性特征近几年发现的川东北普光天然气田,是到目前为止我国发现的最大的整装碳酸盐岩地层天然气田。

碳酸盐岩与碎屑岩气层电性特明显不同。

碳酸盐岩地层气层典性特征如下：1、井径:由于碳酸盐岩地层不易跨塌,气层井径一般比较规则。

2、自然伽马、自然电位：由于碳酸盐岩铀、钍、钾的含量比较低,气层的自然伽马一般比较低,但有的气层自然伽马比围岩略高。

自然电位曲线无明显异常。

3、电阻率：碳酸盐岩电阻率非常高,当其储层发育时,由于其中含有地层水,致使碳酸盐岩储层电阻率比围岩低。

当天然气发生运移进入碳酸盐岩储层发育段时,虽将大部分地层水排出,但仍有部分地层水滞留其中,从而导致碳酸盐岩储层发育段含气时,电阻率仍比围岩低。

碎屑岩气层一般电阻率比围岩高。

这是碳酸盐岩与碎屑岩气层的最大区别. 碳酸盐岩气层的深、浅侧向电阻率出现正的幅度差,即深侧向电阻率大于浅侧向电阻率。

这是由于浅侧向探测得是泥浆侵入带电阻率,电阻率相对较低;而深侧向探测得是原状地层电阻率,电阻率相对较高造成的。

4、岩性密度:碳酸盐岩储层的岩性密度比围岩低,如果其中含气会使岩性密度进一步降低。

碳酸盐岩储集层岩性密度的高低,取决于储集层的发育程度及所含流体的性质。

碳酸盐岩储层含气比含水时的岩性密度低。

这是因为相同体积的地层水和气比较,气层的岩性密度低于地层水。

比如普光2井气层围岩的岩性密度为2.65～2.70g/cm3,而气层的岩性密度为2.2～2.6g/cm3。

5、补偿中子：碳酸盐岩储集层不发育时,地层流体含量低,因此补偿中子值比较低,而当储层发育时流体含量比较高,补偿中子值也就比较高。

所以,当碳酸盐岩储层发育时,由于流体含量比较高,补偿中子值比围岩高。

标准气层比水层的补偿中子值低。

这是因为相同体积的地层水与气层相比,地层水中氢的含量比气层中氢的含量低。

这是区别碳酸盐岩储层水层与气层的一个重要依据。

6、声波：当碳酸盐岩储层不发育时声波时差比较小,而储层发育时声波时差大，气层比水层的声波时差大。
