六.给水用孔网钢带聚乙烯复合管

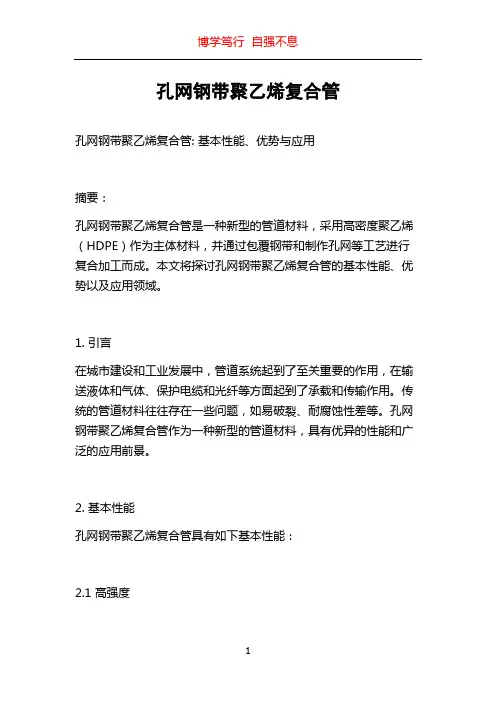

孔网钢带聚乙烯复合管孔网钢带聚乙烯复合管: 基本性能、优势与应用摘要：孔网钢带聚乙烯复合管是一种新型的管道材料，采用高密度聚乙烯（HDPE）作为主体材料，并通过包覆钢带和制作孔网等工艺进行复合加工而成。

本文将探讨孔网钢带聚乙烯复合管的基本性能、优势以及应用领域。

1. 引言在城市建设和工业发展中，管道系统起到了至关重要的作用，在输送液体和气体、保护电缆和光纤等方面起到了承载和传输作用。

传统的管道材料往往存在一些问题，如易破裂、耐腐蚀性差等。

孔网钢带聚乙烯复合管作为一种新型的管道材料，具有优异的性能和广泛的应用前景。

2. 基本性能孔网钢带聚乙烯复合管具有如下基本性能：2.1 高强度钢带的加入提高了管道的强度，使其能够承受更大的压力和拉力，适用于各种复杂的地质条件。

2.2 耐腐蚀HDPE材料具有良好的耐腐蚀性能，可以防止在酸碱等环境中发生腐蚀，延长了管道的使用寿命。

2.3 良好的柔性和韧性由于采用了HDPE材料，孔网钢带聚乙烯复合管具有优异的柔性和韧性，能够适应复杂的弯曲和挤压变形。

2.4 良好的气密性孔网钢带聚乙烯复合管通过合理的工艺制造，能够实现较高的气密性，确保输送液体和气体时的安全性和稳定性。

3. 优势孔网钢带聚乙烯复合管相较于传统管道材料具有以下优势：3.1 轻量化设计HDPE材料相较于传统材料具有较低的密度，使得孔网钢带聚乙烯复合管在重量上更加轻量化，便于搬运和安装。

3.2 良好的可焊性HDPE材料具有良好的可焊性，可以通过热合或电焊等方法进行连接，确保连接处的密封性。

3.3 易于加工和施工孔网钢带聚乙烯复合管采用包覆钢带和制作孔网等工艺进行复合加工，制作工艺相对简单，便于批量生产和大规模施工。

3.4 耐低温性能良好HDPE材料具有优异的耐低温性能，不易变脆，在低温环境下仍能保持良好的机械性能。

4. 应用领域孔网钢带聚乙烯复合管在以下领域有广泛的应用：4.1 城市给排水管道建设孔网钢带聚乙烯复合管作为城市给排水管道建设的新型材料，具有良好的耐腐蚀性和优异的强度，能够应对复杂的使用环境和排水要求。

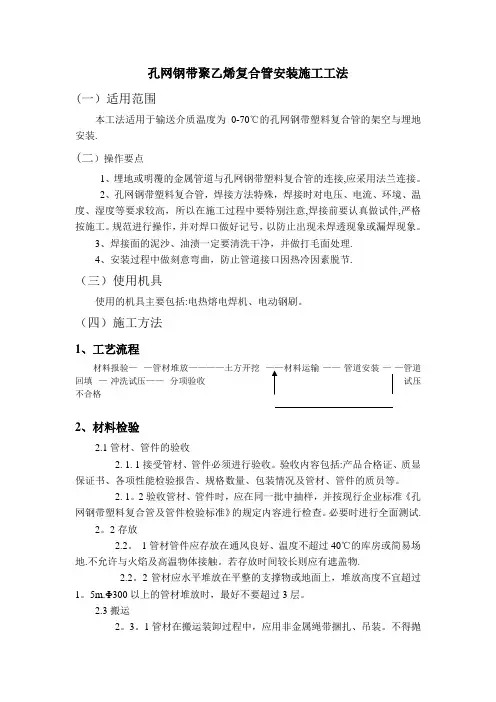

孔网钢带聚乙烯复合管安装施工工法(一）适用范围本工法适用于输送介质温度为0-70℃的孔网钢带塑料复合管的架空与埋地安装.(二）操作要点1、埋地或明覆的金属管道与孔网钢带塑料复合管的连接,应采用法兰连接。

2、孔网钢带塑料复合管，焊接方法特殊，焊接时对电压、电流、环境、温度、湿度等要求较高，所以在施工过程中要特别注意,焊接前要认真做试件,严格按施工。

规范进行操作，并对焊口做好记号，以防止出现未焊透现象或漏焊现象。

3、焊接面的泥沙、油渍一定要清洗干净，并做打毛面处理.4、安装过程中做刻意弯曲，防止管道接口因热冷因素脱节.（三）使用机具使用的机具主要包括:电热熔电焊机、电动钢刷。

（四）施工方法1、工艺流程材料报验—--—管材堆放————土方开挖--——材料运输-——-管道安装-—-—管道回填--—-冲洗试压——--分项验收试压不合格2、材料检验2.1管材、管件的验收2. 1. 1接受管材、管件必须进行验收。

验收内容包括:产品合格证、质显保证书、各项性能检验报告、规格数量、包装情况及管材、管件的质员等。

2. 1。

2验收管材、管件时，应在同一批中抽样，并按现行企业标准《孔网钢带塑料复合管及管件检验标准》的规定内容进行检查。

必要时进行全面测试.2。

2存放2.2。

1管材管件应存放在通风良好、温度不超过40℃的库房或简易场地.不允许与火焰及高温物体接触。

若存放时间较长则应有遮盖物.2.2。

2管材应水平堆放在平整的支撑物或地面上，堆放高度不宜超过1。

5m.Φ300以上的管材堆放时，最好不要超过3层。

2.3搬运2。

3。

1管材在搬运装卸过程中，应用非金属绳带捆扎、吊装。

不得抛掷，拖拽，不允许与硬物利器撞击。

2.3。

2寒冷天搬运管材、管件时，严禁剧烈撞击，小心轻放.2。

3。

3法兰连接的管材、管件应特别注意保护管两端面及密封面，密封面不得划伤，密封抽棱角不得磕碰划伤.3。

管道布置3。

1在沟槽内铺设管道时,如设计未规定其它材料的基础，应铺设在未经扰动的原状土上。

钢丝网骨架塑料(聚乙烯)复合管产品简介：钢丝网骨架塑料（聚乙烯）复合管是以高强度过塑钢丝和热塑性塑料为原材料，以高强度过塑钢丝缠绕形成的一层钢丝缠绕网作为聚乙烯塑料管的骨架增强体，以高密度聚乙烯（HDPE）为基体，并用高性能粘接材料层将钢丝骨架与内、外层高密度聚乙烯紧密地连接在一起，成功地解决了钢--HDPE之间无连接因子的问题，使之具有优良的复合效果。

结构优良，管材的增强骨架与内外层塑料互相包容成为一个整体，无内外层塑料与增强体剥离之忧；产品性能：优良的刚柔性能：由于高强度钢丝增强体被包覆在连续热塑性塑料之中，因此这种复合管克服了钢管和塑料管各自的缺点，而又保持了钢管和塑料管各自的优点。

具有超过普通纯塑料管的强度、刚性、抗冲击性，类似于钢管的低线膨胀系数和抗蠕变性等特点。

同时拥有PE管的各项优良韧性和可挠性。

良好的耐高压性：钢丝网骨架塑料复合管，采用了优质的材质和先进的生产工艺，使之具有更高的耐压性能，可通过调整钢丝直径，塑料层的厚度等，制造不同压力等级的管材，最高可达5.0Mpa。

抗应力开裂性强：克服了塑料管的快速应力开裂现象，由于钢、塑这两种材料的结构是复合而成的，所以不会发生塑料管难以克服的快速应力。

卓越的耐腐蚀性：HDPE管道可耐多种化学介质的腐蚀，土壤中存在的化学物质不会对管道造成任何降解作用。

聚乙烯是电的绝缘体，因此不会发生腐烂、生锈或电化学腐蚀现象；此外它也不会促进藻类、细菌或真菌生长。

长久的使用寿命：在正常工作温度、压力状况下，PE管道可安全使用50年以上.良好的卫生性能：PE管加工时不添加重金属盐稳定剂，无毒性，无结垢，不滋生细菌，较好地解决了城市饮用水的二次污问题。

优异的抗磨性能：PE管道与钢管的耐磨性对比试验表明，HDPE管道的耐磨性为钢管的4倍。

在泥浆输送领域，同钢管相比，HDPE管道具有更好的耐磨性，这意味着HDPE管道具有更长的使用寿命和更好的经济性。

较大的流通能力：PE管道具有光滑的内表面，其曼宁系数为0.009。

中华人民共和国城镇建设行业标准—CJ/T 1242004代替 CJ/T 124—2000给水用钢骨架聚乙烯塑料复合管件Fittings of steel reinforced polyethylene plastic pipes for water supply 发布实施2004-12-02 2005-06-01中华人民共和国建设部 发 布前言本标准是对CJ/T 124-2000《给水用钢骨架聚乙烯塑料复合管件》的修订, 在修订中主要参考了IOS 4427《 Polyethylene(PE) pipes for water supply-Specifications 》及GB/T 13663《给水用聚乙烯（PE）管材》等国际标准、国家标准。

本标准自实施之日起代替CJ/T 124-2000。

本标准与 CJ/T 124-2000 相比主要内容变化如下：——在“范围”中将“复合管件输送介质温度不超过70 ℃”修订为“复合管件长期使用时输送的介质温度不超过70 ℃，非长期使用时输送的介质温度不超过80 ℃”；——在“原料”中新增加了“炭黑的分散、颜料的分散”等规定，取消了“挥发分含量、耐气体组分”等规定；——增加了“5.2 双承口管件的基本参数”；——将“5.4表1”中60℃＜t≤70℃折减系数“0.76”修订为“折减系数0.7”,增加“70℃＜t≤80 ℃折减系数为 0.6”一栏；——增加了“6.3.3”“双承口管件基本参数见附录 C”；——将“6.5”中“短期静液压强度试验”中“温度：20℃，时间：l h；压力：公称压力×2”修订为“温度:20℃,时间:100 h；压力:公称压力×1.5”,“温度:80℃,时间:165 h；压力:公称压力×2×0.71”修订为“温度:80℃,时间:165 h；压力:公称压力×1.5×0.6”；——将“8.3.2”中“生产期 15 d 尚不足1200件, 则以 15 d 的产量为一批”修订为“生产期 3O d 尚不足1200件, 则以 30 d 的产量为一批”；——将“9.4”中“复合管件贮存期一般不超过二年”取消；——将“附录A”和“附录B”中Dn350～Dn500 增加了 1.6MPa系列, Dn50～Dn80 增加了4.O MPa 系列；——增加了附录 C 。

给水用聚乙烯（PE）孔网骨架塑钢复合稳态管目次1范围 (3)2规范性引用文件 (3)3术语和定义 (4)4符号和缩略语 (4)4.1符号 (4)4.2缩略语 (4)5材料 (5)5.1概述 (5)5.2原材料性能 (5)5.3钢丝 (5)6管材分类与标记 (6)6.1管材分类 (6)6.2标记 (6)7管材结构与连接方式 (6)7.1管材结构 (6)7.2连接方式 (7)8要求 (7)8.1颜色 (7)8.2外观 (7)8.3规格尺寸 (7)8.4静液压强度与爆破压力 (9)8.5物理力学性能 (9)8.6卫生性能 (10)8.7电熔承口管件的熔接强度 (10)9试验方法 (10)9.1试样的预处理 (10)9.2颜色和外观检查 (10)9.3尺寸测量 (10)9.4静液压强度与爆破试验 (11)9.5物理力学性能试验 (11)9.6卫生性能的测定 (11)9.7电熔承口管件的熔接强度 (11)10检验规则 (11)10.1组批 (11)10.2尺寸分组 (12)10.3出厂检验 (12)10.4型式检验 (12)10.5判定规则 (13)11标志、包装、运输与贮存 (13)11.1标志 (13)11.2包装 (13)11.3运输 (13)11.4贮存 (13)附录A（规范性附录）管件承口连接示意图、承口端连接尺寸要求 (14)附录B（规范性附录）管材压力折减系数 (18)附录C（资料性附录）管材内径外径尺寸对照表 (19)2给水用聚乙烯（PE）孔网骨架塑钢复合稳态管1范围本文件规定了给水用聚乙烯(PE)孔网骨架塑钢复合稳态管的术语和定义、符号和缩略语、材料、管材分类与标记、管材结构与连接方式、要求、试验方法、检验规则和标志、运输与贮存。

本文件适用于长期输送介质温度不超过40 ℃，公称外径75 mm～630 mm，公称压力1.0 MPa～4.0 MPa的给水用聚乙烯(PE)孔网骨架塑钢复合稳态管。

孔网钢带聚乙烯复合管施工方案一、施工准备工作1.确定管道敷设区域，并进行勘测和测量，制定合理的工程方案。

2.根据设计要求，选购合适规格的孔网钢带聚乙烯复合管材。

3.准备好必要的施工机具和设备，如挖掘机、推土机、吊车等。

4.安排专业的施工人员，熟悉施工工艺和操作规范。

二、施工步骤1.开挖沟槽：根据设计要求，使用挖掘机等设备进行开挖，沟槽宽度和深度要满足管道敷设和回填要求。

2.敷设底垫层：在开挖好的沟槽底部铺设一层均匀厚度的底垫层，一般选择砂土或细砾石材料。

3.安装管道：将孔网钢带聚乙烯复合管按照设计要求进行拼接和连接，采用热熔连接方式，确保连接牢固、无渗漏。

4.安装阀门和管件：根据设计要求，在管道上安装必要的阀门和管件，确保管道的正常运行和维护。

5.管道回填：将管道周围的剩余空隙用原沟回填，分层压实，保证管道的稳定和安全。

6.管道保护：对于易受外力破坏的部分，如交叉路口、沟槽跨越、沟槽转弯等，要采取适当的保护措施，如设置钢板护套、施工防护箱等。

7.管道试验：完成管道安装后，进行管道试验，检查管道连接的密封性和耐压性能，确保管道的正常运行。

8.管道保养：管道施工完成后，要进行必要的保养和维护工作，保持管道的使用寿命和性能。

三、施工注意事项1.施工过程中避免损坏管道，特别是管道连接部分，严禁过度拉伸和扭曲。

2.严格按照施工工艺操作要求进行施工，确保管道连接的质量和稳定性。

3.保持沟槽内的排水畅通，避免积水对管道材料造成影响。

4.在施工现场加强安全措施，确保施工人员的人身安全。

5.施工过程中保持与相关部门的沟通和合作，遵守相关法律法规和标准要求。

通过以上施工方案，可以确保孔网钢带聚乙烯复合管的正确施工，保证管道的质量和性能，提高工程的成功率和使用寿命。

同时，在施工过程中注重安全和环保，确保施工的顺利进行。

孔网钢骨架聚乙烯复合管技术要求1. 工况条件电解液温度：60~68℃；电解液比重：1.25g/cm3；电解液浓度： Cu2+:45~50g/l；f H2SO4:180~200g/l； Cl-:<0.15g/l；设备工作环境：潮湿，有酸雾，室内温度25~40℃。

压力等级≥1.0MPa2.技术要求2.1管材、管件的外表面应色泽均匀，无明显划痕、无气泡、无针眼、无蜕皮和其他影响使用的影响。

外观2.2管材、管件内表面应平滑，无斑点、无异物、无针眼、无裂纹。

2.3管材端头应进行防渗密封处理。

2.4外层颜色为黑色，管件颜色为黑色。

2.5管材公称压力及其他相关参数参照CJT181-2003的规定或不低于该行业标准要求。

2.6管材按直管交货，标准长度为6m、9m和12m，长度允许偏差为+0.5%，可根据现场实际需求作相应调整。

2.7电熔管件的基本尺寸应符合国家标准《给水用聚乙烯（PE）管道系统第2部分：管件》要求2.8管材物理机械性能参照行业标准CJ/T 181-2003《给水用孔网钢带聚乙烯复合管》表4的各项指标序号项目要求1 环刚度,MPa ＞82 扁平试验不破裂3 纵向收缩率（110℃，保持1h）＜0.3%4 液压试验温度：20℃;时间：1h,压力：公称压力× 2不破裂温度：80℃;时间：165h;压力：公称压力×2×0.71(折减系数)5 爆破压力试验温度：20℃,爆破压力≥公称压力× 3.0 爆破6 氧化诱导时间（200℃），min ≥20 2.9孔网钢带聚乙烯复合管及管件采用四川鑫中泰产品或同档次及以上品牌产品。

*可以使用其他同档次产品，但投标文件中必须详细注明品牌、规格、型号等，并经招标方认可，不得再以“或同档次”等不确定描述，否则将导致废标3.执行技术标准和规范《给水用孔网钢带聚乙烯复合管》CJ/T181-2003《给水用聚乙烯（PE）管道系统第2部分：管件》GB/T 13663.2-2005《生活饮用水、输配水设备及防护材料的安全性评价标准》GB/T17219《化工用硬聚氯乙烯管件》（GB 4219-84）《化工管道设计规范》（HGJ 8-87）《化工设备、管道外防腐设计规定》（HGJ 34-90）ISO 4433-3：1997 热塑性塑料管材——耐液体化学物质GB/T 8802 热塑性塑料管材、管件维卡软化温度的测定GB/T 14152 热塑性塑料管材耐外冲击性能试验方法GB/T 8806 塑料管材尺寸测量方法4、质量、性能保证和技术服务4.1. 质量保证期要求不低于一年，质量保证期自设备投入运行、质量验收后开始计算。

孔网钢骨架聚乙烯复合管技术要求1. 工况条件电解液温度：60~68℃；电解液比重：1.25g/cm3；:180~200g/l； Cl-:<0.15g/l；电解液浓度： Cu2+:45~50g/l；fH2SO4设备工作环境：潮湿，有酸雾，室内温度25~40℃。

压力等级≥1.0MPa2.技术要求2.1管材、管件的外表面应色泽均匀，无明显划痕、无气泡、无针眼、无蜕皮和其他影响使用的影响。

外观2.2管材、管件内表面应平滑，无斑点、无异物、无针眼、无裂纹。

2.3管材端头应进行防渗密封处理。

2.4外层颜色为黑色，管件颜色为黑色。

2.5管材公称压力及其他相关参数参照CJT181-2003的规定或不低于该行业标准要求。

2.6管材按直管交货，标准长度为6m、9m和12m，长度允许偏差为+0.5%，可根据现场实际需求作相应调整。

2.7电熔管件的基本尺寸应符合国家标准《给水用聚乙烯（PE）管道系统第2部分：管件》要求2.8管材物理机械性能参照行业标准CJ/T 181-2003《给水用孔网钢带聚乙烯复合管》表4的各项指标2.9孔网钢带聚乙烯复合管及管件采用四川鑫中泰产品或同档次及以上品牌产品。

*可以使用其他同档次产品，但投标文件中必须详细注明品牌、规格、型号等，并经招标方认可，不得再以“或同档次”等不确定描述，否则将导致废标3.执行技术标准和规范《给水用孔网钢带聚乙烯复合管》CJ/T181-2003《给水用聚乙烯（PE）管道系统第2部分：管件》GB/T 13663.2-2005《生活饮用水、输配水设备及防护材料的安全性评价标准》GB/T17219《化工用硬聚氯乙烯管件》（GB 4219-84）《化工管道设计规范》（HGJ 8-87）《化工设备、管道外防腐设计规定》（HGJ 34-90）ISO 4433-3：1997 热塑性塑料管材——耐液体化学物质GB/T 8802 热塑性塑料管材、管件维卡软化温度的测定GB/T 14152 热塑性塑料管材耐外冲击性能试验方法GB/T 8806 塑料管材尺寸测量方法4、质量、性能保证和技术服务4.1. 质量保证期要求不低于一年，质量保证期自设备投入运行、质量验收后开始计算。

给水用钢骨架聚乙烯塑料复合管件规格一、引言给水用钢骨架聚乙烯塑料复合管件是一种广泛应用于给水系统中的管道连接元件。

它由钢骨架和聚乙烯塑料复合材料组成，具有优异的耐腐蚀性能和较高的强度，被广泛应用于建筑、市政工程等领域。

本文将介绍给水用钢骨架聚乙烯塑料复合管件的规格和特点。

二、规格给水用钢骨架聚乙烯塑料复合管件的规格主要包括管径、壁厚和长度。

1. 管径管径是给水用钢骨架聚乙烯塑料复合管件中最重要的规格之一。

常见的管径有DN20、DN25、DN32等，其中DN表示管径的标准，数字代表具体的尺寸。

根据实际工程需要，可以选择不同的管径来满足不同的流量要求。

2. 壁厚壁厚是管件中管道壁的厚度。

给水用钢骨架聚乙烯塑料复合管件的壁厚通常采用标准数值，如SN8、SN10、SN12.5等。

这些数值代表了管道壁的厚度等级，数值越大，壁厚越大，强度越高。

3. 长度给水用钢骨架聚乙烯塑料复合管件的长度一般为6米，这是为了方便运输和安装。

在实际工程中，可以根据需要采用不同长度的管件进行连接。

三、特点给水用钢骨架聚乙烯塑料复合管件具有以下特点：1. 耐腐蚀性能优异聚乙烯塑料具有良好的耐腐蚀性能，可以有效抵御各种化学物质的侵蚀，延长管道的使用寿命。

2. 强度高钢骨架赋予了管件较高的强度，可以承受较大的水压和外力，提高管道的稳定性和安全性。

3. 安装方便给水用钢骨架聚乙烯塑料复合管件采用热熔连接方式，安装简便快捷，减少了施工时间和成本。

4. 密封性好管件的连接处采用橡胶密封圈，具有良好的密封性能，能够有效防止水的泄漏。

5. 维护成本低由于给水用钢骨架聚乙烯塑料复合管件具有耐腐蚀性能好、强度高等特点，其维护成本较低，不需要经常性的维修和更换。

四、应用领域给水用钢骨架聚乙烯塑料复合管件广泛应用于建筑、市政工程等领域。

其主要应用包括：1. 市政给水系统给水用钢骨架聚乙烯塑料复合管件可用于城市给水管网的建设，满足居民和企事业单位的日常用水需求。
