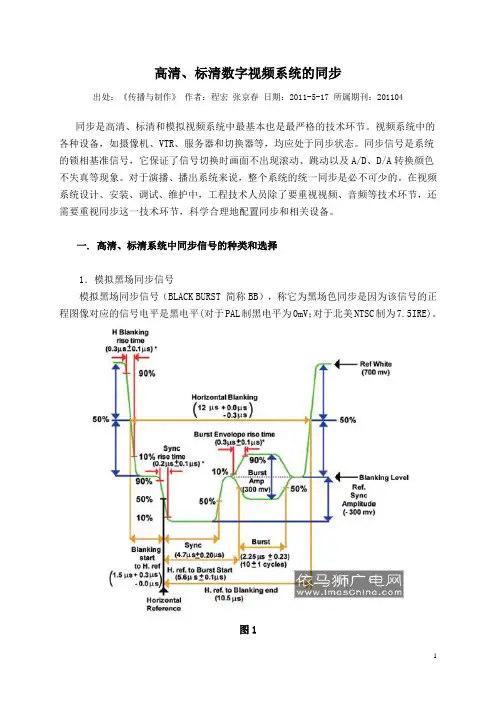

高清、标清数字视频系统的同步出处：《传播与制作》作者：程宏张京春日期：2011-5-17 所属期刊：201104同步是高清、标清和模拟视频系统中最基本也是最严格的技术环节。
视频系统中的各种设备，如摄像机、VTR、服务器和切换器等，均应处于同步状态。
同步信号是系统的锁相基准信号，它保证了信号切换时画面不出现滚动、跳动以及A/D、D/A转换颜色不失真等现象。
对于演播、播出系统来说，整个系统的统一同步是必不可少的。
在视频系统设计、安装、调试、维护中，工程技术人员除了要重视视频、音频等技术环节，还需要重视同步这一技术环节，科学合理地配置同步和相关设备。
一. 高清、标清系统中同步信号的种类和选择1．模拟黑场同步信号模拟黑场同步信号（BLACK BURST 简称BB），称它为黑场色同步是因为该信号的正程图像对应的信号电平是黑电平(对于PAL制黑电平为0mV；对于北美NTSC制为7.5IRE)。
图1模拟黑场同步信号应符合国家广播电影电视总局在2000年颁布的中华人民共和国广播电影电视行业标准《GY/T167-2000数字分量演播室的同步基准信号》。
该标准规定数字分量演播室系统中用模拟基准信号作为数字标清系统的外同步基准信号，该同步基准信号的有效视频信号部分应是消隐信号，同步脉冲是负极性信号，脉冲幅度300mv，行同步基准点定义为行同步脉冲的下降沿的50%处。
模拟黑场同步信号的行同步提供了行时序；场同步提供了场时序。
这一同步基准信号已经广泛用于大量的串行数字分量系统中。
模拟视频同步信号如图1。
模拟黑场同步信号的同步脉冲幅度标称值为300mV，可选色同步信号峰峰幅度标称值为300mV，同步脉冲极性应为负极性。
行同步脉冲前沿（基准沿）的建立时间不应超过210ns，在10%和90%幅度值之间测量。
行同步脉冲各前沿的定时在至少一场时间上应在前沿平均定时的±2.5ns范围之内。
基准信号应工作在75Ω阻抗下，应符合标准的BNC型。

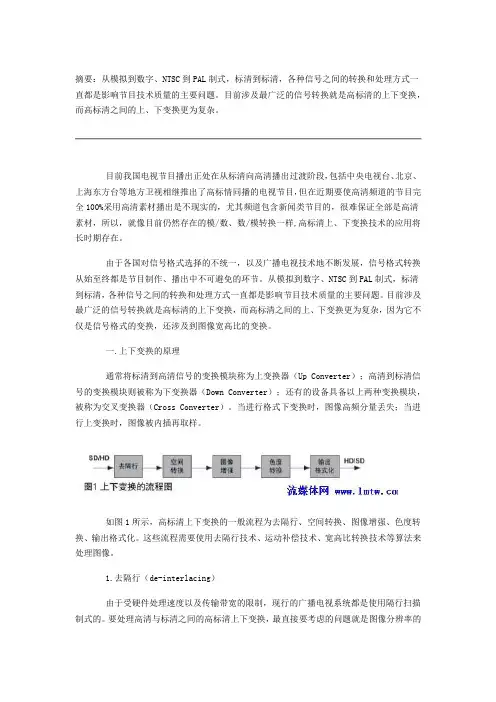

摘要：从模拟到数字、NTSC到PAL制式，标清到标清，各种信号之间的转换和处理方式一直都是影响节目技术质量的主要问题。
目前涉及最广泛的信号转换就是高标清的上下变换，而高标清之间的上、下变换更为复杂。
目前我国电视节目播出正处在从标清向高清播出过渡阶段，包括中央电视台、北京、上海东方台等地方卫视相继推出了高标情同播的电视节目，但在近期要使高清频道的节目完全100%采用高清素材播出是不现实的，尤其频道包含新闻类节目的，很难保证全部是高清素材，所以，就像目前仍然存在的模/数、数/模转换一样,高标清上、下变换技术的应用将长时期存在。
由于各国对信号格式选择的不统一，以及广播电视技术地不断发展，信号格式转换从始至终都是节目制作、播出中不可避免的环节。
从模拟到数字、NTSC到PAL制式，标清到标清，各种信号之间的转换和处理方式一直都是影响节目技术质量的主要问题。
目前涉及最广泛的信号转换就是高标清的上下变换，而高标清之间的上、下变换更为复杂，因为它不仅是信号格式的变换，还涉及到图像宽高比的变换。
一.上下变换的原理通常将标清到高清信号的变换模块称为上变换器（Up Converter）；高清到标清信号的变换模块则被称为下变换器（Down Converter）；还有的设备具备以上两种变换模块，被称为交叉变换器（Cross Converter）。
当进行格式下变换时，图像高频分量丢失；当进行上变换时，图像被内插再取样。
如图1所示，高标清上下变换的一般流程为去隔行、空间转换、图像增强、色度转换、输出格式化。
这些流程需要使用去隔行技术、运动补偿技术、宽高比转换技术等算法来处理图像。
1.去隔行（de-interlacing）由于受硬件处理速度以及传输带宽的限制，现行的广播电视系统都是使用隔行扫描制式的。
要处理高清与标清之间的高标清上下变换，最直接要考虑的问题就是图像分辨率的变化。
那么，要处理图像的缩放，首先就要把隔行的两场画面结合成一个完整的画面。

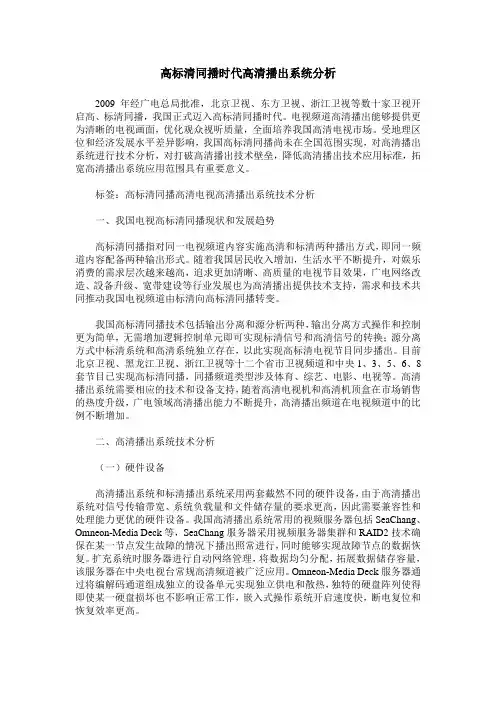

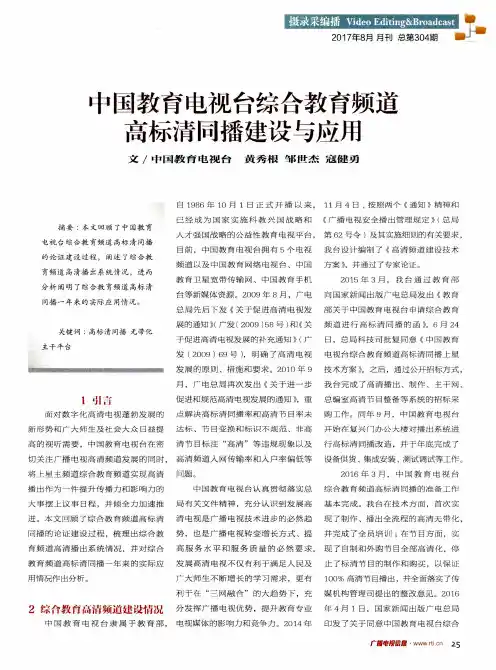

高标清同播时代高清播出系统分析2009年经广电总局批准，北京卫视、东方卫视、浙江卫视等数十家卫视开启高、标清同播，我国正式迈入高标清同播时代。
电视频道高清播出能够提供更为清晰的电视画面，优化观众视听质量，全面培养我国高清电视市场。
受地理区位和经济发展水平差异影响，我国高标清同播尚未在全国范围实现，对高清播出系统进行技术分析，对打破高清播出技术壁垒，降低高清播出技术应用标准，拓宽高清播出系统应用范围具有重要意义。
标签：高标清同播高清电视高清播出系统技术分析一、我国电视高标清同播现状和发展趋势高标清同播指对同一电视频道内容实施高清和标清两种播出方式，即同一频道内容配备两种输出形式。
随着我国居民收入增加，生活水平不断提升，对娱乐消费的需求层次越来越高，追求更加清晰、高质量的电视节目效果，广电网络改造、設备升级、宽带建设等行业发展也为高清播出提供技术支持，需求和技术共同推动我国电视频道由标清向高标清同播转变。
我国高标清同播技术包括输出分离和源分析两种，输出分离方式操作和控制更为简单，无需增加逻辑控制单元即可实现标清信号和高清信号的转换；源分离方式中标清系统和高清系统独立存在，以此实现高标清电视节目同步播出。
目前北京卫视、黑龙江卫视、浙江卫视等十二个省市卫视频道和中央1、3、5、6、8套节目已实现高标清同播，同播频道类型涉及体育、综艺、电影、电视等。
高清播出系统需要相应的技术和设备支持，随着高清电视机和高清机顶盒在市场销售的热度升级，广电领域高清播出能力不断提升，高清播出频道在电视频道中的比例不断增加。
二、高清播出系统技术分析（一）硬件设备高清播出系统和标清播出系统采用两套截然不同的硬件设备，由于高清播出系统对信号传输带宽、系统负载量和文件储存量的要求更高，因此需要兼容性和处理能力更优的硬件设备。
我国高清播出系统常用的视频服务器包括SeaChang、Omneon-Media Deck等，SeaChang服务器采用视频服务器集群和RAID2技术确保在某一节点发生故障的情况下播出照常进行，同时能够实现故障节点的数据恢复。

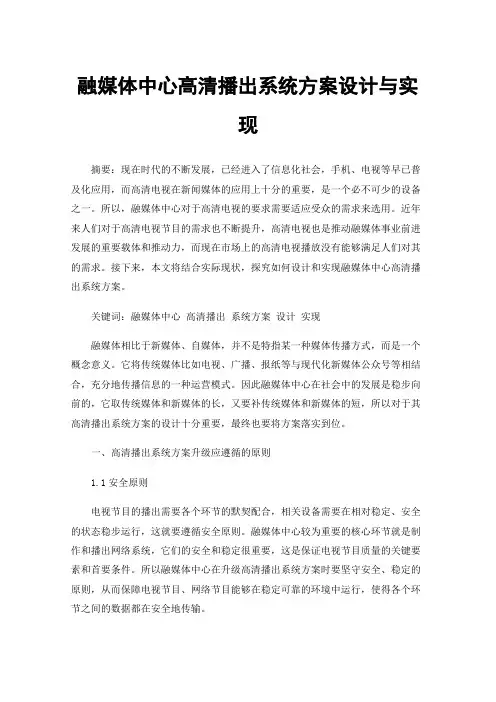

融媒体中心高清播出系统方案设计与实现摘要：现在时代的不断发展，已经进入了信息化社会，手机、电视等早已普及化应用，而高清电视在新闻媒体的应用上十分的重要，是一个必不可少的设备之一。
所以，融媒体中心对于高清电视的要求需要适应受众的需求来选用。
近年来人们对于高清电视节目的需求也不断提升，高清电视也是推动融媒体事业前进发展的重要载体和推动力，而现在市场上的高清电视播放没有能够满足人们对其的需求。
接下来，本文将结合实际现状，探究如何设计和实现融媒体中心高清播出系统方案。
关键词：融媒体中心高清播出系统方案设计实现融媒体相比于新媒体、自媒体，并不是特指某一种媒体传播方式，而是一个概念意义。
它将传统媒体比如电视、广播、报纸等与现代化新媒体公众号等相结合，充分地传播信息的一种运营模式。
因此融媒体中心在社会中的发展是稳步向前的，它取传统媒体和新媒体的长，又要补传统媒体和新媒体的短，所以对于其高清播出系统方案的设计十分重要，最终也要将方案落实到位。
一、高清播出系统方案升级应遵循的原则1.1安全原则电视节目的播出需要各个环节的默契配合，相关设备需要在相对稳定、安全的状态稳步运行，这就要遵循安全原则。
融媒体中心较为重要的核心环节就是制作和播出网络系统，它们的安全和稳定很重要，这是保证电视节目质量的关键要素和首要条件。
所以融媒体中心在升级高清播出系统方案时要坚守安全、稳定的原则，从而保障电视节目、网络节目能够在稳定可靠的环境中运行，使得各个环节之间的数据都在安全地传输。
1.2经济实用原则无论对于哪一个环节，经济实用原则都是需要着重考虑的。
一般来说，县级融媒体中心的改动是会受到当地政府财力支持的，不过不是每一个融媒体中心的拨款都能满足它们的要求，对于大部分融媒体中心。
能够获得的财政拨款很少，甚至很多县级融媒体中心的运行必须靠自己的自负盈亏来进行，资金需要靠自己来筹集解决。
近年来由于新媒体和自媒体的繁荣发展，电视用户流失很多，对于很多人来说，电视只是一个摆设了。
高清播出系统项目建议书一、项目背景随着科技的不断发展，高清播出系统已经成为了现代电视行业的标配。
高清播出系统能够提供更清晰、更逼真的画面和声音，为观众带来更好的视听体验。
因此，我们有必要在电视行业中引入高清播出系统，以满足观众对高质量节目的需求。
二、项目目标1. 提供高清画面和声音，提升节目质量。
2. 吸引更多观众，提高电视台的收视率。
3. 加强电视台的竞争力，提升品牌形象。
三、项目内容1. 更新播出设备：引入高清摄像机、高清录音设备等，以确保制作出高质量的节目。
2. 搭建高清播出系统：建设高清播出中心，配备高清调度系统、高清传输设备等，确保高清节目的顺利播出。
3. 培训员工：对电视台工作人员进行培训，提高他们对高清播出系统的操作和维护能力。
四、项目投资1. 更新播出设备：预计投资金额为X万元。
2. 搭建高清播出系统：预计投资金额为X万元。
3. 培训员工：预计投资金额为X万元。
五、项目收益1. 提升节目质量，吸引更多广告商投放广告，增加广告收入。
2. 提高收视率，增加电视台的知名度和影响力，吸引更多合作机会。
3. 提升品牌形象，增加观众忠诚度，带来更多的赞助和合作机会。
六、项目风险1. 技术风险：高清播出系统的技术更新较快，需要不断跟进和升级，存在技术更新带来的风险。
2. 市场风险：高清播出系统的推广需要一定的时间和成本，市场反应不确定。
七、项目实施计划1. 更新播出设备：在X年X月完成。
2. 搭建高清播出系统：在X年X月完成。
3. 培训员工：在X年X月完成。
八、项目评估1. 对比节目质量、收视率等数据，评估高清播出系统的实际效果。
2. 对比投资成本和收益，评估项目的投资回报率。
以上为高清播出系统项目建议书，希望能够得到您的认可和支持。
我们相信，引入高清播出系统将为电视台带来更多的商业机会和发展空间。
感谢您的阅读！。

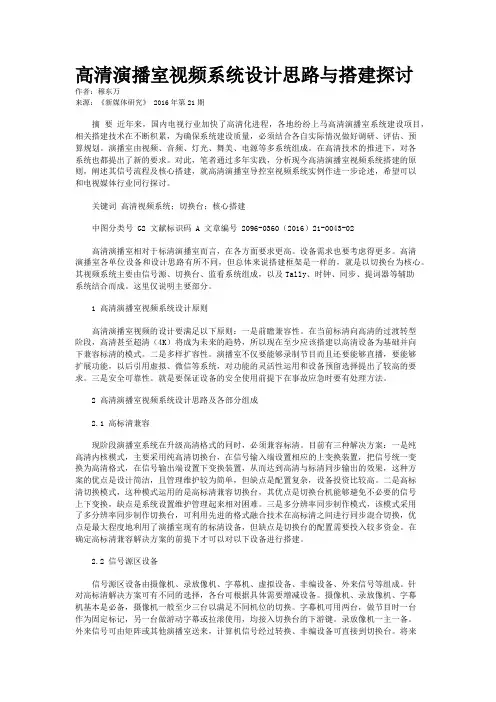

高清演播室视频系统设计思路与搭建探讨作者：穆东万来源：《新媒体研究》 2016年第21期摘要近年来，国内电视行业加快了高清化进程，各地纷纷上马高清演播室系统建设项目，相关搭建技术在不断积累，为确保系统建设质量，必须结合各自实际情况做好调研、评估、预算规划。
演播室由视频、音频、灯光、舞美、电源等多系统组成。
在高清技术的推进下，对各系统也都提出了新的要求。
对此，笔者通过多年实践，分析现今高清演播室视频系统搭建的原则，阐述其信号流程及核心搭建，就高清演播室导控室视频系统实例作进一步论述，希望可以和电视媒体行业同行探讨。
关键词高清视频系统；切换台；核心搭建中图分类号 G2 文献标识码 A 文章编号 2096-0360（2016）21-0043-02高清演播室相对于标清演播室而言，在各方面要求更高。
设备需求也要考虑得更多。
高清演播室各单位设备和设计思路有所不同，但总体来说搭建框架是一样的，就是以切换台为核心。
其视频系统主要由信号源、切换台、监看系统组成，以及Tally、时钟、同步、提词器等辅助系统结合而成。
这里仅说明主要部分。
1 高清演播室视频系统设计原则高清演播室视频的设计要满足以下原则：一是前瞻兼容性。
在当前标清向高清的过渡转型阶段，高清甚至超清（4K）将成为未来的趋势，所以现在至少应该搭建以高清设备为基础并向下兼容标清的模式。
二是多样扩容性。
演播室不仅要能够录制节目而且还要能够直播，要能够扩展功能，以后引用虚拟、微信等系统，对功能的灵活性运用和设备预留选择提出了较高的要求。
三是安全可靠性。
就是要保证设备的安全使用前提下在事故应急时要有处理方法。
2 高清演播室视频系统设计思路及各部分组成2.1 高标清兼容现阶段演播室系统在升级高清格式的同时，必须兼容标清。
目前有三种解决方案：一是纯高清内核模式，主要采用纯高清切换台，在信号输入端设置相应的上变换装置，把信号统一变换为高清格式，在信号输出端设置下变换装置，从而达到高清与标清同步输出的效果，这种方案的优点是设计简洁，且管理维护较为简单，但缺点是配置复杂，设备投资比较高。

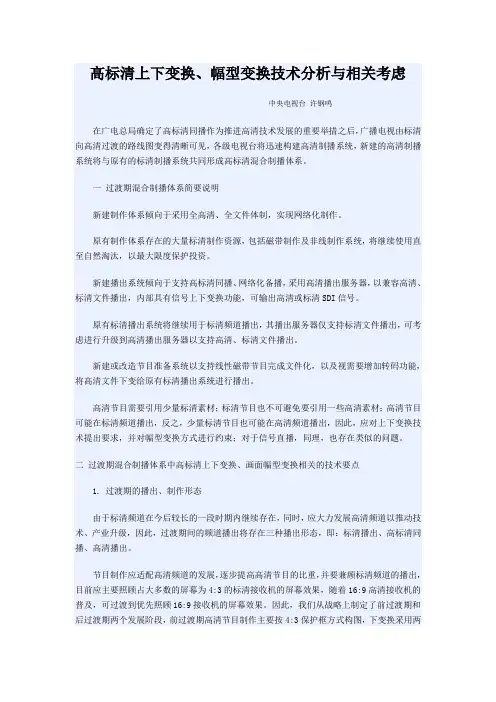

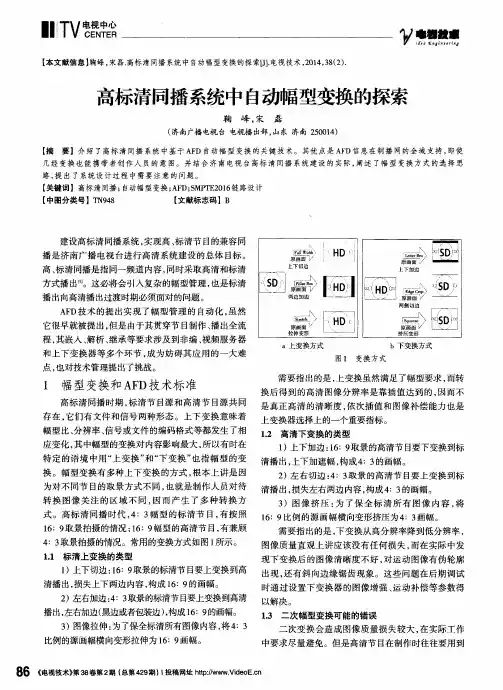

高标清上下变换、幅型变换技术分析与相关考虑中央电视台许钢鸣在广电总局确定了高标清同播作为推进高清技术发展的重要举措之后，广播电视由标清向高清过渡的路线图变得清晰可见，各级电视台将迅速构建高清制播系统，新建的高清制播系统将与原有的标清制播系统共同形成高标清混合制播体系。
一过渡期混合制播体系简要说明新建制作体系倾向于采用全高清、全文件体制，实现网络化制作。
原有制作体系存在的大量标清制作资源，包括磁带制作及非线制作系统，将继续使用直至自然淘汰，以最大限度保护投资。
新建播出系统倾向于支持高标清同播、网络化备播，采用高清播出服务器，以兼容高清、标清文件播出，内部具有信号上下变换功能，可输出高清或标清SDI信号。
原有标清播出系统将继续用于标清频道播出，其播出服务器仅支持标清文件播出，可考虑进行升级到高清播出服务器以支持高清、标清文件播出。
新建或改造节目准备系统以支持线性磁带节目完成文件化，以及视需要增加转码功能，将高清文件下变给原有标清播出系统进行播出。
高清节目需要引用少量标清素材；标清节目也不可避免要引用一些高清素材；高清节目可能在标清频道播出，反之，少量标清节目也可能在高清频道播出，因此，应对上下变换技术提出要求，并对幅型变换方式进行约束；对于信号直播，同理，也存在类似的问题。
二过渡期混合制播体系中高标清上下变换、画面幅型变换相关的技术要点1. 过渡期的播出、制作形态由于标清频道在今后较长的一段时期内继续存在，同时，应大力发展高清频道以推动技术、产业升级，因此，过渡期间的频道播出将存在三种播出形态，即：标清播出、高标清同播、高清播出。
节目制作应适配高清频道的发展，逐步提高高清节目的比重，并要兼顾标清频道的播出，目前应主要照顾占大多数的屏幕为4:3的标清接收机的屏幕效果，随着16:9高清接收机的普及，可过渡到优先照顾16:9接收机的屏幕效果。
因此，我们从战略上制定了前过渡期和后过渡期两个发展阶段，前过渡期高清节目制作主要按4:3保护框方式构图，下变换采用两侧切边（Edge Crop）的方式，后过渡期高清节目制作主要按16:9方式构图，下变换采用信箱（Letter Box）的方式。

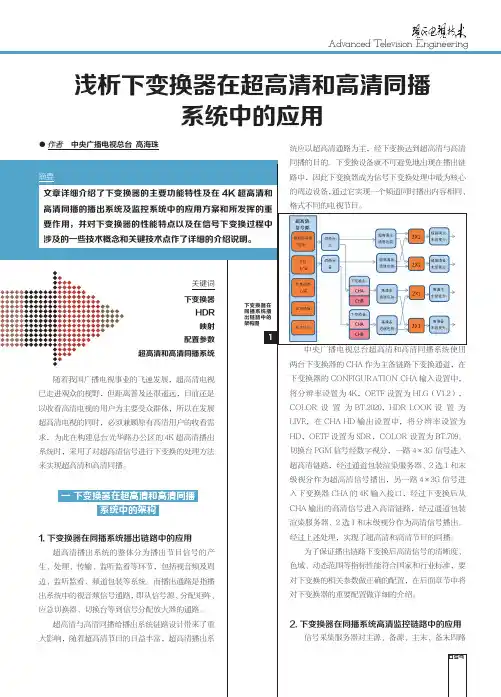

中央广播电视总台超高清和高清同播系统使用两台下变换器的CHA作为主备链路下变换通道，在下变换器的CONFIGURATION CHA输入设置中，将分辨率设置为4K，OETF设置为HLG（V1.2），COLOR设置为BT.2020，HDR LOOK设置为LIVE，在CHA HD输出设置中，将分辨率设置为HD，OETF设置为SDR，COLOR设置为BT.709。
切换台PGM信号经数字视分，一路4×3G信号进入超高清链路，经过通道包装渲染服务器、2选1和末级视分作为超高清信号播出，另一路4×3G信号进入下变换器CHA的4K输入接口，经过下变换后从CHA输出的高清信号进入高清链路，经过通道包装渲染服务器、2选1和末级视分作为高清信号播出。
经过上述处理，实现了超高清和高清节目的同播。
为了保证播出链路下变换后高清信号的清晰度、色域、动态范围等指标性能符合国家和行业标准，要对下变换的相关参数做正确的配置，在后面章节中将对下变换器的重要配置做详细的介绍。
2. 下变换器在同播系统高清监控链路中的应用二 4K HDR下变换的技术要点4K HDR到HD SDR的下变换除了分辨率和帧率的变换外，还要进行HDR到SDR 的变换，HDR 转换成SDR需要做电平、伽玛和色域映射，对用户而言，最重要的是电平映射，通过配置参数使HDR 电平正确映射到SDR。
按照BT.2408，下变换时以100%动态范围为分界线，100%动态范围以下的 SDR 内容用场景参考映射（SR）或显示参考映射（DR）下变换，高于 100%动态范围的 HDR 内容用色调映射或硬削波下场景参考映射（SR）下变换时，将75% HLG 电平映射为100% SDR峰值白电平，同时将BT.2020色域映射为BT.709色域，HLG伽玛映射为BT.709伽玛。
色调映射下变换把HLG信号中超过75%HLG电平的HDR信号压缩到SDR信号的拐点/斜率部分（约10%电平资源），用比较少的电平资源保留部分高光信息，同时能保留部分宽色域信息。
电视台标清播出向高(标)清同播改造实施方案作者：卜祥国来源：《中国科技纵横》2019年第21期摘要：电视从标清播出向高清播出发展，是广电视播出技术发展的必然趋势，是电视台提升传播力，竞争力，舆论引导力的战略工程和重点工作。
通过改造，使电视臺更好的服务于中心工作，打造出更多贴进本地生活，突出特色，群众喜闻乐见，沾泥带水露冒热气的优秀节目。
满足人民群众不断增长的精神文化需求，大力提升电视媒体的影响力和竞争力。
电视台播出系统从标清向高（标）清同播系统的改造，主要是新建高标清同播播控系统，包含非编系统、编单系统、自动审片系统、报警系统、虚拟演播室等。
关键词：标清高清转换;视频服务器;控制系统;监视系统中图分类号：TN948 文献标识码：A 文章编号：1671-2064（2019）21-0038-021 方案背景广播电视台是党和政府的喉舌，是社会主义精神文明建设的重要阵地，是集宣传、教育、娱乐、资讯等功能于一体的宣传平台，是为广大人民群众精神文明生活服务的重要平台。
担负着引导舆论、服务大局的重任，发挥主流权威媒体作用，让电视新闻图像更清晰地传入千家万户，从而更好的服务于广大人民群众是电视台工作的重中之重。
2009年和2017年、国家广播电影电视总局先后下多次下发促进高清电视发展的文件，督促高清电视进入倒计时发展。
国家新闻出版广电总局“十三五”规划要求全国省级以上广播电视台基本建立全台网，播出频道实现全高清化;中央电视台及有条件的省级电视台开播4K超高清试验频道。
全国地市级以上广播电视台全部实现数字化网络化制播，有条件的地市级电视台播出频道实现全高清化，其余地市级电视台实现主要频道高清化。
同时各省、市也制定下发了相关文件，山东省下发了（新广电发[2017]250号），省、市进行了转发（鲁新广发[2017]34号、临文广新广[2017]91号），国家对电视台标清向高清转化过程划出了最后的时间，制定了一系列的政策措施。
广电总局关于电视台高标清同播节目制作、播出技术要求的若干意见为推动高清电视健康有序发展，提高高清频道收视效果，规范高标清同播期节目制作、播出的技术要求，提出以下意见：一、台内高清节目主要技术参数要求1、高清节目采集、制作推荐采用4:2:2采样方式。
采用基于DCT帧内压缩编码技术时，码率采用100Mbps或以上；采用MPEG-2长GOP编码技术或新一代压缩编码算法时，码率采用50Mbps或以上。
2、摄像机、监视器色域空间设置应遵循行业标准GY/T 155-2000。
二、图像制作技术要求为最大程度减少幅型变化对高标清同播频道收视效果的影响，高标清同播的图像制作要坚持三个原则：一是制作用于同播的高清节目时，在一个节目内或一条新闻内，画面幅型比应当保持统一；二是制作用于同播的标清节目时，原则上不能上下遮幅，如果要制作上下遮幅的标清节目，图形字幕必须位于画面内；三是高清节目制作采用标清素材，在幅型变换时，不应当产生图像变形。
1、新闻类节目该类节目（包括外拍素材、高清演播室图像）按照高清格式制作时，采用16:9构图拍摄、制作，并要兼顾4:3保护框。
2、重大事件转播该类节目均应按高清格式，采用16:9构图拍摄、制作。
3、综艺、电视剧类节目该类节目均应按高清格式，采用16:9构图拍摄、制作。
4、体育类节目该类节目按高清格式，采用16:9构图拍摄、制作。
根据节目需要，兼顾4:3保护框。
5、专题类节目该类节目按高清格式，采用16:9构图拍摄、制作。
根据节目需要，兼顾4:3保护框。
6、广告类节目该类节目应按高清格式，采用16:9构图拍摄、制作。
在制作完成后，也可以提供高、标清两个版本。
三、字幕图标制作技术要求1、采用16:9构图的高清节目，字幕的字体字号应兼顾标清收视效果，或另行制作标清版本字幕。
2、采用4:3保护框构图的高清节目，应将所有字幕、图标放在4:3的保护框内。
3、在台内数字化、网络化成熟的条件下，推荐采用视音频与字幕分离制播方式。
吉林卫视高标清同播上星传输技术方案之初设魏立【期刊名称】《卫星与网络》【年(卷),期】2016(000)001【总页数】7页(P70-75,77)【作者】魏立【作者单位】吉林省广播电视卫星地球站【正文语种】中文一、项目建设的必要性高清电视是数字电视的重要组成部分，已成为我国广播电视技术发展的必然趋势，更是发展先进文化满足人民群众精神文化需求的内在需求。
早在2009年，中央电视台综合频道和北京卫视、上海东方卫视、湖南卫视、黑龙江卫视、浙江卫视、广东卫视、深圳卫视等进行了高、标清同播，标志着我国高清电视发展进入了一个新阶段。
除CCTV高清节目以外，现国内已共有14家省级电视台的16套高清节目上星播出。
“十三五”期间，实现吉林卫视高清节目的播出，将吉林的高质量电视节目传输到全国各地和周边国家, 是改善民生、改变经济发展方式的具体体现，对于吉林文化实力的提升和积极主动、公平、有效地参与经济文化强省的竞争是十分必要的。
二、项目实施的可行性吉林电视台卫视高清同播频道于2015年年初开播，高清节目通过吉视传媒在省内有线电视网播出，节目的同播率达到100%，高清率基本达到100%，满足国家新闻出版广电总局《关于进一步促进和规范高标清同播工作的通知》的要求，在技术层面具备申请上星播出的条件。
吉林省广播电视卫星地球站于1999年运行至今，现主要承担着吉林卫视、延边卫视标清节目的卫星传输任务。
2008年，我站在全国率先通过由总局科技司、安全播出调度中心、广播电视规划院等专家组对我站的技术验收，成为最早一批标准化地球站。
在此基础上进行吉林卫视高清节目的卫星同步播出，可利用本站的人力资源和环境资源等基础设施，只要规划和建设一整套既满足行业设计、建设和验收标准的卫星传输方案，既可节省项目投资和运行成本，又可缩短项目的运转周期。
吉林卫视高清节目上星播出技术方案参照总局对标清上星播出系统验收要求的规范，同时也借鉴了国内相关地球站高清卫视上星播出建设的经验而设计制定。
关键词福建电视台综合频道是福建省内历史最长、网络覆盖最广、受众最多的地面频道。
本文主要介绍了福建电视台综合频道高标清同播系统的主要技术特点，并对播出上载通路、控制系统、网络传输系统等各部分的系统架构、工作原理进行分析与梳理。
高标清同播下变换广告素材合并主备倒换摘要特点：◆采用两条完全独立的高清播出通路，互不影响，互为备份。
标清信号由高清播出通路末级经过下变换生成，高标清信号同播率达到100%；标清信号由高清信号下变换后产生，下变换方式统一为“挤压”方式而不使用AFD；◆电视节目交播介质为Sony 蓝光盘，视频编码格式为：XDCAM HD422 50Mbps，1080 50i 16:9；音频采用AES3 Audio 打包方式，PCM 编码，16位或24位采样，采样频率48kHz。
蓝光盘主要用于平时节目上载，也可作为应急播出源使用；◆广告上载系统增加广告素材合并功能，提高广告播出的安全性、稳定性；◆新系统与东南卫视/海峡卫视高标清同播系统在同一个播出机房里，部分非核心播出设备（如监录系统、播出监测报警系统等）可以非常方便地与东南海峡高标清同播系统同用，有效降低系统改造的费用。
二 高标清同播系统架构播出通路如图1所示。
综合频道高标清同播系统的播出通路采用主备同构方式搭建，与主备异构方式相比，同构方式在播出系统维护与故障应急处理上复杂程度低，备件的配备也相对节省经费。
1. 信号源播出信号源主要有播出视频服务器、总控线路信号、蓝光录像机、垫播服务器、测试信号发生器、字幕机、台标机等。
所有的播出信号源都经过视分分配后，送至主备切换台。
视频服务器是播出系统中最主要的播出信号源，以综合频道为例，每天超过22小时的播出时间依赖2018年国家广电总局印发的《关于加快推进高清电视发展的通知》中，明确提出“到2020年，省级和较发达地级台基本实现高清化，地级（含）以上台主要频道实现高标清同播，高清频道成为主流播出模式”。
攀枝花市广播电视台高标清播出系统功能要求与架构（1）、概述随着广播电视行业发展日新月异，电视技术正从标清数字电视向高清数字电视、乃至超高清数字电视、立体数字电视发展。
2009年9月，广电总局就下发《广电总局关于促进高清电视发展的通知》，要求坚持从制作、播出到传输、接收环节一体化高清发展，提高广播电视整体服务水平。
加快广播电视高清电视发展已成为广播电视提高节目播出质量的必要手段，为推进高清电视的播出，电视台需要兼顾标清、高清两种分辨率的内容并存，并通过合理、高效的上下变换策略，实现高标清混合播出。
攀枝花市广播电视台在市委市政府的大力支持下，于2016年对播出系统进行了升级换代，为了节约成本和利用现有设备，在进行系统设计之初就进行了充分的论证，功能要求如下：硬盘播出网以播出安全稳定为最高设计原则，采用最成熟的软件和最稳定的硬件平台搭建出功能先进、播出安全的全网络化、自动化的硬盘播出系统，设计上避免单一崩溃点出现，采用自动化的流程管理。
硬盘播出网包括播控系统、总控系统、分控系统、多画面监测系统、黑场校时系统、卫星校时系统、编码传输系统、内部通话系统等构成，每系统功能如下：播控系统为节约投资，避免浪费，播控系统要求将充分化利用攀枝花市广播电视台原有标清硬盘播出网的播控系统，将原有标清化播控系统通过升级改造为高标清兼容的播控系统。
数据库服务器采用双数据库系统热备，利旧攀枝花市广播电视台原有数据库服务器。
视频播出服务器为提高播出质量，播出视频服务器采用基于软件编解码的“CPU+GPU+I/O”架构，便于后期格式或频道扩容，核心播出I/O板卡指标达到国家广播甲级标准并且提供广电总局检测报告。
视频服务器支持对高标清文件混播，对标清素材能够进行智能幅型上变换为高清素材，高清素材能够进程智能副型下变换为标清素材。
视频服务器提供多通道支持，单台视频服务器要求提供不低于3路HD通道或6路SD通道，支持实时上下变换。
视频服务器支持环形备份，以提高视频服务器的安全级别。

47
Advanced Television
Engineering
2010/3
本文介绍了高标清同播的两种播出技术方案：独立播出模式和一体化播出模式，分析了各自的优点和存在的问题，并介绍了相应的解决方法。
高标清同播 高清 幅型变换 AFD
2009年9月28日，包括央视一套、北京卫视、江苏卫视、湖南卫视在内的9个卫视频道实现了高标清同播，中国的高清电视发展步入了一个新的阶段。
未来两年内，还会有更多的频道考虑实现高标清同播。
从技术的角度看，高清制作和播出的基本设备大部分都比较成熟，能够满足高标清同播的要求。
但是，从系统的角度看，实现高标清同播对大部分电视台来说还是一个比较新的课题，尤其是从业务流程和技术方案上，还有很多地方需要探索。
本文主要从播出的角度来给出高标清同播系统的两种不同的技术方案，讨论其中的关键问题的解决，并对其优点和不足进行分析。
一 架构设计
在设计高标清同播系统的解决方案的时候，如下的设备是基本元素：
● 高标清兼容的录像机：兼容高清磁带和标清磁带，标
清磁带节目可上变换成高清信号输出，上变换的方式可设置；
● 高标清兼容的视频服务器：既能播放高清节目文件，
也能播放标清节目文件。
标清格式的节目可以自动上变换，输出高清信号，上变换的方式可以设置；
●
上下变换器：完成高、标清信号的上、下变换，变换
北京北大方正电子有限公司 董全武
● 高标清兼容的周边设备，包括矩阵、切换台等；● 高清字幕机。
在电视台数字化、网络化进入到全台网的时代，送入播自制作网的自办栏目、新闻节目、电视剧等；
● 以磁带方式送交播出系统的节目：通常是外购的电视
剧、电影、广告等；
● 线路信号：通常是来自演播室的自办栏目、新闻节目
信号、来自总控的外来信号，等等。
为了实现高标清同步播出，在播出系统的架构设计上通常有两种思路：
● 独立播出模式：高清播出和标清播出系统相互独立，
分别播出高清信号和标清信号；
● 一体化播出模式：采用一套播出系统进行高清播出，
标清信号从高清信号下变换得到。
针对不同的节目源，以上两种模式的工作流程和要求有很大的差异，下面将进行详细介绍。
二 独立播出模式
1. 基本方案
高标清独立播出模式的方案如图1所示。
对于制作网迁移到播出系统的节目文件，因为高清播出系统和标清播出系统是独立的，因此要求制作网对同一个节
目同时输出高清和标清两个版本，分别迁移到高清播出系统和标清播出系统。
为了节约制作人员的工作量，在制作时可以把所有编辑动作保留在一个工程文件中，高清版和标清版在操作做完后由后台自动生成。
还有一种处理方法，就是在
制作网只生成高清版本的节目，在播出网内自动转码做下变
换，生成标清节目，下变换采用两侧切边（Edge Crop）方式。
这种方式要建相应的转码系统，没有反映在图中。
对于磁带节目，一般要求同时有高清和标清两版磁带，分别在两个播出系统中上载到各自的视频服务器进行播出。
如果一个节目只有标清磁带，也可以在标清播出系统上载完用两侧切边（Edge Crop）方式。
外部迁入的节目也可以是标清节目文件，由高标清兼容的视频服务器自动上变换，输出高清信号，上变换一般采用两侧加边（Pillar Box）的方式。
在标清输出时同样进行两侧切边下变换，恢复标清画面。
对于磁带节目，只需要有高清磁带或者标清磁带就可以，高清磁带可以直接上载。
标清磁带用高标清兼容的录像机进行上变换输出为高清信号进行上载，上变换通常采用两侧加
高标清独立播出方案示意图
2高标清一体化播出方案示意图
49
Advanced Television
Engineering
2010/3
面仍然是完整的。
但是对于外来信号，如转播中央台新闻联播，为保证高清播出的效果，只能使用中央台高清频道的新闻联播信号，但在标清频道如果下变换采用切边方式，会发现CCTV 台标被切掉。
因此，在转播新闻联播时，一体化播出系统的高清信号是正常的，但标清信号存在缺陷，需要在总控来处理。
四 其他问题
1. 广告播出
大部分电视台的现有广告素材是标清节目，在处理方式上主要有三种：
● 广告节目用制作网生成高清和标清两版；● 广告节目用高清磁带在播出系统上载；
● 广告节目用标清磁带上载，然后迁移到播出服务器自
动上变换播出。
在广告节目的编排上，如果采用独立播出模式，高清播出跟标清播出的广告顺序可以不一样，同样幅型的广告节目可以放到一起，避免画面来回变换。
对于上述第3种方式，如果节目是遮幅式标清广告节目，会出现“邮票现象”。
但是随着广告也逐步采用高清方式制作，这种情况会越来越少。
2. 字幕处理
因为高清和标清的画面幅型不同，在同播系统中字幕的位置也需要进行规范，避免出现字幕被切掉的情况。
对于与节目内容相关的字幕，如电视剧对白，一般是在前期制作中加入。
在独立播出模式中，因为送往播出的是高清和标清两版节目，无论是磁带方式还是文件方式，字幕应该都是已经处理好的，不会存在问题。
但是在一体化播出模式中，送往播出的只有高清节目，播出时在下变换两侧切边播出，因此要求前期制作时，应该严格要求字幕应该保持在4:3构图之内，以免在标清频道播出时字幕被切掉。
对于与节目内容无关的字幕，如角标广告，在目前的方案中，通常为高清频道和标清频道分别配置字幕机，在播出系统中分别叠加。
当然这种做法会导致叠加字幕的操作要在高清和标清字幕机上做两次，增加了操作人员的工作量。
今后建议开发同时支持高清和标清两路输出的字幕机，其构图模板根据高标清的不同特点可以不同，但字幕内容相同，以简化操作。
高清频道播出的节目，可以采用立体声、双声道播出，也可以采用杜比5.1声道播出。
如果节目源不符合这些要求，可以通过前期制作网对节目的声道进行处理，或者用演播室切换设备对声道进行处理。
五 方案分析
以上两种高标清同播的典型方案各自有不同的特点。
独立播出模式相对而言安全性比较高，一是因为高标清两套播出系统独立运行，彼此不受影响；二是因为幅型变换等操作基本上在进入播出之前完成，播出系统工作量比较小。
三是原有的标清播出系统可以继续使用，新建高清系统不影响现有标清系统的安全。
此外，由于高标清系统独立建设，高清频道和标清频道允许有一定的节目差异，过渡比较方便。
这种模式的缺点也是明显的，同时维护两个系统，同时制作两套节目，对设备资源和人力资源的占用非常大，工作量比较大，建设投入更多。
而一体化播出模式的系统相对而言比较简洁，便于维护，投资也大量减少，非常适合未来的高清播出。
同时，其高标清同播是真正的同播，除画面幅型不同，高清输出和标清输出的节目内容任何时段都完全一样。
但是也因为高标清播出捆绑在一起，下变换在播出系统内完成，增加了播出系统的负担。
因此，各个电视台可以根据自己的情况，灵活选择合适自己的方案。
六 未来发展
以上两种方案还有很多可以调整的地方。
例如：可以考虑增加统一的转码系统，实现高清向标清的转码，或者对来自制作网的节目进行统一转码；在线路信号处理方面可以有其他的链路设计，等等。
同时，为了使得幅型变换能够更为方便灵活，有以下几个方面可以改进：
● 建立制作规范，对进入播出系统的节目文件和信号要
求加入正确的AFD 信息；
● 对高标清兼容的录像机、
视频服务器和上下变换器等设备的AFD 信息进行更好的控制，并集成到现有的工作流程中。
因此，构建具备高标清同播能力的播出系统，还有很多课题需要探索和解决。
