电气装置安装工程施工及验收规范 10千伏及以下架空配电线路篇

电气装置安装工程施工及验收规范第十二篇电气装置安装工程10千伏及以下架空配电线路施工及验收规范第一章总则第条为保证35kV及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。

第条本规范适用于35千伏及以下架空电力线路新建工程的施工及验收。

配电线路的工程应按已批准的设计进行施工。

35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准《110～500kV架空电力线路施工及验收规范》的有关规定执行。

有特殊要求的35kV及以下架空电力线路安装工程，尚应符合有关专业规范的规定。

第条架空电力线路的安装应按已批准的设计进行施工。

第条采用的设备、器材及材料应符合国家或部颁的现行技术标准，并有合格证明。

设备应有铭牌。

当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。

第条采用新工艺、新技术，应制订不低于规范水平的质量标准或工艺要求。

第条架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。

第二章原材料及器材检验第条架空电力线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：一、超过规定保管期限；二、因保管、运输不良等原因而有变质损坏可能；三、对原试验结果有怀疑或试样代表性不够者。

第条架空电力线路使用的线材，施工前应进行外观检查，且应符合下列规定：一、不应有松股、交叉、拆叠、断裂及破损等缺陷；二、不应有严重腐蚀现象；三、钢绞线、镀锌铁线表面镀锌良好，无锈蚀；四、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。

绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线湍部应有密封措施。

第条为特殊目的使用的线材，除满足第条规定外，还应符合设计的特殊要求。

第条由用黑色金属制造的和紧固件，除地脚螺栓外应采用热浸镀锌制品。

第条各种联结螺栓应有防松装置，防松装置弹力应适宜、厚度符合规定。

第条金属附件及镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象。

电气装置安装工程10千伏及以下架空配电线路施工及验收规范电气装置安装工程10千伏及以下架空配电线路施工及验收规范第1.0.1条为保证35kV及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。

第1.0.2条本规范适用于35千伏及以下架空电力线路新建工程的施工及验收。

配电线路的工程应按已批准的设计进行施工。

35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准《110,500kV架空电力线路施工及验收规范》的有关规定执行。

有特殊要求的35kV及以下架空电力线路安装工程，尚应符合有关专业规范的规定。

第1.0.3条架空电力线路的安装应按已批准的设计进行施工。

第1.0.4条采用的设备、器材及材料应符合国家或部颁的现行技术标准，并有合格证明。

设备应有铭牌。

当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。

第1.0.5条采用新工艺、新技术，应制订不低于规范水平的质量标准或工艺要求。

第1.0.6条架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。

第2.0.1条架空电力线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验: 一、超过规定保管期限;二、因保管、运输不良等原因而有变质损坏可能;三、对原试验结果有怀疑或试样代表性不够者。

第2.0.2条架空电力线路使用的线材，施工前应进行外观检查，且应符合下列规定: 一、不应有松股、交叉、拆叠、断裂及破损等缺陷;二、不应有严重腐蚀现象;三、钢绞线、镀锌铁线表面镀锌良好，无锈蚀;四、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。

绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线湍部应有密封措施。

第2.0.3条为特殊目的使用的线材，除满足第2.0.2条规定外，还应符合设计的特殊要求。

1第2.0.4条由用黑色金属制造的和紧固件，除地脚螺栓外应采用热浸镀锌制品。

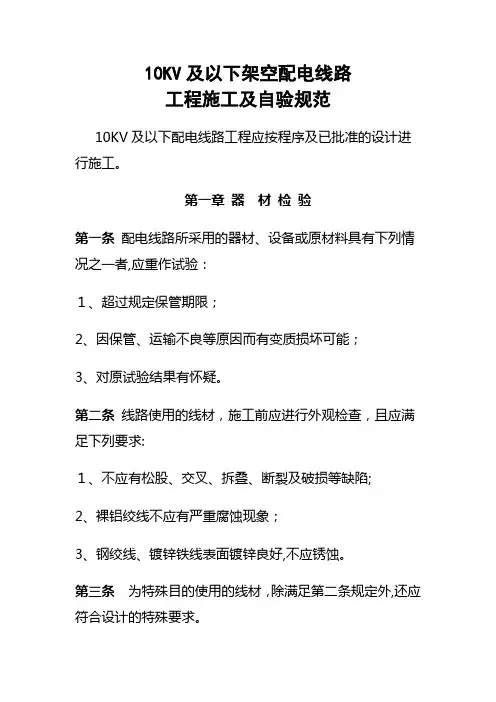

10KV及以下架空配电线路工程施工及自验规范10KV及以下配电线路工程应按程序及已批准的设计进行施工。

第一章器材检验第一条配电线路所采用的器材、设备或原材料具有下列情况之一者,应重作试验：１、超过规定保管期限；2、因保管、运输不良等原因而有变质损坏可能；3、对原试验结果有怀疑。

第二条线路使用的线材，施工前应进行外观检查，且应满足下列要求:１、不应有松股、交叉、拆叠、断裂及破损等缺陷;2、裸铝绞线不应有严重腐蚀现象；3、钢绞线、镀锌铁线表面镀锌良好,不应锈蚀。

第三条为特殊目的使用的线材，除满足第二条规定外,还应符合设计的特殊要求。

第四条采用黑色金属制造的金具零件应热镀锌。

第五条金具在使用前应进行外观检查、且应满足下列要求:1、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷;2、线夹船体压板与导线接触面应光滑;３、遇有局部锌皮剥落者,除锈后应涂刷红樟丹及油漆。

第六条镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。

第七条金具上的各种联结螺栓应有防松装置,采用的防松装置应镀锌良好、弹力合适、厚度符合规定。

第八条绝缘子安装前应进行外观检查且应满足下列要求:1、瓷件与铁件应结合紧密,铁件镀锌良好;2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷；3、严禁使用硫磺浇灌的绝缘子。

第九条瓷件在安装时应清除表面灰垢、附着物及不应有的涂料。

第十条普通钢筋混凝土电杆在使用前应进行外观检查、且应满足下列要求：1、表面光洁平整,内外壁厚度均匀,不应有露筋、跑浆等现象；2、按规定支点放置检查时,不应出现纵向裂纹，横向裂纹的宽度不应超过0.2毫米，，长度不应超过１／３周长；3、杆身弯曲不应超过杆长的２/10０0。

第十一条混凝土预制构件表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。

第二章电杆基坑第一条基坑施工前的定位应符合下列规定:1、直线杆：顺线路方向位移不应超过设计档距的5％;垂直线路方向不应超过50毫米;２、转角杆：位移不应超过５0毫米。

10千伏及以下架空配电线路施工及验收规范第一章总则第1.0.1条为保证35kＶ及以下架空电力线路的施工质量，促进工程施工技术水平的提高,确保电力线路安全运行,制定本规范。

第1．０.2条本规范适用于3５千伏及以下架空电力线路新建工程的施工及验收。

配电线路的工程应按已批准的设计进行施工。

35kＶ及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准《110~500ｋV架空电力线路施工及验收规范》的有关规定执行。

有特殊要求的35kＶ及以下架空电力线路安装工程,尚应符合有关专业规范的规定。

第1.0.３条架空电力线路的安装应按已批准的设计进行施工。

第1.0．4条采用的设备、器材及材料应符合国家或部颁的现行技术标准，并有合格证明。

设备应有铭牌。

当采用无正式标准的新型原材料及器材时,安装前应经技术鉴定或试验,证明质量合格后方可使用。

第1.0．5条采用新工艺、新技术，应制订不低于规范水平的质量标准或工艺要求。

第1.0．6条架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。

第二章原材料及器材检查第2.0.1条架空电力线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：一、超过规定保管期限;二、因保管、运输不良等原因而有变质损坏可能;三、对原试验结果有怀疑或试样代表性不够者。

第2.0.2条架空电力线路使用的线材,施工前应进行外观检查,且应符合下列规定：一、不应有松股、交叉、拆叠、断裂及破损等缺陷；二、不应有严重腐蚀现象；三、钢绞线、镀锌铁线表面镀锌良好，无锈蚀;四、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。

绝缘线的绝缘层应挤包紧密,且易剥离，绝缘线湍部应有密封措施。

第2.０．3条为特殊目的使用的线材,除满足第2.０.2条规定外，还应符合设计的特殊要求。

第２.0.4条由用黑色金属制造的和紧固件，除地脚螺栓外应采用热浸镀锌制品。

第２.0.5条各种联结螺栓应有防松装置，防松装置弹力应适宜、厚度符合规定。

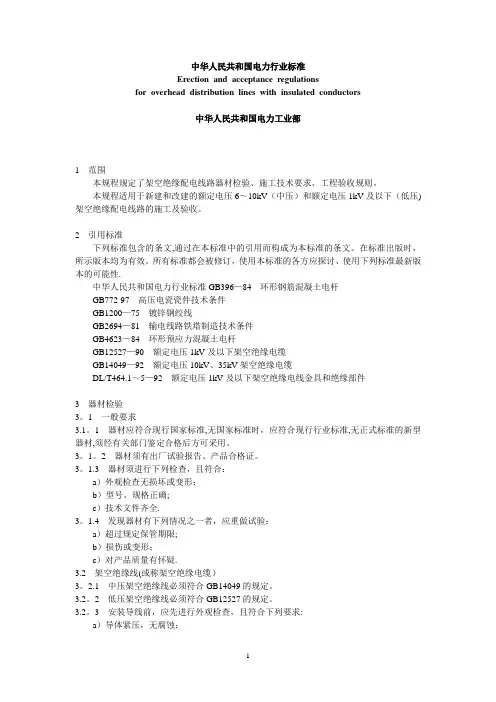

中华人民共和国电力行业标准Erection and acceptance regulationsfor overhead distribution lines with insulated conductors中华人民共和国电力工业部1范围本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。

本规程适用于新建和改建的额定电压6～10kV（中压）和额定电压1kV及以下（低压)架空绝缘配电线路的施工及验收。

2引用标准下列标准包含的条文,通过在本标准中的引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性.中华人民共和国电力行业标准GB396—84环形钢筋混凝土电杆GB772-97高压电瓷瓷件技术条件GB1200—75镀锌钢绞线GB2694—81输电线路铁塔制造技术条件GB4623—84环形预应力混凝土电杆GB12527—90额定电压1kV及以下架空绝缘电缆GB14049—92额定电压10kV、35kV架空绝缘电缆DL/T464.1～5—92额定电压1kV及以下架空绝缘电线金具和绝缘部件3器材检验3。

1一般要求3.1。

1器材应符合现行国家标准,无国家标准时，应符合现行行业标准,无正式标准的新型器材,须经有关部门鉴定合格后方可采用。

3。

1。

2器材须有出厂试验报告、产品合格证。

3。

1.3器材须进行下列检查，且符合：a）外观检查无损坏或变形；b）型号、规格正确;c）技术文件齐全.3。

1.4发现器材有下列情况之一者，应重做试验：a）超过规定保管期限;b）损伤或变形；c）对产品质量有怀疑.3.2架空绝缘线(或称架空绝缘电缆）3。

2.1中压架空绝缘线必须符合GB14049的规定。

3.2。

2低压架空绝缘线必须符合GB12527的规定。

3.2。

3安装导线前，应先进行外观检查，且符合下列要求:a）导体紧压，无腐蚀；b)绝缘线端部应有密封措施;c）绝缘层紧密挤包，表面平整圆滑,色泽均匀,无尖角、颗粒,无烧焦痕迹。

10kV及以下线路验收细则一、10kV线路部分1、线路基础施工工艺标准1)、直线杆横线路方向位移不应超过50mm。

2）、转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。

3）、转角杆应向外角预偏，紧线后不应向内角倾斜，向外角侧倾斜时其杆梢位移不应大于杆梢直径。

4）、终端杆应向拉线侧预偏，紧线后不应向拉线反方向倾斜，拉线侧倾斜不应使杆梢位移大于杆梢直径。

5）、导线档距一般应控制在：县城集镇50－60m，乡村70－100m,2、拉线制作工艺标准1)、拉线对地面夹角为45°，若受地形限制，不应大于60°，不应小于30°。

2）、拉线穿过公路时，对路面中心的垂直距离不应小于6m，且对路肩的最小距离不应小于4.5m。

跨越道路(非公路)的水平拉线，对路面的垂直距离不应低于5m。

3）、不论拉棒长短，拉棒出土长度应控制在300mm至700mm之间。

4）、穿越和接近导线的电杆拉线必须装设与线路电压等级相同的拉线绝缘子；拉线绝缘子应装在最低导线以下，应保证在拉线绝缘子以下位置断拉线情况下，拉线绝缘子距地面不小于2.5m。

5）、采用UT型线夹及楔形线夹固定的拉线安装时，应符合以下规定：①线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚应在尾线侧，安装时不应损伤线股。

②拉线弯曲部分不应明显松脱，拉线断头处与拉线主线应固定可靠。

钢绞线的端头露出部分规定：契形线夹300毫米，UT线夹300mm至500mm，且用直径不小于3.2毫米的单股镀锌铁线绑扎，绑扎长度不小于30mm，并做防锈处理。

③UT型线夹的螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧。

拉线调好后，UT型线夹露出的丝扣长度应为10～30毫米。

UT型线夹的双螺母应并紧。

3、电杆组立及铁附件安装工艺标准1）、电杆钢圈焊接后应将表面铁锈、焊渣与氧化层除尽，并进行防腐处理。

2)、10kV钢管杆均应与接地引下线连接，通过多点接地以保证可靠性。

10KV-35kV架空电力线路施工及验收规范本规范是根据中华人民共和国建设部《电气装置安装工程35kV及以下架空电力线路施工及验收规范》 ，结电力线路实际和运行特点情况编制而成。

第一章总则一、 为保证 及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。

二、本规范适用于 及 架空电力线路新、改、扩建工程的施工及验收。

及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准《 ～ 架空电力线路施工及验收规范》的有关规定执行。

三、 架空电力线路的安装应按已批准的设计进行施工。

四、采用的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件。

设备应有铭牌。

当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。

五、采用新技术、新工艺，应制订不低于本规范水平的质量标准或工艺要求。

六、架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。

第二章 原材料及器材检验一、架空电力线路工程所使用的原材料、器材，具有下列情况之一者，应重作检验：、超过规定保管期限者。

、因保管、运输不良等原因而有变质损坏可能者。

、对原试验结果有怀疑或试样代表性不够者。

二、架空电力线路使用的线材，架设前应进行外观检查，且应符合下列规定：、不应有松股、交叉、折叠、断裂及破损等缺陷。

、不应有严重腐蚀现象。

、钢绞线、镀锌铁线表面镀锌层应良好，无锈蚀。

、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。

绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。

三、为特殊目的使用的线材，除应符合本规范第 条规定外，尚应符合设计的特殊要求。

四、由黑色金属制造的附件和紧固件，除地脚螺栓外，应采用热浸镀锌制品。

五、各种连接螺栓宜有防松装置。

防松装置弹力应适宜，厚度应符合规定。

六、金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象。

中华人民共和国电力行业标准Erection and acceptance regulationsfor overhead distribution lines with insulated conductors中华人民共和国电力工业部范围本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。

本规程适用于新建和改建的额定电压 ～ 中压 和额定电压 及以下 低压 架空绝缘配电线路的施工及验收。

引用标准下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。

中华人民共和国电力行业标准 — 环形钢筋混凝土电杆— 高压电瓷瓷件技术条件— 镀锌钢绞线— 输电线路铁塔制造技术条件— 环形预应力混凝土电杆— 额定电压 及以下架空绝缘电缆— 额定电压 、 架空绝缘电缆～ — 额定电压 及以下架空绝缘电线金具和绝缘部件器材检验一般要求器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采用。

器材须有出厂试验报告、产品合格证。

器材须进行下列检查，且符合：外观检查无损坏或变形；型号、规格正确；技术文件齐全。

发现器材有下列情况之一者，应重做试验：超过规定保管期限；损伤或变形；对产品质量有怀疑。

架空绝缘线 或称架空绝缘电缆中压架空绝缘线必须符合 的规定。

低压架空绝缘线必须符合 的规定。

安装导线前，应先进行外观检查，且符合下列要求：导体紧压，无腐蚀；绝缘线端部应有密封措施；绝缘层紧密挤包，表面平整圆滑，色泽均匀，无尖角、颗粒，无烧焦痕迹。

金具及绝缘部件低压金具及绝缘部件应符合 ～ 的规定。

安装金具前，应进行外观检查，且符合下列要求：表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷；线夹转动灵活，与导线接触的表面光洁，螺杆与螺母配合紧密适当；镀锌良好，无剥落、锈蚀。

电气装置安装工程施工及验收规范千伏及以下架空配电线路篇公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]电气装置安装工程施工及验收规范第十二篇电气装置安装工程10千伏及以下架空配电线路施工及验收规范第一章总则第条为保证35kV及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。

第条本规范适用于35千伏及以下架空电力线路新建工程的施工及验收。

配电线路的工程应按已批准的设计进行施工。

35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准《110～500kV架空电力线路施工及验收规范》的有关规定执行。

有特殊要求的35kV及以下架空电力线路安装工程，尚应符合有关专业规范的规定。

第条架空电力线路的安装应按已批准的设计进行施工。

第条采用的设备、器材及材料应符合国家或部颁的现行技术标准，并有合格证明。

设备应有铭牌。

当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。

第条采用新工艺、新技术，应制订不低于规范水平的质量标准或工艺要求。

第条架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。

第二章原材料及器材检验第条架空电力线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：一、超过规定保管期限；二、因保管、运输不良等原因而有变质损坏可能；三、对原试验结果有怀疑或试样代表性不够者。

第条架空电力线路使用的线材，施工前应进行外观检查，且应符合下列规定：一、不应有松股、交叉、拆叠、断裂及破损等缺陷；二、不应有严重腐蚀现象；三、钢绞线、镀锌铁线表面镀锌良好，无锈蚀；四、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。

绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线湍部应有密封措施。

第条为特殊目的使用的线材，除满足第条规定外，还应符合设计的特殊要求。

第条由用黑色金属制造的和紧固件，除地脚螺栓外应采用热浸镀锌制品。

电气装置安装工程10千伏及以下架空配电线路施工及验收规范电气装置安装工程10千伏及以下架空配电线路施工及验收规范第1.0。

1条为保证35kV及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。

第1。

0.2条本规范适用于35千伏及以下架空电力线路新建工程的施工及验收。

配电线路的工程应按已批准的设计进行施工。

35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准《110,500kV架空电力线路施工及验收规范》的有关规定执行。

有特殊要求的35kV及以下架空电力线路安装工程，尚应符合有关专业规范的规定. 第1。

0.3条架空电力线路的安装应按已批准的设计进行施工。

第1.0.4条采用的设备、器材及材料应符合国家或部颁的现行技术标准，并有合格证明。

设备应有铭牌。

当采用无正式标准的新型原材料及器材时,安装前应经技术鉴定或试验，证明质量合格后方可使用。

第1.0.5条采用新工艺、新技术,应制订不低于规范水平的质量标准或工艺要求。

第1.0.6条架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。

第2.0。

1条架空电力线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验: 一、超过规定保管期限；二、因保管、运输不良等原因而有变质损坏可能;三、对原试验结果有怀疑或试样代表性不够者。

第2。

0.2条架空电力线路使用的线材，施工前应进行外观检查，且应符合下列规定: 一、不应有松股、交叉、拆叠、断裂及破损等缺陷;二、不应有严重腐蚀现象；三、钢绞线、镀锌铁线表面镀锌良好,无锈蚀;四、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定.绝缘线的绝缘层应挤包紧密,且易剥离，绝缘线湍部应有密封措施。

第2.0。

3条为特殊目的使用的线材，除满足第2。

0。

2条规定外,还应符合设计的特殊要求。

1第2。

0.4条由用黑色金属制造的和紧固件，除地脚螺栓外应采用热浸镀锌制品。

10KV及以下架空配电线路工程施工及自验规范工程施工及自验规范10KV及以下配电线路工程应按程序及已批准的设计进行施工。

1、超过规定保管期限；2、因保管、运输不良等缘故而有变质损坏可能；3、对原试验结果有怀疑。

第二条线路使用的线材，施工前应进行外观检查，且应满足下列要求：1、不应有松股、交叉、拆叠、断裂及破旧等缺陷；2、裸铝绞线不应有严峻腐蚀现象；3、钢绞线、镀锌铁线表面镀锌良好，不应锈蚀。

第三条为专门目的使用的线材，除满足第二条规定外，还应符合设计的专门要求。

第五条金具在使用前应进行外观检查、且应满足下列要求：1、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷；2、线夹船体压板与导线接触面应光滑；3、遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。

第七条金具上的各种联结螺栓应有防松装置，采纳的防松装置应镀锌良好、弹力合适、厚度符合规定。

第八条绝缘子安装前应进行外观检查且应满足下列要求：1、瓷件与铁件应结合紧密，铁件镀锌良好；2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷；3、严禁使用硫磺浇灌的绝缘子。

第九条瓷件在安装时应清除表面灰垢、附着物及不应有的涂料。

第十条一般钢筋混凝土电杆在使用前应进行外观检查、且应满足下列要求：1、表面光洁平坦，内外壁厚度平均，不应有露筋、跑浆等现象；2、按规定支点放置检查时，不应显现纵向裂纹，横向裂纹的宽度不应超过0.2毫米，，长度不应超过1/3周长；3、杆身弯曲不应超过杆长的2/1000。

第十一条混凝土预制构件表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。

第二章电杆基坑1、直线杆：顺线路方向位移不应超过设计档距的5%；垂直线路方向不应超过50毫米；2、转角杆：位移不应超过50毫米。

第二条基坑底使用底盘时，坑底表面应保持水平，底盘安装尺寸误差应符合下列规定：1、双杆两底盘中心的根开误差不应超过30毫米；2、双杆的两杆坑探度高差不应超过20毫米。

10KV及以下架空配电线路工程施工及自验规范10KV及以下配电线路工程应按程序及已批准的设计进行施工。

第一章器材检验第一条配电线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：1、超过规定保管期限；2、因保管、运输不良等原因而有变质损坏可能；3、对原试验结果有怀疑。

第二条线路使用的线材，施工前应进行外观检查，且应满足下列要求：1、不应有松股、交叉、拆叠、断裂及破损等缺陷；2、裸铝绞线不应有严重腐蚀现象；3、钢绞线、镀锌铁线表面镀锌良好，不应锈蚀。

第三条为特殊目的使用的线材，除满足第二条规定外，还应符合设计的特殊要求。

第四条采用黑色金属制造的金具零件应热镀锌。

第五条金具在使用前应进行外观检查、且应满足下列要求：1、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷；2、线夹船体压板与导线接触面应光滑；3、遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。

第六条镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。

第七条金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。

第八条绝缘子安装前应进行外观检查且应满足下列要求：1、瓷件与铁件应结合紧密，铁件镀锌良好；2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷；3、严禁使用硫磺浇灌的绝缘子。

第九条瓷件在安装时应清除表面灰垢、附着物及不应有的涂料。

第十条普通钢筋混凝土电杆在使用前应进行外观检查、且应满足下列要求：1、表面光洁平整，内外壁厚度均匀，不应有露筋、跑浆等现象；2、按规定支点放置检查时，不应出现纵向裂纹，横向裂纹的宽度不应超过0.2毫米，，长度不应超过1/3周长；3、杆身弯曲不应超过杆长的2/1000。

第十一条混凝土预制构件表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。

第二章电杆基坑第一条基坑施工前的定位应符合下列规定：1、直线杆：顺线路方向位移不应超过设计档距的5%；垂直线路方向不应超过50毫米；2、转角杆：位移不应超过50毫米。

10KV及以下架空配电线路工程施工及自验规范10KV及以下配电线路工程应按程序及已批准的设计进行施工。

第一章器材检验第一条配电线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：1、超过规定保管期限；2、因保管、运输不良等原因而有变质损坏可能；3、对原试验结果有怀疑。

第二条线路使用的线材，施工前应进行外观检查，且应满足下列要求：1、不应有松股、交叉、拆叠、断裂及破损等缺陷；2、裸铝绞线不应有严重腐蚀现象；3、钢绞线、镀锌铁线表面镀锌良好，不应锈蚀。

第三条为特殊目的使用的线材，除满足第二条规定外，还应符合设计的特殊要求。

第四条采用黑色金属制造的金具零件应热镀锌。

第五条金具在使用前应进行外观检查、且应满足下列要求：1、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷；2、线夹船体压板与导线接触面应光滑；3、遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。

第六条镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。

第七条金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。

28343 6EB7 溷^GX 22008 55F8 嗸w31831 7C57 籗第八条绝缘子安装前应进行外观检查且应满足下列要求：1、瓷件与铁件应结合紧密，铁件镀锌良好；2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷；3、严禁使用硫磺浇灌的绝缘子。

第九条瓷件在安装时应清除表面灰垢、附着物及不应有的涂料。

第十条普通钢筋混凝土电杆在使用前应进行外观检查、且应满足下列要求：1、表面光洁平整，内外壁厚度均匀，不应有露筋、跑浆等现象；2、按规定支点放置检查时，不应出现纵向裂纹，横向裂纹的宽度不应超过0.2毫米，，长度不应超过1/3周长；3、杆身弯曲不应超过杆长的2/1000。

第十一条混凝土预制构件表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。

第二章电杆基坑第一条基坑施工前的定位应符合下列规定：1、直线杆：顺线路方向位移不应超过设计档距的5%；垂直线路方向不应超过50毫米；2、转角杆：位移不应超过50毫米。

中华人民共和国电力行业标准Erection and acceptance regulationsfor overhead distribution lines with insulated conductors中华人民共和国电力工业部1范围本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。

本规程适用于新建和改建的额定电压6～10kV(中压)和额定电压1kV及以下(低压)架空绝缘配电线路的施工及验收。

2引用标准下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。

中华人民共和国电力行业标准GB396—84环形钢筋混凝土电杆GB772—97高压电瓷瓷件技术条件GB1200—75镀锌钢绞线GB2694—81输电线路铁塔制造技术条件GB4623—84环形预应力混凝土电杆GB12527—90额定电压1kV及以下架空绝缘电缆GB14049—92额定电压10kV、35kV架空绝缘电缆DL/T464.1～5—92额定电压1kV及以下架空绝缘电线金具和绝缘部件3器材检验3.1一般要求3.1.1器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采用。

3.1.2器材须有出厂试验报告、产品合格证。

3.1.3器材须进行下列检查，且符合：a)外观检查无损坏或变形；b)型号、规格正确；c)技术文件齐全。

3.1.4发现器材有下列情况之一者，应重做试验：a)超过规定保管期限；b)损伤或变形；c)对产品质量有怀疑。

3.2架空绝缘线(或称架空绝缘电缆)3.2.1中压架空绝缘线必须符合GB14049的规定。

3.2.2低压架空绝缘线必须符合GB12527的规定。

3.2.3安装导线前，应先进行外观检查，且符合下列要求：a)导体紧压，无腐蚀；b)绝缘线端部应有密封措施；c)绝缘层紧密挤包，表面平整圆滑，色泽均匀，无尖角、颗粒，无烧焦痕迹。
