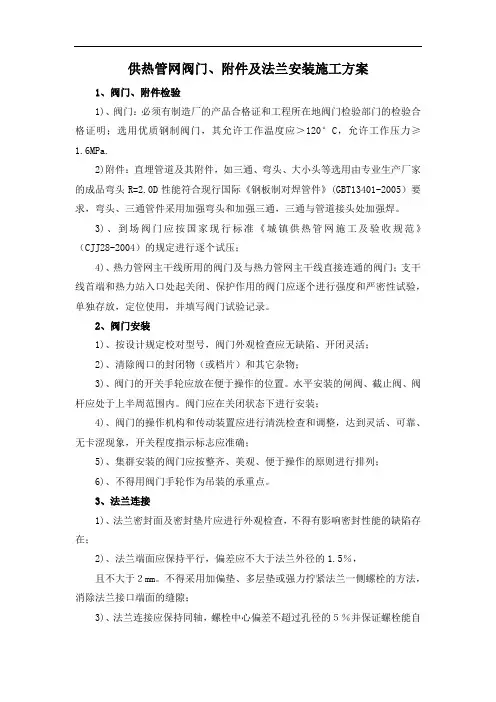

阀门及配套设备安装方案

供热管网阀门、附件及法兰安装施工方案

1、阀门、附件检验

1)、阀门：必须有制造厂的产品合格证和工程所在地阀门检验部门的检验合格证明；选用优质钢制阀门，其允许工作温度应＞120°C，允许工作压力≥1.6MPa.

2)附件：直埋管道及其附件，如三通、弯头、大小头等选用由专业生产厂家的成品弯头R=2.0D性能符合现行国际《钢板制对焊管件》(GBT13401-2005）要求，弯头、三通管件采用加强弯头和加强三通，三通与管道接头处加强焊。

3)、到场阀门应按国家现行标准《城镇供热管网施工及验收规范》（CJJ28-2004）的规定进行逐个试压；

4)、热力管网主干线所用的阀门及与热力管网主干线直接连通的阀门；支干线首端和热力站入口处起关闭、保护作用的阀门应逐个进行强度和严密性试验，单独存放，定位使用，并填写阀门试验记录。

2、阀门安装

1)、按设计规定校对型号，阀门外观检查应无缺陷、开闭灵活；

2)、清除阀口的封闭物（或档片）和其它杂物；

3)、阀门的开关手轮应放在便于操作的位置。水平安装的闸阀、截止阀、阀杆应处于上半周范围内。阀门应在关闭状态下进行安装；

4)、阀门的操作机构和传动装置应进行清洗检查和调整，达到灵活、可靠、无卡涩现象，开关程度指示标志应准确；

5)、集群安装的阀门应按整齐、美观、便于操作的原则进行排列；

6)、不得用阀门手轮作为吊装的承重点。

3、法兰连接

1)、法兰密封面及密封垫片应进行外观检查，不得有影响密封性能的缺陷存在；

2)、法兰端面应保持平行，偏差应不大于法兰外径的1.5％，

且不大于２mm。不得采用加偏垫、多层垫或强力拧紧法兰一侧螺栓的方法，消除法兰接口端面的缝隙；

3)、法兰连接应保持同轴，螺栓中心偏差不超过孔径的５％并保证螺栓能自

由穿入；

4)、垫片的材质和涂料应符合设计规定，大口径垫片需要拼接时，应采用斜口拼接或迷宫形式的对接，不得直缝对接。垫片尺寸应与法兰密封面相等；

一、前言

焊接球阀作为一种常用的管道阀门，具有结构紧凑、密封性能好、操作方便等优点，广泛应用于石油、化工、电力、冶金等行业。为确保焊接球阀安装施工的顺利进行，特制定本方案。

二、施工准备

1. 材料准备：

（1）焊接球阀：根据设计要求，选购符合标准的焊接球阀；

（2）管道：管道材质、规格、长度等应符合设计要求；

（3）阀门附件：法兰、垫片、螺栓等附件；

（4）焊接材料：焊条、焊剂等。

2. 人员准备：

（1）施工人员：熟悉焊接球阀安装工艺，具备相关操作技能；

（2）质检人员：负责对焊接球阀安装施工过程进行监督检查。

3. 施工工具：

（1）焊接设备：电弧焊机、气焊机等；

（2）辅助工具：扳手、锤子、水平尺、线坠等。

三、施工步骤

1. 管道准备：

（1）检查管道是否符合设计要求，管道内径、壁厚、长度等应符合标准；

（2）清理管道内杂物，确保管道内部清洁。

2. 阀门检查：

（1）核对阀门型号、规格、材质等是否符合设计要求；

（2）检查阀门外观，确保无损伤、裂纹等缺陷；

（3）检查阀门密封面，确保无划痕、凹凸不平等情况。 3. 阀门安装：

（1）根据设计要求，确定阀门安装位置；

（2）将阀门吊装至指定位置，确保阀门水平；

（3）将阀门法兰与管道法兰对齐，调整间隙，确保法兰平行；

（4）使用螺栓将阀门法兰与管道法兰连接，注意对称均匀地拧紧螺栓；

（5）检查阀门密封性，确保无泄漏。

4. 焊接：

（1）对焊接球阀的焊接端进行清理，确保焊接面无油污、锈蚀等；

（2）根据设计要求，选择合适的焊接工艺；

（3）进行焊接作业，确保焊接质量。

5. 质检：

（1）检查焊接球阀的安装位置、密封性、焊接质量等；

（2）对施工过程进行记录，确保施工符合规范要求。

四、施工注意事项

1. 焊接球阀安装过程中，注意保护阀门密封面，避免划伤、碰撞等；

2. 焊接作业时，注意安全，遵守焊接操作规程；

3. 焊接完成后，对焊接部位进行检查，确保无缺陷；

铸铁阀门及螺杆式启闭机施工安装方案

1. 简介

本文档详细介绍了铸铁阀门及螺杆式启闭机的施工安装方案。铸铁阀门作为一种重要的流体控制设备，螺杆式启闭机作为其驱动装置，施工安装过程中需遵循一定的步骤和标准，确保设备能够正常运行。

2. 施工准备

在开始施工安装之前，需要进行以下准备工作：

- 铸铁阀门和螺杆式启闭机的检查与验收

- 施工场地的准备与清理

- 工具和设备的准备

- 施工人员的培训和安全意识教育

3. 施工步骤

3.1 铸铁阀门安装

铸铁阀门的安装步骤如下：

1. 根据设备图纸和要求，确定阀门的安装位置和方向。

2. 清洁阀门安装位置，并确保平整度和垂直度符合要求。 3. 使用合适的工具和设备，将阀门固定在安装位置上。

4. 进行密封测试，确保阀门的密封性能满足要求。

5. 进行电气接线和调试，确保阀门的控制系统正常工作。

3.2 螺杆式启闭机安装

螺杆式启闭机的安装步骤如下：

1. 根据设备图纸和要求，确定启闭机的安装位置和方向。

2. 清洁启闭机安装位置，并确保平整度和垂直度符合要求。

3. 使用合适的工具和设备，将启闭机固定在安装位置上。

4. 连接启闭机与铸铁阀门，并进行测试，确保启闭机的驱动功能正常。

5. 进行电气接线和调试，确保启闭机的控制系统正常工作。

4. 安全注意事项

在施工安装过程中，需要注意以下安全事项：

- 遵循安全操作规程，确保施工人员的人身安全。

- 使用防护设备，如安全帽、手套等。

- 确保工作场所通风良好，避免有害气体的积聚。

- 遵守电气安装规范，确保电气设备的安全使用。

5. 结论

本文档提供了铸铁阀门及螺杆式启闭机施工安装方案的详细步骤和安全注意事项。在实际施工中，需要严格按照相关要求进行操作，保证设备的安全和性能。同时，施工过程中需注意人身安全和环境保护，确保施工工作的顺利进行。

闸阀井阀门安装施工方案

1. 引言

本文档旨在提供一个闸阀井阀门的安装施工方案。此方案适用于大型水利工程、市政工程、农田灌溉等项目中阀门的安装施工。本施工方案将涵盖工程准备、材料及设备准备、施工步骤、质量控制及测试等方面的内容。

2. 工程准备

在开始施工前，需进行工程准备工作，包括但不限于以下几个方面： - 确定闸阀井的位置和布置。 - 根据工程设计图纸和标准规范，准确测算井室尺寸和闸阀井门的尺寸。 - 准备所需的施工材料、工具和设备。 - 制定施工计划和安全措施。

3. 材料及设备准备

闸阀井安装所需的材料和设备主要包括： - 闸阀井门：根据工程设计和规范要求，选购合适尺寸和类型的闸阀井门。 - 管材和管件：根据工程设计和规范要求，选购适用的管材和管件。 - 砼：根据工程设计和规范要求，配制适合的砼。 - 施工工具：包括吊机、起重机、焊接机、切割机等。

4. 施工步骤

4.1 准备工作 - 确定闸阀井门的位置和布置，并在现场标定位置，标出阀门的中心线。 - 安装施工现场的管道支架，确保支架的牢固和垂直度。 - 清理施工区域，确保场地整洁和安全。

4.2 准备闸阀井门 - 对闸阀井门进行检查，确保其外观和内部结构无损坏。 - 调整闸阀井门的开闭机构和密封性能，确保其正常运行。

4.3 安装阀门 - 根据设计要求和现场标记的中心线，使用测量仪器确定闸阀井门的正确位置。 - 使用起重设备将闸阀井门安装到预定位置，并确保其垂直和水平。

- 使用焊接机将闸阀井门与管道连接，确保连接牢固和密封。 4.4 测试和调试 - 使用压力测试设备对安装好的闸阀井门进行压力测试，以确保其密封性能和承压能力符合要求。 - 调试闸阀井门的开闭机构，确保其正常运行和灵活性。

5. 质量控制和测试

在施工过程中，需进行质量控制和测试，以确保安装施工质量和阀门的功能性能。 - 测量闸阀井门的尺寸和位置，确保其符合设计要求。 - 检查焊接接头和连接处的质量，确保其牢固和密封。 - 对闸阀井门及其开闭机构进行功能性能测试，确保其正常运行和灵活性。
