阀门安装施工规划方案

阀门安装施工方案

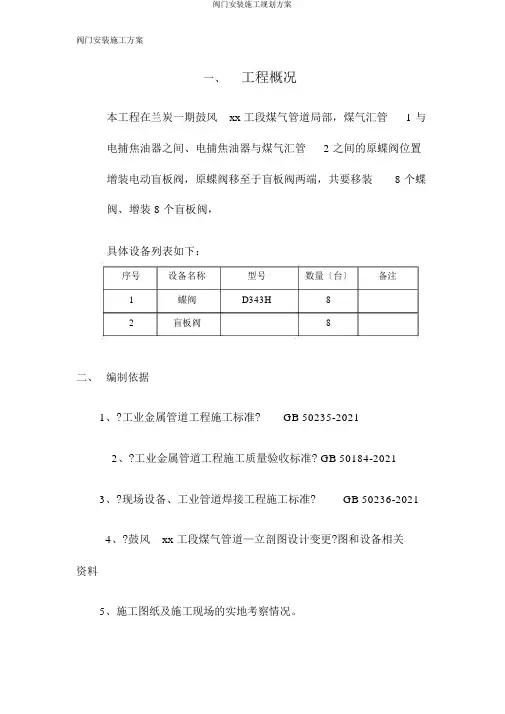

一、工程概况

本工程在兰炭一期鼓风 xx 工段煤气管道局部，煤气汇管 1 与

电捕焦油器之间、电捕焦油器与煤气汇管 2 之间的原蝶阀位置

增装电动盲板阀，原蝶阀移至于盲板阀两端，共要移装 8 个蝶

阀、增装 8 个盲板阀，

具体设备列表如下：

序号设备名称型号数量〔台〕备注

1 蝶阀 D343H 8

2 盲板阀 8

二、编制依据

1、?工业金属管道工程施工标准? GB 50235-2021

2、?工业金属管道工程施工质量验收标准? GB 50184-2021

3、?现场设备、工业管道焊接工程施工标准? GB 50236-2021

4、?鼓风 xx 工段煤气管道—立剖图设计变更?图和设备相关

资料

5、施工图纸及施工现场的实地考察情况。阀门安装施工规划方案

阀门安装施工方案

三、施工程序

工作台、步梯切割拆卸蝶阀管道预制

运送盲板阀安装盲板阀管道预制

工作台、步梯恢复电气敷设固定底座安装蝶阀

检查、检验试运转

四、材料及设备检验

4.1 材料验收

对供货商提供的管道材料及其管道组成件，在进入施工现场前

应进行检查验收，检查验收的标准是设计文件和施工验收标准，检

查方法为：目测、即一般外观检查〔包括使用简单的测量工具，如

钢卷尺〕。典型材料的检查要求如下：

（ 1〕一般管道及其组成件外外表应无裂纹、缩孔、夹渣、折迭、重皮、凹陷及其它机械损伤等缺陷，规格尺寸应符合材料预算要求。

〔 2〕 xx 密封面不得有径向划痕，其它部位应符合〔 1〕的要求。阀门安装施工规划方案

阀门安装施工方案

（ 3〕缠绕垫不得有松散、翘曲等缺陷，石棉垫外表应平整光滑，不得有气泡、分层、折皱等缺陷，八角垫、椭圆型垫不允许有划痕。

（ 4〕螺栓、螺母的螺纹应完整、无划痕、毛刺等缺陷，并应配合良好，无松动或 xx 现象，应有材质标记。

（ 5〕质量证明文件应符合相应标准要求，技术指标应符合设计文件要求。

4.2 设备检验

a．装箱清单，设备和设计技术文件应 xx，并附有厂合格证、质

量证明书及安装说明等技术文件；设备、材料的数量、型号和规格

应符合设计规定；机电设备应无缺损件，外表应无损坏、变形和锈

蚀等情况；

b. 阀门安装前应进行外观质量检查，阀体应完好，开启机构应灵活，阀杆应无歪斜、变形、 xx 现象，标牌应 xx。

c. 进行壳体压力试验和 xx 试验，对具有上 xx 结构的阀门进行

上 xx 试验。阀门的壳体试验压力应为阀门在 20℃时最大允许工作压力的 1.5 倍， xx 试验压力为阀门在 20℃时最大允许工作压力的阀门安装施工规划方案

阀门安装施工方案

1.1 倍. 阀门在试验压力下的持续时间不得小于 5min。试验合格的阀

门，及时派尽内部积水，并吹干。阀门试验合格前方可使用。

d. 阀门试验合格后，填写“阀门试验记录〞。五、施工准备

1、施工技术准备

工程施工技术部首先应根据设计院提供的 xx 纸编制施工技术方

案，并应经过图纸自审、会审，一旦现场具备施工条件，立即进入

实干状态，并根据施工进度编制具体的单项工程施工方案、按照设计院的建筑总平面图及 xx，工程施工技术部开工前应作好施工现场控制网的测量；技术部应做好所有管理人员及操作工人 xx 前的技术培训工作。

2、

施工材料准备

配合采购做好物资供给工作，及时制定各种材料、设备方案，

并按照材料设备方案的规格和质量要求进行采购订货；根据施工进

度方案的要求确定材料和设备供货时间；组织材料、设备验收的人

力、物力；准备材料堆放场地和库房；准备下垫、上盖的各种物资

器材；落实工程采用的新结构、新材料、新技术试制和实验工作。阀门安装施工规划方案

阀门安装施工方案

3、施工机械准备

工程设备部按照施工机械方案调动各种大型施工机械，并安排

机械按规定时间进场；所有施工机械在开工之前应调试完毕，具备

使用条件；施工机械的 xx 零、备件购置 xx，并配合施工技术部做

好现场四通一平工作。

4、劳动力准备

本工程施工工程经理部已经建立，人员配备已经完成；质量保

证体系已经建立，人员已经配备完毕；人力发动方案已编制完毕；

施工队伍已经落实完毕；进场人力按照人力发动方案进行发动和培

训的各项工作已完成。

5、施工现场准备

本工程施工总平面设计已经完成；现场一旦具备施工条件即进

行 xx 建设，施工用水、电、气方案已经完成〔施工用电需提供二级电配箱〕；施工机械、设备按照施工总平面布置在现场条件具备时就位；材料堆放场地的围护结构按照施工总平面布置进行安装；临时库房准备施工现场并按照施工总平面图布置排放整齐。施工水源、

电源在现场具备施工条件时即进行敷设。阀门安装施工规划方案

阀门安装施工方案

六、工程施工技术方案

6.1 现场管道预制

管子的切割下料及坡口加工

根据设计图纸及现场测量资料，进行划线，对管道进行切割。保

证切面的标高要求，切面与管径中心线的垂直度，切面之间的尺寸。

管道切割后，要用磨光机对切口进行二次加工，使其满足焊接要求。

切割质量应符合以下规定：

a. 碳素钢采用氧炔焰进行切割和坡口加工。

b. 当采用氧炔焰热加工方法进行切割和坡口加工后，必须除去坡口外表的氧化皮、熔渣及影响焊接接头质量的外表层，并将凹凸不平处打磨平整。

c. 管子加工后，其加工端外表应平整，尺寸应正确，并应无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等现象。

d. 管子切口端面倾斜偏差不应大于管子外径的1%，且不得大于 3mm。

e. 管子端面的坡口加工应按相应管道焊接要求的坡口形式进行加工。

一般对接接头的坡口形式及尺寸见表 6.1.1 。阀门安装施工规划方案

阀门安装施工方案

管道焊前准备及接头组对

a. xx 与管子的装配连接：

xx 与管子的装配质量不但影响管道连接处的强度和严密度，而且还影响整条管线的倾心度。因而，在向管子上装配 xx，必须符合以下根本要求。

（ 1〕xx 中心应与管子的中心同在一条直线上。

（ 2〕xx 密封面应与管子中心垂直。

（ 3〕管子上 xx 盘螺孔的位置应与 xx 的设备或管件上 xx 螺孔位置对应一致，同一根管子两端的 xx 盘的螺孔位置应对应一致。

（ 4〕xx 与管体的焊接采用内外双面焊接

b. 管子与管子的连接：⑴管子与管子的中心应同在一条直线上。⑵找平找正，点焊定位。

c. 管道焊接前准备阀门安装施工规划方案

阀门安装施工方案

（ 1〕焊接材料牌号、规格要符合设计要求焊接材料质量要符合现行家标准规定

（ 2〕焊条、焊丝等焊接材料使用前要按照厂说明书焊接工艺要求规定进行烘干使用程保持枯燥焊条药皮脱落裂纹否那么使用

（ 3〕焊接工作始前要先做焊接工艺评定工艺评定符合设计要求标准规定焊接工作式进行

（ 4〕施焊焊工必须具符合施焊位置施焊材质范围效合格证施焊

（ 5〕焊口焊接前药其内外外表 20mm范围内进行清理油、水、漆、锈等杂物

（ 6〕雨、雪刮风条件施焊焊接部位药采取相应保护措施防止雨、雪、风焊接质量造影响

管道的焊接

a. 焊接引弧应在坡口内进行，严禁在管子〔件〕外表引燃电弧、试验电流或焊接临时支撑物。

b. 在焊接中应确保起弧及收弧的质量，收弧应将弧坑填满，多

层焊的层间接头应相互错开。

阀门井施工方案

-来源网络，仅供个人学习参考一、工程概括：

本工程为S232高压管（武进大道至南环线）阀门井的砌筑。位于高压管的两端碰通点。

二、施工依据：

严格按照施工图纸要求进行施工。后附施工示意图。

三、材料准备

钢筋、焊条、砼支墩、防锈漆、水泥、细石块、12实心砖、焊枪、瓦刀、手扶式搅拌机等。

四、施工步骤及要求:

1.先对碰通坑进行抽排水处理，再进行人工开挖修葺，余土运送至施工区域外。确保坑底没5有积水，无扰动土等，若开挖超深，应进行地基处理。

2.为满足市政要求尽量缩短施工周期，决定采用砖砌体。

a.在楼面上定出标高，用M7.50水泥砂浆或10细石砼找平，使各段砖墙底部标高符合设计要求。根据设定的轴线及图纸上标注的墙身尺寸，在基础顶而上用墨线弹出墙身轴线和墙体宽度线，并分出门油口位置线。砖砌体的转角和交接处，同时砌筑或设置成斜槎。砖砌体砌到规定标高后，如需等待下道工序施工，则洒水养护，且用潮湿的草袋遮盖。砖砌体在砌筑完之后，至少养护5天，养护期内避免雨淋或曝晒。砌筑过程中使用三皮一吊，五皮一靠的方法，把砌筑误差消灭在操作过程中。砌砌体至少养护5天，养护期内避免雨淋或曝晒。砌筑过程中使用三皮一吊，五皮一靠的方法，把砌筑误差消灰在操作过程中。砌体墙面的灰浆，在砌筑时，边砌筑边刮除，以免影响而层粉刷。当该层砖砌体砌完后，立即进行墙面的清理。砌筑过程中，注意拉结筋的正确预留。在DN300阀门下安装砼支墩，砼支墩由厂家预制。

-来源网络，仅供个人学习参考 b.内外墙抹灰，先用拉线检查墙面平整垂直度，人致决定抹灰厚度（最薄处不小于7毫米）再在墙的上角各做一个标准灰饼，大小5厘米见方，厚度以墙面平整垂直决定，然后根据两个灰饼用拉线或线锤挂垂直线做墙面下角两个标准灰饼，厚度以垂直为准。待灰饼稍干后，在上下灰饼之间抹上宽约5厘米的砂浆冲筋，用木板刮平，厚度与灰饼一致，待稍干后可进行底层抹灰。

3.外粉水泥砂浆强度达到50%以后进行回填土，沿四周均匀填充粉质粘土，并封层夯实，每层虚铺厚度不大于300mm。

阀门施工工程方案范本(3篇)

第1篇

一、工程概况

本工程为XX项目阀门施工，主要内容包括阀门安装、调试及验收。工程地点位于XX，工程规模为XX平方米，预计工期为XX天。

二、施工准备

1. 人员准备：成立阀门施工小组，成员包括施工负责人、技术员、施工员、质量员等，明确各成员职责。

2. 材料准备：根据设计要求，准备相应型号、规格的阀门、法兰、螺栓、垫片等材料。

3. 工具准备：准备扳手、螺丝刀、电焊机、切割机、水平尺、压力表等施工工具。

4. 施工方案编制：根据设计图纸、规范要求及现场实际情况，编制阀门施工方案。

三、施工工艺

1. 阀门安装

（1）安装前，检查阀门及附件的完整性、密封性，确保无损坏。

（2）根据设计要求，确定阀门安装位置，进行测量放线。

（3）使用扳手将阀门与管道连接，确保连接牢固。

（4）安装法兰、螺栓，确保螺栓紧固度一致。

（5）检查阀门安装位置是否符合设计要求，进行调整。

2. 阀门调试

（1）开启阀门，检查阀门开启、关闭是否灵活，有无卡涩现象。

（2）进行阀门密封试验，确保阀门密封性能良好。

（3）记录阀门调试数据，为后续验收提供依据。

3. 阀门验收

（1）检查阀门安装质量，确保符合设计要求。（2）进行阀门密封试验，确保阀门密封性能良好。

（3）记录验收数据，形成验收报告。

四、质量控制

1. 严格按照设计要求、规范进行施工，确保施工质量。

2. 加强对施工过程的监督检查，及时发现并解决问题。

3. 施工完成后，进行自检、互检、专检，确保工程质量。

4. 验收合格后，方可投入使用。

五、安全措施

1. 施工过程中，严格遵守安全操作规程，确保施工安全。

2. 加强对施工人员的安全教育，提高安全意识。

3. 设置安全警示标志，确保施工现场安全。

4. 配备必要的安全防护设施，如安全帽、安全带等。

六、进度安排

1. 施工准备：XX天

2. 阀门安装：XX天

3. 阀门调试：XX天

4. 阀门验收：XX天

阀门安装施工方法

所有阀门均应有产品合格证，外观检查应无明显缺陷，型号规格应与设计图纸核对无误后方可安装。

阀门安装前，应作强度和严密性试验。试验应在每(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。阀门的强度和严密性试验应符合以下规定：阀门的强度试验压力为公称压力的倍，持续时间不小于5min；严密性试验压力为公称压力的倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。试验合格的阀门应及时排尽内部的积水，密封涂防锈油，阀门的传动装置和操作机构应灵活可靠。只有合格的阀门方能安装使用。

阀门安装时，应注意介质流向，阀门安装高度应方便操作和检修，立管阀门一般距地面米为宜，当阀门中心距地面超过米时，一般应集中不止。水平管上安装阀门的阀杆应上或水平安装。主管安装阀门的阀杆朝向和高度应便于巡视、操作和维护。成排阀门安装，阀杆应成一直线，允许偏差±3mm。管道上的阀门手轮净间距不应小于100mm。

螺纹阀门连接时，要求管道螺纹为锥形螺纹，且螺纹有效长度稍短，螺纹填料应符合介质性能要求，阀门安装时，应用扳手卡住六角体旋转，不可用管子钳。螺纹阀门出口后应安装接头。

法兰阀门连接时，相配的法兰类别、规格应与阀门相符合，螺栓规格与法兰类别、规格相符，螺栓六角必须在相配法兰一侧，螺母在阀门法兰一侧，法兰垫片符合介质性能和压力等级要求，组对法兰的密封面必须保证平行和同心，紧固螺栓时，必须十字交叉，对称、均匀地分2～3次拧紧螺母。铸铁阀门安装时，应避免因强力连接或受力不均匀引起的损坏。

法兰或螺纹连接的阀门应在关闭状态下安装。
