建筑公司机械设备流程图

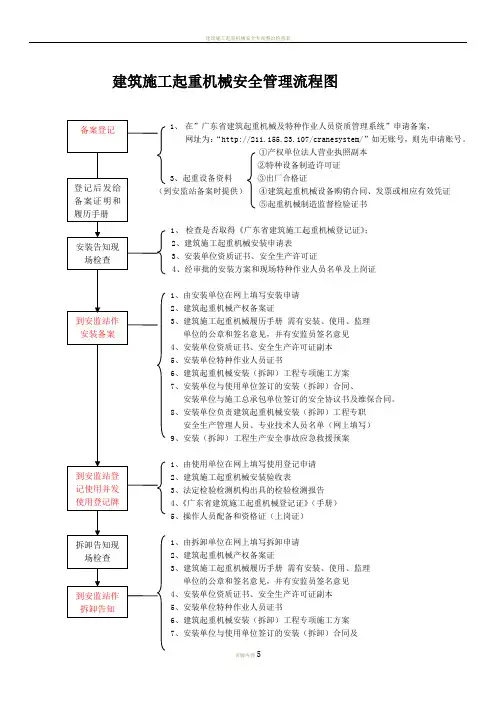

建筑施工起重机械安全管理流程图1、在”广东省建筑起重机械及特种作业人员资质管理系统”申请备案，网址为：“http://211.155.23.107/cranesystem/”如无账号，则先申请账号。

①产权单位法人营业执照副本②特种设备制造许可证3、起重设备资料③出厂合格证④建筑起重机械设备购销合同、发票或相应有效凭证⑤起重机械制造监督检验证书1、检查是否取得《广东省建筑施工起重机械登记证》；2、建筑施工起重机械安装申请表、安装单位资质证书、安全生产许可证4、经审批的安装方案和现场特种作业人员名单及上岗证1、由安装单位在网上填写安装申请2、建筑起重机械产权备案证3、建筑施工起重机械履历手册需有安装、使用、监理单位的公章和签名意见，并有安监员签名意见4、安装单位资质证书、安全生产许可证副本5、安装单位特种作业人员证书6、建筑起重机械安装（拆卸）工程专项施工方案7、安装单位与使用单位签订的安装（拆卸）合同、安装单位与施工总承包单位签订的安全协议书及维保合同。

8、安装单位负责建筑起重机械安装（拆卸）工程专职安全生产管理人员、专业技术人员名单（网上填写）9、安装（拆卸）工程生产安全事故应急救援预案1、由使用单位在网上填写使用登记申请2、建筑施工起重机械安装验收表3、法定检验检测机构出具的检验检测报告4、《广东省建筑施工起重机械登记证》（手册）5、操作人员配备和资格证（上岗证）1、由拆卸单位在网上填写拆卸申请2、建筑起重机械产权备案证3、建筑施工起重机械履历手册需有安装、使用、监理单位的公章和签名意见，并有安监员签名意见4、安装单位资质证书、安全生产许可证副本5、安装单位特种作业人员证书6、建筑起重机械安装（拆卸）工程专项施工方案7、安装单位与使用单位签订的安装（拆卸）合同及安装单位与施工总承包单位签订的安全协议书建筑施工井架物料提升机报装与检测流程图广东省建筑起重机械备案登记办法产权单位在申请备案前，应先到“广东省建筑起重机械及特种作业人员资质管理系统”申请帐号，然后向备案机关提供营业执照副本以激活帐号。

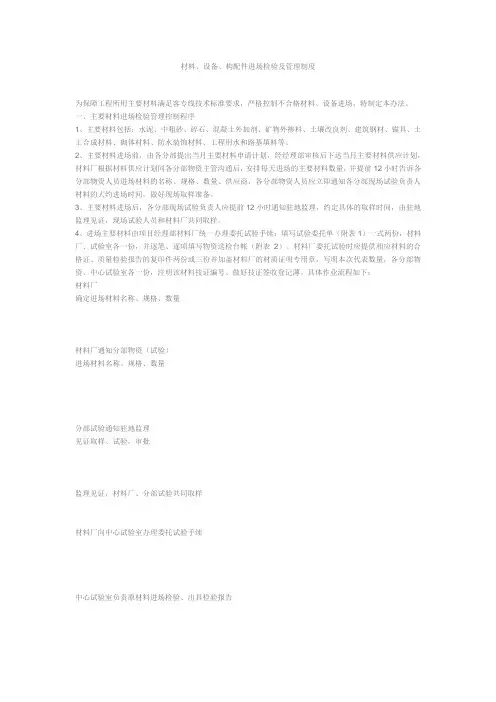

材料、设备、构配件进场检验及管理制度为保障工程所用主要材料满足客专线技术标准要求，严格控制不合格材料、设备进场，特制定本办法。

一、主要材料进场检验管理控制程序1、主要材料包括：水泥、中粗砂、碎石、混凝土外加剂、矿物外掺料、土壤改良剂、建筑钢材、锚具、土工合成材料、砌体材料、防水装饰材料、工程用水和路基填料等。

2、主要材料进场前，由各分部提出当月主要材料申请计划，经经理部审核后下达当月主要材料供应计划，材料厂根据材料供应计划同各分部物资主管沟通后，安排每天进场的主要材料数量，并提前12小时告诉各分部物资人员进场材料的名称、规格、数量、供应商，各分部物资人员应立即通知各分部现场试验负责人材料的大约进场时间，做好现场取样准备。

3、主要材料进场后，各分部现场试验负责人应提前12小时通知驻地监理，约定具体的取样时间，由驻地监理见证，现场试验人员和材料厂共同取样。

4、进场主要材料由项目经理部材料厂统一办理委托试验手续：填写试验委托单（附表1）一式两份，材料厂、试验室各一份，并逐笔、逐项填写物资送检台帐（附表2）。

材料厂委托试验时应提供相应材料的合格证、质量检验报告的复印件两份或三份并加盖材料厂的材质证明专用章，写明本次代表数量，各分部物资、中心试验室各一份，注明该材料技证编号、做好技证签收登记薄。

具体作业流程如下：材料厂确定进场材料名称、规格、数量材料厂通知分部物资（试验）进场材料名称、规格、数量分部试验通知驻地监理见证取样、试验，审批监理见证，材料厂、分部试验共同取样材料厂向中心试验室办理委托试验手续中心试验室负责原材料进场检验、出具检验报告分部填写材料报验单监理审批后投入使用5、中心试验室在受理材料厂的委托试验后须在规范要求的试验时间再加1个工作日之内出具正式的试验报告。

1）如检测结果不符合客专线技术标准要求，中心试验室应根据相关规范要求重新进行复检或委外检测，第二次检测结果仍不合格时，中心试验室须及时上报项目经理部，项目经理部通知材料厂及时到现场处理或直接将该不合格材料清理出场。

机电安装施工步序与流程图1.工程测量基本程序：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。

2.3.机械设备安装的一般程序为：施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆→零部件清洗与装配→润滑与设备加油→设备试运转→工程验收。

4.电气装置安装的施工程序：（一）电气装置安装的施工一般程序电气装置安装的施工一般程序：埋管与埋件→设备安装→电线与电缆敷设→回路接通→通电检查试验及调试→试运行→交付使用。

（二）常用电气装置安装的施工程序1.旋转电机的施工程序2.电站发电机的施工程序：定子就位→检查及电气试验→穿转子→调整空气间隙→附属设备及管路安装→氢冷发电机的整体气密性试验等。

在定子就位后和穿转子前，要对发电机全面进行检查，分别测定定子和转子绕组的绝缘。

2.变压器的施工程序油浸电力变压器的一般安装工序：开箱检查→本体密封检验→绝缘判定→设备就位→器身检查→附件安装→滤油→注油→整体密封试验。

3.母线安装的施工程序封闭母线的安装程序：核对设备位置及支架位置尺寸、封闭母线开箱检查及核对尺寸→封闭母线吊装→封闭母线找正固定→导体焊接→外壳焊接→电气试验→封闭母线与设备连接。

35kV以下架空电力线路施工要求架空电力线路安装程序：挖电杆和拉线坑→基础埋设→电杆组合→横担安装→绝缘子安装→立杆→拉线安装→导线架设。

施工程序流程图：部分工序施工程序：1.变压器安装：2.成套配电盘及开关柜安装：3.电动机检查接线：电压1KV下、容量100KW以下电动机的检查：4.配管及管内穿线：5.电缆敷设：6.照明工程：成套配电柜（开关柜）的安装顺序：开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收。

变压器的施工程序：开箱检查→变压器二次搬运→变压器安装→附件安装→变压器检查及交接试验→送电前检查→送电运行验收。

机械企业⽣产主流程图与流程说明⽣产主流程图及要点说明⽣产主流程⼯作要点说明（⽣产组织和产成品输出）⼀、合同转化及传递1.销售系统根据合同进⾏产品设计，包括设计、选材、结构确定与分析、技术规范、⼯作原理、技术经济指标分析（产品设计⽬标成品）等，不仅要考虑设计上的先进性和必要性，同时还要考虑⼯艺上的可能性和经济性；2.由制造事业部会同设计部门根据项⽬产能分析及产品性质选择⽣产单位；3.⽣产单位确定后，编制《⽣产联系单》，传递⾄⽣产运营部。

在编制《⽣产联系单》时需注意：要有合同编号、图件号、材质、数量、价格、交货期、运输⽅式等内容，需产品设计的合同，按设计完的产品图纸、明细表组织⽣产，其它⽼产品的合同必须写清以上内容以便于⽣产组织；4.⽣产运营部进⾏合同签收，⾃此⽣产流程开始。

⼆、编制⽉份⽣产计划1.⽣产运营部根据《⽣产联系单》，按产品合同交货期，技术准备⼯作进度、产品透料计划、设备维修计划、计划和实际供料、前期计划执⾏情况，在本期计划出产的商品数，长线产品需在本期⾛的在制情况，编制出《⽉份⽣产计划》，以此确定产品出⼚顺序；2.⽣产运营部配合制造事业部做好⽤户有要求的《产品出产计划安排》，经领导审核后报制造事业部；3.将《⽉份⽣产计划》传递给技术管理部、采购部、三个⽣产⼯部，并反馈⾄制造事业部供品质管理部门跟进检查。

4.各⽣产⼯部做出周产品零部件加⼯作业班计划，做到周计划、⽇安排、勤调整。

三、产品投料计划1.⽣产运营部根据《⽣产联系单》编制《投料计划单》；2.在下达投料计划时，应在计划中对组焊件分别标注所属参与组焊的专⽤零件、⽆图件等，以便先于组织⽣产；3.投料计划按钢、铁、铜、锻、铆分别进⾏单独分类下达，并汇总出各类⽑坯重量，以达到某⼀种产品各类⽑坯件的所占⽐例；4.根据⽣产资⾦的投⼊情况，有针对性的按⽐例投⼊；5.对于成线产品可按设计⼊库的时间，相似新产品同时投料⽣产，即节省原材料费⽤，⼜可提⾼劳动效率，便于⽣产组织的进⾏；6.对于产品设计中、⼯艺有要求的部件、零件，需⼚外协作加⼯的（⼯艺性外协）在下投料计划时同时下达，采购部预以实施。

销售合同/订单
填写下发合同/订单计划客户沟通
产品发货
售后处理
结算货款
结束接收销售/订单计划
产品设计/绘图
图纸转化
图纸下发
图纸变更
发货单、装箱单
接收销售/订单计划
接收图纸
制定工艺
制定生产计划
采购计划
材料消耗定额
外协计划
材料齐备
执行生产计划
零部件报检
设备运营维护
涂装包装待发
报产完成
接收销售/订单计划
接受采购计划
接受材料定额
接收图纸
查询库房库存
考察供应商
采购原材料
采购外购件
考察外协厂商
外协加工
接收销售/订单计划
接收生产计划
制定检验计划
考察供应商
原材料检验
工序间检验
外协件检验
发货前检验
企业目标
人员需求
人员管理
后勤管理
工资管理
绩效考核
付款申请
工资核算
财务统计
财务数据结算。

竹马筑龙建筑施工官方微博>>>劳动力投入、组织相关知识1、施工劳动力投入的原则及管理要求施工劳动力的投入按工程施工进度的需要，编制劳动力计划表，做好思想动员和采取经济措施使得春节休假期间保证足够劳动力，以确保工程施工进度……查看详细2、施工劳动力组织的要求施工组织主要分为人员组织、机械设备组织、材料组织、运输组织、协调组织等五部分，这些组织内容安排是否合理将直接影响整个施工的生产过程能否顺利完成……查看详细3、劳动力组织的准备要求集结施工力量，组织劳动力进场:按照开工日期和劳动力需要量计划，组织工人进场，安排好职工生活，并进行安全、防火和文明施工等教育……查看详细4、施工劳动力组织投入的类别主要包括机械维修、机械操作、架子工、现场电工、电焊工、气焊工等工种，这类工种均经公司劳务培训中心培训、考核合格后，持有相应上岗证……查看详细欢迎参与专题评价7○ 很好会继续关注○ 一般也有些收获○ 很烂想痛扁编辑劳动用工管理资料1、劳务用工管理办法（VIP特供）采用合理的劳务用工组织模式，有利于施工企业强化对作业层的管理和控制，确保施工现场的质量、安全保证体系有效运行；减少劳务用工纠纷，有利于提高外部劳务人员的技术素质……详细2、项目经理部劳动工资分配管理办法（VIP特供）1．基本年薪：实行“月预支、年度预分配”的办法。

2．效益年薪：实行“半年考核预支、年度预分配”的分配办法。

……详细3、中建建筑工程企业员工劳动关系管理规定劳动关系的管理通过《劳动合同书》的履行实施，全局用工统一实行劳动合同制度，并通过《劳动合同书》确定用工双方的关系，对于以不同形式服务于企业的人员……详细4、重庆某特级总承包施工企业人力资源管理办法根据公司编制的人力资源总体规划行使本企业人员的定编定员、招聘、引进、录用，协助完善员工劳动合同、薪酬管理、考核奖惩、职务任（派）免、人员迁调、医疗保险等管理职能……详细超高层建筑劳动力计划表、主要施工机械设备表范本多层及高层建筑劳动力计划表、主要施工机械设备表范本钢结构建筑劳动力计划表、主要施工机械设备表范本装饰装修施工劳动力计划表、主要施工机械设备表范本施工机械设备相关知识1、工程机械设备管理总则 机械设备管理的主要任务是：对设备进行综合管理，保持设备完好，不断改善和提高企业技术装备水平，充分发挥机械设备的效能，以取得良好的投资效益……查看详细2、建筑公司各级机械设备管理部门的职责 全面组织本局机械系统的管理工作，制定全局机械设备管理工作的目标、指标，对本局所属单位的机械设备管理部门提出机械设备经济技术指标要求……查看详细3、工程机械设备的租赁管理办法设备进场后，项目经理部根据机械施工的有关规定创造好租用设备的使用条件。

化工工艺图（工艺安装和指导生产的重要技术文件）工艺流程图（方案流程图和施工流程图）、设备布置图和管路布置图一、方案流程图1方案流程图（流程示意图或流程简图）初步设计阶段示意性的展开图，并加有必要的标注与说明①设备的画法：用细实线画出设备的大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。

②各设备之间的高低位置及设备上重要接管口的位置，应大致符合情况。

③在方案流程图中，同样的设备可只画一套；备用设备可以省略不画。

2工艺流程图的画法①用粗实线画出主要物料的工艺流程线，用箭头标明物料流向，并在流程线的起始和终了位置注明物料的名称、来源或去向。

②如遇流程线之间、或流程线与设备之间发生交错或重叠，而实际并不相连时，应将其中一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。

③在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。

3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。

或可将设备依次编号，并在图纸空白处按编号顺序集中列出设备名称。

但对于流程简单、设备较少的方案流程图也可以不编号，而将名称直接注写在设备的图形上。

（为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料，还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上，这种图与施工流程图比较接近。

方案流程图的图幅一般不做规定。

图框和标题栏亦可省略。

）二、施工流程图1、（工艺管道及仪表流程图或带控制点管道安装流程图）。

这种流程图应画出所有的生产设备和全部管道。

它是设备布置图和管道布置图的设计依据，并为施工安装、生产操作提供参考。

施工流程图的表达一般应包括以下几项内容：①带设备位号、名称和接管口的各种设备示意图。

②带管道号、规格和阀门等管件以及仪表控制点（测温、测压、测流量、分析点等）的各种管道流程线。

③对阀门等管件和仪表控制点图例符号的说明。
