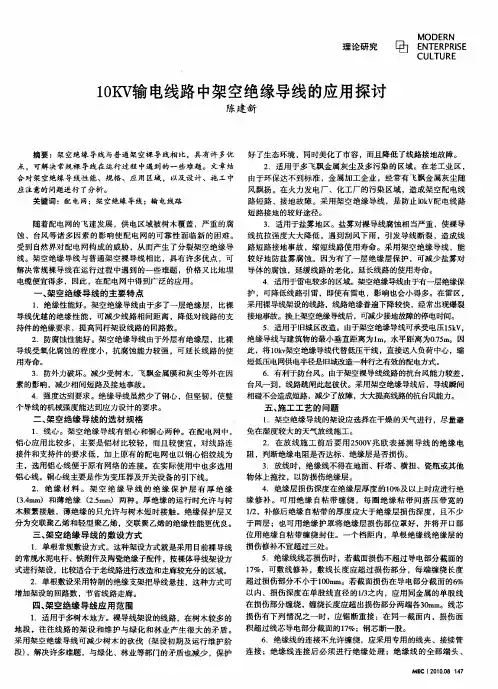

10KV架空绝缘线路知识
摘要：该文叙述架空绝缘导线在lOkV配电线路中的应用，对架空绝缘导线性能、应用区域，以及设计、施工中应注意的问题进行分析，并对线路投资进行分析比较。
关键词：配电架空绝缘导线配电线路
随着配电网的飞速发展，供电区域被树木覆盖，严重的腐蚀、台风等诸多因素的影。
向，使配电网的可靠性面临新的困难。
受到自然界对配电网构成的这种或那种威胁，从而产生了分裂架空绝缘导线。
架空绝缘导线与普通架空裸导线相比，具有许多优点，可解决常规裸导线在运行过程中遇到的一些难题，价格又比地埋电缆便宜得多，因此，在配电网中得到广泛的应用。
1 架空绝缘导线的主要特点
(1)绝缘性能好。
架空绝缘导线由于多了一层绝缘层，比裸导线优越的绝缘性能，可减少线路相间距离，降低对线路的支持件的绝缘要求，提高同杆架设线路的回路数。
(2)防腐蚀性能好。
架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小，抗腐蚀能力较强，可延长线路的使用寿命。
(3)防外力破坏。
减少受树木，飞飘金属膜和灰尘等外在因素的影响，减少相间短路及接地事故。
(4)强度达到要求。
绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度能达到应力设计的要求。
2 架空绝缘导线的规格
(1)线心。
架空绝缘导线有铝心和铜心两种。
在配电网中，铝心应用比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接。
在实际使用中也多选用铝心线。
铜心线主要是作为变压器及开关设备的引下线。
(2)绝缘材料。
架空绝缘导线的绝缘保护层有厚绝缘(3．4mm)和薄绝缘(2．5mm)两种。
厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。
绝缘保护层又分为交联聚乙烯和轻型聚乙烯，交联聚乙烯的绝缘性能更优良。
3 架空绝缘导线的敷设方式
(1)单根常规敷设方式。
这种架设方式就是采用目前裸导线的常规水泥电杆、铁附件及陶瓷绝缘子配件，按裸体导线架设方式进行架设，比较适合于老线路进行改造和走廊较充分的区域。
(2)单根敷设采用特制的绝缘支架把导线悬挂，这种方式可增加架设的回路数，节省线路走廊，降低线路单位造价。
4 架空绝缘导线应用区域
(1)适用于多树木地方。
裸导线架设的线路，在树木较多的地段，往往线路的架设和维护与绿化和林业产生很大的矛盾。
采用架空绝缘导线可减少树木的砍伐(架设初期及运行维护阶段)，解决于许多难题，与绿化、林业等部门的矛盾也减少，保护好了生态环境，同时美化了市容，而且降低了线路接地故障。
(2)适用于多飞飘金属灰尘及多污染的区域。
在老工业区，由于环保达不到标准，金属加工企业，经常有飞飘金属灰尘随风飘扬。
在火力发电厂、化工厂的污染区域，造成架空配电线路短路、接地故障。
采用架空绝缘导线，是防止lOkV配电线路短路接地的较好途径。
(3)适用于盐雾地区。
盐雾对裸导线腐蚀相当严重，使裸导线抗拉强度大大降低，遇到刮风下雨，引发导线断裂，造成线路短路接地事故，缩短线路使用寿命。
采用架空绝缘导线，能较好地防盐雾腐蚀。
因为有了一层绝缘层保护，可减少盐雾对导体的腐蚀，延缓线路的老化，延长线路的使用寿命。
(4)适用于雷电较多的区域。
架空绝缘导线由于有一层绝缘保护，可降低线路引雷，即使有雷电，影响也会小得多。
在雷区；采用裸导线架设的线路，线路绝缘普遍下降较快，经常出现爆裂接地事故。
换上架空绝缘导线后，可减少接地故障的停电时间。
(5)适用于旧城区改造。
由于架空绝缘导线可承受电压15kV，绝缘导线与建筑物的最小垂直距离为1m：，水平距离为0．75m。
因此，将10kY架空绝缘导线代替低压干线，直接送入负荷中心，缩短低压电网供电半径是旧城改造一种行之有效的配电方式。
(6)有利于防台风。
由于架空裸导线线路的抗台风能力较差，台风一到，线路跳闸此起彼伏。
采用架空绝缘导线后，导线瞬间相碰不会造成短路，减少了故障，大大提高线路
的抗台风能力。
5 架空绝缘导线的设计及施工
(1)绝缘导线。
常用的架空绝缘导线的最大允许载流量如表2所示。
从表中可以看出，绝缘导线与裸导线在同一个规格内，绝缘导线的载流量比裸导线载流量要小。
因为绝缘导线加上绝缘层以后，导线的散热较差，其载流能力差不多比裸导线低一个档次。
因此，设计选型时，绝缘导线要选大一档。
同时，耐张线夹直接夹在导线绝缘子上，为防止导线拉力过大，使绝缘层产生裂纹或退皮，一般绝缘导线的最大使用应力均取用41N／mm2左右。
(2)导线排列及档距。
架空绝缘线路的导线排
列与裸体导线线路基本相同，可分为：三角、垂直、水平以及多回路同杆架设。
架空绝缘线路的档距应控制在50m为宜。
(3)绝缘导线的相间距离。
由于架空绝缘导线有良好的绝缘性能，因此相间距离比裸导线线路要小，但垂直、三角排列的相间距离不小于0．3m；水平排列的相间距离不小于0．4m。
同杆架设的两回路线路垂直距离及水平距离不小于0．5m。
跨接搭头、引下线与邻相的过引线及低压线路的净空距离，以及架空绝缘导线与电杆拉线或构架的净空距离不小于0．2m。
(4)绝缘导线的连接。
•绝缘线的连接不允许缠绕，绝缘导线尽可能不要在档距内连接，可在耐张杆跳线时连接。
如果确实要在档距内连接，在一个档距内，每根导线不能超过一个承接头。
接头距导线的固定点，不应小于0．5m。
不同金属、不同规格、不同绞向的绝缘线严禁在档距内做承力连接。
绝缘导线的连接点应使用绝缘罩或自粘绝缘胶带进行包扎。
(5)绝缘导线的弧垂。
导线架设后考虑到塑性伸长率对弧垂的影响，应采用减少弧垂法补偿，弧垂减少的百分数为：铝或铝合金心绝缘线20％，铜心绝缘线7％-8％。
紧线时，绝缘线不宜过牵引，线紧好后，同档内各相导线的弛度应力应求一致。
(6)绝缘导线的固定。
绝缘导线与绝缘子的固定采用绝缘扎线。
针式或棒式绝缘子的梆扎，直线杆采用顶槽绑扎法，直接角度杆采用边槽梆扎法，绑扎在线路外角侧槽上。
螺式绝缘子绑扎于边槽内，绝缘线与绝缘子接触部分应用绝缘自粘带缠绕。
(7)绝缘导线施工架设。
绝缘导线的施工架设与架空裸导线不同，它不允许导线在施工过程中对绝缘层的损伤，•在施工中要注意对绝缘层的保护，尽量避免导线绝缘层和地面及杆塔附件的接触摩擦。
(8)绝缘导线跨越线及引落线的搭接。
绝缘导线的跨接线及引落线的连接与裸导线连接有所不同，因为绝缘导线需要专用的剥线钳，才能将绝缘层剥开，工艺比较复杂，要求比较严格。
跨接线连接可采用并沟线夹或接续管进行连接。
引落线可采用并沟线夹或T 型线夹进行连接。
同时要将接口处用绝缘罩或绝缘自粘胶胶带进行包扎。
(9)普通金具与绝缘导线的配合。
架空绝缘导线有专用的线路金具配件，可使线路全线绝缘。
从线路造价考虑，也可用普通的配件相结合，以降低线路造价。
由于绝缘导线多了一层绝缘层，线径比裸导线大，当采用普通金具时，导线固定金具和连接金具要放大型号。
耐张线夹要连导线的保护层一起夹紧，防止架空绝缘导线退皮，影响其机械性能和绝缘性能。
6 架空绝缘导线的造价
架空绝缘导线具有地埋电力电缆的一些优点，但造价比地埋电力电缆造价低得多，大约只有地埋电力电缆的1／2。
而与架空裸导线相比，造价高出40％左右。
以广东省安装工程综合定额《电气设备安装工程》单位进行测算，考虑到载流量的因素，以lkm为单位，采用150mm2的地埋电力电缆，150mm2架空绝缘导线和120mm2的裸导线的投资约为35万元、18万元和12万元。
7 结束语
采用绝缘导线代替裸导线，是实现配电线路绝缘化的技术进步措施，能更好地提高供电的可靠性.稳定性.和安全性..节约线路维护管理费用，有利于施工单位的成本控制。
架空绝缘导线与架空裸导线的具有较好的优良性能，且造价又不太高，在施工中，因地制宜，在一些区域选用架空绝缘导线还是很有益处的。
