直流大功率电源供应器IT6500系列用户手册IT6512/IT6513/IT6512A/IT6513A/IT6522A/IT6502D/IT6512D声明© Itech Electronics, Co., Ltd. 2014根据国际版权法，未经Itech Electronics, I Co., Ltd. 事先允许和书面同意，不得以任何形式（包括电子存储和检索或翻译为其他国家或地区语言）复制本手册中的任何内容。
手册部件号IT6500-402006版本第1版，2014 年11月26日发布Itech Electronics, Co., Ltd.商标声明Pentium是Intel Corporation在美国的注册商标。
Microsoft、Visual Studio、Windows 和MS Windows是Microsoft Corporation 在美国和/或其他国家/地区的商标。
担保本文档中包含的材料“按现状”提供，在将来版本中如有更改，恕不另行通知。
此外，在适用法律允许的最大范围内，ITECH 不承诺与本手册及其包含的任何信息相关的任何明示或暗含的保证，包括但不限于对适销和适用于某种特定用途的暗含保证。
ITECH对提供、使用或应用本文档及其包含的任何信息所引起的错误或偶发或间接损失概不负责。
如ITECH与用户之间存在其他书面协议含有与本文档材料中所包含条款冲突的保证条款，以其他书面协议中的条款为准。
技术许可本文档中描述的硬件和／或软件仅在得到许可的情况下提供并且只能根据许可进行使用或复制。
限制性权限声明美国政府限制性权限。
授权美国政府使用的软件和技术数据权限仅包括那些定制提供给最终用户的权限。
ITECH 在软件和技术数据中提供本定制商业许可时遵循FAR 12.211（技术数据）和12.212（计算机软件）以及用于国防的DFARS252.227-7015（技术数据－商业制品）和DFARS 227.7202-3（商业计算机软件或计算机软件文档中的权限）。
微机励磁控制器操作使用说明书1、控制器面板布置：控制器面板布置如图所示分成由上到下由六部分组成：第一部分是面板最上方的液晶显示器，有关液晶显示器的详细操作说明见以下第4、5章节。
第二部分是信号显示区域，主要由（1）电源指示信号：“+5V”、“+12V ”、“－12V ”、“24V ”等，用于指示各组直流电源的状况。
（2）控制器状态指示：“自动运行”、“手动运行”、“调节器退出”、“本套正常”等，用于指示控制器实际所处于的状态。
（3）故障信号指示：“切手动”、“装置出错”、“过流限制”、“低励限制”、“V/F限制”、“PT熔丝断”、“脉冲出错”等信号，用于指示控制器的故障所在。
其中除“装置出错”外，其余信号皆具有程序自保持功能，即当故障消失后，这些信号不会自动复归，必须人为复归。
“装置出错”是用于指示控制器本身出错的故障信号。
第三部分是控制器操作按钮及指示灯：“置位”按钮、“增磁”按钮、“减磁”按钮及其信号指示，和“信号复归”按钮。
第四部分是液晶显示器键盘操作按钮：包括“∧”键、“∨”键、“<”键、“>”键、“+”键、“-”键、“退出”键、“确认”键。
其中“∧”键、“∨”键用于光标上下移动或屏显前翻后翻；“<”键、“>”键用于光标的左移或右移；“+”键、“-”键用在参数修改时数字量的增加或做试验时各种试验选项的选择等等。
第五部分控制器操作开关及指示灯：“中控”/“就地”开关、“运行”/“退出”开关、“自动”/“手动”开关、“PSS投”/“PSS退”开关及相应的指示灯。
第六部分是串行口：用于同后台机或笔记本电脑通讯，将控制器的参数、试验波形、故障记录、事件记录等数据上传至后台机或笔记本电脑，属于即插即用型，可带电插拔。
上图所示为50MW及以上发电机组励磁调节装置微机励磁控制器面板布置图。
针对25MW及以下发电机组励磁调节装置，如果机组加装PSS则对电力系统影响太小，因此控制器面板布置图没有“PSS投退”开关，其余同上图。

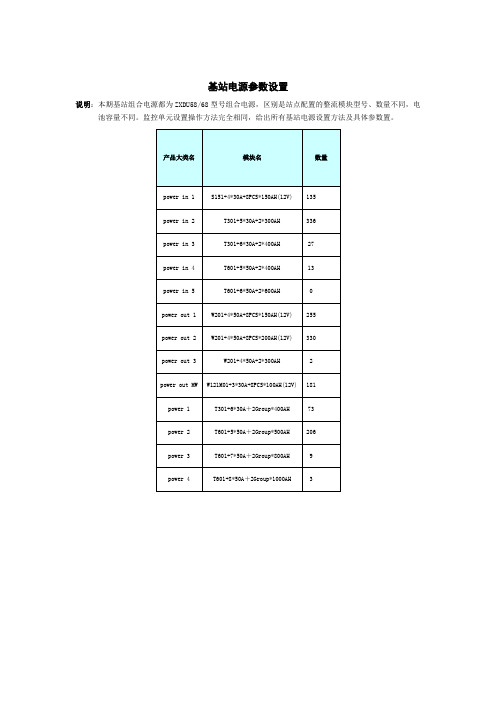

基站电源参数设置说明：本期基站组合电源都为ZXDU58/68型号组合电源，区别是站点配置的整流模块型号、数量不同，电池容量不同。
监控单元设置操作方法完全相同，给出所有基站电源设置方法及具体参数置。
1.1 键盘操作说明监控单元键盘示意图通过4个功能键和组合键，可以方便快捷的完成监控单元的菜单操作。
按键及其组合的定义见下。
按键定义表1.2 LCD菜单介绍手册中的所有界面图，都仅用于举例，图中涉及的所有数值，与用户的实际设备并无关联。
1.2.1 菜单组成说明在错误！未找到引用源。
中提到了“上/下一层菜单”、“快捷菜单”、“帮助信息”和“调测信息”，下面对菜单的结构和名称加以说明。
1．多层菜单结构监控单元采用多层菜单结构，可在相邻层间切换；2．主菜单在监控单元上电时，监控单元进行自检，首先进入第一层菜单，即主菜单，如下图所示。
主菜单是图形菜单，由主菜单可以进入二层菜单。
部分二层菜单下还有三层菜单和四层菜单；监控单元主菜单1.2.2 菜单结构菜单结构如下图所示。
1.3 设置参数在设置参数前需要了解操作方法和如何确定正确的参数值。
1.3.1 参数设置的操作方法1．操作步骤，以设置浮充电压为例1.3.2 部分参数设置说明主要参数设定：正确的参数设定，是保证监控箱正常工作的前提。
需要二次设定的参数有：蓄电池容量、一二次下电电压、均充和浮充电压、充电电流系数、温度补偿电压、蓄电池温显示度零点和电源对蓄电池是否执行均充等。
监控单元需要二次设定的主要参数1.3.3 全部参数设置说明参数设置速查表3.1.4 英文设置参数对照以上是标准设置：针对乌干达的情况，整流模块核心机房和基站电源只有三个，基站电池配置过大一组800AH，在整流模块未增加情况临时解决方案为核心机房电池限电流（Cur. Limited）,设置为0.08.基站电源设置为0.04. 注意电池容量设置为一组800AH.。
DR30A 功率驱动器使用说明产品特点：z IPM（智能功率模块）驱动，具有过流，过热，欠压，过压，过载检测等完整的保护措施。
z内置60W大功率反激式开关电源，具有强劲的电流输出能力，使系统更趋安全。
8路隔离输出，基本满足所有客户的电源要求。
z安捷伦高速光耦HCPL4504作电气隔离，隔离强度为15KV/uS。
z散热器为GB0607合金铝，厚度达7.2mm, 嵌入式风扇设计，保证安全散热z4组独立IPM供电，杜绝因自举充电带来的隐患z采用美国CDE941吸收电容有效消除因DV/DT带来的尖峰浪涌而破坏IPMz提供26芯用户接口z标准工业化设计，开放式结构，便于用户设计产品z可选配电流传感器实时显示输出电流参数（出厂值为直接短接）概述：DR30A适用于功率驱动部分，它集30A-IPM，开关电源，高速光耦，保护电路，吸收电路，外围接口，散热器于一体，采用国际标准工艺定制而成的全功能逆变驱动器。
该产品技术成熟，性能稳定，开发方便，功能完善，通用性强，是纺织机械，食品机械，注塑机，风机，变频电源，交直流伺服，无刷电机驱动器等产品设计的理想选择。
适用控制算法有：磁通矢量，电压矢量，正弦PWM，压频比，方波驱动等。
DR20A有过流，欠压，过热，过压四种保护。
采用反激式开关电源，输出独立四组+15V 供IPM自用，+24V 供继电器，+5V 供CPU 用，±15V供霍尔传感器以及运放电路使用。
技术参数：规格 参数 测试条件 单位三相平衡输出电流 9.5A/相-20℃<25℃<85℃ A三相最大输出电流 14.25A/相 -20℃<25℃<85℃1分钟 A交流输入电压 170-250V -20℃<25℃<85℃V载波频率 <20kHZ -20℃<25℃<85℃HZ散热方式 强迫风冷，嵌入式风扇设计风扇功耗 24VDC，电流110mA保护功能 过流，IPM欠压，过载，过热使用方式：1. 开箱检查：请检查各个元器件是否在运输过程中有损，有无脱离PCB或金属物质散落以免造成短路等事故。
