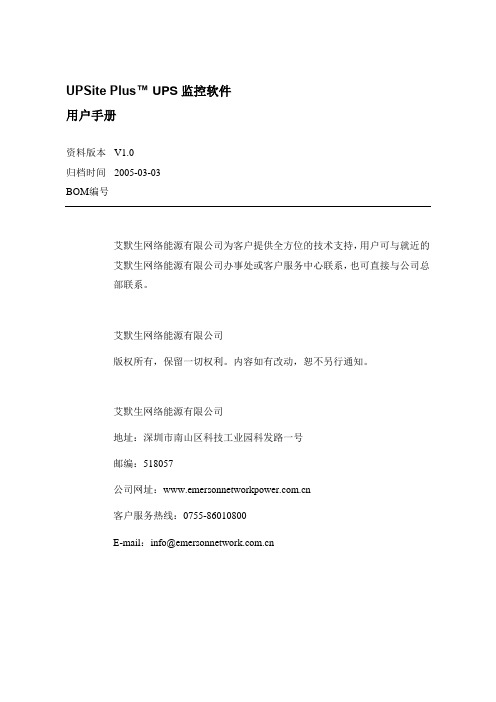

UPSITE PLUS UPS监控软件 用户手册
图4-9确认提示
点击[确定]删除，点击[取消]放弃。
注意
删除组将删除该组和该组下的所有UPS，用户需慎用此操作！
4.1.
如需修改UPS或组的名称，则应选中菜单区[监控中心]或相应的组，再点击[配置]按钮进入其相应的配置界面，如图4-8。在列表框中点击相应的UPS或组名，进入其修改界面。在对话框中输入新的UPS或组名，点击[保存]即可。
注意
UPSite Plus™监控软件支持和安全关机软件的配合，具体信息参见安全关机软件用户手册。
1．连接UPS到计算机。
有以下两种连接方式可选：
1）RS232电缆直连：这种连接方式适于近距离UPS监控。
您可以用随机附件中的RS232电缆，将UPS的RS232口和计算机的空闲RS232串口连接起来。
菜单及其功能
如图3-2所示，菜单区提供五个菜单，各菜单及其功能如下：
菜单
功能
监控中心
该菜单允许您增加、修改和删除UPS/组，设置告警通知功能，查看UPS的当前模拟量、状态量数据和当前告警，并对UPS进行遥控和遥调操作。
报表查询
该菜单允许您查看历史告警、历史运行数据和历史操作记录，并提供打印和打印预览功能。其中，历史运行数据还可以曲线方式显示各信号。
3．端口设置
如UPS与计算机之间采用RS232直连方式，应输入与UPS连接的计算机的串口号；如UPS与计算机之间采用SNMP卡连接，则应输入SNMP卡的IP地址。
注意
如果UPS型号或端口设置不正确，会出现通讯故障（可通过当前告警列表查询，参见4.2.1和4.2.2节）。如出现通讯故障，应检查UPS型号和端口设置是否正确。
设置完成后，点击[保存]，屏幕显示如图4-4。该UPS已增加到监控中心的配置界面中。
点击[确定]删除，点击[取消]放弃。
注意
删除组将删除该组和该组下的所有UPS，用户需慎用此操作！
4.1.
如需修改UPS或组的名称，则应选中菜单区[监控中心]或相应的组，再点击[配置]按钮进入其相应的配置界面，如图4-8。在列表框中点击相应的UPS或组名，进入其修改界面。在对话框中输入新的UPS或组名，点击[保存]即可。
注意
UPSite Plus™监控软件支持和安全关机软件的配合，具体信息参见安全关机软件用户手册。
1．连接UPS到计算机。
有以下两种连接方式可选：
1）RS232电缆直连：这种连接方式适于近距离UPS监控。
您可以用随机附件中的RS232电缆，将UPS的RS232口和计算机的空闲RS232串口连接起来。
菜单及其功能
如图3-2所示，菜单区提供五个菜单，各菜单及其功能如下：
菜单
功能
监控中心
该菜单允许您增加、修改和删除UPS/组，设置告警通知功能，查看UPS的当前模拟量、状态量数据和当前告警，并对UPS进行遥控和遥调操作。
报表查询
该菜单允许您查看历史告警、历史运行数据和历史操作记录，并提供打印和打印预览功能。其中，历史运行数据还可以曲线方式显示各信号。
3．端口设置
如UPS与计算机之间采用RS232直连方式，应输入与UPS连接的计算机的串口号；如UPS与计算机之间采用SNMP卡连接，则应输入SNMP卡的IP地址。
注意
如果UPS型号或端口设置不正确，会出现通讯故障（可通过当前告警列表查询，参见4.2.1和4.2.2节）。如出现通讯故障，应检查UPS型号和端口设置是否正确。
设置完成后，点击[保存]，屏幕显示如图4-4。该UPS已增加到监控中心的配置界面中。

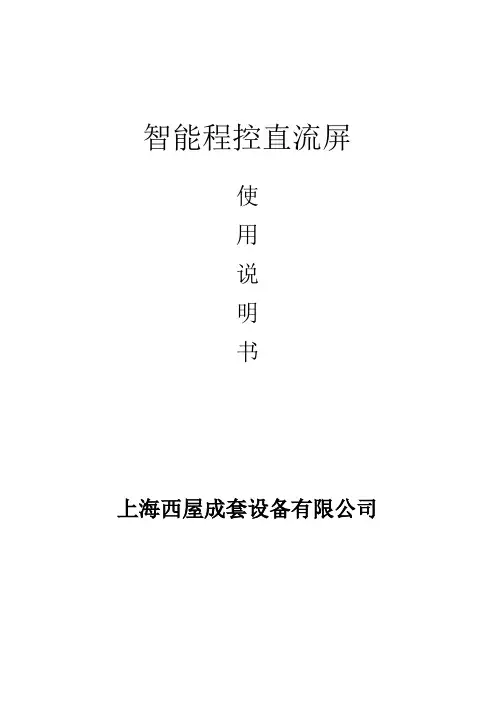

智能程控直流屏使用说明书
智能程控直流屏使用说明书上海西屋成套设备有限公司第一章系统概述上海西屋成套设备有限公司开发的JK070SW电力监控系统充分考虑到了电力系统应用的多样性,监控主机与底层数据采集单元采用了模块化设计思想,主机与底层模块可以自由组合。
所有底层模块外形尺寸一致,便于安装。
底层模块包括综合测量模块、电池巡检模块、开关量模块、绝缘检测模块.监控设备规格表如表1-1所示.表1—1 监控设备规格表JK070SW监控系统采用7寸彩色触摸屏，具有体积小、结构简单美观大方、安装方便简洁、组配系统灵活等特点，监控系统界面美观大方、操作简洁、数据组织紧凑合理、提供更好的人机交互体验。
主界面可显示电力系统的主接线图，实时显示各功能单元的运行工况和信息。
监控功能完善，高智能化，声光告警。
对系统的各组成部分实现全参数本地及远端监控。
监控系统有标准IEC61850通讯接口（选配)，方便接入自动化系统，实现“四遥”及无人值守,并同时提供Modbus通讯规约供用户选择.1。
1功能特点1.1.1监控器功能说明➢可安装最多32个电力电源模块；➢监控器采用7寸（或10寸）彩色触摸屏显示，图形化界面,直观显示系统单线图,可实现系统参数设置、系统工作参数显示、系统故障指示和系统参数校准;➢历史故障和运行记录存储条数和剩余存储空间相关；➢监控器具有电池自动管理功能，最多可管理2组电池的充放电曲线；➢监控器可配置综合测量模块（ZHCL-2或ZHCL—3），完成对交流及母线状态的监测；➢监控器可以选配电池巡检模块（DCXJ—19或DCXJ-55），完成对最多220节电池的电压、状态检测；➢监控器可以选配开关量检测模块（KGL-64），用户可自定义开关量输入;➢监控器可以选配绝缘检测模块（JYJC—32或JYJC—64）,完成对母线绝缘和支路绝缘的检测；➢监控器监测交流进线状态、电池状态、母线状态、电池充放电状态、模块状态；➢具备RS485、RJ45通讯接口，提供MODBUS、以及IEC61850两种通讯规约(选配），可实现与电站自动化系统连接；➢最多提供两路三相交流输入；➢具有母线绝缘、支路绝缘监测功能。
TL-AC300 V1.0用户手册2.0.0
4 AP 管理........................................................................................................................................4-1 4.1 AP 设置......................................................................................................................................... 4-1 4.2 AP 升级......................................................................................................................................... 4-5 4.3 AP 数据库...................................................................................................................................... 4-6 4.4 负载均衡....................................................................................................................................... 4-7
为普联技术有限公司注册商标。本手册提及的所有商标，由各自所有人拥有。 本手册所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。除非有特殊约定，本手册仅作为 使用指导，所作陈述均不构成任何形式的担保。 Nhomakorabea目录
为普联技术有限公司注册商标。本手册提及的所有商标，由各自所有人拥有。 本手册所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。除非有特殊约定，本手册仅作为 使用指导，所作陈述均不构成任何形式的担保。 Nhomakorabea目录
直流屏监控模块(EMU10)用户手册
4 / 117
第二章 EMU10 触摸屏监控模块
1 概述
为了积极参与中国智能电网建设，满足数字化变电站对电源设备的要求，艾默生网络能源有限公司集 多年开发和设备网上运行经验，结合电子器件、工艺、以及IT 等技术发展，开发出新一代UtilitySure 系 列产品，提供完整的电力自动化电源系统解决方案。可用于电力、冶金、石化、轨道交通、机场、矿山、 楼宇等领域，为电厂、变电站、用户变电所等的综合自动化系统、通信和网络系统提供稳定可靠的直流、 交流电源。 EMU10 监控模块是UtilitySure 系列产品之一，可以与整流模块、DC-DC 模块、逆变模块以及其它数 据采集模块，组成电力自动化电源系统，实现电源系统的人机界面交互操作、各功能单元的设置和协调运 行、系统运行状态的监测、运行数据的上传下达，以及智能化电池管理。EMU10 监控模块组成的系统具备 远程管理功能，可选择通过IEC61850、Modbus、CDT91 规约和综合自动化系统通讯上报数据，用于电站实 现无人职守。 本文主要介绍EMU10 监控模块及其组成系统的功能特点、安装设计以及调试方法，用以指导用户如何 使用EMU10 进行系统的设计、生产、调试和运行。
3 系统最大配置
系统最大配置见下表。 表1 部件 监控模块 整流模块 交流配电监控模块 直流配电监控模块 通用配电监控模块 DC-DC 变换模块 逆变模块 绝缘监测仪主机 绝缘监测仪从机 电池巡检仪 EMU10 UtilitySure 系列整流模块 EAU01 EDU01 EGU01 EC4820/M UBI3kVA-220F JYM-II 或EDU01 JYM-S2 或EGU01 EBU01 或EBU02 EMU10 监控系统满配置 满配置数量 1 16 2 1 19 4 2 1 16 10 备注 必配 必配 必配 必配 必配 选配 选配 选配 选配 选配
DS-19D16-1608JN 用户手册V1.0
DS-19D16-1608JN动环监控报警主机用户手册V1.0杭州海康威视数字技术股份有限公司技术热线：400-700-5998非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于动环监控报警主机DS-19D16-1608JN。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我公司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
安全使用注意事项此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。
如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
警告 事项提醒用户防范潜在的死亡或严重伤害危险。
注意 事项提醒用户防范潜在的伤害或财产损失危险。
本产品含电池，取出电池前，请务必关闭设备电源并断开与充电器的连接。
警告：电池更换不当会有爆炸危险，不建议用户直接更换；如需更换，只能用同样类型或等效类型的电池进行更换目录第1章动环监控报警主机简介 (4)1.1产品介绍 (4)1.2产品功能 (4)第2章动环监控报警主机结构 (5)2.1动环监控报警主机前面板 (5)2.2动环监控报警主机后面板 (6)第3章动环监控主机与外设连接 (7)3.1报警输入连接 (7)3.2报警输出连接 (8)3.3探测器设备连接 (8)第4章动环监控报警主机操作与配置 (10)4.1动环监控报警主机网络配置 (10)4.2添加动环监控报警主机 (11)4.3动环监控报警主机信息上传 (14)4.4动环监控报警主机远程配置 (16)4.4.1 报警输入配置 (16)4.4.2 报警输出配置 (18)4.4.3 模拟量配置 (19)4.4.4 RS485参数配置 (21)4.4.5 使能状态配置 (22)4.4.6 用户配置 (23)4.4.7 动力设备控制 (26)4.4.8 警号配置 (27)4.5动环监控报警主机本地配置 (28)4.5.1 动环监控报警主机能力查询 (28)4.5.2 模拟量数据查询 (28)4.5.3 日志查询 (29)4.5.4 通道关联查询 (29)4.5.5 报警输入状态查询 (30)4.5.6 报警输出状态查询 (32)4.5.7 其他状态查询 (33)附件1：技术参数 (34)第1章动环监控报警主机简介1.1产品介绍DS-19D16-1608JN动环监控报警主机，是一款集模拟量采集、485通信、开关量报警输入输出于一体的多功能网络报警主机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JKP5K平台直流监控器DJKQ-5100用户手册V 1.0.1本资料为深圳奥特迅电力设备有限公司版权所有，未经公司书面许可，任何单位和个人不得摘录、复制、翻译、注释、编辑本资料的部分或全部，侵权必究。
使用前请详细阅读本说明书！版次：2014年8月第1版，第1次印刷印数：1-3000本ATC1100JKA-5200型电力专用交流监控器使用说明书目录目录一概述 (1)二适用范围 (1)三工作原理 (1)四特点 (2)五技术参数 (2)六主机描述 (3)七显示及操作说明 (4)7.1 参数设置 (8)7.2 配置设置 (13)7.3 状态信息 (23)7.4 电池信息 (21)7.5 充电机信息 (22)7.6 馈线信息 (23)7.7 充电机控制 (24)7.8 历史记录 (25)7.9 蜂鸣器控制 (26)7.10 帮助 (27)7.11 配置下载软件 (28)ATC1100JKA-5200型电力专用交流监控器使用说明书概述、工作原理一概述该产品为基于JKP5K监控平台的直流监控器，用于监控直流子系统中的各类设备，并作为总监控器的下位机接受其监控。
该产品由测控模块和触摸屏组成，测控模块为直流监控器的主机，触摸屏作为人机交互的接口，通过RS232连接到主机。
二适用范围本说明书仅限于公司内容设计学习使用，未经许可，不得外发。
三工作原理图3.1 DJKQ-5100原理框图ATC1100JKA-5200型电力专用交流监控器使用说明书特点及技术参数四特点●使用大屏幕液晶显示器，触摸屏输入，使显示内容丰富，操作简便。
●本监控器设有模拟能量流图显示，使运行状态一目了然，可以防止误操作。
●所有对外接口都有光电隔离，并且有独立的隔离电源，增强了稳定性和抗干扰能力。
五技术参数六主机描述1)电源采用24VDC供电，接口为24V、24VGND2)通信口CAN口CAN1（接口为CAN1H、CAN1L）CAN2（接口为CAN2H、CAN2L）COM口COM3（RS485接口为A3、B3；RS232接口为T3、R3、GND3）COM5（RS485接口为A5、B5；RS232接口为T5、R5、GND5）COM1（接口为A1、B1）COM2（接口为A2、B2）COM4（接口为A4、B4）COM6（接口为A6、B5）其中，COM3、COM5为高速COM口，且这两个COM口的RS485和RS232不能同时使用，只能选其一；其他4个为低速COM口3)开关量输入具有16个开关量的输入（接口为INPUT0~INPUT15）4)开关量输出2路开关量隔离MOS继电器输出（接口为LOUT102、LOUT002、LOUT001、LOUT101）9个开关量输出（接口为JOUT11、JOUT01~JOUT18、JOUT08、ERR01、ERR11）七显示及操作说明监控器支持多种运行模式：一充一电单母无降压、一充一电单母带降压、一充一电单母分段无降压、二充一电单母带降压、二充一电单母分段无降压、二充二电双母带降压、二充二电单母分段无降压、一充二电电池充电系统、无图模式。
监控器启动页面如下图：监控器第一屏显示：1.系统主界面（主界面可设置多种模式）如下图：1)一充一电单母无降压2)一充一电单母带降压3)一充一电单母分段无降压4)二充一电单母带降压5)二充一电单母分段无降压6)二充二电双母带降压7)二充二电单母分段无降压8)一充二电电池充电系统注：1、点击充电机和蓄电池的图标，可以直接进入充电机和蓄电池的当前整组信息界面。
2、以上8种典型接线图中，充电机、蓄电池、交流输入单元的图标有故障时图标会变红，充电机有通信故障时图标会变黄，当充电机通信故障和总故障同时存在时优先显示通信故障。
9)无图模式注：系统模拟量显示方式，充电结构是一充一电、两充一电、两充两电和一充两电时，如上所示；充电结构是无电池时，两组充电机变成通信电源充电机，没有进线和蓄电池，母线可配置出来。
点击主菜单按钮，进入主菜单页面，如下图：7.1 参数设置在主菜单中点击触摸屏的“参数设置”进入参数设置界面，如下图：用户可以点击触摸屏上面的按钮，进行相关参数的设置，参数设置密码：111111。
如点击“充电机进线参数”按钮可以设置运行的相关参数。
充电机参数设置当用户进入充电机参数的设置界面后，可以点击相关按钮，进行参数数值设置。
如需对交流进线过压值进行设置，可点击屏幕“交流进线过压值”旁白色框位置进行数值设定。
完成数值设置后，请用户点击“保存参数”按钮，进行保存，设置才能成功。
注：1、交流进线的参数和配置都放在充电机里面，交流进线过流值暂时不能用，其故障报警记录也没有。
2、本监控器所有设备参数的过/欠压值、过流值都默认有2个单位的回差值。
3、充电机没有输出表计时，模块屏蔽值的设置会对充电机整组模拟量的显示有影响，所以要正确设置，后台总监控的模块屏蔽值只支持前16位。
蓄电池参数设置当用户进入蓄电池参数界面，可以点击相关按钮，进行参数数值设置。
如需对蓄电池过压值进行设置，可点击屏幕“蓄电池过压值”旁白色框位置进行数值设定。
完成数值设置后，请用户点击“保存参数”按钮，进行保存，设置才能成功。
注：1、原“自动均充转浮充延时”改成“均充转浮充延时”，其他设置和以前没区别。
母线参数设置当用户进入母线参数界面，可以点击相关按钮，进行参数数值设置。
如需对控母过压值进行设置，可点击屏幕“控母过压值”旁白色框位置进行数值设定。
完成数值设置后，请用户点击“保存参数”按钮，进行保存，设置才能成功。
后台通信参数设置当用户进入后台通信参数界面，点击屏幕相应“白色框”可以进行相关参数数值设置，完成数值设置后，请用户点击“保存参数”按钮，进行保存，设置才能成功。
如图：第一个后台配置如下表：注：1、最多能支持两个后台，第一个后台的的通信端口号默认写死为COM5；配出第二个备用后台时，通信端口默认为0（以免对其他设备通信产生影响），需注意的是，当第二个后台的通信端口配一个端口后，这个端口会被后台强制占用，别的设备不能使用，若有别的设备在这个端口上，其通信都不会有显示记录。
时钟参数设置当用户进入时钟参数界面，点击屏幕相应“白色框”可以进行相关参数数值设置，完成数值设置后，请用户点击“保存参数”按钮，进行保存，设置才能成功。
如下图：点击屏幕“启用”按钮可启用B码对时控制，点击“停用”按钮，然后点击“时钟同步”保存参数；也可以停用B码对时控制。
点击返回图标按钮可以返回上级目录，跳到参数设置页面。
密码设置进入密码设置界面，点击屏幕相应“白色框”，输入旧密码，然后输入用户的新密码，点击“密码保存”按钮后，设置成功。
如下图：馈线电流参数设置进入馈线电流参数设置界面，可以点击屏幕相应“白色框”可以进行相关参数数值设置，完成数值设置后，请用户点击“保存配置”按钮，进行保存，设置才能成功。
馈线屏名称设置进入馈线屏名称设置界面，点击屏幕相应“白色框”，输入想要设置的名称，在馈线信息界面顶端可以查看设置的馈线屏名称，击“保存参数”按钮，进行保存，设置成功。
注：1、最多能设置20个馈线屏的名称，程序已默认对这20个屏的名称写为“馈线屏#”，可以更改；若馈线盒配置分屏号超过20时，名称也是显示“馈线屏#”，不能更改。
2、当直流系统馈线屏超过20个时，不允许只使用一个监控器。
恢复出厂设置进入恢复出厂设置界面，点击“确定”按钮，恢复出厂设置，点击“返回”按钮，返回上级目录，退出恢复出厂设置。
如下图：注：恢复出厂设置后设备将恢复到出厂时初始配置，恢复后建议重启监控器，请在专业人士指导下进行操作。
版本信息点击参数设置主页“版本信息”按钮，进入版本信息按钮，查看版本信息。
如图：7.2 配置设置在主菜单页面中点击触摸屏的“配置设置”按钮，进入需要密码：333333，然后配置设置中的每个界面的配置确认保存即可，如下图：系统配置进入系统配置界面，点击屏幕相应“白色框”可以进行相关系统配置设置，注意系统配置的最大容量为4条交流进线、2条直流母线、2组直流充电机、2组通信电源充电机、2个绝缘监测仪主机、2个后台、32个馈线盒，其他配置可看屏上相关注释，完成数值设置后，点击“保存配置”按钮，进行保存，设置才能成功，如下图：注：1、系统要是不符合常用的主界面类型，可以使用无图模式。
2、充电结构决定直流充电机数和蓄电池数，通信电源充电机个数=充电机组数-充电机构。
3、使用有线巡检仪时，只需要配置巡检仪类型，有线巡检仪个数根据电池节数决定；使用无线巡检仪时，还需要设置个数，一组无线巡检仪最多可监测两组蓄电池；当无电池时，巡检仪类型配成255表示无效不使用。
充电机配置进入充电机配置界面，点击屏幕相应“白色框”可以进行相关系统配置设置，完成数值设置后，点击“保存配置”按钮，进行保存，设置才能成功。
如图：注：1、多个充电机的通信口号可以一样也可以不同。
2、应用策略暂时无用，不用配置。
3、额定电压和额定电流对应模块的型号。
4、表计地址0~254是有效地址，255是无效不使用；但充电机的输出电压电流表配置255时，表示充电机电压电流取的是充电机自己的，0~254是表计的。
5、当充电机下面有电池时，稳压和稳流一定要启用，配置1。
注：1、熔丝故障、防雷器故障属于充电机的，若配置了熔丝总故障和防雷器总故障，则不用配置，默认配255。
2、二充二电双母带降压时有两组蓄电池，两组充电机输出至两组蓄电池的开关都配“输出至电池1开关对应输入口号”。
3、二充二电单母分段无降压时，两组充电机的输出开关配“输出至母线开关对应输入口号”。
蓄电池配置进入蓄电池配置界面，点击屏幕相应“白色框”可以进行相关系统配置设置，完成数值设置后，点击“保存配置”按钮，进行保存，设置才能成功。
如图：注：1、电池类型暂时无用，不用配置。
2、温度表地址为0~254时，表示蓄电池温度取自表计。
地址为255时分两种情况，蓄电池用有线巡检仪时，每个巡检仪都要插温度探头，温度取所有巡检仪的平均值；蓄电池用无线巡检仪时，温度取无线巡检仪主机的。
当温度没有采集时，默认显示常温25℃。
3、此熔丝故障属于蓄电池，若配置了熔丝总故障，则不用配置，默认配255 。
母线配置进入母线配置界面，点击屏幕相应“白色框”可以进行相关系统配置设置，完成数值设置后，点击“保存配置”按钮，进行保存，设置才能成功。
如图：注：1、在主界面左边的母线默认为1段，右边的母线默认为2段。
2、表计地址为255时，主界面显示横杠。
3、此绝缘故障和馈线开关故障属于母线，对应Ⅰ段绝缘故障、Ⅰ段馈线故障，若配置了绝缘总故障和馈线总故障，则不用配置，默认配255。
绝缘监测仪配置进入绝缘监测仪配置界面，点击屏幕相应“白色框”可以进行相关系统配置设置，完成数值设置后，点击“保存配置”按钮，进行保存，设置才能成功。
