输气管线腐蚀检测和监测方法研究我国高含硫天然气资源十分丰富，在酸性气田的开采过程中，由于二氧化碳、硫化氢及元素硫等腐蚀介质的存在，会对地面集输管线造成严重的腐蚀，直接影响气田的安全、高效生产。
H2S和CO2共存条件下的强腐蚀性对含硫气田的生产带来一系列困难，井下油套管、地面管网、净化设备面临着腐蚀的严重威胁，防腐成为了含硫气田开发最大的难题之一。
开采过程中集输管线的腐蚀控制显得尤为重要，一旦集输管线由于腐蚀导致穿孔、破裂，发生天然气泄漏，不仅影响气田的正常生产，还会造成环境污染甚至灾难事故。
因此很有必要对管线腐蚀检测和监测进行研究。
标签：地面集输管线;H2S;CO2;1.腐蚀评价执行标准美国腐蚀工程师协会NACERP0775-2005-《油、气田生产中腐蚀挂片的准备、安装、分析以及试验数据的解释》中对腐蚀程度的划分进行评价，见表1。
2.腐蚀监测和检测2.1常用腐蚀监测方法通过在输气系统上选择合适的部位，以不同方式加注缓蚀剂或预膜，对比未加注与加注缓蚀剂后腐蚀速率、点蚀速率及水质的变化，可以直接评价缓蚀剂的缓蚀效果。
缓蚀剂的测试评定是对比金属在腐蚀介质中，有无缓蚀剂时的腐蚀速率，进而确定缓释效率、最佳加注量以及最优使用条件。
腐蚀监测指长时间对同一物体进行实时监视而掌握它的变化，气田集输系统腐蚀监测技术经过近二十年的发展，已形成了一系列的监测方法，例如：失重挂片法、电阻法、氢渗透法、线性极化电阻法、电化学噪音法、FSM法、电偶法、电位监测法等。
（1）失重挂片法失重挂片法是一种经典的监测腐蚀速率的方法，这种方法是把己知重量、尺寸规格和材质类型的金属试片放入被监测系统的腐蚀环境中，在经过一定已知时间的暴露期后取出，仔细清洗并处理后称重，根据试片质量变化量和暴露时间的关系计算平均腐蚀速率。
通过上述方法得到的是一段时间内总体平均腐蚀速率，该方法可以通过观察试后片的表面腐蚀形貌，分析其表面腐蚀产物成份，从而判定腐蚀的类型。

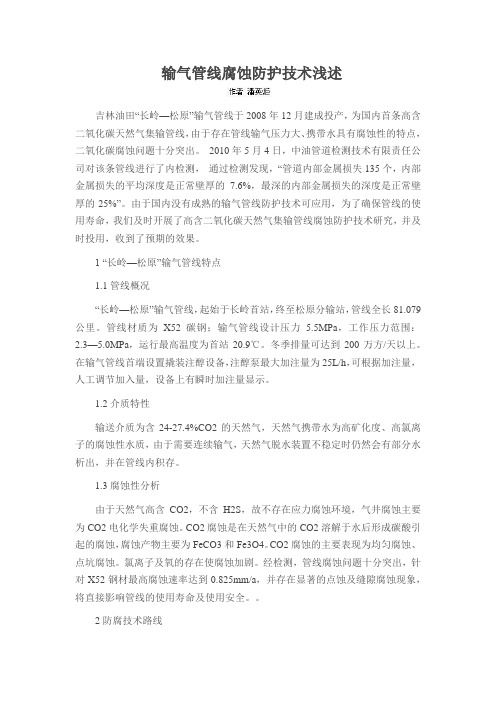

输气管线腐蚀防护技术浅述吉林油田“长岭—松原”输气管线于2008年12月建成投产，为国内首条高含二氧化碳天然气集输管线，由于存在管线输气压力大、携带水具有腐蚀性的特点，二氧化碳腐蚀问题十分突出。
2010年5月4日，中油管道检测技术有限责任公司对该条管线进行了内检测，通过检测发现，“管道内部金属损失135个，内部金属损失的平均深度是正常壁厚的7.6%，最深的内部金属损失的深度是正常壁厚的25%”。
由于国内没有成熟的输气管线防护技术可应用，为了确保管线的使用寿命，我们及时开展了高含二氧化碳天然气集输管线腐蚀防护技术研究，并及时投用，收到了预期的效果。
1 “长岭—松原”输气管线特点1.1管线概况“长岭—松原”输气管线，起始于长岭首站，终至松原分输站，管线全长81.079公里。
管线材质为X52碳钢；输气管线设计压力 5.5MPa，工作压力范围：2.3—5.0MPa，运行最高温度为首站20.9℃。
冬季排量可达到200万方/天以上。
在输气管线首端设置撬装注醇设备，注醇泵最大加注量为25L/h，可根据加注量，人工调节加入量，设备上有瞬时加注量显示。
1.2介质特性输送介质为含24-27.4%CO2的天然气，天然气携带水为高矿化度、高氯离子的腐蚀性水质，由于需要连续输气，天然气脱水装置不稳定时仍然会有部分水析出，并在管线内积存。
1.3腐蚀性分析由于天然气高含CO2，不含H2S，故不存在应力腐蚀环境，气井腐蚀主要为CO2电化学失重腐蚀。
CO2腐蚀是在天然气中的CO2溶解于水后形成碳酸引起的腐蚀，腐蚀产物主要为FeCO3和Fe3O4。
CO2腐蚀的主要表现为均匀腐蚀、点坑腐蚀。
氯离子及氧的存在使腐蚀加剧。
经检测，管线腐蚀问题十分突出，针对X52钢材最高腐蚀速率达到0.825mm/a，并存在显著的点蚀及缝隙腐蚀现象，将直接影响管线的使用寿命及使用安全。
2防腐技术路线由于现场管线采用是X52材质的钢材，在现场的CO2分压条件下该钢材处于严重的腐蚀区域，只能选择加注缓蚀剂这一唯一的技术路线。
油气管道腐蚀与防护技术研究与应用摘要：本文旨在探讨油气管道腐蚀问题以及与之相关的防护技术研究与应用。
首先，文章介绍了腐蚀的主要机理，包括电化学腐蚀和化学腐蚀，以帮助读者理解腐蚀过程的基本原理。
接着，我们详细介绍了各种用于腐蚀检测和监测的技术，如超声波检测、磁粉检测和电化学腐蚀传感器等，以提高管道健康状态的实时监测和维护。
最后，我们探讨了多种腐蚀防护技术，包括涂层保护、阴极保护和合金材料选择，以延长管道的使用寿命并减少腐蚀带来的安全隐患。
通过本文的研究，读者将更好地理解油气管道腐蚀问题的本质和严重性，以及如何应用先进的技术来检测、监测和防护管道系统，从而确保能源运输的安全可靠性。
关键词：油气管道；腐蚀；防护技术；检测技术；监测技术1 引言油气管道在能源供应链中扮演着至关重要的角色，然而，它们经常受到腐蚀问题的威胁，这可能导致泄漏、事故和环境破坏。
因此，研究和应用油气管道腐蚀与防护技术至关重要。
本文将探讨油气管道腐蚀的机理、检测与监测技术以及防护技术，以提高对这一问题的理解，并为管道运营企业提供有力的工具来确保管道系统的安全和可靠性。
2 油气管道腐蚀与防护技术研究与应用2.1 腐蚀机理分析腐蚀是油气管道面临的主要挑战之一，其机理深刻影响着管道的性能和寿命。
了解腐蚀的机理对于采取有效的防护措施至关重要。
首先，我们来讨论电化学腐蚀机理。
电化学腐蚀是一种电流和电位差的作用下引起金属材料失去原有性质的现象。
在油气管道中，这种腐蚀类型占据主导地位。
电化学腐蚀的关键是一个叫做腐蚀电池的体系。
这个电池包括了两个重要的部分：阳极和阴极。
在油气管道中，管道金属是阳极，而一些杂质或水分则充当了阴极。
在此电池体系中，金属表面的阳极反应会导致金属的离子化，从而使金属腐蚀。
在这个过程中，阳极部分会逐渐溶解，释放出电子和金属离子，同时在阴极部分，电子和氧气结合，促使阴极部分的还原反应，从而维持电池的电荷平衡。
这种电化学过程在管道金属表面持续进行，导致金属材料的腐蚀。
油气集输管道腐蚀与防腐措施研究发布时间：2022-10-13T08:59:23.653Z 来源：《中国科技信息》2022年11期6月作者：桑中贞[导读] 油气集输管道腐蚀是油气储运过程中最常见的问题，也是最迫切需要解决的问题。
桑中贞山东京博装备制造安装有限公司山东省滨州市 256500摘要：油气集输管道腐蚀是油气储运过程中最常见的问题，也是最迫切需要解决的问题。
油气集输管道的腐蚀将严重影响油气集输管道的使用寿命。
一旦损坏，很容易造成极其严重的安全问题。
这种安全问题的存在不仅会严重影响油气输送，而且会对油气管道周围居民的生命财产造成威胁。
因此，寻找油气集输管道的防腐措施迫在眉睫。
关键词：油气集输；管道腐蚀；防腐措施 1油气集输管道腐蚀机理1.1油气集输管道外部腐蚀机理油气集输管道的外部腐蚀是由管道外部与土壤、空气、水和其他介质之间的化学、物理或电化学反应引起的。
土壤中含有水、空气、盐离子和其他物质，这些物质很容易与管道发生化学或电化学反应。
一旦管道外部受到腐蚀，管壁就会变薄，这将对管道造成极大的损坏。
同时，如果将金属管浸入土壤电解质溶液中，也会在管外形成宏电池或局部电池，并且在一些氧气浓度较低的地方会形成阳极。
1.2油气集输管道内部腐蚀机理油气集输管道内腐蚀是指管道内腐蚀性气体或盐水等发生化学或电化学反应而引起的管道内腐蚀。
石油和天然气包括许多腐蚀性气体，如二氧化硫、二氧化碳和硫化氢。
硫化氢具有很强的腐蚀性，它在电离后会溶解在水中，使金属管道发生腐蚀，并在管道内产生硫酸，还会产生电化学腐蚀。
金属管道经硫化氢腐蚀后易发生氢脆。
二氧化碳溶解在水中时，会降低溶液的pH值，产生CO32-和HCO3-等离子体，与金属反应生成碳酸亚铁并腐蚀管道。
二氧化硫溶解在水中后，与金属反应生成硫酸亚铁，被水分解成硫酸根离子和三氧化铁，硫酸根离子与铁反应生成硫酸亚铁，并不断腐蚀管道。
此外，管道流体中还含有碎屑、沙子等固体颗粒，可能会腐蚀管道内壁。
天然气长输管道防腐的重要性及安全防护措施摘要：天然气的出现，有效代替了很多能源，成为目前应用最为广泛的清洁能源之一。
随着天然气的普及，天然气的管道传输成为现阶段天然气领域发展过程中的重要部分。
天然气长输管道的安全也越来越重要，由于长输管道长埋地下防腐以及阴极保护尤为重要，高效的防腐对于天然气的传输具有非常重要的意义，不仅能够有效提升天然气传输的效率，而且很大程度避免了传输过程中可能对环境造成的影响。
鉴于此，本文主重点介绍长输天然气管道防腐的重要性以及长输天然气管道防腐安全措施，以确保供气安全。
关键词：天然气；长输管道;防腐；安全防护措施面对天然气在我国能源发展中地位的日益上升，天然气的输送成为我国研究的主要环节，管道传输属于天然气输送的重要途径，管道在长时间的应用中，必然产生腐蚀问题，而且腐蚀会日益严重。
如果管道防腐层不断老化，出现破损的情况后，管道腐蚀问题就会越来越严重，更严重的话可能会出现应力腐蚀开裂、腐蚀穿孔等意外现象，造成重大损失。
因此，清楚地认识到管道的腐蚀情况，从而采用更加有针对性的措施对管道进行维护，提高管道运行的安全性很有必要。
1天然气长输管道防腐工作的必要性管道天然气的运输线路长，管道腐蚀可能造成的危害包括以下几个方面：第一，一旦管道被严重腐蚀，腐蚀的产物将与其中的天然气产生混合，导致天然气当中混入杂质，进而严重影响天然气的质量。
第二，若管道腐蚀非常严重，极有可能造成天然气泄漏，不仅会严重损失天然气资源，而且对于管道公司而言，也将产生严重的财产损失。
第三，若腐蚀的程度达到了可能泄漏的程度，泄漏的天然气将会进入土壤，进而对环境造成严重的污染，而且此类对环境的破坏是不可逆的，在现阶段，环境保护问题日益突出的情况下，对环境的严重污染将严重限制天然气资源的发展。
第四，一旦遭到泄漏的天然气直接遇到火源，极易产生火灾以及爆炸事故，不仅会对天然气的运输产生影响，而且还会造成人员伤亡。
第五，在管道遭到腐蚀以后，腐蚀的产物将附着与管道内壁，进而加速管道腐蚀进程。
天然气输气管道安全运行分析与保障措施天然气作为清洁能源的代表之一，受到了广泛的关注和应用。
而天然气输气管道作为天然气从生产地输送到消费地的重要通道，其安全运行至关重要。
本文将就天然气输气管道安全运行进行分析，并提出相应的保障措施。
1. 输气管道的建设与规划天然气输气管道的建设必须按照国家相关技术标准和规范进行，在选址、设计和施工中充分考虑地质、气候、环保以及社会因素，确保管道的安全运行。
在选址方面，应避开地震、滑坡、泥石流等地质灾害隐患区，减少自然灾害对管道的影响；在设计方面，应考虑到气候变化对管道的影响，采取相应的技术措施加以防护；在施工方面，应严格按照施工规范进行，保证管道的质量和安全性。
2. 管道设施的监测与维护天然气输气管道运行期间，应定期对管道设施进行检测和维护，及时发现并排除隐患，确保管道安全运行。
监测方式包括人工巡视、无损检测、管道内部智能监测系统等，维护措施包括除锈漆、防腐保温、加固支架等。
应建立完善的管道设施档案，对设施的使用年限、维护记录等进行登记和管理。
3. 安全防护措施的建立天然气输气管道周边应建立相应的安全防护措施，包括安全隔离带、安全警示标识、安全监控系统等，以防止外部因素对管道造成破坏。
应针对管道涉及的区域建立应急预案和救援队伍，一旦发生事故能够及时进行处置和救援。
4. 管道安全管理体系对天然气输气管道的安全运行，需要建立起完善的安全管理体系。
要制定管道安全运行的规章制度，建立安全管理责任制度，配备专业的安全管理人员，开展安全教育培训等措施。
二、天然气输气管道安全保障措施1. 加强技术研发与创新天然气输气管道领域需要不断加强技术研发与创新，提高管道的设计、建设、监测和维护技术水平。
利用新材料、新工艺、新技术加强对输气管道的防腐保温和监测设施。
引进先进的智能监测系统，提高对管道设施的监测能力，提前预警和排除安全隐患。
建立完善的管道安全管理体系，加强对管道设施的日常运行监管，强化安全意识和责任意识，提高安全管理水平。
分析油田集输管道腐蚀控制技术油田集输管道是将油田产出的原油、天然气等能源产品从油田输送到加工厂或销售市场的重要设施，而油田集输管道的腐蚀问题是制约其安全运行和使用寿命的重要因素。
腐蚀控制技术成为了油田集输管道管理和维护的关键环节。
本文将分析油田集输管道腐蚀的危害和原因，介绍腐蚀控制技术的方法和措施，以期为油田集输管道的安全运行提供参考。
一、油田集输管道腐蚀的危害和原因1. 腐蚀危害油田集输管道的腐蚀可能导致管道壁厚度减薄、泄漏甚至破裂，造成严重的安全事故，同时腐蚀还会导致管道内部粗糙度增加，增加流体输送的阻力，影响输送效率，还会造成原油中有害成分的溶解和释放，对环境造成污染，进而影响油田生产和社会稳定。
2. 腐蚀原因油田集输管道腐蚀的原因主要有以下几个方面：一是介质腐蚀，即由于运输介质中存在的氧、硫化物、氯化物等腐蚀性物质而引起的腐蚀。
二是电化学腐蚀，即由于管道表面和内部介质之间的电化学反应而引起的腐蚀。
三是应力腐蚀，即由于管道受到外部应力作用而引起的腐蚀。
四是磨蚀腐蚀，即由于管道在运输过程中受到颗粒物和固体颗粒的磨蚀而引起的腐蚀。
以上几种原因综合作用，导致了油田集输管道的腐蚀问题。
二、腐蚀控制技术的方法和措施1. 材料选择在油田集输管道的设计和建设过程中，应根据介质的性质和输送条件选择抗腐蚀能力强的材料，如耐腐蚀钢、复合材料、镀锌管道等。
2. 防腐涂层在油田集输管道表面涂覆防腐材料，形成一层保护膜，防止介质直接接触管道表面，起到防腐蚀的作用。
常见的防腐涂层材料有环氧树脂、聚酯树脂、氟碳漆等。
3. 阴极保护采用阴极保护技术，通过外加电流的方式使管道表面形成一定的电位，减少管道表面的腐蚀速率，常见的阴极保护方式有半导体阴极保护、阳极保护等。
4. 腐蚀监测通过使用腐蚀监测设备对油田集输管道进行定期检测，及时发现腐蚀问题并采取相应的维修措施，保证管道的安全运行。
5. 控制介质成分对输送的介质进行处理，降低介质中腐蚀物质的含量和腐蚀性，从源头上控制腐蚀问题的发生。
油气田建立管道完整性管理体系的意义及建议发布时间：2022-07-18T03:16:46.783Z 来源：《科学与技术》2022年第5期第3月作者：王雪[导读] 管道完整性管理是一个与时俱进的持续过程，管道的实效模式是一种时间依赖的模式王雪大庆油田工程建设公司，163000摘要：管道完整性管理是一个与时俱进的持续过程，管道的实效模式是一种时间依赖的模式。
腐蚀、老化、疲劳、自然灾害、机械损伤等能够引起管道失效的多种过程，随着岁月的流逝不断地侵蚀着管道，必须持续不断地对管道进行风险分析、检测、完整性评价、清洗、修复、人员培训等完整性管理，因此油气田建立管道完整性管理体系具有十分重要的意义。
关键词：油气田；管道完整性；管理体系0前言截至2020年底，我国油气管网规模已达到16.9万公里，预计到2025年，全国油气管网规模将达到24万公里，基本实现全国骨干线及支线联网。
油气介质的易燃、易爆等性质决定了其固有危险性，油气储运的工艺特殊性也决定了油气管道行业是高风险的产业。
管道的安全运行问题是社会公众、政府和企业关注的焦点，对各大油气田来说，管道运行管理的核心是“安全和经济”。
1管道完整性管理和管道完整性管理体系定义1.1管道完整性管理（Pipeline Integrity Management，PIM）管道完整性管理是指为保证管道的完整性而进行的一系列活动，具体指针对管道不断变化的因素，对管道面临的风险因素进行识别和评价，不断消除识别到的不利影响因素，采取各种风险消减措施，将风险控制在合理、可接受的范围内，最终达到持续改进、减少管道事故、经济合理地保证管道安全运行的目的。
1.2管道完整性管理体系管道完整性管理体系的定义是针对完整性管理的计划、实施、效能、质量、评审、培训、持续改进等内容建立一套具有规定性、强制性、科学性的可执行、可操作、可遵循的管理文件、技术文件以及技术标准。
完整性管理体系分为管理体系和技术体系，管理体系分为管理程序文件、管理作业文件、管理手册等，技术体系分为专利技术、技术标准、技术成果、专有技术等，如图1-1所示。
天然气集输管道内腐蚀直接评价方法研究天然气集输管道是天然气从生产地到使用地的主要输送通道，其安全运行对于保障能源供应和维护社会稳定具有重要意义。
然而，由于集输管道内部受到多种因素的影响，如潮湿气候、氢化物含量等，容易发生腐蚀问题。
因此，研究天然气集输管道内腐蚀的直接评价方法是非常有必要的。
天然气集输管道内腐蚀直接评价方法主要包括物理方法、化学方法和电化学方法等。
物理方法主要包括无损检测技术和微观分析技术。
无损检测技术可以通过探测管道内部的腐蚀程度来评价腐蚀情况，如超声波检测、磁粉检测和涡流检测等。
这些方法可以快速获取管道内部的腐蚀信息，并确定管道的保护措施。
微观分析技术则通过取样并对腐蚀产物进行分析，例如利用扫描电子显微镜（SEM）和能谱仪（EDS）对腐蚀产物的形貌和成分进行分析，以了解腐蚀机理和发展趋势。
化学方法主要包括腐蚀介质分析和金属腐蚀性能试验。
腐蚀介质分析可以通过取样并对管道中的腐蚀介质进行分析，以了解介质的成分和腐蚀性质。
该方法可以根据腐蚀介质的特性，推断出管道内腐蚀的原因和发展状况。
金属腐蚀性能试验可以通过模拟实际工作环境，对材料的耐腐蚀性能进行评估。
例如，可以使用腐蚀试样进行腐蚀浸泡试验，通过测量试样的质量损失和以及产生的腐蚀产物，来评价材料的耐腐蚀性能。
电化学方法是目前应用较为广泛的腐蚀评价方法之一、电化学方法通过测量金属表面的电极反应和电位变化，来评价金属的腐蚀程度。
常用的电化学方法包括极化曲线法、交流阻抗法和腐蚀电流密度法等。
极化曲线法通过改变电位并测量电流的变化，来绘制出电极的极化曲线，并通过曲线的特征参数来评价腐蚀程度。
交流阻抗法通过施加交流电信号，并测量电压和电流的相位关系，来计算出电化学纯电阻和纯容抗等参数，从而间接评价腐蚀情况。
腐蚀电流密度法则是通过测量电极的腐蚀电流密度，并结合电位变化，来评价腐蚀的严重程度。
综上所述，天然气集输管道内腐蚀直接评价方法研究是为了实时了解管道腐蚀的情况和趋势。
