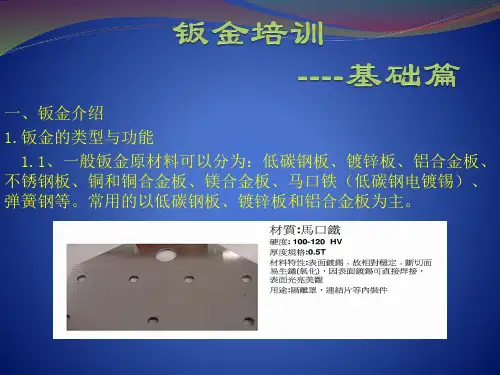

钣金基础知识培训讲义（计划3个课时，共6小时）一、1、主视图。
左视图。
右视图。
俯视图。
仰视图。
后视图。
重点：观察点定位。
图（1）国内图纸以I国内右视图对应国外左视图；国内左视图对应国外右视图。
国外图纸均有图2的图标表示。
2、一般而言，一个物件，有三个视图足以表达其结构；简单的物件只需二个视图，则完全能表达其结构；复杂的物件需要更多的视图表示，此外还可以引进剖视图，进行表达局部结构。
另外，某些局部小位置需引进局部放大图，重点表达尺寸及结构。
（图2）3、展开图：在钣金加工过程中，由许多物件是由板材经剪切后折弯成型的，其最初为一块平面板材，在复杂的物件中，工程设计人员均给出其加工路线图，即展开图；4、图纸分类（1）零件图（2）部件图（3）总装图举例说明：各种图纸的区别与联系5、各种图纸必须具备的图纸术语（1）零部件名称、图号：（2）用料的规格、尺寸、数量：（3）图纸所反映的物件结构；（4）物件的尺寸、标注；重点介绍：尺寸标注的基准线，对尺寸链概念、举例说明。
（5）物件的加工精度要求；a：表面粗糙度：衡量表面最高点与最低点之差数值，分14级。
b：尺寸公差与配合：（1）公差：A：基本尺寸B：上公差C：下公差（2）公差等级：1-14级；级数大，精度低；制造按图纸上标注等级产生，图纸未标注，按S14级（自由公差）产生。
（3）配合形式：a: 间隙配合b: 过渡配合c: 过盈配合c：形位公差：直线度，平行度、同心度、垂直度、同轴度、平面度、真园度、单向跳动、双向跳动。
二、钣金加工的设备介绍1、剪板机2、折弯机3、卷板机4、压力机5、以及各类小型设备、工具介绍。
使用及保养三、钣金加工工艺特点（一）、落料、剪料及开胚1：剪料：通过剪板机开料、形成规则板料要求：a：开料前的检验（1）：使用料是否符合要求，厚度、颜色等（2）：表面质量情况（3）：尺寸情况b：开料过程中的控制（1）：尺寸控制、长、宽、对角线、角度：（2）：数量控制（3）：排料控制C：开料后物件的控制：（1）：物件的标识（2）：物件的堆放（3）：不合格品及返工品的处置（4）：边角料及废料的处置2：开胚a：使用模具冲裁开胚。
适用于大批量、小件物开胚。
b：使用模块、模型、划线、剪切开胚要求：（1）：排料要求：A：搭边量》2；间距》2。
B：折弯方向首先考虑避免与板材扎制方向平行，尽量与板材扎制方向垂直。
（2）：开料前、过程中及开料后的控制。
（同上）（二）：成型a：折弯机成型重点抓住（1）基准线、面控制：尽可能少的基准线、面定位，正反折弯亦要求同一基准线、面。
（2）重要尺寸控制（3）成型前、过程中，成型后的控制（同上）b：模具成型c：其他成型方法（1）、翻边（内翻边、外翻边）（2）压筋（3）缩口、扩口、胀形、拉伸介绍3、装配（1）焊接装配（2）铆接装配（冷作装配）要求：a：装配前的检验b：装配过程中的控制c：装配后的处理（3）重点例举，标准产品的工艺加工流程说明a：灯箱底框：开料成型加强筋：组焊开料成型面板：开料冲孔成型组焊压框：开料冲孔成型切口组焊b：上封板：开料成型组焊铆装c、侧板：围板：开料冲缺口冲孔成型加强筋：开料成型组焊连接板：开料冲孔成型d：变径接头：以四方的大小头为例开料剪缺口成型铆装e：90度、30度弯头模板下料剪边压筋压边铆装下料翻边圈弯成型铆装f：进风喇叭口模块下料剪缺口翻边压筋铆装铆焊工基础知识培训讲义（2焊为重点）计划4课时共8小时一、焊接工程图基础知识1、焊接工程图施工图介绍ABC：现场施工用总装图2、工程图上焊接标示方式（1）焊接方法：指用何种方法焊接：如手工焊、氩化焊、二氧化碳焊、还是埋弧焊等。
（2）焊接接头方式：对接接头、角接接头、搭接接头、T型接头等（3）坡口形式P：坡口直边 b：装配间隙0-3 a：坡口角度 r：圆弧半径 k：焊角系数坡口的制备方法A：剪切法：用于不开坡口的薄板（《4》的边缘加工。
B：刨切法：用于刨床、刨边机刨切加工直边坡口，能加工各种形式坡口，加工后的坡口平直，精度高。
C：车切法：用于轴、管类及圆形截面杆件的坡口加工。
D：切割法：用氧-乙炔、等离子切割坡口，能切割各种角度的直边坡口及各种曲边形状的接头，尤其适合用于切割厚板的坡口；切割后尽量打磨切割面E：碳刨法：碳刨切割用于多层焊背面清焊根及开坡口，切割后一定要打磨切割面。
（4）焊缝成型方式（5）焊缝中焊道层数的表示方法：见上图（6）焊接规范：电流、电压、焊接速度、气体流量、送丝速度、焊丝伸出长度等（7）焊接方位：平焊、立焊、横焊、仰焊、全位置焊接的介绍3、介绍焊接熔池的形成（1）焊接电弧力：电磁力、等离子流力、斑点压力、短路爆破力、表面张力、重力等母材金属和焊丝金属在电弧作用下被熔化而且混合在一起形成熔池。
电弧正下方的熔池金属在电弧力的作用下，克服重边和表面张力被排向熔池尾部，随着电极移动，熔池向前移动，前一个熔池冷却形成焊缝。
（2）焊缝的尺寸e：焊缝余高=0—4 h：焊缝深度》0.75t（板厚） b：焊缝宽度》3—6 a; 夹角》150—180度 k1、k2：焊角系数》3-6（3）2焊电弧过渡形式（适用于￠0.6—￠1.4焊丝，薄板焊接）（一）：短路过渡焊接：电压低，电流小。
适合于焊接薄板及进行全位置焊接。
焊接规范：电弧电压，焊接电流，焊接速度，气体流量，焊丝伸出长度，（1）：电弧电压，焊接电流在一定的焊丝直径。
电压过低，电弧引流困难，焊接过程不稳定。
电压过高，由短路过渡转变为大颗粒的长流过渡。
焊接过程不稳定。
在实际生产中，电压可在18-25V，电流在100-250A内调节到最佳。
（2）：焊接速度：焊接速度对焊缝成形、接头的机械性能及气孔等缺陷产生影响。
速度大，焊缝熔宽降低，熔深和余高也有一定减少，产生咬边，气孔多。
速度小，容易产生焊穿和焊缝组织粗大等缺陷。
4、焊丝伸出长度：喷嘴与工件的垂直距离。
合适的焊丝伸出长度为焊丝的直径的控制在10-20。
气保护效果下降，易产生气孔。
长度短：飞溅易堵喷嘴。
5、气体流量：5-15（升/每分钟）流量过大：易对熔池影响成形，咬边流量过小：保护不好，气孔6、电流极性：直流反极性，工件为负极，焊枪为正极。
（飞溅小，电流稳定，成形好，含氢低，熔深大。
）直流正极性：（堆焊及焊补铸件时用，热量输入大。
）（二）细颗粒过缩对于2焊，一定直径的焊线，在电流增大到一定数值并配从适当的电弧电压后，焊丝金属熔滴可以以较小的对自由飞落形式进入熔池，即细颗粒过度，有电弧穿透力强，母材熔深大的特点，适合于焊接中等厚度及大厚度工件。
4：2焊接操作要点引弧、熔池保持、电弧行走以及收弧是电弧焊过程的四个基本操作环节。
A：引弧：容易擦伤工件表面及产生未焊透缺陷。
B：熔池保持以及电弧行走：焊接过程中，焊工一方面要仔细观察熔池状态，保持熔池尺寸（宽度）不变，并不断调整焊枪角度，控制弧长以保持熔池金属不致溢流；另一方面，要保持电弧沿焊接方向的行走均匀一致。
只有熔池大小和焊接电弧移动速度一直保持不变时，才能获得均匀一致的焊缝。
C：收弧：容易在熄弧处形成弧坑，产生气孔、裂纹、夹渣等缺陷。
操作要点：a)焊接速度：要求焊枪焊接方向匀速进行，根据焊接板厚、接头方式、焊接方位等不同，垂直焊接方向作不同运丝方式，见下表。
电弧焊运丝的几种常用方式b)焊接角度：根据焊接方位及焊接接头方式不同调整焊枪与工件的角度（二个角度）：原则：1：焊缝成型，对称，均匀2：不影响对熔池的观察5：焊接缺陷（1）焊接缺陷的分类A：外部缺陷：裂纹、气孔、夹渣、弧瘤、弧坑、未熔合、咬边、烧穿等。
B：内部缺陷：裂纹、气孔、未焊透。
（3）焊接缺陷产生的原因：6、焊接的质量控制（一）焊接前的质量控制a：金属材料的验收、检查1：材料的生产号、规格、数量、化学成分、金属力等性能、表面质量2：检查实物，表面质量、不应有裂纹，分层及超过标准规定的凹坑划分等缺陷。
3：检查投料划线，标注移植。
b：焊接材料：1：检查核对焊接材料的选用是否正确。
2：核对焊接材料实物标记。
3：检查焊接材料的表面质量4：检查焊接材料的工艺性处理是否符合要求c：坡口加工的质量检查1:：尺寸检查2:：检查坡口清理质量、无毛刺、熔渣、油污、水锈等杂物3：坡口的探伤检查d：成型加工的质量检查e：装配质量的检查1：检查零件之间的位置（注意反变形装配位置角度变化，大 2.5-3度）2：检查焊缝位置：避免十字焊缝出现，间距》100以上。
3：检查坡口角形状，尺寸和方位4：检查坡口的清理质量（二）施焊过程中的质量控制a：环境控制：1：手工电弧焊风速〈10米/秒2：气体保护焊风速〈2米/秒3：相对温度〈90%4：雨雪环境b：焊前预热的检查：预热温度、时间是否符合焊接工艺要求c：施焊时焊接规范的检查：电流、电压、焊接速度、气体流量、送丝速度、焊丝伸出长度等是否符合焊接工艺要求；层间温度是否符合要求及稳定。
d：焊接后热的检查：后热温度、时间是否符合焊接工艺要求（三）焊接成品检验1、检查焊接结构件的几何是否符合要求2、检查焊缝的外观质量及尺寸3、检验焊缝的表面，近表面以及内部缺陷4、检查焊缝的承载能力及致密性5、检查焊接接头的理化性能焊缝目视检查：工作简单，直观、方便、效率高。
焊缝目视检查项目内容及要求如下表目视检查若发现裂纹、夹渣、焊瘤等不允许有在的缺陷、应清除、补焊、修磨、使焊缝表面质量符合要求。
6、焊接变形防止及矫正变形防止及减少变形的方法 （1）反变形方位（2）刚性夹持法：通过工装，夹具、工具夹持固定工件，使工件在焊接过程中无法产生变形，但工件在拆除夹持后，会遗留较大的焊接应力。
（3）选择合适的焊接方式及焊接顺序，间断焊、反向焊、跳跃焊等产生变形的根本原因使焊接时产生的高温熔融金属快速冷却形成焊缝，焊缝晶粒小且密集，拉动焊缝周边金属向焊缝靠拢，从而使工件弯曲变形。
减少热输入或集中输入，就能减少焊接变形。
连续焊变形最大，跳跃焊、反向焊次之，复合焊最小。
（ 4）施焊前点焊强度的保证与控制，点焊焊点数量、焊点长度、布局等（5）正确配置焊接位置、长度、形式变形矫正(1)机械矫正法：压、打，敲。
（2）火焰矫正法6、焊接设备保养：A：一级保养：每天进行的设备维护；（1）：输入、输出电路检查、紧固；（2）：焊枪、焊钳维护；（3）：设备外表面清擦油污、粉尘、水锈等杂物。
B：二级保养：每月进行的设备维护；（1）：彻底一级保养的项目。
（2）：更换易损件（3）：拆除机壳清擦油污、粉尘、水锈等杂物。
C：三级保养：由专业人员每三个月至一年进行的设备维护；1）：彻二级保养的项目。
（2）：更换易损件、输入、输出电路、元件。
（3）：拆除机壳清擦油污、粉尘、水锈等杂物。
7、安全教育（1）；电源：输入电压为220380V，检查、维护应断电进行，或由专业人员进行。
