第7章答案-《机械制图习题集》(第二版 钱可强)

第7章零件图7.3 根据轴测图，在白纸或坐标纸上徒手画零件草图，并标注尺寸。

H T 150技术要求 未注明圆角R 2Z A l S i 7M g材料材料 踏架 阀盖 名称 名称 1． 2．7.5 极限与配合的标注。

1．解释配合代号的含义（填空）。

（1）轴套与孔：轴套与孔属于基孔制过盈配合；H表示基准孔的基本偏差代号，s表示配合轴的基本偏差代号；轴套为IT 6 级，孔为IT 7 级。

（2）轴与孔：Φ20表示轴与孔的基本尺寸为Φ20；轴与孔属于基孔制间隙配合；H表示基准孔的基本偏差代号，f表示配合轴的基本偏差代号；轴为IT 7 级，孔为IT8 级。

2．根据题7.5.1所示装配图中的配合代号查表，分别在相应的零件图上注出基本尺寸和极限偏差值。

7.6 根据已知条件，标注形位公差。

1．（1）B面对基准面A的垂直度公差值为0.015。

（2）C面对基准面A的平行度公差值为0.012。

2．（1）φ100h6对φ45p7的径向圆跳动公差值为0.015。

（2）φ100h6的圆度公差值为0.004。

（3）右端面对左端面的平行度公差值为0.01。

7.7 解释图中形位公差标注的含义。

7.8 零件测绘。

φ20k6的圆度公差值为0.006。

φ20k6的圆柱表面的直线度公差值为0.008。

φ18h7对φ10h7的同轴度公差值为0.02。

φ18h7、φ14h6、φ10h7对φ10h7的径向圆跳动公差值为0.012。

7.10 看懂托架零件图：（1）标注该零件在长、宽、高三个方向的主要尺寸基准；（2）画出左视图。

高度方向的主要尺寸基准长度方向的主要尺寸基准宽度方向的主要尺寸基准技术要求1．未注圆角R3~ R52．铸件不得有砂眼、裂纹。

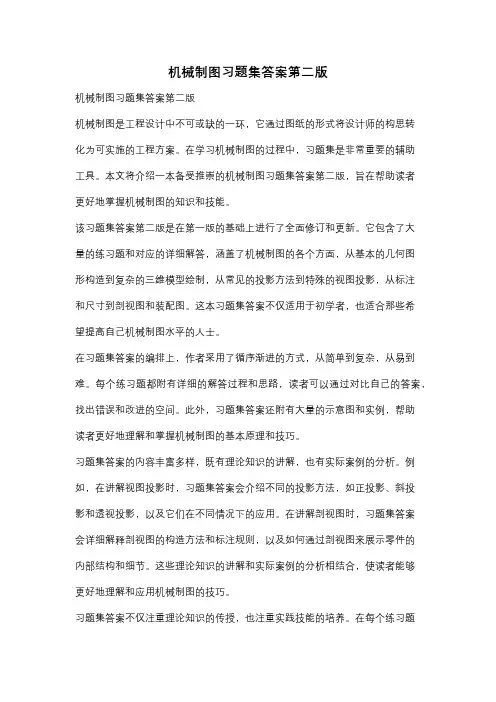

机械制图习题集答案第二版机械制图习题集答案第二版机械制图是工程设计中不可或缺的一环，它通过图纸的形式将设计师的构思转化为可实施的工程方案。

在学习机械制图的过程中，习题集是非常重要的辅助工具。

本文将介绍一本备受推崇的机械制图习题集答案第二版，旨在帮助读者更好地掌握机械制图的知识和技能。

该习题集答案第二版是在第一版的基础上进行了全面修订和更新。

它包含了大量的练习题和对应的详细解答，涵盖了机械制图的各个方面，从基本的几何图形构造到复杂的三维模型绘制，从常见的投影方法到特殊的视图投影，从标注和尺寸到剖视图和装配图。

这本习题集答案不仅适用于初学者，也适合那些希望提高自己机械制图水平的人士。

在习题集答案的编排上，作者采用了循序渐进的方式，从简单到复杂，从易到难。

每个练习题都附有详细的解答过程和思路，读者可以通过对比自己的答案，找出错误和改进的空间。

此外，习题集答案还附有大量的示意图和实例，帮助读者更好地理解和掌握机械制图的基本原理和技巧。

习题集答案的内容丰富多样，既有理论知识的讲解，也有实际案例的分析。

例如，在讲解视图投影时，习题集答案会介绍不同的投影方法，如正投影、斜投影和透视投影，以及它们在不同情况下的应用。

在讲解剖视图时，习题集答案会详细解释剖视图的构造方法和标注规则，以及如何通过剖视图来展示零件的内部结构和细节。

这些理论知识的讲解和实际案例的分析相结合，使读者能够更好地理解和应用机械制图的技巧。

习题集答案不仅注重理论知识的传授，也注重实践技能的培养。

在每个练习题的解答过程中，习题集答案会引导读者使用常见的绘图工具和软件，如AutoCAD和SolidWorks，来完成图纸的绘制和编辑。

通过实际操作，读者可以更加熟悉这些工具和软件的使用方法，提高自己的绘图技能。

总之，机械制图习题集答案第二版是一本非常实用的工具书，它不仅提供了大量的习题和解答，还注重理论知识和实践技能的培养。

通过学习和掌握这本习题集答案，读者可以更好地理解和应用机械制图的知识和技巧，提高自己的工程设计水平。

第二篇 技能模块项目六 识读减速器箱体零件图1.识读支座零件图并回答问题。

(1)该零件的名称是 支座 ，比例为 1：1 材料是 HT150 ，其含义为 灰铸铁、抗拉强度为150MPa 。

(2)该零件用 4 个图形表达，主视图采用 局部 剖视图，是用 任意 剖切平面剖得的，其他分别是 全剖的左视 图、 俯视 图、 移出断面图 图。

(3)底板上共有 2 个连接用的通孔，它们的定形尺寸是 Φ10 ，定位尺寸是 44 ，表面粗糙度为 。

(4)顶部凸台共有 2 个通孔，表面粗糙度为。

(5)φ20K7(006.0015.0+-)的公称尺寸是 Φ20 ，上极限尺寸为 Φ20.006 ，下极限尺寸为 Φ19.985 ，上极限偏差为 +0.006 ，下极限偏差为 -0.015 ，公差为 0.021 ，公差带代号为 K7 ，基本偏差代号为 K ，其值为 +0.006 ，标准公差代号为 7 ，其值为 0.021 。

(6)M10的含义是 粗牙普通螺纹，公称直径为10，右旋 。

(7)该零件采用了 3 种表面粗糙度代号，按表面粗糙度值从小到大排列应为 、、 。

(8)补画出左视外部形状图。

（略）2.识读底座零件图并回答问题。

(1)该零件的名称是 底座 ，材料为 HT200 ，属于 箱体 类零件。

(2)该零件共用了 5 个图形，主视图采用了 半剖视图的画法 ，左视图采用了 全剖视图的画法 ，另外还有 俯视图 、 A 向局部视图 和 B 向局部视图 。

(3)零件长度方向的尺寸基准为 主视图对称中心平面 ，宽度方向的尺寸基准为 俯视图对称中心平面 ，高度方向的尺寸基准为 底座顶面 。

(4)零件的前方主要形状为 带孔腰形体 ，其左、右两边有 带有螺纹孔的腰 形的凸台，后方有 带有螺纹孔的 凸台。

(5)该零件上共有 20 个螺纹孔，其中上端有 7 个，标注为 4×M5-7H 、3×M6-7H ；前面有 5 个，标注为 4×M5-7H 、M5 ；后面有 4 个，标注为 4× M5-7H ；左右各有 2 个，标注为 4× M10-7H 。

机械制图（少学时）（第二版）习题册参考答案12第1章 制图基本知识与技能1—5 尺寸标注练习 (二)31—7 参照图例用给定的尺寸作弧连接451—8 按图上所注尺寸完成下列图形的线段连接 （比例 1∶1 ）67第2章 正投影作图基础891011121314152—9 平面的投影 （一）162—10平面的投影 （二）172—11 根据基本体的两视图补画第三视图,并写出基本体的名称 ( 1、2、3题标注尺寸)182—12 基本体的投影作图与尺寸标注2—13根据立体图画三视图（尺寸从立体图中量取，去整数）19202—14 平面切割体 （一）完成平面体被切割后的三面投影212—15 平面切割体 (二) 完成平面体被切割后的三面投影222—16 曲面切割体 (一)完成曲面体被切割后的左视图,并进行比较,找出异同点和规律232—17 曲面切割体 (二)完成曲面切割体被切割后的视图或补画视图中的缺线2—18由给定视图画正等轴测图 (一)任选三题：单号或双号2—19由给定视图画正等轴测图 (二)任选三题：单号或双号24252—20 徒手作图基本练习262—21 根据两视图徒手补画左视图或俯视图，并在斜格内画正等轴测图。

272—22 补画视图中的漏线 （在给出的轴测图轮廓内徒手完成轴测草图）28训练与自测题29训练与自测题 （续）30第3章 组合体3—1 补画下列组合体表面交线313—2 按形体分析的方法逐步画出轴测图所示组合体的三视图3—3补画视图中漏画的相贯线（一）323—4补画视图中漏画的相贯线（二）（可用简化画法）3334353—6 参照轴测图，补画三视图中的漏线（一）363—7 参照轴测图，补画三视图中的漏线（二）373—8 根据两视图，（参照轴测图）补画另一视图（一）383—9 根据两视图，（参照轴测图）补画另一视图（二）3—10根据轴测图徒手画三视图（可选若干题）393—10（续）403—10（续）（15、16题略）413—13标注尺寸（数值从图中量取，取整数）423—14用▲符号标出宽度、高度方向尺寸主要基准，并补注视图中遗漏的尺寸（数值从图中量取）433—15 标注组合体的尺寸，数值从视图中量取（取整数），并标出尺寸基准443—16画组合体的三视图，并标注尺寸453—17第二次作业——组合体46473—18参照轴测图，根据给出的主视图补画俯、左视图（立体的宽度为10mm）483—19参照第1题，读懂组合体的三视图，并填空493—20根据给定的两个视图补画左视图（有多种答案，至少画出两个）50。

机械制图（少学时）（第二版）习题册参考答案12第1章 制图基本知识与技能1—5 尺寸标注练习 (二)31—7 参照图例用给定的尺寸作弧连接451—8 按图上所注尺寸完成下列图形的线段连接 （比例 1∶1 ）67第2章 正投影作图基础891011121314152—9 平面的投影 （一）162—10平面的投影 （二）172—11 根据基本体的两视图补画第三视图,并写出基本体的名称 ( 1、2、3题标注尺寸)182—12 基本体的投影作图与尺寸标注2—13根据立体图画三视图（尺寸从立体图中量取，去整数）19202—14 平面切割体 （一）完成平面体被切割后的三面投影212—15 平面切割体 (二) 完成平面体被切割后的三面投影222—16 曲面切割体 (一)完成曲面体被切割后的左视图,并进行比较,找出异同点和规律232—17 曲面切割体 (二)完成曲面切割体被切割后的视图或补画视图中的缺线2—18由给定视图画正等轴测图 (一)任选三题：单号或双号2—19由给定视图画正等轴测图 (二)任选三题：单号或双号24252—20 徒手作图基本练习262—21 根据两视图徒手补画左视图或俯视图，并在斜格内画正等轴测图。

272—22 补画视图中的漏线 （在给出的轴测图轮廓内徒手完成轴测草图）28训练与自测题29训练与自测题 （续）30第3章 组合体3—1 补画下列组合体表面交线313—2 按形体分析的方法逐步画出轴测图所示组合体的三视图3—3补画视图中漏画的相贯线（一）323—4补画视图中漏画的相贯线（二）（可用简化画法）3334353—6 参照轴测图，补画三视图中的漏线（一）363—7 参照轴测图，补画三视图中的漏线（二）373—8 根据两视图，（参照轴测图）补画另一视图（一）383—9 根据两视图，（参照轴测图）补画另一视图（二）3—10根据轴测图徒手画三视图（可选若干题）393—10（续）403—10（续）（15、16题略）413—13标注尺寸（数值从图中量取，取整数）423—14用▲符号标出宽度、高度方向尺寸主要基准，并补注视图中遗漏的尺寸（数值从图中量取）433—15 标注组合体的尺寸，数值从视图中量取（取整数），并标出尺寸基准443—16画组合体的三视图，并标注尺寸453—17第二次作业——组合体46473—18参照轴测图，根据给出的主视图补画俯、左视图（立体的宽度为10mm）483—19参照第1题，读懂组合体的三视图，并填空493—20根据给定的两个视图补画左视图（有多种答案，至少画出两个）50。

机械制图习题册二版答案机械制图习题册二版答案机械制图是机械工程专业中非常重要的一门课程，通过学习机械制图，学生可以掌握绘制机械零件和装配图的技巧，提高对机械结构的理解和分析能力。

而习题册则是帮助学生巩固所学知识的重要辅助工具。

本文将为大家介绍机械制图习题册二版的答案。

在机械制图习题册二版中，包含了大量的练习题，涵盖了机械制图的各个方面。

从基础的线条绘制到复杂的装配图，都能在习题册中找到相应的题目。

而答案则是学生们在完成练习后进行自我检查和纠正错误的重要参考。

首先，我们来看一下习题册中的线条绘制部分。

这部分主要包括了直线、圆弧、椭圆等基本线条的绘制。

通过这些练习，学生可以熟练掌握使用直尺、圆规等绘图工具的技巧，提高线条的精确度和美观度。

答案中会详细列出每个线条的绘制步骤和要点，帮助学生纠正绘图中常见的错误。

接下来是零件图的绘制。

在这部分练习中，学生需要根据给定的尺寸和要求，绘制出各种不同形状的零件图。

这些零件图可能包括平面图、正视图、侧视图等，要求学生能够准确地表达零件的形状和尺寸。

答案中会给出每个零件图的正确绘制方法和注意事项，帮助学生理解并纠正自己的错误。

除了零件图，习题册中还包含了装配图的绘制。

装配图是将多个零件图按照一定的关系和位置组合在一起，形成一个完整的装配结构。

在这部分练习中，学生需要根据给定的装配要求，绘制出装配图，并标注出零件之间的连接关系和装配顺序。

答案中会给出正确的装配图绘制方法和步骤，帮助学生理清装配结构，并避免常见的错误。

除了上述内容，习题册中还包含了一些综合性的练习题，要求学生能够综合运用所学知识，解决实际工程问题。

这些练习题通常会涉及到机械结构的设计和分析，要求学生能够运用绘图技巧和机械原理，找出最优解决方案。

答案中会给出详细的解题思路和步骤，帮助学生理解问题的本质和解决方法。

总之，机械制图习题册二版的答案是学生们学习和巩固机械制图知识的重要参考。

通过仔细研读答案，学生们可以纠正自己在绘图过程中的错误，提高绘图的准确性和效率。
