机械制图习题答案 第二章 钱可强

机械制造技术基础第二章课后答案#1.金属切削过程的实质是什么答：金属切削过程就是刀具从工件上切除多余的金属，使工件得到符合技术要求的几何精度和表面质量的过程。

2.切削运动可分哪两类，各有什么特点答：切削运动可分为主运动和进给运动。

主运动在切削过程中速度最高，消耗的功率最大，并且在切削过程中切削运动只有一个。

进给运动的速度较低、消耗的功率较小，进给运动可以有一个或多个。

3.切削用量的主要参数有哪些答.：切削用量的参数有切削速度、进给量和背吃刀量。

4.试述车刀前角、后角、主偏角、负偏角和刃倾角的作用，并指出如何使用答：前角对切削的难易程度有很大的影响，前角大小的选择与工件材料、刀具材料、加工要求有关。

后角的作用是为了减小后刀面与工件之间的摩擦和减少后刀面的磨损。

主偏角的大小影响切削条件、刀具寿命和切削分力的大小。

！5.车外圆时，车刀装得过高或过低、偏左或偏右，刀具角度会发生哪些变化什么情况下可以利用这些变化答：当刀尖高于工作中心时，刀具工作前角将增大，工作后角将减小。

如果刀尖低于工作中心，则刀具工作前角减小，后角增大。

若刀杆右偏，则车刀的工作主偏角将增大，负偏角将减小。

若刀杆左偏，则车刀的工作主偏角将减小，负偏角将增大。

6.试标出图刀具的五个基本角度及主切削刃和副切削刃。

7.列举外圆车刀在不同参考系中的主要标准角度及其定义。

答：1）前角：在正交平面内测量的前刀面与基面之间的夹角；后角：在正交平面内测量的主后刀面与切削平面之间的夹角；主偏角：在基面内测量的主切削刃在基面上的投影与进给方向的夹角；副偏角：在基面内测量的副切削刃在基面上的投影与进给运动反方向的夹角；刃倾角：在切削平面内测量的主切削刃与基面之间的夹角；副后角：在副切削刃上选定点的副正交平面内，副后刀面与副切削平面之间的夹角。

8.偏角的大小对刀具耐用度和三个切削分力有何影响当车削细长轴时，主偏角应选得较大还是较小为什么答：当切削面积不变时，主偏角增大，切削厚度也随之增大，切屑变厚，因而主切削力随着主偏角的增大而减小，但当主偏角增大到60~70之间时，主切削力又逐渐增大主偏角；背向力随着主偏角的增大而减小，进给力随着主偏角的增大而增大。

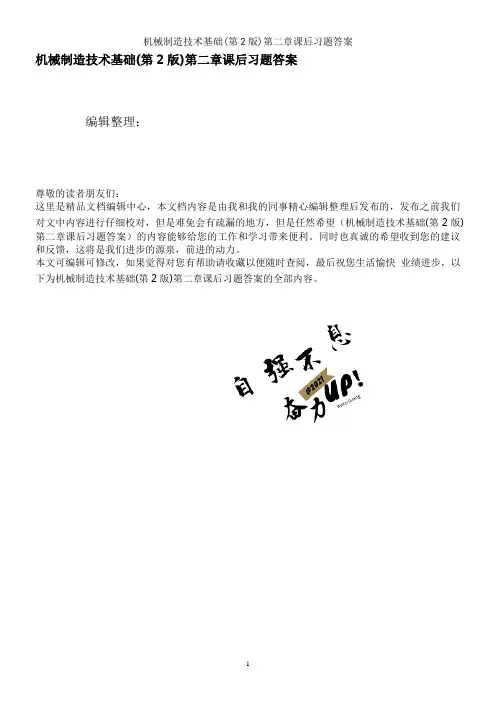

机械制造技术基础(第2版)第二章课后习题答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（机械制造技术基础(第2版)第二章课后习题答案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为机械制造技术基础(第2版)第二章课后习题答案的全部内容。

《机械制造技术基础》部分习题参考解答第二章 金属切削过程2-1 什么是切削用量三要素？在外圆车削中，它们与切削层参数有什么关系？ 答：切削用量三要素是指切削速度v 、进给量f 、背吃刀量a p （切削深度)。

在外圆车削中,它们与切削层参数的关系是:2—2 确定外圆车刀切削部分几何形状最少需要几个基本角度？试画图标出这些基本角度。

答：确定外圆车刀切削部分几何形状最少需要7个基本角度：前角、后角、主偏角、副偏角、副前角、副后角和刃倾角，这些基本角度如下图所示(其中副前角、副后角不做要求）。

2—3 试述刀具标注角度和工作角度的区别。

为什么车刀作横向切削时,进给量取值不能过大？答：刀具标注角度是在静态情况下在刀具标注角度参考系中测得的角度;而刀具工作角度是在刀具工作角度参考系中（考虑了刀具安装误差和进给运动影响等因素）确定的刀具角度。

车刀作横向切削时,进给量取值过大会使切削速度、基面变化过大，导致刀具实际工作前角和工作后角变化过大，可能会使刀具工作后角变为负值，不能正常切削加工（P23).2—4 刀具切削部分的材料必须具备哪些基本性能?答：（P24）(1） 高的硬度和耐磨性;（2) 足够的强度和韧性；(3） 高耐热s i n /s i n D rD p rD ph f b a A f a κκ===切削层公称厚度： 切削层公称宽度： 切削层公称横截面积：性；(4) 良好的导热性和耐热冲击性能;(5）良好的工艺性.2—5 常用的硬质合金有哪几类？如何选用?答：(P26）常用的硬质合金有三类：P类（我国钨钴钛类YT)，主要用于切削钢等长屑材料;K类(我国钨钴类YG），主要用于切削铸铁、有色金属等材料；M类（我国通用类YW），可以加工铸铁、有色金属和钢及难加工材料。

第二章习题及答案2-1晶体和非晶体的主要区别是什么？答：晶体是指其原了呈周期性规则排列的固态物体。

晶体具有周期性规则的原了排列, 主要是由于各原了Z间的相互吸引力与排斥力相平衡的结果。

晶体还具有固定的熔点和备向异性的特征。

非晶体则原了排列无规则，没有固定的熔点，且各向同性。

2-2试述纯金属的结晶过稈。

答：纯金属的结晶过稈是在冷却曲线上平台所对应的时间内发生的，实质上是金属原子由不规则排列过渡到规则排列而形成晶体的过程，它是一个不断形成晶核和晶核不断长大的过程。

1）形核当液态金属的温度下降到接近「时，液体的局部会有一些原了规则地排列起来，形成极细小的晶体，这些小晶体很不稳定，遇到热流和振动就会消失，时聚时散，此起彼伏。

当低于理论结晶温度时，稍大一点的细小晶体，有了较好的稳定性，就有可能进一步长大成为结晶核心，称为晶核。

晶核的形成有两种方式：一种为自发形核，即如前所述的，液态金属在过冷条件下，由其原了曰己规则排列而形成晶核；一种为非白发形核，即依靠液态金属屮某些现成的固态质点作为结晶核心进行结晶的方式。

非白发形核在金属结晶过稈屮起肴非常重要的作用。

2）长大晶核形成Z示，会吸附其周围液体屮的原了不断长大，在晶核长大的同时，液体屮又会产生新的晶核并长大，肓到液态金属全部消失，晶体彼此接触为止。

2-3何谓为过冷度？影响过冷度大小的因索是什么？答：实际结品温度低于理论结晶温度的现象，称为过冷现象。

理论结晶温度与实际结晶温度的差值，称为过冷度。

过冷度与金属液体的冷却速度有关，冷却速度越大，过冷度越大。

2-4晶粒粗细对金属的力学性能有何影响？细化晶粒可采取哪些措施？答：晶粒越细小，晶界越多、越曲折，晶粒与晶粒Z间相互咬合的机会就越多，越不利于裂纹的传播和发展，增强了彼此间的结合力。

不仅使强度、硬度提高，而且數性、韧性也越好。

为了能够获得细晶纟H•织，实际生产屮常采用增大过冷度NT、变质处理和附加振动等方法。

2-5什么是合金相图？什么是共晶转变和共析转变？答：合金相图是通过实验方法建立的。

机械制图（少学时）（第二版）习题册参考答案12第1章 制图基本知识与技能1—5 尺寸标注练习 (二)31—7 参照图例用给定的尺寸作弧连接451—8 按图上所注尺寸完成下列图形的线段连接 （比例 1∶1 ）67第2章 正投影作图基础891011121314152—9 平面的投影 （一）162—10平面的投影 （二）172—11 根据基本体的两视图补画第三视图,并写出基本体的名称 ( 1、2、3题标注尺寸)182—12 基本体的投影作图与尺寸标注2—13根据立体图画三视图（尺寸从立体图中量取，去整数）19202—14 平面切割体 （一）完成平面体被切割后的三面投影212—15 平面切割体 (二) 完成平面体被切割后的三面投影222—16 曲面切割体 (一)完成曲面体被切割后的左视图,并进行比较,找出异同点和规律232—17 曲面切割体 (二)完成曲面切割体被切割后的视图或补画视图中的缺线2—18由给定视图画正等轴测图 (一)任选三题：单号或双号2—19由给定视图画正等轴测图 (二)任选三题：单号或双号24252—20 徒手作图基本练习262—21 根据两视图徒手补画左视图或俯视图，并在斜格内画正等轴测图。

272—22 补画视图中的漏线 （在给出的轴测图轮廓内徒手完成轴测草图）28训练与自测题29训练与自测题 （续）30第3章 组合体3—1 补画下列组合体表面交线313—2 按形体分析的方法逐步画出轴测图所示组合体的三视图3—3补画视图中漏画的相贯线（一）323—4补画视图中漏画的相贯线（二）（可用简化画法）3334353—6 参照轴测图，补画三视图中的漏线（一）363—7 参照轴测图，补画三视图中的漏线（二）373—8 根据两视图，（参照轴测图）补画另一视图（一）383—9 根据两视图，（参照轴测图）补画另一视图（二）3—10根据轴测图徒手画三视图（可选若干题）393—10（续）403—10（续）（15、16题略）413—13标注尺寸（数值从图中量取，取整数）423—14用▲符号标出宽度、高度方向尺寸主要基准，并补注视图中遗漏的尺寸（数值从图中量取）433—15 标注组合体的尺寸，数值从视图中量取（取整数），并标出尺寸基准443—16画组合体的三视图，并标注尺寸453—17第二次作业——组合体46473—18参照轴测图，根据给出的主视图补画俯、左视图（立体的宽度为10mm）483—19参照第1题，读懂组合体的三视图，并填空493—20根据给定的两个视图补画左视图（有多种答案，至少画出两个）50。
