喷气织机故障代码及故障原因

喷气织机常见故障及其解决办法作者：王德辉来源：《企业文化》2018年第24期摘要：介绍喷气织机设备工作的几个方面，论述设备在生产运行中常见的故障现象，并阐述对故障现象的解决办法，旨在提高运行效率和提升产品质量。

关键词：故障现象；解决办法；运行效率；产品质量喷气织机是高度机电一体化的纺织机械设备，在生产运行实践中，由于电气元件和机械部件异常，会引发故障造成停车压车不正常运行，影响安全、造成疵布、降低效率、降低产量。

积多年工作经验，下面以ZA205i日本津田驹喷气织机为例浅谈如下：喷气织机在生产运行中出现最多的故障现象是断纬。

断纬有多种表现形式：（1）纬纱尖缠绕或弯曲，纬纱端部到达晚。

分析：输送力不足、原动侧边纱松、开口不良、在织物右侧纬纱纱尖处有轻微的缠绕或弯曲，形成短纬造成停台。

解决办法：A把挡纱销、主喷定时提前或推后6度；B加大经纱张力，去除纱疵、飞花附着；C更换供纱侧剪刀；D降低主喷嘴压力；E查找引纬部分漏气给予堵住；F检查各闷头气管是否破完好；G提高辅喷压力并检查其高度和角度；H根据纬纱种类不同在3到5度范围内调整；I改变钢筘综框的穿法，提高经纱张力；J左剪刀刀片必须锋利，异形筘筘面必须保持清洁；K提前或延迟电磁针的开关时间；L 对左剪刀前后位置不合适造成的纬停可调整剪刀下面的滑块，使剪刀固定片的前面在曲轴；0度时与钢筘前面一致。

笔者在维修过程中曾遇到过几次在停车状态测试各电磁阀都正常，而一开车就停，别的找不到毛病，最后更换编码器后正常运行。

（2）纬纱弯曲型断纬。

分析：输送力不足，纬纱端部到达迟，开口不良致使纬纱U型弯曲，织机停止。

解决办法：A提前或延迟挡纱销、主喷嘴定时时间6度；B调整左剪刀、倒纱器、弃边纱作用时间，以减少剪切的反弹或适当提高剪切吹气压力；C缩短主喷嘴和剪刀的间距；D检查各止动阀、气管的折损；E 如果不漏气的话提高辅喷压力（0.2到0.3公斤）；F严格控制经纱接头小于3mm的规定，除去大接头、羽毛纱和飞花的附着等；G加大开口量，检查并调整开口时间；H将辅喷嘴位置左右少许移动一些（0.1至0.2毫米），并检查辅喷嘴短部是否有伤痕；I测定经纱张力，稍许加大经纱张力；J在2至5毫米范围内上下调节综框高度K用主喷嘴定规正确调整主喷嘴位置。

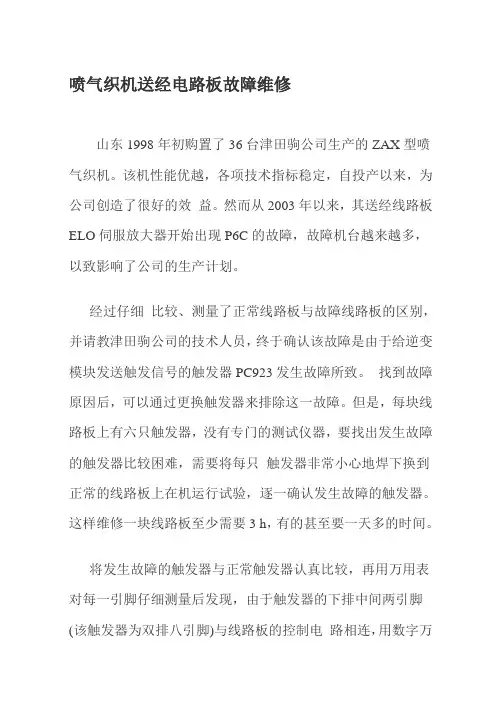

喷气织机送经电路板故障维修
山东1998年初购置了36台津田驹公司生产的ZAX型喷气织机。

该机性能优越，各项技术指标稳定，自投产以来，为公司创造了很好的效益。

然而从2003年以来，其送经线路板ELO伺服放大器开始出现P6C的故障，故障机台越来越多，以致影响了公司的生产计划。

经过仔细比较、测量了正常线路板与故障线路板的区别，并请教津田驹公司的技术人员，终于确认该故障是由于给逆变模块发送触发信号的触发器PC923发生故障所致。

找到故障原因后，可以通过更换触发器来排除这一故障。

但是，每块线路板上有六只触发器，没有专门的测试仪器，要找出发生故障的触发器比较困难，需要将每只触发器非常小心地焊下换到正常的线路板上在机运行试验，逐一确认发生故障的触发器。

这样维修一块线路板至少需要3 h，有的甚至要一天多的时间。

将发生故障的触发器与正常触发器认真比较，再用万用表对每一引脚仔细测量后发现，由于触发器的下排中间两引脚(该触发器为双排八引脚)与线路板的控制电路相连，用数字万
用表的二极管档测量这两只引脚，故障触发器的阻值在
1.01 Ω～1.20 Ω，而正常触发器的阻值在1.40 Ω以上。

按照这一规律，将测量值异常的触发器焊下上机测试，结果都发生P6C故障。

改进后的方法效果非常明显，只花两个多小时即可修好两块线路板。

采用这种方法缩小了维修范围，大大节省了维修时间，能够做到随时出现故障随时维修。

至今，维修此类故障的线路板共四十余块，只要出现P6(：故障即可维修，保证了生产计划的顺利完成，为公司创造了良好的经济效益。

1、错误信息表[0x400100E1] 读EEPROM 错误.[0x400100E2] 写EEPROM 错误![0x400100E3] 写EEPROM 2 次，一般报告这个错误时，主板没有应答信号! [0x400100E4] 限制的时间就要用光了![0x400100E5] 到限制的时间还有50 个小时![0x400100E6] 语言和限制的不匹配![0x400100E7] 错误的EEPROM 的内容，EEPROM 配置没有完成![0x400100E8] 错误的密码![0x400100EE] 接触定位传感器[0x400100F1] 错误的COM 命令[0x400100F2] 错误的COM 参数[0x400100F3] 再次移动![0x400100F4] COM 发送超时[0x400100F5] 串口通讯数据校验错误[0x400100F6] 光栅出错！[0x400100F7] 测量纸宽传感器发生错误[0x400100F8] 打印介質不存在[0x400100F9] 水平方向卡纸.[0x400100FA] 垂直方向卡纸.[0x400100FB] 索引错误[0x400100FC] 接触限位传感器[0x400100FD] 没有发现步进编码器！[0x02020000] 正在更新.[0x02020001] 升级成功.[0x02020002] DSP 开始升级命令超时.[0x02020003] DSP 数据超时.[0x02020004] DSP 结束超时.[0x02020005] 错误的升级文件格式.[0x02020006] 不合法的升级文件.[0x02020007] 升级校验码错误.[0x02020008] ARM 闪存擦除.[0x02020009] Flash 错误.[0x0202000A] EEPROM 不可用.[0x0202000B] 加载升级文件失败！[0x04020000] 不知道的警告[0x04020001] EP0 溢出.[0x04020002] 兰色正在泵墨.[0x04020003] 品色正在泵墨.[0x04020004] 黄色正在泵墨.[0x04020005] 黑色正在泵墨.[0x04020006] 浅兰色正在泵墨.[0x04020007] 浅品色正在泵墨.[0x04020008]输入限时密码错误，含有含有非法字符; 本次输入密码无效,请重新输入密码. [0x04020009] 不是一个合法限时密码; 本次输入密码无效, 请重新输入密码.[0x0402000A] 限时密码和厂商不匹配; 本次输入密码无效, 请重新输入密码.[0x0402000B] 限时密码和板子不匹配; 本次输入密码无效, 请重新输入密码.[0x0402000C] 第一次警告:再有100 个小时就超出限时了, 请向厂家索取密码.[0x0402000D] 第二次警告: 再有50 个小时就超出限时了,请向厂家索取密码.[0x0402000E] 最后一次警告: 再有1 个小时就超出限时并停止打印, 请立即向厂家索取密码. [0x0402000F] 输入选配密码错误，含有非0~F 的值.[0x04020010] 不是一个合法选配密码.[0x04020011] 选配密码和厂商不匹配.[0x04020012] 选配密码和板子不匹配.[0x04020013] 泵墨安全瓶满了, 所有墨泵停止供墨.[0x04020014]试图在不支持超频的头板版本上使用超频, 系统强制使用高速打印.[0x04020015] 专色1 正在泵墨.[0x04020016] 专色2 正在泵墨.[0x08020000] 正在初始化ARM.[0x08020001] 正在初始化USB.[0x08020002] 正在初始化FPGA.[0x08020003] 正在初始化DSP.[0x08020004] 正在初始化HEADBOARD.[0x08020005] 安装Spectra 高压板.[0x20020000] EP0 端口被中断.[0x20020002] 运动COM 超时.[0x20020003] 头板COM 超时.[0x20020004] 打印数据和点火频率不匹配.[0x20020005] 打印数据小于点火频率[0x20020006] 打印数据超出点火频率.[0x20020007] 打印的数据和开火数不匹配.[0x20020008] 内部状态.[0x20020009] FPGA 收到错误的命令.[0x2002000A] 运动速度太快或不均匀，数据输出未完成就收到点火命令.[0x2002000B] 运动命令发出30 秒后，没有收到运动完成命令.[0x2002000C] 错误的AUTOCLEAN 命令.[0x2002000D] 错误的AUTOCLEAN 命令.[0x20020050] 调试状态1.[0x20020051] 调试状态2.[0x40020000] Usb chip 非法重启.[0x40020001] 内部错误1.[0x40020002] 内部错误2.[0x40020003] 内部错误3.[0x40020004] 内部错误4.[0x40020005] 内部错误5.[0x40020006] 内部错误6.[0x40020007] 内部错误7.[0x40020008] 内部错误8.[0x40020009] 内部错误9.[0x4002000A] 运动step 1.[0x4002000B] 运动step 2.[0x4002000C] 头板step1.[0x4002000D] 头板step2.[0x4002000E] LVDS 错误.[0x4002000F] Band 方向超出定义.[0x40020010] DSP 升级失败.[0x40020011] EEPROM 读取失败.[0x40020012] EEPROM 书写失败.[0x40020013] 板子出厂没有初始化.[0x40020014] 头板复位.[0x40020015] Spectra 高压板无法在第1 步初始化.[0x40020016] 头板与出厂数据不匹配,请重置出厂数据或者更换头板.[0x40020017] 板子的厂商ID 不匹配,请升级固件.[0x40020018] 严重错误: 超过限时时间，请输入新的密码.[0x40020019] 内部错误,空白Band 或Y 向距离为零.[0x4002001A] USB1.1 连接.[0x4002001B] 严重错误: 软件使用的语言设置与权限不符，请重新设置软件语言或者输入新的语言选配密码, 并重启打印机.[0x4002001C] PINCONF 写入FPGA 错误.[0x4002001D] 工厂设置中写入的颜色数错误.[0x4002001E] 头板的EEPROM 写入失败.[0x4002001F] 喷头加热超过了55 度，所有加热被强行关闭。

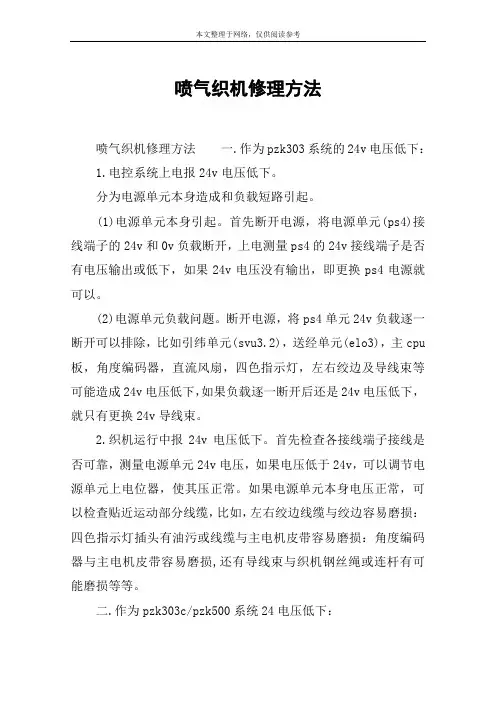

喷气织机修理方法喷气织机修理方法一.作为pzk303系统的24v电压低下：1.电控系统上电报24v电压低下。

分为电源单元本身造成和负载短路引起。

(1)电源单元本身引起。

首先断开电源，将电源单元(ps4)接线端子的24v和0v负载断开，上电测量ps4的24v接线端子是否有电压输出或低下，如果24v电压没有输出，即更换ps4电源就可以。

(2)电源单元负载问题。

断开电源，将ps4单元24v负载逐一断开可以排除，比如引纬单元(svu3.2)，送经单元(elo3)，主cpu 板，角度编码器，直流风扇，四色指示灯，左右绞边及导线束等可能造成24v电压低下，如果负载逐一断开后还是24v电压低下，就只有更换24v导线束。

2.织机运行中报24v电压低下。

首先检查各接线端子接线是否可靠，测量电源单元24v电压，如果电压低于24v，可以调节电源单元上电位器，使其压正常。

如果电源单元本身电压正常，可以检查贴近运动部分线缆，比如，左右绞边线缆与绞边容易磨损：四色指示灯插头有油污或线缆与主电机皮带容易磨损：角度编码器与主电机皮带容易磨损,还有导线束与织机钢丝绳或连杆有可能磨损等等。

二.作为pzk303c/pzk500系统24电压低下：1.pzk303c/pzk500电源单元采用集成电路和开关电源两种。

pzk303c如果24v电压低下，显示屏会没有字幕显示或出现异常显示，首先断开电源，测量ps4或开关电源的24v电压输出，断开电源单元负载，如果电压没有输出，更换ps4或24v开关电源即可。

如果电源单元电压输出正常，逐一断开电源单元负载，比如引纬单元(svu5)，送经单元(elo 5)，角度编码器，左右绞边，导线束和四色指示灯等。

2.pzk500电控系统如果24v电压低下，显示屏会显示020故障，而不显示24v电压低下，因此大家要分清楚，以为是由于通讯系统问题。

或以为是由于引纬单元造成。

首先测量24v电压是否正常，而不是更换引纬单元(svu5)。

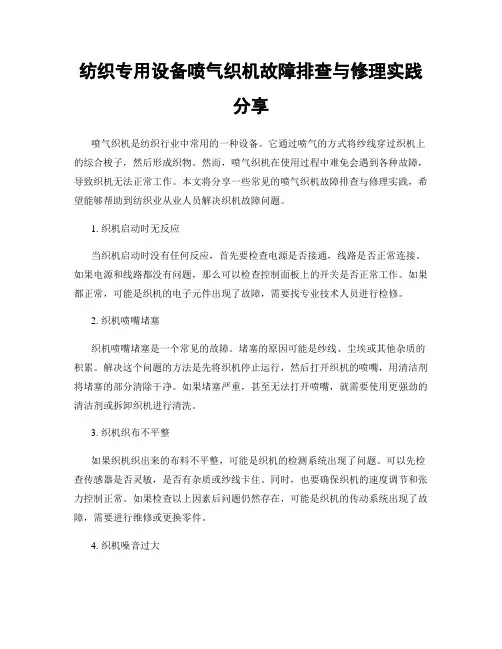

纺织专用设备喷气织机故障排查与修理实践分享喷气织机是纺织行业中常用的一种设备。

它通过喷气的方式将纱线穿过织机上的综合梭子，然后形成织物。

然而，喷气织机在使用过程中难免会遇到各种故障，导致织机无法正常工作。

本文将分享一些常见的喷气织机故障排查与修理实践，希望能够帮助到纺织业从业人员解决织机故障问题。

1. 织机启动时无反应当织机启动时没有任何反应，首先要检查电源是否接通，线路是否正常连接。

如果电源和线路都没有问题，那么可以检查控制面板上的开关是否正常工作。

如果都正常，可能是织机的电子元件出现了故障，需要找专业技术人员进行检修。

2. 织机喷嘴堵塞织机喷嘴堵塞是一个常见的故障。

堵塞的原因可能是纱线、尘埃或其他杂质的积累。

解决这个问题的方法是先将织机停止运行，然后打开织机的喷嘴，用清洁剂将堵塞的部分清除干净。

如果堵塞严重，甚至无法打开喷嘴，就需要使用更强劲的清洁剂或拆卸织机进行清洗。

3. 织机织布不平整如果织机织出来的布料不平整，可能是织机的检测系统出现了问题。

可以先检查传感器是否灵敏，是否有杂质或纱线卡住。

同时，也要确保织机的速度调节和张力控制正常。

如果检查以上因素后问题仍然存在，可能是织机的传动系统出现了故障，需要进行维修或更换零件。

4. 织机噪音过大当织机工作时发出异常的噪音，可能是由于织机的蜗轮、链条或其他部件出现了磨损。

此时应该及时检查并更换受损的零件。

此外，还应该检查织机的润滑系统是否正常，缺乏润滑可能导致机器摩擦过大造成噪音。

保持织机的正常润滑，对长期稳定运行非常重要。

5. 织机折断线织机折断线的原因可能是纱线过紧或过松，过紧会导致纱线被拉断，过松会导致纱线打结。

因此，要保持适当的张力，避免纱线断裂或打结。

此外，还应该检查织机的配件，如综合梭子、喷嘴等是否磨损，需及时更换以保证纱线顺利进行。

6. 织机织布质量下降如果织机织出来的布料质量下降，可能是由于织机的调整不当或织机零件磨损。

首先，要检查织机的张力调节是否恰当，织机速度是否合适。

喷⽓织机常见问题的原因分析及调整⽅法，做好这些，效率提升⼀倍！喷⽓织机具有速度快、⾃动化程度⾼、运⾏稳定、适⽤范围⼴等优点。

作者宋绪忠根据⼗⼏年的⽣产实践，结合喷⽓织机操作指导书及所学知识，不断地归纳总结出喷⽓织机常见故障的产⽣原因及解救办法。

百脚(缺纬)现象：纬纱在整个布幅中缺⼀段纬纱，织机没有关车，平纹中叫缺纬，斜纹中叫百脚。

边撑刺现象：纬纱被边撑刺环挑断，多发⽣在纬密较⼤的细织物或纬纱断裂强⼒较低的织物。

储纬器处断纬现象：表现纬纱在储纬器断纬频繁，甚⾄不能正常开车。

纬纱⼊纬不良现象：在左侧织⼝出，纬纱进织⼝不顺利，形成环状断纬。

探纬头⼆表现断纬多经缩现象：由于停车时间长或送经卷取配合失误或经纱张⼒不均、⽚纱张⼒不均，停车后再开车时经纱产⽣张⼒差⽽造成纬纱⽅向经纱呈波浪状，⽽且与经纬纱密度、织物组织有⼀定关系，⼀般发⽣在如2/1、3/1、4/1等织物组织。

密路稀纬破洞现象：由于综框⾼度不合适或织⼝位置不良，造成钢筘在前死⼼时，钢筘在凸起将纬纱碰断，⽽形成破洞，多发⽣在2/1、3/1、4/1等织物。

右侧单个纬缩现象：由于纬纱出右侧受到外界⼒量阻挡⽽不能伸直造成，常出现在织物右侧，形成单个纬缩，其特点为不连续单个纬缩。

左边纬缩现象：主要在布⾯左侧，即主喷嘴侧，表现为起圈纬缩，出现时⼀般成⽚出现，⽐较好把关。

附：喷⽓织机常见故障处理⽅法⼀、故障分析1）调压阀故障。

在关闭喷⽓织机时，利⽤压⼒表进⾏测压时发现压⼒要稍⾼于设定值，在开启喷⽓织机后发现压⼒呈近似直线下降，直⾄稳定在某个数值，此时再调⾼或调低调压阀，压⼒值并没有出现变动，由于喷⽓织机不同织物所需压⼒值不同，⽽⽆法通过调压阀来改变⽓压则会造成产品质量不合格，甚⾄出现设备纬向停台，造成经济损失。

为了了解调压阀故障内因，技术⼈员对调压阀进⾏了拆解和分析，认为调压阀故障的主要原因是调压阀内密封垫⽼化引起，此外，调压阀阀芯柱和芯座间隙的存在也会导致调压阀⽆法调压，因此应从这两个⽅⾯来解决调压阀故障问题。

喷气织机一般故障见解喷气织机纬停原因与处理 1.2喷气织机纬向停机的几种原因及处理方法：1一、纬向系统1、纬纱在进口侧布边形成双纬：检查绞边纱开口是否正常;2、纬纱在织口内形成无规律双纬：应顺着纬纱的起源查看纬纱是否有大结头、小辫子、羽毛纱等疵点如发现有,应及时处理;3、纬纱为弱捻或者粗细不匀：检查纬纱,发现弱捻或者粗细不匀及时更换;4、探头H2有污渍或积花：织机显示长纬,而纬纱正常,查看探头H2是否有污渍或积花,如发现有应立即处理;5、机械故障：纬纱吹出主喷嘴后未到头,连续几次在同一位置,应检查主喷嘴气压是否正常,辅助喷嘴气压设置是否合适; 二、经向系统1、织轴质量：为了提高经纱张力的均匀度,整经应采用间歇整经,集体换筒方法,在浆纱过程中尽可能采用多根湿绞及双浆槽,高压上浆,使经纱上浆均匀,降低毛羽,帖服毛羽、提高浆纱耐磨性,为使经纱表面光滑,减少织造过程中的摩擦,宜采用后上腊,腊的用量应控制在0.25－0.35％之间;2、合理选用开口机构：不同的开口机构所形成的梭口、梭口稳定性和清晰度也不一样,喷气织机织造多采用全开梭口方式的开口机构,梭口清晰有利于纬纱通过梭口,减少因绊纬而造成的纬向停机;3、梭口尺寸的配置：缩短梭口长度,可减少经纱与经纱、经纱与综眼的摩擦、经纱的毛羽减少;同时梭口长度缩短后、在梭口前后对称度不变的情况下、梭口的前部长度也减小;前梭口角大、增大了梭口的引纬空间、有利于开清梭口、防止经纱相互粘连;4、后梁高低的确定：高后梁能减小打纬阻力、有利于打紧纬纱、而且还能使经纱产生侧向移动、消除方眼、筘痕;但后梁越高、易使上层经纱张力过小、造成开口不清而发生停纬、纬缩等问题;5、上机张力：上机张力是指平综是经纱的静态张力;在打纬时经纱在综眼内摩擦移动量的大小与上机张力成反比;上机张力小,易引起开口不清而造成绊纬形成停纬,因此,适当增加上机张力可以提高开口清晰度,减少停纬和纬缩的产生; 经纱轻浆而造成的开口不清纬纱受阻停纬,为了解决喷射受阻造成的停纬,要合理调整前梭口的几何形状,1、前移停经架,减少经纱磨擦距离;2、将综框按组织分层、但下层经纱不可浮起过高;1/1=1+1=2两片高、两片低;2/1=2+1=3,三片高,三片低;2/2=2+2=4,四片高,四片低;依此类推,把上层经纱分成几层;减少毛羽互相纠缠;3、使用滑石粉;增加开口清晰度,适当增加上机张力,张力的大小要在断经和开口清晰之间选择合理方案; 三、温湿度织布车间温湿度控制得是否得当,将影响喷气机生产能否顺利进行;织布车间的温湿度要根据纱线种类来设定,棉织温度可控制在23°－30°之间,相对湿度必须控制在70％－78％之间,若温湿度过低纬纱收缩性质会发生变化,影响纬纱飞行造成停纬; 喷气织机纬向停机的几种原因及处理方法：2一机械方面 1：纱尖缠结或弯曲型断纬在织物右侧布边的纬纱尖端处,有轻微的缠结或弯曲,形成短纬,产生停台; A：形成原因 1右侧布边的边纱、绞边纱、假边纱松弛或经纱纱疵、飞花附着等原因造成开口不清; 2主喷嘴压力太高,或安装不标准; 3主喷嘴喷气时间和电磁针作用时间配合不当; 4电磁针的高度和位置不标准; 5压缩空气管道漏气; 6辅助喷嘴压力过低,高度和角度不合适; 7左侧剪刀不锋利; 8左侧布边经纱松驰; 9筘面不清洁,有飞花、杂物附着; 10电磁阀工作不良; B：消除方法 1加大经纱张力或去除纱疵、飞花附着; 2降低主喷嘴压力或调整主喷嘴压力位置; 3提前或延迟电磁针的开发时间,并将主喷嘴喷气时间提前或延迟至适当时间; 4按定时标准和安装规格进行检查,调整电磁针; 5对压缩空气管道定期进行检查; 6提高辅助喷嘴压力,并检查其高度和角度根据纬纱种类而定; 7左侧剪刀片务必经常保持锋利; 8绞边经纱在综丝和钢筘中的穿法要正确; 9经常保持异形筘筘面的清洁; 10按控制板上的测试键,如发现电磁阀停止工作,则检查电磁阀,如电磁阀工作,但连续运转时不工作；则检查编码器; 2：纬纱弯曲型断纬纬纱呈U型弯曲是由于引纬不足、开口不良和纬纱延时到达所致;使织机产生停台或形成双稀纬疵点; A：形成原因 1主喷嘴喷气时间和电磁针作用时间不当; 2在剪切时,纬纱从电磁针中脱出; 3压缩空气管道漏气; 4辅助喷嘴压力太低; 5织机开口有故障,经纱有毛羽、大结头、飞花等纱疵; 6开口量太小或开口时间不标准; 7经纱碰到辅助喷嘴尖端; 8经纱张力太小; 9主喷嘴位置不对; B：消除方法 1提前或延迟电磁针的开起时间,并将主喷嘴的喷气时间提前或延迟; 2调整左剪刀、导纱器作用时间,以减小切断阻力；或适当提高剪切吹气压力; 3检查弯曲或漏气的机械阀和气管,进行调节或更换; 4适当提高辅助喷嘴压力; 5严格掌握经纱接头小于3mm的规定,除去大接头、羽毛纱和飞花附着等经纱疵点; 6增加开口量,检查并调整开口时间; 7将辅助喷嘴横移0.1~0.2妈妈,并检查辅助喷嘴头端光滑情况; 8测量并增加经纱张力; 9用主喷嘴定规正确调节其位置; 3：纬纱与左侧布边经纱绞住型断纬开口时间与纬纱飞行时间配合不当,纬纱被左侧布边的经纱绞住,织机产生停台或形成纬向织疵; A：形成原因 1电磁针时间、主喷嘴喷纱时间与开口时间配合不当; 2左侧布边绞边纱松弛或其它边部经纱松弛; 3主喷嘴安装不正确; B：消除方法 1延迟纬纱脱离电磁针时间和提前开口时间; 2校正绞边纱和假边纱张力,或校正开口时间; 3用主喷嘴定规进行正确调节;4：纬纱与经纱绞住型断纬纬纱与中部经纱绞住,形成S形弯曲;主要是经纱片经纱张力不匀或经纱附有纱疵等造成开口故障,使织机产生停台或形成双脱纬疵点; A：形成原因 1经纱张力太小或片纱张力严重不匀; 2经纱纱疵羽毛多、大结头、棉结、棉球、飞花附着等; 3开口过小; 4左剪刀剪纱不良; B：消除方法 1测量并增加经纱张力,排除产生局部张力不均匀等因素; 2去除纱疵、接头尾纱不超过3mm; 3适当增大开口高度; 4调整左剪刀作用时间及刀片啮合量,使剪刀锋利; 5：引纬长度不匀型断纬引入织口的纬纱长短不一,出现长、短纬现象;主要是测长储纬不稳定,引纬力不足造成的; A：形成原因 1纬纱预绕量不足; 2电磁针的关闭时间太早; 3主喷嘴被棉纱堵住,压力太低; 4纬纱卷绕形状不良或卷绕硬度不适当;纬纱质量差,纱疵多,如接头、飞花棉绒和回丝附着等; B：消除方法 1清除飞花,检查喷气气流情况; 2重新正确绕纱; 3按规定方法和标准调整压力; 4适当增加储纬器的预卷绕量; 5延迟电磁针的关闭时间; 6增加主喷嘴压力; 7清除堵塞部件的棉绒; 8更换纬纱卷绕的形式,改善纬筒硬度,大力提高纬纱质量,减少纱疵; 6：纱尖吹断型断纬主要是引纬的喷气压力太高或纬纱弱节形成的; A：形成原因 1主喷嘴压力太大; 2剪切吹气过强; 3纬纱条干不匀,纱身细节多; B：消除方法 1降低主喷嘴压力; 2减小剪切吹气压力; 3更换纬纱,采取措施提高纬纱质量; 7：纬纱中间吹断型断纬引纬力太强,作用时间太长或纬纱细节在布幅宽度范围内被吹断,使织机产生停台或形成双稀疵点; A：形成原因 1纬纱释放角太小; 2主辅喷嘴压力太高,开度开始和结束的时间太大,辅喷嘴喷射角度太大; 3纬纱有细节弱纱; B：消除方法 1适当增大释放角; 2降低主辅喷嘴压力,并检查纬纱飞行曲线,减小开度开始和结束的时间,避免过度喷气,减小辅喷嘴喷射角度; 3调换纬纱,提高纬纱质量; 8：纬纱在储纬侧断裂型断纬在纬纱释放停止过程中,因引纬力量太强或纬纱有细节弱纱而产生; 9：剪切失误型断纬剪切失误型断纬是主喷嘴侧纬纱在引纬后,打纬前未曾剪断而形成; A：形成原因 1剪刀刀片布锋利,啮合不良; 2剪刀安装位置不良,剪切时间不标准; 3剪切吹气压力过低; 4纬纱到达对侧较迟; B：消除方法 1按周期研磨刀片,并调节啮合良; 2根据剪刀安装规格校正位置,并调整时间; 3适当减小减切吹气压力; 4增加主辅喷嘴压力,延长辅喷嘴喷气时间; 10：失误停台纬纱达到正常,但由于纬纱飞行不正常、绞边纱、捕纬边纱、电气故障等原因,误发无纬纱到达信号,导致停机; A：形成原因 1纬纱进入捕纬边纱不正常; 2右侧绞边纱松驰; 3纬纱到达探头的形态或位置不正; 4探纬头电缆有问题,或探头的钢口反射区表面不清洁; 5探纬头灵敏度差,探测板有故障; 6探纬头与钢筘间隙不合适; 7异形筘筘齿振动; B：消除方法 1调节喷嘴位置,清除棉绒,解决纬纱松弛问题; 2调整边纱张力,使边纱穿筘符合规格; 3调节最后一组辅助喷嘴的角度,并保持与探纬头WWF1的距离为50mm左右; 4及时更换有故障的探纬器,并经常保持探头与钢筘的清洁; 5检查纬纱探测器的灵敏度,使其不空关车;同时检查并更换纬探板; 6根据安装规格要求调整探纬头与钢筘的间隙; 7在钢筘上粘上黑带子,既可减小筘齿的振动,又可防止钢筘喷射气流的扩散;。

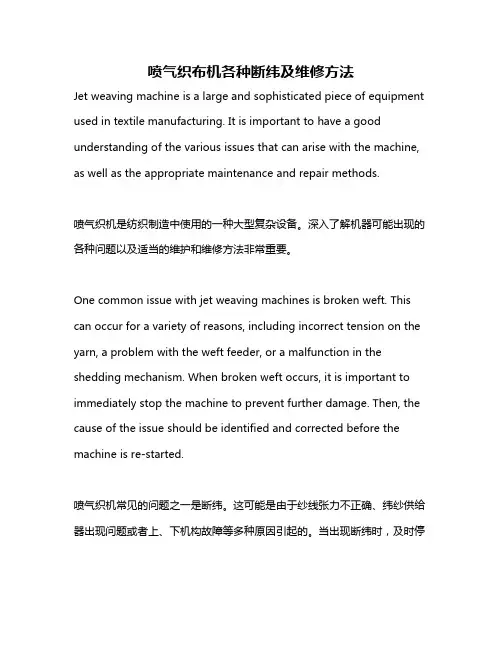

喷气织布机各种断纬及维修方法Jet weaving machine is a large and sophisticated piece of equipment used in textile manufacturing. It is important to have a good understanding of the various issues that can arise with the machine, as well as the appropriate maintenance and repair methods.喷气织机是纺织制造中使用的一种大型复杂设备。

深入了解机器可能出现的各种问题以及适当的维护和维修方法非常重要。

One common issue with jet weaving machines is broken weft. This can occur for a variety of reasons, including incorrect tension on the yarn, a problem with the weft feeder, or a malfunction in the shedding mechanism. When broken weft occurs, it is important to immediately stop the machine to prevent further damage. Then, the cause of the issue should be identified and corrected before the machine is re-started.喷气织机常见的问题之一是断纬。

这可能是由于纱线张力不正确、纬纱供给器出现问题或者上、下机构故障等多种原因引起的。

当出现断纬时，及时停机以防止进一步损坏非常重要。

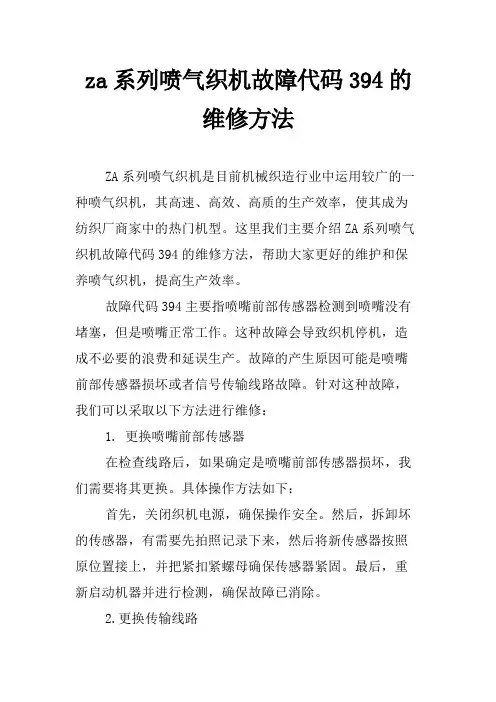

za系列喷气织机故障代码394的维修方法ZA系列喷气织机是目前机械织造行业中运用较广的一种喷气织机，其高速、高效、高质的生产效率，使其成为纺织厂商家中的热门机型。

这里我们主要介绍ZA系列喷气织机故障代码394的维修方法，帮助大家更好的维护和保养喷气织机，提高生产效率。

故障代码394主要指喷嘴前部传感器检测到喷嘴没有堵塞，但是喷嘴正常工作。

这种故障会导致织机停机，造成不必要的浪费和延误生产。

故障的产生原因可能是喷嘴前部传感器损坏或者信号传输线路故障。

针对这种故障，我们可以采取以下方法进行维修：1. 更换喷嘴前部传感器在检查线路后，如果确定是喷嘴前部传感器损坏，我们需要将其更换。

具体操作方法如下：首先，关闭织机电源，确保操作安全。

然后，拆卸坏的传感器，有需要先拍照记录下来，然后将新传感器按照原位置接上，并把紧扣紧螺母确保传感器紧固。

最后，重新启动机器并进行检测，确保故障已消除。

2.更换传输线路如果检查传感器状态正常，但传输线路出现了问题，我们需要更换传输线路。

具体操作方法如下：首先，关闭织机电源，避免电路短路，然后用万用表测量线路连接状态，如果不良则连接线路表达头重新焊接，同时检查线路是否受损。

如果出现线路故障，在检查好其它线路的状态正常后，需要更换出故障线路，最后重新启动机器检查电路是否正常运行。

综上所述，针对ZA系列喷气织机出现故障代码394的情况，可以采用以上两种方法进行处理。

我们在维修过程中需要严格按照操作程序进行，将机器运转到安全状态，确保操作工作人员的人身安全。

此外，我们需要定期进行设备检查，以保证设备的良好状态，减少设备故障的频率，提高生产效率。

通过科技手段的使用，定期维修保养器械，工艺先进的精益制造，ZA系列喷气织机未来的发展也将更加快速，为纺织行业做出更多贡献。

喷气织机常见故障原因喷气织机是一种现代化的织造设备，广泛应用于纺织工业。

然而，由于使用频繁和设备老化等原因，喷气织机常常会发生各种故障。

以下是一些常见的喷气织机故障及其原因：1. 喷气喷嘴堵塞：喷气喷嘴被堵塞会导致喷气不均匀或根本无法喷出。

造成堵塞的原因可以是纱线的污染、损坏或纺纱质量不好等。

2. 纱线断裂：纱线断裂会导致织机停机，造成生产的中断。

纱线断裂的原因有很多，比如纺纱过程中纱线品质不好、纱线结块、纱线在织机上被切等。

3. 品质问题：织造出来的织物出现问题，如疵点、纱卷、断纬等。

造成这些问题的原因可以是设备本身的问题，也可以是纱线、织物工艺等因素。

4. 电子设备故障：喷气织机中的电子设备可能会出现故障，如电路板损坏、传感器故障等。

这些故障通常需要专业人员进行检修和更换。

5. 润滑不良：喷气织机的润滑不良会导致设备运行不稳定，甚至损坏关键部件。

对于润滑不良的原因，可以是润滑油的质量不好、润滑系统故障等因素。

6. 电气线路故障：喷气织机的电气线路故障可能造成设备无法启动、运行不正常等问题。

常见的原因有电线老化、接触不良、线路短路等。

7. 供气故障：喷气织机需要大量的气体供应来驱动喷气喷嘴，如果供气系统出现问题，如气压过低、泄漏等，都会影响喷气效果和设备正常运行。

8. 机械部件磨损：喷气织机中的一些机械部件经过长时间的使用会出现磨损现象，如轴承磨损、皮带松动等。

这些问题会导致设备的工作效率下降和寿命缩短。

9. 操作不当：操作人员对喷气织机的不熟悉、不细心或不正确的操作也可能导致设备故障。

比如，操作人员没有按照操作规程进行操作、频繁开关织机等。

以上是喷气织机常见故障的一些原因。

为了降低故障发生的概率，提高设备的可靠性，需要定期进行设备维护保养，加强操作人员的培训，及时处理故障并进行纪录和分析，以便查找问题根源并采取相应的措施进行预防。

同时，还需要密切关注新技术和设备的发展，及时升级设备，提高生产效率和产品质量。

【车间常识】喷气织机生产中30个常见故障解答纺机设备是我们纺织生产环节中重要一环，是确保生产顺利完成、实现安全生产和环境保护的重要前提。

然而在认识到设备保养的重要性后，再次面对我们的设备在出现故障时，您是否能够在第一时间发现并解决这些故障呢？下面由小编为大家讲述一下喷气织机生产中常见的故障解答1开口量的大小对织造有什么影响?①开口量大，综丝部位的经纱受张力大，易造成经纱的断头；②增加开口量可以减少经纱的毛羽粘着，绷纱良好，经纱开口清晰，纬停减少；③增加开口量，打纬性能良好，有利于打纬和织物的形成；④开口量过小，纬纱进出织口都要受阻，易产生纬向停台以及纬缩、脱纬、双纬等织疵。

2开口时间的早迟对织造的影响有哪些?一般情况下，提前开口时间，可以改善纬纱人口处的经纱的开口不良，并且可以改善织物的风格，可使打纬良好，但由于经纱开口早，闭合也早，因此，纬纱的到达时间缩短，所以，容易产生纬缩、脱纬等疵点，需要提高气压，在2/1、3/1等织物正织时，开口时间如果过迟，可能会在钢筘的空气导人部分产生布裂，需要加以考虑。

3综框高度应如何设定?综框高度的设定，原则上应使织口在钢筘的导气部分，避免造成布面破洞，综框高度的设定有清晰织口、半清晰织口、不清晰织口，要根据织物的经向密度加以选择，高密织物及毛羽不好的织物，一般采用半清晰织口或不清晰织口，使经纱分层多，减少经纱粘连；对于斜纹类及复杂组织的织物，边纱综框和地组织综框有前后位置之分，设定使要注意综框的高低应不使边纱过于松弛，以减少纬停。

4主喷嘴喷射角度如何设定?主喷嘴喷射角度的设定，应考虑左侧经纱的开口清晰度，如果设定过早，会发生挂经纱，引起纬停增加，过迟，会在布边产生纬缩等疵点，需要增加喷射压力，若左侧经纱开口良好，可适当提前喷射角度，以节约用气，一般喷射结束角度为180°±15°。

5副喷嘴喷射时间如何设定?第一组副喷嘴的喷射时间一般与主喷嘴喷射时间相同，或者提前10°左右，结束角度为开始喷射的角度+80°左右，根据纬纱种类的不同，为了得到充分的引纬速度，可将第一组副喷嘴的喷射角度适当延长，其他副喷嘴的喷射角度一般按顺序推迟15°～20°，结束角度为开始喷射的角度+80。

喷气织机一般故障见解 Prepared on 22 November 2020喷气织机一般故障见解喷气织机纬停原因与处理喷气织机纬向停机的几种原因及处理方法：1一、纬向系统1、纬纱在进口侧布边形成双纬：检查绞边纱开口是否正常。

2、纬纱在织口内形成无规律双纬：应顺着纬纱的起源查看纬纱是否有大结头、小辫子、羽毛纱等疵点如发现有，应及时处理。

3、纬纱为弱捻或者粗细不匀：检查纬纱，发现弱捻或者粗细不匀及时更换。

4、探头H2有污渍或积花：织机显示长纬，而纬纱正常，查看探头H2是否有污渍或积花，如发现有应立即处理。

5、机械故障：纬纱吹出主喷嘴后未到头，连续几次在同一位置，应检查主喷嘴气压是否正常，辅助喷嘴气压设置是否合适。

二、经向系统1、织轴质量：为了提高经纱张力的均匀度，整经应采用间歇整经，集体换筒方法，在浆纱过程中尽可能采用多根湿绞及双浆槽，高压上浆，使经纱上浆均匀，降低毛羽，帖服毛羽、提高浆纱耐磨性，为使经纱表面光滑，减少织造过程中的摩擦，宜采用后上腊，腊的用量应控制在－％之间。

2、合理选用开口机构：不同的开口机构所形成的梭口、梭口稳定性和清晰度也不一样，喷气织机织造多采用全开梭口方式的开口机构，梭口清晰有利于纬纱通过梭口，减少因绊纬而造成的纬向停机。

3、梭口尺寸的配置：缩短梭口长度，可减少经纱与经纱、经纱与综眼的摩擦、经纱的毛羽减少。

同时梭口长度缩短后、在梭口前后对称度不变的情况下、梭口的前部长度也减小。

前梭口角大、增大了梭口的引纬空间、有利于开清梭口、防止经纱相互粘连。

4、后梁高低的确定：高后梁能减小打纬阻力、有利于打紧纬纱、而且还能使经纱产生侧向移动、消除方眼、筘痕。

但后梁越高、易使上层经纱张力过小、造成开口不清而发生停纬、纬缩等问题。

5、上机张力：上机张力是指平综是经纱的静态张力。

在打纬时经纱在综眼内摩擦移动量的大小与上机张力成反比。

上机张力小，易引起开口不清而造成绊纬形成停纬，因此，适当增加上机张力可以提高开口清晰度，减少停纬和纬缩的产生。

日本津田驹喷气织机故障编码120 喷气织机频繁显示386和230故障代码的原因主要有：
1、喷气织机显示386故障代码可能是由于FU203探纬板的H1、H2探纬头的定时没有设定或者H1、H2探纬头信号线接触不良。

如果H1、H2探纬头的定时和信号线都没有问题的话，请按以下顺序检查：SVU控制板、PS4电源和接触器。

喷气织机频繁显示386故障代码一般都和接触器的触点接触不
良有关。

2、喷气织机显示230故障代码可能是由于Console控制板的数据丢失，重新设置Console控制板的所有参数，参数重新输入后故障就消失了。

如果故障依然存在，请检查PDD(停电检测器)和PS电源板。

喷气织机修理方法喷气织机作为一种高精度、高水平的机电一体化产品，其电控线路板采用了先进的微处理技术，变频伺服控制，串行通讯及程序控制等多个技术领域，因而它的维修是一项高科技高难度的任务。

以下是店铺为你整理的喷气织机修理方法，希望能帮到你。

喷气织机修理方法一.作为pzk303系统的24V电压低下：1.电控系统上电报24V电压低下。

分为电源单元本身造成和负载短路引起。

(1)电源单元本身引起。

首先断开电源，将电源单元(PS4)接线端子的24V和0V负载断开，上电测量PS4的24V接线端子是否有电压输出或低下，如果24V电压没有输出，即更换PS4电源就可以。

(2)电源单元负载问题。

断开电源，将PS4单元24V负载逐一断开可以排除，比如引纬单元(SVU3.2)，送经单元(ELO3)，主CPU板，角度编码器，直流风扇，四色指示灯，左右绞边及导线束等可能造成24V电压低下，如果负载逐一断开后还是24V电压低下，就只有更换24V导线束。

2.织机运行中报24V电压低下。

首先检查各接线端子接线是否可靠，测量电源单元24V电压，如果电压低于24V，可以调节电源单元上电位器，使其压正常。

如果电源单元本身电压正常，可以检查贴近运动部分线缆，比如，左右绞边线缆与绞边容易磨损：四色指示灯插头有油污或线缆与主电机皮带容易磨损：角度编码器与主电机皮带容易磨损,还有导线束与织机钢丝绳或连杆有可能磨损等等。

二.作为PZK303C/PZK500系统24电压低下：1.PZK303C/PZK500电源单元采用集成电路和开关电源两种。

PZK303C如果24V电压低下，显示屏会没有字幕显示或出现异常显示，首先断开电源，测量PS4或开关电源的24V电压输出，断开电源单元负载，如果电压没有输出，更换PS4或24V开关电源即可。

如果电源单元电压输出正常，逐一断开电源单元负载，比如引纬单元(SVU5)，送经单元(ELO 5)，角度编码器，左右绞边，导线束和四色指示灯等。
