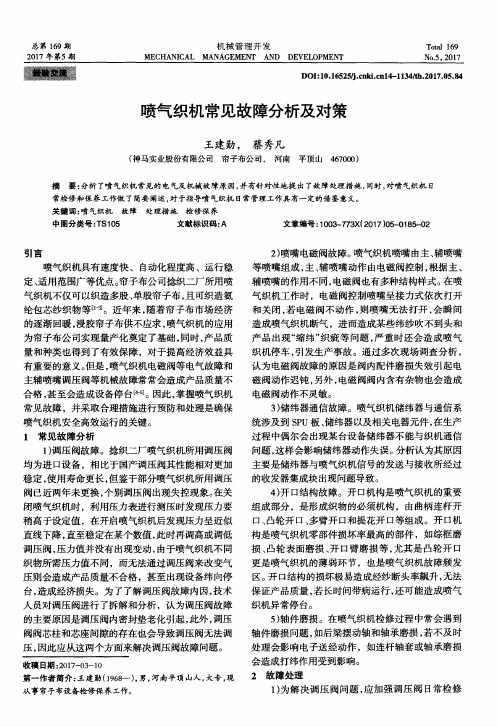

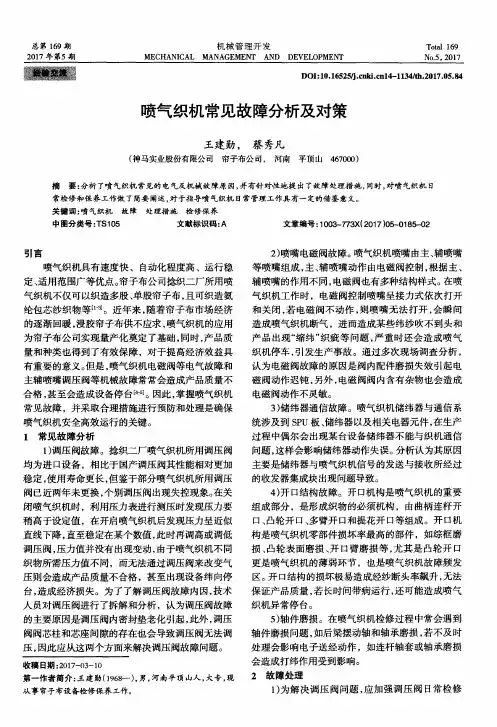

喷气织机常见故障及其解决办法作者：王德辉来源：《企业文化》2018年第24期摘要：介绍喷气织机设备工作的几个方面，论述设备在生产运行中常见的故障现象，并阐述对故障现象的解决办法，旨在提高运行效率和提升产品质量。

关键词：故障现象；解决办法；运行效率；产品质量喷气织机是高度机电一体化的纺织机械设备，在生产运行实践中，由于电气元件和机械部件异常，会引发故障造成停车压车不正常运行，影响安全、造成疵布、降低效率、降低产量。

积多年工作经验，下面以ZA205i日本津田驹喷气织机为例浅谈如下：喷气织机在生产运行中出现最多的故障现象是断纬。

断纬有多种表现形式：（1）纬纱尖缠绕或弯曲，纬纱端部到达晚。

分析：输送力不足、原动侧边纱松、开口不良、在织物右侧纬纱纱尖处有轻微的缠绕或弯曲，形成短纬造成停台。

解决办法：A把挡纱销、主喷定时提前或推后6度；B加大经纱张力，去除纱疵、飞花附着；C更换供纱侧剪刀；D降低主喷嘴压力；E查找引纬部分漏气给予堵住；F检查各闷头气管是否破完好；G提高辅喷压力并检查其高度和角度；H根据纬纱种类不同在3到5度范围内调整；I改变钢筘综框的穿法，提高经纱张力；J左剪刀刀片必须锋利，异形筘筘面必须保持清洁；K提前或延迟电磁针的开关时间；L 对左剪刀前后位置不合适造成的纬停可调整剪刀下面的滑块，使剪刀固定片的前面在曲轴；0度时与钢筘前面一致。

笔者在维修过程中曾遇到过几次在停车状态测试各电磁阀都正常，而一开车就停，别的找不到毛病，最后更换编码器后正常运行。

（2）纬纱弯曲型断纬。

分析：输送力不足，纬纱端部到达迟，开口不良致使纬纱U型弯曲，织机停止。

解决办法：A提前或延迟挡纱销、主喷嘴定时时间6度；B调整左剪刀、倒纱器、弃边纱作用时间，以减少剪切的反弹或适当提高剪切吹气压力；C缩短主喷嘴和剪刀的间距；D检查各止动阀、气管的折损；E 如果不漏气的话提高辅喷压力（0.2到0.3公斤）；F严格控制经纱接头小于3mm的规定，除去大接头、羽毛纱和飞花的附着等；G加大开口量，检查并调整开口时间；H将辅喷嘴位置左右少许移动一些（0.1至0.2毫米），并检查辅喷嘴短部是否有伤痕；I测定经纱张力，稍许加大经纱张力；J在2至5毫米范围内上下调节综框高度K用主喷嘴定规正确调整主喷嘴位置。

喷水织机双喷基本修理双纬，短纬，带纬不停…1.探纬位置不正或太高.2电箱极子跳不掉3水量压力太大,探纬误差4光探敏感度较大5下首接近开关度数提前6废边丝较长,绞进探纬绞边丝离堂探远一点. 双纬…1喷嘴毛了2钢扣边毛3装上分丝器4停留器上毛不毛5出水时间推迟一点6上首经丝耳丝松不松，剪刀太钝。

跳纬…1喷嘴堵塞，有脏物，集束网不好2左力太大水量过小3指棒关闭太迟，夹丝器关闭太迟，夹丝器里有脏物4水量大开，水量太小不稳。

纬丝跳出喷嘴…1上首剪刀过早，迟点好2夹丝器指棒配合不好，迟开迟关，夹丝器压力不够，郏丝有脏物，开口太大3涨罗拉力越小越好4纬丝有没有阻力5在不影响机器正常情况下可将夹丝器的开启角推迟或关闭提前。

短纬…1喷嘴有脏物，喷针有堵塞，集束网不好2水泵压力大小不稳，水量小，单向阀有脏物或有油3纬丝不好特别加捻丝4指棒关闭太早，夹丝器关闭太迟，夹丝器有脏物，纬丝在夹丝器里松动。

带纬分为空带纬毛带纬…1水线不正2经丝毛不毛3水量压力太大4经丝压力小5夹丝开口太迟6喷嘴位置不正7上首剪刀太钝8出水时间太早太迟9粽平不对10双喷纬丝捻度越大水量压力越大其相反。

曲纡…1水量压力过大，水线太松散，水线拉向了探纬，水泵出水较迟2水量小，大小不均3纬丝不好4喷嘴不好5电指关闭角度不正确，一般开迟一点，指棒头一些是否毛掉6如果上首曲纡多检查都良好，也许是电子针弹簧太硬或松掉。

第一角度。

指棒开95 指棒关230夹丝开100夹丝关330…正常角度。

指棒开100指棒关220夹丝开105夹丝关320…延时时间。

指棒开16指棒关16~23 夹丝开15夹丝关25阀关时80…保持时间。

指棒20夹丝25电磁20…其它。

织机调试一般使用角度来控制开启或关闭指棒，夹丝器，操作上相对简单，但车速（电压）要稳定。

昼夜电压相差较大的地区，车速相应不稳定，所以尽量用圈量控制即自动跟踪控制。

还有。

无捻产品改强捻产品，粗丝线改细丝时，压力，水量要减少，同时指棒，夹丝开启关闭儿度也要相应的调整。

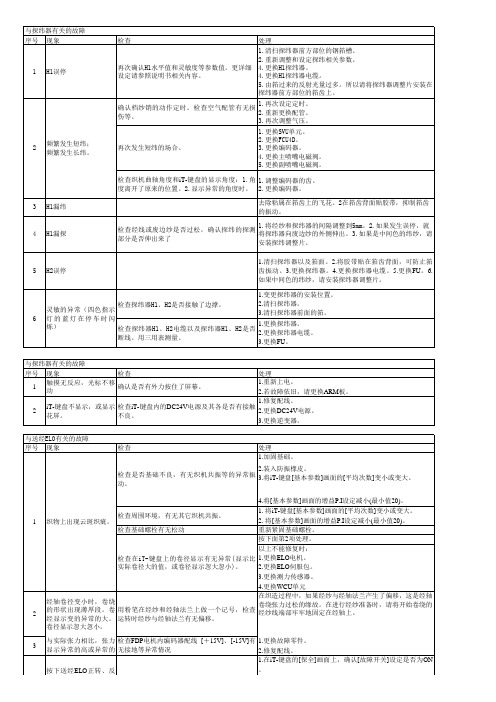

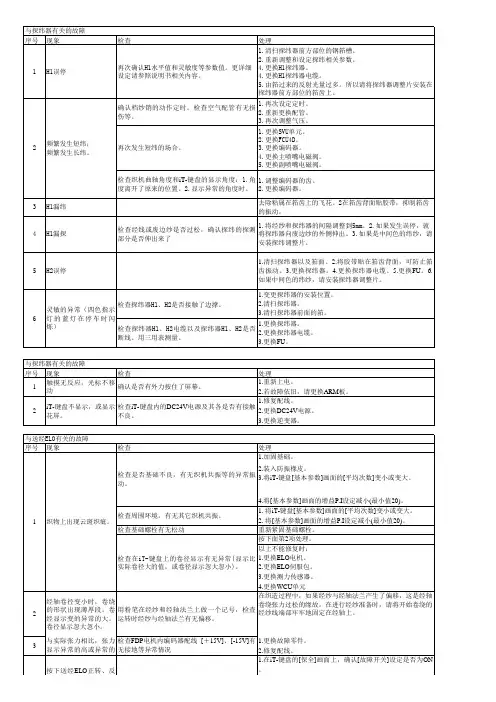

喷气织机修理方法喷气织机修理方法一.作为pzk303系统的24v电压低下：1.电控系统上电报24v电压低下。

分为电源单元本身造成和负载短路引起。

(1)电源单元本身引起。

首先断开电源，将电源单元(ps4)接线端子的24v和0v负载断开，上电测量ps4的24v接线端子是否有电压输出或低下，如果24v电压没有输出，即更换ps4电源就可以。

(2)电源单元负载问题。

断开电源，将ps4单元24v负载逐一断开可以排除，比如引纬单元(svu3.2)，送经单元(elo3)，主cpu 板，角度编码器，直流风扇，四色指示灯，左右绞边及导线束等可能造成24v电压低下，如果负载逐一断开后还是24v电压低下，就只有更换24v导线束。

2.织机运行中报24v电压低下。

首先检查各接线端子接线是否可靠，测量电源单元24v电压，如果电压低于24v，可以调节电源单元上电位器，使其压正常。

如果电源单元本身电压正常，可以检查贴近运动部分线缆，比如，左右绞边线缆与绞边容易磨损：四色指示灯插头有油污或线缆与主电机皮带容易磨损：角度编码器与主电机皮带容易磨损,还有导线束与织机钢丝绳或连杆有可能磨损等等。

二.作为pzk303c/pzk500系统24电压低下：1.pzk303c/pzk500电源单元采用集成电路和开关电源两种。

pzk303c如果24v电压低下，显示屏会没有字幕显示或出现异常显示，首先断开电源，测量ps4或开关电源的24v电压输出，断开电源单元负载，如果电压没有输出，更换ps4或24v开关电源即可。

如果电源单元电压输出正常，逐一断开电源单元负载，比如引纬单元(svu5)，送经单元(elo 5)，角度编码器，左右绞边，导线束和四色指示灯等。

2.pzk500电控系统如果24v电压低下，显示屏会显示020故障，而不显示24v电压低下，因此大家要分清楚，以为是由于通讯系统问题。

或以为是由于引纬单元造成。

首先测量24v电压是否正常，而不是更换引纬单元(svu5)。

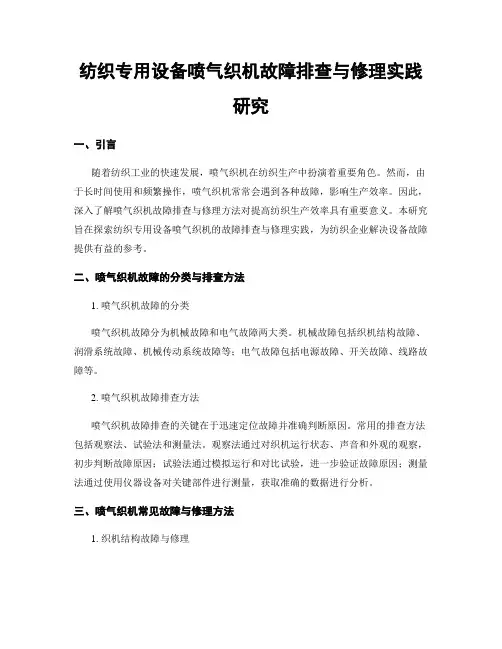

纺织专用设备喷气织机故障排查与修理实践分享喷气织机是纺织行业中常用的一种设备。

它通过喷气的方式将纱线穿过织机上的综合梭子，然后形成织物。

然而，喷气织机在使用过程中难免会遇到各种故障，导致织机无法正常工作。

本文将分享一些常见的喷气织机故障排查与修理实践，希望能够帮助到纺织业从业人员解决织机故障问题。

1. 织机启动时无反应当织机启动时没有任何反应，首先要检查电源是否接通，线路是否正常连接。

如果电源和线路都没有问题，那么可以检查控制面板上的开关是否正常工作。

如果都正常，可能是织机的电子元件出现了故障，需要找专业技术人员进行检修。

2. 织机喷嘴堵塞织机喷嘴堵塞是一个常见的故障。

堵塞的原因可能是纱线、尘埃或其他杂质的积累。

解决这个问题的方法是先将织机停止运行，然后打开织机的喷嘴，用清洁剂将堵塞的部分清除干净。

如果堵塞严重，甚至无法打开喷嘴，就需要使用更强劲的清洁剂或拆卸织机进行清洗。

3. 织机织布不平整如果织机织出来的布料不平整，可能是织机的检测系统出现了问题。

可以先检查传感器是否灵敏，是否有杂质或纱线卡住。

同时，也要确保织机的速度调节和张力控制正常。

如果检查以上因素后问题仍然存在，可能是织机的传动系统出现了故障，需要进行维修或更换零件。

4. 织机噪音过大当织机工作时发出异常的噪音，可能是由于织机的蜗轮、链条或其他部件出现了磨损。

此时应该及时检查并更换受损的零件。

此外，还应该检查织机的润滑系统是否正常，缺乏润滑可能导致机器摩擦过大造成噪音。

保持织机的正常润滑，对长期稳定运行非常重要。

5. 织机折断线织机折断线的原因可能是纱线过紧或过松，过紧会导致纱线被拉断，过松会导致纱线打结。

因此，要保持适当的张力，避免纱线断裂或打结。

此外，还应该检查织机的配件，如综合梭子、喷嘴等是否磨损，需及时更换以保证纱线顺利进行。

6. 织机织布质量下降如果织机织出来的布料质量下降，可能是由于织机的调整不当或织机零件磨损。

首先，要检查织机的张力调节是否恰当，织机速度是否合适。

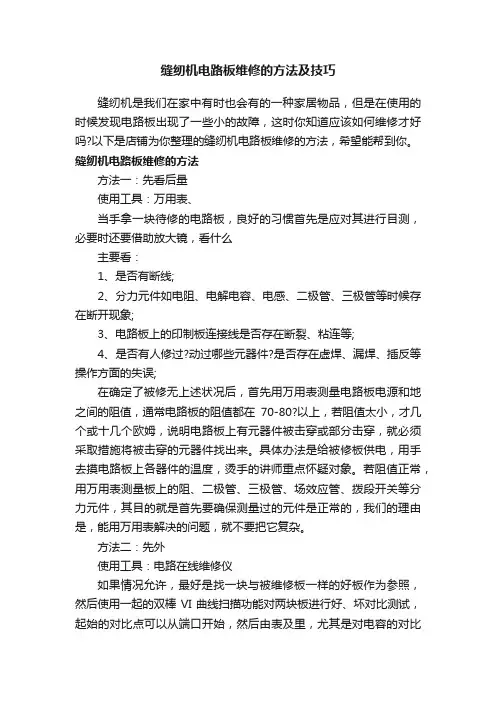

缝纫机电路板维修的方法及技巧缝纫机是我们在家中有时也会有的一种家居物品，但是在使用的时候发现电路板出现了一些小的故障，这时你知道应该如何维修才好吗?以下是店铺为你整理的缝纫机电路板维修的方法，希望能帮到你。

缝纫机电路板维修的方法方法一：先看后量使用工具：万用表、当手拿一块待修的电路板，良好的习惯首先是应对其进行目测，必要时还要借助放大镜，看什么主要看：1、是否有断线;2、分力元件如电阻、电解电容、电感、二极管、三极管等时候存在断开现象;3、电路板上的印制板连接线是否存在断裂、粘连等;4、是否有人修过?动过哪些元器件?是否存在虚焊、漏焊、插反等操作方面的失误;在确定了被修无上述状况后，首先用万用表测量电路板电源和地之间的阻值，通常电路板的阻值都在70-80?以上，若阻值太小，才几个或十几个欧姆，说明电路板上有元器件被击穿或部分击穿，就必须采取措施将被击穿的元器件找出来。

具体办法是给被修板供电，用手去摸电路板上各器件的温度，烫手的讲师重点怀疑对象。

若阻值正常，用万用表测量板上的阻、二极管、三极管、场效应管、拨段开关等分力元件，其目的就是首先要确保测量过的元件是正常的，我们的理由是，能用万用表解决的问题，就不要把它复杂。

方法二：先外使用工具：电路在线维修仪如果情况允许，最好是找一块与被维修板一样的好板作为参照，然后使用一起的双棒VI曲线扫描功能对两块板进行好、坏对比测试，起始的对比点可以从端口开始，然后由表及里，尤其是对电容的对比测试，可以弥补万用表在线难以测出是否漏电的缺憾。

方法三：先易后难使用工具：电路在线维修仪、电烙铁、记号笔为提高测试效果，在对电路板进行在线功能测试前，应对被修板做一些技术处理，以尽量削弱各种干扰对测试进程带来的负面影响。

具体措施是：1、测试前的准备将晶振短路,对大的电解电容要焊下一条脚使其开路，因为电容的充放电同样也能带来干2、采用排除法对器件进行测试对器件进行在线测试或比较过程中，凡是测试通过(或比较正常)的器件，请直接确认测试结果，以便记录;对测试未通过(或比较超差)的，可再测试一遍，若还是未通过，也可先确认测试结果，就这样一直测试下去，直到将板上的器件测试(或比较)完，然后再回过头来处理那些未通过测试(或比较超差)的器件。

喷气织机一般故障见解喷气织机纬停原因与处理 1.2喷气织机纬向停机的几种原因及处理方法：1一、纬向系统1、纬纱在进口侧布边形成双纬：检查绞边纱开口是否正常。

2、纬纱在织口内形成无规律双纬：应顺着纬纱的起源查看纬纱是否有大结头、小辫子、羽毛纱等疵点如发现有，应及时处理。

3、纬纱为弱捻或者粗细不匀：检查纬纱，发现弱捻或者粗细不匀及时更换。

4、探头H2有污渍或积花：织机显示长纬，而纬纱正常，查看探头H2是否有污渍或积花，如发现有应立即处理。

5、机械故障：纬纱吹出主喷嘴后未到头，连续几次在同一位置，应检查主喷嘴气压是否正常，辅助喷嘴气压设置是否合适。

二、经向系统1、织轴质量：为了提高经纱张力的均匀度，整经应采用间歇整经，集体换筒方法，在浆纱过程中尽可能采用多根湿绞及双浆槽，高压上浆，使经纱上浆均匀，降低毛羽，帖服毛羽、提高浆纱耐磨性，为使经纱表面光滑，减少织造过程中的摩擦，宜采用后上腊，腊的用量应控制在0.25－0.35％之间。

2、合理选用开口机构：不同的开口机构所形成的梭口、梭口稳定性和清晰度也不一样，喷气织机织造多采用全开梭口方式的开口机构，梭口清晰有利于纬纱通过梭口，减少因绊纬而造成的纬向停机。

3、梭口尺寸的配置：缩短梭口长度，可减少经纱与经纱、经纱与综眼的摩擦、经纱的毛羽减少。

同时梭口长度缩短后、在梭口前后对称度不变的情况下、梭口的前部长度也减小。

前梭口角大、增大了梭口的引纬空间、有利于开清梭口、防止经纱相互粘连。

4、后梁高低的确定：高后梁能减小打纬阻力、有利于打紧纬纱、而且还能使经纱产生侧向移动、消除方眼、筘痕。

但后梁越高、易使上层经纱张力过小、造成开口不清而发生停纬、纬缩等问题。

5、上机张力：上机张力是指平综是经纱的静态张力。

在打纬时经纱在综眼内摩擦移动量的大小与上机张力成反比。

上机张力小，易引起开口不清而造成绊纬形成停纬，因此，适当增加上机张力可以提高开口清晰度，减少停纬和纬缩的产生。

经纱轻浆而造成的开口不清纬纱受阻停纬，为了解决喷射受阻造成的停纬，要合理调整前梭口的几何形状，1、前移停经架，减少经纱磨擦距离。

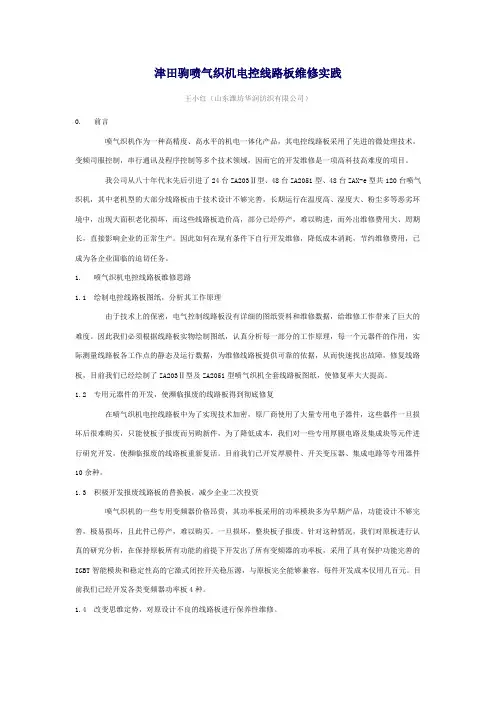

津田驹喷气织机电控线路板维修实践王小红（山东潍坊华润纺织有限公司）0. 前言喷气织机作为一种高精度、高水平的机电一体化产品，其电控线路板采用了先进的微处理技术，变频司服控制，串行通讯及程序控制等多个技术领域，因而它的开发维修是一项高科技高难度的项目。

我公司从八十年代末先后引进了24台ZA203Ⅱ型、48台ZA205i型、48台ZAX-e型共120台喷气织机，其中老机型的大部分线路板由于技术设计不够完善，长期运行在温度高、湿度大、粉尘多等恶劣环境中，出现大面积老化损坏，而这些线路板造价高，部分已经停产，难以购进，而外出维修费用大、周期长，直接影响企业的正常生产。

因此如何在现有条件下自行开发维修，降低成本消耗，节约维修费用，已成为各企业面临的迫切任务。

1. 喷气织机电控线路板维修思路1.1 绘制电控线路板图纸，分析其工作原理由于技术上的保密，电气控制线路板没有详细的图纸资料和维修数据，给维修工作带来了巨大的难度。

因此我们必须根据线路板实物绘制图纸，认真分析每一部分的工作原理，每一个元器件的作用，实际测量线路板各工作点的静态及运行数据，为维修线路板提供可靠的依据，从而快速找出故障，修复线路板，目前我们已经绘制了ZA203Ⅱ型及ZA205i型喷气织机全套线路板图纸，使修复率大大提高。

1.2 专用元器件的开发，使濒临报废的线路板得到彻底修复在喷气织机电控线路板中为了实现技术加密，原厂商使用了大量专用电子器件，这些器件一旦损坏后很难购买，只能使板子报废而另购新件，为了降低成本，我们对一些专用厚膜电路及集成块等元件进行研究开发，使濒临报废的线路板重新复活。

目前我们已开发厚膜件、开关变压器、集成电路等专用器件10余种。

1.3 积极开发报废线路板的替换板，减少企业二次投资喷气织机的一些专用变频器价格昂贵，其功率板采用的功率模块多为早期产品，功能设计不够完善，极易损坏，且此件已停产，难以购买。

一旦损坏，整块板子报废。
