放大电路中的反馈概念及判断组态

放大电路中的反馈电路（反馈）基本概念及判断
输出量影响输入量
正，负反馈
负反馈
交，直流反馈
交流反馈在交流通路直流反馈在直流通路
反馈的判断
一。

反馈的判断
二。

反馈的存在与否
结构上
是因为负反馈而始终虚地，而不是虚地所以有无负反馈
二。

反馈的极性
1.
负反馈不是绝对负信号的反馈，而是减弱了原参考点信号的相对变化趋势，正反馈反之
因为开环增益趋于无穷，净输入量只要有微小差值就会使输出趋向饱和
Aod越大误差越小
判断
相异是串联相同是并联
有电阻的时候，电阻左右会有压降，电位不一样，反馈电路会影响这点电位，纯电压源，这点电位和电压源直接相连，不会改变
R3本级中存在负反馈
交直流反馈
电压反馈和电流反馈
电压负反馈
相同的端子是并联反馈（只能kcl比电流）相异是串联
输出置零，回流不存在=》电压反馈
输出置零，回流存在=》电流反馈
前面加电流源
负反馈放大电路的方框图
近似值其实是忽略了输入量
在运放里面净输入量是：ud=up-un；up=un就对应ud=0；所以忽略净输入量就是up=un
虚短必须在引入深度负反馈的条件下
在反相放大电路中，信号电压通过反馈电阻Rf反馈到运放的反相
输入端，构成电压并联负反馈放大电路。

运放的同相端接地=0V，反相端和同相端虚短，所以也是0V，反相输入端输入电阻很高，虚断，几乎没有电流注
电压串联负反馈
输出电压和输入电压的关系
闭环放大倍数（深度负反馈下）
电流串联负反馈
电压放大为电流
电压并联负反馈。

反 馈一、定义及组成1、定义将放大电路输出量（电压或电流）的一部分或全部,通过某些元件或网络（称为反馈网络）,反向送回到输入端,来影响原输入量（电压或电流）的过程。

有反馈的放大电路称为反馈放大电路。

反馈未连接的放大电路称为基本放大电路。

2、组成：(a)注意：反馈网络F 的判断。

（输入、输出间的电路）二、基本关系式(负反馈)f i id x x x +=净输入信号注意：i x 、f x 同一端id x 为两者之和；不同端id x 为两者之差。

AFA x x A x x x x A i o f o fido +====1闭环增益F F 反馈开环增益系数 反馈深度：1+AF ,它的大小反映了反馈的强弱;环路增益：AF 。

三、反馈的极性：正反馈、负反馈 判断方法： “瞬时极性法”：（1）反馈是输入、输出之间网络；（2）运放为差分输入，放大的是输入信号之差。

（3）i X 、f X 同一端，f i id X X X +=；不同端，f i id X X X -=。

四、反馈组态判断方法：1、找出反馈网络；（输出、输入之间的电路连接）2、判断反馈极性；（瞬时极性法）3、判断反馈类型。

（反馈量直接取自输出电压，电压反馈；反馈量直接加到输入电压，并联反馈）4、叙述反馈组态。

（电压-电流并联-串联负-正反馈）五、负反馈对放大器性能的影响1、减小非线性失真；2、提高放大器的稳定性，闭环增益减至A AF +11；3、扩展通频带 ；4、负反馈对输入电阻的影响串联负反馈增大输入电阻,输入电阻是无反馈时输入电阻的(1+AF )倍，即∞。

并联负反馈减小输入电阻,输入电阻是无反馈时输入电阻的AF +11倍（按定义实际计算）。

5、负反馈对输出电阻的影响电压负反馈减小输出电阻，输出电阻是开环输出电阻的AF +11倍，即0。

电流负反馈增大输出电阻，输出电阻是开环输出电阻的（1+AF ）倍（按定义实际计算）。

六、引入负反馈的原则1、稳定Q点，引入直流负反馈; 改善交流性能，引入交流负反馈；2、稳定输出电压，引入电压负反馈; 稳定输出电流，引入电流负反馈;3、减小输出电阻，引入电压负反馈; 增大输出电阻，引入电流负反馈;4、减小输入电阻，引入并联负反馈; 增大输入电阻，引入串联负反馈;。

反馈的基本概念及类型判断1、反馈是指将放大电路的输出量(电压或电流)的一部分或全部，通过反馈网络以一定的方式，反送到放大电路的输入回路中去，并影响输入量(电压或电流。

2、分类：反馈信号本身交、直流性质：交流反馈和直流反馈。

输入回路中求和形式：串联反馈和并联反馈。

输出回路中采样方式：电压反馈和电流反馈。

反馈极性：正反馈和负反馈3、反馈信号中只含有交流成分，则为交流反馈。

反馈信号中只含有直流成分，则为直流反馈。

4、反馈网络中没有电容，则为交、直流反馈；如果有电容，若电容与电阻并联，则为直流反馈，若电容与电阻串联，则为交流反馈。

5、直流反馈的作用是稳定电路的静态工作点，而交流负反馈主要用于改善放大电路的动态性能。

6、输入回路中以电压形式求和，则为串联反馈；输入回路中以电流形式求和，则为并联反馈。

7、如果反馈信号取自输出电压，称为电压反馈；如果反馈信号取自输出电流，称为电流反馈。

①输出短路法。

将输出端交流短路，若反馈信号随之消失，则为电压反馈，否则为电流反馈。

②电路结构判定法。

若放大电路的输出端和反馈网络的取样端处在同一放大电路的同一个电极上，则为电压反馈，否则为电流反馈。

8、使净输入信号增加，称为正反馈；使净输入信号减小，称为负反馈。

瞬时极性法：假定输入信号瞬时增加，沿输入→基本放大电路→输出→反馈网络→输入的路径，推演出反馈信号的变化极性，进而得到净输入信号的变化极性。

若反馈信号增加，则净输入信号就会减小，为负反馈；反之为正反馈。

9、负反馈的四种组态：电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈。

10、电压负反馈的重要特点是能维持电路的输出电压恒定。

11、电流负反馈的重要特点是能维持电路的输出电流恒定。

反馈放大电路的方框图反馈的一般表达式闭环放大倍数反馈深度负反馈深度负反馈负反馈对放大电路性能的影响 提高放大倍数的稳定性闭环放大倍数f A 的相对变化量下降为开环放大倍数A 的相对变化量的AF+11，稳定性提高了。

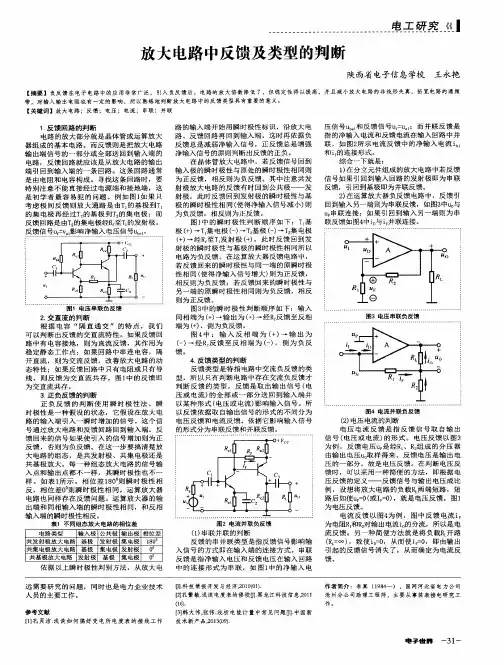

放大电路中反馈的基本概念与类型判断方法（教案）反馈在电路中的应用十分广泛，特别是在精度、稳定性等方面要求较高的场合，往往通过引入含有负反馈的放大电路，以达到提高输出信号稳定度、改善电路工作性能（例如，提高放大倍数的稳定性、改善波形失真、增加频带宽度、改变放大电路的输入电阻和输出电阻等）的目的。

反馈是指将电路输出信号（电压或电流）的一部分或全部，通过一定形式的反馈网络送回到输入回路，使得净输入信号发生变化从而影响输出信号的过程。

引入反馈的放大电路称为反馈放大电路，它由基本放大电路A和反馈网络F 构成，如图所示。

反惯放大电路图1反馈放大电路的组成框图反馈放大电路中，X是反馈放大电路的原输入信号，X。

为输出信号，X f是反馈信号，X id是基本放大电路的净输入信号。

基本放大电路A实现信号的正向传输，反馈网络F则将部分或全部输出信号反向传输到输入端。

判断一个放大电路中是否存在反馈的方法是：观察放大电路中有无反馈通路，即观察放大电路输出回路与输入回路之间是否有电路元件起桥梁作用。

若有，则存在反馈通路，即电路为反馈放大电路；反之，则无反馈通路，即电路为开环放大电路。

根据反馈信号与原输入信号的合成类型（相加或相减，反馈极性），可将反馈电路分为正反馈与反馈；根据反馈信号中所含成分的不同，可将反馈电路分为直流反馈与交流反馈；根据反馈信号与原输入信号在放大电路输入端合成方式的不同，可将反馈电路分为串联反馈与并联反馈；根据输出信号反馈端采样方式的不同，可将反馈电路分为电压反馈与电流反馈。

为了正确分析反馈对电路性能的影响，首先必须知道如何来区别和判断反馈的类型。

1•直流反馈与交流反馈的判断仅在放大电路直流通路中存在的反馈称为直流反馈。

直流反馈影响放大电路的直流性能，如直流负反馈能稳定静态工作点。

仅在放大电路交流通路中存在的反馈称为交流反馈。

交流反馈影响放大电路壹•壹.的交流性能，如增益、输入电阻、输出电阻及带宽等。

在放大电路交直流通路中均存在的反馈，称为交直流反馈例：图2直流反馈放大电路根据电容C对直流信号可视为开路、交流信号可视为短路的特性（“隔直通交”），分为画出其直流通路（图2-1）和交流通路（图2-2）可知：仅在该电路的直流通路中存在反馈，因而该电路为直流反馈放大电路。

第八章主要内容8-1 反馈的基本概念及正负反馈退出开始•反馈: 将输出量(输出电压或输出电流)的一部分或全部通过一定的电路形式作用到输入端，构成输入输出系统的闭合基本放大电路的输入信号；大小由输入信号(反馈量)共同决定正负反馈判断方法判断正负反馈可使用瞬时极性判断法•规定电路输入信号在某一时刻对地的极性为正，逐级判断电路中各相关点电流的流向和电位的极性，从而得到输出信号的极性；•根据输出信号的极性判断出反馈信号的极性；若反馈信号使基本放大电路的净输入信号增大，则引入了正反馈；反之则引入了负反馈。

•正反馈: 使放大电路净输入量增大的反馈•负反馈: 使放大电路净输入量削弱的反馈对于一个网络或者放大电路是否存在反馈，需要判断：•输出与输入间是否存在反馈通路•反馈量是否影响输入信号的大小对于分立元件电路，可以通过判断输入级放大管的净输入电压或者净输入电流因反馈的引入被增大还是被减小，来判断反馈的正负反馈方式。

V +o u 32R 3R 4R Fu Iu I u 1T 1.设输入电压的瞬时极性对地为“＋”，则管的基极电位对地为“＋”；回路，产生电流，如图中虚线所示，从而在的极性得到间电压减小，所以该两级放大电路引入了负反馈。

u F u ++-iu u1R 2R ⋅1R u ⋅u u ⋅f u iu ⋅R ⋅(a)所示电路中，集成运放的同相输入端、反相输入端与输出端均无通路，故电路中没有引入反馈。

当输入信号增大（+）时，输出信号反相增大（-）。

增加，故为正反馈-u ---直流反馈与交流反馈的判断：通过反馈存在于放大电路的直流通路之中还是交流通路之中，。

放大电路中反馈的基本概念及判断方法反馈是放大电路中非常重要的概念，它对于放大电路的稳定性和性能有着重要的影响。

在放大电路中，反馈分为正反馈和负反馈，其中负反馈是较为常见的一种。

本文将介绍放大电路中反馈的基本概念以及判断反馈类型的方法。

一、反馈的概念反馈是指将放大器的输出信号再次送回至其输入端口的一种技术手段。

反馈可以改变放大器的输入阻抗、输出阻抗和增益等性能指标，同时也可以提高放大器的带宽、降低噪声等。

反馈可以分为正反馈和负反馈，其中负反馈是指输出信号与输入信号相反相位的反馈，而正反馈则是输出信号与输入信号同相位的反馈。

二、判断反馈类型的方法在放大电路中，判断反馈的类型非常重要，可以帮助我们更好地设计和分析电路。

以下是几种判断反馈类型的方法：1. 观察反馈回路的拓扑结构负反馈的回路一般是串联的，而正反馈回路一般是并联的。

因此，通过观察反馈回路的拓扑结构，可以初步判断反馈的类型。

2. 计算反馈系数反馈系数是衡量反馈程度的一个指标，其大小与反馈类型有关。

若反馈系数大于1，则为正反馈；若反馈系数小于1，则为负反馈。

3. 观察相位负反馈的反馈信号是与输入信号相反相位的，而正反馈则是与输入信号同相位的。

因此，通过观察反馈信号与输入信号的相位关系，可以判断反馈的类型。

以上是几种判断反馈类型的方法，可以根据具体情况选择合适的方法进行判断。

三、总结反馈是放大电路中非常重要的概念，它对于电路性能和稳定性有着重要的影响。

通过本文的介绍，我们了解了反馈的基本概念以及判断反馈类型的方法。

在实际电路设计中，需要根据具体情况选择合适的反馈类型，以达到更好的电路性能和稳定性。
