输气工技能鉴定实际操作(初、中、高)

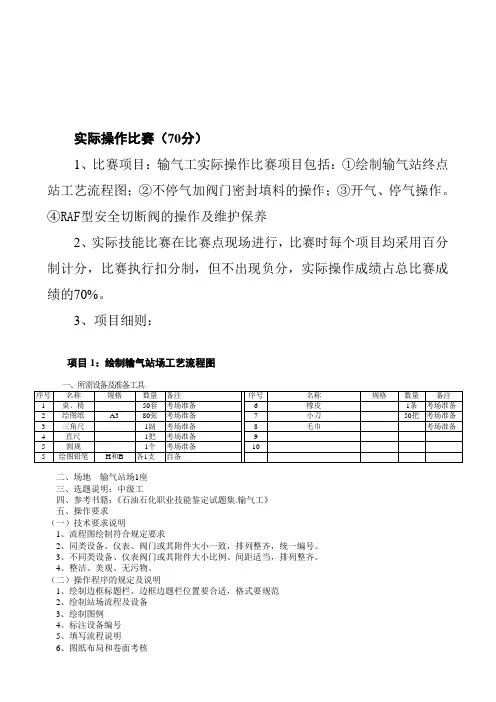

实际操作比赛（70分）1、比赛项目：输气工实际操作比赛项目包括：①绘制输气站终点站工艺流程图；②不停气加阀门密封填料的操作；③开气、停气操作。

④RAF型安全切断阀的操作及维护保养2、实际技能比赛在比赛点现场进行，比赛时每个项目均采用百分制计分，比赛执行扣分制，但不出现负分，实际操作成绩占总比赛成绩的70%。

3、项目细则：项目1：绘制输气站场工艺流程图二、场地输气站场1座三、选题说明：中级工四、参考书籍：《石油石化职业技能鉴定试题集.输气工》五、操作要求（一）技术要求说明1、流程图绘制符合规定要求2、同类设备、仪表、阀门或其附件大小一致，排列整齐，统一编号。

3、不同类设备、仪表阀门或其附件大小比例、间距适当，排列整齐。

4、整洁、美观、无污物。

（二）操作程序的规定及说明1、绘制边框标题栏。

边框边题栏位置要合适，格式要规范2、绘制站场流程及设备3、绘制图例4、标注设备编号5、填写流程说明6、图纸布局和卷面考核六、考核时间1、准备时间：5min；2、正式操作时间：45min，总时间50min；3、计时从准备操作开始，至操作完毕结束。

七、考核评分1、采用百分制：100分满分2、规定时间内全部完成，每超1 min，从总分中扣5分；总超时5min，停止操作，按所完成项目评分。

裁判员：年月日项目2：不停气加阀门密封填料的操作1、场地整洁、规范、无干扰；2、作业场地有隔离线，安全通道标志，设有候考室。

三、选题说明：中级工四、参考书籍：《职业技能培训教程与鉴定试题.输气工》五、操作要求1、卸阀门盖。

2、加阀门密封填料。

3、上阀门盖。

4、验漏。

六、考核时间1、准备时间：3min；2、正式操作时间：20min；3、计时从正式操作开始，至操作完毕结束；4、规定时间内全部完成。

七、考评评分1、采用百分制:100满分2、在规定时间内完成，每超过1min，从总分中扣5分，超过3min停止作业，按所完成项目评分。

项目3：开气、停气操作1、场地整洁、规范、无干扰；2、作业场地有隔离线，安全通道标志，设有候考室。

输气工（高级工）技能鉴定试题集前言为了提高海洋石油行业技术工人队伍素质，满足职工培训、鉴定的需要，中国海洋石油职业技能鉴定指导中心组织编写了海洋石油行业核心工种的《输气工职业技能鉴定试题集》。

依据《输气工技术等级标准》分初级工、中级工、高级工、技师、高级技师五个级别编写。

《输气工职业技能鉴定试题集》的编写，坚持以各工种的职业活动为导向，以提高职业技能为核心的原则，突破过去传统教材的学科性编写模式，依据职业(工种)标准的要求编写。

在《职业技能鉴定试题集》中，我们把理论知识及技能操作方面的应知应会汇集成题集，理论知识分为选择题、判断题、多项选择题三种题型，以客观性试题为主；技能操作试题体现了具体化、量化、可检验、可考核的原则，具有可操作性。

为了便于职工培训和复习，在每个工种等级理论试题与技能操作考试试题前均列出了《鉴定要素细目表》，《鉴定要素细目表》是根据《输气工技术等级标准》的要求汇编，是考试的要点，是工人培训知识的大纲和鉴定命题的依据。

为了真正达到提高职工技能素质及理论水平的目的，本套书试题集中的理论知识试题只选择了试题库中的部分试题，职工在鉴定前复习时应系统复习，真正做到提高自己的技能水平与理论知识。

《输气工职业技能鉴定试题集》是在各有关专家和鉴定工作者的共同努力下完成的。

参加编写工作的人员主要有中海石油气电集团有限责任公司的李欣、何书文、赵继光、彭红军、李敬东、李辉、苏庆广等。

参加审定工作的人员有中海石油气电集团有限责任公司的李成、梁洪、张伟、吴陈华、王海洋、张振生、吴炳新、梁洪红、关振业。

《输气工职业技能鉴定试题集》的制定过程中，得到了中国海洋石油总公司职业技能鉴定指导中心的领导和有关专家的指导，也得到了有关单位领导的大力支持，在此一并致谢。

由于编者水平有限，疏漏、错误之处在所难免，恳请广大读者提出宝贵意见。

中国海洋石油职业技能鉴定指导中心2014年11月1目录高级考试内容层次结构表 (2)高级技能操作鉴定要素细目表 (3)高级技能操作试题 (4)2考试内容层次结构表3技能操作鉴定要素细目表行业：海洋石油工种：输气工等级：高级工鉴定方式：技能操作备注：笔试试题和设备故障处理模块不公布考核内容。

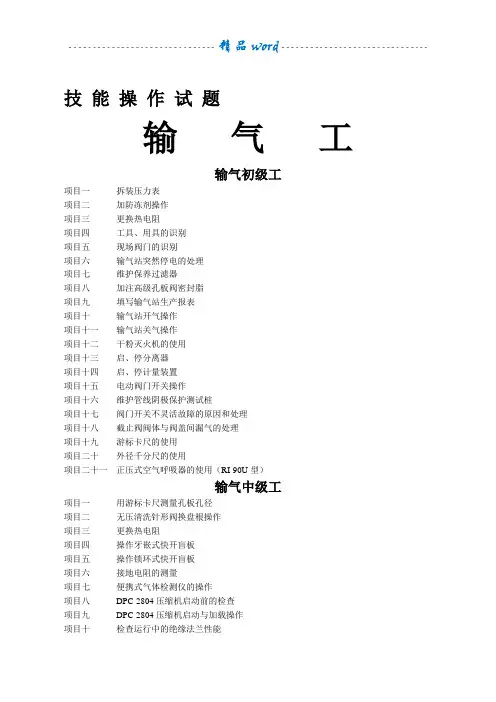

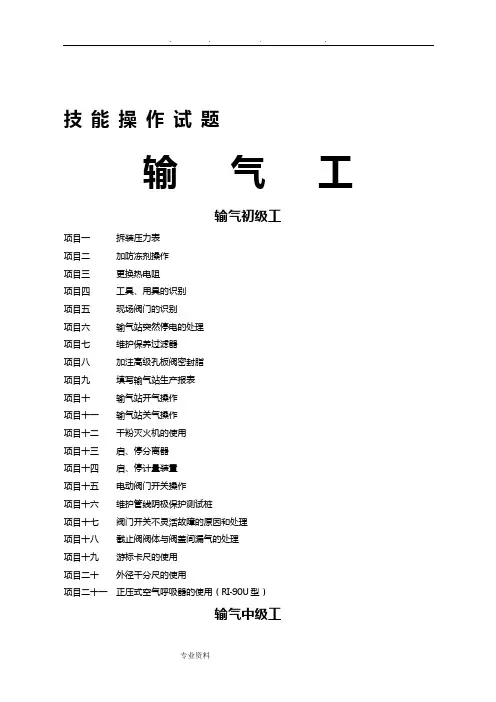

技能操作试题输气工输气初级工项目一拆装压力表项目二加防冻剂操作项目三更换热电阻项目四工具、用具的识别项目五现场阀门的识别项目六输气站突然停电的处理项目七维护保养过滤器项目八加注高级孔板阀密封脂项目九填写输气站生产报表项目十输气站开气操作项目十一输气站关气操作项目十二干粉灭火机的使用项目十三启、停分离器项目十四启、停计量装置项目十五电动阀门开关操作项目十六维护管线阴极保护测试桩项目十七阀门开关不灵活故障的原因和处理项目十八截止阀阀体与阀盖间漏气的处理项目十九游标卡尺的使用项目二十外径千分尺的使用项目二十一正压式空气呼吸器的使用（RI-90U型）输气中级工项目一用游标卡尺测量孔板孔径项目二无压清洗针形阀换盘根操作项目三更换热电阻项目四操作牙嵌式快开盲板项目五操作锁环式快开盲板项目六接地电阻的测量项目七便携式气体检测仪的操作项目八DPC-2804压缩机启动前的检查项目九DPC-2804压缩机启动与加载操作项目十检查运行中的绝缘法兰性能项目十一电动阀开关前的检查与开关操作项目十二启动自力式调压阀项目十三关闭自力式调压阀项目十四自力式调压阀的维护保养项目十五分离器排污操作项目十六拆装清洗闸阀项目十七操作高级孔板阀项目十八判断处理高级孔板阀外漏故障项目十九测量管道对地电位项目二十螺杆式空气压缩机的启停操作项目二十一维护检查RI-90U型正压式空气呼吸器输气高级工项目一交、直流电压的测量项目二用兆欧表测量三相异步电动机和电缆线的绝缘电阻项目三收球作业的放空操作项目四分析判断计量上下游压力突变的原因项目五维护保养高级孔板阀项目六拆装保养截止阀项目七清洗保养卧式分离器项目八长输管道发送清管器操作项目九从收球筒内取出清管器操作项目十清除分离器积液包污物操作项目十一判断处理调压阀指挥器失灵故障项目十二判断处理过滤器上下游压损过大的故障项目十三自力式调压阀阀后压力降不下来的处理项目十四弹簧式安全阀超压不起跳的处理项目十五判断处理变送器导压管堵塞故障项目十六输气场站设备及管线内外壁腐蚀原因分析及控制措施项目十七分析判断及处理输气管线的堵塞项目十八DPC-2804压缩机常见故障与原因分析输气技师和高级技师项目一计算输气管道输差项目二分析判断清管压差偏低的原因项目三分析管道压力突然增大的原因项目四分析管道压力突然减小的原因项目五分析管道流量突然增大的原因项目六分析管道流量突然减小的原因项目七处理阀套式截止阀的堵塞故障项目八管线试压操作项目九编制分离器检修安全应急预案项目十编写HSE作业指导卡项目十一绘制工件图项目十二用Visio软件绘制工艺流程图项目十三撰写技术论文项目十四办公软件Office的Word和Excel编辑操作项目十五用PowerPoint编辑教学课件项目十六电子邮件的接收和发送项目十七识图套扣管路连接考核内容层次结构表初级工鉴定要素细目表项目一：拆装压力表一、准备工作1．工具、用具、材料准备：压力表一块（根据工艺要求选择），200mm 、250mm 活动扳手各一把，17～19mm 固定扳手一把，压力表密封垫、生料带、棉纱、排污桶、笔、记录本；2．劳动防护用品准备齐全，穿戴整齐。

技能操作试题输气工输气初级工项目一拆装压力表项目二加防冻剂操作项目三更换热电阻项目四工具、用具的识别项目五现场阀门的识别项目六输气站突然停电的处理项目七维护保养过滤器项目八加注高级孔板阀密封脂项目九填写输气站生产报表项目十输气站开气操作项目十一输气站关气操作项目十二干粉灭火机的使用项目十三启、停分离器项目十四启、停计量装置项目十五电动阀门开关操作项目十六维护管线阴极保护测试桩项目十七阀门开关不灵活故障的原因和处理项目十八截止阀阀体与阀盖间漏气的处理项目十九游标卡尺的使用项目二十外径千分尺的使用项目二十一正压式空气呼吸器的使用（RI-90U型）输气中级工项目一用游标卡尺测量孔板孔径项目二无压清洗针形阀换盘根操作项目三更换热电阻项目四操作牙嵌式快开盲板项目五操作锁环式快开盲板项目六接地电阻的测量项目七便携式气体检测仪的操作项目八DPC-2804压缩机启动前的检查项目九DPC-2804压缩机启动与加载操作项目十检查运行中的绝缘法兰性能项目十一电动阀开关前的检查与开关操作项目十二启动自力式调压阀项目十三关闭自力式调压阀项目十四自力式调压阀的维护保养项目十五分离器排污操作项目十六拆装清洗闸阀项目十七操作高级孔板阀项目十八判断处理高级孔板阀外漏故障项目十九测量管道对地电位项目二十螺杆式空气压缩机的启停操作项目二十一维护检查RI-90U型正压式空气呼吸器输气高级工项目一交、直流电压的测量项目二用兆欧表测量三相异步电动机和电缆线的绝缘电阻项目三收球作业的放空操作项目四分析判断计量上下游压力突变的原因项目五维护保养高级孔板阀项目六拆装保养截止阀项目七清洗保养卧式分离器项目八长输管道发送清管器操作项目九从收球筒内取出清管器操作项目十清除分离器积液包污物操作项目十一判断处理调压阀指挥器失灵故障项目十二判断处理过滤器上下游压损过大的故障项目十三自力式调压阀阀后压力降不下来的处理项目十四弹簧式安全阀超压不起跳的处理项目十五判断处理变送器导压管堵塞故障项目十六输气场站设备及管线内外壁腐蚀原因分析及控制措施项目十七分析判断及处理输气管线的堵塞项目十八DPC-2804压缩机常见故障与原因分析输气技师和高级技师项目一计算输气管道输差项目二分析判断清管压差偏低的原因项目三分析管道压力突然增大的原因项目四分析管道压力突然减小的原因项目五分析管道流量突然增大的原因项目六分析管道流量突然减小的原因项目七处理阀套式截止阀的堵塞故障项目八管线试压操作项目九编制分离器检修安全应急预案项目十编写HSE作业指导卡项目十一绘制工件图项目十二用Visio软件绘制工艺流程图项目十三撰写技术论文项目十四办公软件Office的Word和Excel编辑操作项目十五用PowerPoint编辑教学课件项目十六电子邮件的接收和发送项目十七识图套扣管路连接考核内容层次结构表级别技能操作综合能力合计基本技能计算资料录取与分析设备操作及维护保养故障判断及处理动态分析及生产调控站场工艺及绘图论文操作计算机HSE管理及培训初级工35分10～20min5分10min40分10～30min10分15～20min10分15min100分60～95min中级工40分10～30min40分15～30min10分20min10分15min100分60～95min高级工15分15～35min5分45min30分15～55min25分35～45min25分40～55min100分150～235min技师及高级技师5分35min5分30min5分30min5分40min25分25min15分60min10分20分15～60min10分65～120min100分300～400min初级工鉴定要素细目表行为领域鉴定范围鉴定比重鉴定点技能操作90%基本技能35%加防冻剂操作工具、用具的识别现场阀门的识别加注高级孔板阀密封脂游标卡尺的使用外径千分尺的使用资料录取与分析5% 填写输气站生产报表设备操作及维护保养40%拆装压力表更换热电阻输气站突然停电的处理维护保养过滤器输气站开气操作输气站关气操作启、停分离器启、停计量装置电动阀门开关操作维护管线阴极保护测试桩故障判断及处理10% 阀门开关不灵活故障的原因和处理截止阀阀体与阀盖间漏气的处理综合能力10% HSE管理及培训10%干粉灭火机的使用正压式空气呼吸器的使用（RI-90U型）一、准备工作1．工具、用具、材料准备：压力表一块（根据工艺要求选择），200mm、250mm活动扳手各一把，17～19mm固定扳手一把，压力表密封垫、生料带、棉纱、排污桶、笔、记录本；2．劳动防护用品准备齐全，穿戴整齐。

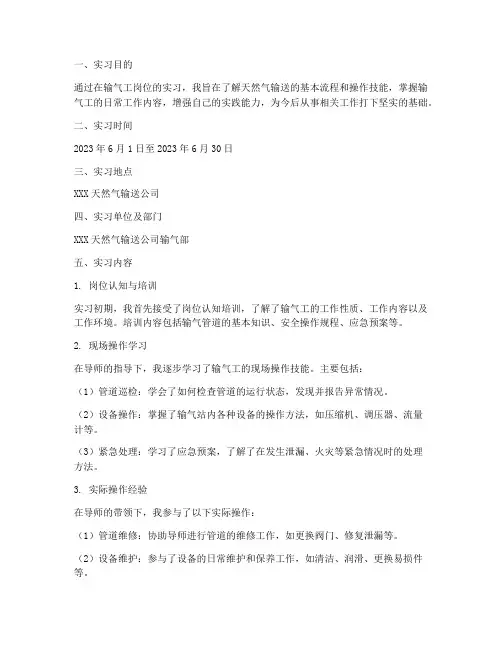

一、实习目的通过在输气工岗位的实习，我旨在了解天然气输送的基本流程和操作技能，掌握输气工的日常工作内容，增强自己的实践能力，为今后从事相关工作打下坚实的基础。

二、实习时间2023年6月1日至2023年6月30日三、实习地点XXX天然气输送公司四、实习单位及部门XXX天然气输送公司输气部五、实习内容1. 岗位认知与培训实习初期，我首先接受了岗位认知培训，了解了输气工的工作性质、工作内容以及工作环境。

培训内容包括输气管道的基本知识、安全操作规程、应急预案等。

2. 现场操作学习在导师的指导下，我逐步学习了输气工的现场操作技能。

主要包括：（1）管道巡检：学会了如何检查管道的运行状态，发现并报告异常情况。

（2）设备操作：掌握了输气站内各种设备的操作方法，如压缩机、调压器、流量计等。

（3）紧急处理：学习了应急预案，了解了在发生泄漏、火灾等紧急情况时的处理方法。

3. 实际操作经验在导师的带领下，我参与了以下实际操作：（1）管道维修：协助导师进行管道的维修工作，如更换阀门、修复泄漏等。

（2）设备维护：参与了设备的日常维护和保养工作，如清洁、润滑、更换易损件等。

（3）数据分析：学习了如何对输气站的数据进行分析，了解管道的运行状况。

六、实习总结1. 技能提升通过一个月的实习，我掌握了输气工的基本技能，包括管道巡检、设备操作、紧急处理等。

同时，我对输气管道的基本知识有了更深入的了解。

2. 团队合作在实习过程中，我学会了与团队成员有效沟通，共同完成工作任务。

这使我认识到团队合作在输气工作中的重要性。

3. 安全意识实习期间，我深刻体会到安全意识的重要性。

在操作过程中，我严格遵守安全规程，确保自身和他人的安全。

4. 不足与改进在实习过程中，我也发现自己在某些方面还存在不足，如现场操作经验不足、对某些设备的了解不够深入等。

在今后的学习和工作中，我将努力改进，提高自己的综合素质。

七、指导教师评语实习生XXX同学在实习期间表现良好，能够认真学习，积极参与各项实习活动。

输⽓⼯（初中⾼）职业技能鉴定实践操作试题集输⽓⼯天然⽓榆济管道分公司时间：2014年4⽉⽬录第⼀部分初级⼯技能操作试题⼀、基本技能1、正确使⽤游标卡尺2、⼯具、⽤具的识别3、⼯具的使⽤及维护保养4、识别输⽓站设备设施5、加注涡轮流量计润滑油6、加注⾼级孔板阀密封脂7、现场安全警⽰标⽰识别8、站控室设施设备识别9、现场巡回检查（⼀）10、⽬测孔板⼆、资料录取与分析1、收集录取⽣产数据三、设备操作及维护保养1、启停分离器（含过滤分离器）2、启停计量调压装臵3、引压管的泄露检查4、电动阀门开关操作5、拆装压⼒表6、⼿控阀门开关操作7、紧急关断阀操作四、站场⼯艺及绘图1、识读站场⽣产⼯艺流程图五、操作计算机1、站控系统操作六、HSE管理1、正确使⽤⼲粉灭⽕器2、正确使⽤正压式空⽓呼吸器3、正确使⽤可燃⽓体报警仪4、天然⽓中毒的现场急救5、触电的现场急救6、逃⽣措施7、输⽓站场突发事件的应急处理（⼀）第⼆部分中级⼯技能操作试题（第75页）⼀、基本技能：1、操作⾼级孔板阀2、分离器排污操作3、操作⽛嵌式快开盲板4、操作锁环式快开盲板5、操作卡箍式快开盲板6、检查压⼒、温度变送器零位7、处理双作⽤节流截⽌阀阀体与阀盖之间的泄露8、使⽤超声波测厚仪测量管道壁厚9、防雷接地电阻的测试10、现场巡回检查（⼆）⼆、设备操作及维护保养：1、启动⾃⼒式调压阀2、启动电动式调压阀3、正确操作电动执⾏机构4、正确操作⽓液联动阀5、球阀及执⾏机构的维护保养6、使⽤万⽤表测区域性阴保电位7、拆装变送器（温度、压⼒）8、拆检安全阀三、故障判断及处理：1、判断处理⾼级孔板阀外漏故障四、站场⼯艺及绘图：1、绘制输⽓站场⼯艺流程图五、HSE管理：1、维护检查及使⽤正压式空⽓呼吸器2、输⽓站场突发事件的应急处理（⼆）第三部分⾼级⼯技能操作试题（第141页）⼀、基本技能：1、现场巡回检查（三）⼆、资料录取与分析：1、分析计量上下游压⼒突变的原因三、设备操作及维护保养：1、维护保养⾼级孔板阀2、⾃⼒式调压阀的压⼒设定3、更换过滤器滤芯4、收发球操作5、⽓液联动阀的检查、维护与保养6、⾃⽴式调压阀的检查、维护与保养四、故障判断及处理：1、判断处理调压阀指挥器失灵故障2、调压串的操作及故障处理3、判断处理过滤器上下游压损过⼤的故障4、⾃⼒式调压阀阀后压⼒降不下来的处理5、判断处理变送器引压管堵塞故障6、涡轮流量计故障判断分析7、超声波流量计故障判断分析五、动态分析及⽣产控制：1、输⽓站场设备及管线内外壁腐蚀原因分析2、分析判断输⽓管线的堵塞六、站场⼯艺及绘图：1、绘制输⽓站场⼯艺流程图2、⽤输⽓⽣产设备拼组输⽓站原理⼯艺流程图七、HSE管理：1、站场输⽓管线安全动⽕操作2、输⽓站场突发事件的应急处理（三）。

初级输气工技能考核项目1.使用游标卡尺(X)2.更换压力表(X)3. 8kg干粉灭火器机的使用(X)4.目测检查孔板质量(X)5.维护检查正压式空气呼吸器 (Z)6.手动注油枪加润滑脂操作(Y)1..启、停分离器（X）2..启、停计量装置（X）3.输气站开气工艺流程操作（X）4.输气站停气工艺流程操作（X）5.天然气中毒的现场急救（X）初级输气工技能考核评分记录表初级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：更换压力表操作时间：6min初级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：8kg干粉灭火机的使用操作时间：15min初级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：目测检查孔板质量操作时间：5min初级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：维护检查正压式空气呼吸器操作时间：15mon初级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：初级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：启、停分离器操作时间：15min初级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：启、停计量装置操作时间：15min初级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：：输气站开气工艺流程操作操作时间：20min初级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：：输气站停气工艺流程操作操作时间：20min初级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：天然气中毒的现场急救操作时间：10min中级输气工技能考核项目1.操作高级孔板阀（X）2.分离器排污操作（X）3.使用活塞式压力计测压力表示值（Y）4.正确使用正压式空气呼吸器（Ｚ）1.闸阀的拆装维护及保养（X）2.更换阀门密封填料（X）3. 检查压力变送器零位（Y）4.更换阀门操作（X）1.引压管泄漏的检查（X）2.检查天然气管道泄漏（X）3.绘制输气站工艺流程图（X）4.判断高级孔板阀外漏的故障（X）中级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：中级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：中级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：用活塞式压力计检查压力表示值操作时间：15min中级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：正确使用正压式空气呼吸器操作时间：15min中级输气工技能考核评分记录姓名：性别：劳动合同号：单位：中级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：中级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：检查压力变送器零位操作时间：10min中级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：中级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：中级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：中级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：中级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：高级输气工技能考核项目1.用万用表测试直流电流、电压（Y）2..维护保养高级孔板阀（X）3.组装管件（Y）4.拆装保养截止阀（X）5对呼吸停止者复苏抢救操作（X）1.分析判断及处理输气管线的堵塞（笔试）（Y）2.分析判断计量上下游压力突变的原因（Y）3.收球作业的放空操作（X）4..现场发送清管器（X）5.从收球筒内取出清管器操作（X）1.测绘零件(X)2.自力式调压阀阀后压力降不下来的处理（X）3.输气场站设备及管线内外壁腐蚀原因分析及控制（笔试）（Z）4.站场输气管线安全动火操作（答辨）（Y）高级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：试题名称：用万用表测试直流电流、电压操作时间：15min高级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：高级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：高级输气工技能考核评分记录表姓名：性别：劳动合同号：单位：。
