隧道监控量测记录表

一、监控量测：1、监控量测步距，五级围岩和黄土隧道5米，四级围岩10米，三级围岩30米。

2、监控量测点埋设：每个断面5个监控点。

拱顶下沉1个。

3、埋点要求：点的制作和埋设要按业主要求施做，每个断面5个监控点要埋在同一里程断面上，水平收敛2组。

水平收敛的每组2个点要在同一水平面上。

点不得焊在拱架上。

埋设的监控点不能露出太多，喷完混凝土整好露出整个三角就可以，每个监控点埋设完成后必须用油漆做好标识。

4、数据的采集及整理：点在埋设完12小时内（在断面开挖放炮前）进行初始读数采集。

采集完的初始读数要上报现场监理工程师或在采集数据时与现场监理工程师一起。

现场要随时观测温度以便数据处理改正。

以后的观测按监控量测规范施做，到收敛沉降速率达到0.1~0.15毫米、平均变形达到85%或在二衬挂防水板前停止观测。

上下导开挖时观测时间拱顶下沉和水平收敛一线时间基本一致，三导坑开挖时拱顶下沉、水平收敛1、2线时间均不同。

不管是上下导还是三导坑施工结束时间在同一天。

5、资料整理：每天观测的数据要及时整理分析，对于没天变形量大于5毫米的和累计变形达到100毫米的要停止施工，将数据和资料上报项目部和监理，等待处理意见后在施工。

对于观测次数未能达到要求的，比如1天1次，观测是由于施工或时间的愿因中间可采用内插法。

每个断面观测完，变形稳定后将资料整理好报现场监理和监理站签字后归档。

资料不得做假资料或不测数据在家编资料。

6、监控量测牌：个分部都有统一的监控量测牌是业主下发的，没个断面要挂四个，水平收敛的四个点，牌上要标明里程，埋设时间，人员，初始读数等。

初始读数为你观测的尺的读数加电子显示的读数，尺为12.35，电子显示为2.356，牌上就写12.3756，不是温度改正后的数。

牌要挂整齐。

牌有顺坏的和不干净的要及时更换。

必须保证检查是完好无缺，干净整洁。

7、对于监控点损坏的或埋设不标准的要重新埋设重新测量数据。

损坏的要及时布设及测量。

隧道施工监控量测打算书依照设计文件和施工标准要求，采纳新奥法施工的隧道，现场监控量测是不可缺少的施工顺序，它不仅监测各施工时期的围岩动态转变，而且可为调整初期支护参数，确信二次衬砌和仰拱的施作时刻提供反馈信息，确保工程施工平安和质量，同时监控量测资料也是工程完工验收及变更设计的依据。

为了切实做好现场的监控量测工作，特成立监控量测小组，由项目部测量人员牵头，会同实验室等相关部室人员，各队测量人员踊跃配合，扎扎实实地做好监控量测工作，把所测数据真正地用于指导隧道施工，为隧道施工效劳。

1.监控量测的目的现场监控量测是隧道施工进程中，对围岩支护系统的稳固状态进行监测，为初期支护和衬砌砼施工的参数调整提供依据，是确保施工平安、指导施工程序的重要手腕。

2.监控量测项目本隧道以洞内外观看、水平相对净空转变值、拱顶下沉及洞口段地表下沉量测四项为施工监测必测项目。

另外，隧道穿越围岩破碎地段加设隧道底部隆起项目。

3.隧道洞内、洞外观看隧道内外观看分开挖工作面观看和已施工区段观看两部份（1）洞内观看①对开挖后没有支护的图表观测A、节理裂隙发育程度及其方向；B、开挖工作面的稳固状态，顶板有无坍塌现象；C、涌水情形：涌水的位置、涌水量、水压等；D、是不是有底板隆起现象。

②对开挖后的支护地段围岩动态的观测A、是不是发生锚杆被拉断或垫板离开围岩现象；B、喷砼是不是发生裂隙和剥离或剪切破坏；C、钢拱架有无被压变形情形；D、锚杆注浆和喷砼，施工质量是不是符合规定的需求。

③观看围岩破坏形态分析A、危险性不大，可不能发生急剧破坏，如加临时支护以后即可稳固的需求；B、应多引发注意的破坏，如拱顶砼喷层因受弯曲紧缩的阻碍而显现的裂隙；C、危险征兆的破坏，如拱顶砼喷层显现有对称性局部的崩落，侧墙内移等。

（2）洞外观看包括洞口地表情形、地表沉陷、边坡及仰拱的稳固、地表水渗透的观看。

4.净空水平收敛量测及拱项下沉量测a. 量测工具(1)拱顶下沉、地表下沉量测采纳DSZ1型周密水准仪、3m的铟钢尺(2把)、钢卷尺一把、观测预埋件假设干进行观测。

隧道总体现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：拱架浇筑现场检查登记表施工单位：监理单位：质检员：日期：监理工程师：日期：明洞防水层现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：明洞回填现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：洞身开挖现场检查登记表承包单位：贵州西秀中冶路桥建设工程有限公司监理单位：质检员：日期：监理工程师：日期：（钢纤维）喷射混凝土支护现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：超前钢管支护现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：钢筋网支护现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：中心水沟盖板混凝土现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：混凝土衬砌现场检查登记表承包单位：贵州西秀中冶路桥建设工程有限公司监理单位：质检员：日期：监理工程师：日期：钢支撑支护现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：衬砌钢筋现场检查登记表承包单位：贵州西秀中冶路桥建设工程有限公司监理单位：质检员：日期：监理工程师：日期：隧道防水层现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：止水带现场检查登记表承包单位：贵州中冶路桥建设工程有限公司监理单位：质检员：日期：监理工程师：日期：钢拱架（或钢格栅）施工现场检查登记表承包单位：施工标段：监理单位：编号：E－233－□□□□-□□□□□质检员：日期：监理工程师：日期：超前锚杆现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：小导管注浆现场检查登记表承包单位：施工标段：监理单位：编号：E－235－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道预埋件施工登记表承包单位：施工标段：监理单位：编号：E－236－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道砼整平层（或隧底填充）现场检查登记表承包单位：施工标段：监理单位：编号：E－237－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道管棚现场检查登记表承包单位：施工标段：监理单位：编号：E－238－□□□□-□□□□□质检员：日期：监理工程师：日期：洞口开挖现场检查登记表承包单位：施工标段：监理单位：编号：E－239－□□□□-□□□□□质检员：日期：监理工程师：日期：洞门端墙、挡（翼）墙现场检查登记表承包单位：施工标段：监理单位：编号：E－240－□□□□-□□□□□质检员：日期：监理工程师：日期：拱型明洞回填现场检查登记表承包单位：施工标段：监理单位：编号：E－241－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道路面面层现场检查登记表承包单位：施工标段：监理单位：编号：E－242－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道洞内排水工程现场检查登记表承包单位：施工标段：监理单位：编号：E－243－□□□□-□□□□□质检员：日期：监理工程师：日期：洞门或（明洞）基坑现场检查登记表承包单位：施工标段：监理单位：编号：E－244－□□□□-□□□□□质检员：日期：监理工程师：日期：（隧道）模板制作与安装现场检查登记表承包单位：施工标段：监理单位：编号：E－245－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道工程二次衬砌预埋件和各类洞室现场检查登记表承包单位：施工标段：监理单位：编号：E－246－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道监控量测现场质量检查登记表承包单位：施工标段：监理单位：编号：E－247－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道开挖地质监测检查登记表承包单位：施工标段：监理单位：编号：E－248－□□□□-□□□□□隧道开挖断面检查登记表承包单位：施工标段：监理单位：编号：E－249－□□□□-□□□□□质检员：日期：监理工程师：日期：洞身喷射混凝土检查登记表承包单位：施工标段：监理单位：编号：E—250—□□□□-□□□□□洞身锚杆检查记录表承包单位：监理单位：喷混凝土钢筋网安装检查登记表承包单位：施工标段：监理单位：编号：E—252—□□□□-□□□□□洞身塑料板防水层检查登记表承包单位：施工标段：监理单位：编号：E—253—□□□□-□□□□□隧道成洞净空检查登记表承包单位：施工标段：监理单位：编号：E—254—□□□□-□□□□□明洞外贴式防水层检查登记表承包单位：施工标段：监理单位：编号：E—255—□□□□-□□□□□隧道模筑混凝土衬砌检查登记表承包单位：施工标段：监理单位：编号：E—256—□□□□-□□□□□洞门砌筑检查登记表承包单位：施工标段：监理单位：编号：E—257—□□□□-□□□□□超前地质预报现场检查登记表承包单位：施工标段：监理单位：编号：E－258－□□□□-□□□□□质检员：日期：监理工程师：日期：焊接原始登记表承包单位：施工标段：监理单位：编号：E－286－□□□□-□□□□□内部质量超声波一、二级焊缝返修原始登记表承包单位：施工标段：监理单位：编号：E－287－□□□□-□□□□□隧道开挖断面施工登记表承包单位：施工标段：监理单位：编号：E－288－□□□□-□□□□□。

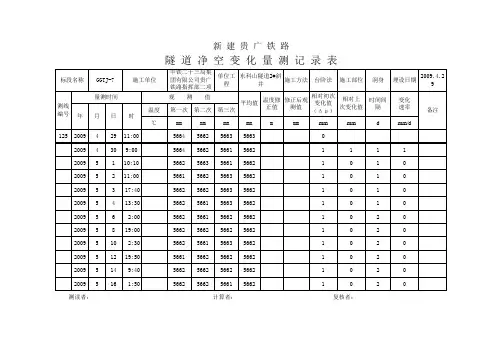

新 建 贵 广 铁 路隧道净空变化量测记录表测读者： 计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者： 计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者： 计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者： 计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者：计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者： 计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者：计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者： 计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者： 计算者：复核者：隧道净空变化量测记录表测读者：计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者：计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者： 计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者： 计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者：计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者：计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表线备注测读者： 计算者： 复核者：新 建 贵 广 铁 路隧 道 净 空 变 化 量 测 记 录 表（Δμ）编号相对初次测读者： 计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者：计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者： 计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者： 计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者： 计算者：复核者：新 建 贵 广 铁 路隧道净空变化量测记录表测读者：计算者：复核者：。

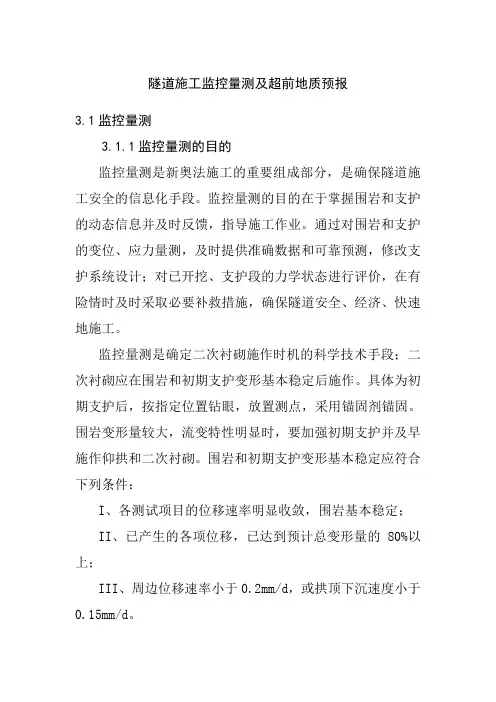

隧道施工监控量测及超前地质预报3.1监控量测3.1.1监控量测的目的监控量测是新奥法施工的重要组成部分，是确保隧道施工安全的信息化手段。

监控量测的目的在于掌握围岩和支护的动态信息并及时反馈，指导施工作业。

通过对围岩和支护的变位、应力量测，及时提供准确数据和可靠预测，修改支护系统设计；对已开挖、支护段的力学状态进行评价，在有险情时及时采取必要补救措施，确保隧道安全、经济、快速地施工。

监控量测是确定二次衬砌施作时机的科学技术手段；二次衬砌应在围岩和初期支护变形基本稳定后施作。

具体为初期支护后，按指定位置钻眼，放置测点，采用锚固剂锚固。

围岩变形量较大，流变特性明显时，要加强初期支护并及早施作仰拱和二次衬砌。

围岩和初期支护变形基本稳定应符合下列条件：I、各测试项目的位移速率明显收敛，围岩基本稳定；II、已产生的各项位移，已达到预计总变形量的80%以上；III、周边位移速率小于0.2mm/d，或拱顶下沉速度小于0.15mm/d。

通过监控量测可达到：3.1.1.1早预报,通过地质预报，作好各种预案，为施工方案提供科学依据。

3.1.1.2监控量测（包括拱顶下沉、水平收敛、底板变形、地表下沉等），通过数据分析，对围岩支护体系的稳定情况作出判断，采取对策，确保结构稳定，特别对浅埋偏压地段，以保证施工顺利进行。

3.1.1.3对开挖后自稳程度很差的围岩，喷射砼尚未达到一定强度即趋失稳的围岩，监控量测能够及时发现喷锚后围岩变形量超过设计允许值以及发生突变，做到及时加强临时支护。

3.1.1.4对洞内拱顶和地表布置的测点定期观测，能够发现洞内和地表位移值等于或大于允许位移值，以及地面或洞内出现裂缝，必须立即通知作业人员撤离现场，待制定处理措施后再施工。

3.1.2监控量测项目根据隧道浅埋、围岩破碎、地质条件差的特点，选择以下监控量测项目：洞内外观察（包括地质观察、支护状况观察）、地表下沉量测、净空收敛、拱顶下沉量测。

3.1.3量测断面间距和量测频率3.1.3.1量测断面的间距（1）拱顶下沉及周边收敛量测断面间距见表3-1表3-1拱顶下沉及周边收敛量测断面间距表（2）地表下沉断面间距见表3-2表3-2地表下沉断面间距表注：B表示隧道开挖宽度地表下沉、拱顶下沉预净空收敛量测在同一断面内进行。

全站仪测量边长与GPS点坐标反算边长距离对比
一、洞内外控制测量
2、隧道洞外控制测量
按《工程测量规范》要求，隧道施工独立控制网旳边长投影变形值 要不大于2.5cm/km。从上表能够看出该隧道控制网达不到精度要求，为 了减小投影需建立独立网。
该隧道独立网采用既变化投影面又变化投影带旳措施。该独立网是 在北京54椭球下，以勘测网中隧道进口GPS9201点作为约束点起算，以 GPS9201-GPS9209方向作为约束方向，中央子午线 ，投影面高程H=332.10m。
一、洞内外控制测量
一、洞内外控制测量
2、隧道洞外控制测量
以某一长大隧道为例，该隧道东西走向，长约8km，中间设一斜井。该 区布设了勘测网（北京54参照椭球，0米投影面，中央子午线经度为 1 1 8 ° 1 5 ′ ） ， 在测区共加密12个点GPS9201-GPS9212.
一、洞内外控制测量
2、隧道洞外控制测量
二、隧道监控量测
5、监测资料整顿及数据分析
回归分析是量测数据数学处理旳主要措施，经过对量测数据回归分 析预测最终位移值和各阶段旳位移速率。详细措施如下： 1 将量测统计及时输入计算机系统，根据统计绘制纵横断面地表下 沉曲线和洞内各测点旳位移u-时间t 旳关系曲线。 2 若位移-时间关系曲线出现反常，表白围岩和支护已呈不稳定状态， 加强监控量测频率，必要时将暂停开挖并进行加强支护处理。 3 当位移-时间关系曲线趋于平缓时，进行数据处理或回归分析，从 而推算最终位移值和掌握位移变化规律。 4 各测试项目旳位移速率明显收敛，围岩基本稳定后，进行二次衬 砌旳施作。
从上表能够看出，地面全站仪旳测量数据与独立网 GPS 坐标反算旳 数据吻合程度很好，能够验证独立网测量成果旳精度和可靠性，用该独 立网能够到达该隧道贯穿误差精度旳要求，所以该平面独立网能够作为 该隧道施工测量控制旳基准。

隧道供配电经常性检查记录表(一)
隧道名称：屏岩山隧道（洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
负责人：检查人：巡查日期：年月日
隧道名称：屏岩山隧道（洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
隧道名称：屏岩山隧道（洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
负责人：检查人：巡查日期：年月日
隧道消防经常性检查记录表(四)
隧道名称：屏岩山隧道（洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
负责人：检查人：巡查日期：年月日
隧道监控与通信经常性检查记录表(五)
隧道名称：屏岩山隧道（洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
负责人：检查人：巡查日期：年月日
隧道名称：屏岩山隧道（左洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
检查人：巡查日期：年月日
隧道名称：屏岩山隧道（右洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
检查人：巡查日期：年月日。

隧道工程现场施工原始记录(全套资料表格)项目名称：道真至瓮安高速公路隧道超前导洞开挖工程原始记录承包单位。

监理单位。

序号桩号及部位检测项目检验方法规定值或允许偏差实测数据平均值（mm）最大值（mm）施工时间检验时间自检监理备注1 拱部Ⅰ，Ⅱ类围岩 1超挖Ⅲ~Ⅴ类围岩宽度每侧全宽边墙、墙角、仰拱连接处（mm）欠挖 20m用尺量1个 20m用尺量，每侧1处 +100，- +200，- +30 100 150 100 200 100 2002 Ⅵ类围岩这是道真至瓮安高速公路隧道超前导洞开挖工程的原始记录。

在进行开挖前，必须先探明隧道的工程地质和水文地质情况。

施工过程中，必须严格控制欠挖，侧墙、墙角和以上部分严禁欠挖。

为确保安全可靠，临时支护部分可以用来控制欠挖量。

开挖轮廓要留支撑沉落量及变形量，以防止出现净空不够的情况。

导洞开挖时，必须清除大浮石，并按设计要求及时进行导洞临时或永久锚喷支护。

项目名称：道真至瓮安高速公路隧道超前支护施工原始记录承包单位。

监理单位。

桩号及部位开挖方法进尺桩号开挖轮廓线超前支护施工时间这是道真至瓮安高速公路隧道超前支护施工的原始记录。

在施工过程中，我们按照设计要求进行开挖，并进行了超前支护。

我们记录了开挖的桩号及部位、进尺桩号、开挖轮廓线、超前支护的设计和实际情况以及施工时间。

项目名称：道真至瓮安高速公路隧道开挖断面施工原始记录承包单位。

监理单位。

桩号及部位检验项目项次实测数据这是道真至瓮安高速公路隧道开挖断面施工的原始记录。

我们记录了不同桩号及部位的检验项目和实测数据。

施工记录：贵州公路建设项目道真至瓮安高速公路隧道现场监控量测施工原始记录（一）承包单位：监理单位：隧道名称：埋设日期：量测项目：开挖日期：测点里程：初读数时间：记录时间：年月日时量测值计算值测点号纪要年月日时年月日时年月日时年月日时年月日时年月日时年月日时年月日时年月日时备注施工现场技术负责人：量测：计算：复核：监理员：日期：贵州公路建设项目道真至瓮安高速公路隧道现场监控量测施工原始记录（二）承包单位：监理单位：桩号：距洞口距离：量测断面编号：相对量测时间观测值温度修正相对第上一间隔收敛修正后观一次收温测线测ⅠⅡ平均值值测值敛值次收时间速度度点编号年月日时敛值mmmmmmmmmmmmmmmmmmdmm/d 备注量测初始值应在开挖后2小时读出。

复合：
监理工程师：
高笕隧道现场监控量测记录表(收敛数据回归分析图)
编号： 工程名称
桩 顺 号 次
GJSL00002
第
2 页
分部
16 21
共
页
高笕隧道
DK9+381.8 1 0 2 7
项目名称
围岩级别 3 8 4 9
新建织金至纳雍铁路
Ⅴ 5 10 6 11
施工单位
1＃ 9 14
中铁五局有限公司 合同段
14
25 30
17
26 31
19
27 32
21
28 33
22
29 34
24
30 35
26
31 38
27
32 41
27
33 44
30
34 47
33
35
35
36
量测时间 (dt)(天) 实测收敛值(△ u)(mm) 监测结果评价
预测最大位移值 Umax= ，管理 等级 级，推算出基 本稳定时间：第 天以后，开挖面距 该量测断面 m， 围 岩 收 敛 达 mm ， 收 敛 率 达 %≥80%；收敛速度 为 mm/ 天 ≤ 0.2mm/天；故围岩 基本稳定。
36
39
41
43
45
46
48
51
53
55
55
55
55
55
55
55
高笕隧道监控量测1#点收敛数分析图据 0 10
位移
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

隧道施工监控量测方案一、监控量测的目的现场监控量测是“新奥法原理”施工的三大要素之一，是复合式衬砌设计、施工的核心技术。

本隧按新奥法设计施工，施工中加强监控量测对准确判定围岩的安全状态、合理确定二次衬砌的施作时机非常重要。

同时通过监测数据的反馈分析，可验证施工设计的科学性和合理性，以及施工方法、支护方案的可行性，以便及时、准确地调整支护参数，修正施工方法及施工程序，确保施工安全。

二、量测项目隧道现场监控项目及内容见下表。

测试前检查仪器是否完好，若发现故障及时进行修理或更换；确认测点是否松动或发生人为破坏，只有在测点状态良好时方可进行测试工作。

测试中按各项测量操作规程安装好测试仪器，每测点一般读数三次，三次读数相差不大时取算术平均值作为观测值，否则进行判断，是由于人为破坏、测点松动或需要进行重测。

测试完毕后检查仪器、仪表，做好养护保管工作。

及时进行资料整理。

测点布置见下图。

测点布置示意图⑴围岩及支护状态观察围岩状态观察：围岩岩性、岩质、断层破碎带、节理裂隙发育程度和方向、有无松散坍塌、剥落掉块现象、渗漏水等。

初期支护状态观察：喷层是否产生裂缝、剥离和剪切破坏、格栅支撑是否压屈等。

⑵净空变形量测根据变形值、变形速度、变形收敛情况等用以判断围岩稳定性、初期支护设计和施工方法的合理性、模筑二次衬砌时间。

测点布置：初期支护施作后，用风钻凿φ40mm、深200mm的孔，用1：1砂浆填满再插入测点固定杆，尽量使同一基线两测点的固定方向在同一水平线上，待砂浆固后即可进行量测工作。

量测方法：采用φWRM型收敛计监测。

⑶拱顶下沉量测监测拱顶的绝对下沉值，掌握断面变化情况，判断拱顶的稳定性，防止坍方。

测点用风钻打眼埋设好固定杆，并在外露杆头设挂钩。

测点大小适中，如过小测量时不容易找到，如过大爆破时容易被破坏。

支护结构施工时要注意保护观测点，一旦发现测点被埋或损毁，要尽快重新设置，保证量测数据不中断。

拱顶下沉量测测点布置在拱顶，受通风管限制或遇到其它障碍时，可适当移动位置。

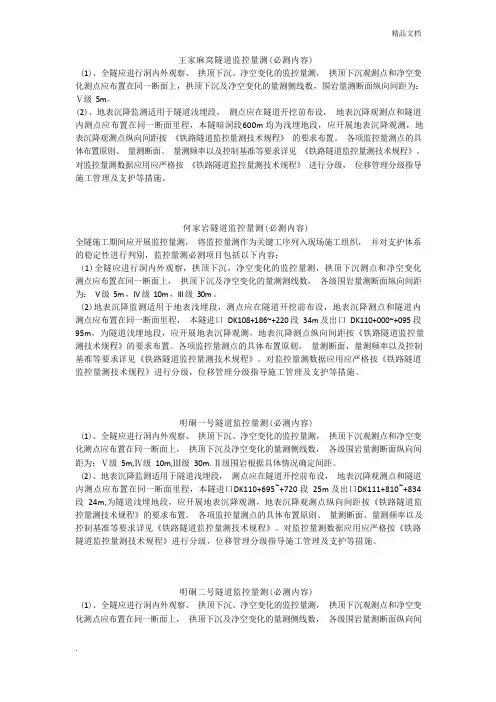

王家麻窝隧道监控量测(必测内容) (1)、全隧应进行洞内外观察、拱顶下沉、净空变化的监控量测，拱顶下沉观测点和净空变化测点应布置在同一断面上，拱顶下沉及净空变化的量测侧线数，围岩量测断面纵向间距为：Ⅴ级5m。
